Картриджи для душевых кабин: характеристики, виды, правила выбора + инструктаж по замене

Устройство

Как показывает практика, в душевых кабинах чаще всего устанавливают смесители из латуни (корпус), внутри которых расположены два картриджа, держатели, маховик и дивертор. Последний отвечает за изменение режимов потока воды.

Приобрести необходимый картридж в наше время совершенно не проблема — есть все размеры, формы, особенности конструкции и так далее. Их корпус в основном изготавливает из специального пластика, а нижнюю часть делают керамической. На отверстиях располагаются резиновые вставки. Эти уплотнители позволяют обеспечить надежную и герметичную стыковку картриджа и смесителя.

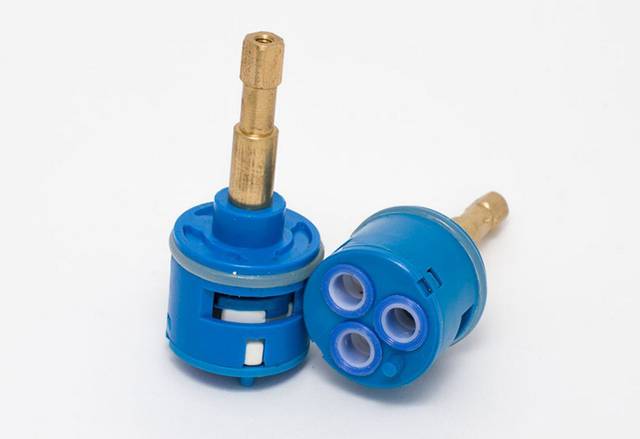

Как мы уже отмечали, душевой картридж служит для смены режимов подачи воды. Отличаются эти устройства между собой по нескольким параметрам:

• Размер штока;
• Диаметр;
• Количество режимов;
• Посадочная поверхность дивертора;
• Вид посадочного места для штока.

Когда нужно менять картридж

Сразу ответим на самый главный вопрос — можно ли отремонтировать картридж. Как правило, картридж не подлежит восстановлению и единственное решение — это его полная замена. Так что ремонт заключается в извлечении старого картриджа и установке на его место нового.

Есть несколько ситуаций, которые наглядно свидетельствуют о необходимости замены:

• Из-под рычага течет вода при включенном душе;
• Подается лишь одна вода — холодная или горячая;
• Невозможно самостоятельно отрегулировать режим;
• Температура воды самопроизвольно и резко меняется;
• Наблюдается хруст при переключениях;
• Распределитель заклинило;
• Потоки воды смешиваются плохо, не соответствуют установленному режиму;
• Рычаг ходит слишком свободно или туго.

Основные причины поломки

Пусть вы замените старый картридж на новый, однако при этом следует узнать причину, по которой элемент вышел из строя. Возможно, это поможет уберечь установленный картридж от судьбы его предшественника.

• Некачественная вода. Не секрет, что качество воды в наших водопроводных системах оставляет желать лучшего. Устранить ее можно разве что путем установки на входе фильтров. Хотя вряд ли кто-то будет монтировать дорогое оборудование для душевой кабины.
• Неаккуратность. Часто причина поломки кроется именно в пользователях. Резкие дергания, механические удары и так далее. Старайтесь бережно относиться к сантехнике, и она отблагодарит вас за это долгими годами верной службы.
• Некачественные составляющие. Может треснуть корпус, нарушиться целостность уплотнителей, износиться кольца и т.д.

На какой модели остановить выбор?

Приобретаемый картридж должен соответствовать модификации крана, на который будет монтирован. К однорычажным смесителям подходят шаровые, гидрокерамические и просто керамические, а к двухвентильным — бронзовые либо выполненные из керамики краны-буксы. Уплотнительные элементы могут быть резиновыми либо паранитовыми. Огромное значение имеют следующие три параметра:

• число отверстий;
• диаметр штока;
• длина штока.

Картриджи бывают разборными и неразборными. Последние надежнее в эксплуатации, но не поддаются ремонту. Специалисты советуют приобретать модели из керамики, оснащенные рычагами и штоками из метала. Они полностью удовлетворяют соотношению цены и качества. Если говорить о конкретных брендах, то лучшими считаются картриджи от Blanco, Grohe, Kaiser.Чем ниже качество воды, тем надежнее должен быть картридж. Недорогие модели смогут прослужить заявленный гарантией срок только там, где водоснабжение полностью удовлетворяет высоким стандартам очистки. В местах с низким качеством воды рекомендовано устанавливать только хорошие картриджи.

Как заменить?

Конечно, существуют разборные модели картриджей, однако намного эффективней всё же произвести замену целого устройства, чем подбирать к нему комплектующие.

В первую очередь нужно выбрать правильный картридж. Он должен соответствовать модели и производителю смесителя, на который будет устанавливаться. Если у вас в душевой стоит однорычажная модель, для нее подойдет шаровой, гидрокерамический или керамический картридж. Двухвентильные смесители оснащаются керамическими кран-буксами с паранитовыми и резиновыми прокладками.

Кроме того, такой картридж может повредиться под воздействием гидроударов. Срок службы как первого, так и второго вида переключателей зависит от степени износа и надёжности деталей.
Определившись с оптимальным изделием можно переходить к его установке. Для этого понадобятся следующие инструменты: набор отвёрток, пассатижи и шестигранный ключ.

1. В первую очередь нужно перекрыть подачу воды, то есть вентили на трубах. Из лицевой части удаляется заглушка и выкручивается спрятанный за ней винт, после чего рычаг можно снять. Бывает так, что скопившаяся накипь не даёт этого сделать и тогда желательно полить конструкцию кипятком, чтобы материал рукоятки расширился.
2. Затем нужно открутить прижимную гайку, которой был закреплен старый картридж и удалить его, после чего на то же самое место устанавливается новый. Самое главное – чтобы отверстия смесителя и новой детали полностью совпали. Для того чтобы проверить конструкцию на этот счёт, нужно поместить картридж в конструкцию без закрепления и поставить верхнюю часть смесителя на место. Если внешний вид устройства никак не поменялся, значит, картридж подходит.
3. Перед окончательной установкой желательно очистить внутренности смесителя от скопившегося мусора и накипи, раз уж есть такая возможность. Для лучшего эффекта поверхность можно обработать «жидким» ключом, чтобы потом легко удалить накипь и последствия коррозии. Не забудьте проверить состояние уплотнительных колец, ведь очень часто протечки случаются из-за неправильного их монтажа.
4. Далее нужно закрепить картридж с помощью зажимной гайки и установить верхнюю часть смесителя, закрутив фиксирующий винт.

5. Закончить установку следует проверкой конструкции на герметичность и функциональность. Протестировать смеситель желательно в разных положениях и режимах – если потоки холодной и горячей воды «слушаются», значит, установка произведена верно. Плотность прилегания можно проверить, полностью осушив смеситель и перекрыв отверстие излива при самом большом напоре. Визуального осмотра будет достаточно, чтобы убедиться, не нарушена ли герметичность соединения.

В целом процесс замены картриджа не представляет особой сложности, если правильно подобрать модель и внимательно следовать всем инструкциям. А предотвратить быстрый износ смесителя и картриджа можно только профилактикой: профессиональный монтаж, правильная эксплуатация и установка фильтров помогут значительно продлить «жизнь» конструкции.

Тип подводки смесителя душевой кабины

Смеситель подключается жесткой или гибкой подводкой с учетом диаметра, температурного режима, давления в системе.

• Для подключения, необходимо использовать подводку с минимальным внутренним диаметром 15 мм. Производительность через такой диаметр будет около 18 литров в минуту, при давлении в системе 3 атм.
• Если для подсоединения к системе используется гибкая армированная подводка, необходим шланг для холодной и горячей воды. Можно использовать универсальный шланг. Отличается подводка по цвету: для холодной воды — с синей оплеткой для горячей воды — с красной оплеткой с синей и красной оплеткой — универсальная подводка
• Давление в системе водоснабжения для квартир колеблется от 2 до 4.5 атм, для частного дома до 6 атм.
• Диаметр подводки должен соответствовать диаметру смесителя, чаще всего это 1/2 и 3/4 дюйма.

Смесители с жёсткой подводкой

Комплект жесткой подводки.

Для монтажа с жестким подключением, необходимо знать межцентровое расстояние. Для того, что бы узнать этот параметр, нужно измерить расстояние по центру ручек. Межцентровое расстояние может быть 65-70мм, 90мм, 100мм, 120мм, 140-145 мм и 150-155 мм. В качественных устройствах ручки управления соединяются между собой латунными или медными трубками, в дешевых вариантах трубка бывает из металла низкого качества и просто посажена на клей.

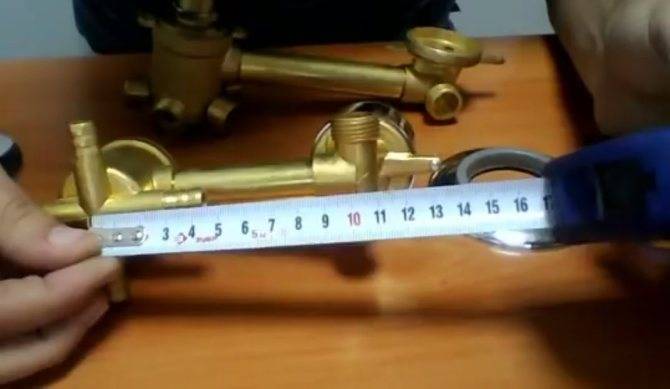

Межцентровое расстояние.

Универсальный смеситель для душевой кабины

Универсальность смесителя, заключается в возможности расположить на любом расстоянии друг от друга органы управления, при помощи гибкой подводки. Очень удобно использовать при нестандартной или самостоятельно изготовленной душевой кабине.

Органы управления соединены между собой гибкой подводкой.

9 советов по выбору гибкого шланга для подводки воды Об основных критериях выбора гибких шлангов для подключения кранов, ванн, душевых кабин, унитазов, бытовой

Смеситель для душевой кабины на хомутах

Смеситель на хомутах монтируется аналогично встраиваемому смесителю, а к выходам переключателя режимов устанавливают гибкий шланг с креплением под хомут. Существуют переходники — штуцера с резьбы на крепление под хомут. Резьба на переходниках бывает внутренняя, наружная и разного диаметра. Диаметр штуцеров также может отличаться.

Переходник-штуцер

Смеситель под резьбу

Смеситель с подсоединением коммуникаций через резьбу, монтируется, как и все остальные смесители с резьбовым соединением при помощи жесткой или гибкой подводки.

Смеситель с резьбовым соединением

Подключение подводки резьбой и хомутом

Разнообразие смесителей

Устройство

Картридж переключения режимов с левой стороны

• В данном случае на верхней фотографии вы видите смеситель для душевой кабины на 2 положения, где картридж переключения режимов находится с левой стороны. Это объединённая конструкция, состоящая из двух отдельных картриджей, один из которых отвечает за смешивание горячего и холодного потока, а второй за режимы и они соединяются между собой трубкой. Как правило, корпус у таких кранов сделан из латуни, но расстояние между центрами может быть разным – всё зависит от модели.
• Такие смесители для душевых кабинок состоят из латунного корпуса, куда включаются посадочные камеры, соединительная трубка и патрубки для отвода и подачи воды, а также сзади имеются ушки для крепежа. На смешивании чаще всего есть рычаг в виде джойстика, а на переключении режимов – нечто вроде барашка, только в более современном виде. Всё это комплектуется декоративными колпаками и шайбами, где последние могут накручиваться на корпус, либо надеваться с помощью уплотнителя – всё зависит от модели.

Смесители для душевых кабин – запчасти. Сняли режимный картридж

В данном случае рассматриваются смесители для душевых кабин на 3 режима, хотя принцип работы одинаковый для всех, просто разбирается именно эта модель. В данный момент вы видите, как сняли картридж переключения – для этого нужно было снять прижимную пластину с гайкой, освободив, таким образом, посадочную камеру.

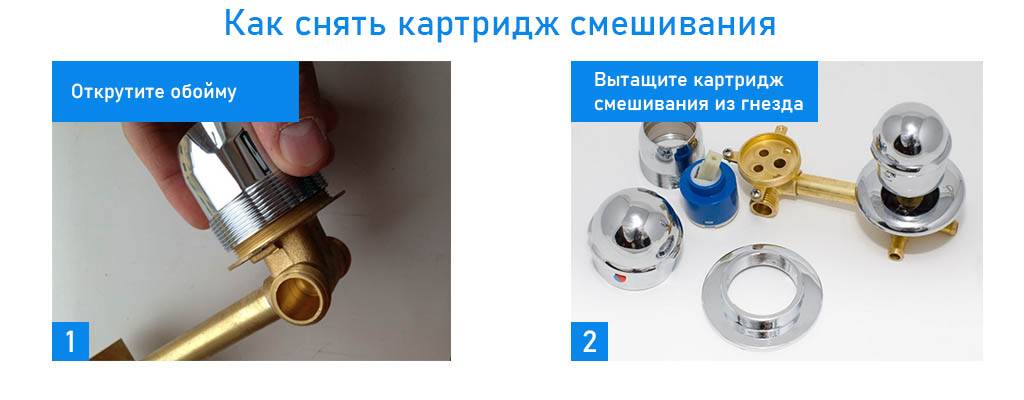

Разборка со стороны смешивания

• Точно так вы можете заменить картридж смешивания – это тоже может оказаться необходимым и его цена в разы меньше, чем у самого крана. Разборка происходит аналогичным способом – снимается джойстик (для этого откручивается винт сбоку), затем снимается колпак и декоративная шайба, после чего раскручивается камера смешивания.
• Примечательно, что все картриджи отличаются по номерам, которые соответствуют их диаметру – эти цифры, как правило, напечатаны заводом-изготовителем сбоку такой детали. Определить её пригодность зачастую возможно по внешнему виду – это целостность каналов, но в большей степени. Это состояние уплотнителей на проходных отверстиях, именно из-за них в большинстве случаев возникают протечки, но так как разборке для обслуживания такой прибор не подлежит, то его просто напросто заменяют новым.

Замена

Между осями 100 мм

Итак, представьте себе, что у вас случилась протечка и смеситель для душевой кабинки нужно менять полностью, следовательно, для этого вам придётся подобрать новый кран, но здесь не так просто его подобрать. Как мы уже говорили об этом ранее, расстояние между осями у разных моделей может отличаться – это может быть 90 мм, 100 мм, 120 мм, 145 мм, 150 мм.

Но тот или иной параметр не является обязательной принадлежностью той или иной модели (марки производителя) душевого бокса – их врезают по наличию на заводе того или иного механизма.

Между осями 145 мм

Поэтому, чтобы заменить устройство, инструкция предусматривает его предварительный замер по осям – это возможно сделать с помощью обычной метрической рулетки снизу по центрам камер, как это показано на двух верхних фотографиях, либо по центрам ручек с наружной стороны.

То есть, для этого вы можете даже не снимать устройство со стенки бокса, а замерять его по верху и с этими данными отправляться в магазин. Но, помимо межосевого расстояния вам также необходимо предоставить продавцу информацию о том, сколько вам требуется режимов.

На фото – смеситель на панели в душевом боксе

Если вам нужно своими руками произвести замену крана, то ваши действия также будут зависеть от типа кабинки, где вы собираетесь производить эти действия, хотя принцип монтажа и демонтажа везде будет одинаковым. Разница заключается в основном в том, что в боксе механизм встраивается в пластиковую стенку, а в обычных ограждениях, это навесная панель, которая имитирует первый вариант.

Тем не менее, в любом случае, латунный корпус крана скрыт под пластиковой панелью, и чтобы до него добраться, вам для начала придётся открутить ручки, купола и декоративные шайбы и только после этого вы сможете снять панель, освободив корпус от всех патрубков и креплений вытащить его для замены.

Установка нового смесителя потребует от вас той же операции, только в обратном порядке – сначала вы освобождаете корпус, устанавливаете его на посадочное место, закручиваете панель и после этого заканчиваете сборку.

Универсальные рекомендации по выбору

Выбирая замену неисправному дивертору гидробокса, стоит учесть его основные параметры

Во-первых, обратите внимание на диаметр устройства и размер стержня. Неправильный выбор размера может привести к таким проблемам, как шум при работе, тугое вращение клапана

Регулирование давления при таких нарушениях будет снижено, а качество работы крана ухудшится. Из-за этого возникают проблемы в виде лопнувшего душевого шланга или быстро приходят в негодность резьбовые элементы смесителя.Основные параметры дивертора: конструктивные характеристики (сжимаемый или несжимаемый элемент); длина и форма посадочного места стержня; форма и количество отверстий; Диаметр корпуса

Основным аспектом выбора является количество режимов микшера. Исходя из этого значения, модель дивертора может иметь три и более слота. В случае неточностей деталь нельзя установить на смеситель.

Учитываются также основные параметры посадочных поверхностей патрона и латунного паза, а также длина последнего. Замерам также подлежит диаметр корпуса (барабана).Для распределения потоков воды в диверторах предусмотрено определенное количество канавок. Кроме того, они могут отличаться не только количеством отверстий, но и формой. Образцы для 3, 4 и 5 позиций используются в гидробоксах и душевых кабинах

По техническим характеристикам в магазинах сантехнической фурнитуры представлены следующие параметры диверторов:

• с диаметром корпуса 26, 33, 35, 37 и 38 мм;
• длина штанги может варьироваться от 37 до 82 мм даже с учетом высоты пазов.

Очень часто в душевых кабинах можно встретить смесители с двумя разными типами картриджей. Первое устройство регулирует температурные показатели и силу головы. Стандартно этот элемент имеет длину стержня 40 мм.

Второй отвечает за переключение режимов. В зависимости от того, сколько функций имеет гидробокс, на водоприемных клапанах будет размещено столько канавок.

Если вы покупаете новый микшер, вам нужно спросить, каким дивертером он оснащен и есть ли аналогичные устройства на свободном рынке.

Также обратите внимание на тип конструкции – разборная или литая. В первом случае при поломках деталь можно разобрать и отремонтировать, во втором возможна только замена.При покупке нового дивертора некоторые производители комплектуют устройство дополнительными запчастями

Позже, в случае поломки, они используются в процессе ремонта

Несмотря на широкий модельный ряд, не всегда удается выбрать нужный образец – это касается старых моделей душевых кабин с нестандартным квадратным сиденьем.

Однако в некоторых магазинах можно заказать такие детали. Поэтому не стоит преждевременно разбирать смеситель и спешить с покупкой нового, возможно, удастся найти подходящий элемент регулировки.

Самый простой способ выбрать подходящую модель – удалить из микшера непригодную деталь и выбрать ее с помощью наглядного образца. Если самостоятельно разобрать смеситель не получилось, необходимо обратиться к руководству пользователя душевой кабины.

В инструкции производитель описывает все характеристики не только основных устройств, но и вспомогательных аксессуаров.

Замена картриджа в смесителе подробная инструкция для ремонта в фото и видео

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

• качество поступающей в систему воды, не соответствующее требованиям производителя;
• наличие в воде примесей от окисления металла;
• солевые отложения;
• частые гидроудары;
• нарушение условий эксплуатации смесителя;
• окончание срока эксплуатации;
• низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

Теперь можно аккуратно снять ручку смесителя.

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

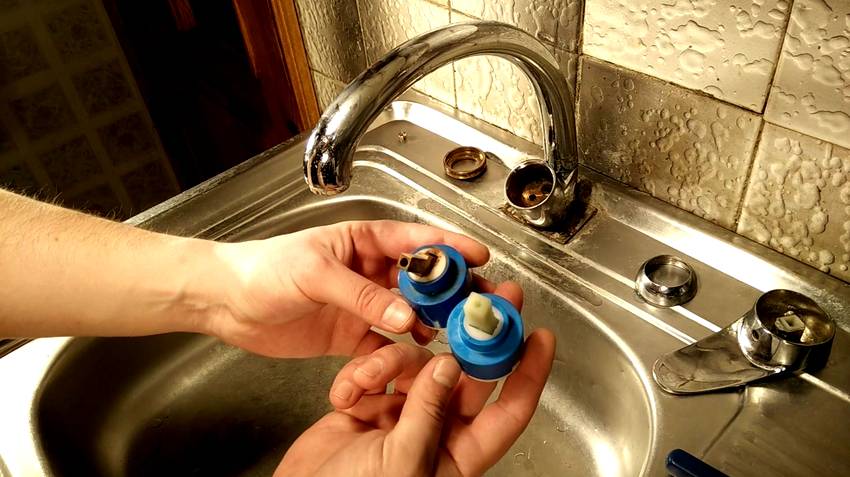

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

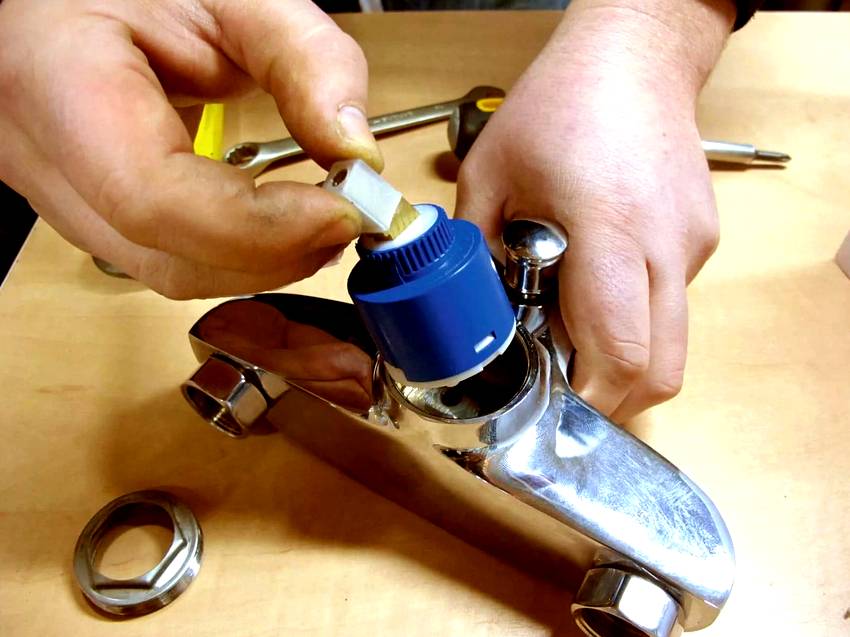

• Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
• Восстановить подачу воды и проверить работу устройства.

В картридже имеется два небольших выступа.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

Косметический ремонт или полная замена картриджа в смесителе

Среднестатистический период эксплуатации картриджа в кране составляет 4-7 лет. О том, что внутренний запорный механизм нуждается в замене, будет свидетельствовать отсутствие плавного движения рычага, затрудненная регулировка интенсивности истечения воды, плохое смешивание холодного и горячего потоков и наличие протечек в устройстве в закрытом положении.

Последний признак может указывать на то, что износилась уплотнительная прокладка. Для устранения неисправности ее достаточно будет заменить. Если утечка из устройства после этого наблюдается вновь, такое положение дел свидетельствует о необходимости замены самого смесителя. Картридж или само сантехническое устройство нуждается в замене, если обнаружены существенные повреждения корпуса механизма.

Некорректная работа смесителя не всегда является поводом для полной замены картриджа

Если присутствует скрип или гул при эксплуатации смесителя после замены картриджа в кране, это говорит о том, что запорное устройство подобрано не по размеру. Из-за того, что диаметр истечения крана меньше, чем его выходное отверстие, или шток является слишком длинным, рычаг не будет нормально вращаться вокруг оси. Исправить ситуацию можно исключительно путем замены картриджа.

Важно! Кран может сильно шуметь из-за резкого перепада давления в системе, что несложно наладить посредством замены уплотнительной прокладки. Некорректная работа запорного механизма не всегда является поводом для полной замены устройства

Если наблюдается износ декоративных колец или засорение рабочих поверхностей, достаточно выполнить косметический ремонт картриджа смесителя

Некорректная работа запорного механизма не всегда является поводом для полной замены устройства. Если наблюдается износ декоративных колец или засорение рабочих поверхностей, достаточно выполнить косметический ремонт картриджа смесителя.

Снизить силу трения и продлить срок эксплуатации картриджа можно посредством смазывания пластин специальным масляным составом или герметичной смесью. В случае засорения рабочих поверхностей дисков сор убирают с помощью обычной зубной щетки или ватки, смоченной уксусом. Если наблюдается некорректная работа термостатического картриджа, необходимо сбросить настройки и заново отрегулировать его работу. Сбой может произойти в результате частого использования устройства и прохождения через него воды плохого качества.

Если картридж подобран не по размеру, при эксплуатации смесителя будет присутствовать скрип или гул

Смесители с подогревом

Душевая кабина может быть оборудована прибором, именуемым в обиходе «смесителем с нагревом», хотя смесителем он на самом деле не является. Это подключаемый только к холодной воде кран с электрическим водонагревателем проточного типа. Приобретать его целесообразно для тех объектов, где отсутствует централизованное ГВС и при этом горячей водой пользуются не слишком часто, например, в дачный домик. Если же горячая вода нужна постоянно, лучше приобрести бойлер.

Дело в том, что нагрев воды в проточном режиме требует значительной электрической мощности. Самый слабенький из смесителей с нагревом потребляет 3,5 кВт электричества, более мощные модели — 5 и 7 кВт (максимально допустимая мощность электроприборов для квартир). Такое устройство в обычную розетку, как правило, не воткнешь — нужно прокладывать от щита отдельную линию.

Смеситель с подогревом

При этом даже наибольшая мощность в 7 кВт обеспечивает производительность весьма скромную: зимой, когда температура воды в водопроводе составляет примерно +7С, водонагреватель сможет обеспечить всего 4 л/мин воды с температурой +40С.

Маловато, если учесть, что даже для обычного душа желательно иметь напор в 5 – 6 л/мин, не говоря уже о «душах Шарко» и прочих гидромассажах.

«Смесители с нагревом» имеют значительное гидравлическое сопротивление, поэтому при низком давлении в водопроводе перед ними нужно устанавливать повышающий насос.

Ремонт смесителя душевой кабины вентильного типа

Если у вас в душевой или в ванне установлен кран – буксовый смеситель, то отремонтировать его можно, хотя и придется повозиться. Вид ремонта вентильного крана зависит от типа поломки.

Для проведения ремонта подготовьте новые резиновые прокладки и фум – ленту. Обычно в магазинах можно приобрести готовый ремкомплект для смесителя.

Самой распространенной поломкой смесителей вентильного типа является выход из строя резиновых прокладок, которые блокируют поступление воды

 Этапы ремонта кран – буксового смесителя:

• Перекрыть подачу воды на смеситель;
• Снять с вентилей декоративные накладки;
• Открутить шурупы в ручках;
• Открутить ручки крана;
• Выкрутить краны из тройника.

Разобрав смеситель проверьте прокладки и прочистите корпус смесителя, если требуется замена вышедшей из строя детали, замените ее. Если у вашего смесителя имеется переключатель с душа на излив, проверьте и его. Устранив все неполадки, соберите смеситель в обратном порядке заделав, стыки фум-лентой.

Устройство картриджа

Различают 2 вида конструкции: шаровой и дисковый. Процесс замены картриджа в смесителе душевой кабины зависит от устройства.

Шаровой – основной элемент представляет собой полый стальной шарик с отверстиями. Сфера подвижна, положение отверстий примерно совпадает с выходами водопроводных труб в корпус. Шар удерживается на паре специальных приспособлений – «седельцах». Давление воды фиксирует шарик на месте.

Когда рычаг сильнее поворачивают, например, вправо, с этой стороны отверстие совпадает с пазом в «седельце» в большей степени и порция горячей воды в смесителе увеличивается. Когда рычаг поворачивают в левую сторону, увеличивается подача холодной воды, смешанная струя выходит в душ.

Плюсы и минусы шарового картриджа

Простота и надежность конструкции
Простота регулировки
Возможность отремонтировать смеситель при поломках
Низкая цена

Точная настройка температуры невозможна

Дисковый картридж представляет собой закрытый, порой вообще не разборной пластиковый корпус. Внутри находятся два и более тонких керамических диска. В дисках есть пазы. Когда рычаг поворачивают в одну или другую сторону, диски смещаются относительно друг друга, открывая одни и закрывая другие отверстия. Таким образом на выходе получается вода нужной температуры.

Плотность установки дисков определяет напор. Он обычно регулируется в смесителях тем же рычагом.

Плюсы и минусы дискового картриджа

Точная регулировка температур и давления
Керамика не поддается коррозии, осадок на ней не задерживается
Ремонт прост: картридж целиком вынимается и заменяется

Катриджные модели дороже
Диски плотно прижаты друг к другу, попадание твердых частиц ведет к повреждениям

Последовательность работ

Ремонт картриджа смесителя производится несложно, за несколько простых шагов. Самое главное — не торопиться и не прилагать физических усилий к смесителю. В противном случае вы можете легко его поломать. Разберем, как поменять картридж в смесителе в ванной или на кухне, не повредив при этом сантехнический прибор.

Порядок замены картриджа выглядит следующим образом:

1. В доме полностью перекрывается подача воды.

2. Снимается декоративная сине-красная заглушка, находящаяся на рычаге. Приподняв вверх рычаг, ее легко можно обнаружить в передней его части. Заглушка легко снимется с помощью отвертки или ножа.

3. Откручивается или ослабляется винтик, удерживающий рычаг на своем месте. Применяется для этого отвертка маленького диаметра. Если винт представляет собой шестигранник, используется соответствующий шестигранный ключ.

4. Рычаг легко снимается со своего места.

5. Откручивается хромированный декоративный колпачок. Возможно, его будет трудно открутить, если смеситель использовался уже продолжительное время. Используйте WD-40 для сдвига прикипевшего колпачка.

6. Под колпачком можно обнаружить большую гайку, фиксирующую картридж в теле смесителя. Ее нужно открутить разводным ключом, подобрав соответствующий диаметр.

7. После выполнения всех этих манипуляций картридж легко можно будет вытащить из своего гнезда.

8. Место, где стоял картридж, необходимо очистить от следов ржавчины, грязи, попавшего туда мусора. Лучше сделать это при помощи ветоши. Если этого не выполнить, то скопившиеся в смесителе отложения не позволят герметично установить туда новый картридж.

9. Устанавливается новый элемент в посадочное место смесителя. В процессе установки нужно внимательно следить за тем, чтобы выступы на корпусе картриджа точно совпали с имеющимися углублениями в корпусе смесителя. Если это условие не будет соблюдено, смеситель будет протекать.

10. Производится сборка смесителя.

11. Включается подача воды, а затем проверяется герметичность смесителя. Если где-то имеется течь, смеситель снова разбирается, вынимается картридж, выясняется и устраняется причина протечки.

Замена картриджа в смесителе душевой кабины, кухонной мойки или умывальника практически ничем не отличается. Могут различаться лишь модели используемых картриджей. Если же ваш смеситель оборудован терморегулятором, сенсорами или датчиками движения, то такую работу лучше поручить профессионалам, так как конструкция данных приборов достаточно сложна.

Как происходит замена картриджа в смесителе видео продемонстрирует наглядно.

Кран в кухне или ванной может начать подтекать. Неприятность случается даже с новой сантехникой.

Вместо того чтобы сразу бежать в магазин за новым краном, лучше узнать как поменять картридж в смесителе в ванной или на кухне, ведь именно он чаще всего становится причиной проблем.

Этому действительно стоит уделить внимание, потому что замена одной этой детали обойдётся гораздо дешевле, чем приобретение всего смесителя. Кроме того, как мы увидим дальше, операция вполне посильна для любого непрофессионала. Смесители бывают двух типов:

Смесители бывают двух типов:

1. Однорычажные.
2. Двухвентильные.

Двухвентильныедолгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

Однорычажный смеситель

Однорычажные.
Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления

Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»)

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте .

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать .

Как выбрать?

Как правило, большинство моделей душевых кабин комплектуются тем или иным видом смесителя еще на заводе. Однако после покупки может возникнуть ситуация, когда понадобится его замена. Например, не устроит качество работы штатного устройства или же оно просто сломается.

Руководствоваться нужно следующими принципами:

• Оригинальный дизайн – это, конечно, хорошо, но смеситель, прежде всего, должен быть простым и надежным. Поэтому внешний облик не должен идти в ущерб внутреннему устройству.
• Наиболее предпочтительным материалом изготовления выступает латунь.
• Совершать покупку нужно в специализированных магазинах сантехники, где работают компетентные сотрудники, которые смогут подсказать и помочь выбрать подходящий смеситель для конкретной модели душевой кабины.
