Каркасная баня своими руками: пошаговая инструкция по обустройству + советы по выбору материалов

Какие окна выбрать, деревянные или пластиковые?

 Как построить каркасную баню и не позаботиться о качественном остеклении? Часто после парилки хочется расслабиться и посидеть в комнате для отдыха, попивая горячий чай и рассматривая пейзаж за окном.

Также наличие окон в предбаннике необходимо для поступления дневного света в помещение и лучшей его вентиляции. Целесообразнее всего делать окна и в самом предбаннике, и в раздевалке и даже в моечной комнате.

Как утверждают в своих отзывах владельцы, недостатки каркасной бани часто могут быть связаны с теплопотерями именно по причине плохих или неправильно установленных оконных конструкций.

Самым идеальным вариантом установки окон для бани считается вариант, когда окна располагают на высоте одного метра от пола, что обеспечит максимальное сохранение тепла внутри бани.

Не стоит делать стеклопакеты в деревянной раме для бани слишком большого размера, поскольку через такие окна могут происходить потери тепла.

Рекомендуется устанавливать в банях окна, имеющие двойную раму и размер 60х40 или 70х80 сантиметров.

Оконная коробка для окна бани выбирается в зависимости от того, из какого материала построена сама баня. В тех случаях, когда баня выстроена из камня или кирпича, то чаще всего устанавливаются элитные деревянные окна,

а для бань из древесины лучше всего применять коробки, которые собираются по системе «шип-паз». Для тех окон, которые имеют двойную раму, коробки тоже ставят двойные.

Для изготовления оконных коробок наиболее часто применяют доски, которые имеют толщину от 4 до 8 сантиметров. Эти доски просмаливают и оббивают двумя или тремя слоями толя.

Оконные коробки следует сделать немного меньшими по высоте, нежели сам оконный проем, поскольку строение имеет свойство давать некоторую усадку. Разница между высотой должна составлять около 10-15 сантиметров.

Ширина брусков для оконных коробок должна быть на 7-10 см больше, чем сечение бревен сруба. Нижние бруски имеют на 7-10 см большую ширину, чем стояки. Подоконник монтируют прямо под ними.

Он имеет ширину на 20 см большую, чем оконный проем. Во время установки банных окон необходимо сделать под подоконником небольшую канавку.

Не зависимо от того, какую форму будут иметь оконные коробки, они должны обеспечивать полную герметичность и сохранять тепло внутри помещения.

Для хорошего сохранения тепла необходимо, чтобы было как можно меньше переплетов, поскольку через них происходят большие теплопотери. Окна бани должны обеспечивать легкое открытие и плотное закрытие.

Постройки из бруса имеют свойство давать меньшую усадку, чем бревенчатые, поэтому оконные коробки для них устанавливаются несколько иначе.

Коробки монтируются на рейки, затем пропиливается паз точно в месте фиксации конструкции. Это необходимо чтобы она могла смещаться. Сверху оставляется зазор.

В последнее время многие стали применять пластиковые окна для установки в банях. Эти окна отличаются надежностью, долговечностью, удобством в эксплуатации.

Их не нужно постоянно красить и обновлять, они не подвержены гниению и влиянию перепада температур, плесени и прочих агрессивных факторов.

Такие окна полностью обеспечивают герметичность и сохранение тепла в помещении, поэтому идеально подходят для установки не только в жилых и офисных помещениях, но и в банях.

Интересен и вопрос стоимости. Так, цены на деревянные стеклопакеты выше, чем на пластиковые, что делает последние более доступными.

Тем не менее, продукция из дерева отличается более высокими потребительскими качествами и приятным внешним видом.

Вот несколько примеров бесплатных чертежей и фото каркасных бань (жмите картинку для большего размера):

Про парную подробнее

В этом помещении центральную часть занимает печь

Также важно обратить внимание на основные материалы отделки. Парная должна быть небольшим помещением с отличной изоляцией. Важно обеспечить комфортные лавочки для сидения

Стоит учитывать большую температуру, поэтому не использовать в отделке материалы, которые могут плавиться или чрезмерно нагреваться, дерево в данном случае лучший вариант

Важно обеспечить комфортные лавочки для сидения. Стоит учитывать большую температуру, поэтому не использовать в отделке материалы, которые могут плавиться или чрезмерно нагреваться, дерево в данном случае лучший вариант

Как лучше обустроить печь

Есть особенная технология. Строим печь  с учетом идеального пара

Для этого важно направить обогрев, создать отделение с камнями, а также выбрать надежную систему. Важно помнить, что больше всего ценится именно устройство дровяной печи

Стоит детально разобрать особенности подобной системы, предлагается множество типовых вариантов, среди которых каждый обязательно сможет найти подходящий именно для себя.

Советы по выбору материала

При выборе материала лучше всего отдавать предпочтение дереву. Она лучше всего подходит для возведение классической бани. Однако, обязательно нужно найти именно качественные варианты, а также убедится в тщательной обработке как бруса, так и доски.

Чем лучше обшить каркас

В русских банях часто ставят именно деревянный каркас.

Обрешетка берет на себя функции вентиляции. Зазоры не дадут влаге скапливаться на поверхности бруса, утеплителе. Вентиляционные зазоры обеспечивают хороший воздухообмен, где нет места для сырости, грибка.

Крепеж проводится вертикально. Для утепления стен бани допускается применять далеко не все виды теплоизоляции.

Запрещено использовать горючий дешевый пенопласт, пенополистирол.

Керамзит, эковата не подходят из-за того, что быстро напитываются влагой и теряют рабочие свойства.

Лучшие варианты утепления:

  • базальтовая вата;
  • каолиновая вата;
  • вермикулит.

Фото: конструкция стены каркасной бани

Снаружи каркасную конструкцию можно отделывать:

  • сайдингом;
  • декоративной штукатуркой;
  • обрезной доской;
  • полубрусом;
  • вагонкой;
  • горбылем;
  • плиткой;
  • блок-хаусом;
  • пластиковыми панелями.

Красиво смотрится обшивка блок-хаусом, имитирующим бревно.

Для внутренних работ универсальным потолочным, стеновым материалом считается вагонка. Ей удобно обшивать парилку, предбанник. Вагонка не нагревается, удобна в монтаже. Для отделки душа выбирают керамическую плитку или древесину влагостойких пород.

Запрещено красить, покрывать лаком отделку в парной, иначе при нагреве она начнет выделять токсичные вещества, которые несут вред для здоровья.

Допускается применять влагостойкий гипсокартон для обшивки стен в раздевалке. Для этих же целей подойдут плиты ОСБ, МДФ.

Подробнее порядок внутренней обшивки бани приведен в разделе ниже.

Правильное и практичное утепление: подробная инструкция

Каркасная конструкция очень лёгкая, поэтому и утепление тоже должно быть соответствующим, чтобы избежать деформации стен.

При выборе утеплителя для бани необходимо придерживаться нескольких правил:

  • у материала должны быть хорошие теплоизолирующие способности;
  • его свойства не должны исчезать при воздействии высокой температуры и влажности;
  • не должно быть выделений токсических веществ;
  • он должен быть пожаробезопасным.

Таблица: какой утеплитель выбрать

НаименованиеОписание
Минеральная ватаНесмотря на то что минвата не тяжёлая, её всё равно не рекомендуется использовать, поскольку при комбинации с облицовочными материалами она может стать достаточно тяжёлой. Минеральную вату образуют сплетения тонких волокон, которые получаются при расплавлении горных пород или из отходов металлургического производства. Когда эти волокна сплетаются, то между ними остаются незаполненные воздушные пространства. Именно благодаря этому у минваты хорошие теплоизоляционные свойства. Материал характеризуется высокой температурой плавления неорганических веществ, поэтому его можно использовать в бане. Высокая влажность тоже не приносит вреда минеральной вате.
Камышовые плитыПриродный материал. Отличается своей экологичностью. Имеет высокие теплоизолирующие свойства. Толщина плит составляет 150 мм. Это удобный размер для утепления каркасных сооружений, в том числе и бани.
Опилочно-гипсовый составЭтот вид утеплителя делают путём смешивания 10 частей опилок, которые предварительно тщательно просушивают, и 1 части гипса или цементного раствора. Хорошее соотношение цена — качество. Можно сделать самостоятельно.
ПенополистиролЭто дешёвый и лёгкий материалы, его легко монтировать и подгонять под нужный размер, имеет отличные теплоизоляционные свойства, невосприимчив к влаге. Однако он материал плохо переносит высокие температуры, поэтому им лучше утеплять места, удалённые от печи.

Фотогалерея: виды теплоизоляционного материала

Пенополистирол нельзя использовать вблизи печи Опилочно-гипсовую смесь можно сделать самому

Плиты из камыша являются природным утеплителем

Плиты минеральной ваты не меняют своих свойст под воздействием высокой температуры и влажности

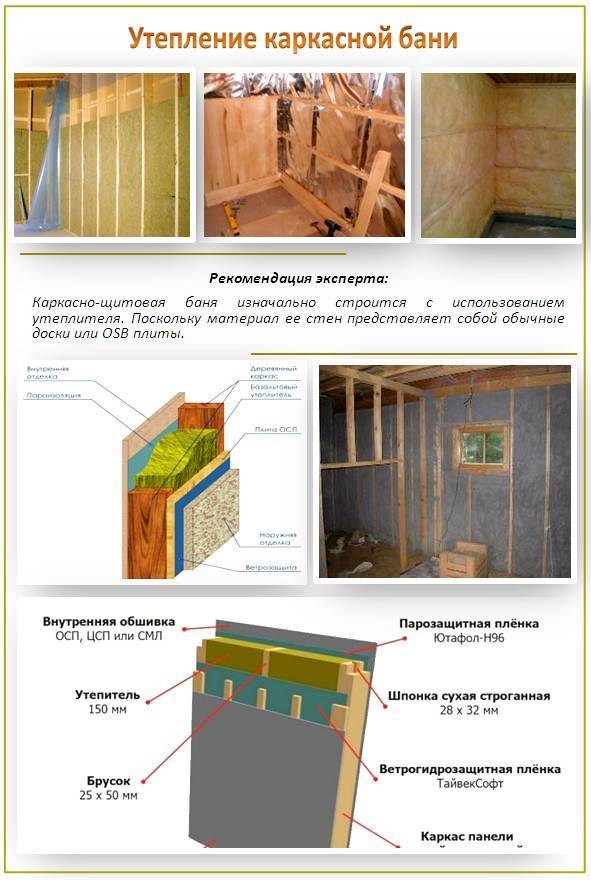

Этапы утепления бани

Утеплять стены бани стоит ещё на этапе строительства стен. Теплоизоляционный материал укладывается в промежутках между несущими частями каркаса здания. Поверх его устилается гидроизоляция. Таким образом, получается «пирог», в центре которого расположен утеплитель, снаружи — гидроизоляция, по обе стороны — облицовка.

Утепление каркасной бани нужно проводить на этапе строительства

Варианты утепления около печки

Это место, где температура достигает наивысшей точки. Поэтому стены тут следует дополнительно защитить от огня. Некоторые используют для это асбестовые плиты. Другие считают, что этот материал не очень полезен для человеческого организма и рекомендуют использовать базальт или изолон. Но все разновидности материалов прекрасно справляются с воздействием высоких температур, защищают стены бани от неприятных последствий.

Утепление пола и потолка

Эту работу можно выполнить в несколько шагов:

  1. Тщательно утрамбуйте грунт. На него вылейте бетонную основу-стяжку.
  2. Уложите слой гидроизоляционного материала (рубероид или плотный полиэтилен).
  3. Уложите теплоизоляцию.
  4. Ещё раз покройте слоем гидроизоляции.
  5. Залейте верхний слой бетонной стяжки.

Таким образом вы сделаете черновой пол. Его можно дополнительно проработать гидроизолирующими растворами, после полного застывания. Это дополнительно обезопасит пол от попадания влаги через микротрещины в бетоне и продлит срок эксплуатации.

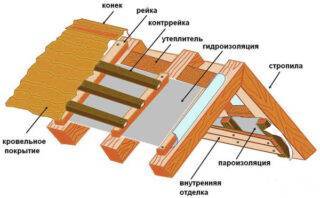

Потолок утепляется по той же технологии, что и стены:

  1. На перекрытии потолка закрепите пароизоляционный материал.
  2. Уложите утеплитель.
  3. Устелите ещё один слой пароизолятора.
  4. Последний этап — облицовка.

    Утепление потолка в бане позволить сохранить драгоценное тепло в парной

  5. Единственным отличием в процессе работы является то, что в потолке, между пароизоляционным материалом и облицовкой, необходимо оставлять небольшое пространство для естественной вентиляции.

Стены для бани

  • Покупаем пиломатериалы и удостоверимся что они сухие и качественные. Для таких работ лучше всего выбирать определенные сорта дерева. В фаворитах – липа и сосна. Эти породы дерева отлично сохраняют тепло.
  • Строит каркас;
  • Обрабатываем получившиеся стены антисептиком;
  • Внешнюю стену лучше всего обработать лаком или морилкой;
  • Делаем обвязку из бруса, фиксируя ее в нижней части строения;
  • Брусья крепим по периметру при помощи гвоздей и металлических стоек;
  • Основные стойки укрепляем, заливая их бетоном;

Делаем пол. Для его лучше всего подойдёт брус с сечением в 0,15 метра. Строим крышу

Для строительства крыши постройки готовимся выполнить следующие этапы:

  • Выбираем восемь потолочных балок;
  • Определяем место будущих стропил. Для этого ставим их по бокам (по периметру) и добавляем в центре;
  • Незаполненное пространство делаем через конек. Фиксируем балки с разных сторон;
  • Укрепляем конструкцию при помощи вертикальных стоек.

Следующий этап включает в себя утепление всех элементов. Лучше всего для этих целей подойдет минеральная вата. Выбирая утеплитель, читайте составы и помните, что не все варианты экологичны и подходят для строения с возможностью нагрева до высоких температур.

Часть материалов могут выделять не полезные для организма химические соединения. Для пола лучше всего использовать керамзит. Он дешевый и экологичный.

Делаем дверные и оконные проемы. Здесь можно выбрать как деревянные варианты, так и современные пластики. При установке дверей и окон не забывайте о необходимости герметизации швов и стыков.

Делаем баню красивой – занимаемся внутренней отделкой. Самые простые решения предлагают оформить потолочную конструкцию хвойной обивкой, печь облицевать огнеупорным красным кирпичом, а стены обшить вагонкой.

Строим стены

Строительству стен каркасной бани следует уделить особое внимание. Учитывая то, что обогрев помещений происходит периодически, стены должны быть спроектированы таким образом, чтобы:

  • предотвратить теплопотери;
  • позволить быстро обогреть пространство.

Монтаж стен может происходить в двух вариантах:

  • устройством прямо на фундаменте (на полу);
  • поднятием и установкой готовых стеновых конструкций.

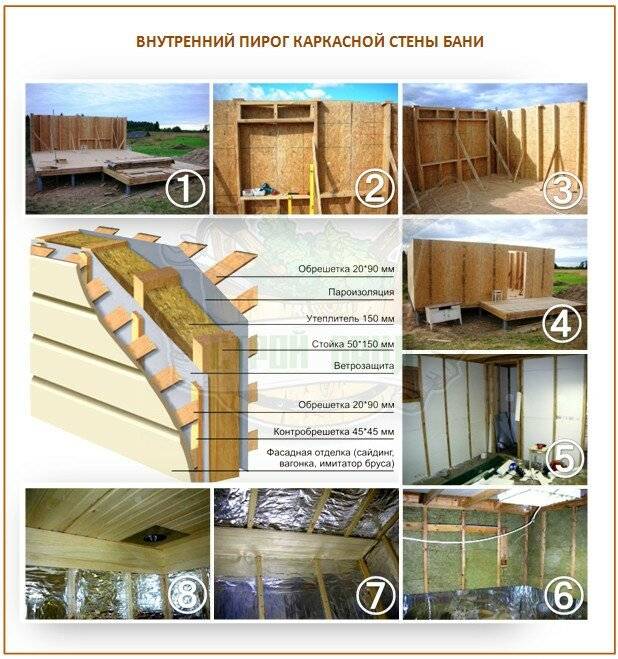

Вне зависимости от способа монтирования, состав пирога стен каркасной бани включает в себя следующие элементы:

  1. внутренняя декоративная обшивка;
  2. слой пароизоляции и гидроизоляции;
  3. утеплитель;
  4. слой ветрозащиты и гидроизоляции;
  5. внешняя обшивка стен;
  6. внешняя фасадная обшивка.

Внимание! При строительстве стен непосредственно на обвязке следует отталкиваться от ширины листов обшивки. Чаще всего таким материалом служат листы ОСП с размерами 1220*2440

В соответствии с этой шириной и определяется расстояние между стойками так, чтобы между их центрами получалось 1220 мм.

Расчет стоек каркаса в зависимости от размеров строения

Когда мы строим каркасную баню своими руками, нужно исходить из длины каждой из стен, чтобы не ошибиться с расстояниями между стойками. Учитывая, что расстановка стоек на любой стороне строения не зависит от длины и стоек на других стенах, возьмем стены разных длин по отдельности. Для примера возьмем каркасную баню 4 на 4 своими руками:Ширина стоек взята равной 100мм, они обозначены квадратами(схематичный вид сверху). Указаны расстояния между стойками

Обратите внимание, что между крайними стойками расстояние будет меньше, т.к. ширина листа OSB не кратна длине стены

Рассмотрим теперь вариант постройки каркасной бани 3 3 своими руками:Здесь ситуация похожая, крайний лист тоже придётся обрезать

Обратите внимание, что это расположение справедливо для каркасной баня 3х4

Чтобы правильно разместить стойки для каркасной бани 6х4 своими руками, можно воспользоваться следующей схемой:
Т.к. расположение стоек зависит только от длины стен, то же справедливо для каркасной бани 6 6 своими руками.

Схема монтажа стен на фундаменте выглядит следующим образом:

  1. Первым делом крепятся угловые стойки с минимальным сечением 100*100 мм (оно зависит от толщины утепления и этажности бани. Для двухэтажной желательно ставить стойки 150*100 мм или 150*150мм);
  2. Через каждые 1220 мм устанавливаются промежуточные стойки. В случае если между центрами крайних стоек ширина пролета осталась меньше 1220 мм, происходит последующая подрезка листа ОСП по нужным размерам. Имейте в виду, что на крайние стойки OSB должна заходить полностью!;
  3. От нижней обвязки к стойкам крепятся укосины, которые помогают отрегулировать строгую вертикальность;
  4. Монтируются коробки(каркасы) будущих дверей и окон;
  5. Для обеспечения жесткости конструкции, на высоте 1-го метра от низа стойки между собой скрепляются прогонами (досками с сечением 25-50*100 мм.). Проемы, предполагающие расположение в них дверей, остаются свободными;
  6. Поверх стоек укладывается брус верхней обвязки. Для этого в брусе размечаются места, куда приходятся стойки и срезается половина толщины. Таким образом, торцы стоек получаются утопленными в брус для дополнительной надежности.

Внимание! Все деревянные элементы каркаса подлежат обязательной обработке антисептиком. Это защитит их от гниения и продлит срок эксплуатации.. Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле

При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса

Зачастую, при строительстве каркасной бани своими руками, пошаговая инструкция предполагает сборку каркаса стен на земле. При условии, что для этого имеется соответствующе подготовленное, ровное пространство недалеко от места постройки. Это обусловлено удобством проведения работ и быстротой процесса.

В то время, пока производится сборка стен, можно заливать фундамент, или ввинчивать сваи.

Тем более, сборные каркасы стен можно поднять при наличии спецтехники или помощников.

Преимущество сборки и поднятия готовых конструкций ощущается при возведении двух-трехэтажных конструкций.
Стыковку всех перпендикулярно приходящихся деталей лучше всего производить при помощи металлических усиленных уголков. Так можно будет добиться особой жесткости конструкции.

Достоинства и недостатки каркасных бань

Каркасные бани, как и любой другой объект, имеет свои достоинства и недостатки. Перед началом строительства необходимо обязательно с ними ознакомиться, чтобы знать, как правильно себя нужно вести с материалом, какие условия необходимо соблюдать при эксплуатации сооружения, что может привести к порче имущества.

Основные достоинства каркасных бань:

  • длительный срок службы;
  • стены конструкции не подвергаются усадке, которая характерна другим строениям;
  • простое и оперативное возведение;
  • подходят различные варианты материалов для отделки стен, как наружных, так и внутренних;
  • красивый внешний вид;
  • доступная стоимость (по сравнению с кирпичными или бревенчатыми сооружениями).

Проект каркасной бани

Помимо большого количества преимуществ, которые и обуславливают высокий спрос на подобные конструкции, существует также немаловажный недостаток – плохая переносимость влаги, которая может накапливаться в материале при несоблюдении технологии строительства.

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

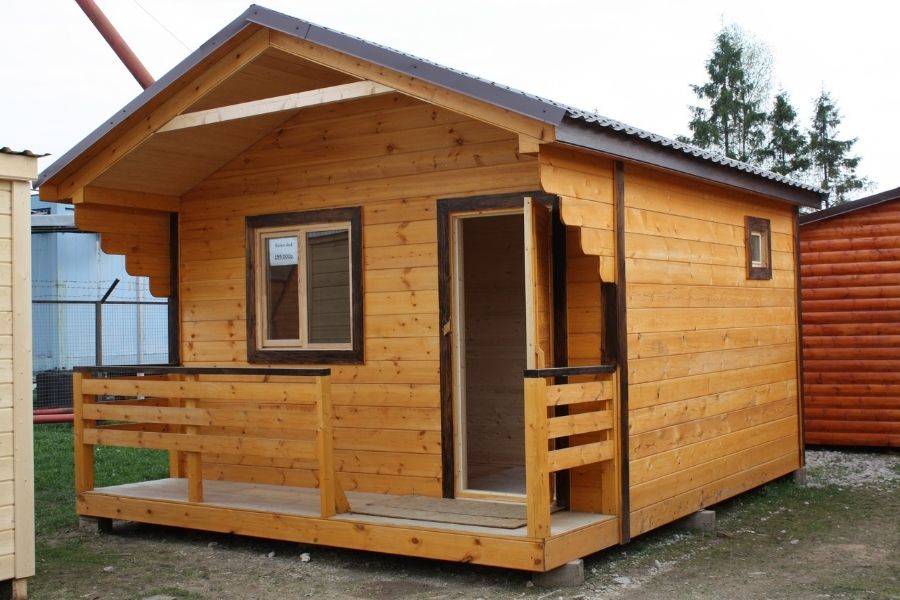

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

  • парилка;
  • моечная и душевая;
  • помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Конструктивные особенности односкатной крыши

Односкатная крыша традиционно опирается на две противоположные стены постройки, различающиеся по своей высоте. При желании можно соорудить чердак, но тогда потребуются дополнительные тепло- и гидроизоляция.

Крыша находится под наклоном, величина которого может быть разной: минимум 8 градусов. Обычно угол наклона составляет 20-30. Он нужен, чтобы снег скатывался с кровли, а не копился на поверхности.

Наиболее простой и экономичный вариант – это односкатная крыша со скатом длиной до 3-х метров, т. к. если она будет больше, то понадобится устанавливать дополнительные опоры для усиления каркаса крыши, а это увеличит сложность постройки и стоимость кровли.

Миниатюрные каркасные баньки — оптимальный выбор

Мини-баня на загородном участке — прекрасный вариант для экономии площади. Правда, одновременно попариться в помещении 3х3 или 3х4 получится лишь у пары человек. Тем не менее, это самый быстрый и недорогой вариант постройки. За основу проще всего взять готовый проект каркасной бани. Можно объединить раздевалку, душевую и парилку в одном помещении. Или предусмотреть более удобный проект с отдельной парилкой, помывочной и комнатой отдыха.

Малогабаритные каркасные бани 4х3 или 4х4 — лучший выбор:

  • для экономии на стройматериалах (брус 6 метров режут пополам, получается безотходная стройка);
  • скоростного возведения конструкции (всего пару недель затрачивают на строительство при условии готового проекта);
  • крепости готового сооружения (при закупке качественной пропитанной древесины каркасная баня простоит очень долго).

Баня до 20 кв. м — рациональное использование площади

Если есть возможность построить каркасную баню 6х6, ее обязательно нужно использовать. Стандартные чертежи включают парную, душевую, комнату отдыха, небольшой коридорчик и санузел. Если разработать проект с мансардой, получите дополнительную жилплощадь на втором этаже. Ее можно использовать под гостевую, бильярдную или спальню.

Полезное: Как выбрать проект одноэтажного каркасного дома для круглогодичного проживания и сезонного отдыха

Техдокументация для проектов каркасных бань площадью 20 кв. м предполагает организацию опорно-столбчатого фундамента с блоками из бетона, основание должно быть надежно гидроизолировано. На пол укладывают черновой настил (22-миллиметровая обрезная доска), затем чистовое покрытие в виде 30-миллиметровой шпунтованной доски. Антисептическую обработку и утепление 10-сантиметровой минватой нужно обеспечить в обязательном порядке.

Стены, перегородки и перекрытия делают из бруса 150х100 мм, используется также доска 100х50 мм и 100х40 мм. Вагонка после камерной обработки идеально подходит для обшивки потолка и перегородок. Десятисантиметровые плиты минеральной ваты и пароизоляция в два слоя укладываются под обшивку.

Для обустройства стропильной системы предназначена доска 100х50 мм, для обрешетки — 22 мм. Для кровельных работ лучше взять ондулин с волновым профилем Выбор оконной системы — деревянной или металлопластиковой — остается за владельцем. Для парной надо приобрести дровяную печь с баком для воды, продумать кирпичную кладку там, где будет располагаться топка.

Вот такие чертежи и планы можно использовать для возведения каркасной бани своими руками.

Индивидуальные проекты позволяют реализовать практически любые пожелания будущего владельца. Есть возможность присоединить к бане веранду или террасу. И даже в чертежи готовой документации можно вносить небольшие корректировки. Компании по разработке проектов предлагают следующий ряд услуг:

  • объект под ключ — проект каркасной бани с заводской сборкой стен и перегородок, полной отделкой внутренних стен и фасадов;
  • черновая отделка — облицовка или фасада, или внутренних стен;
  • без облицовки — базовая сборка из щитов.

Варианты проектов

Запланировав постройку на своем участке каркасной бани, необходимо заранее разработать ее проект. Обычно это делают самостоятельно, используя в качестве шаблона понравившийся готовый чертеж из интернета. Но иногда прибегают к услугам специалистов. Тогда нанятая команда все сделает сама, разработав эксклюзивный проект и написав пошаговый вариант его возведения.

Тем, кто решил все делать самостоятельно, рекомендуем учесть некоторые нюансы:

Нужно правильно сориентировать постройку

Важно максимально удобно организовать подвод к ней коммуникаций.
Выясните тип почвы на участке. Именно от этого показателя зависит вариант требуемого основания

Если предполагается постройка с бассейном, нельзя, чтобы сооружение подмывали подземные воды.
Рассчитайте размер и планировку конструкции. При возведении двухэтажной бани каркас будет сильнее нагружен. Заранее определите, где будет установлена печь, какова высота дымохода, где он будет проходить.
На чертеже непременно укажите маршруты прохождения стоковых вод, электропроводки, вентиляционных каналов.
Определите форму крыши и выберите материал ее покрытия. Потом рассчитайте стропильную систему.

Чем более подробно вами будет продумана схема предстоящей постройки конструкции, тем будет проще выполнять работы. Рекомендуем составить для коммуникаций отдельный чертеж. (Читайте статью на тему «Расстояние от бани до соседних строений: нормы и требования к строительству бани»)

При большой территории под застройку будет неплохо выглядеть деревянный банный комплекс, оснащенный террасой, столовой, комнатой отдыха и спальней. Там можно будет прекрасно проводить время круглый год, принимая гостей. Популярен также проект с мансардой. По нему из комнаты отдыха, расположенной внизу, можно подняться по лестнице в спальню. Основное преимущество изготовления такой бани — организация дополнительного места для отдыха. Смета строительства от этого вырастает ненамного

Внимание следует уделить лишь усилению основания, поскольку оно должно держать повышенную нагрузку

Сравнение с другими типами бань

Рабочие качества и преимущества каркасной бани можно определить только в сравнении с другими разновидностями подобных построек. Традиционные бани до сих пор считаются эталонными вариантами, обладающими идеальным сочетанием всех параметров. Однако, альтернативные виды обладают не менее полезными качествами, и каркасные бани среди них занимают вполне заслуженное место.

Для того, чтобы сравнение было более наглядным, необходимо составить таблицу и рассмотреть в ней основные свойства наиболее популярных конструкций:

Показатели Каркасная КирпичнаяДеревяннаяГазо- или пенобетон
Скорость постройкиМаксимальная (несколько дней)СредняяНизкая (требуется выдержка для завершения усадки)Средняя
Толщина стен150 мм380-510 мм (в 1,5 или 2 кирпича)180-200 мм (толщина бруса)250 мм
Скорость нагрева40 минут120 минут (летом), 180 минут (зимой)90 минут60 минут
Функции (оптимальный вариант использования)СаунаЛюбой вариантРусская баняЛюбой вариант
Необходимость внутренней отделкиВысокаяВысокаяНизкая (декоративное оформление)Высокая
Необходимость наружной отделкиВысокаяПрактически отсутствует (декоративная)Декоративное оформлениеВысокая
Экологическая чистота материала наружных стенСредняяНизкаяВысокаяСредняя
Средний срок службы15-20 летОт 50 лет и большеОт 50 лет и большеДо 50 лет

Анализ приведенной таблицы показывает значительное преимущество каркасной бани в отношении скорости нагрева. Кроме того, конструкция имеет минимальную толщину стен, что обеспечивает максимальную экономию при постройке. Однако, малый срок службы каркасной бани является серьезным минусом.

Каркасная

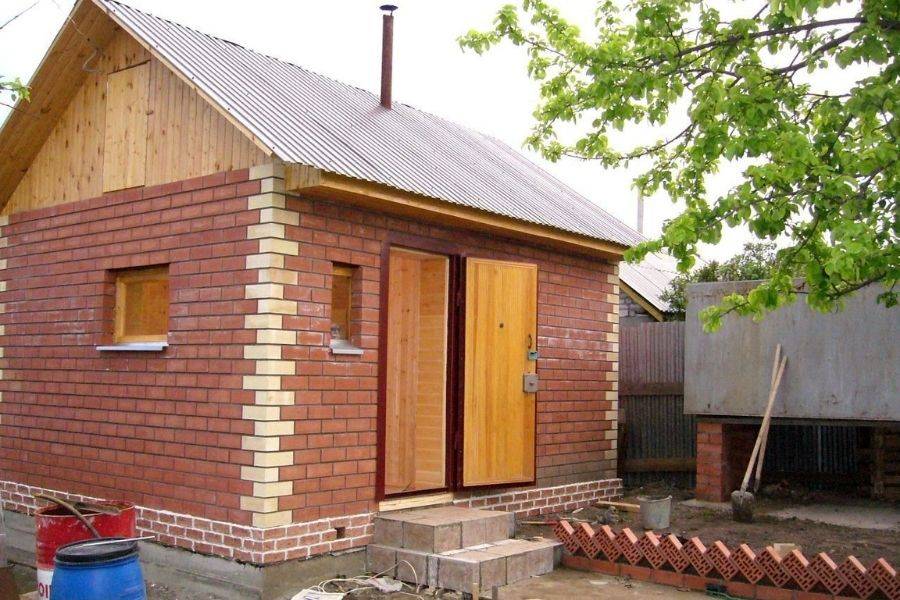

Кирпичная

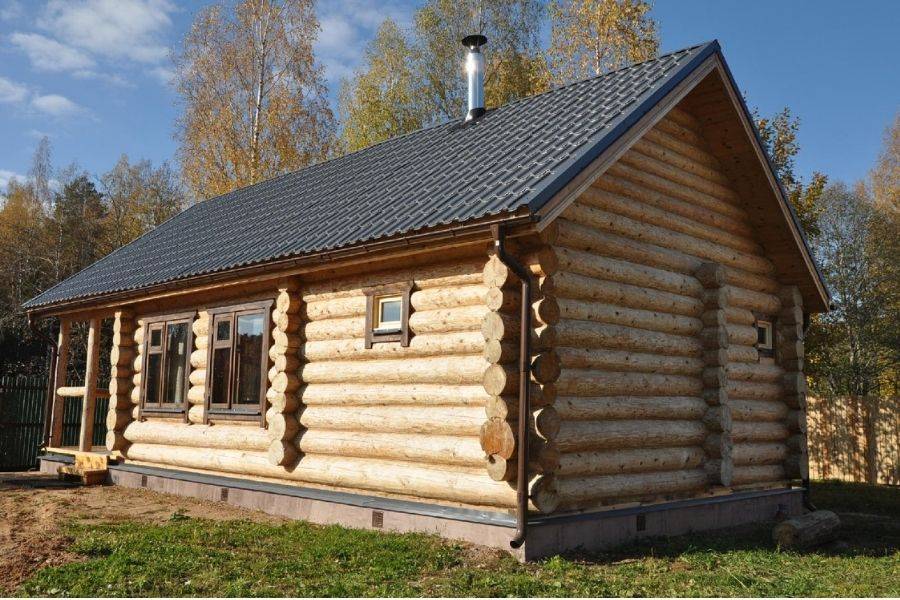

Деревянная

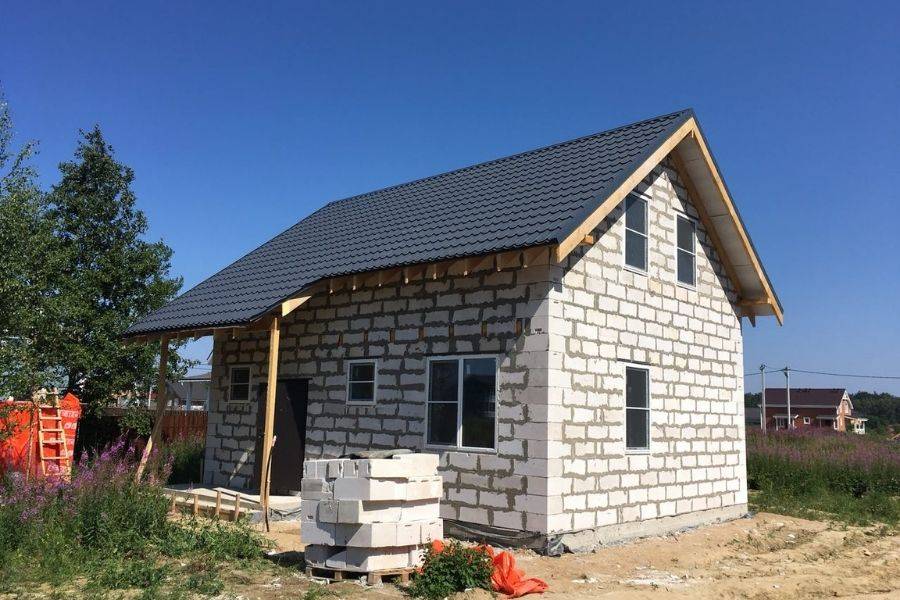

Из газобетона

Капитальный ремонт каркасных стен состоит в замене теплоизолятора, что означает демонтаж обшивки. Процедура весьма трудоемкая и затратная. Поэтому, каркасные бани часто рассматриваются как дешевый, эффективный, но временный вариант решения проблемы.

Монтаж и утепление напольного покрытия

К нижней части лаг в основных помещениях банной постройки прибивают бруски, имеющие сечение 5х5 сантиметров. Поверх них монтируют доски чернового покрытия, затем рубероид (для гидроизоляции), следом – плиты минваты высотой 10 сантиметров или пенополистирол. Перед укладкой финального отделочного материала для пола настилают пергамин (для обеспечения пароизоляции).

В моечном отделении полы можно обустроить иначе:

  1. Чтобы напольная поверхность была теплой в любую погоду и высыхала быстро, по периметру помещения следует создать отдельный фундамент.
  2. Снимают почву на глубину 50 сантиметров и в образовавшуюся траншею насыпают гравий с песком 10-сантиметровым слоем. При попадании в такую дренажную яму вода станет уходить в грунт и не потребуется устройство приямка.
  3. Для этого пола желательно задействовать асбестоцементные трубы, имеющие диаметр 10 сантиметров. Их укладывают непосредственно на фундамент и заливают бетонным раствором, чтобы те не смещались.
  4. Потом на трубы настилают обрезную округлую доску 4-5-сантиметровой толщины, соблюдая зазор величиной 6-7 миллиметров и используя резиновые прокладки, которые фиксируют гвоздями.
  5. Затем материал пола прижимают плинтусами.

Как построить каркасную баню

Завозят материалы по расчетам проекта, изучают схему сборки. Готовят площадку и строят фундамент.

Пошаговая инструкция строительства каркасной бани 3х4 своими руками:

  • строят нижний пояс;
  • ставят лаги для обустройства пола, черновой настил;
  • делают гидроизоляцию, пароизоляцию, кладут утеплитель;
  • монтируют стойки, диагональные раскосы;
  • выполняют ригельное перекрытие под чердаком;
  • ставят кровельные элементы (балки, фермы, стропила).

Прокладывают изоляцию, ставят обрешетку, монтируют покрытие, затем прокладывают коммуникации, делают внутреннюю и наружную отделку.

Устройство фундамента для каркасной бани

Варианты фундамента под каркасную баню

Траншею шириной 40 см копают на 0,7 м в глубину. На дне прокладывают геотекстиль, чтобы края затем закрыть сверху щебеночной подсыпки. На дне насыпают песок и щебень (5 и 10 см, соответственно), трамбуют. В углах предусматривают дренажные отверстия.

Опалубку делают из щитов, досок, ставят подпорки из реек. Кладут рубероид, его края заводят вертикально на стены. Прокладывают армирование стержнями диаметром 10 – 12 мм. Бетон заливают в опалубку, загоняя смесь кельмой в промежутки между арматурой. Регулярно применяют электровибратор для избавления от воздушных пузырей.

Сборка стен

Готовят по размеру однотипные стойки и прогоны. Нижний пояс устраивают по слою гидроизоляции на поверхности фундамента. Для этого кладут три слоя рубероида, клеят на смоле или готовой мастике. Опоры монтируют отдельно каждую или стыкуют укрупненные узлы внизу, затем поднимают в монтажное положение.

Строительство крыши

Правила монтажа двускатной кровли

Возводят двускатную или односкатную кровлю. Во втором варианте с одной стороны монтируют более высокие опоры, на которые крепят наклонные балки. Для двух скатов изготавливают фермы, а стойки делают одинаковой высоты. Вариант плоской крыши также делают с малым наклоном (10 – 15°).

Конструктивные элементы пропитывают антисептиком перед установкой. Стыкуют кровельные детали болтовым соединением, используют скобы, стальные и деревянные шпильки

Шаг стропильных ног выбирают в соответствии с проектом, принимают во внимание вес покрытия, величину ветровой и снеговой нагрузки

Устройство и отделка пола

Если пол будет деревянный, на этапе устройства нижней обвязки ставят лаги для фиксации досок. Лаги дают дополнительную жесткость и прочность нижней части остова.

Пол в бане делают четырех видов:

  • деревянный протекающего типа;
  • сплошной из досок;
  • бетонный;
  • бетонный с подогревом.

В первом случае вода стекает в грунт под полом или в дренажную подушку. В остальных вариантах делают небольшой уклон, а внизу монтируют воронку для приема воды. Обязательна тщательная гидроизоляция покрытия и утепление.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
