Характеристики и виды канализационных насосных систем

Выбор канализационной системы для частного дома

В ходе проведения строительных работ немаловажно определиться с выбором места для обустройства септика, если поблизости нет центральной канализации, а также с насосной станцией для перекачки стоков. Это может быть как мини-вариант для санузла, так и комплектная КНС средней мощности, устанавливаемая на участке

Для решения вопроса нужно учесть следующие моменты:

• глубина залегания подводящих коммуникаций;
• объемы и качественное содержание стоковых вод;
• тип и количество насосов;
• система обслуживания агрегата;
• материал, из которого изготовлен корпус насосной станции;
• габариты и диаметр корпуса;
• производительность (мощность).

Лучше, когда внутренние рабочие элементы сделаны из нержавеющей стали. Управление КНС может быть полуавтоматическим или автоматическим, второй вариант по стоимости обходится дороже.

Лидирующие позиции в сфере производства современного насосного оборудования занимает датская компания Grundfos. В ассортименте бренда представлены и канализационные насосы, и станции для различных сфер применения: от бытовых и хозяйственных нужд до промышленных масштабов. Цены на бытовые готовые к использованию КНС этой торговой марки варьируются в пределах 180000 — 500000 рублей. Купить легко монтируемую модульную насосную систему можно в специализированных магазинах.

Монтаж КНС – процесс, требующий высокоточных навыков и точного исполнения последовательности действий. Поэтому настоятельно рекомендуется выполнение подключения квалифицированным сантехником. Малейшая неточность чревата неприятной аварийной ситуаций и поломкой дорогостоящего оборудования.

Особенности монтажа

Устанавливать и подключать бытовые КНС можно следуя инструкции. Это «сололифты», которые ставят вблизи сантехнических приборов. Они компактные и не требуют особых навыков. В инструкции пошагово обозначены действия, которые нужно выполнить.

Другое дело – устанавливать канализационную станцию для загородного дома. Для этих работ лучше приглашать профессиональных мастеров. Здесь важна точность и правильный подбор комплектующих, а также их финальная настройка. Последовательность действий также важна. Человек, не имеющий опыта и не разбирающийся в нюансах приборов, не сможет правильно провести монтаж и потеряет гарантию производителя.

Как выбрать канализационный насос?

Выбирая насос для установки в частном доме, следует придерживаться нескольких важных правил. К ним относится:

• Лучше выбирать устройство, имеющее на 20–30 % больше требуемой мощности. Такой насос прослужит намного дольше, а его элементы будут изнашиваться значительно медленнее;
• Следует изучить особенности монтажа агрегата и возможность его подключения в определенных условиях;
• Для загородных домов и дач подойдут погружные модели. Для туалета в квартире лучше выбирать поверхностные насосы;
• Перед тем, как приобрести понравившеюся модель насоса для унитаза и других целей, нужно почитать отзывы людей, уже купивших ее;

• Лучше всего покупать насосы, выпущенные известными производителями. При этом следует стараться не приобрести подделку;
• При выборе насоса с измельчителем, необходимо изучить расположение дробильных элементов и патрубков для подсоединения труб и шлангов;
• Важную роль в конструкции играет диаметр проточного отверстия. От этого параметра зависит, насколько большие твердые фракции будут попадать внутрь устройства;
• Нужно обязательно уточнить о способе охлаждения мотора насоса.

Не стоит игнорировать какое-либо из перечисленных правил. Они помогут выбрать подходящий насос для раковины и других бытовых целей.

Как работают санитарные насосы и какие у них преимущества?

Насосы SFA, сделанные во Франции, позволяют устанавливать санитарно-техническое оборудование в любом месте дома без проведения общестроительных работ. Их можно использовать в случаях, когда санузел удален от основной канализации и/или находится ниже ее уровня – там, где гравитационный слив стоков в систему канализации или септик невозможен (например, при обустройстве прачечной в цокольном или подвальном помещении, кухонного острова с подключением бытовой техники – в центре комнаты). В зависимости от модели, максимальное откачивание по вертикали может составлять 5-14 метров, по горизонтали – до 100 метров.

В конструкцию большинства устройств входит насосная часть с обратным клапаном, герметично закрытый резервуар небольших размеров, приемные патрубки, электрический кабель и реле уровня. Большинство моделей насосов SFA, как, например, дренажный погружной насос с измельчителем SANIPUMP, оснащены режущим механизмом – даже при случайном попадании в водосток бумаги, хлопчатобумажной ткани, волос, система измельчения превратит их в однородную массу, которая без каких либо затруднений может транспортироваться даже по трубам небольшого диаметра. Измельчитель предотвратит не только засоры труб, но и блокировку самого насоса. И, конечно, это просто удобно – с таким оборудованием можно, наконец, забыть о существовании вантуза и токсичных химических средств для очистки труб.

Какую максимальную температуру использованных вод, возникающих в процессе эксплуатации кухонных моек, ванн, умывальников, посудомоечных и стиральных машин выдерживают санитарные насосы? В зависимости от модели – до 75 ⁰С.

Одно из главных преимуществ насосов SFA – бесшумная работа. В устройствах используются самые современные звукопоглощающие материалы, а имеющиеся в конструкции резиновые опоры мотора поглощают вибрацию.

Насосы SFA экономичны, надежны и просты в установке.

Вентиляция канализации

Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.

Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

• излучение оборудования (тепловое);
• объем резервуара;
• уровень влажности, ведь она может повлиять на работу оборудования и электроники.

Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.

Где установить?

Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.

Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.

Монтаж бытовой КНС

Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.

установка КНС на дно резервуара

1. Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
2. Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
3. На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
4. Корпус КНС необходимо прикрепить к плите.
5. Потом следует подключить трубы входа и выхода.
6. После завершения всех работ пространство между котлованом и станцией засыпают песком.

Производить пуск и наладку нужно только с участием компании-продавца.

Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации

Основными пунктами в обслуживании являются:

Основными пунктами в обслуживании являются:

1. Регулярные плановые осмотры состояния корпусов и оборудования.
2. Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
3. Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
4. Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.

Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?

Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.

Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.

Такие станции имеют три выхода для подключения разных стоков:

Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.

Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.

Как правильно выбрать канализационный насос

После ознакомления со всеми существующими видами и подтипами насосов следует выбрать наиболее оптимальный вариант

Важно обратить внимание на несколько пунктов перед покупкой:

1. Качество агрегата и производительность.
2. Материал, из которого он сделан.
3. Цена.
4. Наличие измельчителя.
5. С какой целью приобретается данное устройство.

Качество агрегата и производительность имеет большое значение – эти характеристики показывают, сколько фекальных масс может перекачать агрегат за определенное время. Наименьший показатель – 5 кубов за 60 минут. Наибольший – 48. Для частного дома подойдет средний показатель – 9-13 квадратных метров за 60 минут.

Наличие измельчителя также играет немаловажную роль при выборе аппарата. Если в сточных водах есть мусор, лучше купить насос с измельчителем и сеткой.

Также учитывается при выборе агрегата следующее:

• максимальный напор и высота подъема;
• рабочая температура;
• наличие автоматики;
• электроснабжение и материал корпуса.

Дополнительно можно приобрести дистанционное управление, также систему-автомат. Все зависит от желаний покупателя. За дополнительную цену можно увеличить функциональность агрегата.

Максимальный напор и высота подъема

Напор определяет максимальную высоту подъема. Есть вертикальная и горизонтальная напорная магистраль. Чтобы высчитать максимальный напор, высчитывают расстояние по горизонтали, делят на 10, затем плюсуют эту цифру с длиной метража по вертикали от края до двигателя насоса.

Но прежде чем рассчитать определенную цифру, следует учитывать несколько нюансов:

• температуру воды;
• количество и размер примесей в жидкости;
• материал и диаметр труб;
• атмосферное давление;
• скорость движения фекальных масс в трубах.

Следует обратиться к специалисту, если отсутствует схема канализационных стоков. Он поможет подобрать оптимальный вариант, чтобы не ошибиться в диаметре трубы или мощности двигателя.

Рабочая температура

Канализационные агрегаты делятся на два вида:

1. Для холодной воды.
2. Для горячей воды.

Если в сливную яму выливают только воду низких температур, оптимальным считается первый вариант. Тем более, он имеет стоимость ниже аппаратов для горячей жидкости. Обычно горячая жидкость попадает в канализацию только при экстренных ситуациях. Одна из которых – аварийный сброс из системы отопления.

Наличие автоматики

Наличие автоматики включает и выключает двигатель насоса самостоятельно. Вручную этого делать не надо. В идеале в комплект насосного агрегата должно входить следующее:

• поплавок;
• измельчитель;
• термореле.

Поплавок способен определять уровень жидкости в стоках, в когда вода сливается до минимума – двигатель автоматически выключается. Измельчитель действует в качестве самоочищения системы. Термореле регулирует температуру. Чтобы предотвратить перегрев и поломку двигателя, термореле отключает подачу электричества, когда в стоки сливают воду повышенной температуры.

Автоматика позволяет предотвратить поломку двигателя и его замену в будущем – наличие поплавка, измельчителя и термореле значительно сэкономит финансы, сократит количество поломок. Погружные агрегаты сложно достать наружу для починки или профилактики. И попросту «выдергивать» двигатель из-под жидкости специалисты не советуют.

Электроснабжение и материал корпуса

Запустить разные виды канализационных насосов можно от трехфазной или однофазной сети. Однофазная дешевле, а для сохранения двигателя от скачков напряжения лучше приобрести стабилизатор или специальный переносной генератор, и подключить насос к нему. Если расстояние слишком большое, понадобится прочный корпус, который будет защищать двигатель от резких перепадов температур, мороза и дождя. Поверхностные насосы для частных домов рекомендуют приобретать с мощным корпусом.

Для трехфазного также потребуется дополнительное оборудование, которое предотвратит поломку – пульт управления. Эта деталь защитит от перекоса фаз в электросети.

Надежным считается корпус из металла. Но его сложно установить – он тяжелый, понадобится дополнительная пара рук, если двигатель погружной или полупогружной. Пластик дешевле, но по срокам эксплуатации уступает чугуну и нержавейке.

Можно выбрать корпус из пластика, а рабочие детали из металла. Для частного дома оптимальным вариантом считается поверхностный или погружной аппарат с небольшой мощностью. Чтобы организовать отвод стоков на даче, лучше применить насосную станцию.

Установка. Особенности

Рассмотрим процесс установки насоса-измельчителя на примере организации дополнительного санузла в цокольном этаже загородного дома.

Для установки насоса-измельчителя необходимы:

• штепсельная розетка;
• подача холодной воды для санузла.

Насос-измельчитель устанавливается позади стандартного унитаза с горизонтальным выходом, отводя сточные воды через трубу из ПВХ небольшого диаметра – 22 — 32 мм. В некоторых мощных насосах используются трубы для откачивания диаметром 50 мм. Отводной трубопровод может состоять из классических ПВХ труб либо из полипропиленовых труб.

Также в линейке SFA есть монтажные комплекты для ванной комнаты и подвесного унитаза – например, SANIWALL Pro UP. Это монтажный стеллаж + насос-измельчитель + декоративное стекло, что позволяет легко установить обычный или подвесной унитаз с подключением умывальника, душа и биде – то есть, отводить стоки от всей ванной комнаты. Комплект устанавливается непосредственно за подвесным унитазом и позволяет выполнять установку эстетично, благодаря матовому стеклу и дизайну. Канализационная установка откачивает грязную воду, поступающую из умывальника и унитаза, после измельчения стоков. Удаление производится в вертикальном/горизонтальном направлении. Включение мотора и работа ножей осуществляется автоматически, как только резервуар насоса заполняется водой. Для измельчения частиц и откачивания требуется 3–4 сек. Система двойного слива (3/6 литров), позволяет экономить воду.

Технические характеристики SFA SANIWALL Pro UP:

• пропускная способность: > 90 л/мин;
• максимальное откачивание по горизонтали: 100 м;
• максимальное откачивание по вертикали: 5 м;
• мощность (Ватт): 400;
• диаметр откачивания: 22 — 32 мм;
• напряжение: 220-240 В/50Гц.

Все установки оснащены обратным клапаном, что позволяет избежать несвоевременного включения оборудования и предотвращает любой риск обратного поступления воды в унитаз или другие сантехнические приборы.

Насосы-измельчители удачно совмещаются с септиком, так как выполняют только механические действия (измельчение и выталкивание стоков), при этом не используются химикаты.

При установке насоса важно придерживаться следующих правил, чтобы избежать шума при работе прибора:

• установите насос таким образом, чтобы он не касался стены;
• для уменьшения вибрации прочно прикрепите противовибрационные зажимы под нижнюю поверхность насоса в предусмотренных для этого местах;
• во избежание перемещений установки привинтите лапки крепления к полу;
• чтобы противовибрационные зажимы функционировали правильно, устанавливайте насос на ровной поверхности пола;
• правильно закрепите систему выводящих труб таким образом, чтобы расстояние между креплениями не превышало один метр;
• для большей звукоизоляции можно также положить лист звукоизоляционного материала между насосом-измельчителем и поверхность пола и/или стеной.

Основные причины установки КНС

Конструкция представляет собой емкость, внутри которой погружены насосы, трубопроводы, патрубки. Станции имеют люк и лестницу для удобного обслуживания.

КНС производят импортные и российские фирмы

Большое внимание при производстве уделяется экологичности товара

Когда нужны КНС:

• Если выгребная яма далеко от источника сточных вод.
• Если выгребная яма ниже, чем трубопровод.
• Если нет возможности создать естественный отвод.
• Отходы слишком медленно перемещаются по трубам.

Все станции работают по схожему принципу. В большинстве случаев работа полностью на автоматическом управлении. Предусмотрен перевод работы на ручное управление. Бытовые отходы поступают в приемный бак, после выкачиваются насосами в трубопровод.

В КНС есть обратный клапан, чтобы не было прихода воды в резервуар. Есть резервный насос, который начинает работу, если объем стоков превышает допустимый уровень. Контроль за объемом отходов регулируют поплавковые датчики, которые расположены на нескольких уровнях.

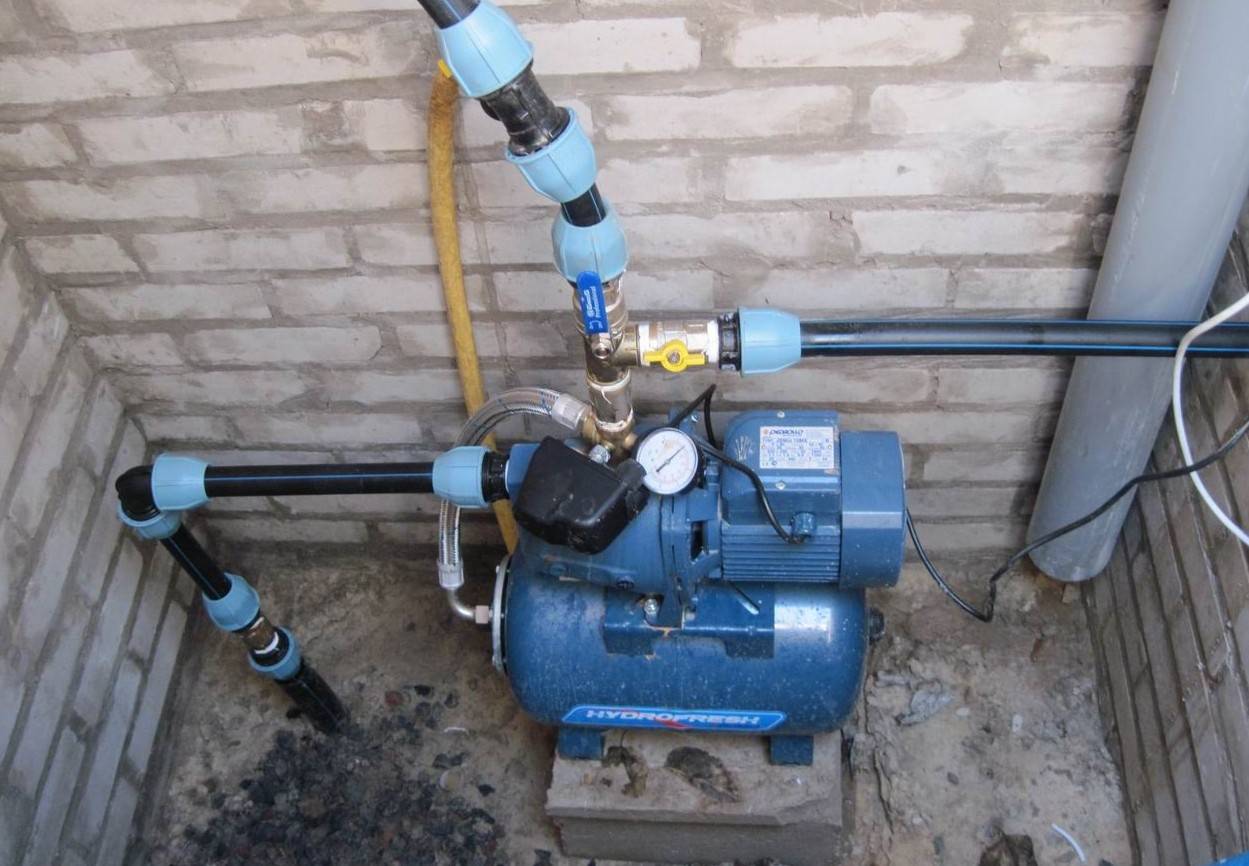

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

1. Эжекторный только перекачивает вещество. Работает с водой.
2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

• надежность;
• нет необходимости постоянного технического обслуживания;
• простая конструкция;
• широкая сфера применения.

Минус — низкий КПД (не более 30%).

Классификация по типу установки – погружные или поверхностные насосы

Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.

Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.

Конструкция погружного насоса имеет определенные особенности:

• оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
• двигатель и корпус турбины соединены между собой;
• механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.

Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.

Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования

Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.

Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.

Погружные насосы устанавливают в следующих местах:

• глубокие колодцы;
• подвальные помещения с рисками затопления;
• в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
• в местах с ограниченным пространством;
• сельскохозяйственные постройки;
• трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.

Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.

В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости

В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.

Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.

Центробежные насосы

В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.

Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.

Принцип работы погружного водяного насоса

Для того чтобы погружной насос выполнял свою непосредственную работу, следует поместить его в глубинный колодец или скважину ниже уровня воды. Принцип работы заключается в выкачке воды путём её выталкивания наверх.

Для того чтобы поднять воду наверх, используется труба или же обычный резиновый шланг. Эти агрегаты могут быть весьма мощными, но могут быть и довольно простыми. Пользователь выбирает, ориентируясь на свои потребности. Самые простые устройства, которые используют на дачах, могут подавать воду наверх на высоту до 40 метров, в то время как мощные могут обеспечить подачу воду на высоту до 80 метров.
