Особенности конструкции насосных канализационных станций
Бытовая канализационная насосная установка представляет собой емкость накопитель со встроенным электрическим насосом. Поступающие по подводящим трубопроводам стоки собираются в пластиковом контейнере, при достижении определенного уровня система автоматики (в большинстве случаев поплавкового типа) включает в работу насосное оборудование.
Конструкция канализационной станции
Наиболее эффективными считаются насосы с режущим механизмом, способные обеспечить перекачку фекальных стоков по трубопроводам небольшого сечения. При этом подобные малогабаритные устройства способны обеспечить подъем отходов жизнедеятельности человека на значительную высоту.
Для предотвращения обратного движения стоков в конструкцию установки включена система обратных клапанов и коммутационных кранов, позволяющих перенаправить стоки в различные трубопроводы.
Наибольшим спросом пользуются модели, способные обеспечить перекачку стоков от нескольких бытовых приборов одновременно. Так в квартире или доме целесообразно ставить агрегат, к которому можно подключить унитаз и ванную или душевую кабину.
Для изготовления бытовых станций в основном применяют устойчивые к коррозии и воздействию агрессивных сред материалы. В большинстве случаев это различные виды полимеров, но все чаще можно встретить бытовые канализационные установки из стеклопластика или полиэтилена, отличающиеся значительным рабочим ресурсом. Такой насос способен обеспечить функционирование напорной канализации на протяжении 50 лет.
Компактные размеры пластиковых канализационных установок позволяют разместить их непосредственно за унитазом, поэтому они нисколько не портят интерьер комнаты. При этом такой малогабаритный агрегат способен обеспечить перекачку даже большого объема канализационных стоков.
Инновационные канализационные насосные станции и их свойства
В настоящее время КНС выпускаются многими различными производителями. Но, несмотря на такой огромный выбор, популярностью пользуются лишь единицы. Это станции Calpeda, Grundfos, UNIPUMP SANIVORT 250, WILO-DRAINLIFT, HOMA SANIQUICK. Все они зарекомендовали себя как надежные и долговечные модели. В зависимости от своих технических характеристик стоимость этих станций колеблется от двух тысяч до двадцати трех. Одной из главных особенностей современных канализационных станций является то, что использовать их можно как на новой системе, так и на уже функционирующей.
Все перечисленные виды имеют компактные размеры, они герметичны, экономичны и долговечны. При их монтаже не возникнет даже малейших трудностей. Все работы можно выполнить даже не обладая определенными знаниями и умениями. Кроме этого современные КНС обладают следующими особенностями:
- Компактностью;
- Низким уровнем шума;
- Отсутствием вибрации;
- Экологической безопасностью;
- Экономией электроэнергии.
Выбор фекального насоса
Электронасос — основной элемент конструкции для организации принудительной перекачки сточных вод. Фекальные агрегаты предназначены для измельчения экскрементов и мелкого мусора. По способу монтажа различают:
Разновидности фекальных насосов с измельчителемhttp://esko-group.ru
- Поверхностный. Размещается в непосредственной близости от резервуара. Аппарат обладает низкой производительностью и прост в обслуживании. Идеально подходит для использования на дачных участках.
- Погружной. Монтируется в резервуар автономной станции для принудительного отвода отходов. Работает в автоматическом режиме, имеет высокую производительность и отличается низким уровнем шума.
- Полупогружной. Из-за отсутствия гидроизоляции на моторе, который должен располагаться над поверхностью воды присутствуют ограничения по максимально-возможной глубине использования. Помимо этого, на таких моделях нет измельчителя.
Принцип работы комплектной КНС Режущая система фекального насоса
Оптимальным выбором для организации полноценной системы КНС в частном доме станет фекальный насос с измельчителем погружного типа. Примерная стоимость такого оборудования итальянского производства составляет 31000-43000руб. Цены на аналоги китайского производства колеблются в диапазоне от 4000 до 8000руб.
Вариант выполнения КНС в вертикальном корпусеhttps://polihim.info
Типичные ошибки при установке
Неправильная установка резервуара, наклон или неправильное наполнение могут повредить стенки резервуара, форсунки или соответствующие шланги. Подобные проблемы грозят раскапыванием контейнера вручную и значительными финансовыми затратами.
Поэтому необходимо заранее разобрать типовые ошибки, чтобы не повторить их при установке вашего SPS.
- Заполнение почвой неправильное. Возможные ошибки: засыпка мерзлым грунтом или крупными камнями, отсутствие послойного уплотнения. Результатом может стать проседание грунта с повреждением или разрезание внутренних трубопроводов.
- Различные виды начинки с разных сторон. Если, с одной стороны, в яму засыпали песочную машину, а с другой – землю, то со временем емкость могла опрокинуться с повреждением внешних труб или самой емкости.
- Неправильная оценка количества грунтовых вод, из-за чего происходит сильное проседание всей СЭС с разрывом труб и повреждением резервуара.
- Использование клиньев для выравнивания фундаментных плит. Следствием может стать постепенное смещение бака вбок с обрывом патрубков.
Оценить правильность монтажа насосной станции могут только люди, имеющие геодезическую подготовку и опыт монтажа подобных конструкций. Поэтому не стоит доверять установку этого дорогостоящего оборудования неспециализированным организациям.
Комплектная КНС – основные преимущества
Комплектные КНС полной заводской готовности имеют гораздо меньший объем строительно-монтажных работ. Станции такого типа работают в автоматическом режиме. Приемный резервуар комплектной КНС имеет меньшие размеры, благодаря тому, что прямо в нем размещены погружные насосы. Потери напора в станциях с погружными насосами также значительно меньше, чем в обычных насосных станциях, что позволяет снизить затраты энергии на перекачивание сточных вод.
Благодаря оптимизированной работе, современная КНС с 3-метровым рабочим диаметром три метра способна заменить традиционную железобетонную насосную станцию диаметром 6 – 15 метров.
Традиционные КНС предполагают наличие двух помещений, в одном из которых располагается приемный резервуар с решетками, а в другом – машинный зал. Помещения разделены водонепроницаемой перегородкой. Такая система требует ежедневного опорожнения решетки, а соответственно – присутствия персонала.
Вентиляция канализации
Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.
Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя
Вентиляцию также необходимо рассчитывать, и при этом важно учесть:
Вентиляцию также необходимо рассчитывать, и при этом важно учесть:
Вентиляцию также необходимо рассчитывать, и при этом важно учесть:
- излучение оборудования (тепловое);
- объем резервуара;
- уровень влажности, ведь она может повлиять на работу оборудования и электроники.
Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.
Где установить?
Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.
Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.
Монтаж бытовой КНС
Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.
- Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
- Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
- На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
- Корпус КНС необходимо прикрепить к плите.
- Потом следует подключить трубы входа и выхода.
- После завершения всех работ пространство между котлованом и станцией засыпают песком.
Производить пуск и наладку нужно только с участием компании-продавца.
Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации
Основными пунктами в обслуживании являются:
Основными пунктами в обслуживании являются:
- Регулярные плановые осмотры состояния корпусов и оборудования.
- Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
- Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
- Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.
Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?
Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.
Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.
Такие станции имеют три выхода для подключения разных стоков:
Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.
Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.
Как работает станция
Функционирование КНС начинается с того момента, когда в нижний отсек заполняется стоками выше заданного уровня. В этом случае происходит запуск станции. При этом включаются насосы, которые перекачивают отходы в распределительную емкость, далее они поступают в трубопровод и в канализацию – в этом и состоит принцип работы любой КНС.
Смотрим видео, принцип работы:
Если в доме проживает два или три человека и количество отходов небольшое, то достаточно одного насоса. При увеличении объема может быть подключен второй агрегат. В этом случае станция переходит в режим наибольшей нагрузки, что должно быть учтено при проектировании системы отчистки. Возможность использовать один или сразу два насоса дает возможность экономить энергию, продлевая рабочий ресурс станции.
Если КНС не в состоянии справится с объемом вод, то на пульт оператора поступает сигнал, требующий принятия определенного решения по обслуживанию КНС.
Как рассчитать приемный объем
Проектирование КНС с погружными насосами предполагает проведение ряда вычислений и подбор оборудования. Необходимо выполнить расчет приемного объема, чтобы обеспечить правильную работу насоса. Для этого пользуются формулами завода-изготовителя. Конечно, лучше если эту работу будут выполнять профессионалы. Ведь типовой проект канализационной насосной станции требует проведения сложных вычислений, таких как:
- Расход воды
- Построение графика поступления в течение суток
- Зная допустимое количество используемой жидкости, получают объем стоков
- Находят минимальный и средний притоки
- Определяют напор
И только выполнив расчет КНС, можно приступать к выбору модели насоса, учитывая наивысший объем поступления и значение напора.
Далее строится график работы насоса и трубопровода для определения максимальной точки напора и проводится анализ работы оборудования в аварийных ситуациях.
Последним этапом подготовки типового проекта КНС является нахождение объема емкости. Для этого строят график, на котором отображаются поступление и отвод вод одним насосом, причем по времени, проходящему между наибольшей и наименьшей величиной притока.
Установка, пуск и наладка – как это происходит
Монтаж КНС нельзя назвать простым, ведь станции – это достаточно сложное оборудование, поэтому эти работы лучше доверить сотрудникам специализированных предприятий.
Монтаж КНС должен осуществляться в котлован, размеры которого соответствуют указанным в прилагаемой инструкции. При этом его дно усиливается при помощи железобетонных плит или заливается раствором бетона. К этому основанию монтаж КНС выполняют анкерными болтами.
Следующий этап – это подсоединение трубопроводов: подводящего и отводящего. И завершают монтажные работы подводкой силового кабеля, согласно документации по проектированию КНС.
Установка насосов выполняется согласно прилагаемой инструкции и по ее завершению осуществляют пусконаладочные работы. Они заключаются в установке и настройке датчиков, выполняемых также при обслуживании КНС. Причем нижний должен располагаться на расстоянии 500 мм от дна, а третий и четвертый таким образом, чтобы включались в работу при достижении стоками среза лотка в подводящем трубопроводе, что должно быть учтено при проектировании КНС.
Смотрим видео, установка и монтаж:
Кроме того, в процессе наладки регулируют время работы второго насоса, оно не может превышать 10 мин. Работы по наладке выполняют вдвоем – один наладчик контролирует показания датчиков на пульте, а второй занимается их настройкой.
Выполнив регулировку, производительность насосов проверяют опытным путем. Для этого производят откачку воды из резервуара.
Обслуживание КНС
Многих интересует вопрос можно ли самому проводить профилактические работы на канализационных станциях? Специалисты не рекомендуют выполнять обслуживание КНС самостоятельно. Так как работа станции полностью автоматизирована, то ее обслуживание заключается в проведении плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в процессе обслуживания во избежание поломок. Они же выполняют и текущий ремонт КНС.
Почему нужно обращаться к профессионалам?
Специалист знает, как определить регулирующий и приемный объем резервуара корпуса КНС, и чем обосновать выбор. Специалист даст подробную инструкцию по эксплуатации и обслуживанию в тех условиях, где система установлена. То есть профессионал знает, как сделать так, чтобы КНС работала качественно и эффективно.
Что предлагает ООО «Маяк»? Оборудование для монтажа и подключения систем канализации. Мы являемся производителем, что позволяет предлагать качественные системы и оборудование. Контроль производства на всех этапах – гарантия качества.
Наше предложение – это типовые КНС, функциональность и производительность которых гораздо выше стандартных предложений на рынке, а также оборудование по индивидуальным проектам. Отличительные характеристики нашего оборудования:
- прочность и стойкость к давлению грунта;
- устойчивость к химическому воздействию;
- небольшой вес, что удобно при монтаже и транспортировке;
- долговечность;
- простота обслуживания.
Корпус системы изготавливается из стеклопластика или полипропилена. На продукцию действует гарантия сроком 5 лет.
Наши преимущества:
- соответствие продукции ГОСТам и нормам безопасности и экологии;
- предоставление более доступных цен в силу собственного производства оборудования;
- комплексное решение задач за счет разнообразия продукции (в том числе для водоснабжения) и условий сотрудничества;
- квалификация и профессиональный рост компании и персонала;
- доставка оборудования по Москве, области и регионам страны.
Расчет стоимости КНС производится индивидуально.Чтобы узнать, какие у нас есть предложения, и выбрать подходящее, свяжитесь с нами удобным способом.
Это интересно: Расстояние от септика до дома, нормы по СНиПу
Классификация канализационных станций
Габариты насосных станций бытовой канализации могут быть самыми разными. Они могут помещаться прямо за унитазом и сразу откачивать из него стоки в нужном направлении, а могут выглядеть как врытые в землю горизонтальные резервуары объемом в десятки кубометров.
Но СПС отличаются не только размерами. Ниже представлены классификации насосных станций для жидкого навоза по различным параметрам.
По типу установки:
- Вертикальный.
- По горизонтали.
- С самовсасывающими насосами.
Последний тип насосной станции сточных вод предполагает принудительную откачку сточных вод в здание станции и удаление их из него после очистки.
Фотографии от Можно даже поставить мини-КНС в углу ванной. Он излучает минимальный шум и имеет эстетичный корпус. Когда клапаны и расходомеры размещаются в отдельном сухом помещении, их обслуживание становится безопасным и комфортным. Выбор системы канализации с самовсасывающими насосами часто зависит от имеющегося бюджета, потому что счет идет на тысячи долларов SPS с вертикальными резервуарами в основном используются в частных домах Мини-SPS для внутренней установки SPS с отдельной запорной арматурой SPS с самовсасывающими вертикальными внешними насосами SPS для дома
По типу положения относительно земли:
- Встроенный.
- Наземный.
- Частично похоронен.
Резервуар SPS с датчиками, канализационными насосами и запорной арматурой можно разместить в земле, а систему автоматического управления можно разместить на поверхности.
По схеме управления оборудованием:
- Ручное управление. Включение и выключение модулей оборудования производится по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполнение емкости для сточных вод.
- Издалека. Используется система мониторинга состояния резервуаров, данные которой передаются на пульт дистанционного управления.
- Автомат. Управление осуществляется автоматически с помощью датчиков и реле, размещенных непосредственно в корпусе насосной станции или рядом с ней.
СПС с ручным управлением – самые дешевые, но требуют личного участия человека. В основном они используются в загородных коттеджах и коттеджах с низким расходом воды.
По характеру сточных вод:
- Для бытовых сточных вод. Разработан для работы в стандартных условиях.
- Для промышленных целей. Они изготовлены из материалов с большей устойчивостью к химически агрессивным средам и тепловым воздействиям.
- Для водосточных сетей. Оборудован дополнительными системами очистки.
- Для отстоя сточных вод. Чаще всего они используются на промышленных очистных сооружениях. Оснащен дополнительными устройствами для обработки осадочных отложений.
Выбирая модель SPS, лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.
Сферы применения, назначение и преимущества КНС
Оборудование применяется в быту для принудительного отправления жидкости из ванных, туалетов, другой сантехники в емкости для их сбора и переработки. С его помощью собирают дождевую воду, откачивают жидкость из затопленных подвалов.
Сфера применения не ограничивается бытом. КНС применяются в кафе, ресторанах, супермаркетах. Они незаменимы в химической промышленности, на предприятиях нефтеперерабатывающей отрасли. Агрегаты справляются с задачами по перекачке и сбору жидкости, если правильно подобрана мощность, проведен качественный монтаж.
Это происходит при таких условиях:
- Емкости со стоками, трубопроводы расположены ниже точки, куда необходимо транспортировать отходы.
- Рельеф не позволяет обеспечить передвижение жидкости самотеком.
- Емкость для сбора жидкости расположена далеко от точек, откуда она отводится.
С помощью КНС можно подавать нечистоты в централизованную канализационную систему, если она на большом удалении.
Это оборудование приспособлено к сложным условиям эксплуатации и отличается преимуществами:
- Поставляется в сборе готовым к работе или комплектуется всем необходимым.
- Используются современные материалы: стеклопластик, нержавеющая сталь, ПВХ. Оборудование служит более 50 лет.
- Устойчивость к воздействию агрессивных химических веществ. Сточные воды любого происхождения не повреждают агрегат.
- Работает при температуре -40…+40°С, в регионах с вероятностью землетрясений.
- Прочный долговечный корпус благодаря современной технологии изготовления.
Оборудование не требует регулярного обслуживания, экономичное в работе. Множество модификаций позволяет сделать выбор самой подходящей.
Виды и особенности канализационных насосов
Основа КНС – это ее насосное оборудование, именно оно перекачивает бытовые стоки из сантехнических приборов в септик, ливневые воды и отходы в напорный трубопровод. Чтобы агрегаты справлялись со своими функциями, необходимо правильно выбрать вид канализационного насоса, мощность, особенности управления, учесть температуру перекачиваемых стоков. Различают три основных вида оборудования:
- Погружные.
- Консольные.
- Самовсасывающие.

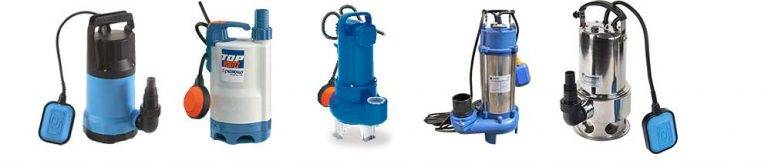

Погружной насос
Погружные фекальные насосы – оптимальный выбор для КНС. Агрегат устанавливается на дне резервуара и функционирует в погруженном состоянии. С помощью насоса для канализации в частном доме можно откачивать воду из подвала или септика. Учитывая особые условия работы, корпус оборудования изготавливается из чугуна или нержавеющей стали, эти материалы устойчивы к агрессивной среде. Монтажа насоса происходит просто: на дне устанавливается патрубок, а агрегат при опускании по направляющим под собственным весом стыкуется с ним. Работа оборудование контролируется автоматикой в виде поплавкового выключателя.
Используется два вида насосов: фекальный и дренажный. Первый рассчитан на воду без крупных частиц, а второй работает без ограничений. Дело в его конструкции — со стороны патрубка в насос устанавливается режущий элемент, который способен измельчить фекальные массы, бумагу и другой мусор. Максимальная глубина погружения агрегата зависит от производителя, обычно она составляет 7-8 метров. Оборудование может перекачивать загрязненную жидкость с различными примесями диаметром больше 35 мм. Преимущества погружного типа:
- простота обслуживания и эксплуатации;
- надежность и долговечность;
- универсальность;
- способность функционировать при низких температурах.
Погружной насос
Консольный насос
Агрегат предполагает сухую установку и используется в промышленных КНС. Перед установкой оборудования необходим монтаж отдельного фундамента и подведение трубопровода. Доступ к насосам ничем не ограничен, их легко обслуживать и ремонтировать. Достоинства агрегата:
- возможность варьировать производительность при изменении мощности электродвигателя и других деталей конструкции;
- надежность;
- простота технического обслуживания.
Самовсасывающий насос
Оборудование предназначено для перекачивания сильно загрязненных стоков. Значительный диаметр патрубка позволяет избежать засорения. Устройство используется для установки на коммунальных и промышленных станциях. Преимущества насоса:
- способен функционировать при отрицательной температуре при монтаже нагревательного элемента;
- имеет удобную конструкцию электродвигателя с фланцевым креплением;
- прокачивает стоки с крупными фракциями;
- двойное механическое уплотнение обеспечивает высокую герметичность.
Основные правила длительной эксплуатации
Для того, чтобы увеличить срок эксплуатации насосной станции, необходимо проводить техническое обслуживание, согласно инструкции по эксплуатации от производителя. Также следует проводить периодические проверки работоспособности оборудования
Особое внимание надо уделять герметичности резервуара, так как из-за некачественного материала могут появиться трещины
Чтобы КНС функционировала стабильно и долго, необходимо избежать попадания в канализационную систему следующего мусора:
- Пакеты и строительный мусор. Остатки цемента, в сочетании с песком, могут застыть посредине трубопровода и для чистки потребуется приложить массу средств и времени.
- Материалы, которые со временем не разлагаются. К ним относятся сигаретные фильтры. Вещество, из которого они сделаны, при большом количестве создаёт серьёзные пробки в канализационной системе и может помешать работе насосной станции.
- Остатки масла. Данный продукт, полученный путём переработки нефти, может нарушить работу станции агрессивными элементами своей структуры.
Одновременно с техническим осмотром насоса следует делать чистку трубопровода, который идёт к нему и от него. Сточные отложения могут создавать не только пробки, но и существенный налёт, который въедается в поверхность трубы
При ремонте насоса очень важно использовать только оригинальные детали и расходные материалы. Некачественные подделки сделают срок эксплуатации ещё меньше и создадут нагрузку на другие узлы устройства
