Канализационная насосная станция (КНС): виды, устройство, монтаж и обслуживание

Фекальный насос: конструкция, виды, назначение

Фекальный насос изготавливается в корпусе стойком к коррозии, его основная особенность – установка на ведущем валу измельчающего механизма. Это может быть нож или режущая кромка. Канализационные насосы с измельчителем, работающее от 220 В, устанавливаются в квартирах, частных домах и учреждениях, где есть риск засорения трубопровода. Их проточные каналы имеют большой диаметр и способны принимать стоки с фракциями до 10 см. Контроль пуска и остановки оборудования происходит с помощью автоматики.

Принцип работы фекального насоса с измельчающим механизмом

Оборудование устанавливается около унитаза, после слива вода поступает в накопительную камеру. Специальный датчик фиксирует возрастающее давление воздуха и подает сигнал на реле, запускающее электродвигатель. Одновременно включаются ножи, которые перемалывают мусор. Жидкость под давлением отправляется в отводную трубу и по ней транспортируется до стояка. После откачки датчик фиксирует снижение давления и отключает реле двигателя.

Фекальный насос с измельчителем

Виды насосов

Станции, оборудованные таким насосом, компактны, универсальны, работают бесшумно, просты в обслуживании. Агрегаты выпускаются с учетом условий, в которых им придется перекачивать стоки. Канализационные насосы для дома делятся на четыре группы:

1. Устройство с измельчителем для откачки бытовых стоков низкой температуры. Агрегат предназначен для стоков с крупными фракциями, например, из унитаза. Его устанавливают в туалете на цокольном этаже, когда стояк расположен далеко, а общий уровень канализационной системы выше, чем у размещенных здесь приборов. При заполнении стоками накопительной емкости, включается откачивание и работа ножей. Жидкость принудительно отправляется в общую систему.
2. Агрегат без ножей, предназначенный для горячих стоков из бани или сауны, а также душа и стиральной машины. Расчетная температура воды до 90 градусов.
3. Насос без режущих деталей для откачки сточных вод из бассейна или затопленного подвала. Модель отличается самой доступной стоимостью.
4. Оборудование с измельчителем для транспортировки горячих стоков. Универсальный агрегат, который можно использовать в частном доме или бане при наличии туалета.

Способы установки

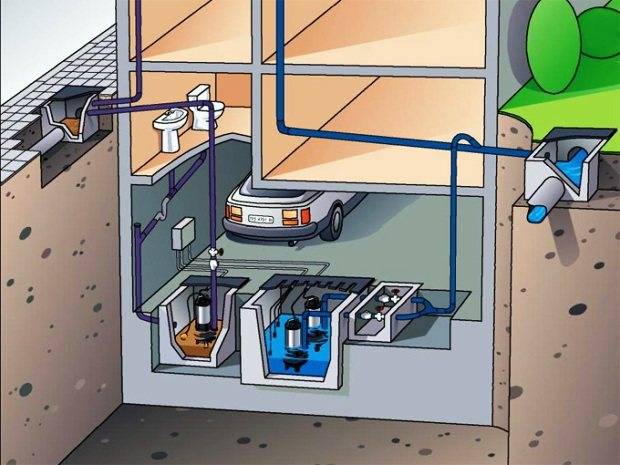

1. Насос канализационный погружной – устанавливается в сточную яму или резервуар, полностью погружаясь в жидкость. Самый популярный вариант для бытового использования.
2. Полупогружной – насосная часть агрегата опускается в воду, а двигатель остается на поверхности. Такая модель может использоваться для перекачивания воды при высокой температуре.
3. Наружный – аппарат устанавливается около канализационного колодца, в который опускаются заборные шланги. Такое оборудование можно переносить в нужное место.

Монтаж погружного насоса

Как установить КНС

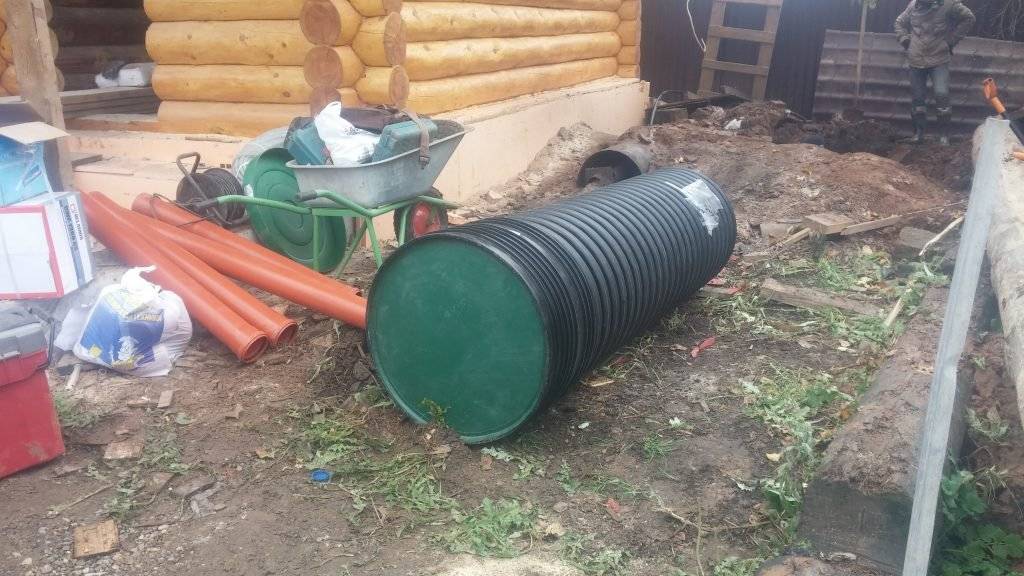

Для начала доставляем необходимые для монтажа материалы и инструменты на место установки. Начинаем копать котлован под КНС и…

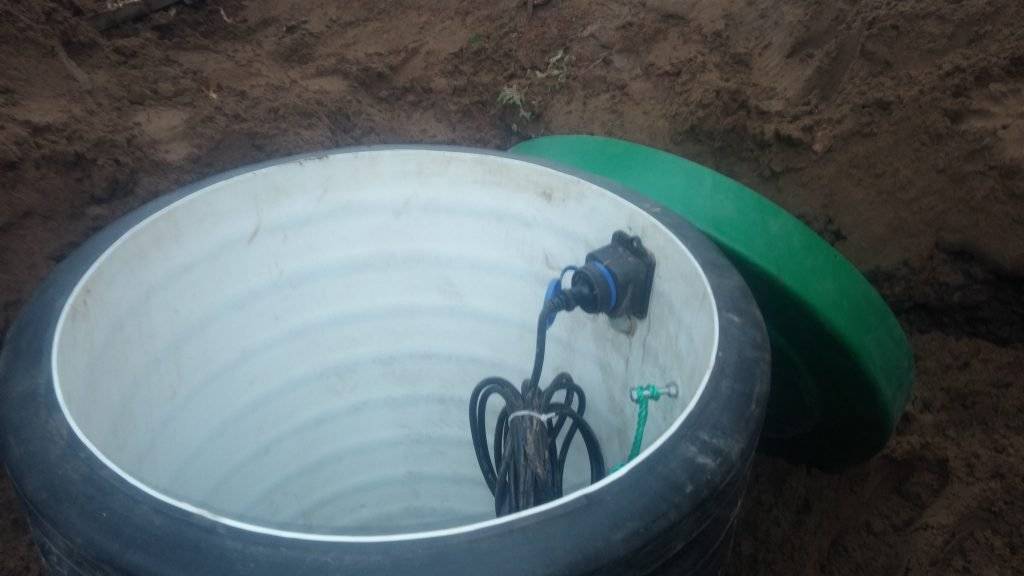

Параллельно устанавливаем внутри тубы розетку для подачи питания на фекальный насос. Перкой сверлится отверстие и продевается кабель в гофре. Кабель монтируется к розетке, а розетка привинчивается на саморезы к стенкам тубы.

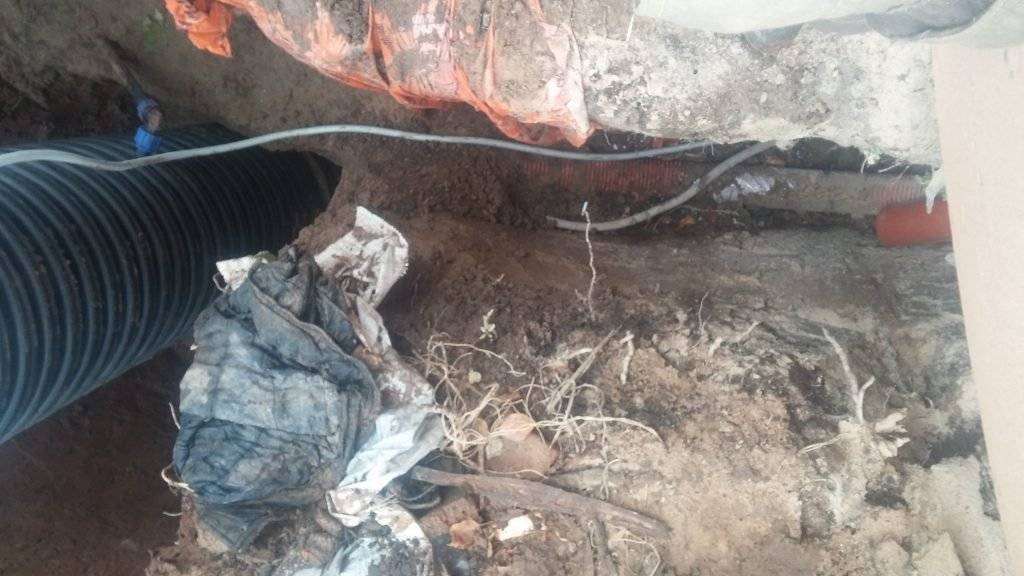

Отводящая труба уже в траншее и выведена в центральную канализацию, оставалось соединить ее со станцией. Копаем котлован для установки канализационной насосной санции.

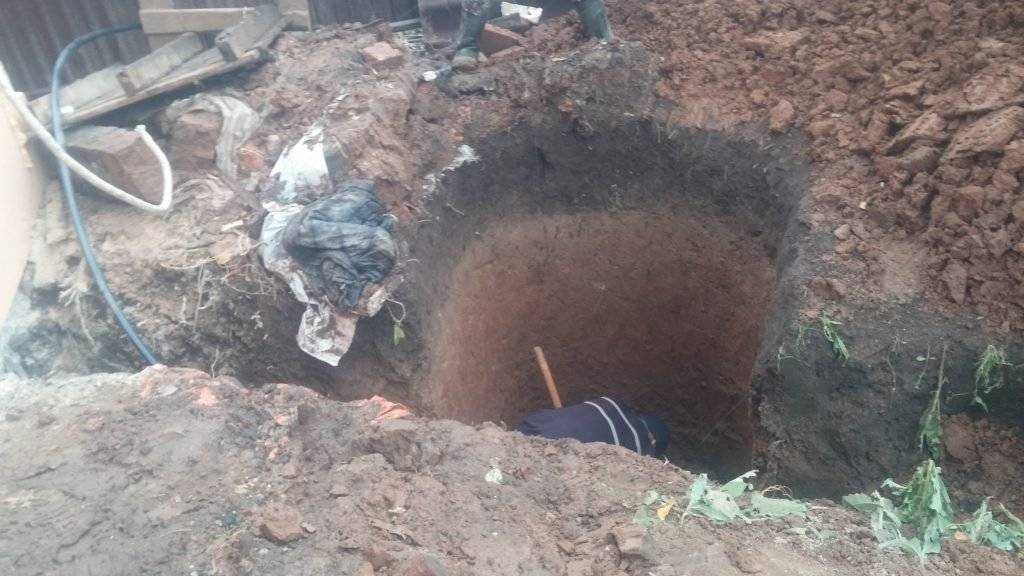

Когда котлован выкопан до необходимой глубины, в нашем случае это 225  см, делаем песчаную подушку и выравниваем дно котлована. Закладываем направляющие для опускания жб плиты.

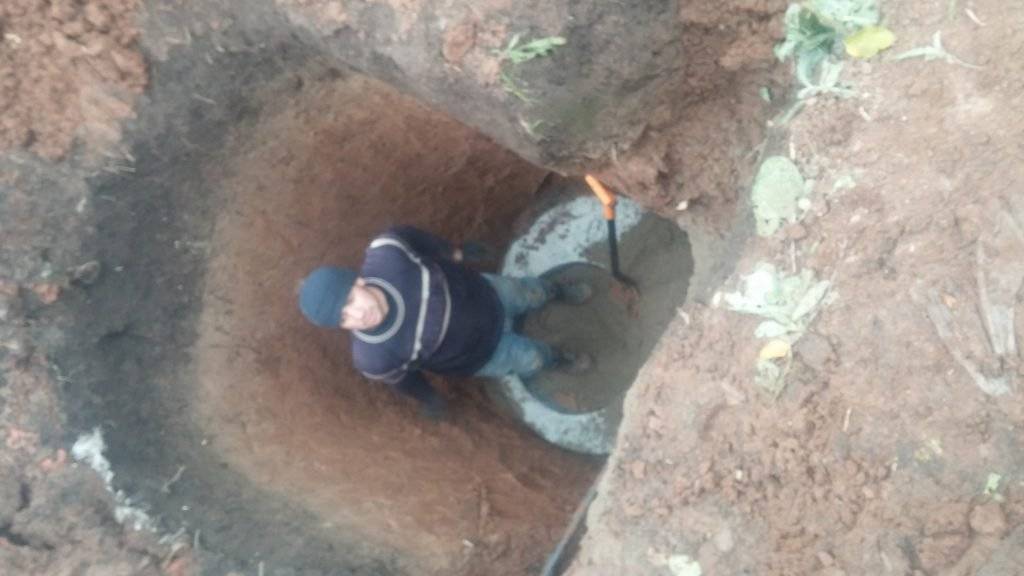

К этому времени нам подвозят железобетонную плиту, с помощью которой мы заякорим наш ашгрегат. Так как во двор кран-борт заехать физически не мог, плиту мы транспортировали вручную метров так 30.

Железобетонная плита на месте, можно начинать опускать тубу в котлован.

Хороша туба еще тем, что она легкая так как состоит только из пластика, мы легко опустили ее и установили на место. Далее с помощью троса туба была надежно закреплена к жб плите. Теперь можно заводить отводящую трубу (ПНД 32) и начинать закапывать.

Закапывается туба конечно же песком, чтобы засыпка была плотной. Укладывается электрический кабель в траншее.

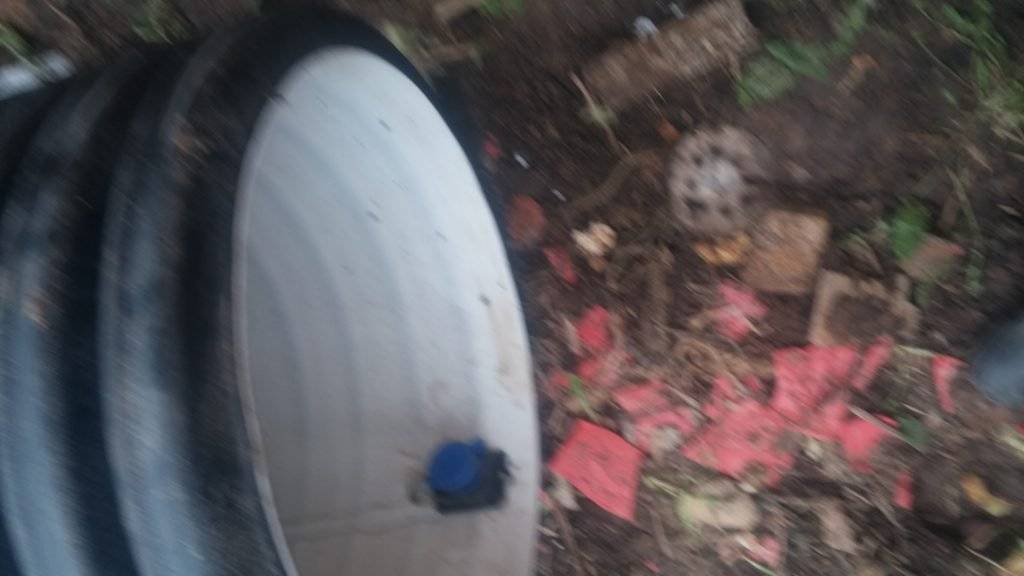

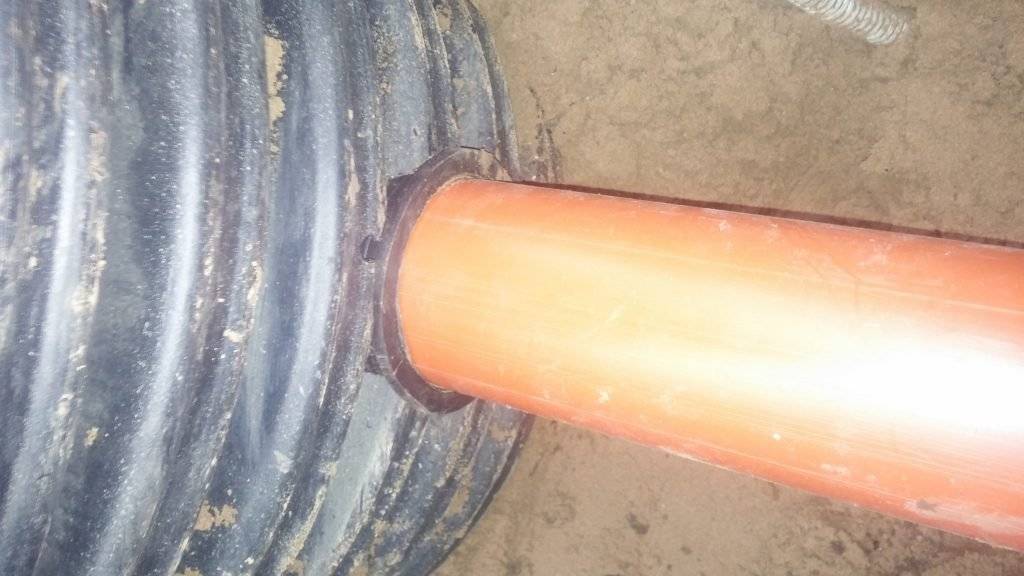

Для врезки подводящей канализационной трубы в корпус станции понадобился шуруповерт для сверления отверстия под лезвие лобзика и сам лобзик. Был вырезан круг и заведена канализационная труба с резиновым уплотнением.

Осталось только закопать…

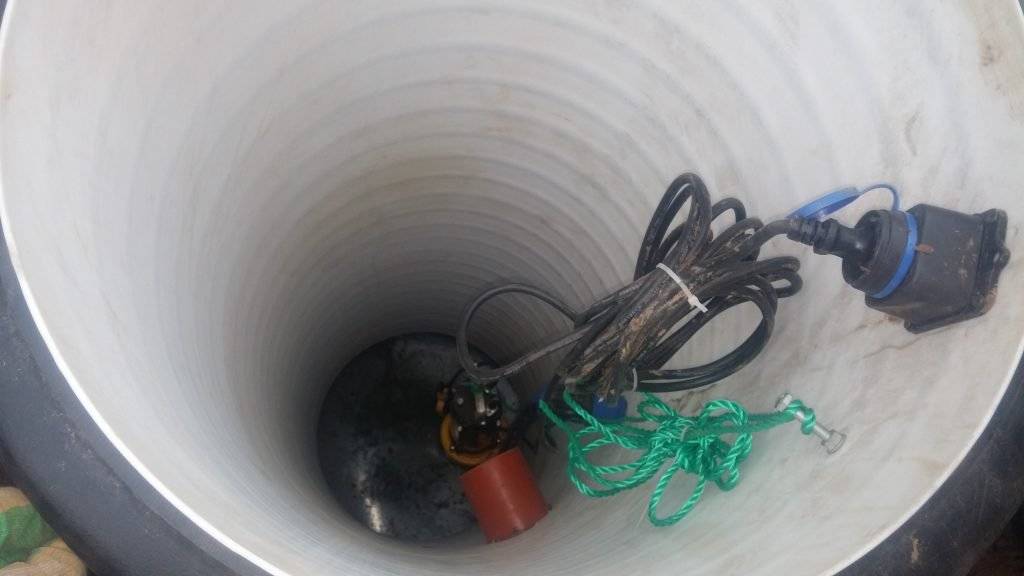

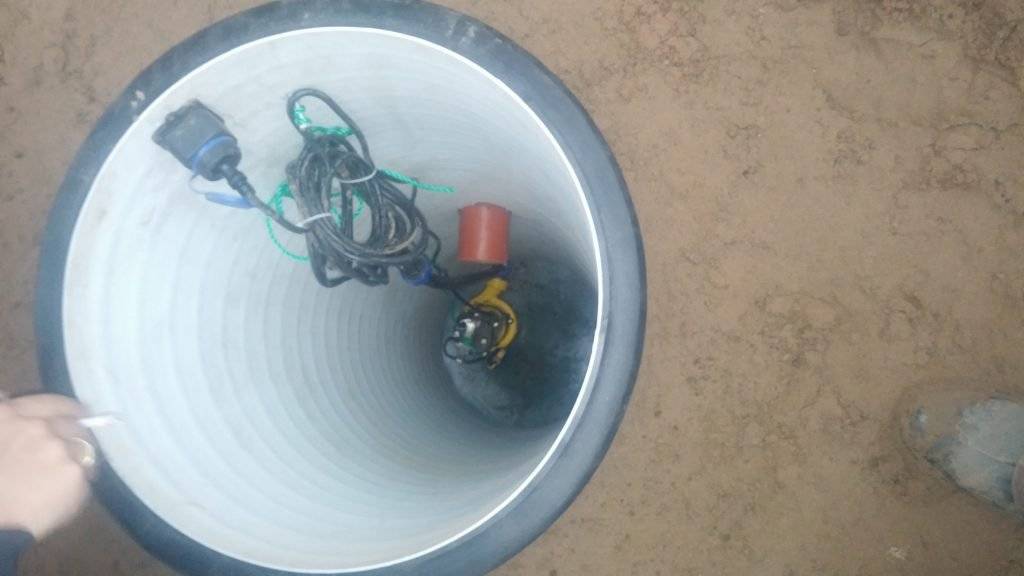

Так как туба узкая, насос в нашу КНС мы установили на первом этапе и опускали тубу уже с установленным насосом.

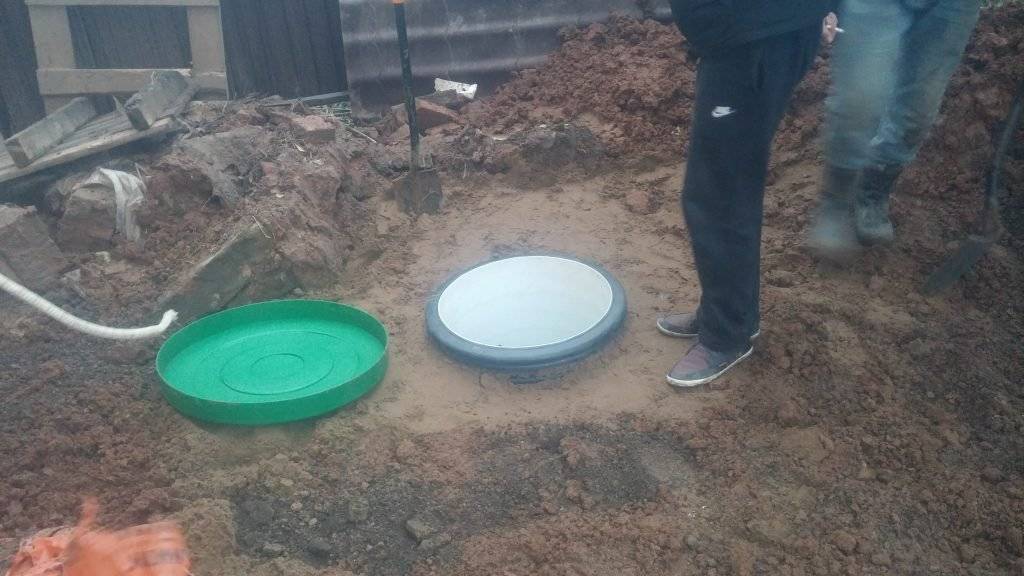

КНС закопана наполовину.

Наша КНС готова, осталось лишь проверить правильность ее работы. Так как баня еще не достроена и воды там нет, воду мы взяли из дома и с помощью шланга наполнили до уровня включения насоса. Насос включился автоматически и откачал приходящие стоки.

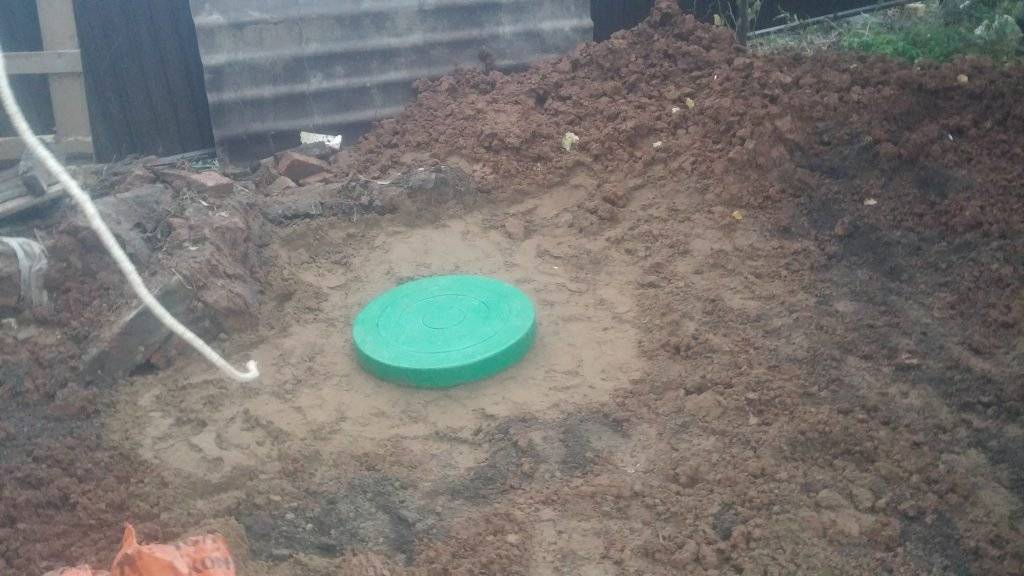

КНС закрытая крышкой.

Отводящая труба ПНД 32 в доме заведена в 50 канализационную серую трубу через переходную резинку, обеспечивающую надежное крепление и герметичность.

В целом заказчик оказался доволен проделанной работе, и пообещал рекомендовать нас своим друзьям.

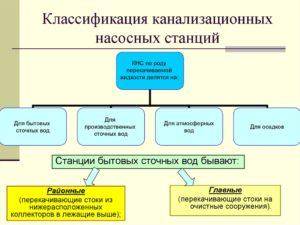

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.

Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.

По типу установки:

1. Вертикальные.
2. Горизонтальные.
3. С самовсасывающими насосами.

Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.

Галерея изображений

Фото из

Разместить мини-КНС можно даже в углу санузла. Он издает минимум шума и имеет эстетичный корпус

Когда вентили и расходометры расположены в отдельном сухом помещении, их обслуживание становится безопасным и комфортным

Выбор канализационной системы с самовсасывающими насосами зачастую зависит от имеющегося бюджета, ведь счет идет на тысячи долларов

КНС с исключительно вертикальными емкостями используются преимущественно в частных домах

Мини-КНС для внутридомовой установки

КНС с отдельно расположенной запорной арматурой

КНС с самовсасывающими насосами

Внешняя вертикальная КНС для дома

По типу расположения относительно земли:

1. Заглубленные.
2. Наземные.
3. Частично заглубленные.

Резервуар КНС с датчиками, насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.

По схеме управления оборудованием:

1. С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
2. Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
3. Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.

КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.

По характеру канализационных стоков:

1. Для хозяйственно-бытовых стоков.
2. Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
3. Для ливневых сетей. Оборудуются дополнительными системами очистки.
4. Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Классификация канализационных станций

Классификация канализационных станций.

По габаритам станции различные – от компактных, размещаемых в санузле, до цистерн на десятки кубов. Габариты – не единственное различие в моделях. КНС классифицируются по многим другим признакам.

Основной узел оборудования – насос.

Бывают такие типы помп:

1. Погружные напорные. Постоянно находятся в перекачиваемой жидкости. Поэтому корпуса изготавливают устойчивыми к химически активным веществам. Не требуют отдельного места, хотя при необходимости можно установить на поверхности. Помпа постоянно охлаждается, поэтому служит долго.
2. Консольные. Агрегаты с большими габаритами и мощностью. Используются в промышленности. Устанавливаются на бетонную площадку.
3. Поверхностные самовсасывающие. Способны перекачивать нечистоты с высокой степенью загрязненности, твердыми включениями. Удобны в обслуживании. Закачивают стоки в корпус станции, откуда их удаляют очищенными.

Возможна установка в горизонтальном, вертикальном положении. Располагают в углублениях, на поверхности. Основное оборудование может быть заглубленным, а блок управления – снаружи.

Руководство работой станций осуществляется по схемам разной сложности.

Возможны такие виды управления:

1. Ручное – простое и надежное. Модули запускаются и отключаются в зависимости от степени заполнения резервуаров, которые проверяются человеком. Применяются в частном секторе, при небольших объемах стоков.
2. Дистанционное. Датчики контролируют состояние емкостей, сведения отражаются на пульте. С него управляют работой насосов.
3. Автоматическое. В резервуаре КНС или поблизости находятся датчики и реле.

Оборудование различают также по типам сточных вод:

1. Для нечистот из частного дома, небольших заведений. Эксплуатируется в стандартных условиях.
2. Промышленное. Для оборудования, размещенного в емкостях, помп используются материалы, устойчивые к химическим веществам, изменениям температуры.
3. Для ливневой канализации. Оснащается дополнительным оборудованием.
4. Для стоков с осадками. Применяется преимущественно в больших системах канализации. Требует дополнительного оборудования для работы с отложениями.

Монтаж и обслуживание КНС

В соответствии с требованиями СНиП 2.04.03-85 расстояние от КНС до жилых зданий принимается в зависимости от пропускной способности станции. Если этот параметр ≤ 200 м3/сутки, то санитарно-защитная зона (ССЗ) должна быть не менее 15 метров. Удельное среднесуточное водопотребление на 1 человека составляет 0,16-0,23 м3/сутки. Семья из 5 человек потребляет за сутки около одного кубического метра воды. Если стоки после КНС будут отстаиваться в септике, то расход принимается с 3-х дневным запасом. В любом случае, нехитрый расчет показывает, что производительность станции будет меньше 200 кубометров, а значит 15 метров – это тот минимум, на который нужно ориентироваться. Но, в конечном итоге все решает проект КНС. После согласований там может стоять и пять метров ССЗ – проверяющие вам слова не скажут.

Монтаж КНС

Монтаж КНС (модульной) будет проходить в следующем порядке:

• Механизированным способом выкапывают котлован. Дно уплотняют слоем гравия. Сверху – 10 см утрамбованного песка.
• Собирается опалубка железобетонного основания КНС, после чего производится заливка. Слой бетона должен быть не тоньше 30 см.
• Когда бетон набирает марочную прочность (28 суток), начинается установка КНС. Емкость выставляют по уровню, а ее основание крепят к фундаментной плите анкерами. Если существует опасность выталкивания станции грунтовыми водами, то ее корпус «пригружают» товарным бетоном.
• Производят послойную (по 50 см) засыпку и трамбовку грунта. В процессе подключают самотечный и напорный трубопроводы.
• В резервуар опускают насосы, подсоединяют их к направляющим и трубопроводам. Выставляют поплавковые датчики.
• К станции и шкафу управления подводят электричество, делают заземление.
• Надземная часть резервуара утепляется.

Обслуживание модульной КНС

У автоматической КНС, отводящей хозяйственно-бытовые стоки от дома (коттеджа) довольно низкая интенсивность работы. Поэтому профилактический осмотр и обслуживание КНС достаточно проводить раз в сезон (зимой раз в месяц). Порядок следующий:

• Показания на щите управления сверяются с рабочими (проектными). Расхождение не должно превышать 10 %.
• Периодически, вручную, опорожняется корзина мусоросборника.
• Подтягиваются разболтанные крепления лаза, лестницы и площадки.
• Минимум раз в год должна проводиться чистка КНС (стен и дна) водой из поливного шланга под напором.
• Производится проверка состояния арматуры с площадки обслуживания, путем пробного открытия и закрытия задвижек. Показания манометра на напорном трубопроводе и газоанализатора сверяются с рабочими характеристиками.

Ремонт. Если при откачке насос издает посторонние шумы, то систему отключают от электроэнергии и перекрывают запорную задвижку. Аппарат извлекают по направляющим на поверхность, промывают холодной водой и проводят осмотр. При необходимости меняют прокладки, подшипники, подтягивают крепления. После осмотра (ремонта) оборудование возвращают в рабочее положение, проследив, чтобы защелкнулась автоматическая муфта.

Отводим стоки из подвального или цокольного помещения

Именно эту задачу по принудительному удалению бытовых нечистот в индивидуальном строительстве приходится решать чаще, но и вариантов решения ее значительно больше. Есть технологичнее, но дороже, а есть и вовсе не сложные и недорогие в исполнении.

Первый – установка подходящего по параметрам сололифта с подъемом на заданную высоту и вывод в самотечную систему, обеспечивающую водоотведение из помещений, расположенных выше уровня земли.

Второй – устройство емкости для сбора жидких нечистот и вывод насосом непосредственно в септик (выгребную яму) или так же, как в предыдущем варианте, в самотечную систему домовой канализации.

Рассмотрим оба подробнее.

Типы канализационных насосных станций

Бытовые КНС могут иметь разные габариты. Одни из них выполнены в виде цистерн, расположенных горизонтально, их монтируют в котлован. Другие имеют компактные размеры, позволяющие установить станцию непосредственно за унитазом, что дает возможность быстро отводить отходы.

Однако станции имеют различия не только по габаритам, но и по другим показателям. Далее можно ознакомиться с основными их классификациями.

По типу конструкции:

• Вертикальные.
• Горизонтальные.
• С самовсасывающими насосами.

Последние представляют собой систему принудительного закачивания стоков в резервуар и их удаления оттуда после очищения.

По расположению относительно нулевой отметки:

• Подземные.
• Расположенные на поверхности.
• Станции частично заглубленного базирования.

Корпус КНС, включая датчики, насосы, клапаны, задвижки может быть размещен ниже нулевой отметки, при этом вся автоматика – на поверхности.

По способу управления:

• Дистанционные . Все манипуляции производят удаленно с помощью установленной системы мониторинга и дистанционного пульта.
• Автоматические . Управление происходит с помощью датчиков и реле, расположенных в самом корпусе насосной станции или рядом с ней.
• На ручном управлении . Запуск и остановку устройств оборудования осуществляет персонал, самостоятельно проверяя уровень воды в резервуарах КНС.

Третий тип управления предполагает обязательное участие людей, при этом цена на него самая низкая. Подобное оборудование чаще всего устанавливают в коттеджах и на дачах с небольшим расходом воды.

По характеру поступающих стоков:

• Станции, предназначенные для удаления хозяйственно-бытовых стоков в нормальных условиях.
• Станции, используемые в промышленности. Они изготовлены из особо прочных составов, а также устойчивы к воздействию ядовитых химических веществ и высоких температур.
• КНС, предназначенные для отведения ливневых стоков и оснащенные добавочными фильтрующими элементами.
• КНС для осадочных сточных вод. Такие станции, как правило, востребованы на крупных предприятиях, где предусмотрены дополнительные механизмы для переработки иловых осадков.

Выбирая подходящий тип канализационной насосной станции, не стоит ориентироваться только на классификацию, не лишним будет прислушаться к советам профессионалов, которые помогут подобрать оптимальное решение для каждого конкретного случая.

Какие ошибки допускают при монтаже канализационной станции?

Поскольку установка канализационной системы предусматривает ряд обязательных последовательных действий, необходимо придерживаться важных моментов. Даже малейшей ошибки могут привести к неправильной и неэффективной работе насосов.

Рассмотрим самые распространённые ошибки, которые влияют на работу станции в дальнейшем:

• неправильная засыпка грунтом. Если вы используете крупные фракции, неправильно утрамбовываете, в дальнейшем земля просядет. Это приведёт к тому, что насосная станция не будет надёжно зафиксирована;
• использование разных засыпок при уплотнение резервуара. Если вы комбинируйте грунт с песком, землёй, это скажется на положении станции. В результате несоответствие материалов приведет к перекосам, что в дальнейшем повлияет на работу системы.

Также специалисты не рекомендуют использовать клинья для выравнивания фундамента. При смещении резервуара КНС существуют риски повреждение трубопровода. Только геодезисты могут определить состав основания и его особенности. Если вы купили дорогостоящее оборудование и ждёте от него высокой производительности, монтаж насосной станции лучше доверить специалистам.

Канализационные насосные системы всегда нуждаются в обслуживании. После монтажа вы не можете забыть об этом, пустив на самотёк работу системы по перекачиванию жидкости. В обслуживание нуждаются резервуар и насосы.

Регулярно необходимо проверять автоматику, уровень масла в насосах, чистить фильтры. При скоплении иловых отложений на дне, их нужно удалять. Только в таком случае вы сможете гарантировать эффективную работу насосной станции и длительный срок эксплуатации.

Особенности конструкции насосных канализационных станций

Бытовая канализационная насосная установка представляет собой емкость накопитель со встроенным электрическим насосом. Поступающие по подводящим трубопроводам стоки собираются в пластиковом контейнере, при достижении определенного уровня система автоматики (в большинстве случаев поплавкового типа) включает в работу насосное оборудование.

Конструкция канализационной станции

Наиболее эффективными считаются насосы с режущим механизмом, способные обеспечить перекачку фекальных стоков по трубопроводам небольшого сечения. При этом подобные малогабаритные устройства способны обеспечить подъем отходов жизнедеятельности человека на значительную высоту.

Для предотвращения обратного движения стоков в конструкцию установки включена система обратных клапанов и коммутационных кранов, позволяющих перенаправить стоки в различные трубопроводы.

Наибольшим спросом пользуются модели, способные обеспечить перекачку стоков от нескольких бытовых приборов одновременно. Так в квартире или доме целесообразно ставить агрегат, к которому можно подключить унитаз и ванную или душевую кабину.

Для изготовления бытовых станций в основном применяют устойчивые к коррозии и воздействию агрессивных сред материалы. В большинстве случаев это различные виды полимеров, но все чаще можно встретить бытовые канализационные установки из стеклопластика или полиэтилена, отличающиеся значительным рабочим ресурсом. Такой насос способен обеспечить функционирование напорной канализации на протяжении 50 лет.

Компактные размеры пластиковых канализационных установок позволяют разместить их непосредственно за унитазом, поэтому они нисколько не портят интерьер комнаты. При этом такой малогабаритный агрегат способен обеспечить перекачку даже большого объема канализационных стоков.
