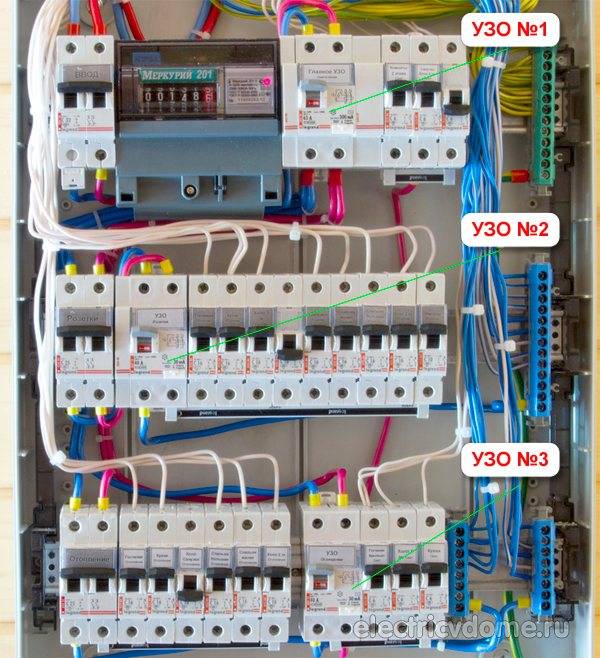

Вариант №3. Минимум три УЗО — идеально
Почему я считаю что в квартире необходимо устанавливать минимум три УЗО? Отключение дифференциальной защиты происходит по нескольким причинам:
- Прикосновение человека к токоведущим частям. Это самый простой случай и для приведения электросхемы в рабочее состояние достаточно включить УЗО или дифавтомат.
- Нарушение изоляции между частями оборудования, находящимися под напряжением, и заземлённым корпусом или водопроводом. В этом случае установка нескольких приборов упростит поиск неисправности.
- Превышение фонового тока утечки над уставкой УДТ. Для предотвращения ложных срабатываний так же необходимо устанавливать несколько защитных устройств.
В обычной квартире достаточно двух штук с уставкой 30мА, но здесь есть один нюанс — для защиты от замыкания на землю и поражения людей электрическим током стиральную машину и розетки рекомендуется подключать через УЗО с уставкой 10мА. Такие приборы могут срабатывать при токе утечки всего 5мА, поэтому они подключаются только к отдельной линии.

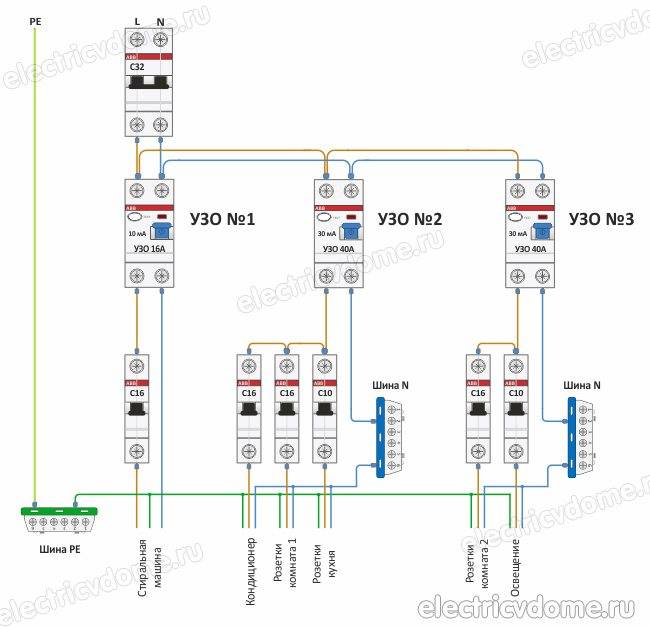

Соответственно, для более надёжной защиты и упрощения поиска неисправностей необходимо установить 3 защитных устройства:
- для кухонных розеток, включая посудомоечную машину — 30мА;
- для комнатных и коридорных розеток и освещения — 30мА;
- для розеток в ванной, включая посудомоечную машину — 10мА.
При увеличении количества групп потребителей количество УДТ желательно увеличить. Поэтому на вопрос сколько УЗО нужно на квартиру однозначного ответа не существует. Необходимое количество защитных устройств зависит от схемы электропроводки.
| Совет! В частном доме целесообразно установить отдельный прибор для линий, идущих в гараж, сарай, времянку и для уличного освещения. |
Некоторые «специалисты» советуют вместо нескольких приборов с уставкой 30мА подключать одно устройство с током срабатывания 100мА. Это делать нельзя, потому, что такой ток является смертельно опасным для человека. Кроме того, в месте нарушения изоляции будет выделяться мощность до 22Вт.
Это сравнимо с мощностью пламени карманной зажигалки и может привести к возгоранию рядом расположенных горючих материалов и пожару.
Недостатки при установке большого количества УЗО
Основной недостаток большого количества защитных приборов — высокая стоимость этих устройств. Кроме того, это увеличивает размеры электрощитка, а совмещение функций УЗО и автоматического выключателя в одном дифференциальном автомате ещё больше увеличивает стоимость электропроводки.
Поэтому при определении, сколько УЗО нужно на квартиру, необходимо выбирать оптимальное соотношение между достоинствами и недостатками большого количества приборов.
Если установка для каждой линии отдельного автомата является необходимостью, без этого линия не является отдельной, то количество УЗО можно уменьшить и присоединить к одному прибору линии, подключающиеся к разным автоматическим выключателям.
| Информация! При подключении к одному УЗО нескольких линий номинальный ток прибора определяется общим током автоматических выключателей, но не больше, чем ток вводного автомата. |
Где применяется УЗО?
Для того чтобы ответить, где необходимо использовать УЗО, обратимся к ПУЭ (7 издание), а именно пунктам 7.1.71-7.1.85. Сделаем «выжимку» из этих требований:
- УЗО необходимо для отключения поврежденных участков цепи и для предотвращения поражения током человека или возгорания проводки;
- УЗО применяется на групповых линиях, питающие штепсельные розетки розетки для переносных электроприемников;
- В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках. Для частного дома — в распределительном щитке или ВРУ;
- Рекомендуется применять УЗО с функцией отключения сверхтоков (диф. автомат) для линий, питающих штепсельные розетки. В случае если таких линий много, в целях экономии можно использовать после УЗО группу автоматических выключателей. (п. 7.1.79);
- Для линий, питающих штепсельные розетки, необходимо применять УЗО с диф. током срабатывания не более 30 мА. (п. 7.1.79). Для защиты от возгорания используются УЗО на 300 мА. Такое УЗО устанавливают после счетчика, до распределения на отходящие линии;
- Уставка (предельно допустимое значение параметра) по времени у вводного УЗО должна быть больше в 3 раза, чем уставка УЗО на отходящих линиях. Это обеспечит селективность защиты. То есть при повреждении на отходящей линии, вводное УЗО не успеет сработать, и отключиться лишь поврежденный участок. (п 7.1.73);
- УЗО не должно срабатывать при исчезновении в сети напряжения.
Где ставить?
Ставим в распределительных квартирных щитках и щитках частных домов на линии, питающие розетки. Для трехфазных приемников (например, трехфазных станков) применяем четырехполюсное (3-х фазное) УЗО, для однофазных – двухполюсное (однофазное) УЗО. Применять 3-х фазное УЗО для 3 отходящих линий нельзя. Несимметричная нагрузка вызовет ложное срабатывание УЗО (например, после 3-х фазного УЗО, фазы ушли на разные постройки).
Схемы подключения ВДТ
Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.
Пример из инструкции для УЗО ABB F200
Я разделяю схемы подключения УЗО на 2 вида:
- Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).
Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов
Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А
В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

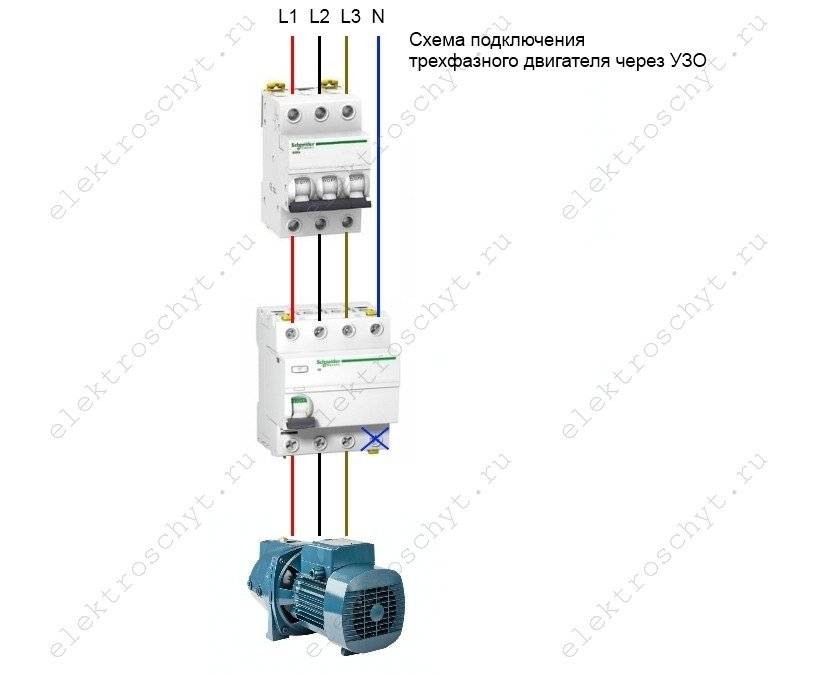

Схема подключения трехфазного электродвигателя
Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.
УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.
УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

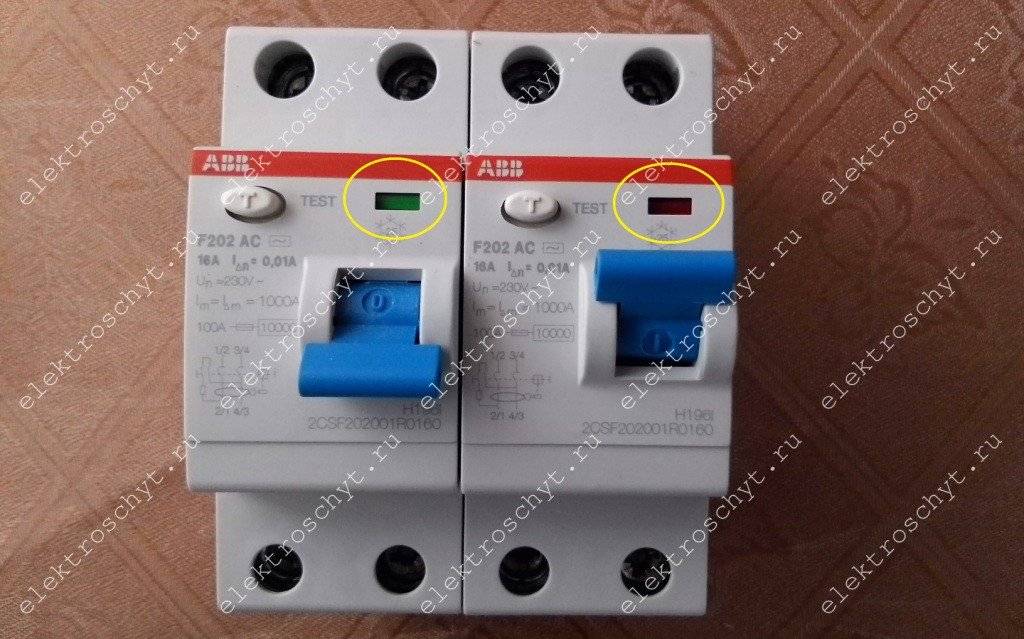

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

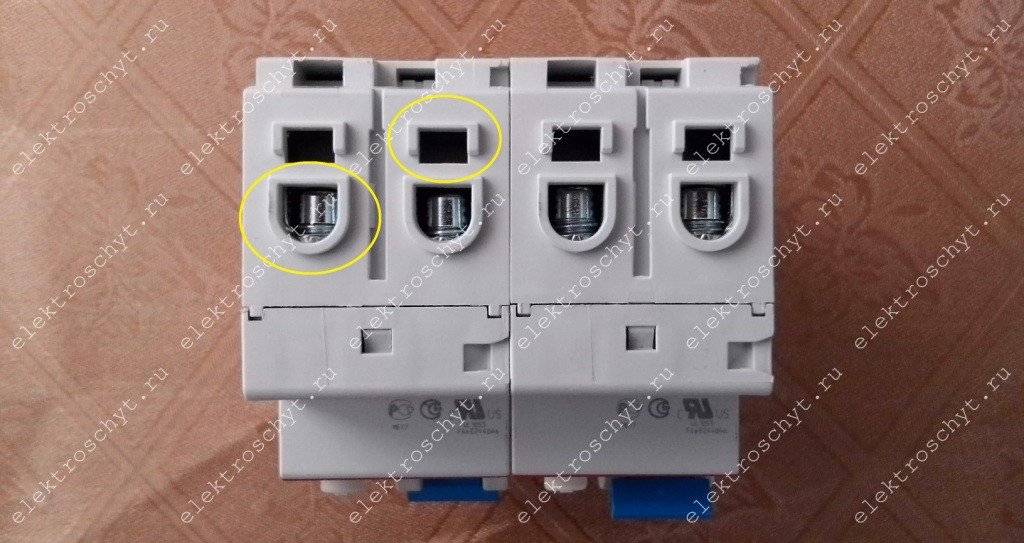

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.
Спасибо за внимание
if (w.opera == “”) {
d.addEventListener(“DOMContentLoaded”, f, false);
} else { f(); }
})(window, document, “_top100q”);
Варианты схем
Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.
Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.
УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.
Подключение УЗО без заземления может быть выполнено двумя способами.
Подключение на вход
При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.
Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.
Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.
Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.
Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.
Подключение на входе и на отходящих ветвях
Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.
Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.
Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.
Наглядно общий принцип подключения УЗО на следующем видео:
Характеристики устройства
Перед тем как подключить дифференциальный автомат, необходимо его правильно подобрать. Так как изделие объединяет в себе 2 других устройства, то и характеризуется оно параметрами обоих модулей. Наиболее важные из них :
- Максимальный ток. Обозначает наибольшее значение, которое может пропускать через себя автомат без ухудшения характеристик. Его величина подбирается в зависимости от мощности и подключаемой нагрузки. На розеточные группы обычно устанавливаются модули на 16А, а на осветительные 10А.
- Тип расцепителя. Обозначается латинскими буквами и характеризуется времятоковой характеристикой, то есть во сколько раз должен быть превышен номинал тока.
- Рабочее напряжение. Осуществить подключение дифференциального автомата возможно в однофазной и трёхфазной сети. Для сети 220 В предназначены устройства с 3 винтовыми клеммами, а 380 В — четырьмя.
- Ток уставки. Определяется минимальным значением тока утечки. В бытовых помещениях используются номиналы на 10 и 30 мА.
- Класс дифференциального реле. Показывает, на какую форму сигнала реагирует модуль. Это может быть переменный, постоянный или пульсирующий ток с различным временем выдержки отключения. Выбор нужного класса происходит по типу нагрузки. В частных домах и квартирах используются автоматы A класса, для осветительных приборов AC.
- Ток отключения. Характеризуется величиной, при достижении которой происходит срабатывание устройства. Наиболее распространёнными являются автоматы, рассчитанные на 6000 А.
- Степень токоограничения. Существуют 3 класса, обозначающих время обесточивания нагрузки устройства при возникновении аварийной величины тока. Самым быстрым является третий класс.
- Температурный режим использования. Обычно он находится в интервале от -5 С до +40 С.
- Вид исполнения. При производстве дифавтоматов используются 2 типа устройств — электромеханические и электронные. Принципиальная разница между ними заключается в том, что первые могут отключать нулевой провод, а вторые — требуют для своей работы источник питания, но имеют меньшие габариты.
Номинальный отключающий ток УЗО
Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

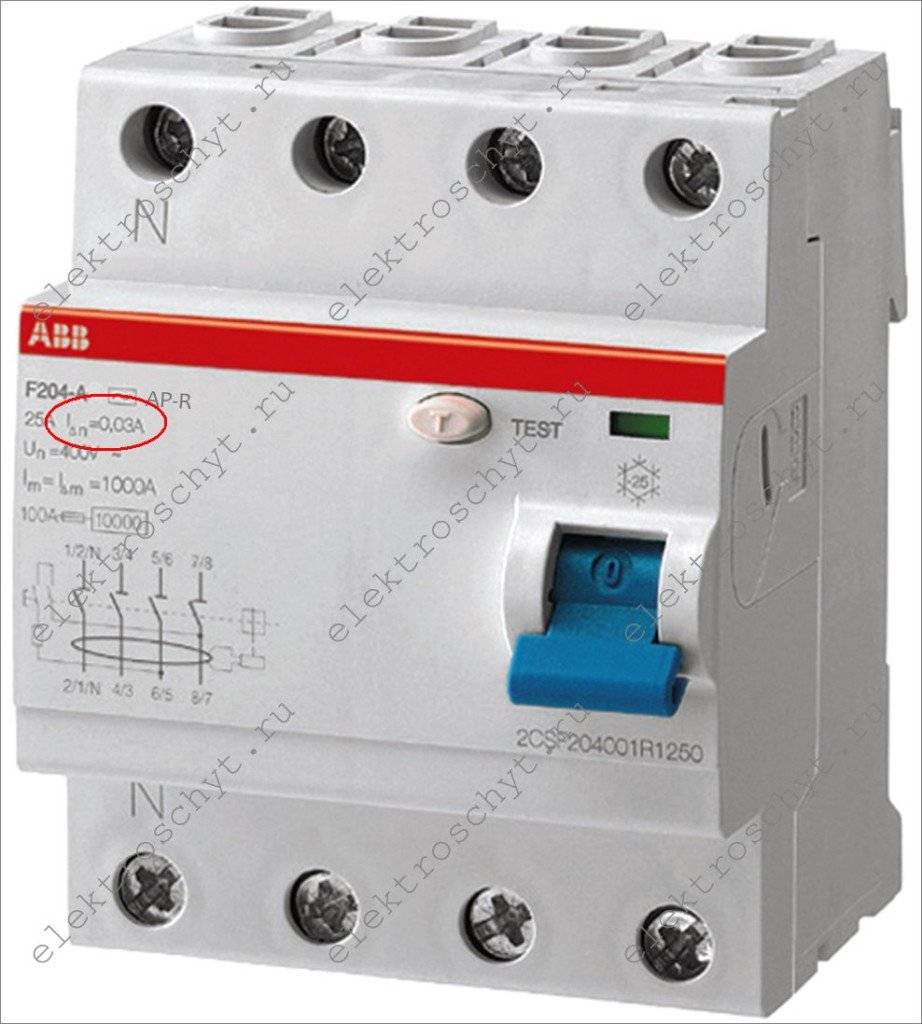

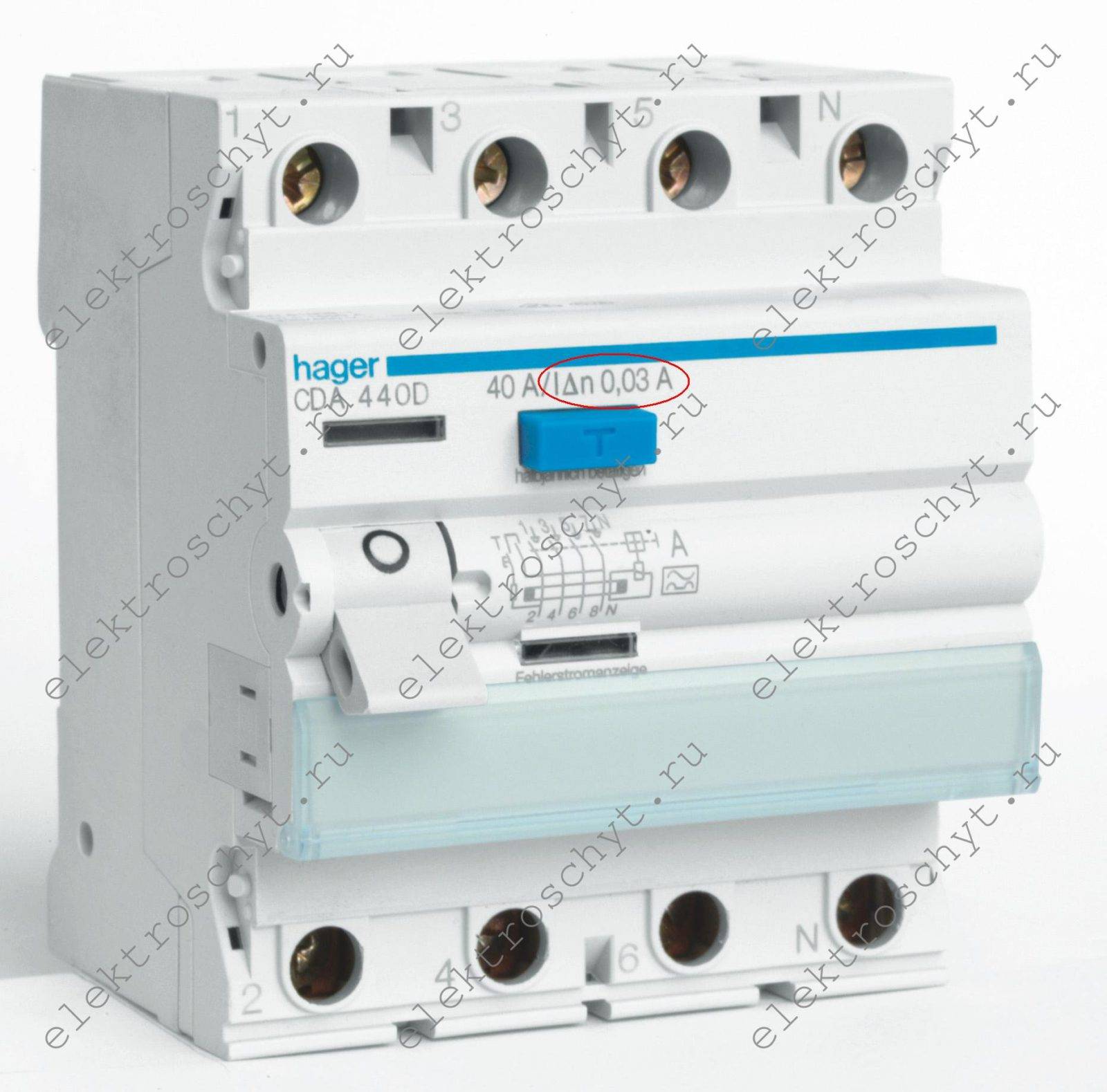

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.
УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.
СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.
Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.
УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.
УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.
ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).
УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.
В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.
Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.
Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.
В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.
Согласно свода правил по проектированию электроустановок жилых и общественных зданий:
СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.
Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.
Сколько и каких УЗО нужно для вашей квартиры или дома
Перед тем, как выбрать УЗО для квартиры или дома, нам необходимо оценить потребности и ожидания владельца жилища, которому нужна такая защита. Итак, с помощью такого прерывателя мы хотим оградить себя от следующих неприятностей:
- поражения домочадцев электрическим током;
- пожара в проводке, розетке или самом электроприборе;
- выхода из строя дорогой бытовой техники;
- замыкания или пробоя в сыром помещении (в ванной комнате, например).
При этом нам необходимо подобрать УЗО с нужным нам уровнем чувствительности, чтобы такое устройство не срабатывало на «ложные вызовы», спровоцированные электропроводкой. В итоге в городской квартире практикуется такая схема применения: противопожарное УЗО на центральной линии, отдельный прерыватель для кухни, отдельный модуль для ванной комнаты и еще одно устройство для всех остальных помещений (коридор, зал спальня). Причем хорошим тоном считается применение обособленных УЗО для водонагревателей и стиральных машин.
УЗО для квартиры или дома выбирается в соответствии с потребностями владельца
Все квартирные блоки относятся к 2-полюсным разновидностям и АС-типа. Исключением может быть лишь блок, рассчитанный на борьбу с пожаром – он относится к G-типу. В частном доме практикуется немного иная схема: противопожарное УЗО на центральной линии и прерыватели для каждой ветви, питающей отдельные комнаты. То есть количество штатных модулей безопасности должно равняться числу комнат или функциональных зон в жилище. Плюс сюда нужно прибавить отдельные УЗО для бойлеров и насосных станций.
Принцип работы УЗО
Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.
В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.
В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.
Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.
Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.
Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.
В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.
Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.
Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.
Принцип работы
Внутри УЗО находится дифференциальный трансформатор тока, который реагирует на сумму токов фазного (-ых) и нулевого проводника. В нормальном режиме токи в фазе и нуле (3 фазах и нуле — для 3-х фазного УЗО) компенсируют друг друга и срабатывание не происходит. В случае утечки тока на землю, токи не компенсируют друг друга, во вторичной обмотке трансформатора наведется напряжение и УЗО сработает.
Работает ли УЗО без заземления?
Довольно часто задают вопрос, работает ли УЗО без заземления? Ответ: да, работает
Но стоит обратить внимание, что в случае объединения нулевого рабочего проводника (N) и нулевого защитного (PE) даже в нормальных режимах работы возможна утечка тока на землю, что вызовет ложное срабатывание
Обратимся к ПУЭ (7 издание) пункт 1.74: «В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником».
Назначение и принцип действия УЗО
В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.
Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.
Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.
Схема, показывающая работу прибора в случае, если происходит пробой фазы. Сначала срабатывает реле напряжения (РН), затем контактор (К)
Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.
При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды. Подробнее об устройстве и принципе действия УЗО мы говорили здесь.
Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.
Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.
Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.
УЗО (слева) не нужно путать с дифавтоматом (справа), который объединяет функции автоматического выключателя и защитного устройства отключения, то есть может срабатывать как от перегрузки, так и от тока утечки
АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.
Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.
Способы подключения в частном доме и квартире
Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.
Если есть необходимость защиты только одного прибора, например стиральной машины или бойлера, то можно ограничиться номинальным током прибора с небольшим запасом.
В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.
Подключение по линии фазы:
Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.
По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.
Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.
Подключение к однофазной сети однополюсных и четырехполюсных УЗО
Четырехполюсный УЗО в однофазной сети
Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.
Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.
Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.
Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.
