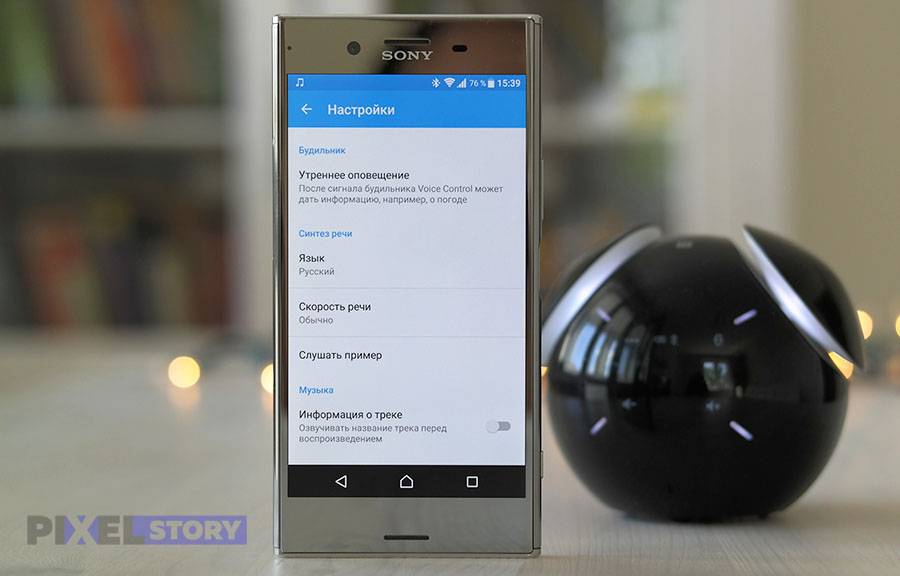

Проверьте, не подключен ли смартфон к другому устройству через Bluetooth

Если ваш смартфон сопряжен с беспроводными наушниками, динамиком или любым другим устройством через Bluetooth, возможно, что мини-джек для наушников отключен. Обычно, когда вы подключаете наушники, смартфон должен их распознавать, и все должно работать по назначению, независимо от настроек Bluetooth. Однако это бывает не всегда так.

Это быстрое и легкое решение, так как все, что вам нужно сделать, это открыть меню настроек на вашем устройстве, найти опцию Bluetooth и проверить, включена ли она, а смартфон не сопряжен с одним из других устройств, которые у вас есть в вашем доме.

Если это так, просто выключите его, подключите наушники и посмотрите, не решит ли это проблему. Если они все еще не работают, просто переходите к следующему решению в этом списке.

6 способов удалить сломанный разъем для наушников

Слишком часто конец сломанного разъема для наушников застревает в вашем телефоне или планшете. Оказывается, что эти маленькие металлические цилиндры слабы там, где (обычно) черные пластиковые кольца появляются по всей длине. Это то же самое для любых проводных наушников, будь то у вас в ушах, на ушах или над головой.

Удаление является проблемой, но, к счастью, было найдено несколько решений для удаления мусора:

  1. Внутри Биро.
  2. Суперклейка остальной части разъема.
  3. Чертеж с изогнутой точкой
  4. Зубочистка с горячим клеем.
  5. Горячая скрепка.
  6. Специальный инструмент под названием GripStick.

При извлечении сломанного компонента убедитесь, что вы держите устройство так, чтобы разъем для наушников был направлен вниз. Гравитация всегда помогает!

Кроме того, прежде чем рассматривать эти методы более подробно, обратите внимание, что следующие шаги выполняются исключительно на свой страх и риск. Хотя это менее агрессивно, чем ремонт наушников починить , неправильное движение может привести к поломке телефона или планшета полностью

Оборвался провод

Признаки поломки будут такими.

  1. Вы в одном из наушников либо в обоих услышите шуршание, а потом звук пропадёт. Значит, произошёл обрыв провода на сгибе. Вам нужно включить наушники и ощупать руками весь провод. При этом шевелите его и вращайте. В месте поломки вы услышите шуршание. Требуется пометить место, где обрыв, маркером или чем-то другим. Наушники теперь отключайте от устройства. Возьмите кусачки и оторвите на месте поломки проводок. Зачищайте его так, чтобы можно было спаять 2 конца. Спаивайте и проверяйте устройство. Нормальный ли звук в наушниках? Можно замотать это место изолентой.
  2. Когда носите наушники в сумке и т. д., нередко случается обрыв у штекера. У джека подвижность деталей большая, из-за сгибов, а потом заломов один из проводков может оборваться.

Ремонт наушников

При обладании минимальными навыками работы паяльником и тестером оборванные провода можно отремонтировать.

Поиск неисправности

В исправных наушниках звук должен быть чистым, без треска и пропадания звука, и голос говорящего на втором конце линии также должен быть без треска и обрывов. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Для проверки штекер наушников следует подключить к заведомо исправному аппарату:

  • проблемы остаются – неисправность в наушниках;
  • проблемы пропали – неисправен аппарат.

Можно поступить наоборот: подключить к аппарату заведомо исправные наушники:

  • проблемы пропали – неисправны стереонаушники;
  • проблемы остались – неисправен аппарат.

В большинстве случаев причина в обломанных проводах к штекеру или «качельке» (кнопки регулятора громкости) или в динамике. Наушник или «качельку» следует разобрать и припаять провода, а штекер поменять или отремонтировать.

Перед тем, как припаять провода, идущие к штекеру, определяется место обрыва. Это делается тестером или мультиметром, включённым на проверку сопротивлений:

  1. подключить к штекеру тестер; изгибать провод, следя за показаниями тестера;
  2. при изгибе кабеля в месте обрыва у штекера показания прибора будут меняться;
  3. если обрыв постоянный, то возможна неисправность или обрыв возле наушника.

Прозвонка проводов

При обрыве кабеля внутри штекера или невозможности снять с него защитную оболочку необходимо определить соответствие проводов динамикам, микрофону и панели управления. При этом возможны разные варианты схем соединения:

  • микрофон и «качелька» подключаются одной парой проводов или разными;
  • иногда микрофон подключается экранированным проводом;
  • общий провод один для всех элементов или для каждой детали свой.

Прежде всего, перед тем, как спаять провода наушников, необходимо найти концы, идущие к динамикам. Это делается тестером или мультиметром, включённым для измерения сопротивлений:

  1. зачистить провода на 10 мм от изоляции, если среди них есть экранированный, то он идёт к микрофону;
  2. надеть наушники и начать поочерёдно прозванивать провода;
  3. при подключении тестера к одному из каналов и общему проводнику слышен треск в одном из телефонов;
  4. к левому и правому каналу – в обоих.

Если наушники без микрофона, то кабель припаивается к штекеру, а в гарнитуре после прозвонки динамиков определяются провода, идущие к микрофону и кнопкам:

  • 4 провода. Оставшаяся подключена к микрофону;
  • 5 жил. Две оставшиеся соединены между собой и не прозваниваются с динамиком – подключены к микрофону и припаиваются к общей клемме и клемме микрофона. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу;
  • 7 жил. Это две пары – к микрофону и к кнопкам. Припаиваются по цветам параллельно на общую и микрофонную клеммы.

Как припаять наушники к штекеру

Штекер изготовлен из мягкой пластмассы, и штырь с контактными кольцами в неё залит. Для ремонта корпус придётся разрезать, а потом соединить при помощи термоусадочной трубки подходящего диаметра.

Обрыв провода, идущего к штекеру, устраняется с помощью пайки:

  1. обрезать кабель;
  2. аккуратно разрезать запаянный пластмассовый корпус и достать из него сам штекер;
  3. удалить остатки кабеля из корпуса тонким сверлом;
  4. кабель, идущий к наушникам, зачищается на длину, необходимую для пайки;
  5. тестером проверить исправность наушников;
  6. концы жил облудить на 5 мм;
  7. надеть надрезанный корпус через ранее высверленное отверстие на кабель;
  8. припаиваем провода к металлической середине штекера, согласно цветам изоляции или результатам прозванивания;
  9. середина с припаянным кабелем укладывается в пластмассовый корпус;
  10. сверху надевается кусочек термоусадочной трубки и прогревается феном.

Также производится замена штекера на наушниках.

Ремонт динамика наушников

При отсутствии звука в одном из динамиков причиной может быть обрыв провода на подключении к нему. Для ремонта неисправный наушник необходимо вскрыть. В больших моделях крышка крепится шурупами, а в маленьких – на защёлках или с помощью клея. Такие динамики вскрываются ножом, вставленным в щель между крышками.

Припаянный провод необходимо закрепить внутри. Для этого на нём завязывается узел, или он приклеивается суперклеем.

Разобранный динамик собирается, и при необходимости крышки приклеиваются друг к другу.

Знание того, как заменить провод и как поменять штекер, поможет сэкономить на приобретении новых стереонаушников, а для того, чтобы припаять штекер к наушникам, необходимо знать распиновку проводов.

Схемы распайки при количестве жил провода более двух

Пользователи часто интересуются можно ли починить наушники более сложной конструкции, когда внутри проводов больше? К одному штекеру может подходить разное количество проводков — это зависит от класса наушников:

  • моно — 2 провода, здесь трудно что-то перепутать;
  • стерео и моно — три проводка и разные схемы подключения;
  • стерео гарнитуры — 4 шт.;
  • гарнитуры или наушники с микрофоном — 5-6 шт.

Теперь о каждом классе, кроме первого, расскажем подробнее.

От каждого наушника обязательно идут две жилы в одной оплетке или в разных — это плюс и минус. Иногда в конце, при подсоединении к штекеру, конструкторы объединяют минусовые в один жгут и получается на выходе 3 штуки. Чтобы всем пользователям было ясно, приводим подробную схему распайки штекера, где видно, куда именно надо припаивать проводки согласно их цветовому оформлению.

Жесткого стандарта покрытия цветным лаком нет. Например, провода левого канала могут быть синими, белыми или зелеными.

Четыре жилы

Здесь существуют два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Важно! Микрофонный провод на первый взгляд выглядит, как одна жила, но на самом деле их две: очень тонкая жилка в полихлорвиниловой оболочке обмотана сверху медным проводом с бесцветной эмалью для защиты

5 жил и более

У различного вида гарнитур последнего класса может обнаружиться от 5 до 10 отдельных жилок, поэтому ориентироваться будет гораздо сложнее. Сигнальная жилка от микрофона всегда в оплетке одного цвета, а остальные бывают всевозможных оттенков. Ни один специалист точно вам не скажет точно, какой провод куда надо припаять. Как заменить провод от штекера на наушниках в этом случае? Здесь действует только такая методика: проверяем мультиметром каждую жилку, чтобы определить к левому или правому динамику она идет, затем находим общие, объединяем в один жгутик.

Припаивать к штекеру надо согласно схемам, которые мы показывали, или найдите в интернете отдельную схему, которая подходит для вашего случая.

Отремонтируйте таким методом вашу гарнитуру или наушники к мобильнику и сэкономьте деньги из домашнего бюджета.

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо звуковых каналов предусмотрена отдельная линия для передачи речевого сигнала со встроенного микрофона.

В случае, когда в ремонте нуждается штекер с дополнительным микрофонным контактом – в нём придётся восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные и операции и непосредственно пайка в этом случае аналогичны уже описанным ранее вариантам. Сложность здесь заключается в правильной маркировке контактов и проводов, соответствующей звуковым и микрофонным линиям. Спаять их можно по тем же правилам, но с учётом схемы разводки дополнительных цепей.

Особое внимание нужно уделить разделению (экранированию) каналов передачи звукового и микрофонного сигнала наушников. В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера

При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера.

Замена штекера

Сам штекер починить самостоятельно достаточно сложно. Намного проще заменить его новым, точно таким же. Стоит этот элемент недорого, продается в любом магазине радиодеталей.

Для замены штекера необходимо следовать следующей инструкции:

  • Прежде всего, необходимо отсоединить старый, для этого просто отрезаем его от провода, отступив 15-20 мм. С оставшегося провода снимаем изоляцию (достаточно оголить примерно 15 мм), видим три контакта: зеленый на левый наушник, красный – на правый, желтый – масса.
  • Подготавливаем контакты к пайке, залуживаем канифолью и оловом.
  • Переходим к самому штекеру, отмеряем длину, примерно равную самому джеку и аккуратно разбираем его, должна быть видна пластиковая часть, разделяющая контакты.
  • Теперь необходимо разобраться со значением контактов. Самый длинный – масса, второй – правый канал, третий – это левый канал. Внутренняя часть штекера – в зеркальном порядке.
  • Фиксируем штекер и припаиваем к его контактам проводки наушников, соблюдая их назначение. После можно проверить работоспособность устройства.
  • Подготавливаем термоусадку. Широкая пригодится для штекера, узкая – для провода. Сначала одеваем термоусадку на провод, так чтобы она закрывала оголенную часть полностью, после натягиваем более широкую на штекер. В идеальном варианте усаживать термотрубку следует феном с соответствующей температурой, однако можно обработать трубку зажигалкой, чтобы она «села».
  • Наушники починены.

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

  • срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
  • снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

Конец провода наушников со снятой изоляцией

  • для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
  • как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
  • разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Важный момент: провод должен быть продет в основание разъема

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;

Припаянные провода

  • дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
  • закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Зажим для кабеля (отмечен красным)

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.

Готовый к сборке разъем

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

  • некачественная пайка, необходимо тщательно проверить ее;
  • проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
  • проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

  • обрезаем провод рядом с основанием наушника;
  • разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
  • удаляем изоляцию с провода и производим его зачистку и лужение;
  • если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
  • припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Ремонт наушников своими руками

Чаще всего из строя выходят малогабаритные модели, используемые в мобильных устройствах связи. Это миниатюрные капсюли, подключаемые к смартфону тонким проводом. В звуковой прибор входят следующие элементы:

  • Излучатели звука
  • Регулятор громкости
  • Соединительные провода
  • Штекер

Починить наушники для телефона можно в домашних условиях. Самым распространённым дефектом является обрыв соединительных проводов. Они очень тонкие и имеют слабую изоляцию. Для того чтобы определить точку обрыва нужно подключить наушники к звуковому устройству, включить музыкальный фрагмент и руками последовательно «промять» весь соединительный провод. В месте обрыва звук будет появляться и пропадать. Чаще всего обрыв провода возникает в местах соединения провода с конструктивными элементами. Это вход провода в корпус штекера, вход и выход регулятора громкости, точка подключения к левому и правому капсюлю и разветвитель провода на два канала. Кроме обрывов в точках соединения провод могут повредить домашние животные.

Чтобы отремонтировать наушники не обязательно менять провод целиком. Нужно локализовать место нарушения контакта, разобрать конкретный узел и восстановить целостность соединения с помощью пайки. Как починить наушники, если нарушен контакт у штекера.

Разъём (штекер) может иметь линейную или «Г»-образную форму. В любом случае пластмассовый колпачок сохранить не удастся, так как он не разборный. Его следует аккуратно срезать острым лезвием. Обычно нарушение контакта находится у самого штекера. Перед удалением провода нужно запомнить цвета проводников, запаянных на контакты штекера. Провод обрезается, с него удаляется изоляция, и отдельные проводники зачищаются для пайки. Проводники в жилах очень тонкие и представляют собой пучок проволок вместе с нитями из синтетического материала. Каждая медная проволочка покрыта лаком. Удалить изолирующее покрытие острым режущим инструментом без навыка сложно, поэтому лак проще обжечь в пламени зажигалки.

Затем очищенные концы провода нужно залудить. Для этого используется канифоль, спиртовой раствор канифоли или пастообразный флюс. Прогретым паяльником наносится небольшое количество припоя на обработанный флюсом провод. С контактов штекера удаляются остатки заводской пайки. Перед пайкой на провод надевается небольшой отрезок трубки-термоусадки. Она заменит срезанный корпус штекера. Подготовленные и залуженные провода припаиваются к соответствующим контактам разъёма. На штекер надевается термоусадочная трубка и прогревается бытовым феном или зажигалкой.Так можно отремонтировать наушники в домашних условиях.

Что делать если наушники сломались у звукового капсюля. Для устранения дефекта нужно вскрыть корпус. Миниатюрные звуковые излучатели состоят из двух частей, которые соединены клеем, так как компания производитель не предполагает разборку устройств. Для разделения корпуса используется скальпель или офисный нож. Если провод обломился у самого капсюля, то оборванный конец достаточно зачистить, залудить и припаять на место. Иногда приходится разрезать пластиковый корпус, чтобы найти место обрыва. Аналогичным образом устраняются обрывы у регулятора громкости и разветвителя. Починить наушники можно, когда провод оборвался в середине. Оборванный участок вырезается, а проводники зачищаются, скручиваются и соединяются пайкой. Главное не перепутать цвета, а на скрутки надеть изолирующие трубочки. На место сращивания провода надевается термоусадочная трубка, которая потом разогревается и плотно обхватывает место соединения.

Если провод повреждён по всей длине, то заменить его можно, но проще приобрести новые устройства.

Как паять провода в наушниках?

  1. Вы также определяете место, где необходим ремонт. И проводите зачистку этого участка проводки.
  2. После этого аккуратно разбираете штекер или динамик. Заранее необходимо подготовить детали для замены.
  3. Как только вы зачистили провода и удалили оплетку, необходимо продеть их внутрь нового штекера насквозь, иначе после пайки вы не сможете их вставить внутрь.
  4. Все остальные действия выполняются, как было описано выше.
  5. Дополнительно после паяния можно завязать небольшой узелок в штекере, чтобы предотвратить свободный ход провода и избежать его дальнейшего перетирания в процессе эксплуатации.

При самостоятельных попытках ремонта гарантийный талон станет недействительным, поэтому не стоит торопиться. Первым делом обратитесь в сервисный центр. Там вам окажут квалифицированную помощь и отремонтируют изделие.

Ремонт наушников — как припаять штекер к наушникам

Зачем покупать новые наушники, если в 9 случаях из 10 не работают наушники из-за разрыва провода около штекера. Тому, как починить наушники своими руками, а точнее как припаять штекер к наушникам подробно рассмотрено в сегодняшней статье.

Описываемый метод предполагает как минимум наличие паяльника. О том как починить наушники безе паяльника читайте: Ремонт наушников голыми руками, без паяльника!

Специально для этой статьи было снято видео в котором показан весь процесс ремонта наушников :

Чтобы показать, как припаять наушники к штекеру подготовлены наглядные фотографии ремонта двух наушников компании Sony. Это модели XBA-1 и XBA-H1. В обоих случаях не работают наушники именно из-за переломленного провода.

Первые наушники чисто арматурные, вторые гибрид арматурного с динамическим излучателем, но это не важно. Сегодня все наушники комплектуются штекером 3.5 мм (джек или jack 3.5mm) и ремонт штекеров обоих наушников будет показан параллельно

Основные признаки неисправности, определение возможных неисправных элементов

Для того чтобы определить конкретное место неисправности, необходимо иметь опыт работы с мультиметром. Для ремонта наушников достаточно простейшего цифрового мультиметра.

Возможные признаки неисправности:

1. Нет звука из одного динамического излучателя.

Первым делом следует прозвонить цепь. Для этого необходимо воспользоваться мультиметром и схемой наушников. Типовая схема для наушников без микрофона с трехконтактным разъемом.

В случае с коаксиальными проводниками схема имеет вид:

Таким образом, чтобы прозвонить левый канал, следует щупы мультиметра (в режиме измерения сопротивления на пределе 200 Ом) подключить к крайним контактам разъема. Для контроля правого канала – к первому и второму контактам от корпуса разъема.

В зависимости от типа динамических излучателей сопротивление может быть от единиц до десятков и сотен Ом. Нулевое сопротивление свидетельствует о замыкании в цепи, бесконечное – об обрыве в цепи либо неисправности динамика. Для получения более точной причины неисправности необходимо пошевелить шнур в местах соединения с разъемом, излучателями, разветвителем и регулятором.

В местах соединений проводников к этим элементам наушников чаще всего происходит обрыв (облом) проводников. Если контакт появляется при воздействии на шнур, скорее всего, динамики исправны. Таким образом можно определить точное место обрыва проводки.

2. Излучатели работают, но громкость меньше, и из наушников идет монозвук.

Причиной этого является обрыв общего провода. В таком случае наушники не будут прозваниваться ни в одном из вариантов, представленных на рис.5. Они будут звониться при подключении щупов мультиметра между крайним и средним контактами разъема.

3. Оба динамических излучателя не работают.

В таком случае обычно присутствует двойная неисправность: не работают оба излучателя, обрыв двух проводников, либо проводник плюс нерабочий излучатель. Такая неисправность появляется при сильном механическом воздействии на шнур наушников, либо в результате длительной эксплуатации с одним неработающим каналом.

4. Треск во время регулировки громкости регулятора.

Неисправность заключается в результате износа переменного резистора. Его следует менять. На некоторое время удалить треск можно, потерев рабочую зону резистора грифелем простого карандаша.

5. Не работает микрофон.

Микрофон обычно подключается к 4-му контакту разъема.

В этом случае необходимо прозвонить 1 и 4 (крайние) контакты разъема. Если в наушниках применен микрофон конденсаторного типа, он может не звониться. Для контроля его исправности требуется осциллограф.

6. Звук в одном из динамиков стал тише.

Возможно, засорился звуковой канал излучателя. Его можно продуть, применяя обычный велосипедный насос (ни в коем случае не собственным дыханием).
