Штекера наушников: типы, область применения, распиновка, схемы

Причины возникновения и диагностика неисправностей

При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.

Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.

Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.

Micro-jack 2.5

Разъем micro-jack 2.5 – самый маленький штекер наушников из всех существующих. Диаметр такого штекера равен всего 2.5 мм. Используются устройства с таким кабелем в телефонах и плеерах. Хотя сейчас найти смартфон с таким разъемом довольно трудно, так как большая часть производителей используют mini-jack. Такой разъем предназначен только для передачи аудиосигнала.

Многие используют наушники, несмотря на сам штекер, что может повлечь за собой проблемы. Например,если вставлять штекер TS в разъем TRRS, то средний контакт замкнется на землю и может повредиться выход аппаратуры. Если же наоборот штекер TRRS подключить к разъему TS, то средние контакты просто останутся неподключенными. В этом случае никакой проблемы, скорее всего, не возникнет, так как современные устройства не замечают этого момента, они не настолько чувствительны.

Распайка – наушники с TRRS 2.5 кабелем выглядит так:

  • первый канал – левый;
  • второй канал – правый;
  • третий канал отвечает за микрофон;
  • четвертый – общий.

Разъемы для подключения питания

Разъемы для подключения питания – это неуклюжие великаны в диком мире электрических коннекторов, удерживающих на своих плечах ответственность за обеспечение электропитанием всех наших устройств! В дикой природе можно увидеть различные типы разъемов для питания, в том числе цилиндрические соединители, коннекторы Molex, разъемы IEC, штыревые разъемы и разъемы JST.

Цилиндрические соединители

Цилиндрические соединители можно встретить во многих недорогих электронных устройствах, а еще можно заметить их с первого взгляда в корпусах этих громоздких преобразователей перемеренного/постоянного тока

Что самое замечательное в этих соединителях – их способность работать с различными токами и напряжениями, поэтому их и выбирают во всем мире! Будучи электронщиком-любителем и отправляясь в магазин, вам следует обращать внимание на следующие три вещи:

  • Гильза. Это внешний корпус разъема. Он выполнен из пластика или резины. Он бывает 5,5 мм или 3,55 мм в диаметре;
  • Штырь. Это тот самый металлический контакт соединителя, размер которого зависит от размера гильзы. Например, если гильза 5,55 мм, то штырь будет 2,5 мм или 2,1 мм.
  • Полярность. И, наконец, эти цилиндрические соединители также имеют полярность, определяемую гильзой и штырем. На гильзе напряжение 0 В, а напряжение на штыре определяется относительно гильзы. Обязательно проверьте спецификацию устройства, чтобы определить, какое напряжение и какая полярность гильзы и штыря необходимо вашему устройству.

Вот так выглядит цилиндрический соединитель

для постоянного тока до того, как его припаяют к печатной плате

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

  • 2 провода (для моно-наушников);
  • 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
  • 4 провода (для стерео-наушников);
  • 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

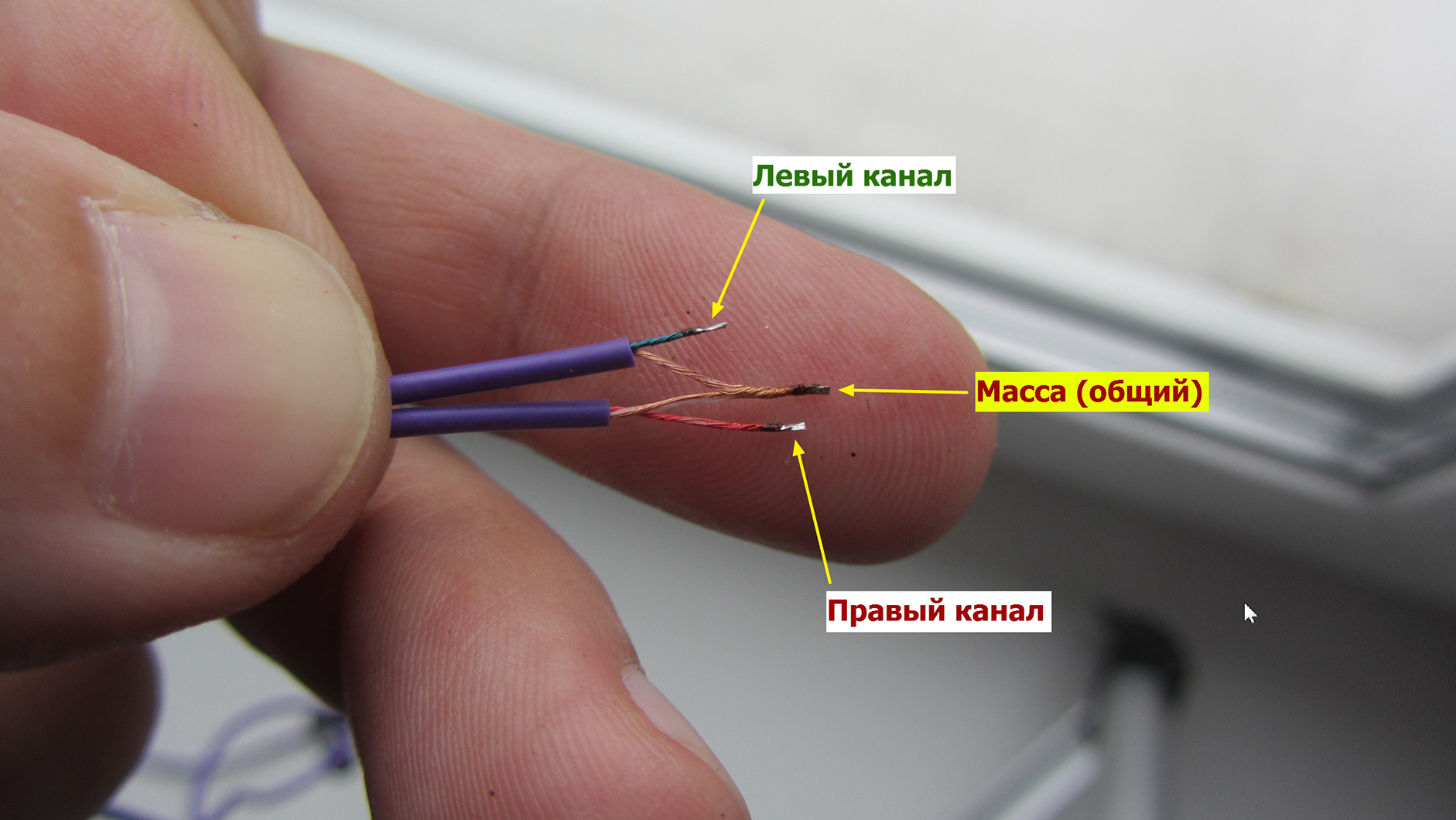

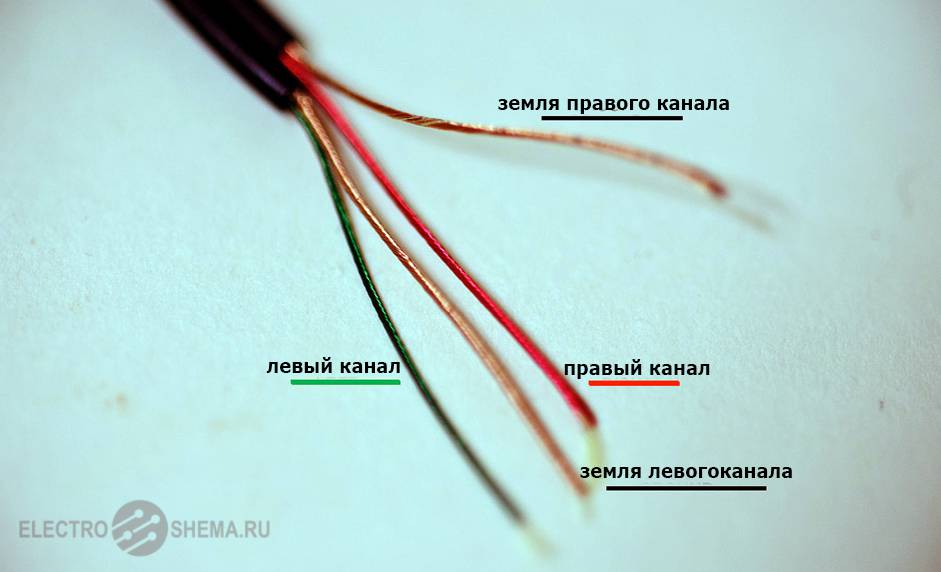

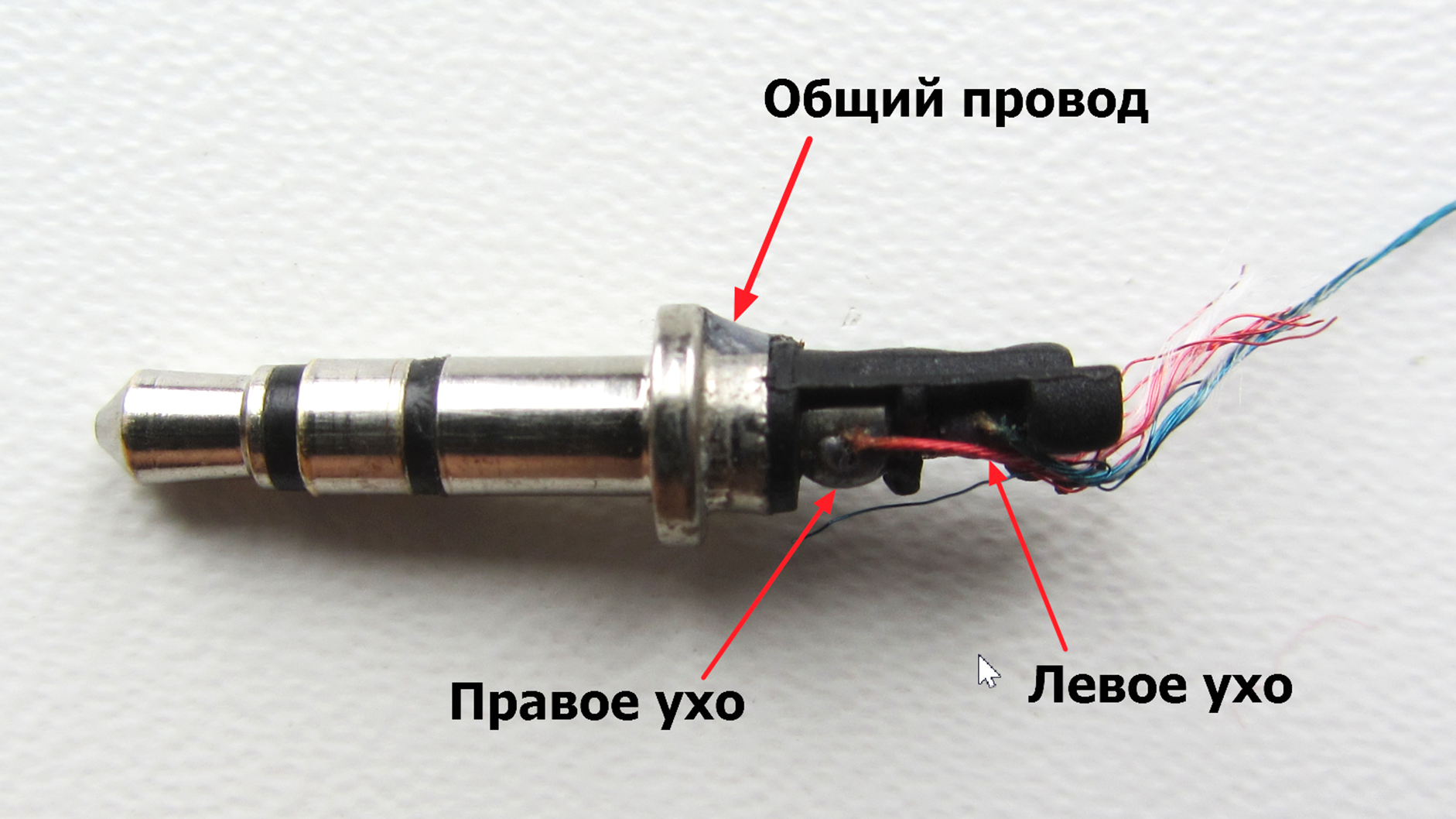

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

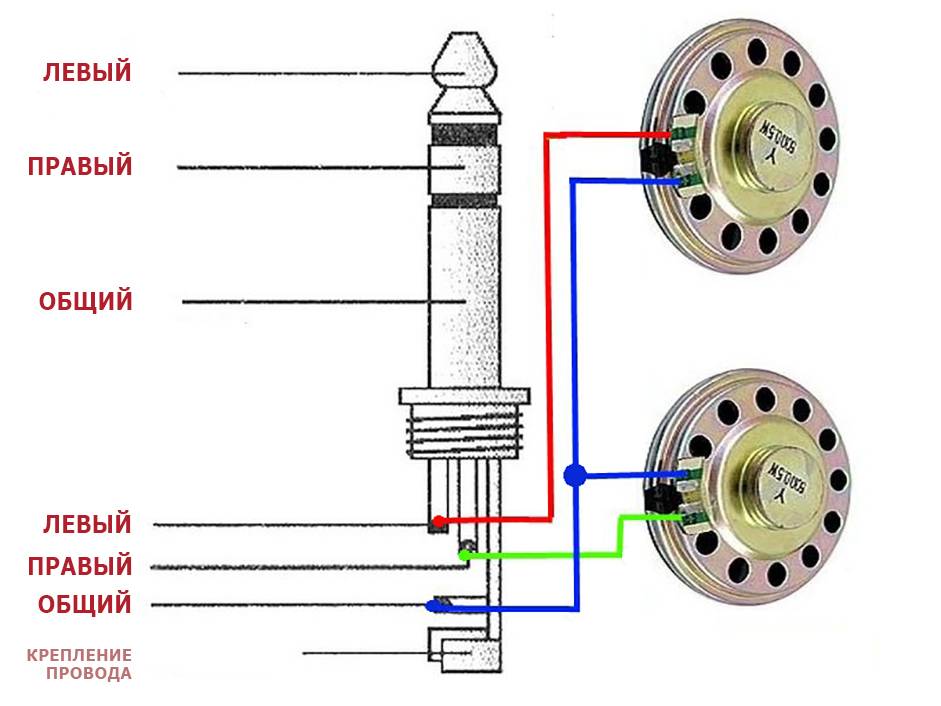

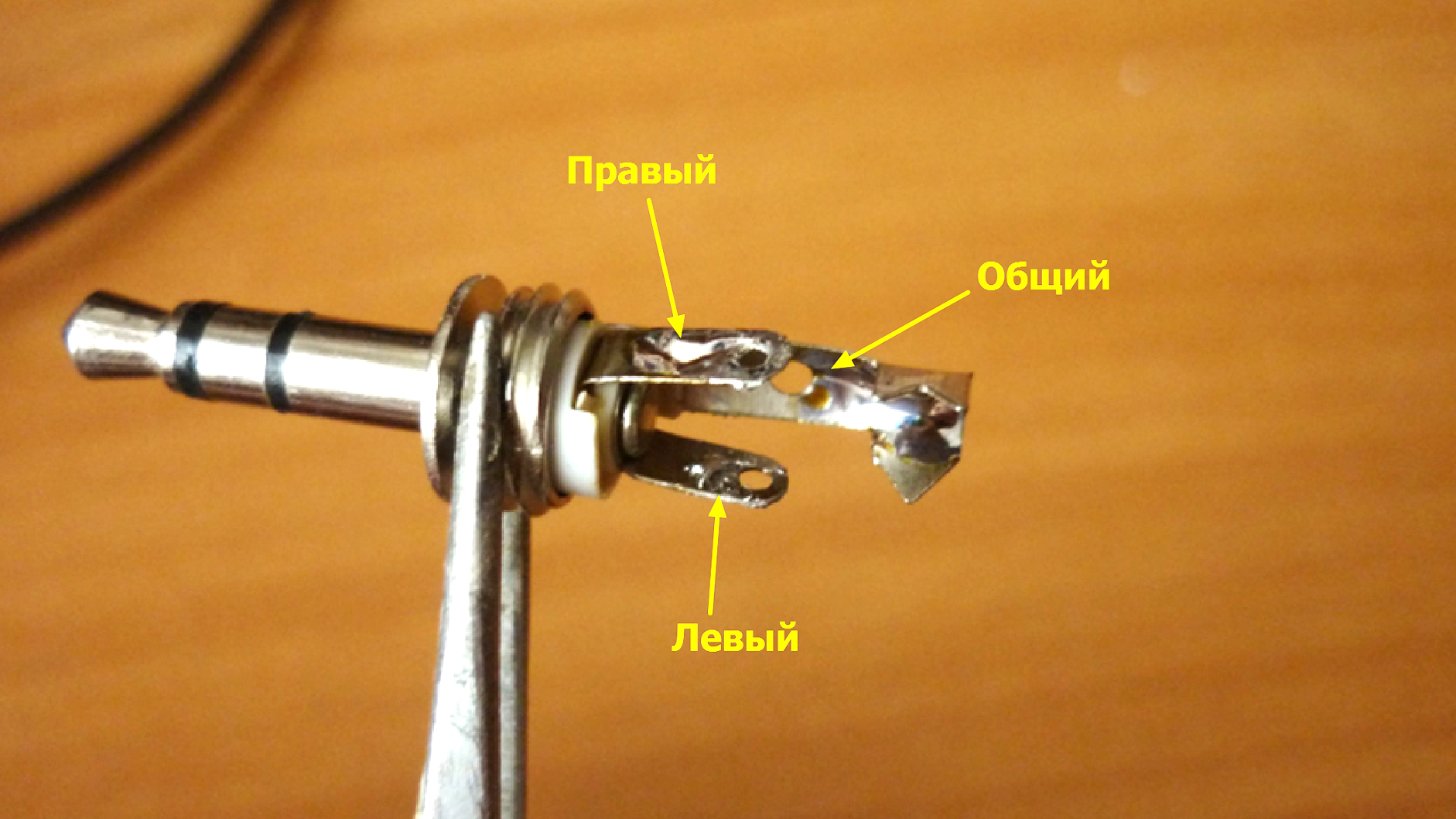

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

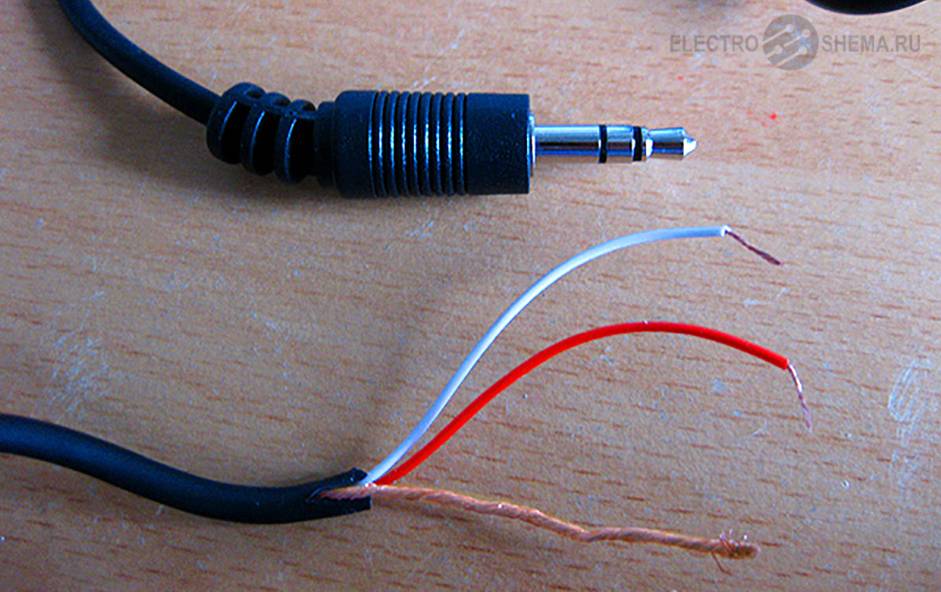

Чаще всего провода покрывают лаком разного цвета:

  • красный – правый канал;
  • зеленый, синий или белый провод – левый канал;
  • бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

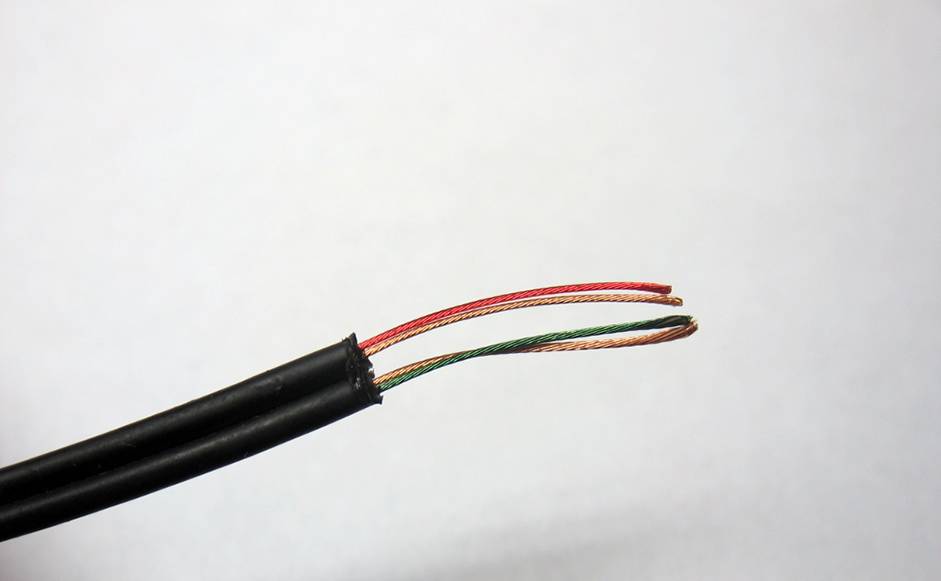

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый:
у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

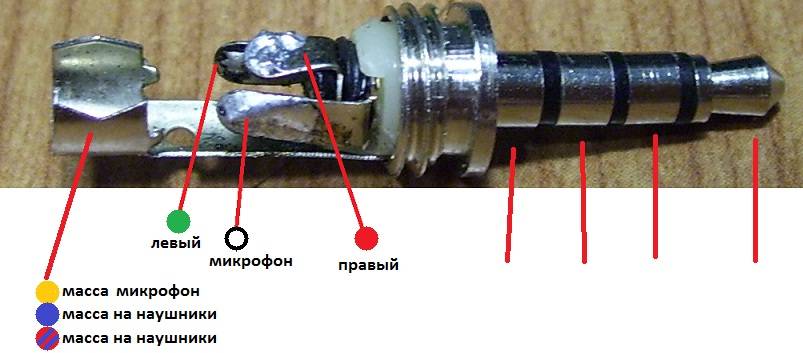

Вариант второй:

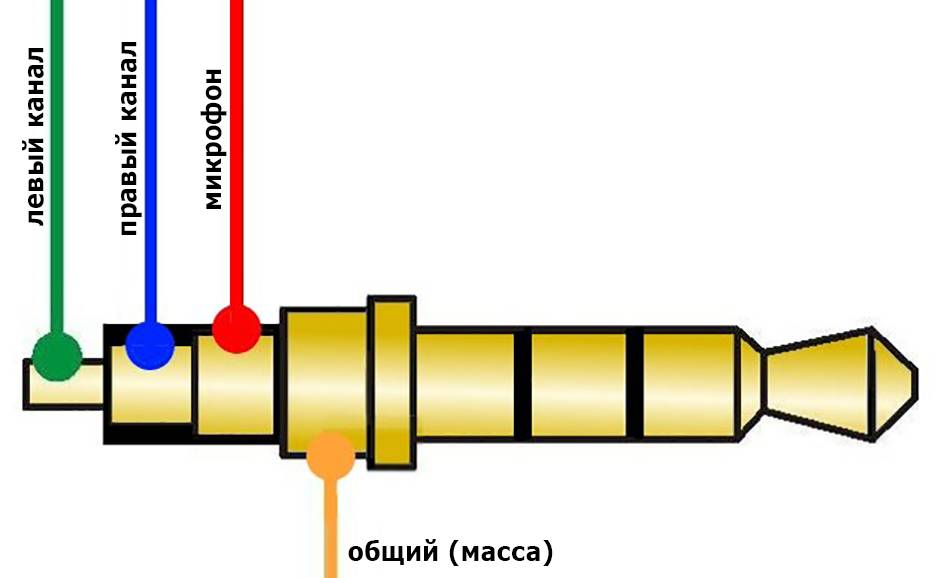

у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

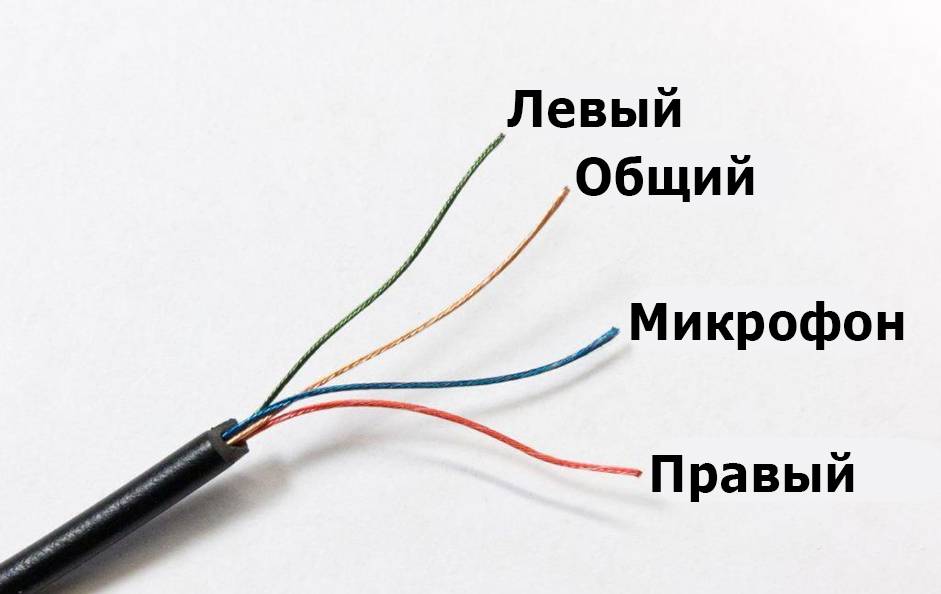

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

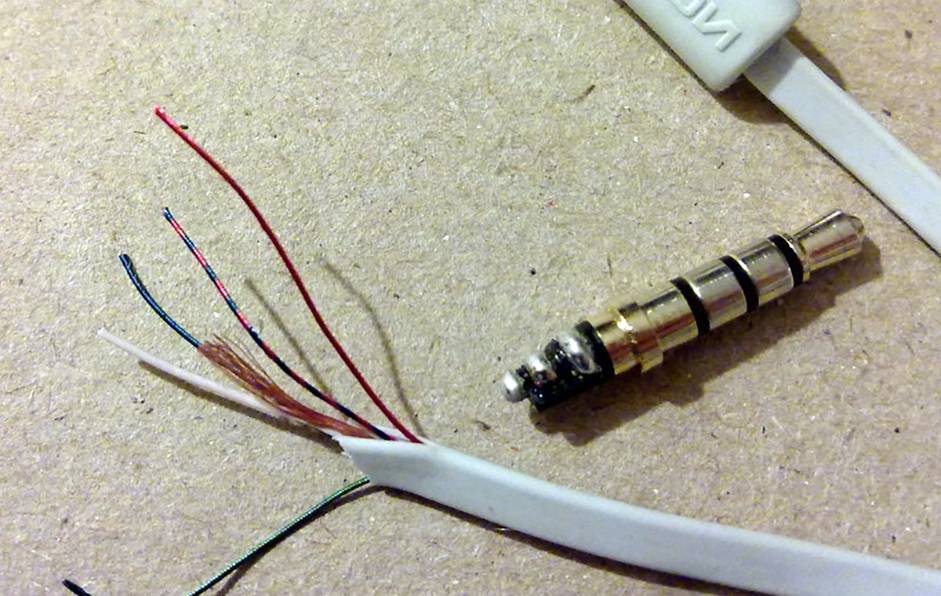

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

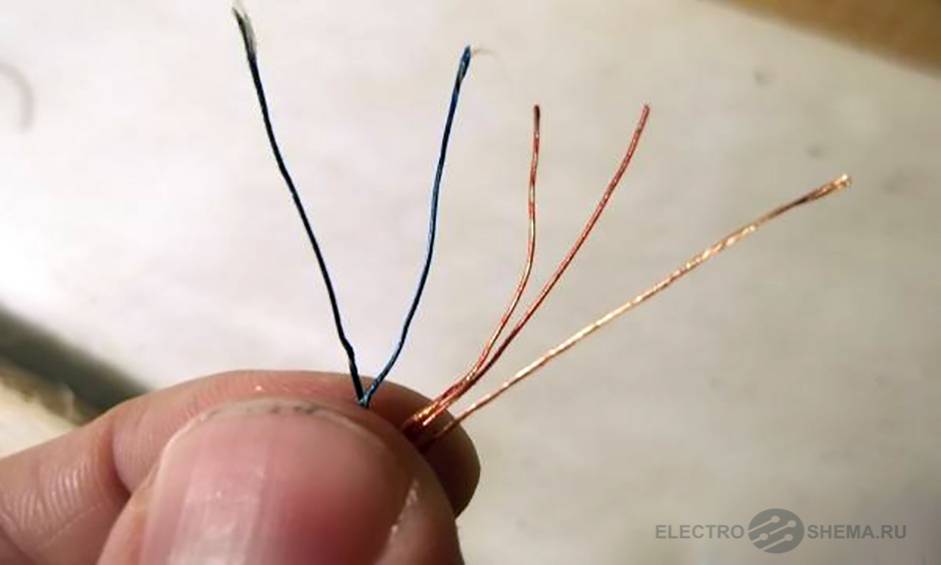

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Различные поломки наушников – весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники – вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома – например, при активных занятиях спортом.

Обычно на вероятность поломки влияют следующие факторы:

  • заводской брак – самая распространенная проблема в случае с дешевыми наушниками;
  • неправильная эксплуатация – из-за подключения наушников к неправильному источнику звука может сломаться динамик, а если носить источник звука в кармане джинсов или брюк, на штекер будет оказываться постоянное воздействие, и он рано или поздно сломается.

Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно – так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

Кроме самого корпуса наушников можно разбирать штекер, который соединяется с источником звука. Но прежде чем приступать к той или иной операции, следует убедиться, что это вообще необходимо, диагностировав поломку.

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

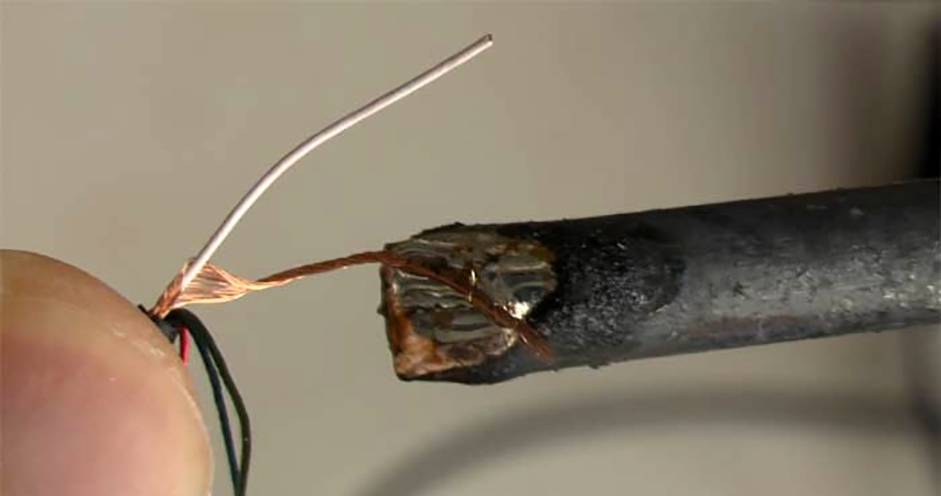

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

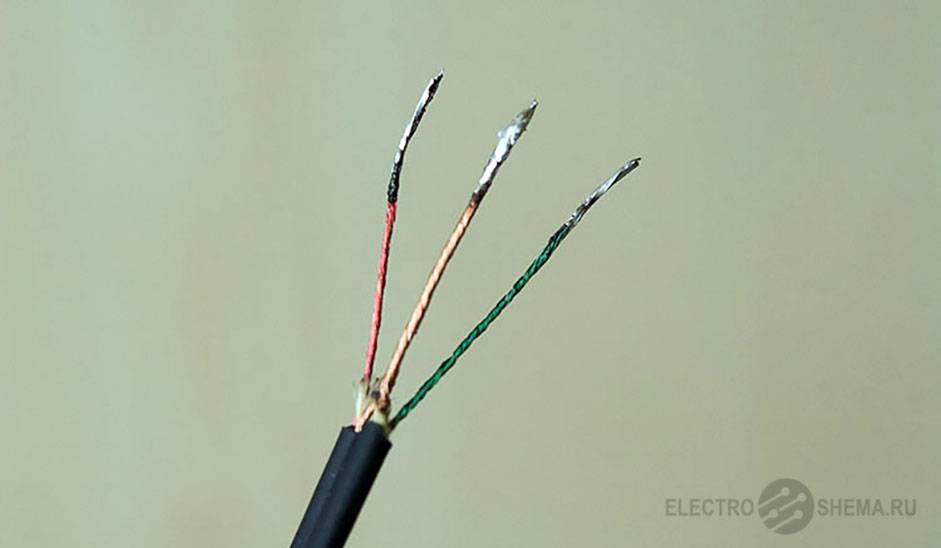

Залуженный конец кабеля должен выглядеть примерно так.

Алгоритм ремонта

Самостоятельно можно отремонтировать многое — тут главное желание и умение работать с различным инструментом. Рассмотрим весь процесс поэтапно.

  1. Бокорезами откусываем штекер, отступив от него на 2-3 см.
  2. Достаем из запаянного разъема штекер наушников и отрезок старого провода — для этого просто разрезаем оболочку по шву острым монтажным ножом.

    Теперь нам видно, где припаиваются проводки к штекеру — делаем фото на память, чтобы потом ничего не перепутать. Впрочем, есть стандартная распайка проводов, идущих от наушников: медного (желтого) цвета — общий, зеленого — левый наушник, красного — правый.

  3. Отрезанный провод, ведущий к наушникам, освобождаем от лакового покрытия, зачищаем и лудим кончики провода, заземление каждого канала соединяем вместе.

    Проверяем штекер на отсутствие короткого замыкания, предварительно убрав остатки олова. Схема расположения каналов представлена на фото:

  4. Берем старую ручку, разбираем ее и используем только наконечник — из него будем делать новый корпус для разобранного нами штекера.
  5. Откусываем бокорезами нужной длины термоусадочную трубку, которая вместо изоленты будет предохранять провода от резкого перегиба на самом выходе из нового штекера.
  6. На провод одеваем будущий корпус, затем трубку, приступаем к окончательному монтажу. Как припаять провода, чтобы ничего не напутать? Для этого есть сделанная ранее фотография.
  7. Прежде, чем все запаковать в трубку с термоусадкой, делаем проверку — надеваем наушники, щупами мультиметра поочередно касаемся контактов разных каналов, при этом должны слышаться шорохи или щелчки. Можно попробовать воткнуть незавершенную конструкцию в разъем телефона и включить радио. Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал.
  8. При положительном результате проверки надеваем на место пайки трубку и при помощи открытого огня зажигалки «обжимаем» ее, чтобы она прочно охватила открытую часть штекера, как показано на фото.
  9. Разводим несколько капель эпоксидки, наносим ее на трубку, одеваем корпус, и откладываем все на несколько часов для полной полимеризации компонентов.

Вот и весь процесс, как починить наушники от мобильного телефона или гарнитуры ноутбука.

Итак, поехали чинить разъем гарнитуры

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm, но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из первой статьи контакты наушников: G — земля, R — правый, L — левый. Цвета, которыми закрашены контакты не случайны, это стандартные цвета, которые чаще всего используются производителями для отличия проводов.

Сейчас первый вариант уже практически окончательно вымер. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но вернемся к расцветке проводков гарнитуры. Чтобы не быть голословным вот вам отрезанный провод гарнитуры Beats Tour. Классическая схема окраски проводов:

Но увы, не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассмотреть абсолютно все варианты цветовых схем, не представляется возможным. Да и смысла не имеет, лучше понять как при любой схеме определить какой проводок за что отвечает. Этим мы и займемся

Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию.

  1. Определить место и тип поломки (перелом провода районе штекера).
  2. Определить количество пинов (контактов) в штекере.
  3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
  4. Зачистить и залудить паяльником обрезанный провод.
  5. Определить распайку жил.
  6. Припаять жилки провода на зачищенные контакты штекера.
  7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
  8. Надеть термоусадочную трубку и «усадить» источником тепла.

2.1 Как найти место перелома провода в наушниках?

Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:

  1. Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
  2. Включить музыку на устройстве.
  3. Вставить правильно наушники в уши (левый в левое, а правый – в правое )
  4. Закрепить участок провода от штекера до наушников.
  5. Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.

2.2 Что нужно, чтобы припаять штекер?

  1. Паяльник (можно самый простой)
  2. Олово (желательно не самое дешевое)
  3. Канифоль
  4. Канцелярский нож (можно просто лезвие от него)
  5. Супер-клей (любой)
  6. Нитки (любые простые тонкие)
  7. Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм (по цвету провода наушников)
  8. Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)

2.3 Ремонт штекера

Как припаять провода наушников к штекеру?

  1. Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
  2. Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
  3. Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
  4. Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
  5. Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.
  6. Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск. 6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий). 6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом.
    6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии.

  7. Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
  8. Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
  9. Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
  10. Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
  11. Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
  12. Приступаем к укреплению корпуса штекера.
  13. Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
  14. Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).

Источник

Нестандартные разъемы

Мы упоминали уже, что многие производители выпускают устройства, где вход на гарнитуре отличается от стандартного. Например, некоторые модели Нокиа (Nokia), Самсунг (Samsung), Эриксон (Ericsson) и т.д. Также часто встречаются гарнитуры, где вместо стандартного штекера, например, WH-205, используется USB разъем.

Что касается технологии ремонта таких наушников, то она практически не отличается от обычной. Единственным исключением может быть поиск оригинального штекера для той или иной модели телефона. Но, учитывая возросшее количество «левых» производителей оригинальных запчастей, купить такой разъем несложно.

Помимо этого не стоит забывать, что для подключения стандартной гарнитуры к нестандартному разъему можно использовать соответствующий переходник, например, такой, как показан на фото.

Переходник для телефона Самсунг, под стандартную гарнитуру

При желании подобный переходник можно распаять самостоятельно, но учитывая низкую стоимость китайских изделий, в этом нет особой необходимости.

Как видите, правильно паять наушники несложно, все что необходимо для этого – аккуратность и навыки работы с паяльником. Даже если у вас не получилось произвести ремонт с первого раза — не расстраивайтесь, проверьте все еще раз.

Пару недель назад у меня на наушниках порвался провод. Я решила починить и спаять их самостоятельно, тем более, что сделать это очень просто. Ниже описано два наиболее вероятных способа повреждения и подробные инструкции к их спаиванию. В конце статьи я рассказала три способа, которые могут заменить паяльник, если у вас его не окажется.

Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию.

  1. Определить место и тип поломки (перелом провода районе штекера).
  2. Определить количество пинов (контактов) в штекере.
  3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
  4. Зачистить и залудить паяльником обрезанный провод.
  5. Определить распайку жил.
  6. Припаять жилки провода на зачищенные контакты штекера.
  7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
  8. Надеть термоусадочную трубку и «усадить» источником тепла.

2.1 Как найти место перелома провода в наушниках?

Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:

  1. Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
  2. Включить музыку на устройстве.
  3. Вставить правильно наушники в уши (левый в левое, а правый – в правое )
  4. Закрепить участок провода от штекера до наушников.
  5. Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.

2.2 Что нужно, чтобы припаять штекер?

  1. Паяльник (можно самый простой)
  2. Олово (желательно не самое дешевое)
  3. Канифоль
  4. Канцелярский нож (можно просто лезвие от него)
  5. Супер-клей (любой)
  6. Нитки (любые простые тонкие)
  7. Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм (по цвету провода наушников)
  8. Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)

2.3 Ремонт штекера

Как припаять провода наушников к штекеру?

  1. Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
  2. Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
  3. Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
  4. Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
  5. Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.
  6. Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск. 6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий). 6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом.
    6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии.

  7. Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
  8. Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
  9. Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
  10. Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
  11. Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
  12. Приступаем к укреплению корпуса штекера.
  13. Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
  14. Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).

Источник

Ремонт наушников

При обладании минимальными навыками работы паяльником и тестером оборванные провода можно отремонтировать.

Поиск неисправности

В исправных наушниках звук должен быть чистым, без треска и пропадания звука, и голос говорящего на втором конце линии также должен быть без треска и обрывов. Если это не так, то возможны два варианта: неисправность аппарата или наушников. Для проверки штекер наушников следует подключить к заведомо исправному аппарату:

  • проблемы остаются – неисправность в наушниках;
  • проблемы пропали – неисправен аппарат.

Можно поступить наоборот: подключить к аппарату заведомо исправные наушники:

  • проблемы пропали – неисправны стереонаушники;
  • проблемы остались – неисправен аппарат.

В большинстве случаев причина в обломанных проводах к штекеру или «качельке» (кнопки регулятора громкости) или в динамике. Наушник или «качельку» следует разобрать и припаять провода, а штекер поменять или отремонтировать.

Перед тем, как припаять провода, идущие к штекеру, определяется место обрыва. Это делается тестером или мультиметром, включённым на проверку сопротивлений:

  1. подключить к штекеру тестер; изгибать провод, следя за показаниями тестера;
  2. при изгибе кабеля в месте обрыва у штекера показания прибора будут меняться;
  3. если обрыв постоянный, то возможна неисправность или обрыв возле наушника.

Прозвонка проводов

При обрыве кабеля внутри штекера или невозможности снять с него защитную оболочку необходимо определить соответствие проводов динамикам, микрофону и панели управления. При этом возможны разные варианты схем соединения:

  • микрофон и «качелька» подключаются одной парой проводов или разными;
  • иногда микрофон подключается экранированным проводом;
  • общий провод один для всех элементов или для каждой детали свой.

Прежде всего, перед тем, как спаять провода наушников, необходимо найти концы, идущие к динамикам. Это делается тестером или мультиметром, включённым для измерения сопротивлений:

  1. зачистить провода на 10 мм от изоляции, если среди них есть экранированный, то он идёт к микрофону;
  2. надеть наушники и начать поочерёдно прозванивать провода;
  3. при подключении тестера к одному из каналов и общему проводнику слышен треск в одном из телефонов;
  4. к левому и правому каналу – в обоих.

Если наушники без микрофона, то кабель припаивается к штекеру, а в гарнитуре после прозвонки динамиков определяются провода, идущие к микрофону и кнопкам:

  • 4 провода. Оставшаяся подключена к микрофону;
  • 5 жил. Две оставшиеся соединены между собой и не прозваниваются с динамиком – подключены к микрофону и припаиваются к общей клемме и клемме микрофона. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу;
  • 7 жил. Это две пары – к микрофону и к кнопкам. Припаиваются по цветам параллельно на общую и микрофонную клеммы.

Как припаять наушники к штекеру

Штекер изготовлен из мягкой пластмассы, и штырь с контактными кольцами в неё залит. Для ремонта корпус придётся разрезать, а потом соединить при помощи термоусадочной трубки подходящего диаметра.

Обрыв провода, идущего к штекеру, устраняется с помощью пайки:

  1. обрезать кабель;
  2. аккуратно разрезать запаянный пластмассовый корпус и достать из него сам штекер;
  3. удалить остатки кабеля из корпуса тонким сверлом;
  4. кабель, идущий к наушникам, зачищается на длину, необходимую для пайки;
  5. тестером проверить исправность наушников;
  6. концы жил облудить на 5 мм;
  7. надеть надрезанный корпус через ранее высверленное отверстие на кабель;
  8. припаиваем провода к металлической середине штекера, согласно цветам изоляции или результатам прозванивания;
  9. середина с припаянным кабелем укладывается в пластмассовый корпус;
  10. сверху надевается кусочек термоусадочной трубки и прогревается феном.

Также производится замена штекера на наушниках.

Ремонт динамика наушников

При отсутствии звука в одном из динамиков причиной может быть обрыв провода на подключении к нему. Для ремонта неисправный наушник необходимо вскрыть. В больших моделях крышка крепится шурупами, а в маленьких – на защёлках или с помощью клея. Такие динамики вскрываются ножом, вставленным в щель между крышками.

Припаянный провод необходимо закрепить внутри. Для этого на нём завязывается узел, или он приклеивается суперклеем.

Разобранный динамик собирается, и при необходимости крышки приклеиваются друг к другу.

Знание того, как заменить провод и как поменять штекер, поможет сэкономить на приобретении новых стереонаушников, а для того, чтобы припаять штекер к наушникам, необходимо знать распиновку проводов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
