Выбор кронштейна для телевизора

Пошаговая инструкция по подвешиванию ТВ на стену

Прежде чем начать работы, убедитесь, что в месте, где вы собираетесь закрепить кронштейн, не проходит проводка, трубы и т. д. Если такие тонкости вам неизвестны, это можно сделать с помощью специального детектора. Если всё в порядке, определите высоту, на которой будет висеть ТВ, а затем приступайте к работе.

Что понадобится для монтажа телевизора на покупной кронштейн:

• строительный уровень;
• простой карандаш;
• рулетка;
• дрель;
• дюбели;
• молоток.

Общая инструкция по монтажу телевизора на стену:

1. Приложите к стене пластину кронштейна и сделайте отметки под каждое отверстие. Следите за тем, чтобы точки на стене были строго параллельны, даже небольшой перекос может грозить падением телевизора.
2. Просверлите дрелью отверстия в местах отмеченных ранее точек.
3. Забейте в отверстия дюбели при помощи молотка, и прикрепите кронштейн к стене.
4. Установите ответную пластину на задней стенке телевизора. Её необходимо крепить к уже имеющимся на задней панели отверстиям. В них обычно есть крепёж, который нужно выкрутить и использовать в процессе установки. Если такового нет, купите крепёж сами, ориентируясь на размеры отверстий.
5. После установки кронштейна аккуратно подвесьте телевизор на направляющие или без особых усилий затяните болты (смотря какой тип кронштейна вы приобрели).

Подробная видео-инструкция:

Виды кронштейнов

Крепежные приспособления для ТВ можно подразделить на такие виды:

• Настенные;
• Потолочные;
• Фиксированные;
• Выдвижные;
• Подвижные;
• Специализированные.

Для крепления бытовой техники, такой как плазменный, ЖК или LCD-телевизоры, на стену приобретаются настенные модели кронштейнов. Потолочные крепежи выполнены в виде жесткой каркасной конструкции, обеспечивающей монтаж оборудования прямо на потолок. Их можно наклонять или поворачивать в требуемую сторону или устанавливать под определенным углом. Такие крепежные детали приобретаются для комнат с высокими стенами. После монтажа техника не будет мешать свободному передвижению по помещению. Специализированные кронштейны отличаются более высокой ценой. Они могут обладать дополнительными характеристиками, к которым можно отнести термоустойчивость, ударопрочность и другие показатели. Выдвижные модели предоставляют пользователю возможность корректировать выставление ТВ на необходимое расстояние.

Фиксированный крепеж отличается невысокой стоимостью. Он состоит из планки, крепящейся к стене, и реек. Это простой и надежный крепежный элемент, не предоставляющий возможности пользователю изменять положение ТВ по своему усмотрению. Он неприхотлив к прочности стен, поэтому его часто монтируют даже на гипсокартон.

Подвижные кронштейны подразделяют на наклонный и поворотно-наклонный тип. Первый вариант может выдержать довольно большую нагрузку и массу со стороны телевизора. Небольшое количество подвижных элементов обеспечивает долговечность и износостойкость крепежного приспособления. Второй тип позволит расположить ТВ более удобно, так как его гибкая конструкция обеспечивает максимальное изменение положения экрана. При этом менять можно не только угол поворота, но и наклона. Крепеж состоит из 2-х платформ, соединенных между собой трубой. Гибкость кронштейна обеспечивается наличием в конструкции подвижных колен. Главным недостатком такого варианта будет невозможность устройства выдерживать значительные нагрузки.

Основные виды крепёжных элементов

При выборе кронштейна для телевизора на стену следует учитывать не только месторасположение ТВ, но также максимально выдерживаемый вес, прочность конструкции и тип крепления. По последнему параметру все представленные модели делятся на 7 разновидностей.

Поворотный кронштейн для телевизора

Общая группа креплений, которые обеспечивают регулировку положения телевизора не только по вертикальной оси, но также в горизонтальной плоскости. Данные модели различаются между собой углом поворота, который будет зависеть от длины крепёжной штанги.

К СВЕДЕНИЮ! (нажмите, чтобы узнать)

Поворотный кронштейн

Выдвижной кронштейн для монитора на стену

Выдвижные модели как класс характеризуются предоставлением возможности пользователю корректировать выдвижение телевизора и выставление его на необходимое расстояние. Это осуществляется посредством подвижной «ноги», которая имеет шарнирное сочленение. Подобные виды могут обеспечивать также регулировку угла наклона и поворота ТВ.

Выдвижной кронштейн

Наклонный кронштейн

Разновидность креплений, которые технологически представляют собой крепёжную площадку, обеспечивающую необходимый уровень прочности и две подвижные планки. Они имеют возможность регулировки только вертикального угла наклона. Их использование оптимально для вытянутых в длину помещений или узких комнат. Угол тангажа (наклона) экрана варьируется в пределах до 20 градусов.

К СВЕДЕНИЮ! (нажмите, чтобы узнать)

Наклонный кронштейн

Поворотный выдвижной кронштейн для телевизора на стену

Эта частная разновидность обычного выдвижного типа, которая характеризуется возможностью создания большего угла поворота экрана за счёт длины шарнирного сочленения. Она может достигать до 100 мм. Несмотря на большой функционал, подобные модели не пользуются популярностью в домашнем обиходе в силу сложности их монтажа и высокой стоимости.

ВАЖНО! (нажмите, чтобы узнать)

Поворотный выдвижной

Наклонно-поворотный кронштейн для телевизора на стену

Ещё одна разновидность, которая считается наиболее универсальной, поскольку предоставляет возможность регулировать положение ТВ по горизонтальной и вертикальной оси. Это является главным плюсом данной разновидности кронштейнов, поскольку они дают максимальную свободу для выставления угла просмотра.

К недостаткам можно отнести высокую стоимость и требования к размеру монтажной площадки. При наличии нестандартных стен велика вероятность просто не поместиться, поскольку максимальный угол поворота составляет до 180 градусов.

Наклонно-поворотный кронштейн

Кронштейн для телевизора на потолок

Самая эргономичная разновидность, поскольку крепление самого держащего элемента осуществляется к потолку, а для регулировки высоты подъёма используется телескопический механизм. Но подобную схему крепления не получится использовать в стандартных квартирах, где потолки составляют традиционные 2,6−2,8 метра. Потолочный кронштейн станет идеальным решением для больших и просторных помещений, где просмотр телевизора осуществляется непостоянно.

Потолочный кронштейн

Фиксированный

Самый простой вариант, который является наиболее надёжным и дешёвым, но не дающий возможности регулировать такие параметры, как поворот или угол наклона. Его можно использовать для всех типов ТВ, от ЖК до «плазмы». Конструктивно элемент представляет собой необходимую для жёсткости площадку, размер которой определяется техническими характеристиками кронштейна, и крепёжные узлы. После установки телевизор нельзя будет повернуть, но подобный тип способен выдерживать большой вес.

Фиксированный кронштейн

Топ-5 самых надежных кронштейнов для телевизора

Даже относительно небольшие телевизионные панели обладают значительной массой. Максимальным спросом у покупателей пользуются настенные кронштейны, при компактных размерах сохраняющие высокую прочность. Такие крепления спокойно выдерживают вес ТВ-панели, указанный в характеристиках, и спустя много месяцев работают экраны так же хорошо, как и сразу после монтажа.

Vogels Thin 345

Один из самых тонких кронштейнов для телевизора на стену поворотно-наклонного типа предназначен для ТВ-экранов с диагональю 40-65. Крепление можно выдвигать от стены, поворачивать в стороны на 180° и наклонять до 20° вперед. Приспособление поставляется со всеми необходимыми крепежами в комплекте, легко монтируется на стену, позволяет скрыто уложить провода от телевизора, чтобы они не нарушали интерьер.

Vogels Thin 345 выдерживает мониторы до 25 кг, а средняя стоимость приспособления составляет 12000 рублей

Ergotron 45-353-026

Настенный кронштейн поворотно-наклонной конструкции может поддерживать монитор массой до 11,3 кг и диагональю до 42 дюймов. Крепление можно настраивать по высоте и выдвигать вперед, все соединительные кабели от телевизора убираются в специальный канал и не привлекают к себе внимания.

Угол наклона держателя составляет 75° вниз и 5° вверх, экран можно развернуть по альбомному или портретному типу. По горизонтали ТВ можно передвигать в пределах 83 см, а по вертикали — до 51 см. Модель доступна за 26000 рублей.

Кронштейн Ergotron не предназначен для тяжелых экранов, но предоставляет широкие возможности для наклона и поворота

Brateck PLB-M04-441

В обзор кронштейнов для телевизоров нужно включить надежное крепление со встроенным мотором. Приспособление позволяет поворачивать экран на 30 ° в обе стороны. Управляется дистанционно через пульт, все провода ТВ-монитора можно уложить скрытым образом в специальные каналы. Крепление предназначено для устройств с диагональю 32-55, максимальная грузоподъемность составляет 35 кг. К минусам держателя можно отнести только то, что телевизор с его помощью нельзя наклонять вверх или вниз.

Приобрести кронштейн Brateck можно в среднем за 14000 рублей

iTechmount PLB-120

Очень прочный кронштейн на стену с предельной нагрузкой 100 кг. Поддерживает диагонали от 60 до 100 дюймов, может выдвигаться до 130 см от поверхности стены. Черное настенное крепление позволяет осуществлять наклон телевизора вверх и вниз на 15°, а вот повороты в стороны не делает. Держатель обладает длительной гарантией и способен служить на протяжении не менее 10 лет.

Цена на держатель iTechmount невысокая — около 4000 рублей

Kromax DIX-15 White

Красивый наклонно-поворотный кронштейн для маленького телевизора подходит для мониторов массой до 30 кг и диагональю 28 дюймов. Конструкция легко монтируется на стену, позволяет отодвигать ТВ от ее поверхности, разворачивать до 180° влево и вправо, а также наклонять на 15° в вертикальной плоскости. Поддерживает 2 стандарта VESA — 7,5 на 7,5 и 10 на 10 см, сделан из прочной износостойкой стали.

Держатель Kromax относится к бюджетной категории — его цена составляет 1500 рублей

Виды крепления ТВ на стену

Чтобы правильно осуществить выбор, нужно внимательно изучить особенности каждого типа крепления. Окончательный выбор должен делаться с учетом имеющегося бюджета, размера помещения и конкретного места на стене, где должен будет висеть телевизор.

Поворотный выдвижной

Поворотный кронштейн представляет собой выдвижную конструкцию, которую можно фиксировать практически в любом положении. При использовании этого крепления удается изменять положение телевизора, выдвигая, поворачивая и меняя его угол наклона.

Поворотные механизмы позволяют повесить ТВ в углу помещения. Также с их помощью удается избавиться от солнечных бликов на экране, повернув устройство в противоположную от света сторону. За счет выдвижного механизма можно отдалить телевизор от стены, сделав его ближе к месту просмотра.

Кронштейн для крепления телевизора к стене угловой

Если требуется установить ТВ в углу, то используется угловой кронштейн. Угловой вариант представляет собой поворотную конструкцию. Крепление монтируется на стену ближе к углу комнаты. Благодаря поворотному механизму удается изменять положение ТВ в плоскости.

Стоит отметить, что в углу может быть установлен и поворотно-выдвижной механизм. Чтобы установка прошла правильно, необходимо заранее уточнить параметры места, в котором планируется монтаж. Исходя из полученных данных, нужно подбирать кронштейн с требуемыми характеристиками.

Кронштейн наклонно-поворотный

Наклонно-поворотные кронштейны обладают возможностью поворота в горизонтальной и вертикальной плоскости. Благодаря этому можно осуществлять детальную регулировку телевизора. Доступный угол поворота зависит от диагонали ТВ (чем она больше, тем меньше угол). Если планируется вешать телевизор с маленькой диагональю, то за счет наклонно-поворотного кронштейна можно будет осуществлять детальную регулировку.

За счет наклонного механизма можно изменять положение экрана в вертикальной плоскости. Таким образом становится возможным вешать ТВ в верхней части стены, после чего за счет наклона изменять положение экрана, чтобы его было видно.

Достаточно, чтобы изделие имело небольшой угол наклона вниз. Это позволит делать более комфортным просмотр ТВ, если он весит на большой высоте. Если устройство повышено стандартно в изменении вертикального наклона практически нет надобности.

Фиксированный

Фиксированное крепление представляет собой конструкцию, которая включает в себя две составные части: подвес и крепление. Такой вид кронштейна пользуется большой популярностью. Именно с его помощью чаще всего осуществляется монтаж телевизора на стену в центре помещения.

Среди преимуществ фиксированного крепления выделяют высокую надежность и невысокую стоимость. С его помощью можно вешать даже тяжелые телевизоры с большой диагональю. Минусом является невозможность регулировки положения ТВ в пространстве (хотя некоторые модели позволяют смещать устройство влево или вправо). Некоторые фиксированные варианты поддерживают регулировку наклона устройства.

Как выбрать крепление под телевизор на стену

Чтобы правильно подобрать кронштейн для телевизора, необходимо придерживаться следующих рекомендаций и правил:

вначале определять тип крепления телевизора;
обращать внимание на максимальный вес, который может выдержать крепление (он должен быть больше массы ТВ);
выбирать вид крепления, исходя из личных предпочтений и потребностей.

В первую очередь нужно определить, есть ли на задней панели ТВ место для крепления подвеса. Все современные устройства имеют готовую резьбу для винтов, совместимую с креплениями стандарта VESA. Перед покупкой кронштейна нужно узнать размер VESA крепления, который зависит от диагонали ТВ. В дальнейшем приобретать кронштейн нужно именно под диагональ телевизора.

Вид крепления нужно подбирать под индивидуальные требования. Если планируется повесить ТВ в центре комнаты, то подойдет самый простой фиксированный кронштейн. Если нужно будет постоянно регулировать положение телевизора, то лучше выбирать поворотные варианты. Для размещения устройства в углу комнаты применяются угловые крепления.

Если возникли сложности с подбором, то необходимо обратиться за помощью к консультанту. В специализированных магазинах можно получить подробную консультацию по вопросам кронштейнов. Чтобы правильно подобрать подходящий вариант, нужно будет только назвать марку и модель своего телевизора.

Как быть с кронштейном?

Закрепить телевизор на стене неподвижно с точки зрения эргономики возможно лишь в отдельных случаях. Хотя зона полной видимости у современных плоских телевизоров, как правило, не менее 120 градусов по горизонтали и 60 градусов по вертикали, медико-санитарные требования для длительного просмотра накладывают дополнительные ограничения: до +/–30 градусов от перпендикулярной центру экрана оси по горизонтали; наклон плоскости экрана по вертикали до +5 (вверх) и –15 (вниз) градусов. Если длительный просмотр возможен сидя и лежа (квартира-студия или малогабаритная с гостиной-спальней), вертикальный наклон допустим в +/–15 градусов. Т.е., система крепления телевизора к стене должна обеспечивать его поворот/наклон в определенных пределах, чтобы глаза зрителей находились в указанных зонах, а лучше всего – прямо против центра экрана.

Цены на держатели телевизоров вроде бы не очень кусаются: хороший для диагонали до 30” можно приобрести за 2000-3000 руб., а такой, который выдержит его на прочной капитальной стене – менее чем за 1000. Но если телевизор кредитный, то и эта сумма может иметь значение. Отсюда третий вопрос: а нельзя ли сделать и крепление для телевизора на стену своими руками? В магазинных изделиях вроде бы ничего сложного нет; для поворотных шарниров сгодятся малые гаражные петли (скажем, 10х120) или дверные разъемные с шариковой опорой. Что ж, посмотрим по работе.

Просмотрите ролик. Он не обучающий, выбран по количеству зрительских комментариев.

Видео: как повесить телевизор на стену

Если отбросить чисто «гоблиновские (троллевые)», то все равно видно: совершенно обоснованных вопросов и замечаний по качеству работы и ходу ее исполнения более чем достаточно. Хотя, казалось, бы: ну что тут за умения такого нужно, набурить в стене дырок, загнать в них дюбели и посадить на саморезы железину, специально для этого предназначенную?

При монтаже на покупной кронштейн возможны и сопутствующие проблемы. Напр., его вылет в сложенном состоянии 40 мм, что привлекательно эстетически. Но розетка уже перенесена вверх, чтобы телевизор ее прикрыл. Выступ из нее сетевой вилки с осевым вводом шнура питания, которой чаще все снабжаются телевизоры – от 60 мм. Обрезать шнур и поставить вилку с боковым вводом? Теряется гарантия, т.к. почти у всех телевизоров кабель электропитания неотъемный.

Или наоборот, телевизор для просмотра в спальной зоне необходимо поворачивать на 80-90 градусов. Но тогда обычный «ломающийся» кронштейн понадобится такой, что при просмотре в гостиной зоне его шарнир будет торчать сбоку и сведет весь дизайн интерьера на смех. А для подвеса на специальный кронштейн именно для таких случаев (см. далее) обычный телевизор не годится.

С другой, стороны, в 2-х частях другого сюжета показано, как самостоятельно изготовить кронштейн для телевизора.

Видео: кронштейн для LCD-телевизора своими руками

Готовое изделие получилось вполне добротным, но только с 1-й степенью свободы (см. далее), что далеко не всегда приемлемо. Работа не из простых, а экономия не более 3000 руб. в самом лучшем случае.

Исходя из этих условий, можно относительно покупки или самостоятельного изготовления кронштейна телевизора дать следующие рекомендации:

• Прежде всего нужно по требованиям медико-санитарии, эргономики и дизайна интерьера (именно в таком порядке) найти на стенах место для телевизора с удовлетворительными несущими свойствами опорной поверхности: при весе телевизора в 10 кг на каждую из 4-х точек его крепления к стене придется не менее 20 кгс; тут действует правило рычага.
• Затем выбрать подходящую конструкцию крепления.
• Если есть возможность воспользоваться сварочным оборудованием, доступ к металлорежущим станкам, соответствующие рабочие навыки и некоторый запас подходящих обрезков металла (стальная профтруба от 25х15х1 и лист от 1,5 мм), то можно сделать кронштейн для телевизора своими руками. Сэкономленных денежных средств хватит, чтобы отметить успешное завершение работы.
• В противном случае – искать в Сети подходящее к вашим требованиям изделие. Выбор – необъятен, а как выбрать крепление телевизора со знанием дела и произвести его монтаж своими руками, об этом и есть весь последующий материал статьи.

8 лучших кронштейнов для телевизора с наклоном и поворотом

Перед покупкой крепления рекомендуется сначала ознакомиться со списком самых популярных моделей. Они заслужили доверие потребителей благодаря высокой прочности и возможности легко отрегулировать положение телевизора.

Trone LPS 51-11

Самый дешевый наклонно-поворотный кронштейн, который подойдет для телевизоров диагональю от 17 до 32 дюймов. Он прекрасно подходит для крепления различных моделей (LCD, LED и ЖК) к стене.

Выполнен из высококачественного материала, поэтому не деформируется со временем. За счет особого строения креплению можно легко задать необходимое положение, угол поворота ответной части составляет 180 градусов.

Trone LPS 51-11

• Высокая надежность.
• Большие углы поворота.
• Низкая цена.
• Отходит на солидное расстояние от стены.

VLK TRENTO-5

Если требуется установить на стену телевизор с диагональю от 20 до 43 дюймов, то этот кронштейн превосходно справится с задачей. Он сделан из прочной стали, поэтому выдержит устройство с весом до 25 кг.

Обладает дополнительным коленом, что дает возможность владельцу приближать или отдалять телевизор от стены, а также поворачивать его в нужном направлении.

VLK TRENTO-5

• Качественные материалы изготовления.
• Прост в установке.
• Удобная регулировка.

ITECHmount LCD532

Удобный кронштейн для телевизора, обладающий сразу несколькими функциями в виде поворота, наклона и выноса. Модель способна выдерживать устройства с весом до 30 кг.

Наличие монтажной пластины облегчает установку, с этим справится даже один человек. При производстве использовался металл хорошего качества, а все детали проходят испытания на прочность.

ITECHmount LCD532

• Простая регулировка.
• Надежная сборка без люфтов.
• Установить может один человек.
• Качественная покраска.

Arm Media LCD-417

Надежный наклонно-поворотный кронштейн из стали, рассчитанный на установку телевизоров с диагональю 26-55 дюймов. За счет специальной монтажной пластины наклон установленного устройства можно регулировать вниз до 12°.

Прочное шарнирное соединение снабжено подвижным коленом. Это позволяет поворачивать телевизор вправо и влево. В комплект входит много саморезов, болтов и т. д.

Arm Media LCD-417

• Прочная конструкция.
• Понятная инструкция по монтажу.
• Солидный набор крепежа под различные модели.
• Отсутствие люфтов.

UltraMounts UM906

При создании этого кронштейна для телевизора производитель использовал качественную холоднокатаную сталь. Тесты показали, что изделие способно выдержать вес, который вдвое больше заявленного максимального.

Поддерживает движение сразу по нескольким осям. Это позволяет владельцу поворачивать и наклонять прикрепленный к кронштейну телевизор. Кабель-канал даст возможность расположить провода так, чтобы они не мешались и были менее заметны.

UltraMounts UM906

• В конструкции нет зазоров.
• Наличие кабель-канала.
• Прочная сталь.

HAMA H-118125

Сэкономить место в квартире поможет этот наклонно-поворотный кронштейн, который позволит разместить телевизор на стене и повернуть его в нужное положение. Для его монтажа не потребуются специальные инструменты.

Конструкция проста и обладает достаточной надежностью, чтобы выдержать вес в 40 кг без риска деформации. Все благодаря тому, что она сделана из металла повышенной прочности.

HAMA H-118125

• В комплекте присутствует шаблон, облегчающий установку модели.
• Имеется встроенный уровень.
• Материал изготовления отличного качества.
• Рассчитан на серьезную нагрузку.

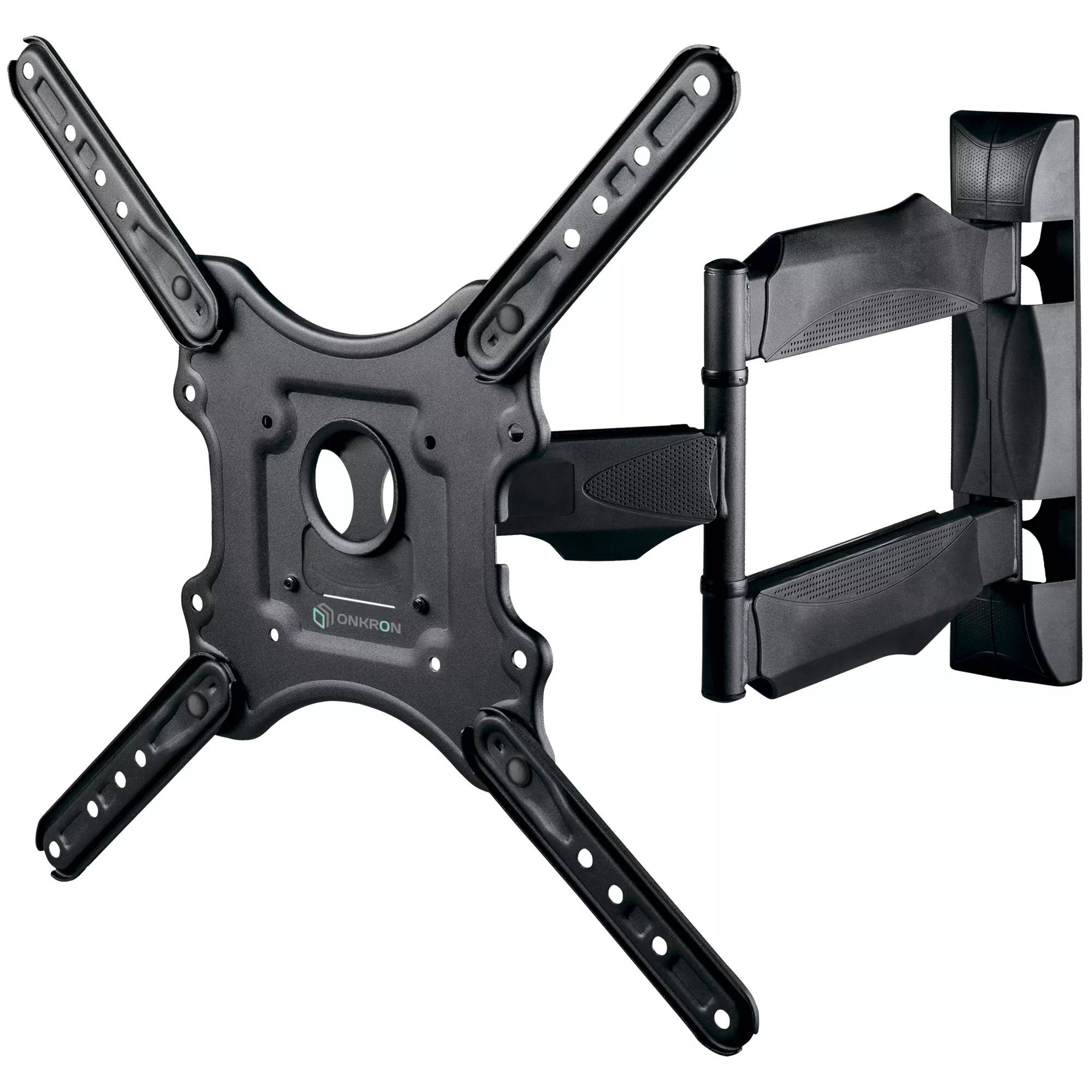

ONKRON M5

Модель сочетает в себе красивые дизайн и высоконадежную конструкцию. В сложенном состоянии она имеет небольшую длину, поэтому будет практически незаметна за телевизором.

Регулировка положения устройства, закрепленного на этом кронштейне, будет проходить плавно. Изделие снабжено системой, дающей возможность скрытно уложить кабель устройства.

ONKRON M5

Надежная фиксация.
В комплект включен ключ, позволяющий точно отрегулировать устройство.
Большое крепление к стене, что особенно важно при фиксации на не особо прочных основаниях, например, на газобетоне.

Kromax ATLANTIS-55

Владелец данного кронштейна может установить на него практически любой телевизор с плоским экраном. Все благодаря тому, что конструкция рассчитана на вес устройства до 45 кг.

Высокая надежность крепления к стене обеспечивается за счет большой монтажной пластины. Регулируемый вынос от стены (до 480 мм) дает возможность расположить установленный девайс ближе или дальше от дивана.

Kromax ATLANTIS-55

• Легкая регулировка.
• Надежная и мощная конструкция.
• Способен выдержать даже тяжелые модели.
• Декоративные кожухи для скрытия кабелей.

Вас также могут заинтересовать настольные кронштейна для монитора, информация о которых также есть на нашем сайте.

Поворотные кронштейны

Отдельное внимание уделено моделям с комбинированием трансформаций положения мониторов среднего размера

Tuarex Olimp-407

Первое место в топе занимает универсальный поворотно-наклонный кронштейн немецкой фирмы с возможностью установки телевизора по стандарту VESA, начиная от 75х75 и заканчивая максимальным размером 400х400. Выдерживает нагрузку до 35 кг, созданную аппаратами с диагональю 26-55”. Мощная конструкция сделана из стали и покрыта черной краской.

Параметры перемещения: от стены 80-415 мм, наклон -12°-+10°, поворот до 120°, вращение экрана -3°-+3°.

Потребителю импонирует надежность в сочетании с простотой монтажа, наличие водяного уровня для упрощения корректировки положения.

Onkron M4

Оригинально выполненная конструкция изготовлена из холоднокатанной стали класса SPCC с пластиковыми декоративными накладками, окрашена в черный или белый цвет. Кронштейн китайского производства подойдет для стандартов VESA от 100х100 до 400х400. Возможна установка телевизоров диагональю от 32 до 65”.

Наклонно-поворотный механизм позволяет менять угол наклона от -5 до +8°, угол поворота на 180°. Вылет от стены можно изменить до 500 мм, минимальное расстояние от вертикальной поверхности – 55 мм.

Второе место в рейтинге лучших поворотных механизмов получено за тонкий дизайн, универсальность, совместимость с изогнутым экраном. Небольшое замечание за маленький угол наклона.

Kromax Galactic-12

Надежный стальной кронштейн черного цвета с наклонно-поворотным устройством рассчитан на мониторы размером по диагонали от 15 до 42”. Совмещается со стандартом VESA в пределах 75х75-200х200. С таким широким диапазоном удаления от стены 46-328 мм телевизор можно поместить в угол компактной кухни, а благодаря поворотному механизму смотреть его будет комфортно и во время готовки, и обедая за столом.

Угол поворота до 180° позволяет регулировать положение оборудования в удобном положении. Вертикально положение настраивается от +3 до -10°.

Среди плюсов легкость и простота в регулировке, имеется паз для кабеля. Из недостатков отмечена только ограниченная грузоподъемность до 25 кг.

Что такое стандарт VESA

Самые популярные производители, которые занимаются выпуском подвесных конструкций и креплений, в большинстве случаев используют стандартный перечень параметров FDMI. Он входит в состав установленных размеров для других технических устройств. Объединенное семейство таких показателей, которое является единым международным стандартом, называется VESA.

Стандарт определяет размер между крепежными элементами. Отверстия под них могут располагаться по углам прямоугольника, треугольника или квадрата. Эту особенность обязательно стоит учитывать при покупке удерживающего устройства. Стандарты у удерживающего устройства и задней панели телевизора (на которую он крепиться) должны совпадать. Получить точную информацию можно в спецификации оборудования.

Первым универсальным кронштейном, который был занесен в список VESA, является удерживающее устройство с параметрами 100х100. Такая форма кронштейна имеет четыре болта квадратной формы, где каждая сторона равна 100мм. На сегодняшний день существует несколько принятых международных стандартов, которые используются для крепления телевизора. Если необходима модель, предусматривающая максимальное расстояние между болтами — это VESA 800х400.

Кронштейн VESA

Как правильно крепить кронштейн

Алгоритм действий при монтаже крепления включает в себя следующие этапы:

1. Определение места и высоты расположения кронштейна (если крепление поворотное, то следует помнить, что после монтажа можно будет произвести небольшие регулировки положения ТВ).
2. Прикладывание крепления для замера точек для сверления.
3. Создание отверстий для крепежа.
4. Установка дюбеля, в который позже будет ввинчиваться саморез.
5. Расположение крепления и монтаж.
6. Установка подвеса на ТВ.
7. Монтаж подвеса на крепление и регулировка.

Сам по себе монтаж не занимает много времени, затруднения могут возникнуть только с разметкой. С установкой может справиться даже человек, который абсолютно не имеет строительных навыков. Для успешной сборки следует приобрести крепеж. В некоторых случаях крепежные элементы уже идут в комплекте вместе с креплением.

Как выбрать кронштейн для телевизора

Среди широкого ассортимента изделий можно подобрать крепление для любого телевизора от компактного до широкоэкранного тяжелого монстра на полстены. Выбор начинают с определения параметров.

Кронштейн должен выдержать вес панели. Инструкция по эксплуатации прибора содержит эту информацию. Производители предусматривают запас прочности примерно в 2 раза, но злоупотреблять перевесом не стоит. Ориентируйтесь на цифры в описании.

Формат и диаметр отверстий для крепежных элементов на задней стенке монитора и кронштейна унифицированы производителями бытовой техники. Они определены стандартом VESA. В соответствии с ним 4 отверстия распределены по углам прямоугольника, длина сторон которого указана в характеристиках телевизора. Основные стандарты VESA:

• 50х20 – MIS-B, для маленьких мониторов до 7,9 дюймов, весом не больше 2 кг;
• 75×35 – MIS-C, для 8-11,9” и 2-4,5 кг;
• 75×75 – MIS-D 75, для 12-23” и до 14 кг;
• 100×100 – MIS-D 100, для 12-23” и веса до 22,7 кг;
• 200×100 – MIS-E, для размера 23-31” и массы до 50 кг;
• 200×200, 400×400, 600×200, 600×400, 800×400, 280×150 – MIS-F с 2006 года используются для моделей с размерами от 31” до самых больших 90”, выдерживают вес до 113 кг.

Буквенные обозначения во всех стандартах, кроме MIS-F, означают положение крепления:

• C – центральное;
• T – выше центра;
• B – ниже;
• L – левее;
• R – правее;
• T/B – сверху и снизу относительно центра;
• L/R – слева и справа.

Конструктивно механизмы настенного типа бывают:

С фиксацией, без возможности изменять положение. Приобретая самый дешевый кронштейн учитывают сразу все нюансы размещения, особенно если панель с ограниченными углами обзора. Если стена для телевизора находится напротив дивана, откуда вы смотрите на него, то такой принцип крепления вполне подойдет.

Когда разъемы на панели находятся с тыльной стороны, после установки они могут стать недоступными. На этот случай рассчитывают запас отступа от стены.

Механизм представляет собой металлическую пластину либо пластину и две профильные полосы. Во втором случае можно немного скорректировать горизонталь, если кронштейн куплен на больший стандарт. Некоторые изделия снабжены встроенным уровнем, помогающим выставить панель.

• Вариант с регулировкой угла наклона также не предполагает большого выбора в паре зритель-ТВ, но поможет избежать бликов на экране. Обычно диапазон изменения угла -15°-+5°, больше не позволит стена.
• Существенно дороже наклонно-поворотные кронштейны, но зато они гораздо маневреннее. 3 степени свободы предполагают наклон, поворот вокруг оси, движение от стены. Очень удобны в тесных помещениях, например, на кухне, или в нестандартных комнатах.

Таким образом, крепление на стену выбирают, исходя из массы телевизора, диагонали и останавливаются на оптимальной в плане удобства конструкции. В качестве дополнительной опции, кроме колбы с уровнем, на некоторых моделях имеются системы для скрытной укладки проводов.
