Как выбрать и правильно подключить трехклавишный выключатель

Схема подключения трехклавишного выключателя

Когда необходимо включить освещение из коридора в ванную и туалет, а также управлять многоуровневым освещением и в ряде других случаев. используют схему подключения тройного выключателя. Сложность подключения трехклавишного выключателя не выше чем подключение одно или двух клавишной схемы освещения.

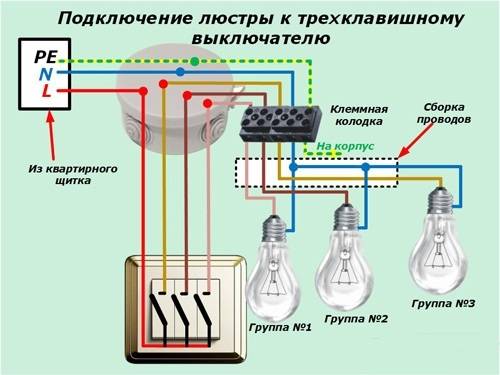

Схема подключения трехклавишного выключателя

По конструкции выключатель 3-х клавишный также не сильно отличается от двухклавишного устройства. Различие лишь в одном дополнительном контакте и третьей клавиши. Устанавливается тройной выключатель в подрозетник. В стене делается отверстие дрелью с одетой коронкой под размер подрозетника.

Перед креплением подрозетника, через его отверстие вытягиваются провода. Подрозетник обмазывают сметанообразным раствором строительного гипса и усаживают в отверстии. Излишек выдавленного раствора гипса убирается, а провода в подрозетнике подтягиваются.

При монтаже схемы подключения трехклавишного выключателя, к подрозетнику необходимо подвести четырехжильный медный кабель, сечением 1,5 мм². Одна жила подключается к фазе в распререлительной коробке, а другой конец этой жилы соединяют с общим контактом тройного выключателя.

Схема подключения трехклавишного выключателя отображена на задней стенке

Три оставшихся провода подключают к трем контактам выключателя, которые находятся на противоположной стороне от общего контакта. В распределительную коробку должно приходить 6 фазных провода, три провода от источников освещения и три провода трехполюсного выключателя.

Три нулевых провода ламп освещения соединяют вместе и подключают к общему нулевому проводу в распределительной коробке. Три оставшихся фазных провода подключают к трем проводам, идущих от контактов тройного выключателя. Все соединения проводов удобно делать через соединительные клеммы Wago.

Схема подключения трехклавишного выключателя

Если цвета изоляции проводов различны, то подключение делают со стороны ламп освещения и контактов выключателя согласно порядку включения освещения в помещениях по раннее отмеченным цветам. Когда же провода имеют только один цвет — белый, то подключение делается в произвольном порядке.

Необходимый порядок включения отдельных клавиш определяют после подачи напряжения. Если схема подключения трехклавишного выключателя не соответствует включению освещения данного помещения, тогда карандашом делают отметки — какое освещение помещения включается каждой клавишей. После того, как все клавиши будут пронумерованы, отключите напряжение сети и поменяйте порядок подключения контактов на выключателе по вашему усмотрению.

Помните, в целях безопасности все электрические работы проводят при выключенном напряжении сети. Перед тем, как подключить трехклавишный выключатель, не забывайте, что выключателем должна разрываться фаза, а не ноль. Это необходимо чтобы электропроводка не находилась под напряжением при выключенном освещении, и в целях электробезопасности при замене ламп освещения.

Помогла вам статья?

ДаНет

Выбор трехклавишного выключателя с розеткой

Начнем наш разговор с процесса выбора данных устройств. Ведь в одном корпусе совмещение столь разных функций неизбежно ведет к жертвам. Обычно они связанны с надежностью контактных соединений, либо уменьшению их нагрузочной способности

В связи с этим важно четко понимать, в каких случаях выключатель с розеткой допустимо применять, дабы он служил вам не один год

Выбираем номинальные параметры блока розетки и выключателя

Обычно блок с тремя выключателями и штепсельной розеткой имеет целый ряд характеристик. И если с напряжением более-менее все понятно: нам необходимо устройство на напряжение 220 – 250В, то с другими техническими характеристиками могут возникнуть проблемы.

Приблизительный перевод номинального тока в мощность

Одним из таковых является номинальный ток. Обычно его указывают через запятую, но это уже зависит от магазина и производителя.
Первым обозначается номинальный ток выключателей. Обычно он составляет 6 или 10А.
Чем больше данный параметр, тем более мощные контакты с приводную часть имеет выключатель.
Так, если выключателем на 6А можно коммутировать приборы мощностью около 1 – 1,3кВт, то выключатели с током в 10А способны коммутировать приборы с суммарной мощностью до 2кВт.

Номинальные токи розеток и нагрузки

Следующим значением обычно идёт номинальный ток розетки. Он может составлять 10, 16, 25 или 32А. Но обычно для подобных устройств он составляет 10 или 16А. Цена на розетки с более высокими номинальными параметрами не критично, но выше

10А и 16А в переводе на мощность примерно равно 2кВт и 3кВт соответственно.

Защита от пыли и влаги

Еще одним важным параметром, на который советуем вам обратить внимание – это класс по пыли и водозащищенности. Он обозначается как IP

Первая цифра, следующая за этой аббревиатурой, говорит о классе пылезащищённости, а вторая водозащищенности.

Различный уровень защиты для выключателей и розеток в ванной

Чем выше значение, тем выше защита. И если для жилой комнаты вполне подойдет устройство с классом IP20, то для ванных комнат допустимо применять устройства не ниже IP44. А для наружной установки лучше и вовсе приобрести устройства IP 45 и выше.

Разница между накладными и встраиваемыми выключателями

Тут стоит обратить внимание: защищённые изделия обычно поставляются для проводки открытого типа, так как они имеют защищенный корпус. Выключали и розетки встроенного исполнения для скрытой проводки обычно имеют класс защиты IP20.

Инструкция

Разберемся в проводах, торчащих из стены. Существуют правила устройств электроустановок (ПУЭ), которых и нужно придерживаться при подключении выключателя. Для тройного выключателя правилами предусмотрено три двухжильных провода, в которых одна жила нулевая, а вторая – фазная.

Как отличить нулевую жилу от фазной? По правилам цвета проводов различны и каждый имеет свое значение. Синий провод – нулевой; белый (черный или красный) – фазный.

Распределим провода правильно. В случае с выключателем, нулевой проводник приходится на прибор освещения, а на выключатель приходится разрыв фазы. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве.

Проверяем наличие фазы и нуля каждого провода. В этом поможет индикаторная отвертка. При наличии фазы отвертка засветиться, при нуле – нет. Однако случается, что индикаторная отвертка ловит фазу параллельно идущего провода. В таких случаях можно использовать обычную лампу. Для этого вкручиваем лампу в патрон и выводим два провода, затем поочередно их замыкаем. Если лампа дает яркое максимальное свое освещение, то провод находится на нулевой фазе. Если же освещение лампы блеклое, как бы наполовину – мы наблюдаем разрыв фазы и движемся в правильном направлении. Если лампа не дает света, значит, мы попали на соединение «фаза-фаза» или «ноль-ноль». Необходимо поменять провода местами и повторить процедуру.

Подключаем провода к распределительной коробке. Нулевые провода прикрепляются под корпусом выключателя, а к распределительной коробке подсоединяем фазные провода, идущие от осветительных приборов.

С проводами мы разобрались, пришло время взяться за сам выключатель.

Подключение трехклавишного выключателя не многим отличается от подключения обычного. На трехклавишном выключателе имеется один вход для фазы и 3 выхода на лампочки, чаще всего сзади присутствует схема входа и выходов. Так же может присутствовать крепление к внутреннему железному корпусу, оно для заземления.

Из инструментов нам понадобится отвертка, а возможно и 2 разновидности, плоская и крестовая, приспособление для очистки проводов, для этого подойдет и обычный нож.

Обязательно перед зачисткой проводов выключите питание автоматов, находящихся в щитке или возле счетчика.

Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.

Проводим финальную проверку на работоспособность тройного выключателя.

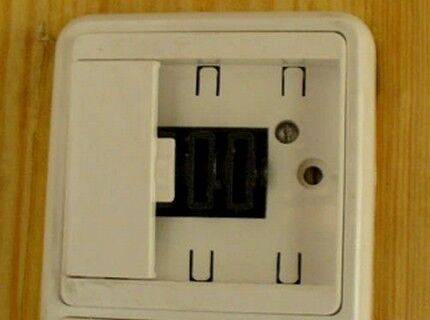

Декоративные и функциональные лицевые детали

Конструкция корпуса также содержит крепежные элементы и ряд лицевых деталей. Это рамочная окантовка из пластмассы и три клавишных вставки.

• Рамка необходима для прикрытия краев стенового углубления, в которое монтируется выключатель.
• Она также эффективно ограждает обои от пота и грязи, в той или иной мере присутствующих на руках.
• Чем шире будет установленная рамка, тем чище окажется стена вокруг выключателя через 1-2 года эксплуатации.
• Данные детали без больших усилий отсоединяются, после чего так же быстро фиксируются на распорных креплениях.

Оригинальный промышленный дизайн

Трехконтурный выключатель света по целому ряду причин лучше аналогов с меньшим числом клавиш. Во-первых, такое устройство выглядит намного орининальней, чем радует глаз и привносит в интерьер изюминку, остро дефицитную в эпоху повсеместных минимализма и прагматизма.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий». Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Особенности подключения

Как поменять выключатель

Выключатель с несколькими клавишами и розеткой обычно устанавливается в одном месте – около дверей ванной комнаты и туалета. Блок дает возможность управлять освещением и производить подключение электробритвы, фена и др. приборов, применяемых в ванной.

Схема подключения блока двухклавишного выключателя с розеткой к питанию и нагрузкам

В распределительной коробке делается 5 соединений (рис. выше). Здесь введен еще провод заземления зеленого цвета, идущий только на розетку. На светильнике с частями из металла также необходима защита от поражения током. Для этого на металлическом корпусе установлено соединение под винт.

При разнообразии моделей тройного выключателя с розеткой схема подключения остается одинаковой (рис. ниже). Блок подключается аналогично одинарным или двойным моделям. Питающий кабель везде связан с входом устройства, а провода идут от контактов колодки выключателя до ламп, совпадающих по количеству с его клавишами.

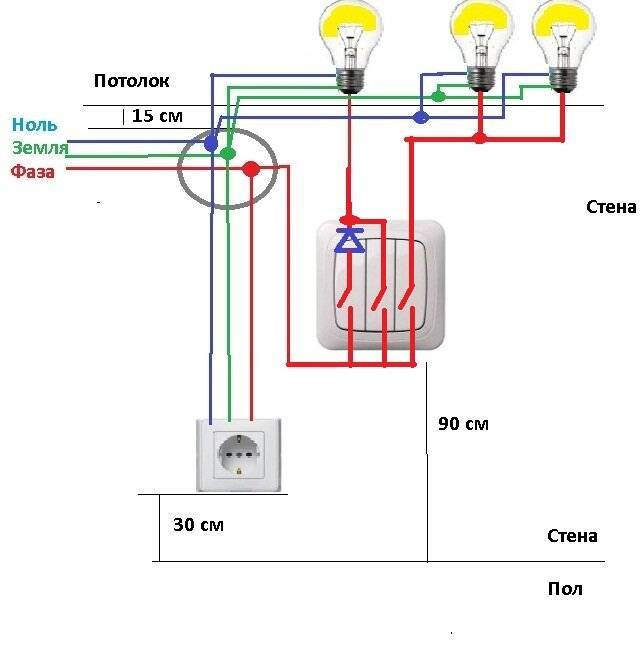

Принципиальная схема тройного выключателя с розеткой

Розетка имеет отдельный нулевой провод и по схеме не связана с выключателем. У них только общая фаза. Все нулевые провода от ламп и розетки подключаются в распределительной коробке к питающей нейтрали. Фаза подводится к общему входному контакту выключателя. Контакты для секций освещения располагаются на отдельной колодке. С них напряжение подается на лампочки.

Перед подключением на концах проводов удаляется 10 мм изоляции. Для их присоединения целесообразно применять наконечники НШВИ, которые не дают обломиться проводу при затяжке зажимами.

Блок крепится в нише стены с помощью распорных лапок или суппортов, после чего сверху на него надевается декоративная рамка. Способы ее крепления могут быть самыми разнообразными.

Как подключить люстру к двойному выключателю своими руками

5 советов по выбору выключателя на три положения

Некоторые правила:

Внимательно осматривайте устройство в магазине. Все три клавиши должны работать плавно, без заеданий, с характерными щелчками.
На внешней стороне не должно быть никаких потертостей, царапин или трещин.
Предпочтительнее брать прерыватели с основанием блока из керамики или толстого металла

Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика.
Обращайте внимание на степень защиты оболочки, если, конечно, это имеет для вас значение. Маркируется она буквами IP и двумя цифрами

Первая цифра – защита от посторонних предметов: 0, 1 – не используется в быту; 2 – защита от попадания пальца; 3 – защита от попадания проводов и инструментов в диаметре до 2.5 мм; 4 – защита от мелких деталей (проволоки, булавок и т.п.); 5, 6 – пылезащищенные модели. Вторая цифра – влагозащита: 0 – отсутствует; 1, 2 – защита от вертикально падающих капель воды; 3, 4 – для улицы; 5, 6 – защита от сильных струй (душ, корабль и т.п.); 7, 8 – выдерживают погружение в воду, но такие модели почти не встречаются.
Не забывайте, что изготавливаются выключатели на три положения с подсветкой. Они очень удобны, если нужно включать или управлять освещением в темноте. Так вы будете видеть, какая клавиша включена, а какая нет. Выключатели с подсветкой бывают на один и два положения.

Это далеко не все модели тройных выключателей, которые можно найти в электромагазинах. Есть декоративные (цветные, вишня, дерево и т.п.), влагозащищенные, с защитой от детей, выходом USB, с подсветкой на светодиодах и многие другие варианты.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Критерии грамотного выбора

При покупке тройного выключателя внимательно осмотрите его, изучите его физические величины, проверьте наличие схемы подключения.

Основные моменты, на которые стоит обратить внимание при выборе товара:

1. Корпус изделия – должен быть без каких-либо дефектов: заусенцев, вмятин и забоин.
2. Работает ключом – должно быть легко и без заеданий.
3. Звуковые эффекты — при включении каждой из клавиш вы должны услышать характерный щелчок.
4. Сердечник также не должен иметь заусенцев, а его клеммы должны функционировать должным образом.

Планируя установку выключателя в помещении с повышенной влажностью, необходимо выбирать устройство с защитой.Рабочие элементы водонепроницаемого выключателя имеют дополнительную резиновую или пластиковую оболочку, предохраняющую механизм от прямого контакта с водой

Чтобы упростить процедуру монтажа и при этом гарантировать долговечность устройства, целесообразно отдавать предпочтение моделям, жилы которых снабжены винтовыми или зажимными клеммами.

При установке тройных выключателей импортного производства, особенно корейских и китайских изделий, могут возникнуть сложности, о которых следует подумать заранее:

Фотографии от Установка трехкнопочного выключателя иностранного производства часто осложняется отсутствием подходящей распределительной коробки, в которую может поместиться его проводной механизм. Для исключения недоразумений при установке необходимо сразу попросить у продавца розетку той же марки или аналог соответствующего размера Перед установкой необходимо вырезать соединительные коробки под цилиндрические отверстия с тройным выключателем В ассортименте производителей стран CSI можно найти коробки под розетки подходящего размера, но перед покупкой необходимо примерить выключатель в месте крепления, чтобы убедиться, что коробка подходит к китайской марке выключателей Livolo Монтажная коробка того же производителя Подрезка цилиндрической выступы к сборке розеток белорусского производства

Трехклавишный бытовой выключатель

Бытовые выключатели, предоставляемые на сегодняшнем рынке коммутационного оборудования, различаются между собой как внешним видом, так и конструктивным исполнением, которое может различаться в зависимости от предполагаемых условий эксплуатации.

Трехклавишные (тройные) бытовые выключатели, как правило, используется в комнатах с нестандартной конфигурацией, в случаях, когда необходимо управлять освещением нескольких комнат с одного узла, либо же, когда в помещении существует несколько уровней освещения.

Данный тип выключателей в силу своей конструкции дают определенные преимущества перед обычными двухклавишными и одноклавишными:

• упрощают прокладку проводки в конструкциях (стенах);
• снижают расход материалов и улучшают общий внешний вид помещений.

Ввиду более частого использования данного типа оборудования, средний срок работы таких аппаратов составляет 8-10 лет и, как правило, выходят из строя по причине механических (разрушение корпуса, крепежных элементов) и электрических (разрушение контактов) поломок.

Следует отметить, что любой тип неисправности приводит к необходимости замены целого аппарата, которая, к слову, должна быть проведена квалифицированным специалистом при соблюдении всех правил электробезопасности.

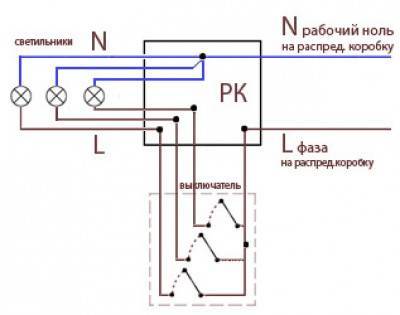

Рис 1. Наглядная и принципиальная схема подключения трехклавишного выключателя света

Конструктивные особенности

Существует огромное множество производителей тройных выключателей, как и в случае с другими коммутаторами, отличия между ними существуют лишь в дизайне и используемых материалах.

Существенных различий в конструкции обычно не имеется. Как и все выключатели, тройной состоит из защитных элементов (рама и клавишы) и рабочего механизма (привод клавиш). Клавишы и рама выполняется из специального тремостойкого пластика, клавиши предназначены для непосредственного включения и выключения.

Рама прикрепляется к механизму с помощью специальных защелок, либо при помощи винтов, сам переключатель устанавливается в подрозетник (если аппарат внутреннего исполнения) за счет специальных распорок. Основными компонентами рабочего механизма является привод клавиш к которому и подсоединяются пластиковые клавиши и контакты.

На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети (рисунок 3). Контакты как правило выполнены из меди, толщина подбирается по предполагаемой силе тока в проводах.

Стоить отметить что на элементах устройства производитель обычно приводит соответствующие обозначения, в том числе рабочее напряжение и допустимую силу тока. Кстати, некоторые производители добиваются еще большей экономии, объединяя выключатель с розеткой в одном корпусе.

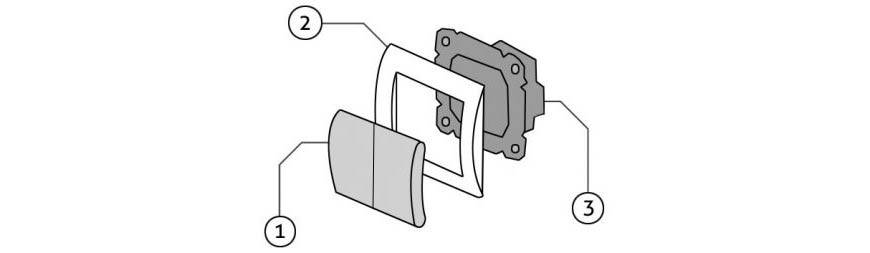

Рисунок 3. Конструкция тройного выключателя

Подсоединение выключателя

Напомним, использовние трехкнопочного выключателя имеет смысл в местах с несколькими зонами и уровнями освещения. Несмотря на незначительные различия в конструкции между выключателями с одно и несколькими клавишами, важную роль, все таки, играет правильное подключение аппарата.

Для того, чтобы подключить описываемый переключатель освещения потребуется небольшой набор инструментов и материалов включающий в себя:

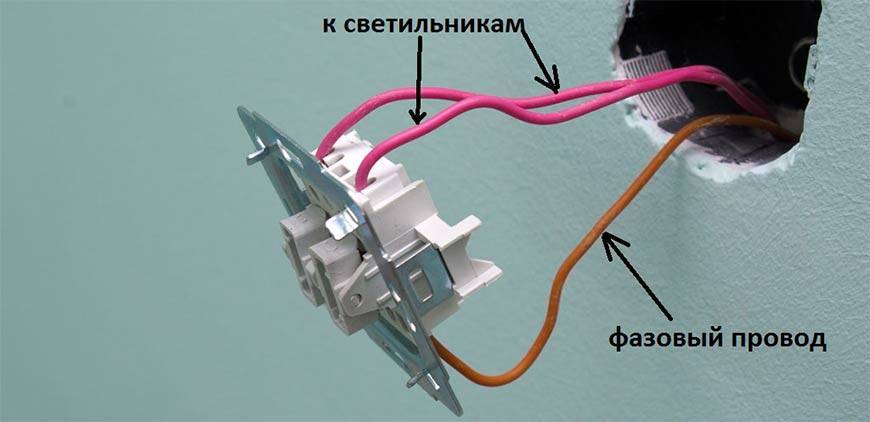

Начнем пожалуй с того, что непосредственно в сам выключатель должно приходить 4 провода: один питающий (фазный) провод сети из распределительного щита или коробки и три провода от ламп освещения.

В описываемом устройстве, как говорилось выше, имеется 4 контакта: один входной, к которому подключается питающая фаза сети и 3 фазных контакта подключаемых ламп, к которым непосредственно подключаются фазные провода ламп.

Нулевой провод сети соединяется с нулевыми проводами ламп либо в распределительном щитке либо, опять же, в распределительной коробке.

При присоединении провода к входному контакту переключателя важно создать разрыв именно фазного провода сети и не перепутать его с «нулем». По сути, подключая ко входному контату выключателя нулевой провод сети, и создавая этим самым его разрыв, аппарат будет выполнять требуемую от него работу

Но в таком случае возникает опасность удара током так как даже при отключенном выключателе вся проводка будет находиться под напряжением. Следует также отметить, что при замене вышедших из строя ламп, существует риск оказаться под напряжением в том случае, когда осветительный прибор не присоединен к заземляющему контуру.

На рисунке ниже представлена принципиальная схема соединения тройного выключателя к сети. Подключение подобного типа коммутирующего оборудование регламентировано в главном документе электриков — ПУЭ.

Рисунок 4. Принципиальная схема подключения выключателя света с тремя клавишами

Ошибки при подключении

1

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

• отвертка плоская и крестовая;
• плоскогубцы;
• бокорезы;
• изоляционная лента;
• хороший строительный нож с острым лезвием (для зачистки концов проводов);
• для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
• выключатель;
• провода.

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку

В схему должны входить такие три провода:

1. Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
2. Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
3. Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам. Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте)

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Что такое УЗО в электрике: разновидности, принцип работы

Как подключить проходной выключатель: схемы подключения
