Как установить вытяжку над газовой плитой: пошаговый инструктаж по монтажу

3 Традиционная установка

Преобладающее большинство отечественных хозяев полагают, что шкаф над варочной поверхностью – непрактичный вариант. В таком мнении есть зерно истины, поскольку под воздействием высокой температуры, пара и копоти практически все аксессуары теряют свой первоначальный вид, портятся. А в реалиях небольшой квадратуры для кухонной вытяжки может просто не найтись места. Пользоваться полноценно таким шкафом будет весьма неудобно и затруднительно.

Традиционный вариант размещения вытяжки

Для таких случаев необходимо организовать весь процесс в такой последовательности:

1. Из металлических уголков формируется рама прямоугольной формы. Ее размеры должны быть достаточными для размещения на ней корпуса вытяжного агрегата.

2. Основание можно зафиксировать у стены при помощи саморезов-шпилек

Очень важно предварительно замерить расстояние от газовой плиты до вытяжки (места, где ее планируется установить).

3. На саморезы устанавливается металлический каркас и сам агрегат (о воздуховоде не забываем).

Завершающий этап – подключение устройства к электросети.

Вытяжка установленная в металлический каркас

Точно сказать на каком расстоянии должна находиться вытяжка на кухне с газовой плитой можно лишь при наличии достоверных вводных данных. В этом вопросе нет золотого правила или единственно верной цифры для всех случаев. Впрочем, профессионалы советуют ориентироваться на высоту в 75 см. В 90% случаев она актуальна. Рекомендуем посмотреть видео по стандартной установке.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

Закрепить крепление вытяжки к стене.
Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

Устройство должно монтироваться с максимальной надежностью;
Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Монтаж вытяжки в частном доме

В отличие от квартирной вентиляции, в которой кухня санузел и ванная комната оборудованы индивидуальным вентиляционным каналом, проблема организации эффективного удаления воздуха в частном доме всегда связана с необходимостью монтажа целой системы труб. Понятно, что воздуховоды, даже уложенные под потолком, замаскированные или задекорированные облицовкой, не добавляют изысканности интерьеру кухни или столовой.

Приходится искать более рациональные способы разводки и монтажа воздуховодов. Один из таких способов приведен на схеме.

В данной конструкции воздуховод вытяжки на кухне объединен с помощью тройника и двух клапанов с вентиляцией ванной и санузла. Каждое помещение имеет свой вентилятор и хлопушку, что позволяет эффективно удалять загрязненный воздух через вывод в стене кухни, без риска перетока запахов из одной комнаты в другую.

Как выбрать воздуховод для вытяжки на кухне

Очистка воздуха на кухне зависит не только от мощности и производительности оборудования, но и от правильно подобранного воздуховода. Торговая сеть предлагает следующие элементы:

гофрированную трубу из алюминиевой фольги круглого сечения, основное достоинство которой – низкая стоимость. Воздуховод хорошо гнется, благодаря этому монтаж сложностей не вызывает. Дополнительные элементы для организации очистки воздуха не нужны, могут понадобиться только хомуты, с помощью которых следует закрепить гофру на вытяжке и вентрешетке.

К недостаткам можно отнести неинтересный внешний вид и вибрацию во время работы прибора на повышенной мощности;

жесткие трубы из пластика – для монтажа вентканала необходимо приобретать переходные детали: повороты, подсоединения. Элементы выпускают круглого и прямоугольного сечения. Готовая конструкция имеет презентабельный внешний вид и неплохую звукоизоляцию. Основное достоинство жестких труб – небольшая высота, благодаря чему ее можно спрятать даже в натяжной потолок.

При выборе воздушного канала следует ориентироваться на диаметр выходного отверстия – раструба, кроме того важно правильно измерить расстояние до вентшахты. Для гофрированной трубы разница при неправильных замерах не повлияет на установку, для жесткого воздуховода это чревато приобретением лишних деталей

Разнообразие элементов пластикового воздуховода позволяет выполнить сложные обвязки

Базовые разновидности кухонных вытяжных агрегатов

Классификация устройств осуществляется в зависимости от принципа переработки воздуха.

Вытяжки с отводом

В их функционал не входит очищение воздуха, они осуществляют замену отработанных масс на свежие с помощью подключения к вентиляционному каналу. При монтаже возникает необходимость в обустройстве воздуховода – этот элемент займет некоторую часть подпотолочного пространства. Несмотря на относительную примитивность, такое исполнение признано самым продуктивном, поэтому модели с отводом имеют широкое распространение, представлены в богатом ассортименте.

Наклонная вытяжка с отводом

Рециркуляционные устройства

Они подвергают отработанный воздух нескольким этапам переработки. На первой стадии производится наружная очистка: жироулавливающий фильтр удаляет из потока маслянистые вкрапления. На втором этапе вступают в действие угольные фильтры: комплексная очистка сопровождается ликвидацией характерных запахов

В разных моделях могут присутствовать несколько активных инструментов – на этот фактор обязательно нужно обратить внимание при выборе

Рециркуляционные серии могут стать оптимальным решением для тех, кто готовит пищу в условиях крайне ограниченной естественной вентиляции, а также в случаях отсутствия выводящего канала.

Самым дорогостоящим, но, несомненно, оправдывающим высокую цену вариантом является комбинированная наклонная вытяжка, сочетающая в себе преимущества обеих представленных методик. Главное ее достоинство – максимальная производительность.

Правила и рекомендации

При обустройстве любой системы обмена воздушных масс необходимо учитывать следующие моменты:

При выборе оборудования необходимо рассчитать эффективность воздухообмена. Кратность обмена воздуха согласно СНиП 2.08.01-89 должна составлять не менее 6-8 раз в час. Т.е. в течение часа воздух должен полностью смениться 6 раз;

Для обустройства каналов следует использовать специальные пластиковые трубы (воздуховоды), которые соответствуют требованиям пожарной безопасности. Сечение воздуховода может быть как круглым, так и прямоугольным.

Надо сказать, что прямоугольные воздуховоды обычно используют для подключения вытяжки, так как они занимают меньше места и вообще менее заметные;

Таким образом можно заранее рассчитать сколько труб вентиляции должно быть в системе и где они будут проходить;

Новички часто интересуются можно ли объединить вентиляцию кухни и туалета? В принципе объединить систему можно, но для этого она должна быть правильно спроектирована и рассчитана.

Если, к примеру, вытяжное оборудование будет стоять на выходе, т.е. к нему будет подключен общий канал от кухни и туалета, то проблем не возникнет. Если же объединение вентиляции будет выполнено в естественной системе, и на кухне при этом будет установлена мощная вытяжка, то поток воздуха с кухни может поступать в туалет;

Чтобы воздухообмен происходил не только на кухне, но и во всем доме, между кухонной дверью и полом должен быть небольшой зазор.

Вот, пожалуй, и вся основная информация относительно воздухообмена на кухне, которой я хотел с вами поделиться.

obustroeno.com

Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

На какой высоте от плиты устанавливается вытяжка?

Высота вытяжки над электрической плитой – не меньше 70 см. Над газовой панелью аппарат можно устанавливать на расстоянии не меньше 80 см.

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

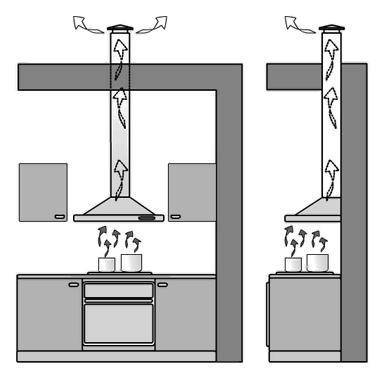

Виды вытяжных систем

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
Настенные системы монтируются на стену, в отличие от подвесных систем;
Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
Встраиваемые системы устанавливаются внутри предметов мебели;
Угловые приборы занимают кухонный угол;
Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

На какой высоте вешать вытяжку над газовой плитой по нормам ГОСТа

Для многих людей кухня – едва ли не самое главное помещение в доме или квартире. Здесь не только готовят и едят, но и собираются всей семьей, ссорятся и мирятся, обсуждают новости, принимают важные решения. На Руси под кухню отводили не просто комнату в доме, а иногда даже специально обустроенное здание.

Современная кухня представляет собой гармоничное сочетание красоты, практичности и технологичности. Один из важных моментов в обустройстве кухни – отведение запахов, образующихся при приготовлении пищи. С этим справляются кухонные вытяжки. Мы расскажем, на какой высоте вешать вытяжку над газовой плитой, чтобы она качественно работала.

Высота вытяжки над газовой плитой: стандарты по ГОСТу

Правильно выбранная высота вытяжки над варочной панелью обеспечивает длительный срок службы прибора, эффективность его работы и безопасность при использовании.
Высота монтажа вентиляционного прибора зависит от таких факторов:

разновидность плиты – газовая или электрическая;
тип вытяжки;
производительность устройства;
расстояние от вытяжки до вентиляционной шахты.

Учитываются и такие моменты, как рост пользователя и интерьер кухонного помещения.

На основе расчетов и из соображений безопасности ГОСТом установлены параметры расстояния между вытяжным оборудованием и кухонной печью. Эти стандарты отображены в техническом паспорте каждого вытяжного устройства.

Расстояние минимальное и максимальное, в зависимости от типа плиты и вытяжки

Газовая плита – это открытый огонь и повышенная пожароопасность, поэтому требования к ее размещению более строгие. Стандарты по ГОСТу для высоты вытяжки над газовой плитой следующие:

Прямые вентиляционные конструкции – купольные, встроенные, плоские, угловые. В них фильтры расположены параллельно поверхности печи. Должны крепиться на расстоянии 75-85 см от конфорок.
Наклонные приборы, в которых фильтры расположены под углом по отношению к варочной поверхности. Высота расположения – 55-65 см.

Параметры размещения оборудования над электроплитой (индукционной, галогенной, простой с чугунными блинами-конфорками):

Прямые. Минимальная высота над плитой – 65 см, максимальная – 75 см.
Наклонные приборы монтируются на высоте 35-45 см.

Для комфортного процесса приготовления пищи допускается изменять высоту с поправкой на мощность модели, технические характеристики, дизайн кухни и рост пользователя.

Справка. Максимально разрешенное отклонение от стандартных норм в обе стороны – 5-10 см.

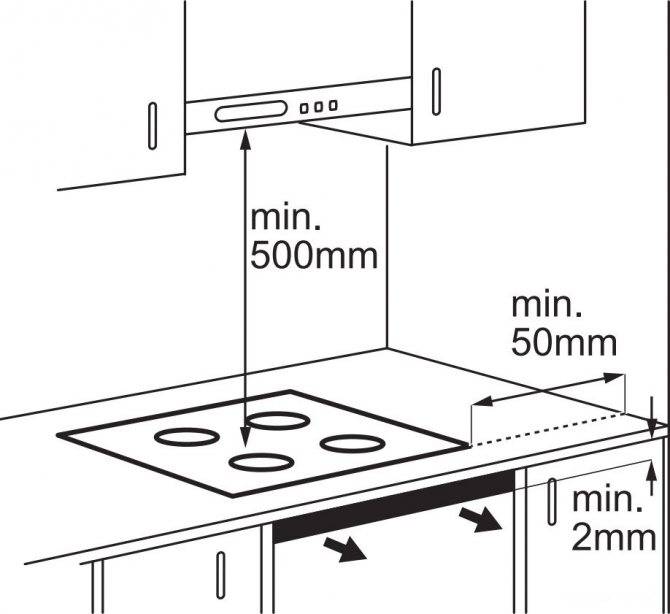

Как правильно измерить расстояние от плиты и столешницы со встроенной плитой до вытяжки

При замере расстояния от плиты до вытяжки учитывают тип техники. В зависимости от вида устройства замеры проводят следующим образом:

Прямые вентиляционные устройства – купольные, встроенные, плоские, островные, угловые, т-образные. Замер производят от плиты до фильтров.
Наклонные. Расстояние измеряют от поверхности кухонной печи до нижней точки вентиляционной техники.

Измерив высоту рулеткой, с помощью уровня переносят прямую на стену. Это и будет нижняя граница вытяжки, на которую ориентируются при ее установке.

Последствия неправильно выбранного расположения

Стандарт размещения определен не случайно. Любое самовольное изменение расстояния влечет неприятные и даже опасные последствия.

Если повесить вытяжку ниже установленной нормы, это чревато:

перегревом устройства;
воспламенением копоти, пыли, жира, оседающих на фильтрах вытяжки;
сложностью очистки прибора;
перекрытием обзора варочной панели.

Из-за низкого расположения пользователь будет часто задевать ее головой, ударяться. Процесс приготовления станет менее удобным, особенно для людей высокого роста.

Последствия слишком высокого расположения:

снижение эффективности, так как высоко расположенный прибор хуже поглощает запахи и продуты сгорания;
сложности в обслуживании устройства;
из-за слабого поглощения неприятных запахов пользователь чаще включает прибор на максимальную мощность, что приводит к шумной работе устройства и повышенному расходу электроэнергии.

Заключение

Кухонная вытяжка поглощает неприятные запахи, испарения, продукты горения, образующиеся при приготовлении пищи. Есть стандартные правила монтажа оборудования.

По ГОСТу прямая вытяжная система над газовой печью должна находиться на высоте 75-85 см, а наклонная – 55-65 см. Над электроплитой установлено расстояние 65-75 см и 35-45 см соответственно. Допустимо изменять параметры не более чем на 10 см в пределах указанных. Соблюдение этих норм обеспечивает эффективность работы устройства и безопасность при эксплуатации.

Технология монтажа наклонной вытяжки

Специфика установки вытяжки на кухне своими руками обычно определяется моделью оборудования и типом варочной поверхности. Использование при производстве жаропрочных материалов позволяет монтировать наклонный агрегат существенно ниже, по сравнению с традиционными сериями. В случае с электрической плитой высота крепления составляет 35 см, для газовой необходимо предусмотреть минимум 55 см свободного пространства.

Материалы и инструменты

Базовый инструментарий:

перфоратор;
рулетка;
уровень;
отвертка;
карандаш.

Также могут понадобиться:

отрезок гофротрубы, предназначенный для вывода отработанного воздуха;
фиксирующие хомуты, помогающие соединить гофрированную трубу с решеткой воздуховода;
решетка – ее располагают между трубой и вентиляционным каналом.

При покупке материалов нужно соотнести диаметры решетки и гофротрубы. Если параметры совпадают, будет намного легче соединить эти детали, зона стыка получится компактной и аккуратной.

Особенности установки наклонной вытяжки

После того, как была определена высота установки наклонной вытяжки над плитой, нужно выполнить перфоратором отверстия в местах, размеченных в соответствии с креплениями на корпусе оборудования, на этом же шаге выполняют выемки под вентиляционную решетку. В процессе монтажа стоит воспользоваться видео специалистов – будет легче сориентироваться в этапах и тонкостях работы

Важно, чтобы в зоне сверления не было скрытого кабеля. В готовые отверстия вставляются дюбели, затем вкручиваются саморезы

Чтобы подключить вытяжку к питанию, нужно заизолировать все контакты, предварительно необходимо отключить электричество в квартире. После присоединения элементов в соответствии с инструкцией производителя, проверяют работоспособность устройства, смотрят, появилась ли тяга.

Установка гофротрубы начинается с соединения ее с решеткой: отрезок надевают на предусмотренный выступ и фиксируют посредством хомутов. Свободный конец прикрепляется к вытяжке, стыки нужно загерметизировать с помощью силиконового состава.

Чтобы оборудование более естественно вписалось в интерьер помещения, рекомендуется использовать декоративный короб, маскирующий все зоны соединений

Важно спрятать гофрированную трубу, которая идет к вентиляционному каналу

Грамотно установленная наклонная вытяжка способна полностью выводить кухонные запахи, гарь, пары и жировые испарения. Чтобы увеличить эффективность воздействия, можно оставить агрегат включенным на минимальной мощности на пару минут после готовности блюда.
