Конструкция выключателя освещения
В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.
Защитные элементы и крепление
Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:
- Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
- Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.
Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.
Контакты
Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.
К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.
| Информация! На корпусе некоторых моделей выключателей имеется схема подключения, для монтажа других аппаратов необходимо использовать тестер. |
Размещение мастер-выключателей и неотключаемые линии
Системные аппараты обычно располагаются около входа в квартиры, в спальне или рабочем кабинете. Это места, откуда удобнее отключать все световые приборы, а также централизованное управлять шторками.
Для обустройства неотключаемых линий в электрическом щитке для управления отключаемыми цепями используется рубильник или выключатель нагрузки. Такое решение встречается повсюду.
Преимущества рубильников относительно мастер-выключателей:
- простота;
- надежность;
- долговечность;
- компактность;
- низкая цена.
Недостатки рубильников:
- не удобен в эксплуатации, в отличие от мастер-выключателей;
- на неотключаемые цепи нужна дополнительная установка освещения;
- для обеспечения отключения приборов и регулирования подачи тока операции выполняются вручную.

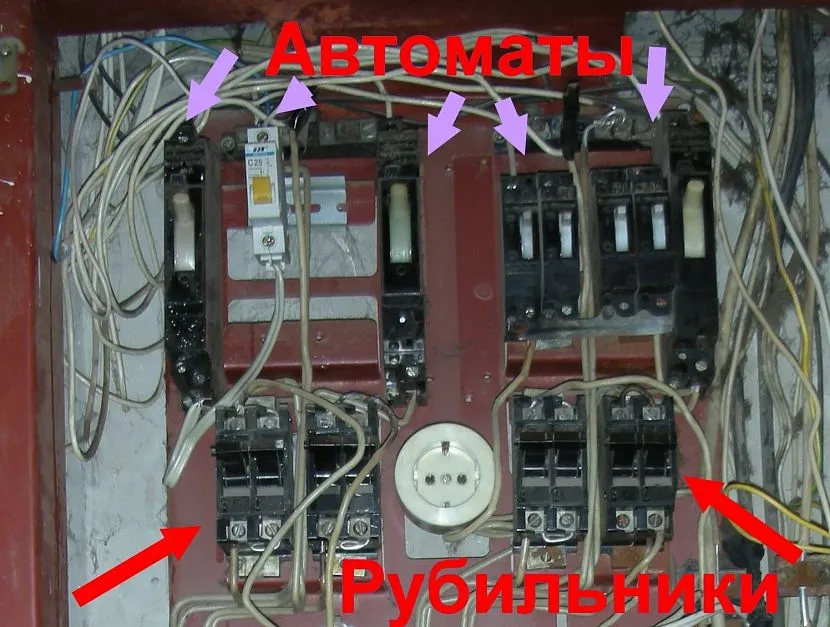

Рубильник встроен в электрический щиток
Источник grand-electro.ru
Дополнительное освещение делается по всей линии до электрического щитка, чтобы не возникло проблем в темноте при отключении света по всему дому);
Мастер кнопка – универсальное решение, в нем есть все самое необходимое. Без подхода к выключателям, расположенным по всей квартире, устройство сразу выключает везде свет.
Мастер-выключатели ставить или рубильники зависит от потребностей жильцов. На выбор влияют преимущества и недостатки аппаратов.

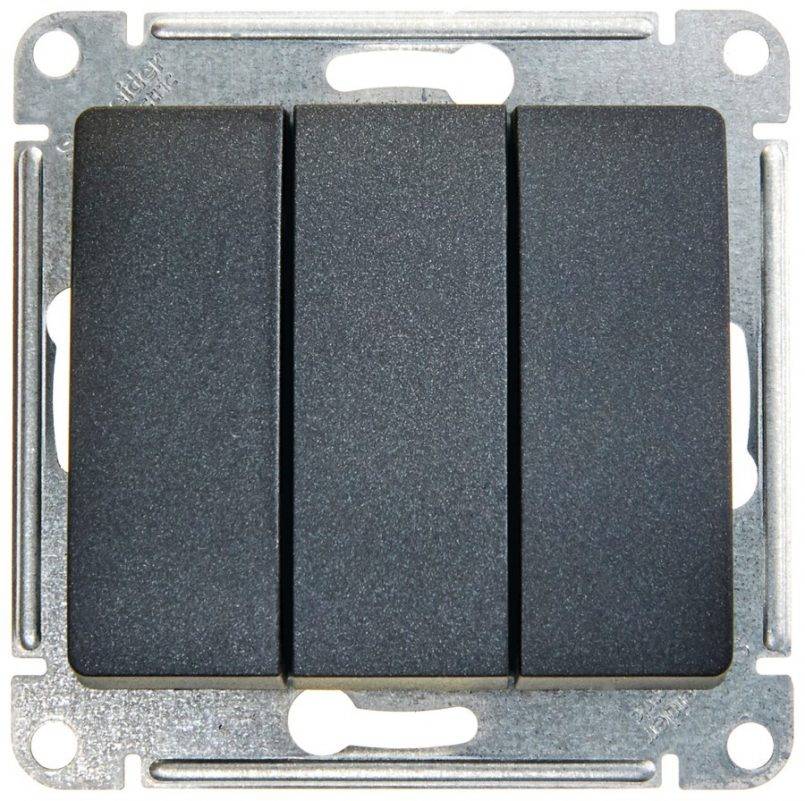

Выбор трехклавишного выключателя
По размерам, расцветке и форме следует выбирать выключатель, исходя из ваших личных предпочтений
Важно уделить внимание степени защиты прибора, обозначающейся буквами IP с двумя цифрами. Первая цифра определяет уровень защиты от пыли, вторая – от влаги. Для установки внутри обычных жилых помещений подойдут приборы класса IP20
Для установки внутри обычных жилых помещений подойдут приборы класса IP20
На открытых площадках и в помещениях с повышенной влажностью (санузел) желательно применять выключатели класса IP66.
Для установки внутри обычных жилых помещений подойдут приборы класса IP20. На открытых площадках и в помещениях с повышенной влажностью (санузел) желательно применять выключатели класса IP66.
Ванная
Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель
Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см
Фото: Instagram sdelano.ru
Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.
Безопасность и домашняя автоматикаКак правильно выбрать и установить розетки и выключатели во влажных помещениях
Выключатель отключает ноль, а не фазу
Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.
Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.
При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой
Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?
Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.
В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.
Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.
Установка внутреннего выключателя
Установка выключателя для скрытой проводки, невозможно осуществить без инструментов, с помощью которых можно сделать углубления в стене. Для установки электрической арматуры этого типа понадобятся следующие инструменты и приспособления:
- Электрическая дрель или перфоратор.
- Короновидная насадка для изготовления отверстий для подрозетника.
- Зубило и молоток.
Из материалов потребуется приобрести:
- Двужильный медный провод.
- Подрозетник.
- Выключатель скрытого типа.
- Гипсовую шпаклёвку.
- Шпатель.
- Шлицевая отвёртка.
- Индикаторная отвёртка
Установка выключателя своими руками осуществляется в такой последовательности:
Следует выбрать место для установки. Для удобного использования этой модификации электрических устройств, наиболее подходящей высотой, является 100 см от уровня пола.
Необходимо определить местонахождения ближайшей распределительной коробки, от которой будет подводиться электричество к осветительному прибору. В распределительной коробке, следует определить какой провод, является фазным, а какой «0». Это необходимо сделать для того, чтобы пустить на контур электротехнического устройства, фазный провод, который находится под напряжением. Такой вариант установки выключателя, позволит легко обесточить участок проводки, когда потребуется заменить элементы освещения. Чтобы определить наличие фазного напряжения в проводнике следует воспользоваться специальным прибором, который называется индикаторной отвёрткой. Этот инструмент позволяет без труда определить наличие электрического тока в проводе. Если прикоснуться жалом индикаторной отвёртки к оголённому проводнику, то при наличии электрического тока, маленькая лампочка засветится, соответственно если индикатор не будет светиться, то это будет говорить о наличии нулевого провода
Данную работу необходимо осуществлять с предельной осторожностью, по причине наличия высокого напряжения на проводах в распределительной коробке.
Следует обесточить сеть, чтобы можно было безопасно провести проводку к месту монтажа. Для этого необходимо выкрутить пробки или отключить автоматы на входном электрическом щитке.
От распределительной коробки, до места установки, делается штроба, глубиной не более 25 мм
Ширина штробы, также не должна превышать значение в 25 мм, а расстояние от распределительной коробки до места установки, не должно быть более 3 метров.
В месте установки, с помощью дрели или перфоратора делается углубление короновидной насадкой. Затем внутренняя часть удаляется вручную с применением зубила и молотка.
В получившееся отверстие круглой формы устанавливается пластмассовый подрозетник, который фиксируется с помощью гипсовой шпатлёвки.
От распределительной коробки к подрозетнику, ведётся медный двужильный провод, который подсоединяется одним контактом к фазному проводу электрической проводки, а другим концом соединяется с патроном лампы освещения.
Контактные провода заводятся в подрозетник, через отверстие, которое предварительно необходимо сделать в боковой части установочной коробки. Провода с помощью винтового крепления или зажимов, надёжно фиксируются к клеммам элемента электротехнической арматуры. После того как провод будет надёжно закреплён в выключателе, штроба заделывается гипсовым раствором.
Установка выключателя в монтажную коробку, должна осуществляться с помощью фиксирующих выдвижных «лапок», которые надёжно удерживают внутреннюю часть электротехнического устройства, от выпадения из отверстия во время эксплуатации. Прежде чем приступить к выполнению этой операции, необходимо снять декоративную накладную часть устройства, и надёжно зафиксировать выключатель в монтажной коробке. Для этого необходимо осуществить вкручивание двух винтов расположенных в боковых частях электрического элемента.
Когда внутренняя часть элемента электротехнической арматуры будет установлена по всем правилам, декоративная накладка присоединяется с помощью защёлки, которая установлена на корпусе электротехнического выключателя. Некоторые модели например, выполненные в ретро-стиле, оснащены винтовым механизмом для фиксации декоративной накладки.
В этом случае достаточно закрутить с помощью отвёртки болты удерживающие внешнюю часть устройства.
Когда элемент электрической арматуры будет установлен на место, необходимо включить электрический ток и проверить работоспособность электрического элемента.
Как правильно установить выключатель внутренней проводки видео смотрите ниже:
Схема выключателя и розетки питания через одну распределительную коробку.
Фазный подводится к вводу электрического выключателя света; Также в нём есть провода для каждой группы ламп.
Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. Правила техники безопасности при подключении и замене выключателя. Но разрезать один из проводов каждый раз когда необходимо отключить свет не слишком удобно.
Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством.
Самый простой выключатель это одноклавишный выключатель освещения, внутри его расположен один контакт, который работает на размыкание и замыкание цепи
Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать.
При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель. Подключение одноклавишного выключателя Общая схема подключения одноклавишного выключателя уже была описана выше, здесь же мы попытаемся больше внимания уделить тому как данная схема выглядит на практике поэтому кроме принципиальной электрической схемы приведем так же схему с фотовставками: Как видно на схеме у одноклавишного выключателя есть два контакта для подключения проводов условно говоря вход и выход при этом порядок подключения к ним проводов не важен, на один из контактов подключается фазный провод, а на второй — провод от лампочки, нулевой же провод подключается к лампочке напрямую
Зачастую бывает, что вход и выход у них находится на одной стороне верх и низ. Установку выключателя вы можете произвести в самом удобном вам месте.
С некоторыми фото выключателя можно ознакомиться ниже. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка не более 16 А. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения. Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель.
Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения. Рассоединяете их, и подключаете между ними перекидной. Подключение внутреннего одноклавишного выключателя Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене. Как подключить одноклавишный выключатель света на одну лампочку: Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно.
Схема выключателя и розетки питания через одну распределительную коробку. Для того, чтобы стандартная лампа с напряжением В была включена, необходимо подключить два провода: фаза L и нейтраль N. Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Нужно вскрыть розетку и проверить напряжение. Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку — подводят к выключателю ноль, а не фазу.
Соединение проводов в коробке для одноклавишного выкл
Как выглядит выключатель
Вот для примера классический выключатель темно-серого цвета.
Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.
Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.
Схема подключения трех светильников к трехклавишному выключателю
Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.
На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.
Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).
Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:
- Подключение двух светильников к одноклавишному выключателю.
- Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
- Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.
В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).
В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.
Схема подключения выключателя с одной клавишей: расшифровка и поэтапная инструкция
Каждый выключатель в зависимости от своей разновидности, имеет отдельные особенности, касающиеся подключения к основной энергосистеме и непосредственно светильнику. На данном этапе рассмотрим одинарный вариант и характеристики его рабочего механизма.
Схема соединения выключателя с освещением
Одиночные светильники — это, пожалуй, самое простое устройство в монтаже, к нему подсоединяется одинарный выключатель.
Прежде чем соединить выключатель с общей энергосистемой, необходимо прокинуть проводники, которые будут подходить на выключатель от автомата. Для таких целей чаще пользуются однополюсными устройствами, от автомата токоведущие жилы приходят в распределительную коробку. Фаза подключается к контакту выключателя, от выключателя эта же жила подходит к патрону предполагаемого светильника. Нейтральный проводник подключаем ко второму контакту на патроне. Все соединения качественно должны быть заизолированы.
Схема подключения одноклавишного выключателя
Подсоединение регулятора освещения: инструкция
Использование схемы остается вашим первым помощником к следующей инструкции:
- первым делом, мы совершаем нужные манипуляции чтобы обесточить энергосистему. Обязательно позаботьтесь о том, чтобы никто случайно не подключил напряжение;
- подготавливаем все нужные инструменты;
- от электрощита подводим к распределителю три проводника (фаза, ноль, заземление);
- из разветвительного короба выводим нейтраль к светильнику и закрепляем его к одному из контактов на патроне;
- заземляющую жилу коммутируем с заземлением, которое идет к корпусу светильника от распределителя;
- фазный провод соединяем с фазой выключателя, которая поступает в распределительную коробку.
- Фазу подключаем к одному контакту выключателя, а второй контакт соединяется с синим проводом, который приходит в распределитель, последовательно он соединяется с фазой, которая идет к центральному контакту на светильнике;
- подключаем питание и нажимаем выключатель. За счет этого происходит подключение фазного провода, проходящего через распределительный короб к светильнику;
- обратное нажатие прибора приводит к размыканию цепи и отключению фазы.
Аналогично подключаются выключатель и лампочка в случае отсутствия заземляющего проводника.
Процедура установки накладного выключателя
Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.
Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.
Шаг 1: Разбираем устройство
Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.
Шаг 2: Намечаем место установки
На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.
При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.
Шаг 3: Устанавливаем пластину-подрозетник
Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.
Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.
Последний этап монтажа накладного выключателя — установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться
Шаг 4: Подключаем провода
Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.
Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.
Шаг 5: Собираем устройство
Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.
Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.
Основные типы выключателей
Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.
№ 1: Приборы клавишного типа
Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.
Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.
№ 2: Переключатели или перекидные выключатели
Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.
Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.
Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое
№ 3: Диммеры или регуляторы интенсивности освещения
Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.
Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.
Критерии выбора выключателя с регулировкой яркости описаны в этой статье.
№ 4: Выключатели с встроенным датчиком движения
Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.
Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.
№ 5: Устройства сенсорного типа
Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.
Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.
Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении
Варианты подключения
Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.
Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.
Одноклавишный прибор
Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.
Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:
- Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
- Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
- Фазу переключателя соедините с фазой электрического щитка.
- Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
- Установите клавиши и панель на платформу, как и крышку распределительной коробки.
В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.
Двухклавишный прибор
Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:
Подключение выключателя света с двумя клавишами осуществляется следующим образом:
- Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
- Фазу электрощита подключите к общему контакту выключателя.
- Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
- В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.
Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.
Проходной прибор на 2 точки
Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.
Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.
Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.
Проходной прибор на 2 клавиши
Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.
Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.
На какой контакт подключать фазу: к подвижному или неподвижному
Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.
Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.
В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.
Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой
Выключатель с подсветкой: как правильно установить
Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.
Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.
Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.
Опасна ли неправильная установка выключателя
Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.
Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.
Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.
Классификация выключателей
На первый взгляд может показаться, что все стандартные клавишные выключатели, установленные в большинстве домов, одинаково просты, но это не так. Помимо внешних различий (таких как количество клавиш, способы переключения и управления), есть еще много критериев, по которым отличают электрические выключатели.
По фиксации положения клавиши:
Выключатели без фиксации положения клавиш – это редкий тип выключателя, который не используется в жилых домах. Проще говоря, в данном случае выключатель выполняет функцию переключателя между режимом света и темноты. Но в отличие от переключателей – это кнопка, которая не меняет при нажатии своего положения.
Выключатели с фиксацией положения клавиши – самые распространенные, которыми, пользуетесь ежедневно. Система максимально проста: одно положение включает свет, другое – отключает.
По функциональности:
- Одноклавишный выключатель направлен на прямое одиночное управление одним источником света
- Двухклавишный выключатель чаще всего используют в нескольких случаях:
- Для подключения/отключения дополнительного освещения в комнате с системой равномерно расположенных светильников или ламп.
- Для управления определенным количеством ламп в люстре. Это более простая альтернатива выключателям с регулятором яркости.
- Для управления светом в соседних, смежных помещениях, таких как ванная и туалет.
- Трехклавишный выключатель, как и двухклавишный, предназначен для контроля сразу нескольких электроприборов. В данном случае одну из клавиш часто используют для управления не только лампой, но и кондиционером или жалюзи. У таких выключателей есть один значительный минус – это залипание клавиш. Если вам необходимо контролировать несколько (три и больше) приборов одним выключателем, лучше использовать комбинацию из выключателей двух первых типов.
- Проходной выключатель необходим для систем управления освещением из двух и более точек. Может быть как одноклавишным, так и двухклавишным.
- Перекрестный выключатель необходим для систем управления освещением из трех и более точек.
Проходной и перекрестный тип выключателей будет полезен в многоэтажных загородных дома. Благодаря управлению светом из нескольких точек не нужно будет подниматься или спускаться, чтобы выключить свет на другом этаже или в очень большом помещении. Перед тем как установить проходной выключатель света в коридоре, убедитесь, что источники света и места предполагаемой установки, равноудалены настолько, чтобы можно было без проблем дойти до следующего выключателя при свете.
Диммеры. Это выключатели света с регулятором яркости. Данный тип значительно отличается от предыдущих, так как они исполняют, в первую очередь, задачу по настройке яркости света, что позволяет не только создавать комфортное освещение в зависимости от ваших потребностей, но и помогает значительно снизить затраты электроэнергии.
Сенсорные выключатели – технологичный и многофункциональный тип. Главное их преимущество перед другими выключателями – возможность глубокой персональной настройки, на определенные отрезки времени при разных задачах. Вместо клавиш для управления данными выключателями используются датчики. Существуют модели, реагирующие на звук и движения. Они значительно дороже, но при этом для управления светом во всей квартире будет достаточно всего одного выключателя. Сенсорные выключатели света 220 В довольно часто встречаются в ассортименте.
Технически данные выключатели отличаются в первую очередь тем, что в них вместо контактов используются более надежные и долговечные микросхемы. Сенсорные выключатели можно применять также для управления другими электроприборами (жалюзи, вытяжками, кондиционерами).
