Как сделать теплый пол в ванной от электричества своими руками
Теплый пол электрический в ванной комнате означает прокладку под плиткой одно- или двужильных нагревательных кабелей. Специалисты прикрепляют их на определенном расстоянии к заранее подготовленному черновому полу. Показатели расстояния меняются в зависимости от мощности кабелей и размеров комнаты.
Для новичков, не имеющих опыта в проведении подобных работ, производители предлагают приобретать специальные маты (Nexans, Devi, Эксон, Profitherm, Shtoller и другие). Эта конструкция состоит из кабельной системы и сетки, она в разы упрощает монтаж теплого пола в ванной.

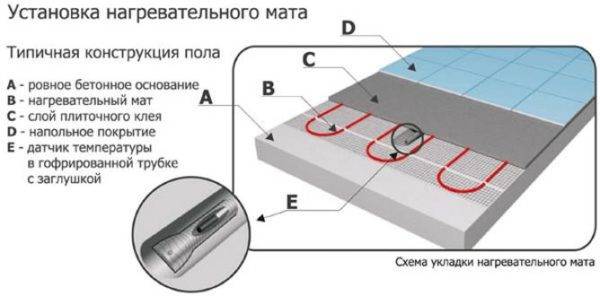

Электрические нагревательные маты выкладываются по всей поверхности пола комнаты от углов к терморегулятору. Участки, где планируется установка кабины душа либо ванной нужно обходить. Для этого сетку режут на необходимые части, но делать это нужно аккуратно, чтобы не повредить целостность кабеля.
Важно: При устанавливании под плитку, нагревательные маты запрещено укладывать в несколько слоев. Кроме того, нужно соблюдать определенное расстояние между кабелями (от 5 см) и между стеной и кабелем (от 10 см)
Последовательность выполнения работ
Чтобы уложить электрический теплый пол в ванной под плитку своими руками, необходимо строго придерживаться соблюдения последовательности пунктов технологии:
- Подготовка. Перед тем как сделать теплый пол в ванной от отопления, надо демонтировать имеющееся финишное покрытие и изучить состояние чернового пола. При обнаружении трещин, сколов и неровностей он счищается и настилается новый. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно.
- Укладка теплоизоляции. Это позволит существенно снизить теплопотерю через пол и уменьшить текущие расходы на поддержание определенной температуры в ванной. Для этих целей специалисты рекомендуют использовать пенофол – рулонный материал с фольгированным покрытием. Выстилается он по всему периметру, места стыков соединяются монтажным скотчем.
Особенное внимание изоляции следует уделять на первых этажах частных построек. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года
Электрический теплый пол для ванной комнаты под плитку подразумевает обязательное наличие в системе настенного терморегулятора, с помощью которого выставляется нужный вам режим подачи тепла. Выбирайте место для него рядом с розетками, чтобы было удобно подключать устройство и систему от сети.
Между витками нагревательного кабеля устанавливается температурный датчик, который должен быть надежно защищен от давления стяжки и финишного покрытия с помощью прочной гофрированной трубы. Фиксируется датчик клеем для плитки.
Перед тем как сделать теплый пол в ванной комнате и залить его бетонной или цементно-песочной стяжкой, необходимо проверить электрическую систему на работоспособность. Недостаток стяжки в том, что при наличии неисправностей кабелей невозможно фрагментировано удалять ее для проведения ремонта.
Сопротивление кабеля теплых полов в ванную комнату под плитку не должно отклоняться от указанной производителем нормы более чем на 10%.
Посмотреть, как сделать теплый пол в ванной от электричества своими руками, расскажет видео, расположенное ниже:
Делаем водяной пол
Изготовить своими руками теплый водяной пол в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды. Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.
Что нужно знать
Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через распределительный коллектор.
Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы
Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.
Смеситель — также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель
Ряд строгих условий для того, чтобы приступить к монтажу:
- Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
- У двухконтурного котла должен быть запас мощности.
- Все работы выполняются при полностью отключённой системе отопления.
Трубы нужно освободить от теплоносителя.
В толще теплого пола можно выделить обязательные функциональные прослойки:
- основание;
- гидро- и теплоизоляция;
- трубопровод из прочных труб;
- бетонная стяжка или гипсоволокно;
- декоративное покрытие пола.
В деревянных домах тоже можно делать водяной пол, но следует побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.
Поэтапное руководство по монтажу водяного пола
Сооружение водяной системы является циклом, включающим стандартные виды работ.
Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.
Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).
Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.
Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.
Этап 5. Укладываем трубы. Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. Подключаем трубу подачи воды.
Укладка труб «змейкой» наиболее распространена. Альтернативой является укладка «улиткой». Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода
Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.
Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.
Одно из предназначений стяжки теплого пола — накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше
Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.
Особенности теплых полов в ванной комнате
Систему отопления устанавливают в конструкции пола
Эта особенность заставляет уделять повышенное внимание вопросам надежности
Устройство

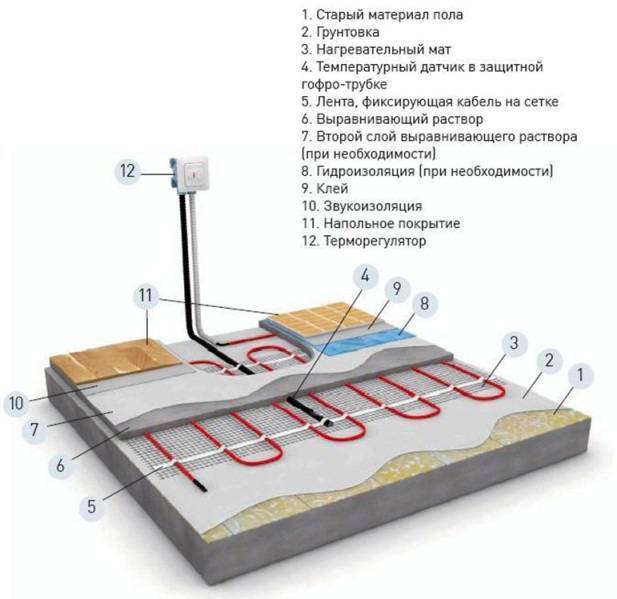

Конструкцию создают из нескольких рабочих слоев:
- изоляционное покрытие устанавливают на бетонные плиты, иное межэтажное перекрытие;
- фольгой направляет инфракрасное излучение в сторону комнаты;
- генерацию тепла обеспечивают трубы с теплой водой или электрические нагреватели;
- следующий слой создают из материалов, предотвращающих повреждение установленной конструкции;
- сверху размещают плитку, другое финишное напольное покрытие.
Датчики температуры и регуляторы обеспечивают контроль и поддержание заданного температурного режима. Систему подключают к сети электропитания или магистрали с теплоносителем.
Принцип работы
Принцип работы теплого пола.
Нагревательные элементы включаются по сигналу внешнего датчика, когда температура в помещении опускается ниже установленного уровня. Тепло генерирует вся поверхность пола. По действующим санитарным нормам температура покрытия не должна превышать +30°C. Для создания комфортных условий этот параметр устанавливают в диапазоне +20… +28°C.
После прогрева воздуха отключается электропитание или горелка котла отопления. Рабочий режим активизируется автоматикой. Настройкой терморегулятора изменяют температуру в помещении.
Преимущества использования
Эту систему отопления выбирают по следующим причинам:
- воздух нагревается равномерно без сильных конвекционных потоков в зоне действия традиционных радиаторов;
- относительно низкая температура покрытия обеспечивает высокий уровень безопасности, приятна для хождения босиком;
- система скрыта внутри строительной конструкции, поэтому не занимает свободное место и подходит для любых вариантов дизайна.
Применение такого оборудования помогает снизить уровень влажности, препятствует появлению грибков и плесени. При оснащении автоматикой температурный режим поддерживается с высокой точностью без контроля со стороны пользователя. Элементы конструкции надежно защищены от механических повреждений.
Монтаж термоматов

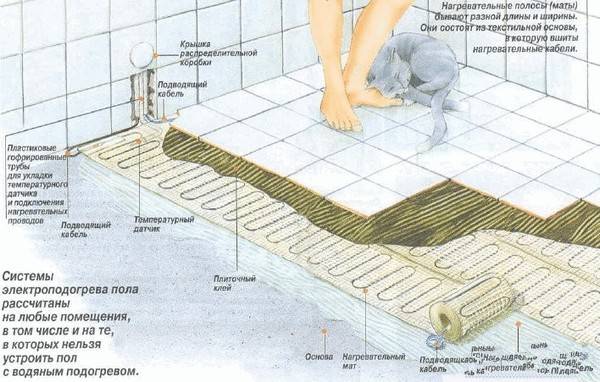

Систему теплых полов, состоящих из термоматов, укладывать значительно проще.

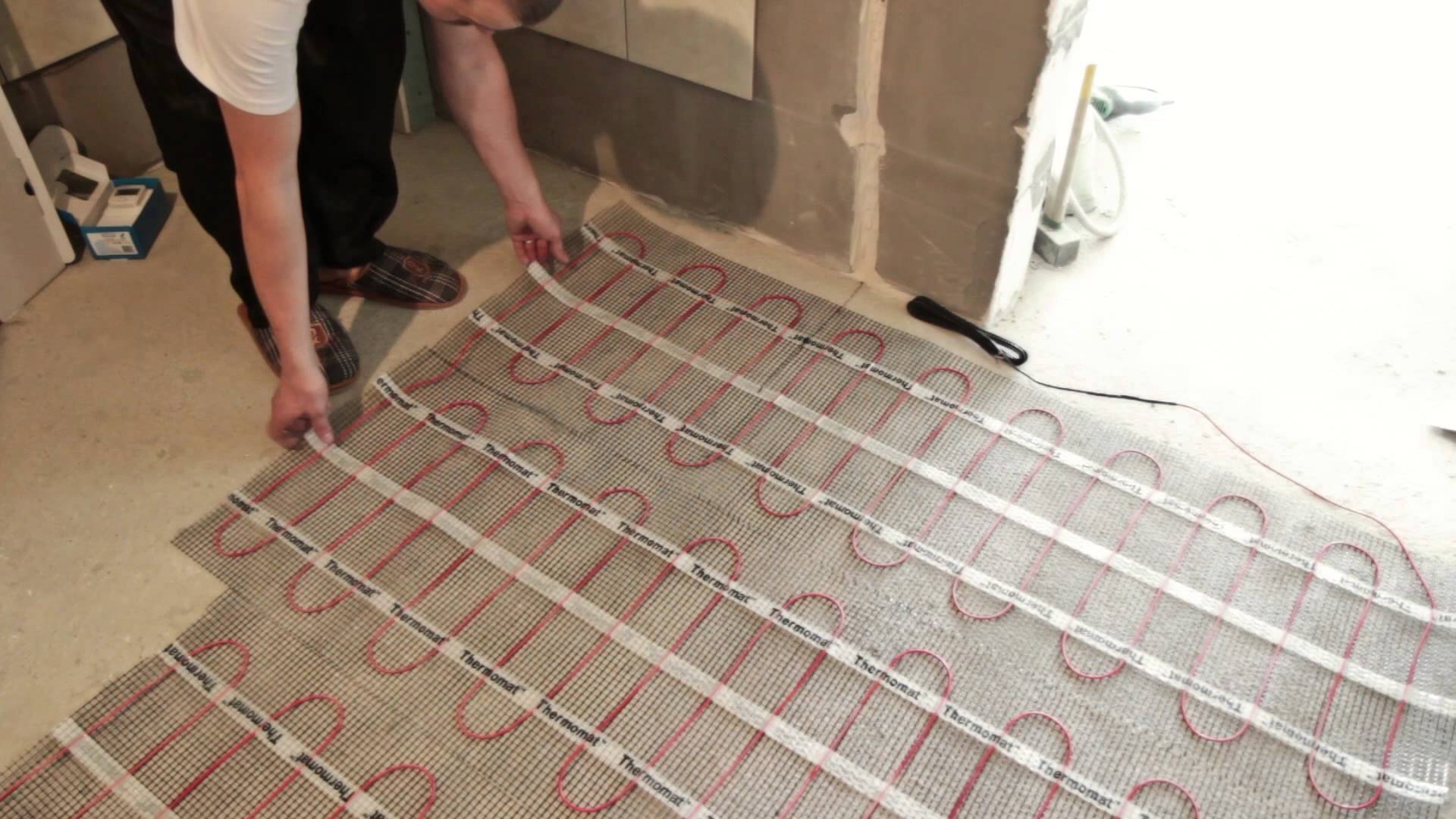

После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.
Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.
Это позволяет укладывать термоматы максимально удобным способом.
Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.
Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.
Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.
Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.
Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.
Способы установки теплого пола под разное покрытие.
Монтаж электрической системы нагрева пола в ванной комнате – инструкция
Своими руками устанавливать такой теплый пол необходимо по далее приведенному алгоритму:
Рисуете схему монтажа системы, определяетесь с местами расположения термостата и температурного датчика. Первый обычно устанавливается в небольшой проем, который делают в стенке (от напольного основания его поднимают на 0,6–1 м). От места монтажа коробки термостата зубилом и молотком либо пилой-болгаркой штробят два канала. Один необходим для размещения кабеля температурного датчика, второй предназначен для силовых проводов.
Очищаете пол в комнате, выравниваете его специальными смесями или стяжкой, обрабатываете грунтовкой.
Монтируете теплоизоляцию на напольную поверхность. Рекомендуется применять современные защитные материалы – натуральную пробку, пеноплекс, плиты пенополистирола, пенополиэтилен фольгированного типа, пенофол. Толщина теплоизолятора – от 2 до 5 см.
От точки подсоединения терморегулятора к силовым проводам начинаете монтаж нагревательного кабеля с шагом 50 см. Как правило, он устанавливается зигзагообразно. К напольному основанию кабель фиксируется монтажной стальной лентой
Важно! Дистанцию между проводами и стеновой поверхностью следует выдерживать на уровне 0,1 м, между нагревательными устройствами и трубами – 0,2–0,3 м, а между отдельными витками кабеля – 0,6–0,8 м.
Между витками нагревательного кабельного элемента размещаете трубу (гофрированную) и укладываете в нее температурный датчик
Обратите внимание! На торец трубного изделия со стороны датчика обязательно нужно смонтировать заглушку. Она убережет трубу от попадания в нее бетона при обустройстве стяжки.
Подводите концы датчика к термостату
Канавки в стене зашпаклевываете либо заштукатуриваете.
Приступаете к обустройству стяжки. Лучше использовать готовые составы, продающиеся в магазинах. Их создали именно для покрытия теплых полов в ванной или другой комнате жилого помещения.
Монтаж электрического теплого пола
Облицовку напольного основания с установленной системой допускается выполнять через 3–4 суток. А вот запускать теплые полы в работы разрешено лишь через месяц. Тогда стяжка наберет требуемую прочность.
Инфракрасную систему монтировать еще проще. Схема выполнения работ аналогичная. Но сама укладка нагревательных элементов производится намного быстрее. Инфракрасные полы можно накрывать не стяжкой, а особой защитной пленкой. Она просто фиксируется на нагревательных элементах.
Какие полы можно класть сверху на системы с подогревом?
Прежде чем мы обсудим, как реализовать такую систему, стоит остановиться на выборе подходящих материалов. Немногие знают о том, что только некоторые виды напольных покрытий подходят для отопления с подогревом.
Мы должны выбрать материалы, характеризующиеся высокой температурой и инерцией тепла. Этим критериям, в первую очередь, отвечают керамическая плитка и каменные элементы. Они никак не блокируют тепло, а также обладают достаточной прочностью, чтобы не повредить систему отопления.
Еще можно рассмотреть ламинированные панели или тонкие пластиковые вкладыши (однако, обратите внимание, есть ли информация, позволяющая установку в случае теплого пола) и даже на деревянные полы. В последнем случае необходимо будет выбрать правильный тип древесины — твердые и экзотические породы, такие как дуб и тик, будут достаточно прочными
Категорически следует отказаться от любых пород древесины, характеризующихся высоким коэффициентом усадки (сосна, бук), а также сплошных досок (целесообразно будет многослойных) и толстых (более 1,5 см).
Пошаговый процесс монтаж кабельного пола
Сам процесс монтажа условно делится на несколько этапов:
- подготовка основы пола;
- составление плана обогреваемой комнаты;
- монтаж нагревательного контура;
- монтаж точки подключения;
- заливка бетонной стяжки.
Постараемся дать как можно более полное описание каждого этапа.
Этап #1 – Подготавливаем основу пола
Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.
Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной
Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.
Этап #2 – План обогреваемой комнаты
Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.
Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа
План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.
Этап #3 – Монтируем нагревательный контур
В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.
Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель
На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.
Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.
Этап #4 – Монтаж точки подключения
Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.
Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.
Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик
К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.
Этап #5 – Заливаем бетонную стяжку
В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.
Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.
Мы предлагаем вам видео на тему монтажа кабельного пола.
Электрический теплый пол в стяжку: сколько потребуется кабеля
Основными параметрами кабеля, благодаря которым можно рассчитать требуемое количество являются длина и шаг между соседними петлями. Это две величины, которые высчитываются, исходя из S площади укладки. Другие величины:
- Qs — количество тепловой энергии для обогрева;
- Qкб — удельная тепловая мощность с расчетом на 1 м длины кабеля (удельная тепловая мощность должна быть указана в технической документации).
S высчитывается после измерения, вычисления и суммирования площадей участков, где будет прокладываться кабель. Необходимая длина кабеля рассчитывается по формуле : L = S × Qs / Qкб. После вычисления длины можно определить расстояние между параллельными петлями и шагом укладки кабеля — N = 100 × S / L. где S — площадь, L — длинна кабеля.
Кстати! При расчете нужного количества кабеля важно понимать, что нельзя его прокладывать под стационарными предметами мебели. Также нужно оставлять отступы от мебели и стен на 50см, а от нагревательных приборов (конвектор, стояки отопления, радиаторы) на 100 см. Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения
В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором
Если черновое основание пола – холодное и система отопления устанавливается в качестве основного, то кабель в идеале должен закрывать 70-75% от общей площади помещения. В продаже кабель отпускается стандартными отрезками с уже установленными муфтами (соединительная и концевая). Значит, достаточно выбрать оптимальную длину кабеля того, иного модельного ряда. Если помещение слишком большое, то расчетная длина может быть выше. Также можно разделить основание пола пополам и для каждой части произвести свои расчеты кабеля с учетом площади помещения, оснастив при монтаже каждый контур собственным терморегулятором.
Справка! Перед проведением монтажа кабельного теплого пола под плитку рекомендуется производить необходимые точные расчеты. Сначала начертить схему раскладки кабеля, далее уже в масштабе и на основании делать укладку.
Особенности укладки электрического теплого пола
При желании установить пол в ванной своими руками владельцы квартир и домов все чаще выбирают электрический теплый пол. Причина популярности этой системы в простом монтаже, возможности регулировать температуру с помощью термостата. Для работ необходимо приобрести следующее оборудование и комплектующие:
- нагревательный кабель;
- терморегулятор;
- термодатчик;
- гофрированная труба;
- фольгированную теплоизоляцию;
- монтажную ленту.

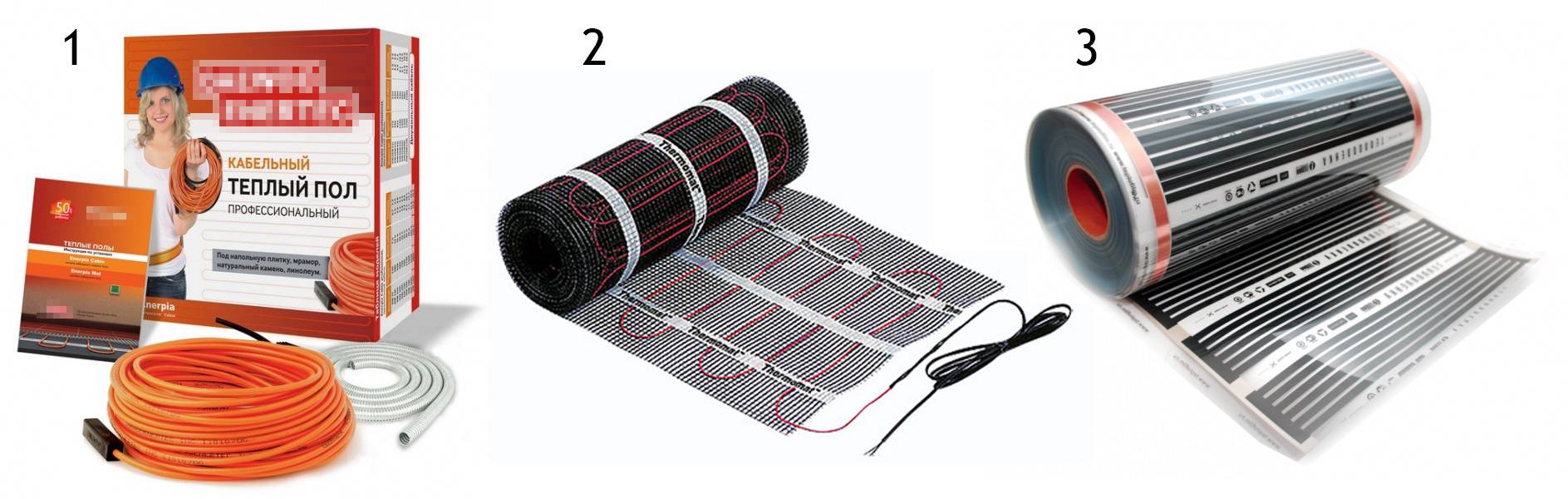

Производится электрический теплый пол двух видов – кабельный и в виде термоматов. Прежде чем монтировать любой из этих видов пола, кладут фольгированную теплоизоляцию. Она будет отражать тепло вверх, что позволит заметно снизить расходы на электроэнергию для поддержания заданной температуры.
Один из главных вопросов, который волнует владельцев недвижимости, уровень безопасности теплого пола. Производители тратят значительные средства на обеспечение хорошей защиты от поражения электрическим током. Двойная оплетка из высококачественных полимерных материалов обеспечивает высокий уровень безопасности. При выборе пола необходимо отдать предпочтение экранированному кабелю, который создаст минимум магнитных помех.
Преимущества теплого электрического пола:
- простой и быстрый монтаж;
- комфортная температура;
- простое управление с помощью термостата;
- доступная цена.
Минусом системы является повышение затрат на оплату электроэнергии, особенно это чувствительно для владельцев частных домов. В городских квартирах площадь технических помещений минимальная, поэтому можно уложить теплый пол в туалете и в ванной.
Пошаговая инструкция
Приступая к любым ремонтным работам, возникает всегда много вопросов касающихся материалов, способов монтажа. Ниже приведена инструкция, как сделать теплые полы своими руками, пошаговое изготовление с описанием различных методов обогрева помещения теплым полом.
Проектирование
Давайте для начала разберемся, какие моменты учитываются при проектировании электрического и водяного пола
Важно, где именно проводятся работы: в частном доме или в квартире панельного/кирпичного дома
Если речь идет о квартире и варианте водяного пола, этот этап необходим обязательно, возможно вам придется узаконить подобную процедуру. Также, эта процедура необходима, когда теплый пол выступает в качестве единственного средства обогрева. Поскольку можно установить недостаточно мощное оборудование, как следствие, в доме будет всегда холодно.
Итак, начнем с электрического. Для начала сделайте точный план комнаты с расположением мебели, с соблюдением пропорций ( удобно использовать бумагу миллиметровку). После чего вы должны просчитать площадь без мебели, где, собственно, и будет уложен кабельный пол. По правилам, пол должен занимать не менее 55-75 % общей площади комнаты.
Если вы решите использовать стержневые полы, их можно стелить под мебель, это никак не сказывается на качество и продолжительность их работы
Следующий аспект, который принимается во внимание, это мощность. Чаще всего расчет базируется на разнице основной мощности от присоединенной (теплый пол)
Классификация теплых полов
Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.
Классификация теплых полов
Инфракрасный
Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.
Инфракрасный теплый пол
Термоматы
Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).
Термоматы или тонкокабельный пол
Кабельный
Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.
Кабельный теплый пол
Водяной
Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.
Водяной теплый пол
Профильные маты для укладки теплого пола
Шаг 2. Установка коллекторного шкафа
Если с первым шагом у Вас все в порядке, то начать монтаж водяного теплого пола своими руками необходимо с установки коллекторного шкафа согласно проекту (если он конечно есть). Если он скрытно расположен, необходимо заранее выбить перфоратором нишу в стене и установить таким образом, чтобы рядом не находились провода и не ниже уровня пола. Иначе будут проблемы с подачей воды. Если устанавливается автоматика, то необходимо заранее проштробить выемки, чтобы проложить электропроводку. После, подвести магистральный трубопровод подачей обратки. Все работы по устройству теплого пола необходимо проводить до финишной штукатурки и установки дверных коробок. Установить настенный коллекторный шкаф еще проще, установите его на стену, выровняйте поверхность, зафиксируйте и подводите трубы.
Если проекта у Вас нет, то коллекторный шкаф желательно поставить ближе к центру этажа, чтобы ветки теплого пола были плюс-минус одинаковые по длине.
Частые ошибки при монтаже
Иногда после укладки без стяжки наблюдается неправильное функционирование системы обогрева половых покрытий. К снижению эффективности могут привести ошибки, которые были допущены при укладке оборудования:
- Не качественная теплоизоляция. Чтобы избежать тепловых потерь рекомендуется в качестве утеплителя использовать вспененные полимеры. Они обладают достаточно высокими теплоизоляционными свойствами. Утеплитель должен полностью покрывать основание пола. При этом не допускается наличие зазоров между отдельными частями материала.
- Неверное проведение расчетов. Перед началом монтажных работ обязательно составляется схем укладки трубопровода. Определяется возможное давление на деревянное перекрытие всей конструкции. Выполняются расчеты требуемой мощности отопительного оборудования.
- Не точная установка датчика температуры. Прибор должен быть расположен недалеко от греющего контура. При этом слишком прятать его не рекомендуется, чтобы не возникло сложности при его замене в случае поломки.
После укладке системы обогрева пола без стяжки необходимо сохранять схему монтажа трубопровода. Это позволит избежать аварийных ситуаций, если возникнет необходимость просверлить в полу отверстие.
Монтажные работы не должны проводиться в спешке. Весь процесс установки оборудования должен быть продуманным. При выполнении укладки своими руками рекомендуется предварительно проконсультироваться у специалистов. Равномерный и качественный обогрев помещения может обеспечить только правильно установленный теплый пол.
Заключение по теме
Провести монтаж электрического теплого пола — пленочного или кабельного — сможет каждый домашний мастер.
Уложить теплый пол под керамическую плитку тоже большого труда не составит.
Важно лишь правильно подобрать мощность системы, равномерно распределить кабель по площади основания и точно соблюсти все нормы и требования, не исключая ни одного слоя.
Если вы все учтете, то получите теплый пол, работающий эффективно и долго.
