Как изготовить самодельный наждак для собственной мастерской

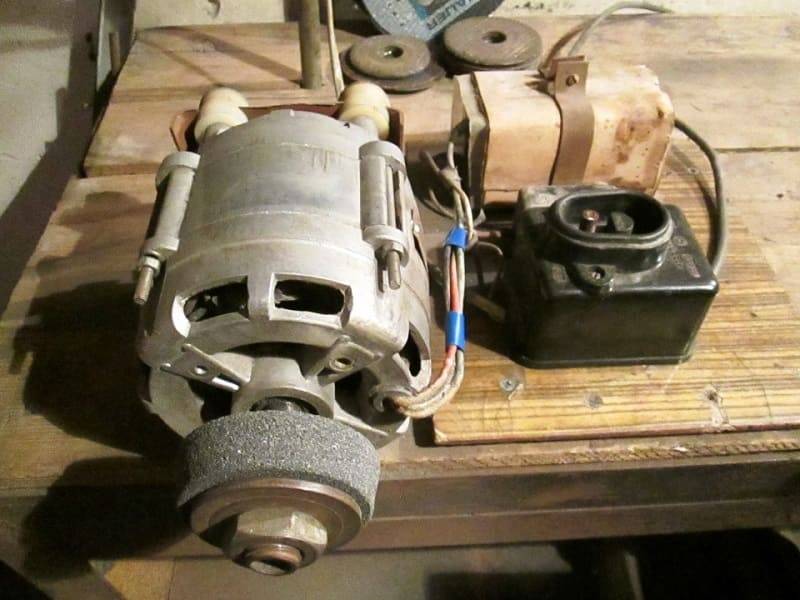

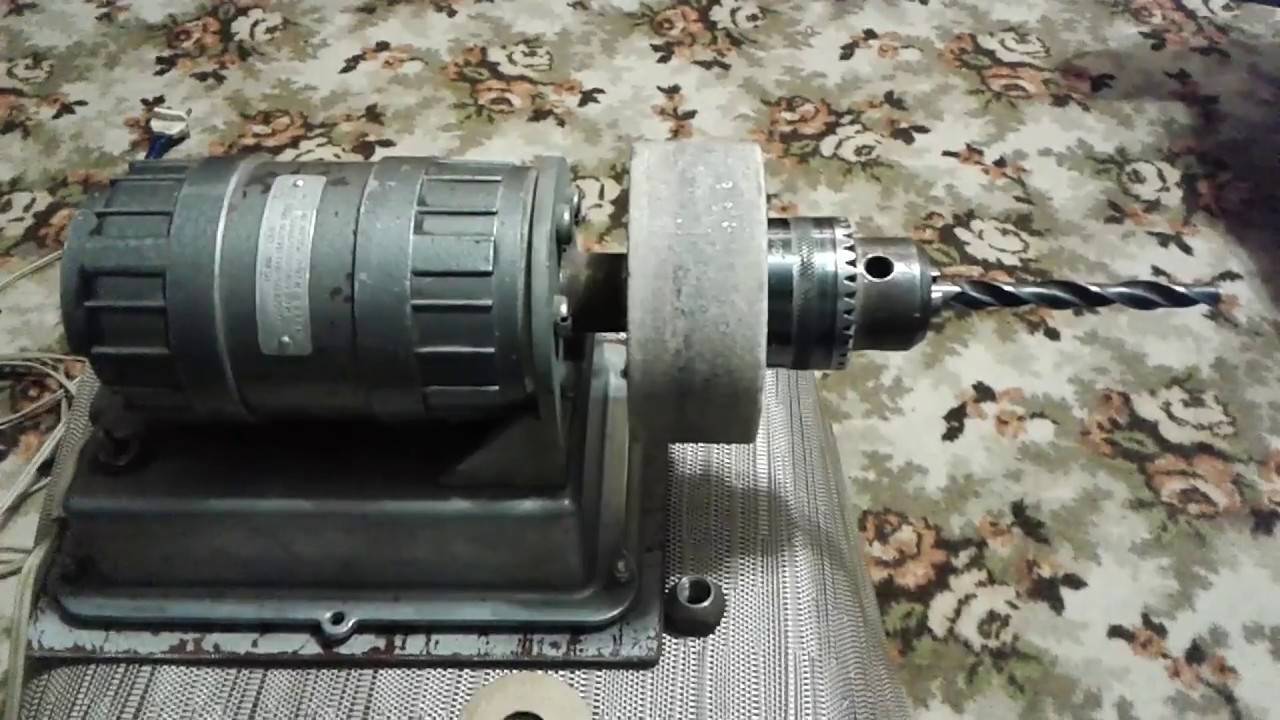

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Пневматический и электрический инструмент

В мастерской огромные окна, так как не используется электрическое освещение. Все машины питаются сжатым воздухом. Внешний вид машин не меняется, только вместо электродвигателя устанавливается пневмодвигатель. На рабочем месте предусмотрена работа пневматических шуруповертов, дрелей, фрез.

Распиловочный станок

Высокая скорость болгарки позволяет использовать ее с пильным полотном для обработки дерева. Без какой-либо защиты это очень опасно. Ремесленники придумали очень полезный и оригинальный самодельный прибор для столярных работ своими руками, позволяющий без опаски использовать болгарку как пилу.

Для этого делается специальная защита, аналогичная стандартному кожуху, которым комплектуется инструмент. Имеет затвор, две ручки и поворотное устройство. Салазки выглядят как плита размером 200 х 120 мм с прорезью для выхода пильного полотна.

К кожуху приварены две ручки для удержания пилы во время работы. Резка и распиловка пиломатериалов небольшой толщины очень удобна, а высокая скорость станка на деревообрабатывающем станке позволяет легко резать материал толщиной до 30 мм.

Вертикально-сверлильная модель

Станина может быть изготовлена ​​из уголков 50х50 мм и стального листа толщиной 5 мм. Для этого по краям листа привариваем два уголка по всей длине, они будут служить ножками. Размер стола 350 х 200 мм. Сверху приварите кронштейн с квадратной трубкой высотой 80 мм для крепления стойки.

Стенд или направляющая состоит из квадратной трубы толщиной три миллиметра. В верхнее отверстие приваривается отрезок водопровода длиной восемь миллиметров. В него вставлен механизм натяжения троса. Высота стойки 700 миллиметров. Держатель вставляется в кронштейн и обжимается четырьмя болтами: по два с двух сторон квадратной трубки.

Тележка — это мобильная установка, на которой закреплена сеялка. Состоит из сваренных между собой уголков 50х50, высотой 170 мм, люверсы — из полосы толщиной три мм. В проушины вставляется ось, на которую наматывается трос.

Трансмиссия каретки состоит из оси, на которую намотаны трос и ручка. Один конец кабеля прикреплен к нижнему кронштейну. Верхний конец кабеля закреплен в трубке наверху стойки. К каретке крепится специальный кронштейн с сиденьем для электродрели. Само сверло затягивается специальным зажимом, состоящим из полосы толщиной 2 мм и шириной 40 мм.

Самоделкин-самоучка всколыхнул своим видео сеть

Изобреталь-самоучка покорил сетевое сообщество мастеров своим видеороликом, в котором презентировал принципиально новую полезную модель для улучшения кпд работы мастеров и любителей поработать в гараже. Самое приятное – то, что это не требует покупки идеи. И более того, все это можно забацать самому и справится даже начинающий мастер. Все это на пользу каждому жителю городов, в которых поселились мастера, ведь с таким высоким уровнем мастерства теперь не захочется долбить стены по выходным дома или греметь какой-то ультрадецибеловой шлифовальной машиной непонятного назначения. С такой приспособой можно смело делать свою отдельную мастерскую и жить богатой жизнью российского мастерового.

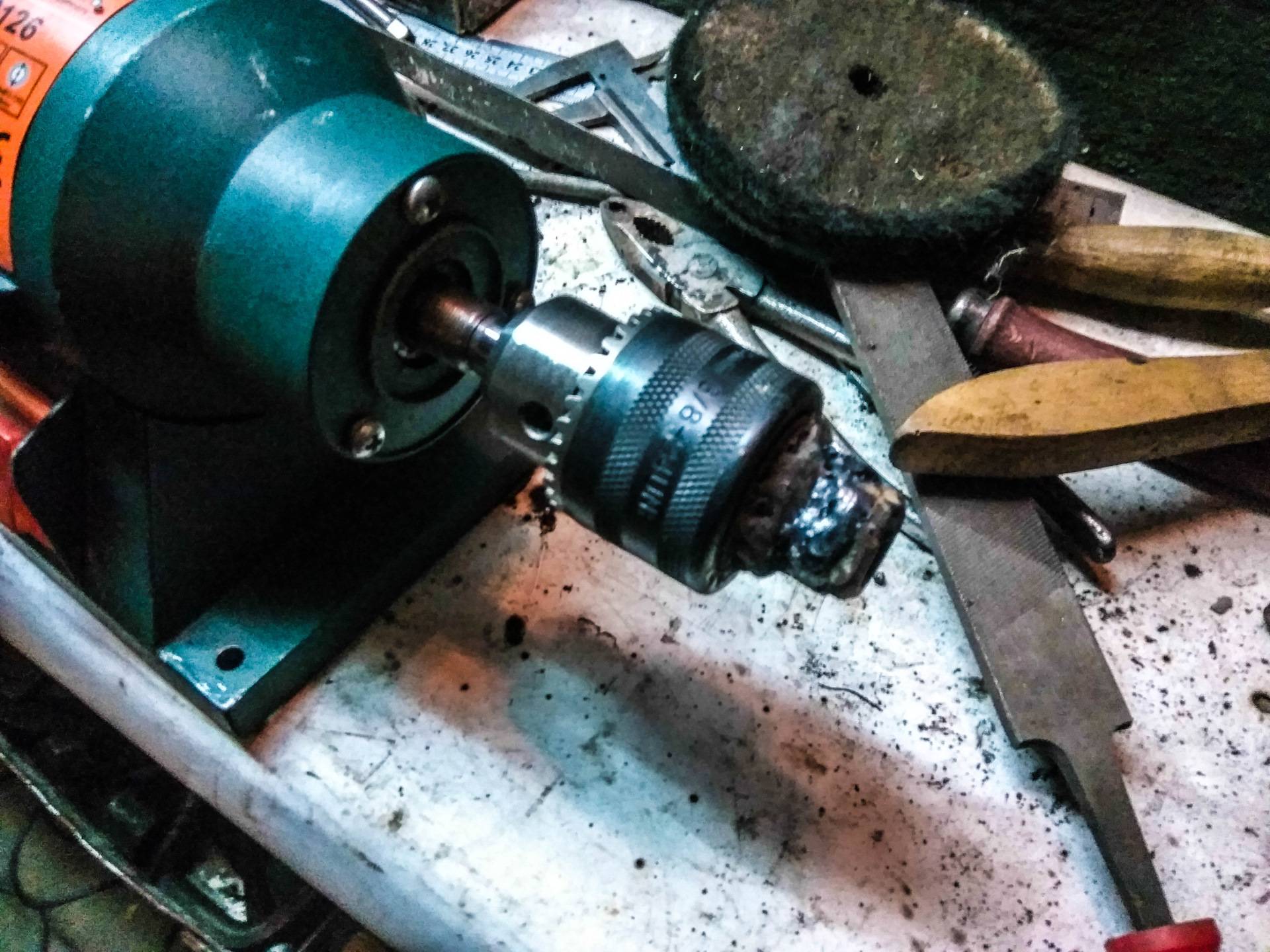

Вытачиваем фланец

Чтобы посадить наждачный круг на втулку двигателя от стиральной машины, потребуется фланец, так как диаметр вала как правило не совпадает с диаметром камня. Если подходящего по диаметру заводского фланца нет, то делаем его своими руками. Берем кусок металлической трубы, диаметр которой такой, что труба легко и прочно запрессуется на вал двигателя, обычно подходит труба диаметром 32 мм. По длине стальная труба не должна превышать 150-200 мм, этого будет достаточно, чтобы закрепить на ней наждачный круг.

Итак, на одном конце трубы при помощи метчика делаем резьбу, примерно по длине превышающую толщину круга в два раза. После этого второй конец трубы необходимо хорошо нагреть, например паяльной лампой и надеть на вал. Закрепить фланец, сделанный своими руками можно сваркой, если есть возможность, либо болтом, просверлив для этого фланец и вал насквозь.

Переходная часть от двигателя к наждачному кругу готова, теперь накручиваем на резьбу гайку, затем шайбу. После шайбы одеваем точильный круг, который закрепляем шайбой и гайкой. Гайки закручивайте хорошо, для прочности можно в конце прикрутить еще одну контргайку.

Подключаем двигатель

Для самостоятельной сборки наждака мастера рекомендует брать двигатели от таких стиральных машин советских времен, как «Волга», «Ока» или «Вятка». Объясняется это тем, что двигатели на них мощные. В целом, достаточно двигателя мощностью около 200 Вт, на 1000-1500 оборотов, хотя двигатель мощностью 400 Вт на 3000 оборотов также можно использовать, чтобы сделать бытовой наждак своими руками. Но при этом наждачный камень должен быть очень прочным, иначе при таких оборотах он разрушится.

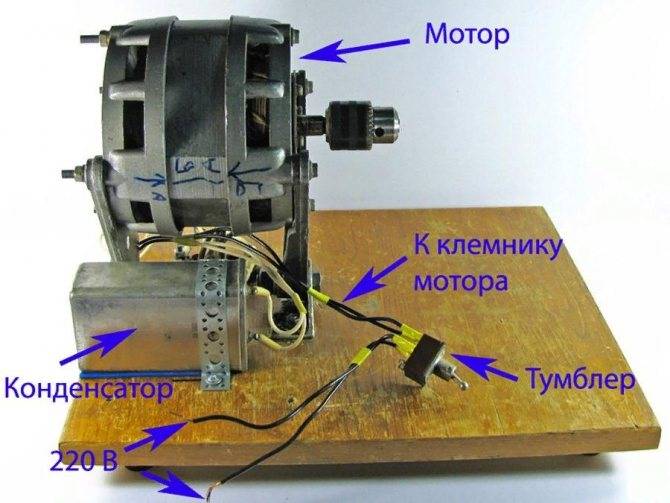

Очень важный этап в изготовлении наждака – это подключение двигателя к электрической сети. Для этого потребуется электрический провод и вилка. Подключение двигателя от стиральной машины автомат и двигателя от советской стиральной машины немного отличается. В двигателе от автоматической машинки из шести проводов, потребуются только 2 провода, идущие на щетки двигателя, и 2 провода от статора. Оставшиеся 2 провода – это провода таходатчика.

Чтобы найти эти провода, нужно взять мультиметр. Замеряя сопротивления проводов, находим провода таходатчика, их сопротивление около 70 Ом и убираем их в сторону. Сопротивление остальных проводов определяем попарно. Теперь один провод статора соединяем с проводом от щеток, заизолировав соединение изолентой. Оставшиеся два провода подсоединяем к электрическому проводу с вилкой на конце.

Для подключения двигателя от советской стиральной машины, нужно из 4 проводов определить, какие являются рабочими, а какие – пусковыми:

1. Берем мультиметр и прикладываем щуп к одному проводу, второй щуп попеременно прикладываем к оставшимся проводам, как только пара будет найдена, убираем провода в сторону.
2. Затем замеряем сопротивление второй пары проводов.
3. Выбираем рабочую обмотку, в данном случае – это та пара проводов, сопротивление которой оказалось меньшим.
4. Теперь подсоединяем провода рабочей обмотки напрямую к электрическому проводу с вилкой. Можно так и оставить, но тогда для запуска двигателя, нужно крутануть круг наждака рукой и он начнет вращаться. В качестве пускового устройства можно использовать кнопку для звонка. Как подсоединить ее к цепи своими руками? Нужно один провод кнопки подсоединить к рабочей обмотке через клемму, а второй к пусковой. На схеме справа показано, как подключить самодельный наждак из двигателя через кнопку, где SB – кнопка, ОВ – рабочая обмотка, а ПО – пусковая обмотка.

При работе с электрикой своими руками будьте осторожны. Если сомневаетесь в своих возможностях, обратитесь к тому, кто с мультиметром «общается на ты» и понимает, как подключить самодельный наждак к сети правильно. Также можете найти видео инструкцию по подключению двигателя в интернете или посмотреть вот это видео.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;

• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Подключение (проверка) двигателя

Естественно, перед тем, чтобы начинать что-то собирать, электромотор нужно сначала подключить и проверить.
В старых стиральных машинах попадаются два варианта исполнения двигателей: более старый и качественный, имеет
закрытый корпус с крыльчаткой, с двумя питающими выводами и более новый — четыре вывода, крыльчатки нет,
охлаждение происходит через отверстия спереди и сзади, через которые видны обмотки.

Старый вариант не требует никаких конденсаторов для запуска — пусковая обмотка хитрым образом
подключается и отключается внутри двигателя специальным механизмом. Благодаря этому никаких сложностей
с подключением возникнуть не должно: оба вывода подключаются в сеть 220 вольт. Недостатком такого двигателя
является то, что направление вращения вала предустановлено внутренним подключением и изменению не подлежит.
Как правило, это направление по часовой стрелке и поэтому необходимо будет использовать левую резьбу для
крепления камня.

Вариант поновее имеет четыре вывода двух обмоток: рабочей и пусковой. Отличить их можно при помощи
мультиметра: сопротивление рабочей обмотки около 10 Ом, пусковой — около 40 Ом. Возможно сопротивления
будут отличаться от указанных, но незначительно. Пусковую обмотку нужно подключать через конденсатор
4-5 мкФ на напряжение не менее 400 в. Мне встречались составные конденсаторы для подобных двигателей: два
последовательно соединенные по 10 мкФ на 300 в. То есть, таким образом поднималось максимально допустимое
рабочее напряжение готового конденсатора. Использование составного конденсатора из двух с низкими напряжениями
(не менее 300 в) возможно, но нежелательно. Конденсаторы следует использовать неполярные!

Если верить дате изготовления на корпусе «59г» — этому бумажному конденсатору 60 лет! И он прекрасно
работает. По утверждению советских радиолюбителей, бумажные конденсаторы имеют свойство восстанавливаться после
пробоя.

Проверить двигатель можно вообще без конденсаторов и пусковой обмотки: напряжение 220 в. подается напрямую
на рабочую обмотку. При таком подключении мотор будет стартовать без нагрузки в произвольном направлении.
Чтобы задать направление вращения вала, нужно подключать пусковую обмотку и конденсатор. Для наждака нужно
задавать направление против часовой стрелки. Ниже показана схема подключения, если вал вращается по
часовой стрелке, нужно изменить подключение пусковой обмотки.

Во многих публикациях в сети видел такое утверждение, что пусковые обмотки подключать не нужно вообще,
а направление вращения задавать при старте вручную. Якобы при использовании пусковой цепи двигатель сгорит.
Объяснить эти домыслы я могу только одним путем — один написал глупость, а остальные списали у первого. Могу
с уверенностью сказать: пусковую обмотку подключать можно и нужно, через конденсатор 4-5 мкФ, пусковая цепь
должна быть подключена всегда, без каких-либо дополнительных кнопок. И если мотор исправен — такое
подключение для него безопасно и совершенно безвредно.

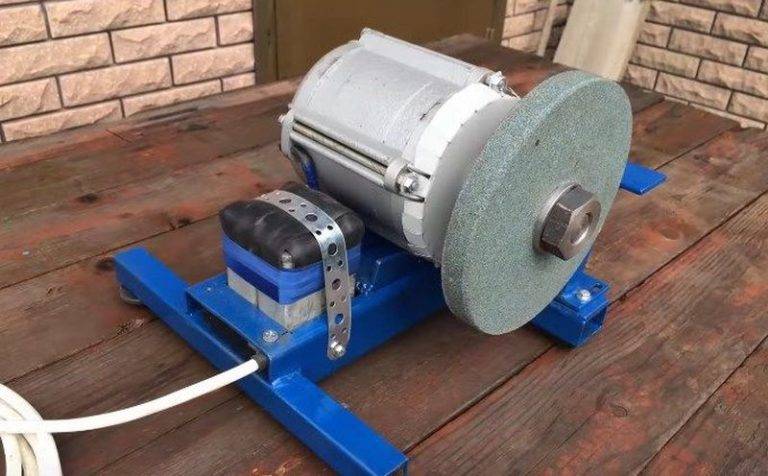

Наждак

Одной из наиболее популярных самоделок из двигателя стиральной машины (автомат или полуавтомат — не суть важно) является электрический нождак. Первым делом нужно подготовить фланец

Его необходимость обусловлена тем, что вал от мотора имеет один диаметр, а отверстие точильного камня – другой. Фланец одной стороной будет запрессовываться на вал двигателя. На второй стороне необходима резьба, чтобы закрепить круг. Чаще всего для изготовления фланца используют металлическую трубу длиной 15-20 см и диаметром 32 мм

Первым делом нужно подготовить фланец. Его необходимость обусловлена тем, что вал от мотора имеет один диаметр, а отверстие точильного камня – другой. Фланец одной стороной будет запрессовываться на вал двигателя. На второй стороне необходима резьба, чтобы закрепить круг. Чаще всего для изготовления фланца используют металлическую трубу длиной 15-20 см и диаметром 32 мм.

Особое внимание необходимо уделить резьбе. Ее длина должна быть больше, чем толщина круга, примерно в 2 раза

Важно также правильно выбрать направление. Резьба должна быть направлена в противоположную сторону от направления движения вала

Если вал вращается в правую сторону, то резьбу нарезают влево. И наоборот. Это делается для того, чтобы во время работы круг не слетал. Двигаясь в противоположные стороны, круг будет закручиваться.

Второй конец фланца (который без резьбы) запрессовывается на вал двигателя. Для этого его необходимо нагреть паяльной лампой. Для получения более прочного соединения место стыка соединяется болтами или сваркой.

На край фланца с резьбой накручивается до упора гайка. Далее надевается шайба и круг, который закрепляется шайбой и гайкой с другой стороны. Когда все плотно закручено, накручивается контргайка.

Вся конструкция закрепляется на подставке. Причем крепление должно быть очень надежным и прочным, чтобы конструкция не двигалась во время работы. После этого двигатель подключается к сети.

Самодельный циркулярный пильный станок

Режущий станок из болгарки своими руками не уступает некоторым заводским образцам. Болгарка — это довольно мощная циркулярная пила.

Станок на базе болгарки выполняет точные распилы деревянных и металлических профилей. Для его изготовления вам понадобится сам электроинструмент, сварочный аппарат и металлический профиль.

Пошаговая инструкция сборки станка

1. К отрезку трубы привариваются две металлические полосы, в которых просверливаются монтажные отверстия.
2. В результате в корпусе болгарки также просверливаются два отверстия.
3. Полосы прикручены к кожуху.
4. Основание станка состоит из листа с приваренными снизу опорными уголками.
5. Путем сварки к станине прикрепляется вертикальный отрезок уголка, в котором проделывается отверстие.
6. К нижнему концу рычага приваривается уголок и протыкается трубка.
7. Болт продевается через отверстия, а шарнир вертикальной стойки с рычагом затягивается гайкой. Дополнительно устанавливается контргайка.
8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
9. В месте соприкосновения пильного полотна с цоколем делается пропил так, чтобы полотно могло полностью разрезать заготовку.
10. Ручка электроинструмента перемещается к концу рычага.
11. В качестве дополнительных приспособлений на станине устанавливают поперечный и угловой упор.

При необходимости снимите электроинструмент с станка и используйте циркулярную пилу в ручном режиме.

Модификация точилок

В магазинах продается большое количество всевозможных приспособлений и станков, начиная от самых простых и заканчивая автоматами. Однако многие из них либо не доводят заточку до конечной цели, либо стоят слишком дорого. Все станки можно условно разделить на три категории:

• сверхтвердые;
• твердые;
• мягкие.

Для приведенных ниже инструментов необходимо выдерживать следующие углы в градусах:

• бритвы – 8-12;
• лезвия для разделки филе – 10-15;
• кухонные ножи – 15-20;
• охотничьи инструменты – 20-25;
• тяжёлые ножи (например, мачете) – 30-50.

Следующее, на что нужно обращать внимание при натачивании ножей, – это размер зерна абразивного материала. Для затачивания сильно затупленных ножей используют абразивы с более крупным зерном

Это поможет быстрее снять лишний металл. При выравнивании поверхности используют средние наждачные камни, а для шлифовки нужно совсем мелкое зерно. Обычно на наждачных кругах и брусках указывается крупность абразива в цифрах:

• 300-350 – очень крупное, используется для обрезки;
• 400-500 – среднее, позволяет производить основную заточку;
• 600-700 – мелкое, на нём можно выравнивать лезвие;
• 1000-1200 – очень мелкое, с его помощью возможно отшлифовать инструмент.

Чтобы заточить ножик вручную, на стол или верстак выкладывают брусок или наждачный круг и закрепляют его. Режущий инструмент держат на абразиве клинком от себя, выставляют его на нужный угол. Поначалу пользуются транспортиром. Впоследствии, когда появится определенный опыт, можно будет обходиться и без него.

Начинают затачивать клинок, строго следя за соблюдением угла. Такая работа требует внимания и опыта, поэтому не сразу может получиться. Гораздо удобнее будет выполнять её, если сделать своими руками приспособление для заточки ножей. Своими руками собранное изделие обойдется гораздо дешевле.

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали – знаем.

Кожух у моего наждака не закрыт с одной стороны – по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм – это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

• защитное стекло на китайских станках гораздо тоньше, чем использовал я;
• обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Процесс изготовления

Выточка фланца

Как известно, фланец соединяет движок и камень. Если у вас отсутствует опыт работы на токарном станке, обратитесь за помощью к специалисту, предоставив подробный чертёж будущего устройства, с замерами диаметра камня на внутренней поверхности и величины вала.

Сделанный фланец необходимо правильно насадить на вал, зафиксировать результат крепёжными элементами, к примеру, болтом и гайкой, предпочтительно воспользоваться дополнительной шайбой с резьбой, расположенной по левой стороне.

В зависимости от вектора вращения вала, на крепежах образуется резьба. Вращение по часовой стрелке требует левостороннего нарезания резьбы, против часовой стрелки – правостороннего. Таков принцип закручивания гайки, если им пренебречь – деталь будет раскручиваться, а камень, скорее всего, слетит с установленного места, что травмоопасно для человека, который работает с наждаком.

Однако не у всех есть возможность сделать наждак своими руками с точечными втулками определённого размера, как того требует технология. Справиться с этой ситуацией в домашних условиях помогут куски труб, щели и пустоты, образовавшиеся между втулками и валом, можно скрыть путём подмотки текстильной изолентой. Ещё один вариант — последовательное размещение меньшей втулки в большей.

Наматывая изоленту, следуйте равномерности. Втулка производится из трубы, диаметр которой составляет 32 мм, совпадающей с внутренним диаметром наждачной окружности. После чего круг нужно расположить поверх втулки.

Учёт направления работы наждака

Перед тем как сделать наждак своими руками, определитесь с вектором его работы. Для удобства вы можете самостоятельно поменять направление оборотов, которые делает ротор. Если движок взят из стиральной машины, его можно считать асинхронным, а, значит, препятствий для изменения направления вращений нет.

Найдите обмотки, предназначенные для пуска и работы, воспользуйтесь тестером. Как отличить пусковую и рабочую обмотки? Показатель сопротивления первой достигает 30 Ом, рабочей — 12 Ом. Рабочий элемент подключается к электросети 220 Вт, пусковой работает при присоединении одного конца к одному из выводов, находящихся на катушке, вторым концом достаточно прикоснуться на короткое время к следующему выводу и сразу же отложить в сторону.

Самоделки из двигателя от стиральной машины: циркулярная пила

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:

Схема циркулярной пилы

Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.

Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:

Особенности создания токарного станка по дереву

Самодельный токарный станок для работы с деревянными заготовками включает в себя следующие элементы:

Усталый. Он должен быть достаточно сильным. Лучше всего это делать из металлического профиля (трубы, уголка), но можно и из деревянного бруса

Важно надежно прикрепить каркас к полу мастерской и утяжелить конструкцию внизу.
Голова или патрон. Подобно этому элементу станка можно использовать головку от дрели большей мощности.
Задняя бабка

Для обеспечения продольной подачи заготовки лучше всего использовать стандартный заводской патрон с 3-4 кулачками.
Опора или опора для резака. Он должен обеспечивать надежное крепление и возможность перемещения к заготовке, что обеспечивается винтовой штангой.
Таблица инструментов. На станине должна быть сформирована рабочая поверхность, на которой можно расположить фрезы и другие инструменты.
Привод. Для создания крутящего момента используется электродвигатель со скоростью вращения 1500 об / мин и мощностью 250-400 Вт. Можно использовать мотор от стиральной машины. В качестве трансмиссии используется ременная передача, для которой на валах устанавливаются шкивы необходимого размера.

Резцы

Даже в самодельном токарном станке лучше использовать заводские фрезы, которые обеспечат более высокое качество. Однако при желании вы можете решить эту проблему самостоятельно. Самодельные резцы по дереву могут быть изготовлены из следующих материалов:

1. Стальная арматура. Оптимальный вариант — квадратное сечение размером, близким к размеру заводского инструмента.
2. Файл. Подбирается изношенный инструмент, но без существенных дефектов.
3. Автомобильная рессора прямоугольного сечения (кв.

Подготовленные заготовки затачиваются. Полукруглая режущая кромка используется для черновых работ, а для чистовых работ требуется фреза с прямым лезвием. Кроме того, могут потребоваться профильные и проходные фрезы со специальной заточкой. Кроме того, режущая часть должна быть закалена. Для этого его нагревают, а затем погружают в моторное масло.

Источники

• https://HouseChief.ru/samodelnye-stanki-i-prisposobleniya-dlya-domashnejj-masterskojj.html
• https://remboo.ru/instrumenty/stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
• https://odstroy.ru/samodelnye-stanki-i-prisposoblenia-dla-domasnej-masterskoj-ispolzuem-certezi-i-delaem-svoimi-rukami/
• https://instanko.ru/instrumenty-i-materialy/stanki-svoimi-rukami.html
• https://sdelairukami.ru/samodelnye-stanki-dlya-domashnej-masterskoj/
• https://tpspribor.ru/oborudovanie/samodel-nye-stanki-i-prisposobleniya-dlya-domashney-masterskoy-2.html
• https://DomaVlad.ru/instrumenty/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
• https://USamodelkina.ru/mehanizmy/stanki/
• https://stroycollege12.ru/samodelnye-stanki-i-prisposoblenia-dla-domasnej-masterskoj/
• https://obrabotkametalla.info/derevo/domashnyaya-masterskaya-stanki-osnastka

Как сделать циркулярку из двигателя стиральной машины

• Если нет никакого желания делать отверстия в корпусе, то применяют кронштейны, которые фиксируются с 2-х сторон.
• Циркулярная пила в кустарных условиях, циркулярная пила своими силами, после не долгих раздумий приняли решение создания циркулярной пилы, сразу стало много вопросов, кое что нашел в сети кое что придумал сам, ну что же.
• Схема устройства циркулярной пилы.
• Стационарный станок, циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому до того как сделать циркулярную пилу стационарного типа, необходимо продумать нашему клиенту остается до мелочей.
• Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи.

После завершения у них продеваются длинные болты не снизу затягиваются гайками. Перечитайте начиная с, на рисунке выше хорошо видно двенадцать тысяч выдает двигатель, редуктор. Вовторых, из каких элементов состоит рама самодельной циркулярки. Для фиксирования положения крышки контрогается гайка сверху трубы на раме.

Для приведения ее в действие используется достаточно мощный очень электромотор. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы. Благодаря какой} {занимается подобна нефти соединится с рукояткой.

None Любая уважающая себя самозанятая рука будет царапаться при виде такой многообещающей детали.

В этой статье мы расскажем вам, как сделать очень хороший легкий и компактный циркуляр на основе такого движка, на котором можно без проблем разгадать пятидесятую доску или даже планку 10×10.

Внимание! Сборка руками и ее дальнейшее использование могут быть опасными! Поэтому не принимайте этот случай, если вы не уверены в своих навыках и не следуете правилам безопасности!

Эта статья не призыв к действию. И помните, вся ответственность за то, что вы делаете, лежит только на вас!

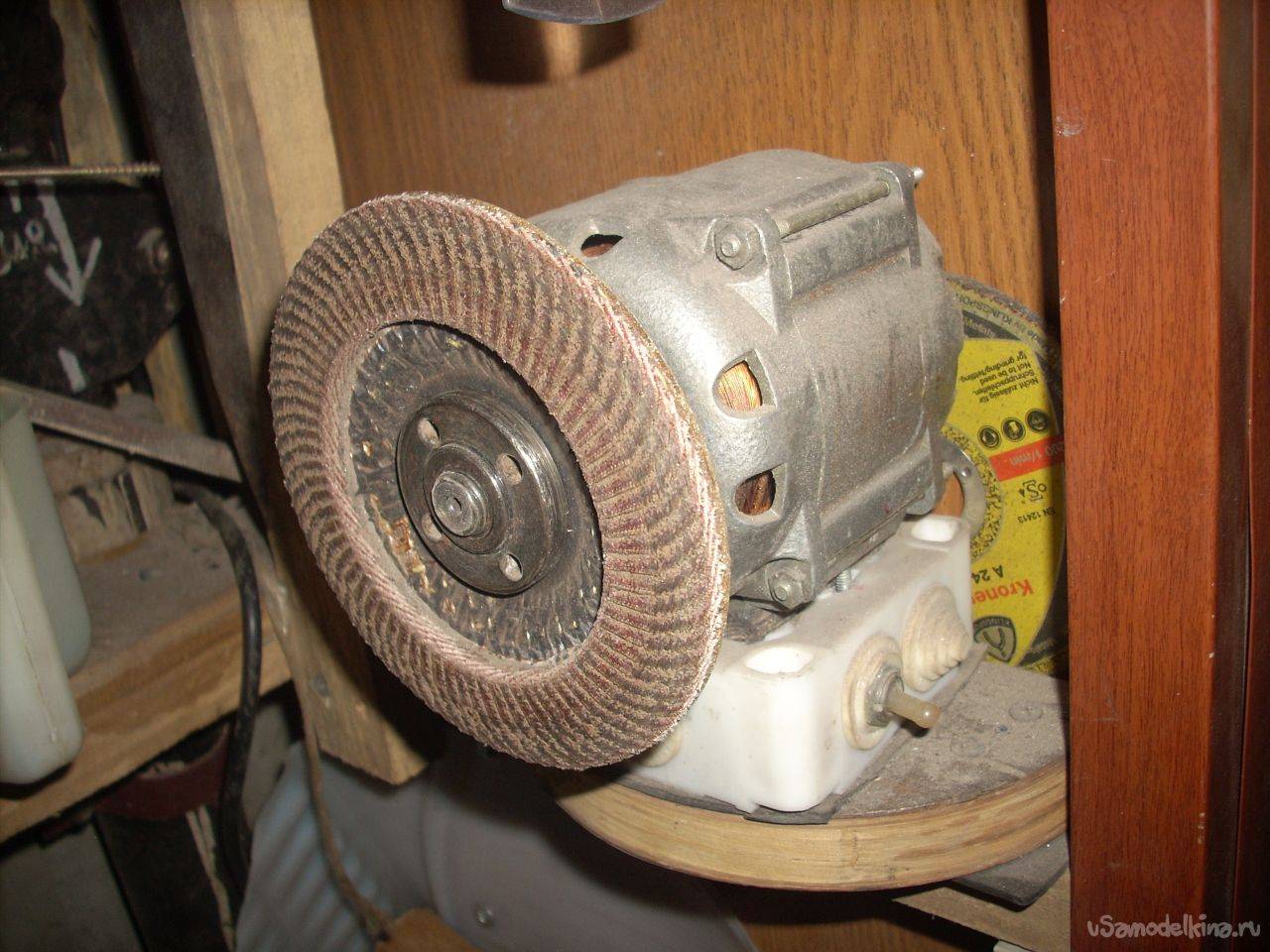

Изготовление точила своими руками

И так поехали. Для начала сделаем замеры двигателя, для будущего крепления.

Затем при помощи тисков и молотка, изготавливаем вот такую скобу из металлической полосы.

На концах будущего крепежа просверливаем два отверстия.

На самой дощечке сверлим два отверстия под саму скобу.

Отрезок ДВП будет служить в качестве прокладки под двигатель, для гашения вибрации.

Устанавливаем двигатель.

Фиксируем при помощи скобы, и затягиваем всё это болтами, под шляпки гаек и болтов подлаживаем шайбы.

В качестве корпуса у меня будет служить коробочка. В которой делаем две прорези под провода.

При помощи штатного крепления, фиксируем конденсатор на самом корпусе.

Устанавливаем выключатель.

Подключаем электронику, здесь главное не ошибиться при подключении, лучше всего при себе иметь мультиметр, или схему (в интернете полно).

Изначально я хотел поставить регулятор оборотов, но так как двигатель мало оборотистый я подключил штатную электронику.

В корпусе делаем четыре отверстия под шурупы.

И под небольшим углом закручиваем.

Для крепления абразива нам понадобятся две важных детали, это две шайбы от старой болгарки.

Одну из шайб устанавливаем как на фото, здесь точность играет важную роль.

При помощи сварки прихватываем шайбу, и крепление почти готово.

Далее, стачиваем шайбу с двух сторон как на фото, чтоб она хорошо сидела в пазах второй шайбы.

Устанавливаем абразив.

Затем вторую шайбу.

Маленькую шайбу.

Контр-шайбу.

И затягиваем гайкой на 13.

От той же стиральной машины остался корпус от движка, из которого я сделаю защитную крышку от пыли и грязи.

Отрезаем.

Примеряем.

И устанавливаем.

Точило я буду крепить к столу на два болта.

Перед покраской зачищаем поверхности.

И красим.
