Переделка: мотор для лодки на базе триммера

Быстрая сборка мотора для лодки с использованием бензопилы

Использование двигателя от бензопилы для изготовления лодочного мотора является весьма эффективным решением. Сначала, на этапе ее разборки, требуется вытащить шину и насос, подающий масло на цепь, рычаг, позволяющий регулировать скорость и бензобак (не подойдет из-за конструкции мотора).

С использованием материала текстолита необходимо изготовить место крепления для основной части двигателя, в которой будет находиться стартер и весь механизм сцепления, к другой части двигателя (такая конструкция позволит сделать работу двигателя наиболее эффективной).

В самую нижнюю часть всей конструкции необходимо вставить путем пресса втулку из стали, которая будет крепиться к дейдвуду. Дейдвуд будет изготовлен из весла для надувной лодки (стоит дешево), которое сделано из дюралюминия. Муфта, отвечающая за сцепление, должна присоединяться через специальный вал к редуктору.

Редуктор можно изготовить из составляющих частей шлифовальной машинки. Заполняется он маслом, используемым для смазки трансмиссии автомобиля. Крепление конструкции все так же осуществляет струбцина или тиски. Руль, осуществляющий маневры, можно сделать из дюралюминиевой трубы (оставшейся части весла).

За ручку газа, как и в случае с триммером может выступать скоростник от велосипеда. Винт, как основная часть мотора, может быть изготовлен так же, как и в случае с триммером, с использованием дюралюминия. При этом расчеты, проводимые для выяснения размеров винта, остаются такими же.

Любителей-рыболовов, пользующихся лодками, безусловно, заинтересует простейший самодельный лодочный подвесной электромотор

, целиком изготовленный своими руками (рис. 1).

Конструкция самодельного лодочного электромотора

достаточно проста и надежна, дешева и доступна в изготовлении. Применение такого подвесного электромотора позволяет легко, без шума производить маневрирование лодкой, не отрываясь от ловли, в частности удерживать лодку в желаемом положении против течения.

Основными элементами установки являются 6- или 12-вольтовая аккумуляторная батарея и соответственно 6- или 12-вольтовый электромотор постоянного тока. Аккумулятор можно использовать от легковой автомашины.

А — форма гребного винта в плане (разметка); Б — устройство сальника и сливной пробки; 1 — вал мотора с резьбой, обратной вращению вала (для отвода воды от сальника); 2 — крышка сальника; 3 — уплотнительное кольцо (резина); 4 — прижимная шайба; 5 — сальник (войлок); 6 — корпус сальника; 7 — промежуточная прижимная шайба; 8 — фланец сливной пробки; 9 — уплотнительное кольцо (резина); 10 — сливная пробка.

Электромотор необходимо вмонтировать в герметический кожух, который можно сварить или спаять из листовой жести. Для этого можно использовать консервную банку подходящих размеров. Выходное отверстие кожуха под вал мотора необходимо снабдить сальником, который бы обеспечил герметичность кожуха. Один из возможных вариантов конструкции сальника показан на рис. 2, Б.

Для слива просочившейся воды необходимо предусмотреть в нижней части кожуха установку сливной пробки с резьбой и уплотняющей шайбой. В верхней части кожуха для соединения с рулевой колонкой приварите переходный патрубок с резьбой.

Изготовление остальных деталей не представляет собой технических трудностей. Рулевая колонка делается из водопроводной трубы диаметром 0,5 дюйма. Согните ее в виде буквы «Г». На одном конце нарежьте резьбу под патрубок кожуха, а на другой наденьте рукоятку из изоляционного материала. Рулевая колонка используется одновременно для прокладки проводки к мотору.

Для прикрепления подвесного электромотора к корме лодки используется металлическая струбцина, к которой приваривается кронштейн рулевой колонки, ограничитель и упор.

Гребной винт самодельного подвесного лодочного электромотора делается из листовой стали или латуни толщиной 1,5 мм.

Для крепления гребного винта на валу мотора используйте втулку с зажимным винтом. Перед окончательной сборкой детали тщательно зачистите шкуркой и покрасьте краской для металла. Такой самодельный подвесной лодочный электромотор (без аккумулятора) очень легок и удобен.

Лодочные моторы на сегодняшний день являются весьма востребованными. Если рассматривать модель средней мощности, то она очень компактна и рассчитана примерно на 5 лошадиных сил. По конструкции большинство модификаций довольно сильно отличаются. В первую очередь это связано с разными типами дейдвудов. Дополнительно следует учитывать, что на параметры устройства влияет используемый коннектор. Сделать самостоятельно лодочный электромотор можно, однако следует более детально ознакомиться с его устройством.

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Осуществлять установку лучше всего вместе с человеком, который уже осуществлял подобные операции и готов помочь в самые трудные моменты преобразования триммера в лодочный мотор.

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.

При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) – ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное – это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске “моторы на лодку” и на первом попавшемся сайте зайти на сайте, где продаются моторы и консультанту, который предложит вам свою помощь – вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Преимущества и недостатки применения триммера

Рассмотрим, в чем состоят преимущества использования триммера:

1. Не придется покупать дорогой лодочный мотор.
2. ДВС, сделанный из триммера, тратит меньше бензина, чем лодочный мотор.
3. Двигатель от бензокосы более компактный, чем заводской мотор для лодки.
4. Двигатель бензокосы обладает высокой прочностью, герметичностью корпуса, наличием встроенного бака.
5. Он имеет все узлы, которые нужны для управления самодельным мотором: стартер, газовый рычаг, штангу, вал, емкость для топлива.

Не стоит забывать и про минусы такой переделки:

1. Бензиновый двигатель от триммера маломощный, и плыть с его помощью на лодке против течения будет сложно, или невозможно вовсе. По этой же причине он не справится с тяжелым судном.
2. Мотор для лодки, сделанный из мотокосы, подойдет для передвижения по водоемам со стоячей водой, что может не подойти любителям активной рыбалки на реке.
3. Также немаловажным минусом является повышенный уровень шума мотора триммера, а некоторые модели могут дымить.

Как сделать мотор для лодки из триммера: способы и советы

#1

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

#2

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

#3

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

#4

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

#5

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)

Далее, переделка штанги производится следующим образом.

1. Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
2. Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
3. После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
4. Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
5. В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
6. Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
7. Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
8. В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
9. Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
10. Винт закрепляется на валу с помощью гайки (2).
11. Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

1. Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
2. Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
3. Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
4. Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

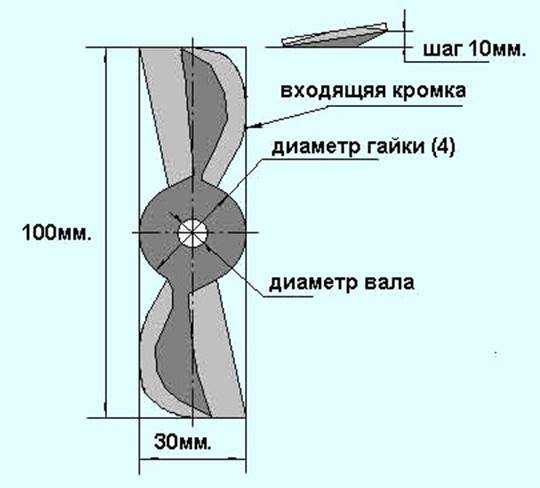

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

Щетка для уборки снега — недорогая замена снегоуборщика

Чтобы очистить двор от снега, вовсе не обязательно брать в руки лопату. Альтернативная замена этого примитивного инструмента — насадка для уборки снега на мотокосу. Она представляет собой пластиковый барабан с ребристой поверхностью. Ребра вращающегося барабана захватывают снег, и отбрасывают его в сторону.

Насадка для уборки снега

Насадка позволяет быстро очистить двор от снега, что особенно актуально при ограниченности во времени. Ребристая поверхность барабана изготовлена из мягкого пластика, что исключает вероятность повреждения рабочих частей насадки.

Это интересно! Для уборки небольшого снежного покрова можно использовать насадку для подметания.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Сборка пилорамы

При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.

В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами. Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.

Учимся создавать электромотор для лодки

Для этого допускается использование электрического двигателя со сломанного изделия. Но с учётом того, что магазинный аналог настоящего мотора для лодки стоит очень дорого. Во всяком случае больше, чем бензокосилка либо шуруповёрт.

Потому можно купить новенькие изделия и позаимствовать оттуда двигатель. Этот вариант наименее затратный и легко реализуется. Особенно подходит для тех, кому финансовая сторона очень важна. В другом случае выгоднее приобрести плав средство с мотором и соответствующими приспособлениями для успешной ловли рыбы.

Мы исходим с того, что есть надувная лодка без мотора. Рассмотрим этапы изготовления движка для данного бюджетного и эргономичного плав средства для любительской ловли рыбы:

Приобретаем либо используем старый шуруповёрт, электрический двигатель на основе аккумуляторов.
Если мощность аккумулятора слишком маленькая для длительного и быстрого передвижения по водоёму

Тогда стоит обратить внимание на автомобильный аналог с 12 V. Но прибор должен соответствовать данному рабочему напряжению.
Чтобы оптимально загрузить лодку грузом и пойманной рыбой и не переживать за способность перемещаться лучше опираться на электрический привод с мощностью в 300 W.
Необходимо позаботиться о понижении крутящего момента электродвигателя

Для этого монтируется редуктор, без него никак в случае эксплуатации электродрели.
К этой связке добавляется гребной винт, но допускается использование приводного вала.

Если сборка, кажется, слишком сложной можно опираться на видео изготовления лодочного мотора на основе наглядного примера. Изделие значительно экономичнее в ремонте и стоит дешевле, чем магазинный аналог.

Методы самостоятельного изготовления лодочного двигателя из мотокосы

Самым простым способом изготовить мотор на плавсредство является использование мотокосы с прямой ногой (штангой) и, соответственно, жестким валом. В таком случае вся доработка сводится к производству гребного винта, который можно вырезать из полосы нержавейки либо дюралюминия. Размер заготовки — 100х30х2 мм. Лопастям следует придать изогнутую форму, для чего их нужно отогнуть примерно на 10 мм. Кромки винта нужно заточить. Пример построения упрощенного чертежа гребного винта приведен на рисунке ниже.

Важно! Размеры, количество лопастей и угол их изгиба выбираются индивидуально, исходя из весо-габаритных параметров лодки и мощности двигателя триммера. Изготовленный гребной винт устанавливают на место триммерной головки

При этом желательным будет использование кольцевой насадки, которая не позволит винту повредить лодку.  Более подробно процесс доработки триммера своими руками показан на видео:

Изготовленный гребной винт устанавливают на место триммерной головки. При этом желательным будет использование кольцевой насадки, которая не позволит винту повредить лодку.  Более подробно процесс доработки триммера своими руками показан на видео:

Доработка редуктора болгарки

Чтобы добиться максимального количества оборотов двигателя, можно оснастить триммер угловым редуктором от болгарки, который предварительно нужно доработать. При этом могут понадобиться сальники и подшипники. Сам процесс доработки редуктора заключается в замене штатного короткого вала на более длинный, соответствующий по размерам штанге триммера. Однако для этого придется разобрать редуктор.

Важно! Форма и присоединительные размеры нового вала должны соответствовать параметрам узла, извлеченного из редуктора. Это в свою очередь позволит использовать имеющиеся в редукторе подшипники и шестерню

Изготовив новый вал, редуктор собирают, предварительно защитив подшипник сальником, исключающим проникновение в него воды. Кроме того, рекомендуется нанести на имеющиеся шестерни густую смазку или заполнить ею внутреннюю полость корпуса. Для герметизации корпуса используют резиновое уплотнение и/или герметик.

На заметку! Увеличивая обороты триммерного двигателя посредством редуктора, следует гребной винт крепить на выходном валу последнего.

Доработка триммера с изогнутой штангой

Если в распоряжении владельца лодки имеется мотокоса, штанга которой изогнута, последнюю необходимо демонтировать и заменить на прямую трубу соответствующего диаметра, изготовленную из дюралюминия. Если диаметр новой трубки будет больше размера отверстия в моторном блоке, то посадочное место нужно будет проточить до нужного размера. Доработка осуществляется в следующем порядке (см. чертеж).

Сначала выворачивают штатную гайку 2, которая расположена в шпуле с кордом. При этом выбрасывать крепеж, снятый со штанги, категорически не рекомендуется, так как производителями мотокос часто используются собственные типы резьбовых соединений, которые не соответствуют стандартным. Затем откручивают штатную гайку 4 и извлекают дейдвудный (поз. 8) и гибкий (поз.9) валы. Потом вырезают позицию 6 — подшипник скольжения (имеет вид бронзовой втулки на конце вала). Далее выбивают из штанги пластиковый протектор 10. В подобранную заранее прямую трубу 7 впрессовывают извлеченный ранее подшипник скольжения 6. Возможно, что для этого потребуется расточить трубу. Затем подшипник скольжения 6 аккуратно опрессовывают молотком по канавке 5

Здесь важно не повредить запрессованную бронзовую втулку. Потом пластиковый протектор 10 подрезается по месту и плотно вставляется в трубу 7

Далее дейдвудный вал соединяется со стальным прутком, который заменит гибкий вал 9. Возможно, что для этого понадобится помощь токаря. Заключительный шаг — гребной винт 3 крепится к дейдвудному валу 8 гайкой 2.

Собранная штанга соединяется с мотором при помощи специально изготовленных переходников, форма и размеры которых зависят от конструктивных особенностей конкретной модели триммера.

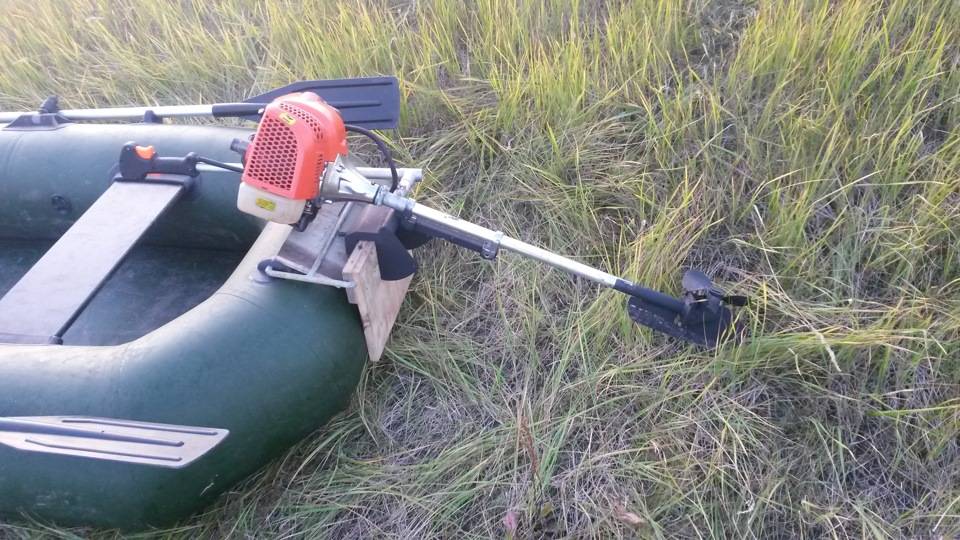

Мотор для лодки из бензинового триммера

Практически у каждого рыбака есть дома резиновая надувная лодка. И естественно, всем хотелось бы, чтобы этот вид транспорта был максимально быстрым, удобным и комфортным. Если кроме надувной лодки у Вас в хозяйстве имеется бензокоса, то можно сконструировать самодельный лодочный мотор на базе триммера. Такое приспособление делается довольно легко и быстро, а его производительности и надежности вполне будет хватать для передвижения лодки на дальние расстояния. Пошагово о конструировании лодочного мотора из мотокосы мы расскажем Вам далее.

Выгоды переделки триммера в лодочный мотор

Использование триммера как лодочного мотора имеет ряд значительных плюсов и преимуществ.

Выгоды такого технического решения:

• небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
• небольшой расход горючего при достаточной производительности;
• надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
• небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
• контроль за топливом благодаря прозрачным стенкам бачка;
• жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Как сделать лодочный мотор своими руками из триммера?

Для создания лодочного мотора из бензокосы подойдет инструмент с прямой штангой. Если штанга триммера изогнутая – придется поработать над ее усовершенствованием.

Переделка происходит по такому алгоритму:

1. Сперва извлеките штатную гайку (на чертеже ниже обозначена цифрой 2). Не выбрасывайте и не теряйте ее, поскольку заменить заводские детали обычными гайками невозможно.
2. Раскрутите остальные крепления, вытащите из штанги дейдвульный и гибкий вал (на чертеже цифры 8 и 9).
3. Подберите новую дюралюминиевую штангу с чуть меньшим внутренним диаметром. Аккуратно поместите в нее бронзовую втулку (на чертеже №6).
4. Обрежьте протектор (деталь №10) до необходимого размера и вставьте его в штангу.
5. Если внешний диаметр штанги будет слишком большой для моторного отверстия, проточите его.
6. С помощью штатной гайки закрепите винт.
7. Крепление вала к мотору происходит с помощью переходников. Универсальных чертежей для этой детали нет, поскольку у разных моделей триммеров свои конструкторские особенности. Можно заказать данную деталь в токарной мастерской или изготовить самостоятельно из фанеры. Крепиться конструкция будет с помощью 4 винтов.

Если нет возможности приобрести готовый комплект для переделки, о котором говорилось ранее, регулировочную ручку можно взять ручку от спортивного велосипеда.

Винт также можно изготовить самостоятельно из куска дюралюминия, воспользовавшись чертежом ниже:

Шаг – это расстояние от лопасти до горизонтальной поверхности. Угол наклона регулируется пассатижами. Для этого заготовку предварительно нагревают.

Для заправки мотора из триммера на лодку используйте только качественные горюче-смазочные материалы. Разводите бензин с маслом в соответствующей пропорции. Первые 10 километров не подвергайте двигатель высоким нагрузкам – это будет период обкатки. Зависимо от мощности двигателя, лодка с таким мотором может развивать скорость от 5 до 8 км/час.

Ниже представлено видео, на котором продемонстрирована работа подобного агрегата:
