Заточка инструмента на электроточиле

Особенности работ с учетом выбранного метода

Перед началом работ приспособление очищают от ржавчины и загрязнений. Кроме этого снимают клин с топорища при необходимости, закрепляют его на подставке. Перед выбором способа определяют форму, степень остроты топора.

Электроточилом

Самый легкий и быстрый способ, но требует умений, внимания и специальных приспособлений. Для заточки понадобятся: абразивный круг с электроприводом, ручные точила, угломеры и шаблоны на разные углы, маркер, полировочная паста

Важно условие — нужно надеть защитные очки и перчатки

Порядок действий для заточки плотницкого топора:

  • маркером следует закрасить всю фаску, чтобы было проще контролировать процесс заточки и необработанные места;
  • выставить угол заточки на приспособлении или примерить вручную;
  • при правильной установке чернение на фаске будет сниматься камнем равномерно, при необходимости нужно корректировать угол;
  • включить наждак и плавными движениями снимать лишний металл до полного устранения зазубрин;
  • перевернуть топор и повторить операцию, общий угол контролировать шаблоном или бруском;
  • окончательно довести остроту лезвия до нужного значения на мелкозернистом наждаке и отшлифовать на войлоке со специальной пастой;
  • очистить от остатков абразива и нанести покрытие на фаску.

Рубящая кромка при обработке на точильном станке будет нагреваться. Этого нельзя допускать, для чего ее периодически нужно опускать в воду или масло. Нагрев металла с его последующим отпуском уменьшает твердость, ухудшает рабочие свойства.

Вручную

У этого способа есть свои преимущества: во-первых, лезвие не перегревается, поэтому качество кромки получается самым лучшим, во-вторых, обычным бруском можно заточить топор в домашних условиях, когда под рукой нет электрических приспособлений. Для работы понадобятся: напильник, наждачная бумага и камень разной зернистости, войлок, шлифовальная паста, перчатки, защитные очки. Наточить топор можно таким образом:

  • напильником удалить крупные неровности и довести фаску до нужного размера (движениями от топорища к лезвию);
  • наждачную бумагу разложить на ровной поверхности, лезвием совершать полукруговые движения поочередно с каждой стороны;
  • окончательную остроту придать наждачным бруском, режущую кромку отполировать и обработать антикором.

Сложность ручного способа заключается в необходимости постоянного контроля за положением топора относительно абразива. Даже небольшой наклон в сторону может испортить заточку. Кроме того, такой способ весьма утомителен.

Нож рубанка

  • Фото 1

  • Фото 2

  • Фото 3

  • Фото 4

  • Фото 5

  • Фото 6

  • Фото 7

  • Фото 8

Для отборки и зачистки фальцев используется фальцгебель-рубанок, в деревянном корпусе (колодке) которого при помощи зажимного клина крепятся нож и плотно прилегающий к нему стружколом — изогнутая стальная пластина, предназначенная для надламывания стружки и улучшения ее отвода, чтобы не забивалась полость колодки рубанка.

Для шлифовки ножа рубанок следует разобрать: для этого легко постукивают деревянным молотком-киянкой по торцам зажимного клина, ослабляя крепление, и вытаскивают из колодки клин, нож и стружколом.

Угол заточки лезвия ножа составляет примерно 25–30°, зернистость шлифовального круга — 320. Как при заточке, так и при шлифовке нож рубанка равномерно прижимают к абразивной поверхности сначала всей плоскостью задней, скошенной части лезвия (фаски), затем противоположной, передней стороной

При этом важно не допустить перекоса режущей кромки — она должна быть строго перпендикулярна к его боковым граням. После этого легким касанием шлифовального круга следует чуть скруглить лезвие с боков, чтобы острые углы не прорезали борозды на боковых стенках фальца

У стружколома шлифуют изогнутую поверхность с внешней стороны, что уменьшает трение между металлом и древесной стружкой, способствуя ее удалению из полости колодки. После чего инструмент собирают вновь. Регулировку глубины строгания и соответственно толщины снимаемой древесной стружки осуществляют изменением величины выпуска лезвия рубанка наружу относительно нижней плоскости (подошвы) колодки. Чтобы обеспечить ровное строгание, режущая кромка в любом случае должна быть строго параллельна плоскости подошвы.

Схема

Подлежащие шлифовке поверхности представлены на схеме:H — нож, K — стружколом, a — плоскость фаски ножа, b — передняя плоскость ножа, c — поверхность изгиба стружколома, d — скругление углов ножа

Применение точила для правки режущих приспособлений

На электроточиле производят заточку различного инструмента, применяемого при выполнении плотницких работ: стамески, долото и т.п. Чтобы режущая кромка получилась острой, применяют специальный мелкозернистый камень и низкооборотистое точило.

Работая с металлоконструкциями, где требуется много сверлить, возникает постоянная необходимость затачивать сверла по металлу. В этом случае мастеру необходимо знать, под каким углом заправляется сверло. Каждый материал имеет свою твердость. Примерные значения углов заточки для различных видов материалов приведены далее.

Чтобы правильно заточить сверло, применяют различные приспособления, удерживающие его под определенным углом к абразивному кругу. Как выглядят такие приспособления, показано на фото ниже.

Казалось бы, самая простая операция — заточить топор. Его сложно перегреть, так как у него значительная масса металла. Но и здесь могут возникнуть трудности.

  1. Для каждой операции, выполняемой при помощи топора, требуется определенный угол заточки. Так, для работы со свежей сырой древесиной он составляет 20 градусов, а для обтесывания сухих дров – 30 градусов.
  2. Заточка топора на электроточиле перегревает металл лезвия, что приводит к повышению его хрупкости. При работе такой топор будет очень быстро повторно тупиться.
  3. Следует точить топор на низких оборотах и максимально устранить биение абразива.
  4. Используйте электроточило с водяным охлаждением или постоянно опускайте топор в холодную воду.
  5. Точить топор нужно, держа его лезвие навстречу вращению абразивного диска. Обух при этом должен располагаться под углом 45 градусов по отношению к кругу.

Работая с электроточилом, следует соблюдать технику безопасности. Нельзя использовать точило без защитных кожухов: абразивный круг в процессе эксплуатации может разлететься и поранить. Также обязательно применение средств защиты глаз от попадания окалины и песка.

Каменный топор был, пожалуй, первым инструментом, созданным доисторическим человеком. Топор много тысяч лет был верным спутником человека дома, на работе и на войне. Шли века, каменные топоры сменили бронзовые, на смену бронзовым пришли стальные. И все это время не терял актуальности вопрос остроты топора. Это помогало лучше работать, а на войне могло спасти жизнь. В наши дни топор постепенно перестает быть основным инструментом в доме, понемногу сдавая позиции электроинструменту. Но знать, как правильно заточить верного помощника — дело чести для каждого домашнего мастера.

Как заточить топор на наждаке вручную

Заточить инструмент возможно и без использования дорогостоящего оборудования.

Прежде всего, необходимо тщательно очистить лезвие от ржавчины и механических загрязнений. Его следует обработать сначала грубой шкуркой, потом бумагой средней зернистости, и, наконец — мелкой наждачкой.

Далее топор кладут на край рабочего стола так, чтобы лезвие свободно свисало с него, а топорище плотно прилегало к поверхности стола. Если есть струбцина, то лучше зафиксировать топорище — так для работы будут свободны две руки.

Далее грубым напильником выполняют первоначальную заточку острия. Рабочее движение — только от топорища к острию, возвратное движение напильника проводится без контакта с металлом.

Грубая наждачная бумага расстилается на ровной поверхности. Лезвием надо делать полукруговые движения, попеременно с разных сторон топора. Операция повторяется со средней и мелкой шкуркой.

Завершает процесс заточки топора своими руками смазывание жидкостью, предотвращающей коррозию.

Любые операции по заточке топоров являются потенциально опасными для здоровья. Поэтому следует тщательно соблюдать меры безопасности:

  • Обязательно использовать средства индивидуальной защиты: очки или прозрачный лицевой щиток, перчатки, а при работе с электроточилом- респиратор.
  • Рабочая зона должна быть свободна от посторонних предметов , инструмента и оборудования, не участвующего в заточке.
  • Лица, не участвующие в работе, не должны заходить в рабочую зону.

Острый и правильно заточенный топор — залог эффективной и безопасной работы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкция и разновидности изделия

Существуют разные конструкции топоров, которые условно делятся на группы по назначению:


Рисунок 1 – Конструкция топора

  • Плотницкий. Лезвие прямое или слегка закругленное, средний размер и вес.
  • Строительный. Мало отличается от плотницкого, обычно имеет несколько увеличенный размер для удобства забивания гвоздей или демонтажа различных конструкций.
  • Мясной. Используется для рубки мяса, имеет большой размер с удлиненным лезвием, позволяющим отделять куски туши с одного удара.
  • Колун. Компактный и массивный инструмент с толстым, похожим на зубило, бойком. Предназначен для раскалывания кряжей, для других работ не используется.
  • Лесорубный. Используется для обрубания сучьев и отделения верхушек хлыстов. для большей амплитуды и экономии усилий имеет длинную рукоятку (топорище). Для валки деревьев в настоящее время не применяется, хотя некоторые специалисты в этой области еще имеются.
  • Охотничий. Имеет компактную форму, обычно сразу за лезвием зауженную для уменьшения веса.
  • Туристический. уменьшенный размер, топорище обычно пластиковое. Используется в походах, где приходится все носить на себе, поэтому высоко ценится компактность и легкость.

Как заточить топор на наждаке вручную

Сделать топор заточенным можно без применения специального оборудования. Работы проводятся при помощи абразивного бруска, который фиксируется между угольниками. Предварительно лезвие очищается от ржавчины, шлифуется крупной и мелкой наждачной бумагой, полируется. Далее производится предварительная заточка драчевым напильником.

Поверхность абразива следует обработать жидкостью. Лезвием топора производятся круговые движения, попеременно проводя операции с обеих сторон лезвия. На заключительном этапе производится обработка лезвия для защиты от ржавчины. В ходе проведения работ, рекомендуется систематически проверять угол заточки.

Читать также: Разметка розеток на кухне

Заточку электроточилом лучше производить с особым вниманием, на малой скорости в неторопливом ритме. Перегрев стали негативно влияет на характеристики материала, делая фактуру твердой и хрупкой

Важно не пренебрегать защитными средствами, в соответствии норм техники безопасности. Правильное выполнение процесса заточки топора увеличит срок эксплуатации инструмента, повысит эффективность проведения работ

Все, кто имеет гараж или собственный дом, вынуждены заниматься ремонтом, во время которого применяют всевозможные стамески, топоры и другой режущий инструмент. Значит, электроточилу всегда найдется применение: этот инструмент прекрасно подходит для заточки ножей или ножниц. Он пригодится, если необходимо наточить лопату, тяпку или другие садовые принадлежности, произвести правку отвертки. В собственной мастерской просто необходимо иметь такой электроинструмент. Однако иметь его и уметь использовать — это не одно и то же.

Заточка сверла по металлу своими руками приспособление. Приспособление для заточки свёрл по металлу… Из дерева.

Заточка сверла, это очень точная работа, которая требует хорошего навыка, которым в полной мере обладают слесари инструментальщики и токари. Набить руку, чтобы “на глаз” выдерживать правильные углы заточки, можно только затачивая их регулярно и в больших количествах.

Чтобы можно было обойтись без многолетнего опыта, придумано много разных приспособлений, как самодельных, так и промышленного изготовления. Есть приспособления, подключаемые к электродрели, а все самоделки предусматривают использование наждака.

Справедливости ради, нужно сказать, что наждаки от средней и выше ценовой категории могут комплектоваться упором, со специальным желобком и регулировкой угла наклона.

Я переставлю упор с противоположной стороны, чтобы смодулировать ситуацию наличия наждака без функции заточки свёрл.

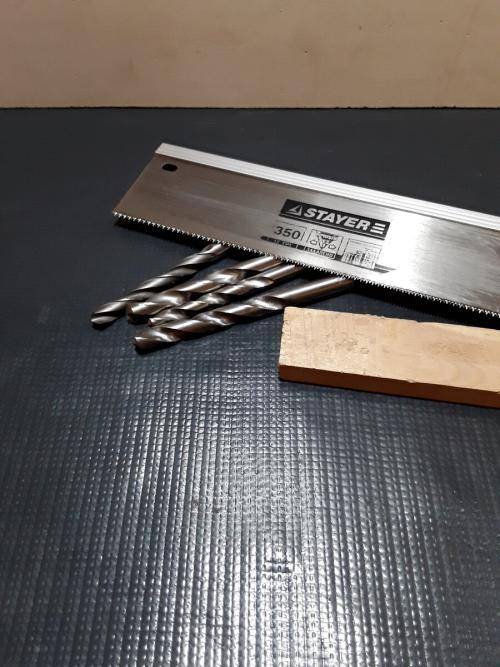

Нужно подобрать или выстрогать рейку толщиной, примерно 20мм., и шириной по ширине упора. Отрезать кусок около 100мм.

Отметить при помощи транспортира угол 60°.

Прочертить по отметке линию и продолжить её, при помощи угольника на торцах. На стороне, которая будет обращена к камню отметить от верха 4 – 5мм.

На противоположном торце на 10мм. больше – 14 – 15мм.

Ножовкой с мелким зубом выпилить,по разметке, жёлоб так, чтобы глубина соответствовала отметкам на торцах. Так как жёлоб наклонный, то чтобы угол вложенного в него сверла, не менялся – жёлоб нужно сделать с небольшим расширением с глубокой сторны. Немного подровнять его напильником.

Для проверки того, что сверло в нём лежит правильно и не качается, нужно вложить его в жёлоб, слегка придавить и провернуть.

Полученные отметки укажут, где есть недостатки или на то, что их нет.

Приспособление готово. Для наглядности, я заточу сверло ø 11мм. со сколом.

Закрепить брусок на упоре таким образом, чтобы его сторона с мелкой стороной жёлоба была строго параллельна рабочей части камня. Режущая кромка сверла должна быть расположена горизонтально.

Прижимая рабочую часть сверла к жёлобу одной рукой, а второй держа за хвостовик, заточить сначала одну, затем, провернув сверло на 180° – другую кромку. Следить за тем, чтобы режущие кромки сходились точно по центру сверла. При заточке свёрл диаметром больше 6мм. – точить каждую кромку с лёгким проворачиванием вправо (по ходу сверления), для образования правильной “затыловки”.

Пример изготовления своими руками

В качестве примера можно привести технологию самостоятельного изготовления точильного приспосоления – аналога точилки Лански. Оно имеет стандартную конструкцию.

На горизонтальном основании фиксируется нож, а его закрепление обеспечивает магнит. Наждачный элемент располагается на стержне, вдоль которого может перемещаться перпендикулярно ножу. Направляющий стержень устанавливается в отверстиях вертикальной стойки.

Эти отверстия сверлятся под углом к поверхности стойки и так задают определенный угол стержню. В стойке по вертикали сверлится несколько отверстий и переставляя направляющую можно еще изменить угол заточки.

Изготовление приспособления осуществляется в следующем порядке:

  1. На плите основания (ДСП, доска, металлический лист) с краю устанавливаются рейки, ограничивающие смещение ножа в поперечном направлении. Одна из них крепится в прорезях на винтах с «барашком» для фиксации ножей с разной шириной лезвия. В центре участка расположения ножа закрепляется магнит.
  2. Наждачный брусок закрепляется на двух отрезках уголка, которые скрепляются шпильками. С обоих сторон этой детали сверлятся отверстия для установки на стержень.
  3. Стальной стержень диаметром 10-15 мм пропускается в указанные отверстия, а на торце устанавливается ограничитель для исключения падения бруска. На другом конце нарезается резьба.
  4. На алюминиевом П-образном профиле шириной 30-50 мм сверлятся 5-6 отверстий с диаметром, на 1-2 мм больше диаметра стержня. Отверстия сверлятся под углом, соответствующим углам заточки с учетом высоты расположения на стойке.
  5. Стержень устанавливается в нужном отверстии и фиксируется болтами.

Работает такое приспособление следующим образом:

  • нож фиксируется на основании и притягивается магнитом;
  • на точильном элементе устанавливается брусок нужной зернистости;
  • стержень закрепляется в нужном отверстии на стойке;
  • рукой брусок перемещается вдоль стержня, обрабатывая лезвие, причем движение осуществляется «от себя» и «к себе»;
  • другой рукой нож постепенно перемещается в продольном направлении.

Посмотрите подробные чертежи, описание и иллюстрации приспособления для заточки ножей с магнитным держателем и без него на видео ниже:

Заточка инструментов с помощью водного камня

Для работы необходимо иметь в своем распоряжении абразивы зернистостью 1000, 4000, 8000 грит. Технология предусматривает обработку режущей кромки с помощью трех камней.

Совет: уменьшить затраты можно, если приобрести комбинированные камни, стороны которого имеют различную зернистость.

Особенности метода заключаются в следующем:

-перед затачиванием инструмента абразив необходимо замочить (погрузить в воду на 15-20 мин);

-в процессе работы камень следует периодически увлажнять;

-доводка начинается обработкой лезвия камнем 1000 грит, после чего переходят к зернистости 4000, а затем – 8000 грит.

Важно знать: абразивы зернистостью 1000 и 4000 грит можно держать в воде длительное время, но более мелкие могут прийти в негодность. Чем плох, и чем хорош метод. Чем плох, и чем хорош метод

Чем плох, и чем хорош метод.

1.Срок службы водных камней невелик. Поверхность абразива необходимо периодически выравнивать, чтобы ликвидировать борозды.

2.Для доводки инструмента на водном камне требуется много времени.

3.Воду для смачивания камней нужно периодически менять во избежание загрязнения верстака.

4.Влажные камни после работы следует хорошо высушить в теплом помещении. На морозе они могут разрушиться.

Подробнее с процессом заточки инструмента на водном камне можно ознакомиться, просмотрев видео.

Рекомендуемые формы режущей кромки

  • Овальная. Такая заточка требуется для топора, которым будет производиться «грубая» обработка древесины – колка, частичное обтесывание. По сути, и все.
  • Бритвенная. Этим инструментом можно выполнять филигранную работу. Например, осуществлять фигурный рез по дереву, точную подгонку деталей за счет максимального выравнивания поверхностей. Такими топорами пользуются в основном профессиональные плотники.
  • Клинообразная. Подобную заточку еще именуют прямой. Она считается универсальной, так как этим топором можно не только колоть дрова, но и снимать верхний слой древесины, частично выравнивать поверхности образцов. Причем независимо от породы, влажности и плотности дерева.

Для топора, который используется в повседневной жизни, для хозяйственных целей, заточку следует делать клинообразную. Рекомендуемый угол в зависимости от специфики применения инструмента (в градусах):

  • обработка сырой древесины – 20;
  • рубка сухой – 30.

Приспособление для заточки ножей наждачной бумагой

Пользоваться наждаками, как уже было сказано, без прикрепления их на какую-нибудь твёрдую поверхность очень неудобно. Существует много различных вариантов, как сделать приспособление для заточки наждачкой.

Мы рассмотрим один из самых удобных и внешне красивых способов изготовления. С помощью набора подобных агрегатов можно затачивать даже бритвы.

Необходимые материалы

Основная идея изготовления подобного «аппарата» состоит в прикреплении наждака к керамической плитке. В итоге мы получим что-то вроде бюджетного варианта многоразового точильного камня, так как бумагу на нём менять очень просто.

Нам понадобится:

  • растворитель (можно ацетон);
  • спрей-адгезив;
  • листы наждачной бумаги требуемой зернистости;
  • кусок ткани (используем старые вещи);
  • резиновые «бамперы»;
  • гладкая керамическая плитка (количество подбираем, исходя из собственных нужд).

Разновидности наждачной бумаги.

Наждачку можно запросто найти в любом автомобильном или строительном магазине. Минимальный набор должен состоять из листов с зернистостью 800, 1000 и 2000.

Для сборки приспособления необходимы наиболее длинные куски абразива, которые вы только в состоянии найти и наиболее гладкая плитка, подходящая размером под бумагу.

Подготовка и очистка

Данный этап работ желательно выполнять в помещении, отличным вариантом будет мастерская. Берём тряпку, смачиваем её в ацетоне и протираем её плитки. Очищаем с неё всю пыль и даём растворителю высохнуть самостоятельно.

Не оставляйте открытую бутылку ацетона в закрытом помещении и после окончания работ провентилируйте комнату.

Прикрепите наждачку

Следующим шагом, соблюдая технику безопасности, распыляем адгезив. Производим обработки поверхности плитки и задней части бумаги, затем плотно прижимаем их друг к другу.

Старайтесь сразу расположить бумагу, исходя из своих предпочтений: её можно разместить чётко по центру, оставив края плитки оголёнными, а можно сместить к одной из сторон.

После прикрепления удаляем с помощью ацетона клей, оставшийся на плитке. Для большей надёжности можно придавить бумагу каким-нибудь тяжёлым грузом, главное следить, чтобы он не прилип к ней. После двух часов ожидания можно переходить к заточке.

Один из способов крепления наждачной бумаги для заточки ножа.

Заточка разметочного циркуля

Заточка ножек разметочного циркуля

Готовят станок так же, как и при заточке чертилки и кернера. Ножки циркуля затачивают на боковой поверхности абразивного круга. Вместе сведенные ножки циркуля затачивают с четырех сторон на длину 15 — 20 мм так, чтобы острия обеих ножек сходились в одной точке.

Заправляют ножки циркуля на бруске.

При работе на электроточиле надо пользоваться защитным экраном или очками.

Вопросы

  1. Из каких частей состоит электроточило?
  2. Перечислите правила безопасной работы на электроточиле.
  3. На какой поверхности абразивного круга затачивают чертилки?
  4. Расскажите о последовательности заточки кернера.
  5. Как затачивают разметочный циркуль?

Упражнения

  1. Проверьте состояние чертилок, кернеров и заправьте их.
  2. Проверьте, исправлен ли циркуль, и подготовьте его к работе.

Приспособления для заточки

Приспособления для ножей можно разделить на следующие группы:

  • Натуральные камни;
  • Апекс-образные заточные системы;
  • V-образные заточные системы;
  • Заточные системы типа DMT/Lancky
  • Использование натуральных камней рассмотрено выше.

Одной из лучших заточных систем для любительской и профессиональной заточки ножей является APEX EDGE PRO, разработанная еще в 1990 году. Точилка представляет собой станину, выполненную из качественного пластика, на которой расположен рабочий столик, где и выполняется работа с ножом. На подвижной струбцине находится зажим для крепления абразивных камней. С помощью поджимного винта, струбцины можно установить под необходимым углом. Которые в свою очередь можно выставить при помощи угломера, либо приложения на смартфоне. Заточная система комплектуется абразивами фирмы Boride.

Единственным недостатком заточной системы является очень высокая стоимость. В результате чего сперва на рынке появились многочисленные китайские подделки, построенные по форме и подобию А потом полноценные самостоятельные заточные системы как российского, так и украинского производства. К российским заточным Апекс-подобным системам можно отнести Складешек.

К V-образным в первую очередь относится заточная система Триангл от Спайдерко. Справедливости ради она предназначена для качественной правки, а не заточки. Главным ее достоинствам является простота работы с ножом и эффективность. Довести нож до бритвенного состояния можно буквально за 5-10 минут.

Точилка представляет собой пластиковое основание, в котором выполнены гнезда для крепления треугольных абразивных камней, под углами 30 и 40 градусов. В комплекте идут пара коричневых камней гритностью 600 единиц, и белых гритностью 1000 единиц.

Процесс заточки выглядит следующим образом. Установив заточную систему на ровную устойчивую поверхность, устанавливаем абразивы на необходимый угол. Держим нож перпендикулярно поверхности стола, прижимаем одной стороной подвода к абразиву и без нажима опускаем вниз, потом повторяем процедуру с другой стороной спуска. Сперва работает с острым углом абразивного камня, потом с плоской поверхностью

Заточные системы DMT/Lancky построены на одном принципе – массивный зажим для ножа, оснащён ушками в которых выполнены отверстия, задающие фиксированный угол для держателя абразивного камня. У DMT зажим выполнен из пластика, у Lancky из алюминия. Первая точилка комплектуется эффективными качественными алмазными камнями, вторая богатейшим набором как керамических, так и алмазных камней.
