Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

Варианты дымоходов

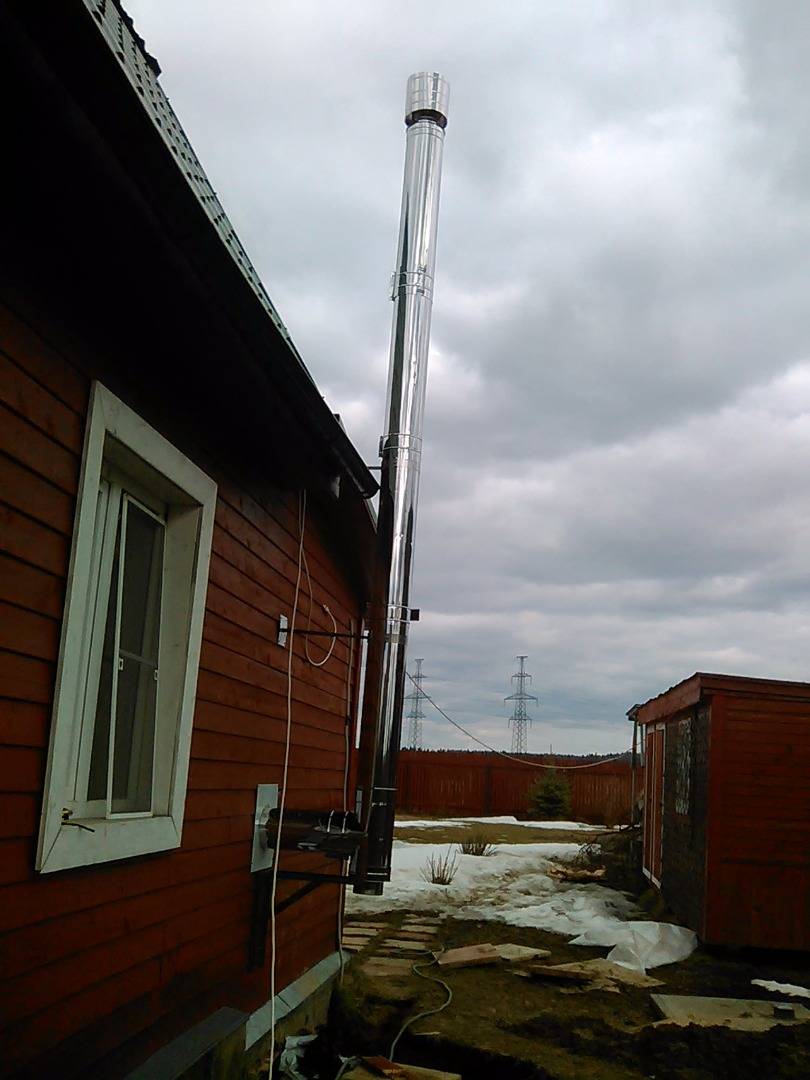

  1. Дымоход выходит из стены примерно в четверти метра от уровня потолка. Эта конструкция удобна прежде всего тем, что часть трубы, проходящая внутри помещения, играет роль дополнительного отопительного прибора, что повышает эффективность буржуйки и экономит топливо.
  2. Дымоход выводится через потолок и кровлю. Конструкция также достаточно энергоэффективная, так как дымоход тянется по всей комнате, но трудоемкая при монтаже. К тому же в ходе обустройства такого дымохода приходится учитывать, как правильно обеспечить надлежащий уровень пожаробезопасности.

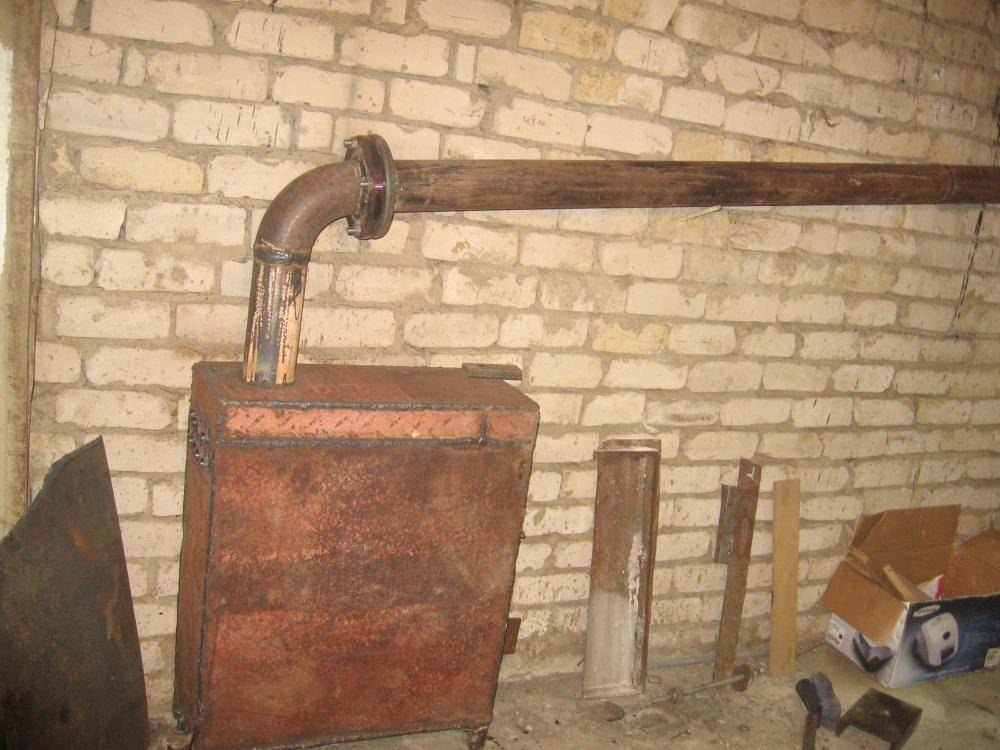

  3. Труба выводится сквозь стену поблизости от буржуйки. Дымоход крепится вертикально к внешней стороне стены, что в плане пожарной безопасности значительно лучше, но для нагрева помещения приходится использовать большее количество топлива.

Уход за дымоходом

Правильный уход за трубой позволяет обеспечить максимальную безопасность людей, находящихся в доме. Кроме того, он обеспечивает отличную тягу. Чтобы дымоход долго прослужил положенный срок, понадобится визуально осматривать трубу каждые 6 месяцев. На металлическом изделии не должно быть заметно ржавчины, следов горения, трещин.

Если хотя бы один из таких дефектов присутствует, необходимо срочно заменить участок, который поврежден. Сквозь щели в комнату может проникать дым. Это опасно для здоровья. Кроме того, если металл в некоторых местах прогорит, труба может потерять устойчивость и просто рухнуть.

Очистка дымохода

Любая труба дымоотвода, в том числе и та, что идет от буржуйки, накапливает на внутренней стороне слой сажи. Такой налет способен значительно ухудшить тягу, а также утяжелить всю конструкцию. Отвод дыма при этом становится затруднительным. Не реже раза в год труба должна очищаться от сажи, которая в ней скопилась. Однако требуется соблюсти определенное условие – мобильная конструкция не обладает той прочностью, которая имеется у дымоходов каминов и печей стационарного типа. Это означает, что механические способы очистки не подходят.

В таком случае могут пригодиться народные методы. Можно воспользоваться методом очистки дымохода с использованием шкурки от картофеля. Также может применяться и другой, опасный способ, который подразумевает повышение температуры в дымоходе. В результате сажа догорает и выбрасывается наружу. Однако повышение температуры может привести к возгоранию определенных материалов, находящихся вблизи от дымохода.

Лучший вариант – использовать химические средства. Их наносят на дрова перед помещением в буржуйку. Они безопасны для здоровья и отлично очищают дымоход. Сажа устраняется быстро и без лишних усилий.

Уход, продлевающий службу

Для обеспечения надежной работы агрегата нужно перед каждым новым сезоном производить несложные манипуляции по уходу за дымоходом, а именно:

  • Производить визуальный осмотр на возможного появления повреждений из-за воздействия ржавчины или любого другого вредного воздействия;
  • А так же очищать трубу от сажи. Лучше использовать специальные химические присадки, добавляемые в сжигаемое топливо. При сгорании они вступают в химическую реакцию с сажей, отложившейся на стенках трубы и тем самым очищая ее.

Выполнив несложные правила производства дымохода во время монтажа, а так же периодически выполняя проверки его, вы получите хорошую систему отопления для гаража, которая прослужит вам долгое время.

Необходимые материалы

Чтобы разобраться, как сделать дымоход для буржуйки, необходимо познакомиться с технологией его сооружения. Перед выполнением работ следует узнать особенности конструкции. Необходимо позаботиться и о подготовке необходимых материалов:

  • Металлические трубы, имеющие диаметр 16 см. Она будет использована как основной дымоход.
  • Тройник, имеющий такой же размер. Он понадобится в случае необходимости подсоединения отводной трубы.
  • Несколько колен, которые будут монтироваться на стыках.
  • «Гриб», он является насадкой и выполняется размером 20 см.
  • Герметик, который скрепляет швы.
  • Материалы для теплоизоляции.
  • Битумная смола.

При отсутствии металлических труб дымоотвод сооружается из листового металла. Его можно соорудить довольно быстро. Понадобится сварочный аппарат, рулетка и клещи. Если металл довольно тонкий, для его обрезки используют специальные ножницы. Изготавливается такая труба довольно просто – отмеряются нужные куски, а затем отрезаются и скручиваются в трубу.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

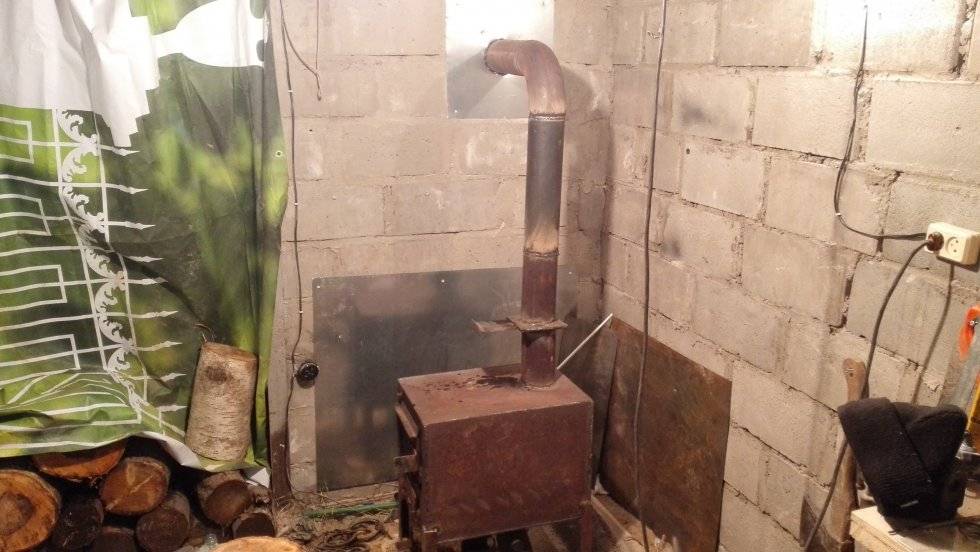

Дымоход подключенный к буржуйке

Из каких материалов лучше сделать

Выбор материала зависит от самой буржуйки, а также их наличия. Выбор материала основывается на требуемых конструкционных особенностях и характера отопительной системы, то есть стационарная она или передвижная.

Каменная или кирпичная кладка используется при стационарной установке. Более дешевым материалом будет оцинкованная труба, которая имеет повышенные свойства по отношению к обычной жести. Именно этот материал стоит использовать при разборных вариантах конструкции, а также при необходимости удобной замены сегментов.

Самым дешевым материалом считается обычная жесть. Здесь есть нюанс в виде требования к размеру стенки. Труба должна быть толще 0.5 см., так как в противоположном случае ее нельзя устанавливать в помещении по регламенту пожаробезопасности.

Все остальные материалы, используемые при монтаже и строительстве имеют хороший уровень пожароустойчивой. Это относится к соединительным материалам и герметикам.

Чертеж и схемы

Чертеж является предварительной схемой в форме рисунка. Но на нем должны быть указаны реальные требуемые размеры, которые помогут совершить правильный монтаж на основе всех правил и инструкций. Чертеж выполняется в произвольной форме до начала монтажа. Требуется он для установки дымохода по регламенту строительного мини проекта.

Строится вся система на основе пропорции 1 к 2.7, так как это обязательное условие для полноценной тяги.

Формула расчета диаметра:

Объем умножается на 2,7 и получаем результат в миллиметрах. Пример: печь имеет объем в 50 литров. 50 умножаем на 2.7 =135 мм. Можно для удобства добавлять до 5 мм, то есть подойдет диаметр трубы от 13,5 до 14 см.

Особенности монтажа

Среди монтажа есть несколько особенностей, которые учитываются при работе. Правила:

  • монтаж начинается с нижних секций;
  • проход через стены обрабатывается изолирующими материалами до момента установки туда трубы;
  • соблюдается регламент расположения стыков относительно стен и потолка;
  • используется один диаметр для труб всего дымохода.

Главным правилом монтажа является полноценное соблюдение всех правил строительной работы и техники безопасности.

Частые ошибки и проблемы при установке

Главной ошибкой большинства строителей, даже при наличии соответствующего опыта является составление чертежей и первых планов на основе уже имеющихся стройматериалов. Из-за этого возникает много нестыковок при реализации проекта дымохода.

Также проблемой считается невыполнение всех регламентов по строительству и обустройству отопительной системы. Все эти просчеты влияют на конечный результат.

Особенности конструкции и принцип работы

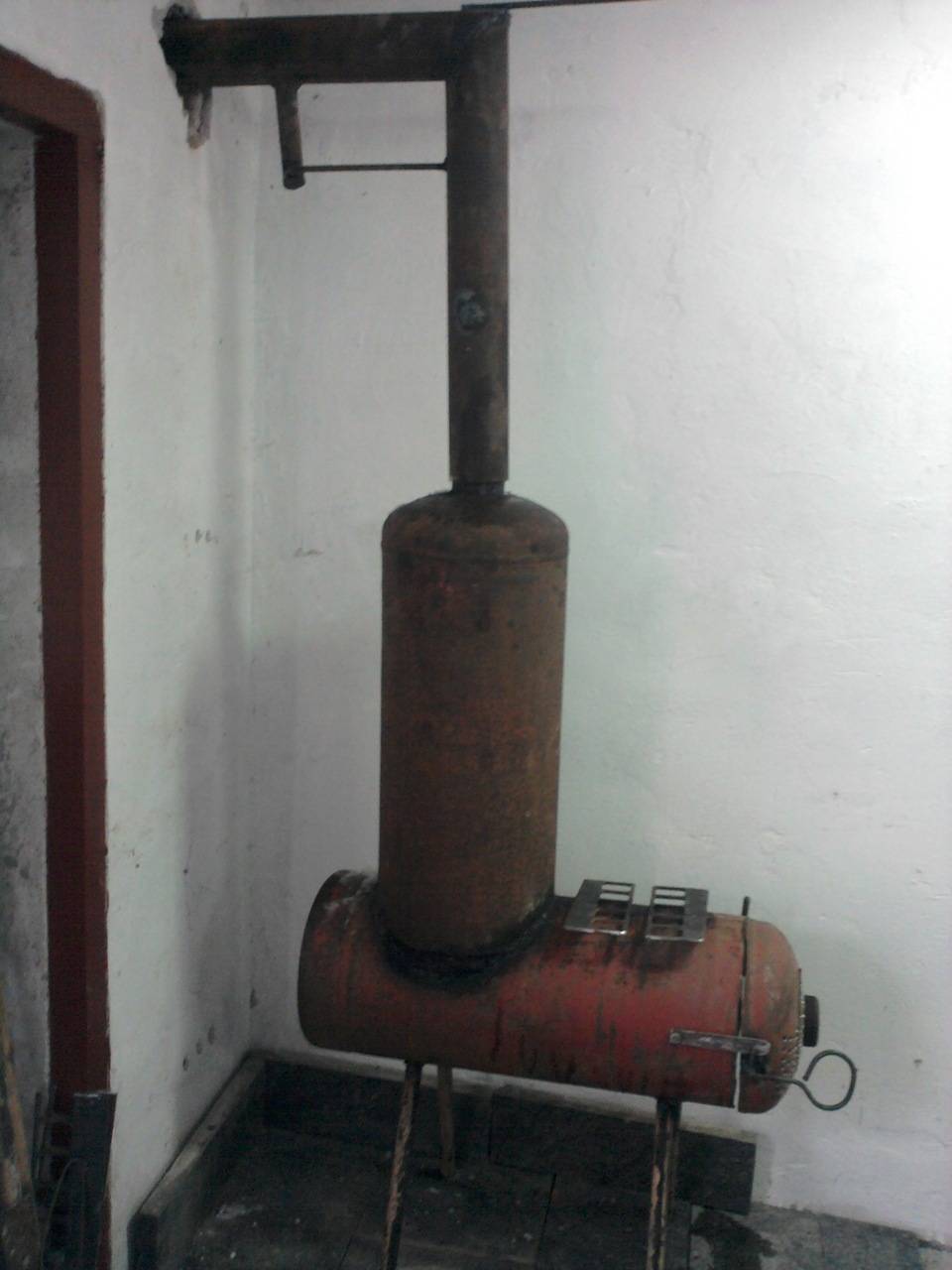

Классическая буржуйка для дачи представляет собой металлический цилиндр или прямоугольную коробку на ножках. Она состоит из основных узлов:

  • топка;
  • колосниковая решетка;
  • зольник;
  • труба дымохода.

Устройство топки и зольника

Самой нижней частью является зольник, а над ним расположена колосниковая решетка, которая служит основой для закладки топлива. При сгорании дров образуется зола, которая просыпается через отверстия в нижний ящик. Конструкция зольника делается выдвижной, чтобы можно было извлекать отходы горения.

Зольник и топка имеют дверцы, которые предотвращают задымление помещения. Для регулировки интенсивности прохождения воздуха в дверцах делаются воздухозаборные отверстия. Они оборудуются задвижками, с помощью которых происходит регулирование воздушного потока.

Структура дымохода

Он представляет собой две составные части:

  • теплообменную;
  • выводящую.

Теплообменный участок располагается внутри корпуса. Его форма зависит от вида печи. Труба может быть изготовлена в виде коленного дымохода или «мешка».

В теплообменный дымоход вставляется выводящая труба. Она может присоединяться к уже существующему каналу дымохода либо выводится за пределы помещения. В начале трубы устанавливается заслонка, которую необходимо закрывать после окончания процесса горения.

Обслуживание дымохода

Правильный уход за дымоотводом обеспечит пожаробезопасность и продлит длительность использования. Через полгода эксплуатации (а впоследствии каждые полгода) необходимо внимательно осмотреть всю поверхность трубы: следы горения, коррозии и трещины говорят о необходимости ремонта или замены поврежденного участка.

По мере использования печи, на внутренней стороне дымохода скапливается слой сажи и золы. Это снижает тягу, мешает свободному прохождению дыма и увеличивает вес конструкции. Один раз в год следует выполнять очистку.

При этом НЕЛЬЗЯ пользоваться металлической щеткой или ершом и, тем более, ядром. Т. е. желательно использовать химическую чистку с применением средств специального назначения, выпускающихся в виде жидкости, порошка или брикета. Химический состав, абсолютно не вредный для здоровья, наносится прямо на дрова. Кроме того, для этого процесса также годятся разнообразные народные методы.

Итак, данная статья снабдила вас полноценным инструментарием для изготовления своими руками основного элемента функционирования буржуйки — дымохода. Несколько дней работы обеспечат годы качественного отопления!

Нюансы дымохода с выходом для печки-буржуйки на даче, в гараже

Дымоход для буржуйки изготавливается из двух типов труб: металлических или асбестоцементных. Поэтому на первом этапе определяемся с выбором материала для будущего дымохода. Стоит помнить, что асбестовые трубы отличаются крупными размерами и весом, следовательно, работа с ними усложняется, что отличится на качестве монтажа. Металлические трубы отличаются широким выбором диаметров с различной толщиной стенок. Однако установка такого типа дымохода требует дополнительный инструмент: сварочный аппарат, резак и т.п.

Устройство дымоотвода буржуйки состоит из двух составных частей:

  • В первой происходит теплообмен с воздухом внутри помещения.
  • Через вторую отводятся отходы горения.

Труба для отвода газов получила несколько видоизменений со времен первых видов типов буржуйных печей. Если изначально к устройству подсоединилась выходящая на улицу стальная труба из черных металлов, то теперь для этого используются другие виды материалов, обладающие антикоррозийными свойствами. Это продлевает срок службы отводящего канала. На современный дымоход для буржуйки устанавливается металлическая гофра со специальной заслонкой, которая перекрывает отвод продуктов горения после окончания использования изделия.

Буржуйку и вытяжку обычно делают из металла

Теплообменная труба для печки располагается непосредственно внутри корпуса буржуйки. Она выполняет обогревающую функцию, обменивая выделяющееся тепло с воздухом в помещении. Для увеличения теплоемкости теплообменного канала и снижения риска возгорания в конструкцию встраивается колено трубы. В некоторых случаях свыше одного колена. Форма совокупности теплообменных элементов дымохода определяется исходя из внешнего вида буржуйной печи и ее расположения относительно дымоотводящего канала. Установка горизонтального расположения дымохода производится с использованием дымовой камеры. Это необходимо для слежения за уровнем задымленности внутри системы. При необходимости в дополнении следует сделать вытяжку. С помощью колпака, встраиваемого в боковую стенку дымоотводящего канала, происходит скопление отработанных газов, что увеличивает теплоемкость устройства в целом. Дымоход для буржуйки делается

Для вертикальных конструкций потребуется дополнительный материал, который пойдет на создание дополнительных колен. Оптимальное количество коленных ответвлений – от 3 и выше. За счет медленного прохождения дыма по трубе происходит задержка горячих газов, что отражается на теплоотдаче дымохода буржуйки.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.


Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода


Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены


При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:


Герметизация


Вывод трубы на крышу


Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения


Дымоход подключенный к буржуйке

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение экспертаПавел КругловПечник с 25-летним стажемНаилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода

В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,

Второй вариант выхода трубы это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Монтаж дымохода

Работы по установке дымохода имеют множество тонкостей, которые обязательно стоит учитывать. Сперва необходимо выбрать место, где будут соединяться разные элементы дымоотвода. Для этого лучше использовать чердак. Первый элемент устанавливают на саму буржуйку.

Затем к нему подсоединяется второй и третий элементы – в зависимости от их количества. На выходе из печи лучше установить чугунное кольцо, которое прослужит намного дольше тонкого металла.

Подготовка перекрытия

Труба удлиняется до тех пор, пока она не будет доведена до места соединения на чердаке. В перекрытии выполняется отверстие. Оно должно быть больше трубы. Это необходимо для замазывания трубы и теплоизоляции места прохода через перекрытие. Если в щелях будут располагаться легковоспламеняемые материалы, их необходимо убрать. Это исключит риск возгорания слой теплоизоляции.

В полученное отверстие следует вставить проходной стакан, в который пропускает труба. После этого стыкуются разные части дымоотвода. Окончание дымохода должно располагаться выше конька дома на 10 см. вырезание отверстия в кровле выполняется довольно просто:

  • оно должно иметь больший диаметр, чем размеры трубы;
  • между кровлей и трубой следует обязательно уложить материал теплоизоляции.

Такие тонкости проведения трубы через перекрытие и крышу важно узнать еще до проведения работ.

Фиксация трубы

Труба дымоотвода выводится через отверстие в крыше и закрепляется металлическим листом. Если жести нет, можно выбрать другие материалы, неподверженные горению, к примеру, кирпичи. Их монтируют между кровлей и дымоходом. Чтобы они надежно удерживали трубу, понадобится соорудить для них специальную подставку. Все образовавшиеся щели следует замазать глиной.

Наружную часть трубы смазывают битумной смолой. Затем ее оборачивают материалом теплоизоляции. Для этого нередко используется минеральная вата. Когда дымоход будет сделан, на его окончание устанавливается «гриб». Он будет служить защитой от осадков и различных предметов, способных загрязнить дымоход. В этом случае в него не попадут листья или другие легкие предметы.

Заделка швов

После сборки всей конструкции следует взять герметик и смазать все места соединения. Это поможет исключить попадание дыма в жилое помещение. Герметик для таких задач подбирается очень тщательно

Необходимо обращать внимание только на те составы, которые не боятся высоких температур.

Некоторые герметики могут сильно высохнуть, или «растаять» на трубе. В любом случае, если герметик неустойчив к высоким температурам, он быстро потеряет свои свойства. В результате в помещение может попасть дым.

После того как герметик высохнет, дымоход для буржуйки считается выполненным. Однако сначала необходимо проверить, выходит ли дым из щелей. Для этого понадобится затопить печь. Если дыма нет, значит конструкция собрана правильно.
