Три варианта сборки самодельного дозиметра

Сборка

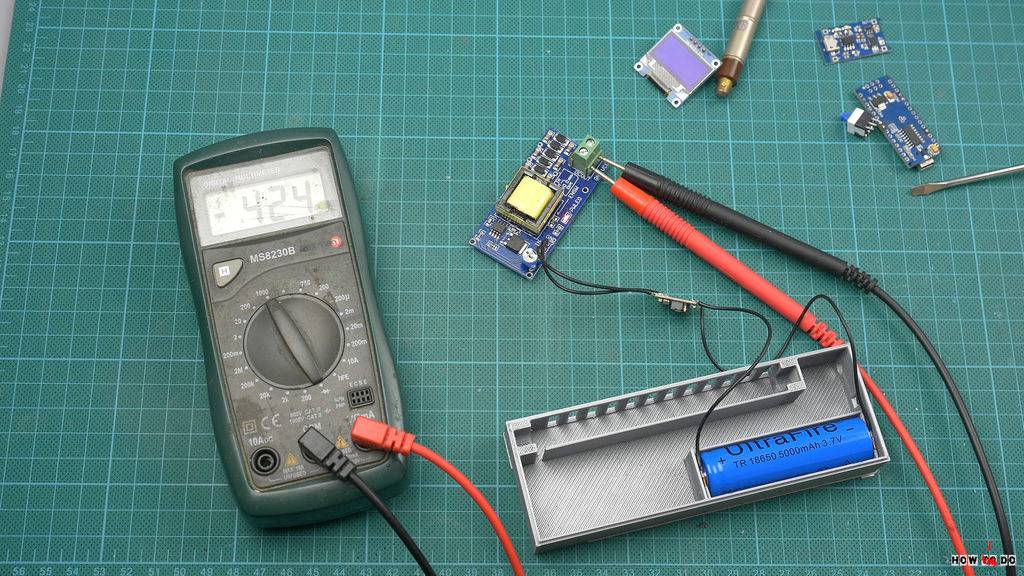

Первое, что нужно сделать, это настроить вольтаж на высоковольтном DC-DC с потенциометром. Для STS-5 нам нужно примерно 410V. Затем просто спаяйте все модули по схеме, я использовал однопроволочные провода, это повышает стабильность конструкции и даёт возможность собрать устройство на столе, а затем просто поместить его в кейс. Важный момент состоит в том, что нам нужно соединить минус на входе и выходе высоковольтного конвертера, я просто припаял штекер.

Будет интересно Проверка светодиода тестером

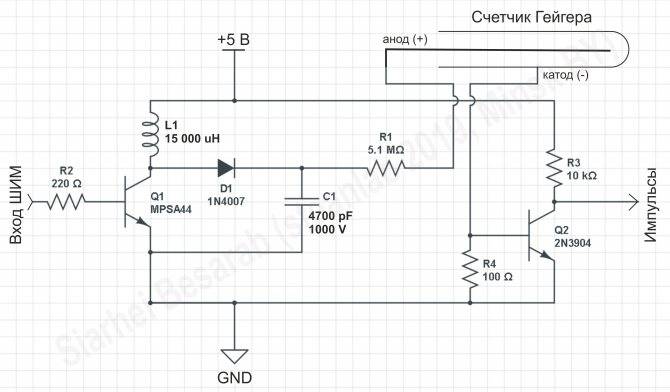

Так как мы не можем просто присоединить Ардуино к 400V, нам понадобится простая схема с транзистором, я просто спаял их навесным методом и обернул в термоусадочную трубку, резистор 10MΩ от +400V был закреплен прямо на коннекторе. Лучше сделать медный кронштейн для трубки, но я просто накрутил провод по кругу, всё работает нормально, не меняйте плюс и минус счетчика Гейгера. Соединяем дисплей съемным кабелем, тщательно его изолировал, так как он располагался очень близко к высоковольтному модулю.

Схема самодельного дозиметра.

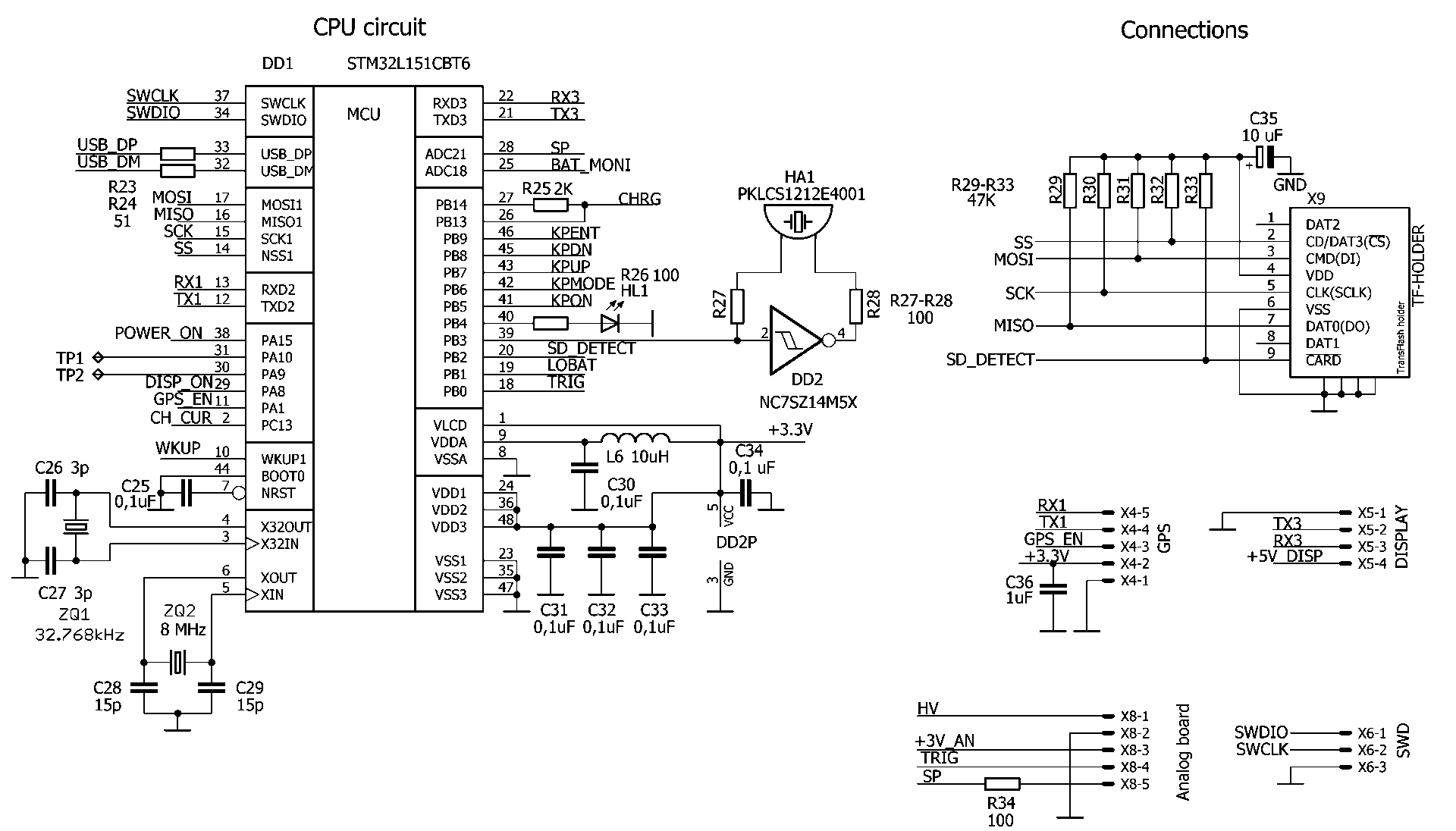

Схема дозиметра на микроконтроллере

Прибор предназначен для измерения ионизирующих излучений, вызванных бета — и гамма-лучи и имеет следующие параметры:

  • Диапазон измеряемой дозы: 0 — 250 миллирентген/час
  • Напряжение питания: 2 – 3.3 В две батареи АА
  • Средний потребляемый ток: 0.5 мА при отключенной звуковой индикации
  • Время выхода на рабочий режим: 30 секунд
  • Период обновления показаний: 1 секунда

Прибор состоит из следующих функциональных блоков: генератор высокого напряжения для питания газоразрядного счетчика, формирователь импульсов счетчика, узел управления жидкокристаллическим дисплеем, блок звуковой индикации, и стабилизаторы напряжения для питания различных цепей устройства.

Синхронное управление всеми блоками обеспечивается микроконтроллером DD2. Высокое напряжение формируется преобразователем на транзисторе VT2 и трансформаторе T1

На затвор VT2 поступают импульсы частотой 244 Гц и скважностью примерно 4-15% от микроконтроллера DD2. В момент импульса транзистор открыт и в магнитопроводе T1 накапливается магнитная энергия. Схема самодельного радиометра

Схема самодельного радиометра.

При закрывании транзистора в обмотке I трансформатора формируется ЭДС самоиндукции, приводящая к короткому импульсу положительной полярности амплитудой порядка 60 В на стоке VT2. Это напряжение повышается обмоткой II и поступает на утроитель напряжения на диодах VD3-VD5 и конденсаторах C12-C14. Использование утроителя напряжения снижает требования к трансформатору и упрощает его конструкцию. Высокое напряжение порядка 400 В поступает на счетчик Гейгера BD1 через нагрузочный резистор R10.

Комментарий эксперта

Лагутин Виталий Сергеевич

Инженер по специальности «Программное обеспечение вычислительной техники и автоматизированных систем», МИФИ, 2005–2010 гг.

Задать вопрос

При таком напряжении счетчик работает в середине плато своего рабочего диапазона. Стабилитроны VD6-VD8 ограничивают напряжение на выходе утроителя до уровня 430 В и защищают от пробоя конденсаторы C11-C13 с номинальным рабочим напряжением 630 В. Такая защита необходима в процессе налаживания или при резком удалении дозиметра от источника радиации.

Без стабилитронов напряжение на конденсаторах может превысить 800-900 В и привести к их пробою. Средний потребляемый ток по цепи T1-VT2 не превышает 0.3 мА при сопротивлении нагрузки от 40 МОм и выше.

Описание работы дозиметра на счетчике Гейгера СБМ-20

Питание схемы дозиметра осуществляется всего от одной лишь батарейки на 1,5 вольта, так как ток потребления не превышает 10 мА. Но поскольку рабочее напряжение датчика радиации СБМ-20 составляет 400 вольт, то в схеме применен преобразователь напряжения позволяющий увеличить напряжение с 1,5 вольт до 400 вольт

В связи с этим следует соблюдать крайнюю осторожность при налаживании и использовании дозиметра!

Повышающий преобразователь дозиметра – не что иное как простой блокинг-генератор. Появляющиеся импульсы высокого напряжения на вторичной обмотке (выводы 5 – 6) трансформатора Тр1, выпрямляются диодом VD2. Данный диод должен быть высокочастотным, поскольку импульсы достаточно короткие и имеют высокую частоту следования.

Если счетчик Гейгера СБМ-20 находится вне зоны радиационного излучения звуковая и световая индикация отсутствует, поскольку оба транзистора VT2 и VT3 заперты.

При попадании на датчик СБМ-20 бета- или гамма- частиц происходит ионизация газа, который находится внутри датчика, в результате чего на выходе образуется импульс, который поступает на транзисторный усилитель и в телефонном капсюле BF1 раздается щелчок и вспыхивает светодиод HL1.

Вне зоны интенсивного излучения, вспышки светодиода и щелчки из телефонного капсюля следуют через каждые 1…2 сек. Это указывает на нормальный, естественный радиационный фон.

При приближении дозиметра к какому-либо объекту, имеющему сильное излучение (шкале авиационного прибора времен войны или к светящемуся циферблату старых часов), щелчки станут чаще и даже могут слиться в один непрерывный треск, светодиод HL1 будет постоянно гореть.

Так же дозиметр снабжен и стрелочным индикатором — микроамперметром. Подстроечным резистором производят подстройку чувствительности показания.

Электрический паяльник с регулировкой температуры

Мощность: 60/80 Вт, температура: 200’C-450’C, высококачествен…

Виды счётчиков Гейгера

По конструкции счетчики Гейгера бывают 2 видов: плоский и классический.

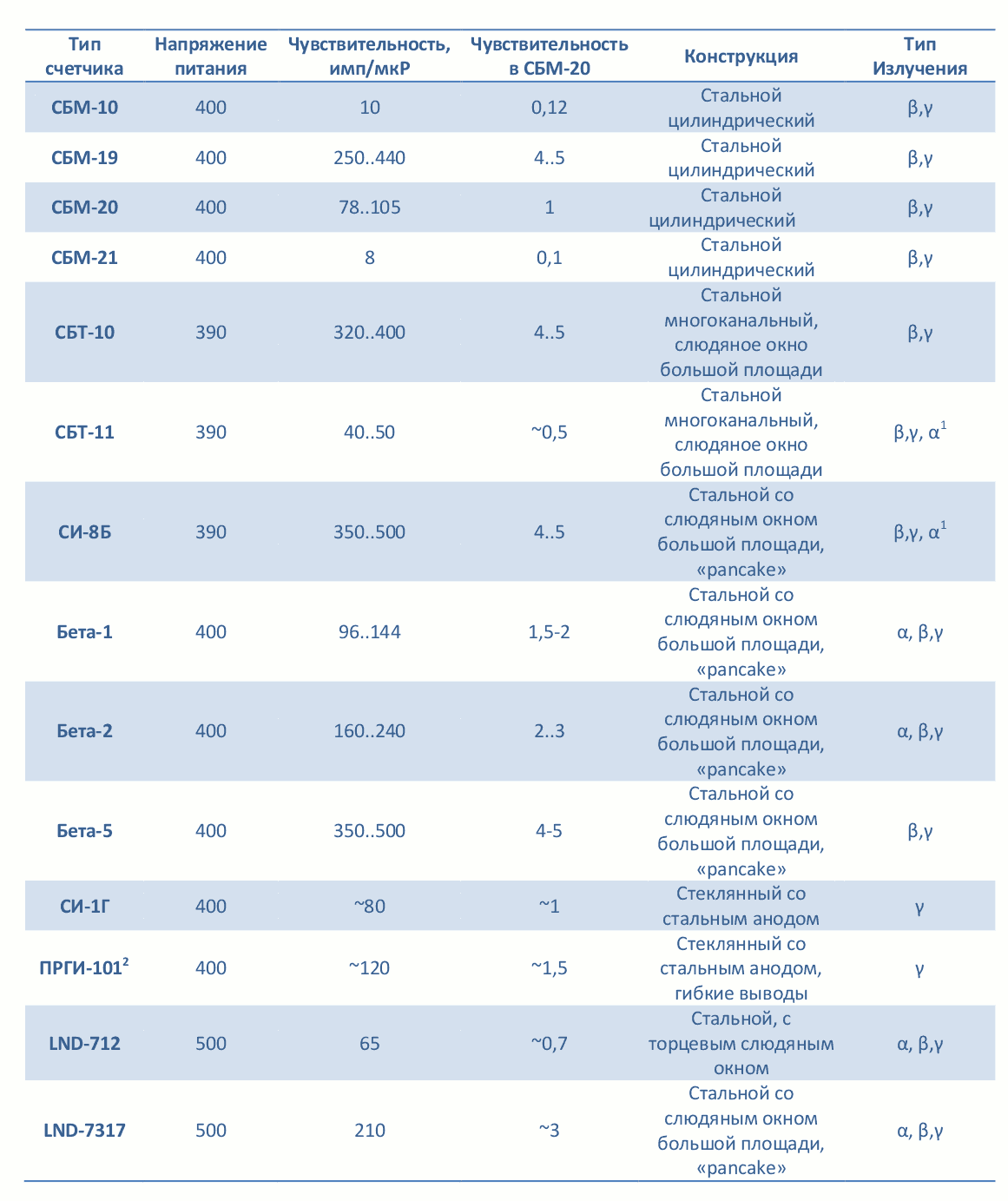

Таблица – Основные параметры некоторых счетчиков Гейгера.

Классический

Сделан из тонкого гофрированного металла. За счет гофрирования трубка приобретает жесткость и устойчивость к внешнему воздействию, что препятствует ее деформации. Торцы трубки оснащены стеклянными или пластмассовыми изоляторами, в которых находятся колпачки для вывода к приборам. На поверхность трубки нанесен лак (кроме выводов). Классический счетчик считается универсальным измерительным детектором для всех известных видов излучений. Особенно для γ и β.

Плоский

Чувствительные измерители для фиксации мягкого бета-излучения имеют другую конструкцию. Из-за малого количества бета-частиц, их корпус имеет плоскую форму. Есть окошко из слюды, слабо задерживающее β. Датчик БЕТА-2 – название одного из таких приборов. Свойства других плоских счетчиков зависят от материала.

Как сделать антенну Харченко для Т2 своими руками.

Читать далее

Устройство и схема трехфазного трансформатора.

Читать далее

Чем отличается пусковой конденсатор от рабочего.

Читать далее

Модель с мембранным конденсатором

Устройства мембранного типа на сегодняшний день являются довольно распространенными. По сравнению с походными конденсаторами, они отличаются пониженной чувствительностью. При этом отрицательное сопротивление в цепи обычно составляет не более 3 Ом. Все это говорит о том, что точность определения мощности излучения у таких устройств довольно высокая. Также следует учитывать, что детекторы в данном случае подходят только двухпроводного типа. В целом модели получаются компактными, однако по характеристикам довольно сильно отличаются. Расширители для таких конденсаторов подходят электростатического типа. В свою очередь, выпрямители используются как аналоговые, так и резонансные.

Однако для повышения точности показаний многие специалисты советуют останавливаться на втором варианте. Триггеры для указанных дозиметров подходят средней мощности. Также следует учитывать, что стабилитроны используются в устройствах довольно редко. При этом демпферы для повышения чувствительности необходимо устанавливать с двумя резисторами.

Как собрать дозиметр радиации своими руками

Существует большое количество схем по сбору портативного устройства для измерения радиационного фона. Для начинающих постигать основы радиотехники подойдут самые простые устройства на резисторах СБМ-20. Более опытные любители могут сконструировать дозиметр радиации своими руками с двух- или трехпроводным детектором, а также используя векторные или интегральные резисторы.

Независимо от выбора схемы будущего устройства, при его сборке стоит использовать несколько простых правил. Они позволят получить максимально качественный прибор, который будет безопасен для жизни и здоровья человека. Большинство экспертов советуют:

  1. Использование 400 вольтовых счетчиков. Если модуль рассчитан на 500 вольт, придется вносить дополнительные корректировки в настройки цепи.
  2. Перед началом использования прибора необходимо измерить его выходную мощность при помощи 10 Мом вольтметра. Оно должно составлять ровно 400 вольт. Стоит помнить, что несмотря на малую удельную мощность, при неправильной настройке конденсаторы могут нести опасность здоровью.
  3. Необходимо исключить возможность доступа к элементам, на которые подается высокое напряжение. Корпус должен плотно закрывать электрические приборы.
  4. Подключение всех узлов производится при отключенном питании и разряженных конденсаторах.

Несмотря на выбор схемы будущего устройства, общий принцип работы дозиметра радиации будет практически одинаковым. Он будет выдавать некоторое количество звуковых сигналов. При нормальном радиационном фоне этот показатель будет на уровне 30. Увеличенное количество сигналов говорит о значительном повышении уровня загрязнения окружающей среды.

Схема простого дозиметра своими руками за 3 минуты

Такой метод позволяет получить самодельный прибор для измерения радиации в максимально короткие сроки. Технология подразумевает минимальный набор навыков и самое простое оборудование.

Чтобы изготовить такое устройство, потребуется:

  • пластиковая бутылка;
  • консервная банка;
  • простой тестер;
  • 20 см медной или стальной проволоки;
  • транзистор кп303.

У жестяной банки удаляют верхнюю часть и слегка полируют края наждачной бумагой, чтобы не поранить руки. Бутылку обрезают под горлышко, оставляя около 10-15 см — она должна плотно входить в банку. В крышке делают 2 отверстия — в одно из них вставляют проволоку, чтобы она выходила на 1-2 см. После этого второй конец загибают и вставляют во вторую дырку.

Ножку транзистора прикручивают к получившейся петле. К его истоку и стоку подключают клеммы тестера. После этого можно приступать к непосредственной калибровке дозиметра. В качестве эталона используют лабораторные источники излучения.

Схема дозиметра своими руками на СБМ-20

Более продвинутые модели можно собрать, использовав специальные счетчики. СБМ-20 состоит из герметичной трубки — катода, сквозь который проходит анод в виде проволоки. Внутри полость наполнена газом — это обеспечивает оптимальную электропроводность.

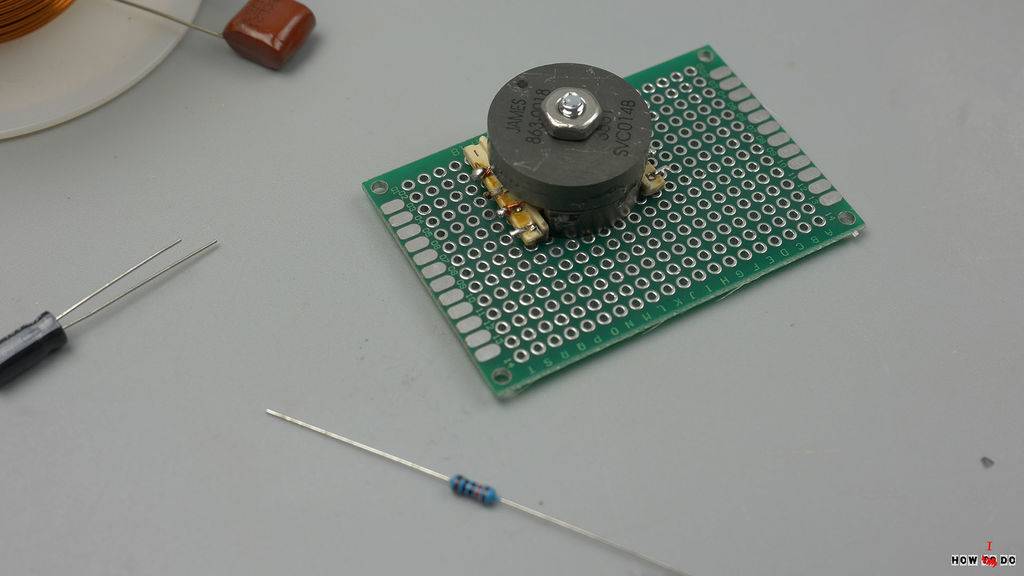

Шаг 3: Высоковольтный DC-DC

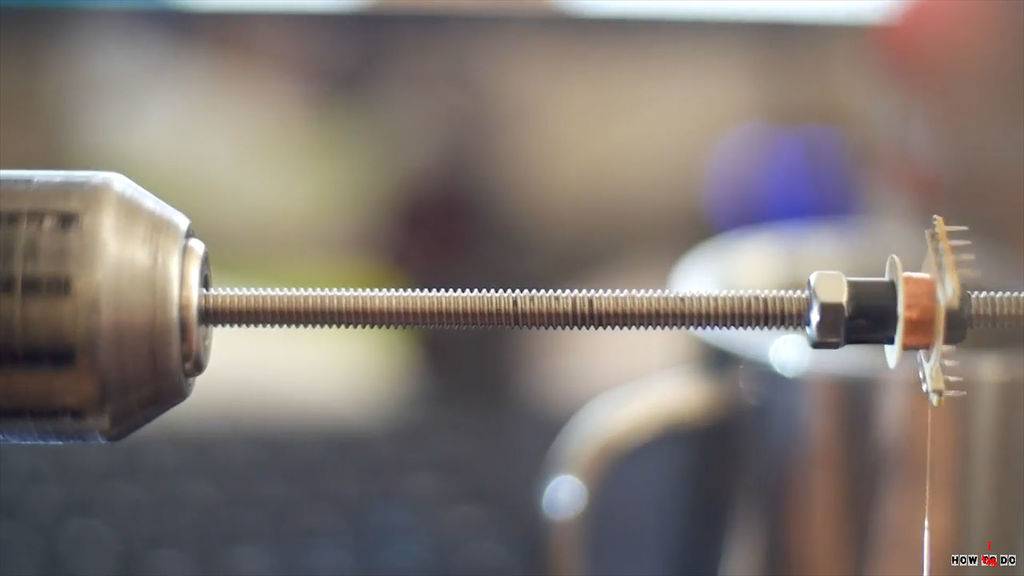

Я хорошо потрудился над высоковольтным источником питания, сделав его вручную, намотав трансформатор примерно на 600 витков на вторичной катушке, упаковав его с МОП-транзистором и PWM на Ардуино. Всё работает, но мне хотелось, чтобы вещи оставались простыми.

Всегда лучше, когда ты можешь просто купить 5 модулей, припаять 10 проводов и получить рабочий девайс, чем наматывать катушки и прикручивать PWM, ведь я хочу, чтобы каждый мог повторить моё устройство. Так что я нашел высоковольтный повышающий конвертер DC-DC, очень странно, но его оказалось очень трудно найти и самые популярные модули имели всего по 100 продаж.

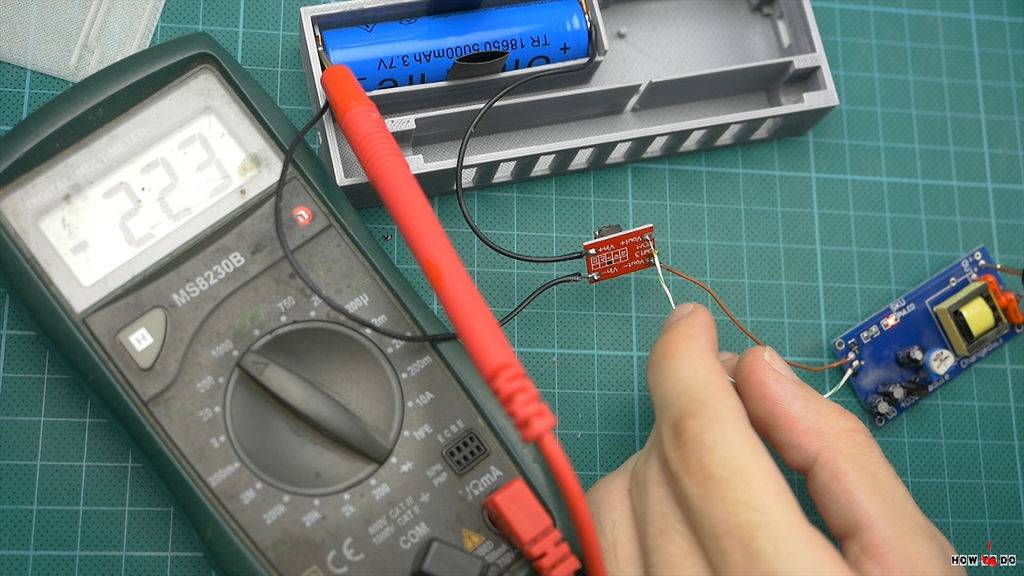

Я заказал его, сделал новый корпус, но когда начал тестирование, он выдавал максимум 300V, в то время как в описании говорилось, что он выдаёт до 620V. Я попытался починить его, но проблема, скорее всего, была в трансформаторе. В любом случае, я заказал другой модуль, и он был другого размера, хотя описание было одинаковым… Я вернул свои деньги за первый модуль, но сохранил его, потому что он давал 400V, которые нам нужны, может быть максимум 450V, вместо 1200 (в китайских измерительных приборах что-то работает совсем неправильно…) В общем, я просто заново открыл спор…

Вскрытие показывает

После немедленного применения-испытания устройства, и с ужасом не обнаружения ни малейшего превышения радиации ни в доме, ни в радиусе километра вокруг, разбираем теперь уже совершенно ненужный девайс:

Фото 8. Что внутри

Датчик, счётчик Гейгера-Мюллера, здесь облечён в прогретую горячим воздухом (и потому не съёжившуюся) термоусадочную трубку. К электродам датчика приложено напряжение 230 вольт DC (не теоретически, измеряно здесь). Он припаян к контактам припоем, поэтому… отпаиваем, чтоб посмотреть, что там внутри:

Фото 8. Газоразрядная лампа датчика. Счётчик Гейгера-Мюллера во всей красе

Стеклянная колба, лампа. Левый электрод (, анод) представлен проходящим по центру стержнем, который соединён с левым контактом, но не с правым. Правый контакт проникает снаружи через стекло внутрь, где он припаян к тонкому металлическому покрытию внутри колбы (похоже на антибликовое покрытие линз) — это катод, .

Под платой находятся дисплей с 26-контактным шлейфом, который называется 320х240 TFT CHUANGLI CL28CS763-26D, и клавиатура с 5-ю кнопками (зелёный шлейф идёт к клавиатуре, которая плоская и приклеена снаружи):

Фото 9. Дисплей BR-6b

Альфа, бета, гамма и конструкция счетчиков

Альфа-излучение задерживается бумажкой. Бета-излучение можно экранировать листом оргстекла. А от жесткого гамма-излучения нужно строить стену из свинцовых кирпичей. Это знают, пожалуй, все. И все это имеет прямое отношение к счетчикам Гейгера: чтобы он почувствовал излучение, нужно, чтобы оно, как минимум, проникло внутрь. А еще оно должно не пролететь навылет, как нейтрино сквозь Землю.

Альфа бета гамма излучение/

Счетчик типа СБМ-20 (и его старший брат СБМ-19 и младшие СБМ-10 и СБМ-21) имеют металлический корпус, в котором нет никаких специальных входных окон. Из этого вытекает, что ни о какой чувствительности к альфа-излучению речи не идет. Бета-лучи он чувствует достаточно неплохо, но только если они достаточно жесткие, чтобы проникнуть внутрь. Это где-то от 300 кэВ. А вот гамма-излучение он чувствует, начиная с пары десятков кэВ.

А счетчики СБТ-10 и СИ-8Б (а также новомодные и малодоступные из-за ломовых цен Бета-1,2 и 5) вместо сплошной стальной оболочки имеют обширное окно из тонкой слюды. Через это окно способны проникнуть бета-частицы с энергией свыше 100-150 кэВ, что позволяет увидеть загрязнение углеродом-14, которое абсолютно невидимо для стальных счетчиков. Также окно из слюды позволяет счетчику чувствовать альфа-частицы.

Правда, в отношении последних надо смотреть на толщину слюды конкретных счетчиков. Так, СБТ-10 с его толстой слюдой его практически не видит, а у Беты-1 и 2 слюда тоньше, что дает эффективность регистрации альфа-частиц плутония-239 около 20%. СИ-8Б — где-то посередине между ними.

А вот теперь что касается пролета насквозь. Дело в том, что альфа- и бета-частицы счетчик Гейгера регистрирует практически все, что смогли проникнуть внутрь. А вот с гамма-квантами все печально. Чтобы гамма-квант вызвал импульс в счетчике, он должен выбить из его стенки электрон. Этот электрон должен преодолеть толщу металла от точки, где произошло взаимодействие, до внутренней поверхности, и поэтому «рабочий объем» детектора, где происходит его взаимодействие с фотонами гамма-излучения — это тончайший, в несколько микрон, слой металла. Отсюда ясно, что эффективность счетчика для гамма-излучения очень мала — в сто и более раз меньше, чем для бета-излучения.

Схема № 3 с двухпроводным детектором

Можно сконструировать самодельный дозиметр с двухпроводным детектором, для этого нужна пластиковая емкость, проходной конденсатор, три резистора и одноканальный демпфер.

Сам демпфер снижает амплитуду колебаний и устанавливается за детектором, непосредственно рядом с проходным конденсатором, который измеряет дозу. Для такой конструкции подойдут только резонансные выпрямители, а вот расширители практически не используются. Прибор будет более чувствителен к радиации, но потребует больше времени для сборки.

Существуют и другие схемы, как сделать дозиметр самостоятельно. Радиолюбители разработали и протестировали множество вариаций, но большинство из них основывается на схемах, описанных выше.

Источник

Дозиметр низкой чувствительности

Дозиметры низкой чувствительности чаще всего используются военными. Чтобы собрать модель данного типа, необходимо в первую очередь подобрать качественный датчик. При этом счетчики используются чаще всего с сегментными индикаторами. В свою очередь, конденсаторы для таких модификаций больше подходят проходного типа. Резисторы многие специалисты рекомендуют приобретать аналоговые.

Все это необходимо для того, чтобы повысить чувствительность прибора до нужного уровня. Триггеры в моделях чаще всего используются малой мощности. Максимум отрицательное сопротивление они обязаны выдерживать на уровне 4 Ом. При этом непосредственно датчик должен быть рассчитан на 5 Ом. Скорость выходного сигнала зависит исключительно от мощности конденсатора. Демпферы в устройствах данного типа отсутствуют.

Внимание, только СЕГОДНЯ!

Полезные советы

Перед тем, как выбрать для себя одну из схем сборки, ознакомьтесь с общими рекомендациями по изготовлению прибора.

Для аппарата собственной сборки выбирают 400 вольтовые счетчики, если преобразователь рассчитан на 500 вольт, то нужно корректировать настройку цепи обратной связи. Допустимо подобрать иную конфигурацию стабилитронов и неоновых ламп, смотря, какая схема дозиметра применяется при изготовлении. Выходное напряжение стабилизатора замеряется вольтметром с входным сопротивлением от 10 Мом

Важно проверить, что оно фактически равно 400 вольт, заряженные конденсаторы потенциально опасны для человека, несмотря на малую мощность. Вблизи счетчика в корпусе делается несколько мелких отверстий для проникновения бета-излучений

Доступ к цепям с высоким напряжением должен быть исключен, это нужно учесть, при установке прибора в корпус. Схему измерительного узла подбирают на основании входного напряжения преобразователя

Подключение узла осуществляется строго при отключенном питании и разряженном накопительном конденсаторе. При естественном радиационном фоне самодельный дозиметр будет выдавать порядка 30 – 35 сигналов за 60 секунд. Превышение показателя свидетельствует о высоком ионном излучении.

Определение качества воды

Абсолютно чистая вода в природе не встречается. Соприкасаясь с другими макро- и микроэлементами, она обогащается различными минералами, в частности, солями кальция и магния. Именно их содержанием обусловлено такое свойство, как жесткость: чем больше в воде солей кальция и магния, тем она жестче.

Постоянное употребление воды с повышенной жесткостью приводит к снижению моторики желудка и накоплению солей в организме. От воды, переполненной ионами кальция и магния, чрезмерно страдает сердечно-сосудистая система. Продолжительное использование жесткой воды чревато возникновением заболеваний суставов (артритов, полиартритов), образованием камней в почках и желчных путях.

С помощью СОЭКС Эковизор F4 также можно оценить качество и жесткость питьевой воды, воды из под крана, оценить работоспособность фильтров и обезопасить себя от лишних проблем. Ну а так как я пивовар то прибор позволяет это сделать крайне быстро.

Список деталей нужных для радиосхемы

  • 1 BPW34 фотодиода
  • 1 LM358 ОУ
  • 1 транзистор 2N3904
  • 1 транзистор 2N7000
  • 2 конденсатора 100 НФ
  • 1 конденсатор 100 мкФ
  • 1 конденсатор 10 нФ
  • 1 конденсатор 20 нФ
  • 1 10 Мом резистор
  • 2 1.5 Мом резистора
  • 1 56 ком резистор
  • 1 150 ком резистор
  • 2 1 ком резистора
  • 1 250 ком потенциометр
  • 1 Пьезодинамик
  • 1 Тумблер включения питания

Как вы можете видеть из схемы, она настолько проста, что собирается за пару часов. После сборки убедитесь, что полярность динамика и светодиода, являются правильными. Наденьте на фотодиод медные трубки и изоленту. Она должна плотно прилегать. Просверлите отверстие в боковой стене алюминиевого корпуса для тумблера, а сверху для фотодатчика, светодиода и регулятора чувствительности.

Будет интересно Собираем повышающий трансформатор собственными руками

Интересно почитать: Как смастерить датчик движения своими руками.

Больше никаких дырок в корпусе быть не должно, так как схема очень чувствительна к электромагнитным наводкам. После того, как все электрические компоненты будут соединены, вставьте батарейки. Мы использовали три сложеные вместе CR1620 батареи. Изоленту обмотайте вокруг трубок, чтобы они не смещались.

Это также поможет закрыть свет от воздействия на фотодиод. Вот теперь всё готово для начала обнаружения радиоактивных частиц. Проверить его в действии можно на любом тестовом источнике радиации, который вы можете найти в специальных лабораториях или в школьных кабинетах, по проведению практических работ.

Как правильно выбирать

Чтобы точно ответить на вопрос, какой счетчик Гейгера лучше выбрать, необходимо рассматривать конкретные условия его применения и основные технические параметры:

  • Чувствительность – рассматривается как соотношение числа импульсов, задаваемых излучением, и количества микрорентген, выделяемого эталонным источником (имп./мкР). Скорость счета может измеряться и в импульсах за 1 сек. (имп./сек.).
  • Параметры площади, сквозь которую проходят частицы (см2). При ее большей величине количество улавливаемых частиц возрастает.
  • Рабочее напряжение. Его типичное значение составляет 400 В.
  • Ширина рабочей характеристики как расхождение между уровнем напряжения искрового пробоя и его значением в точке выхода на «плато». Стандарт – 100 В.
  • Наклон рабочей характеристики – допустимая статистическая ошибка при подсчетах (около 0,15%).
  • Рабочая температура (от -50 до +70 градусов).
  • Ресурс – максимальное число замеряемых импульсов до появления ошибки.
  • Мертвый период, когда проводится ток при срабатывании.
  • Собственный фон – излучение деталей устройства.
  • Диапазон возможной регистрации – спектр воспринимаемых фотонов и частиц.

Счетчик Гейгера является достаточно полезным устройством, которое используется в работе дозиметров при оценке параметров среды. Существуют разные модели с определенными техническими характеристиками. Они предназначены для регистрации гамма-фотонов, а также альфа и бета-излучения.


Из чего состоит дозиметр.

Часто задаваемые вопросы

Чем отличается счетчик Гейгера от дозиметра?

Счетчик Гейгера – это деталь, датчик ионизирующего излучения в дозиметрической аппаратуре. Дозиметр – прибор, определяющий накопленную дозу ионизирующего излучения. Радиометр – прибор, показывающий мощность дозы ионизирующего излучения в данный момент времени в данной точке.

Почему счетчик Гейгера трещит?

Электрические импульсы во внешней цепи, которые возникают при вспышке разряда, усиливаются. Именно их и регистрирует магнитный счетчик. Число таких импульсов зависит от уровня радиации и, соответственно, напряжения на его электродах. Чем выше радиация, тем сильнее треск.

Какие частицы регистрирует счетчик Гейгера?

Счетчик Гейгера способен регистрировать гамма-частицы и бетта-частицы так как остальные не могут проникнуть в счетчик и вызвать ионизации аргона. внутри счетчика.

Что такое дозиметр

дозиметр — на самом деле очень простой прибор, нам нужен чувствительный элемент, в нашем случае трубка Гейгера, питание для неё, обычно около 400V постоянного тока и индикатор, в простейшем случае это может быть обычный динамик. Когда ионизирующее излучение ударяется о стенку счётчика Гейгера и выбивает из неё электроны, оно заставляет газ в трубке стать проводником, поэтому ток идёт прямо на динамик и заставляет его щелкать, если вам интересно, то в сети можно найти гораздо лучшее объяснение.

Я думаю, все согласятся, что щелки — не самый информативный индикатор, тем не менее, у него есть возможность оповещать об увеличении радиационного фона, но подсчет радиации при помощи секундомера для более точных результатов — штука довольно странная, поэтому я решил добавить устройству немного мозгов. Дозиметр — на самом деле очень простой прибор, нам нужен чувствительный элемент, в нашем случае трубка Гейгера, питание для неё, обычно около 400V постоянного тока и индикатор, в простейшем случае это может быть обычный динамик.

Как сделать счетчик гейгера своими руками.

Когда ионизирующее излучение ударяется о стенку счётчика Гейгера и выбивает из неё электроны, оно заставляет газ в трубке стать проводником, поэтому ток идёт прямо на динамик и заставляет его щелкать, если вам интересно, то в сети можно найти гораздо лучшее объяснение. Щелки — не самый информативный индикатор, тем не менее, у него есть возможность оповещать об увеличении радиационного фона, но подсчет радиации при помощи секундомера для более точных результатов — штука довольно странная, поэтому я решил добавить устройству немного мозгов.

Будет интересно Как настроить чувствительность микрофона своими руками

Использование широкополосных конденсаторов

Широкополосные модификации на сегодняшний день встречаются довольно редко. Чувствительность у них не самая лучшая. Также следует учитывать, что они не способны определять мощность излучения. Детекторы чаще всего подбираются трехпроходного типа для приборов. Таким образом, по габаритам они являются довольно большими. Демпферы устанавливаются на дозиметры самые разнообразные. Для повышения точности показаний часто используют многоканальные модификации. Частота электромагнитных помех в данном случае зависит от класса выпрямителя. Многие специалисты их приобретают с низкой пропускной способностью.

Чаще всего их можно встретить с маркировкой МР30. Дополнительно известны модификации класса МР40. Входной отклик у них довольно высокий, однако отрицательное сопротивление они способны выдерживать низкое. Устанавливать конденсаторы на прибор следует только после фиксации непосредственно детектора. Также следует учитывать, что резисторов для схемы потребуется три. Первый из них должен припаиваться в начале цепи. При этом два остальных резистора необходимы у расширителя.
