Домофон Визит – подробная схема подключения
В инструкции по эксплуатации домофона «Визит» обязательно указываются меры предосторожности. Необходимо помнить, что напряжение в устройстве не превышает 18 В
Категорически запрещается производить обслуживание и ремонт оборудования при включенном питании.
Ремонтные работы или текущее техническое обслуживание обязательно должна производить специализированная сервисная организация. Также в инструкции описывается порядок установки. Перед выполнением монтажных работ нужно обязательно изучить его, а также схему соединения блоков домофонного оборудования.
Инструкция содержит графическое изображение процесса установки устройства. Не допускается прямое попадание снега или дождя на внешний блок вызова. Запрещено использовать электромагнитные замки с сопротивлением ниже 10 Ом и выше 20 Ом.
- Инструкция по эксплуатации обязательно включает описание технических параметров домофонного устройства:
- напряжение блока питания;
- мощность потребления;
- размеры вызывного блока (габариты);
- массу блока;
- условия эксплуатации (минимальную и максимальную температуру воздуха, относительную влажность).
Если устанавливается видеодомофон, то обязательно указываются параметры камеры.
Как правильно подключить панель вызова домофона?
Как монтаж, так и введение в строй панели вызова домофона не требует от человека наличия определённых навыков в работе с электротехникой. В то же время прежде чем устанавливать это устройство, нужно ознакомиться с инструкцией.
В зависимости от того, что входит в комплектацию домофона, имеется 3 варианта подключения панели вызова к этому устройству.

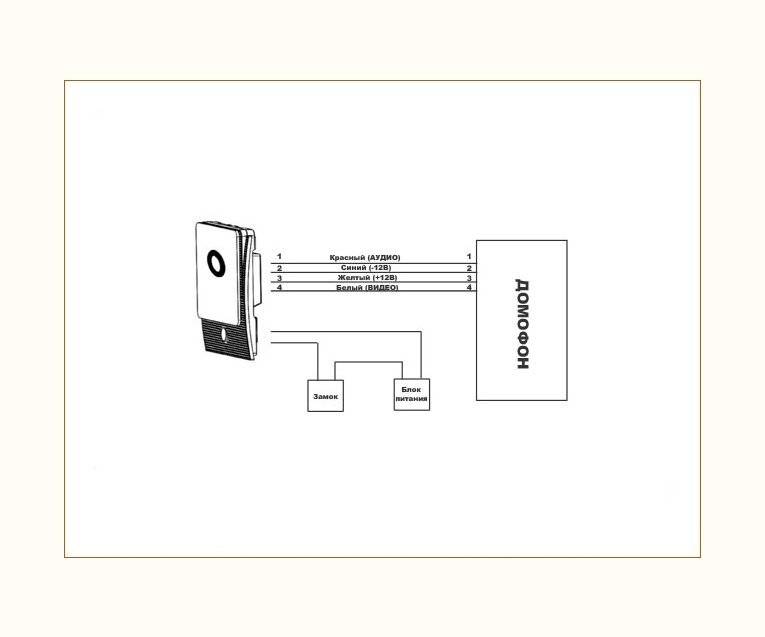

Самая простая схема подключения вызывной панели — соединение щитка напрямую с монитором контактными кабелями.
Второй вариант — присоединение панели вызова к блоку питания, монитору и электронному замку.
Самой сложной схемой подключения панели вызова домофона является соединение с монитором, блоком питания, электронным замком и с контроллером, который имеет вмонтированный считыватель. В 3 варианте панель вызова подключается и к контроллеру, и к монитору с помощью применения 2 кабелей.
Чтобы не ошибиться с подключением к домофону пульта вызова, нужно придерживаться схемы, которую предлагает производитель.
Подводные камни IP-домофона
Пару слов о преимуществах и недостатках цифровых технологий в среде видеодомофонов. Из достоинств: огромный функционал, удалённый доступ, интеграция с другими системами и открытая инфраструктура.
Недостатков не много, но они, весьма, существенны и могут повлиять на конечный выбор.
- Во-первых, вопрос цены: IP-домофоны, как мониторы и дополнительные камеры имеют высокую стоимость. Интеграция с аналоговыми системами, также требуют весомых затрат на услуги монтажа и покупку переходников.
- Во-вторых, небольшая распространённость данной технологии оставила пользователей без грамотной и оперативной технической поддержки.
- В-третьих, как и все цифровые устройства, IP-домофоны подключены к сети Интернет, поэтому требуют отдельного внимания в вопросах безопасности. И это даже не столько недостаток, сколько важнейший момент, которым часто пренебрегают и увеличивают, таким образом, шансы на взлом.
О защите IP-домофонов, мы подготовили специальное видео:
Видеодомофоны для квартиры
Определяясь, какой видеодомофон лучше выбрать для квартиры, стоит внимательно изучить наш рейтинг: мы собрали только лучшие варианты. Чем они отличаются от домовых устройств? Видеодомофоны для квартир часто оснащаются функцией интерфона, чтобы жильцы могли связаться с соседями или консьержем. Вызывная панель, если она есть в комплекте, более компактная, а камера зачастую более незаметная.
Среди дополнительных опций — возможность управлять девайсом через пульт дистанционного управления и встроенный датчик движения
Часто отсутствуете дома? Обратите внимание на последнюю опцию, чтобы всегда знать, кто проходил мимо Вашей входной двери
5Commax CDV-70H2
- Стоимость
- 8
- Функционал
- 6
- Качество
- 9
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
7.7Оценка
Плюсы
- Сенсорное управление
- Наличие интерфона
Минусы
Скромный функционал
Модель южно-корейского производства обладает всеми необходимыми опциями для надежной защиты дома или квартиры. Дисплей на TFT матрице имеет диагональ 7 дюймов и стандартное разрешение 800х480 пикселей. Управление полностью сенсорное, правда, набор функций скромен: только возможность громкой связи и интерфон.
В отличии от остальных моделей в этом рейтинге, девайс представлен не только в стандартном белом цвете, но и в стильном синем оттенке — видеодомофон станет украшением любого дома.
4FALCON EYE FE-70I
- Стоимость
- 7
- Функционал
- 8
- Качество
- 9
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
8.0Оценка
Плюсы
- Сенсорное управление
- Возможность подключения флешки
- Поддержка нескольких камер
Минусы
Нет вызывной панели в комплекте
Набор состоит из дисплея диагональю 7 дюймов, к которому можно подключить любую подходящую вызывную панель. Монитор полностью сенсорный: интерфейс выполнен в стиле Apple, а значит управление будет понятно любому пользователю.
Девайс может принимать сигнал одновременно от двух вызывных панелей и четырех камер. Чтобы не запутаться в большом количестве информации, можно вручную настроить количество отображаемых экранов, включить «картинку в картинке» или просто записать данные на флешку, чтобы просмотреть позже.
3Tantos NEO Slim
- Стоимость
- 8
- Функционал
- 9
- Качество
- 8
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
8.3Оценка
Плюсы
- Большой экран
- Возможность устанавливать разные мелодии
Минусы
Камеру нужно купить отдельно
Монитор Tantos NEO Slim — один из лучших видеодомофонов IP для частного дома, для квартиры и для многоквартирных домов. Устройство может принимать сигнал от нескольких камер и вызывных панелей. Для удобства в настройках пользователь имеет возможность установить понравившуюся мелодию (или несколько разных).
Размеры дисплея оптимальны: на экране 7 дюймов будет видна каждая деталь. Все управление осуществляется с помощью сенсорной панели. Там и громкую связь можно настроить, и «картинку в картинке» включить, и перенести записи на карту памяти.
2Falcon Eye FE-74R
- Стоимость
- 9
- Функционал
- 9
- Качество
- 10
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
9.3Оценка
Плюсы
- Есть пульт управления
- 8-дюймовый цветной дисплей
Минусы
Малый объем встроенной памяти, придется докупать microSD
Система безопасности Falcon Eye FE-74R проста и надежна в управлении. Монитор имеет диагональ 8 дюймов: достаточно, чтобы детально рассмотреть входную зону. Девайс оснащен тремя кнопками, с помощью которых можно ответить на звонок, открыть дверь или просто подключиться к камере. Предусмотрен пульт для дистанционного управления.
Модель радует широкими возможностями: можно вручную отрегулировать параметры изображения или разговора, подключить карту памяти. В отличие от многих более бюджетных гаджетов, видеодомофон от Falcon Eye оснащен датчиком движения.
1Tantos Selina M
- Стоимость
- 8
- Функционал
- 10
- Качество
- 10
Общая оценка, рассчитывается как среднее значение от суммы основных параметров.
9.3Оценка
Плюсы
- Можно подключить дополнительные камеры, мониторы и панели
- Сенсорное управление
Минусы
Все аксессуары покупаются отдельно
Девайс по праву занял первое место в рейтинге видеодомофонов для частного дома и квартиры. Он может быть использован просто как устройство для защиты квартиры от непрошенных гостей, так и для связи с соседями: для этого в Tantos Selina M имеется интерфон (максимум 4 монитора).
Впрочем, со своей основной задачей устройство справляется прекрасно. Можно подключить до двух камер, до двух вызывных панелей. Вся информация, которая поступает с камер, не просто отображается на экране, но и записывается на флеш-карту. Видеодомофон поддерживает стандарт microSDHC и объем 32 Гб.
Комплектация оборудования и покупка расходных матерьялов
Проверьте наличие у Вас необходимого оборудования, инструментов и расходных матерьялов, составьте список товаров которые Вам надо будет приобрести.
Необходимое оборудование:
- Отвёртка плоская
- Две отвёртки крестовые одна средних размеров для саморезов, другая меньшим концом для шурупов и регулировок,
- Кусачки,
- Датчик напряжения,
- Перфоратор (для бетона, камня или твёрдого кирпича)
- дрель (для дерева, гипсокартона или газобетонных кирпичей)
- Буры (для перфоратора) один диаметром 6 мм для креплений под дюбеля, один длинный бур для просверления ответствия через стену (для видеопанели)
- Свёрла (для дерева или гиспокартона)
- Фонарик
- Ручка / маркер / карандаш
- Изолента
- Термоусадка (маленький диаметр)
- Зажигалка
- Мультиметр*
- Припой и паяльник*
Расходные матерьялы:
- *Кабель 4-х жильный (если расстояние видеопанели от монитора больше 10 метров проводки лучше не использовать для этой цели витой пары), в случае подключения видеопанели от калитки используйте земной кабель на всей длине!
- *Кабель сетевой 220V, желательно YD 2х0,5/ YDY 3х0,5 или толще,
- **Короба
* Если провода не проложены. Для определения нужной длины проводов используйте схему и расстояния по горизонтали, затем добавьте расстояния по вертикали и добавьте +25% (не менее 5 метров) длины кабеля на непредвиденные расстояния
** Если планируете прокладывать провода без нарушения отделки стен
Установка домофона
Теперь, когда рассмотрено подключение в схемах вызывной панели к видеодомофону, рассмотрим поэтапное подключение. Высота установки домофона и необходимость установки домофона на калитку остается на предпочтение владельца, так как к технической части эти аспекты не относятся. Однако в качестве рекомендации скажем, что размещение желательно осуществлять в быстро доступном и видном месте.
Кабели
И прежде чем начать подключение видеодомофона своими руками, нужно уделить внимание прокладке кабелей. Рекомендуется использовать гофрированные трубы, что также может быть использована при наружной или внутренней — в стенах — прокладке
Если же проложить нужно в земле, то зачастую используют полиэтиленовые решение с низким уровнем давления. Помимо, нужно также учитывать глубину прокладки, которая не должна превышать 60 см.
Немногие также знают, как правильно самому установить видеодомофон или аудиодомофон даже после просмотра схем подключения домофона. Все это из-за отсутствия базовых знаний электрики. Нужно учитывать, что слаботочные и силовые кабели не могут быть проложены в одной и той же трубе. Если это сделать, то результатом станут наводки, выраженные в фоновом шуме или помехах при отображении картинки.
Вот еще три рекомендации, которые стоит взять во внимание при прокладке проводов для домофона в квартире или частном доме:
- сделать монтаж и ремонт трубки домофона или другого элемента позволит оставленный запас на конце кабельной линии;
- паяные соединения, которые характерны при сделанной из нескольких частей линии, лучше защищать термоусадочными трубками;
- если устанавливается видеодомофон с электромеханическим замком, то место сгиба лучше дополнить гибкой защитой.
Следуя этим правилом, можно не только обезопасить монтаж, но и продлить срок эксплуатации устройства.
Вызывная панель и контроллер

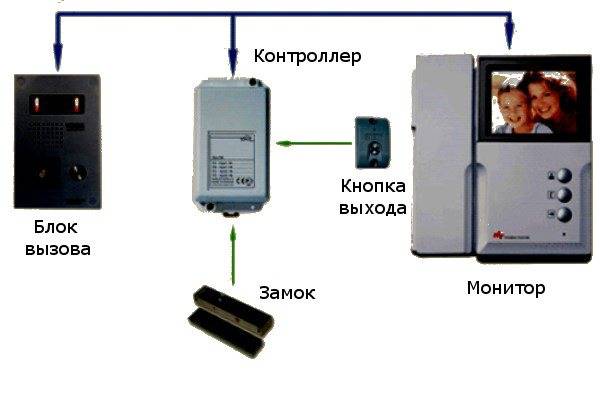

Правильно реализовать схему подключения вызывной панели — половина дела. Рекомендуется также сделать больший обзор от калитки и всей территории, что к ней прилегает. Это необходимо для лучшей видимости при наличии видеодомофона.
Контроллер всегда устанавливают рядом с панелью и устройством, которое «читает» электронные ключи. Рекомендуется помещать его в изолированную емкость или прятать за устройствами. Главное здесь обеспечить надежную защиту от воды и солнца.
Разговорная трубка
Ощутимых проблем при ее установке обычно не возникает, потому что все необходимые для крепления саморезы и другие аксессуары идут в комплекте. Единственное, что нужно учесть, — розетка, которая следует поставить рядом с трубкой для питания.
Подключение и регулировка
Предпоследний этап, который заключается в подсоединении всех элементов. Здесь, вне зависимости от задачи — подключение трубки домофона, панели или замка — нужно следовать схеме подключения. Если не уделить достаточно времени электронике, то все рекомендации касательно того как установить аудио или видеодомофон в квартиру, а также самостоятельного подключения трубки домофона, будут бесполезны. Микросхемы либо перегорят, либо попросту не станут работать.
Упростить же подключение домофона — особенно в многоквартирном доме — можно посредством маркировки проводников и их использования в схеме на первоначальных чертежах.
Настройка ключей
Здесь потребуется программировать подключенные к видеодомофону электрозамки. Существует два способа:
- Мастер ключ. К контроллеру нужно преподнести мастер ключ, чтобы подключиться к нему, и тем самым перейти в режим для программирования. Затем нужно подключаемый ключ, который будет выступать в качестве основного для открытия, точно также поднести к контроллеру. Номер будет внесен в память автоматически — делать ничего после этого не нужно.
- Перемычки. Если же специального ключа в комплекте не предоставлено, но скорее всего войти в режим можно посредством механического воздействия. Здесь придется вручную активировать установку ключа к домофону, а после чего точно так же поднести основной используемый ключ.
В зависимости от модели это делается либо ключом, либо перемычкой — здесь все индивидуально и опираться при установке своими руками трубки домофона нужно на технические приложения.
Как подключить подъездный домофон к квартирному видеодомофону
Итак, модель выбрана, учтены все ключевые нюансы. Следующий шаг – подключение аппарата. Чтобы процесс прошел быстро и эффективно, у вас под рукой должны быть все необходимые инструменты и расходные материалы, которые понадобятся в работе.
Что будет использовано для подключения
- При необходимости прокладки проводов не обойтись без перфоратора, отвертки и шуруповерта.
- Хотите в итоге сохранить стену красивой и ровной – используйте штроборез, который для кабеля проложит канавки необходимой глубины.
- Для надежной фиксации проводов в микро-траншеях стены понадобится гипсовый или цементный раствор и соответствующие инструменты для нанесения и распределения смеси.
- Чтобы четко соблюдать все технические нюансы, от которых напрямую зависит итоговый результат, перед глазами должна быть схема.
- Для соединения всех проводков и кабелей, а их будет много, необходим паяльник и обжимной инструмент (в каких-то случаях можно обойтись беспаечным способом).
- Чтобы кабели на поверхности стены и под аппаратом смотрелись эстетично, подготовьте скобы, шурупы, дюбели и другие мелкие расходные материалы.
- Если вы купили устройство без модуля сопряжения, приобретите его дополнительно.
- Купили прибор с координатной системой Vizit или Cyfral – понадобится адаптер соответствующего типа. Учтите отличия с цифровыми аналогами.
Важно
Чтобы монтаж и подключение аппарата прошли быстро и эффективно, используйте только надежные материалы и инструменты. От этого зависит не только итог, но и безопасность.
Подключение аппарата
Если вы знаете, как подключить трубку к подъездному домофону, установить видеоустройство не составит труда. Система основана на работе четырех проводов: общего, аудио, видео и на 12 В. Два присоединяются (общий и аудио) к подъездному аппарату, через адаптер проходит три (все, кроме видео). Если же в устройство интегрирована камера, тут будут использованы все четыре типа проводов.
Приводим в пример подробную схему подключения видеодомофона к подъездному домофону:
Фото с сайта video.agaclip.com
Три основных этапа, от которых будет зависит эффективная и бесперебойная работа прибора:
На мониторе есть специальный разъем – гнездо “Видео”. Сюда необходимо подключить сигнальный провод
Обратите внимание, разъемы схожи с аудио-системой.
Аппарат не будет работать без важнейшего условия – подключения провода +12В, который отвечает за питание.
Не забудьте подключить к гнезду “Общий” провод типа GND.
Фокус-текст
Прежде чем подсоединять провода, внимательно исследуйте маркировку на адаптере. Не путайте провода! Неправильное подключение грозит выходу из строя прибора и системы в целом.
Функциональность устройства
- В квартиру подается звуковой сигнал.
- Хозяин объекта, пребывающий в помещении, получает возможность контролировать ситуацию, что возникает на лестничной клетке, визуально.
- Ведется фотосъемка прибывших гостей, которые попадают в обзор.
- Появляется возможность вести переговоры с новоприбывшими. Для этого в комплект устройства включены:
- динамик;
- микрофон.
Есть и такие модификации видеозвонков, что осуществляют видеосъемку с момента срабатывания датчика движения. Кроме того, хозяин квартиры сможет наблюдать за всем происходящим на лестничной площадке, что находится перед его дверью. Ему представляются события по Интернету.
Устройство запускается после нажатия кнопки
Для удобства электронные звонки снабжают подсветками, что включаются в темноте. Еще в комплект может входить встроенный автоответчик. С его помощью посетители имеют возможность оставлять для домовладельцев сообщения.
Дополнительные достоинства таких систем ощущают семьи, где есть маленькие дети. Родители подключают звонок, например, к телефону. Если требуется, звуковое оповещение отключается, и тогда оно не будит малыша.
Информацию о посетителях может передаваться на экран мобильного устройства. Способствует общению пришедших с теми, кто находится внутри объекта, встроенный микрофон. Так что нет потребности открывать дверь нежеланным или случайным посетителям.
Сравнение со старыми системами наблюдения
Продолжают оставаться старые системы наблюдения, когда присутствуют только обычный глазок и звонок. Пришедший гражданин обязательно заметит, как находящийся в квартире наблюдает за ним. Такой глазок доставляет хозяевам неудобство, если они желают сохранить в тайне свое пребывание в помещении. Зато установка дисплея абсолютно незаметно предоставляет хозяевам информацию о посетителях.
Видеодомофон, передающий картинку на смартфон
С какой бы комплектацией изделие ни выпускалось, модели звонков обладают практически одинаковым устройством.
Подключение для Z-5R
В случае, когда контроль доступом осуществляется на контроллере Z-5R, тогда в состав системы дополнительно к контроллеру входят блок питания +12 В (аккумулятор), электрозамок, кнопка выхода, ключи доступа, считыватель ключей.
Если в памяти контроллера ключи не прописаны, то их надо прописать. При включении питания, считыватель подает звуковой сигнал, оповещающий о его готовности к работе.
Ключ, который сделан мастером, подносится к считывателю и он записывается в память контроллера. Далее программируются все остальные ключи, которые будут иметь доступ. Для этого контроллер переводится по звуковому сигналу в режим записи.
Поднеся ключи доступа к считывателю, они программируются. Через некоторое время считыватель выводится из режима записи, замок блокируется, а поднесение ключей приводит к его разблокировке.
Контроллер имеет возможность записи ключей без мастера ключа. При выключенном питании джампер (перемычка) становится в положение 3. Питание подключается, контроллер готов к считыванию ключей доступа, подносится ключ доступа, информация считывается, питание снимается.
Снимается перемычка, контроллер переводится в рабочий режим, подключается питание. Контроллер опять готов к использованию.
Что нужно учитывать желающим установить домофон
установить домофон в квартиру
- какой аппарат выбрать – аудиодомофон или видеодомофон (черно-белый, цветной);
- сколько денег он готов отдать за установку аппаратуры и само устройство;
- согласны ли другие жители подъезда участвовать в данном мероприятии;
- какое количество трубок будет установлено в квартире;
- какой компании доверить обслуживание домофонной системы или хозяин жилья сможет справиться собственными силами.
Когда решение монтировать устройство (механическое или магнитное) принято, требуется подробнее изучить следующие моменты:
при условии, что установкой домофона будет заниматься компания, удостовериться в компетентности сотрудников, почитать отзывы об их работе;
поинтересоваться, сможет ли работать домофонная система в тех климатических условиях, в которых вы проживаете;
узнать степень защиты внешней панели от действий злоумышленников;
проверить наличие сертификата качества, руководство к использованию;
обратить внимание на наличие гарантийного обслуживания;
если сломается какая-нибудь деталь, получится ли ее заменить;
эффективность охранной функции;
наличие дополнительных возможностей (например, трансляция или запись происходящего около подъезда).
В заключение заметим, домофон в квартире – это удобно. Провести устройство несложно. Если человек хоть немного разбирается в электронике, знает и соблюдает правила техники безопасности при работе с электричеством, то он сможет с легкостью установить домофонную систему самостоятельно.
Как подключить домофон самостоятельно в многоквартирном доме? Видеоинструкция о том, как самому установить домофон:
Watch this video on YouTube
19 Сен 2018 kasjanenko
1136
Возможные неисправности видеодомофонов и их решение
Какой бы совершенной ни была бы модель видеодомофона, у нее обязательно возникают неисправности. В зависимости от причины их появления, может понадобиться или простая чистка компонентов или поход в сервисный центр.
- Нет картинки с камеры. Это может означать как поломку, так и засор. Сначала нужно проверить состояние защитного стекла вызывной панели, затем убедиться в отсутствии электромагнитного поля помех.
- Микрофон плохо передает звук. Самая частая причина — загрязнения. Решетку чистят. Если не помогает, стоит проверить состояние пайки контактов на плате, а также сопротивление катушки микрофона.
- Не работает замок электромагнитного типа. Причина может заключаться в смещении устройства и изменении силы трения между контактами.
- Видеодомофон не работает, нет изображения на мониторе. Дело может быть как в обрыве кабеля, так и в полном выходе матрицы из строя.
- Реле не открывает замок электромеханического типа. Нужно почистить узел, проверить контакты. Если не помогает, придется тестировать катушку и тщательно удалять ржавчину на металлических элементах.
- Код не набирается, не работает звонок. Причина в обрыве кабеля, нарушении контактов. Рекомендуется проверить вызывную панель, при необходимости заменить кнопку.
Как ни странно, неисправности домофона возникают гораздо реже, чем с идентификационными картами или ключами. Если последние не срабатывают, стоит почистить контактные площадки. Это делается спиртом, как на ключах, так и модуле идентификации. Но если не срабатывает бесконтактная карта — скорее всего, у нее сломана внутренняя антенна и ключ подлежит полной замене.
В каком месте устанавливать элементы домофона?
Перед тем как начать монтаж всех составляющих домофона, следует определить, где они будут находиться, особенно внимание следует уделить тому, где будут располагаться трубка для разговора или терминал с монитором, отличным вариантом для расположения этих элементов может стать кухня или прихожая, другими словами те места, где люди бывают чаще всего. Следующим шагом будет укладывание проводов, как силовых, так и сигнальных, только после этого начинается сама установка домофона
Следующим шагом будет укладывание проводов, как силовых, так и сигнальных, только после этого начинается сама установка домофона.
В завершении работы проводят соединение электрических частей и проверяют общую работоспособность устройства.
Ремонт видеодомофонов
В процессе эксплуатации любого прибора приходит момент, когда происходит какой-либо сбой. Касательно ремонта видеодомофонов можно выделить два основных момента:
- неполадки программного обеспечения;
- неисправность механического характера.
Обученные мастера должны периодически обновлять ПО до более актуальной версии, делать прошивку аппарата, перезапуск монитора, форматирование внутренней и внешней флеш-памяти.
Если рассматривать чисто механические проблемы аппарата, то однозначно нужно обращаться в специальные сервисные центры для устранения неполадок. Проводить ремонтные работы самостоятельно не рекомендуется, так как специфика прибора и незнание основных тонкостей конструкции могут привести к необратимой поломке.
При возникновении сбоев в работе видеодомофона рекомендуется обратиться в сервисный центр обслуживания
Многие обслуживающие фирмы без проблем примут заявку, выедут на дом для уточнения вопроса и произведут диагностику устройства. Она включает в себя проверку микрофонов, динамиков, видеокамер и замков. Также производится измерение напряжения и прозвон цепей. Если потребитель решил вопрос, как подключить подъездный домофон к видеодомофону с помощью специального адаптера, то он также обязательно проверяется на предмет неисправностей. Ремонт видеодомофонов Сommax, Tantos, Vizit производится по одинаковой схеме. После диагностики устанавливается причина поломки. В зависимости от того какой именно элемент неисправен, будет проводиться ремонт на месте или непосредственно в фирме. Также от неисправного элемента зависит и стоимость услуг.
Конструкция
На рынке доступны различные модели домофонов. Самыми простыми являются аналоговые системы. Преимуществом этого решения является относительно низкая стоимость установки. Однако из-за большого количества кабелей они особенно рекомендуется для монтажа в односемейных домах, где обычно находится один унифон (наушник).
Их недостатком является низкий комфорт использования и прерывание работы, когда телефон неправильно установлен. Вот почему большинство, заинтересованных в идее входа в телефон, принимают решение о цифровой системе. Он состоит из центрального блока и микрофонов, оборудованных декодерами, на которых открывается код доступа, который открывает ворота или дверь.
Цифровая система может быть подключена к телефонной системе и мониторингу. Существуют также смешанные системы – аналого-цифровые, в которых унифоны подключены к цифровому домофону. Дверь можно открыть с помощью кода или кодовой карты.
Радиоуправляемые системы
Наиболее удобными являются радиоуправляемые системы. Их большим преимуществом является возможность открывать дверь с помощью специального пульта дистанционного управления из любой части дома, диапазон действия 400 м, есть возможность использовать несколько наушников для управления входом.
Видеофон – это особый вариант интеркомов, дополнительно оборудованных камерой. Помимо прослушивания, человек также может наблюдать за вызывающим абонентом. Камера расположена в кассетной дощечке, а в унифоне установлен специальный монитор. После нажатия кнопки на дверной станции камера автоматически включается. Дополнительной функцией видеофона является возможность записи изображений вдали от дома.
Базовые элементы
вызывная панель видеодомофона
uniphone – телефон – он выглядит как телефон, но не имеет циферблата; uniphone позволяет связаться с человеком у двери или ворот; имеет кнопку для открытия электрического замка;
домофон – он установлен вне дома у входа или забора; имеет кнопки или визитные карточки, необходимые для вызова нужного человека; внутри кассеты есть громкоговоритель и микрофон; можно вставить кассету, поместив ее в стену или на стену; он обычно выполнен из алюминия, стали или латуни;
блок питания для входного телефона – он соединяет все элементы системы; напряжение питания 12 В;
кассета с электронной системой – усилитель отвечает за соответствующий громкость голоса, акустический генератор активирует электромагнитный замок при нажатии кнопки вызова;
электрический замок (электропривод) – помещается в дверную раму или ворот;
провода – соединительные элементы домофона; воздуховоды должны быть надлежащим образом изолированы и должны иметь соответствующее поперечное сечение; телемеханические или телекоммуникационные кабели являются наиболее подходящими для этой цели.
Цифроаналоговые домофонные системы.
На сегодняшний день широко используются Польские домофоны от компаний RAINMANN (Райнман), LASKOMEX, PROEL. Не отстают от них и наши Российские ветераны «VIZIT», «CIFRAL» и «Метаком», работающие на этом рынке с начала 90-х годов.
Цифроаналоговые (цифровые) домофонные системы достаточно надежны и просты в монтаже. Они рассчитаны на подключение до 255 трубок, но из-за своей дороговизны, по отношению к координатным домофонам, цифровые пользуются небольшим спросом у населения, и как следствие, у фирм, занимающихся их установкой.
Для установки цифровой домофонной системы прокладывается линия двухжильным проводом, к которому параллельно подключаются абонентские трубки с обязательным соблюдением полярности.
Здесь принцип действия такой:
При наборе номера квартиры, центральный процессор панели домофона формирует и посылает сигнал в двухпроводную линию в виде цифрового кода. Трубка, к которой адресован этот сигнал, распознает его и подключается к линии.
Каждая абонентская трубка в такой системе оснащена специальной цифровой микросхемой, которая программируется перемычками (джамперами) на конкретный номер квартиры. Джамперы расположены на специальной панельке, которая находится на плате внутри трубки. И чтобы установить код номера квартиры, придется разобрать трубку.
Возле панельки напротив каждого джампера есть цифры, с помощью которых и программируется микросхема.
Сумма цифр замкнутых перемычек соответствует номеру квартиры.
Например. Чтобы установить код квартиры с №38, надо замкнуть джамперы с цифрами 32, 4, 2. Остальные перемычки должны быть разомкнуты.
И если Вам придется менять трубку самому, то достаточно будет выставить джамперы, как они были установлены в старой трубке, или из имеющихся цифр подобрать номер квартиры.
Как видите, система довольно таки простая, но не лишена недостатков.
Первый – это эксплуатация.
Допустим, в линии или в трубке происходит короткое замыкание — тогда система становится полностью неработоспособной. А чтобы определить, где именно произошла неисправность, придется побегать и попотеть. Это удача, если в этот момент все жители подъезда оказались дома. А если кто-то уехал на выходные загород или на море.
Естественно, все это определяется, находится, устраняется и усовершенствуется.
Компания RAINMANN выпустила этажные контроллеры RN-FC5, которые так же, как и абонентские трубки подключаются к двухпроводной линии системы. А уже непосредственно к контроллерам подключаются абонентские трубки.
Этажные контроллеры рассчитаны на подключение к ним от 1 до 5 трубок. Контроллер опрашивает каждую трубку, которая к нему подключена, и в случае выявления неисправности сигнализирует и отключает неисправный участок из системы. Чтобы обеспечить связь со всеми 254 абонентами, таких контроллеров надо 64 штуки.
Как правило, это приводит к удорожанию комплекта оборудования и усложнению схемы, а значит, к уменьшению надежности системы из-за того, что добавляются дополнительные элементы, которые могут выйти из строя, или где-нибудь нарушится контакт. Да и ремонт или покупка цифровой трубки выходит дороже, чем аналоговой – это второй недостаток.
Но, не смотря на эти недостатки, цифровые системы на Российском рынке существуют, пользуются спросом, и прекрасно конкурируют с координатно-матричными домофонами за счет своих функциональных возможностей. Тем более, тот же этажный контроллер RN-FC5, позволяет использовать обычные трубки координатных домофонов в цифровых системах.
