Какие бывают видеодомофоны

Схема подключения аудиодомофона

Основное отличие при подключении аудиодомофона по сравнению с видео – расположение реле управления замком. В данном варианте оно располагается в аудиотрубке, а не в вызывной панели. Применяемый кабель для соединения трубки с панелькой – КСПВ или ШВВП. Максимальное расстояние, заявляемое производителями – до 150 метров. А вот сечение каждый производитель указывает разное: в инструкции к DP-2S указано сечение в один квадрат для 150 метров, а в инструкции к TS-203Kit – 0,33 кв.мм для аналогичного расстояния.

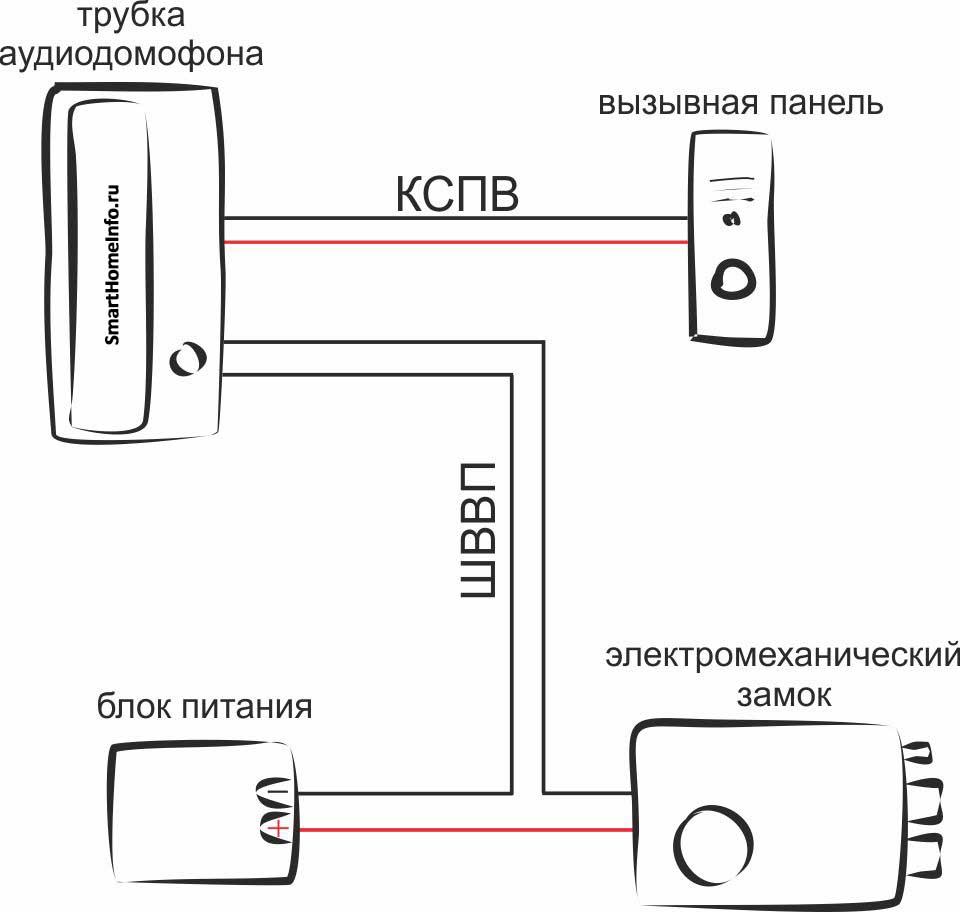

Схема подключения с электромеханическим замком:

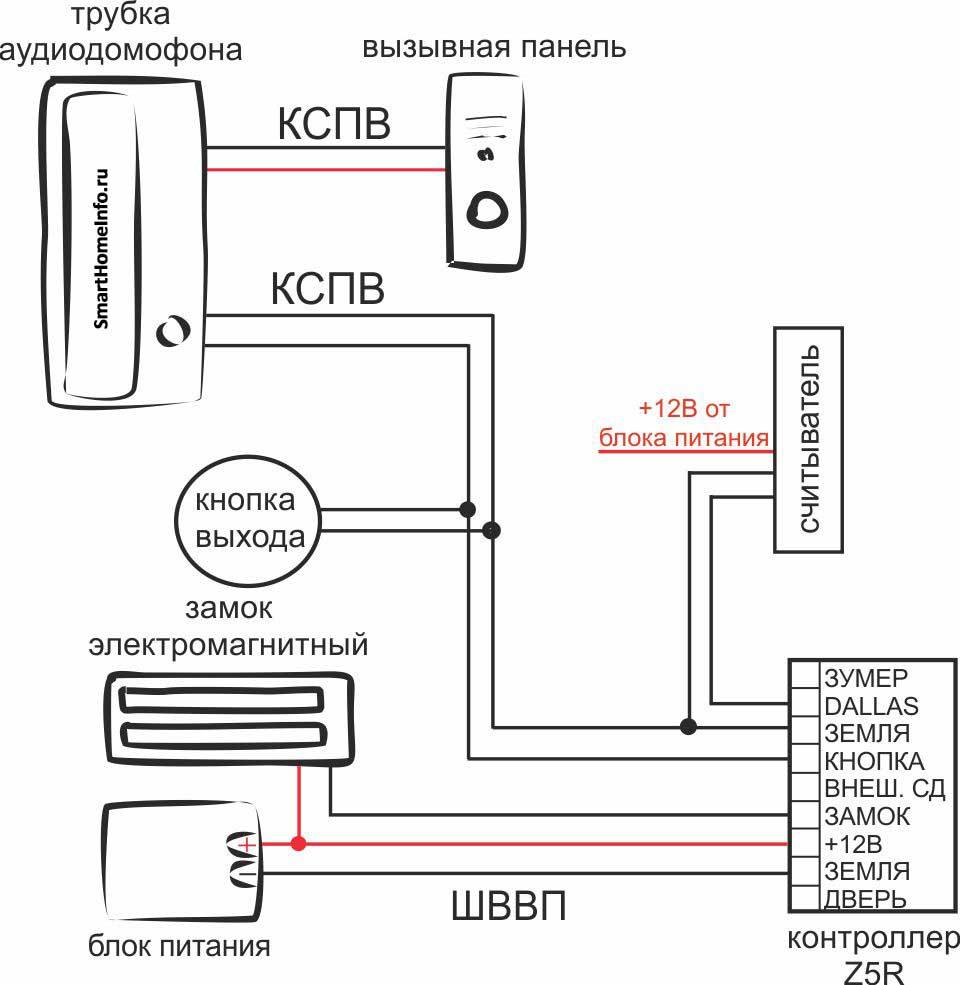

Схема подключения аудиодомофона с электромагнитным замком выглядит следующим образом:

Принцип работы и устройство видеодомофонов для квартиры

Вызывная панель

Все домофоны делятся на однопользовательские и многопользовательские устройства. Принцип действия основан на вызове нужного абонента с вызывной панели или автоматической идентификации вызывающего, распознавании посетителя, разблокировке электромагнитного замка или электрозащелки.

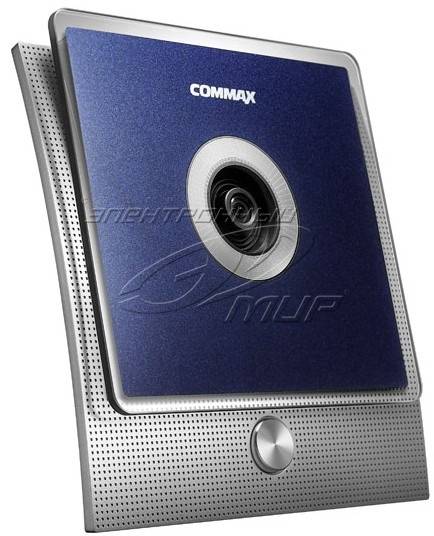

Вызывная панель

Панель идентифицирует посетителя несколькими способами:

  • видеокамерой с инфракрасной подсветкой или без нее;
  • микрофоном;
  • динамиком;
  • кнопкой набора абонента или цифровой панелью для многоабонентских моделей;
  • считывателем электронного ключа или метки.

Индивидуальный код ключа зашит в памяти контроллера. При передаче со считывателя микроконтроллер сравнивает брелок с записанным. При положительном решении контроллер выдает сигнал на открытие замка двери.

Вызывная панель изготавливается в антивандальном исполнении — из толстого металла с защитой диафрагмы видеокамеры триплексом или ее углублении в корпус. Некоторые вызывные панели имеют порты для подключения дополнительных видеокамер.

При наличии дисплея будет отображаться последовательность набора цифр.

Внутренняя панель

Это устройство без антивандального корпуса внутри квартиры или дома с кнопками управления. Может иметь трубку или быть без нее, работать как голосовой интерком. Чаще люди предпочитают классический вид устройства с экраном и подключенной трубкой. Такое устройство позволяет общаться с посетителем без повышения голоса.

Внутренний блок состоит из средства передачи аудио и видеосигналов, кнопки разблокировки замков, набора кнопок управления панелью, динамика, микрофона.

Замки

Есть магнитные и электромеханические защелки. Открываются с вызывной панели ключом, меткой, изнутри квартиры — нажатием кнопки разблокировки, кнопкой с обратной стороны входной двери или калитки. При выборе домофона нужно выяснить, с какими замками он работает.

Электромеханическая защелка при отключении питания чаще всего остается закрытой. Если злоумышленник перережет провод питания, все равно не сможет проникнуть внутрь. Открыть ее можно как снаружи — ключом, так и изнутри — нажатием клавиши разблокировки. У внешнего замка есть слабости — обмерзание замочной скважины и примерзание запора защелки.

Электромагнитный замок открывается только с помощью команд исполнительных устройств. При исчезновении питания автоматически разблокируется. Поэтому используется в многоквартирных домах, чтобы при ЧО жильцы свободно вышли наружу. Это делает их уязвимыми, но таково требование пожарной безопасности для многоквартирных домов. В относительно теплом помещении не подвержен обмерзанию. При монтаже мощный электромагнит устанавливается на дверную раму, а пластина магнитопривода — на двери. Под действием электрического тока катушка электромагнита возбуждается и металлическая пластина притягивается. В обиходе используются электромагниты с усилием 150 — 400 кг. На входные двери устанавливаются модели 300 — 400 кг.

Блок сопряжения

Почти всегда идет отдельно. Необходим для подключения к системе контроля доступа подъезда. От типа СКУД меняется принцип работы блока.

Аналоговая координатно-матричная система адресации использует многожильный кабель. Разные группы отвечают за передачу единиц, десятков номера абонента. Блок сопряжения имеет гальваническую развязку. Для номера квартиры выбираются всего 2 провода, соединяющие абонентский прибор с вызывающим. При координатно-матричной системе для соединения 99 абонентов требуется не так много проводов — всего 20.

Цифровая система адресации подключается к СКУД подъезда. Для правильной работы выставляется перемычками номер квартиры.

Блок питания

От него запитываются домофонные системы. Жестких требований не выдвигается, кроме расположенных на открытом воздухе – их степень защиты IP67 или IP68. Вместо блоков питания для увеличения надежности работы объекты оборудуются источниками бесперебойного питания с аккумулятором. При кратковременном отключении электроэнергии СКУД переключится на питание от аккумулятора, что позволит успешно функционировать от десятков минут до нескольких часов — зависит от емкости аккумулятора.

Переговорное устройство

Переговорное устройство

Изготовленное в виде трубки ничем не отличается от стандартного телефонного аппарата. Его используют для связи абонента с посетителем. Так поддерживается визуальный и звуковой контакт.

Трубка состоит из микрофона с транзисторным усилителем, динамиком. Последний может исполнять роль зуммера. При нажатии кнопки разблокировки замка изменяется сопротивление телефонной линии. Оно является сигналом для микропроцессора к открытию.

Современные домофоны какими бывают

Если в многоэтажном сооружении находится одна панель вызова для всего подъезда, домовладельцам приходится решать важную задачу: организовывать бесперебойную передачу данных для каждого отдельного абонента. Такие условия достигаются путем использования 2 схем подключения внутренних и наружных компонентов:

  1. Координатная. Система предусматривает подсоединение каждого абонентского девайса к соответствующей паре проводов. Поэтому в большинстве случаев оборудование встречается в малоэтажных помещениях на 10-20 абонентов.
  2. Цифровая. Схема распространена в многоквартирных домах с множеством потребителей. В подъезде устанавливают многожильный провод, а идентификация абонентов производится посредством кодирования.

Координатные домофоны не принято использовать в городских многоэтажках, поскольку протягивать отдельные кабели к каждой квартире проблематично и неоправданно дорого. Перед обновлением оборудования стоит уточнить, по каким технологиям функционирует домофонная система в вашем помещении. Если не сделать это, подключение устройства к панели вызова будет невозможным.

Аналоговые домофонные системы

Для работы координатного домофона не нужно использовать прямое подключение к локальной сети. Это значит, что если в помещении перестанет работать сеть, аналоговый аппарат продолжит корректно выполнять свои функции. В зависимости от типа записи устройства бывают таких типов:

  1. Для записи фото.
  2. Для сохранения видеороликов.
  3. Комбинированные модели.

В устройстве аналогового прибора присутствуют такие элементы:

  1. Блок питания.
  2. Панель вызова абонентов.
  3. Коммуникационные связи.

Цифровые домофонные системы

Цифровые системы отличаются от аналоговых использованием цифрового способа передачи данных. Подобная технология работа позволяет исключить необходимость монтажа различных компонентов, таких как коммутатор, а еще подключать абонентов к вызывной панели посредством простого 2-жильного кабеля.

Главные достоинства и недостатки

Аналоговый прибор координатно-матричного типа обладает такими преимуществами:

  1. Невысокой стоимостью.
  2. Обширным разнообразием моделей. На выбор пользователей предложены устройства с практически любым цветом корпуса и дизайном.
  3. Отсутствием задержек при передаче изображения.
  4. Быстрой интеграцией в вызывные панели.
  5. Возможностью записи видео и фото на карту памяти.

Цифровые модификации считаются более прогрессивными и усовершенствованными приборами, поскольку они поддерживают множество полезных функций. После появления в продаже цифровые домофоны стали активно вытеснять аналоговые типы. Достоинства оборудования заключаются в долгой и безотказной работе, поддержке автоматического определения ошибок и стойкости к поломкам.

  1. На рынке доступны разные модели, которые не требуют сложного монтажа, продаются без коммутаторов и кабелей. К недостаткам устройства относят его дороговизну в сравнении с аналоговыми моделями.
  2. При этом цифровой домофон сохраняет работоспособность независимо от погодных и климатических условий. Он выделяется надежностью и долговечностью. Этому способствует отсутствие в конструкции уязвимых деталей и множества компонентов.

К отрицательным сторонам цифрового оборудования относят высокую стоимость, в сравнении с аналоговым.

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода – ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

TANTOS Amelie

Первый герой нашего ТОПа – TANTOS Amelie. Этот видеодомофон оснащен большим 7-дюймовым цветным дисплеем, разрешение которого 800 на 480 точек. Монитор этого устройства может показывать изображения от двух вызывных панелей, одну из которых, например, можно установить на входе в дом, а вторую – непосредственно на входе в квартиру. Дополнительно, к этому видеодомофону можно подключить еще 2 камеры, расположив их в нужных местах, например, в длинном, изломанном коридоре от квартиры до лифтового холла. Правда для них потребуется установить дополнительный источник питания. А еще, к нему можно подключать до 4-х мониторов. Панель вызова этого домофона выполнена в прочном антивандальном корпусе. А видеокамера снимает изображение, которое эквивалентно формату HD. Поэтому вы точно сможете разглядеть внешность того, кто решил прийти к вам в гости. А благодаря инфракрасной подсветке, камера домофона позволяет вести съемку даже в темное время суток. Из других особенностей устройства стоит отметить стабильную работу даже при низких температурах и высокой влажности, а также хорошую связь даже на расстоянии в 100 метров. Поэтому такой видеодомофон станет отличным приобретением для частного дома с большим участком. Владельцам этот видеодомофон нравится за доступную стоимость, понятный интерфейс, высокое разрешение видео и отличное качество сборки. В общем, TANTOS Amelie сможет удовлетворить запросы многих покупателей.

  • Экран: TFT, 7”, 800 x 480.
  • Интерком.
  • Подключение доп.устройств.
  • Потребление: 7 Вт.
  • Размеры: 210 х 116 х 25 мм.

Секреты ремонта трубки своими руками

Неисправности могут возникнуть при механическом повреждении пластмассового корпуса или в результате отказа электронной схемы.

Как устранять механические поломки

Сколы корпуса возникают редко. Их причиной могут быть резкие удары или падения с высоты на твердую поверхность. Чаще всего при эксплуатации обламывается язычок, на который навешивается трубка.

В этих случаях можно попытаться трещины запаять паяльником.

Однако его жало имеет повышенную температуру: она легко прожигает пластмассу. Работать надо через фольгу, лезвие ножа или любой плоский металл.

Пайка пластмассы требует определенных навыков. Чтобы сразу не испортить корпус и выполнить работу аккуратно потренируйтесь делать подобные операции на ненужных деталях.

Типовые электрические дефекты

К ним относятся:

  1. Отказ кнопки открытия двери.
  2. Сброс информации при попытке открыть дверь дистанционно.
  3. Сброс вызова при поднятии трубки.
  4. Ухудшенная слышимость.

Эти неисправности довольно подробно раскрыты в статье о ремонте трубки домофона своими руками. Читайте

Дополнительно обратите внимание на комментарии от посетителей сайта. В них уже заданы вопросы, которые возникли у людей в процессе эксплуатации трубок домофона разных производителей

Мы постарались на них подробно ответить. Не упустите свой шанс ознакомиться с этой информацией.

По вопросам устранения возникших дефектов рекомендую посмотреть видеоролик владельца All about everything «Ремонт трубки домофона».

Здесь грамотно и подробно излагаются все технические моменты работы электрической схемы.

Обзор лучших аналоговых видеокамер

ActiveCam – одна из самых удачных камер, применяемых для охранного видеонаблюдения.

Объектив имеет отличную светочувствительность, способен одинаково хорошо передавать картинку, как днем, так и ночью и демонстрирует высокое качество изображения.

Благодаря противоударному корпусу, данная видеокамера успешно применяется в местах с повышенным риском вандализма. Диапазон рабочих температур колеблется от -40 до +60 градусов, что позволяет ее использовать в условиях отечественного климата на улице.

Огромным плюсом этой видеокамеры является ее цена, она на сегодняшний день составляет порядка 100у.е.

Hikvision – компания по выпуску видеооборудования, которая может похвастаться наличием практически всего диапазона видеоустройств различных характеристик и областей применения.

В каталоге данной фирмы можно найти бюджетные устройства с минимум функций, которые применяются для охраны небольших помещений, и дорогостоящие видеокамеры с набором всех современных функций, обеспечивающих высокое качество картинки, безопасность охраняемого помещения и защиту от всех видов воздействия.

Каждое из устройств марки Hikvision является лидером в своем ценовом сегменте, за что и завоевал огромную популярность у отечественных потребителей.

USBOX — производитель более бюджетных устройств замыкает тройку лучших аналоговых камер видеонаблюдения.

Особой популярностью у владельцев небольших магазинов, складов и офисов пользуется модель IR420B, которая может работать при большом диапазоне температур, обладает противоударным корпусом, способным поворачиваться во всех направлениях на угол до 90 градусов и снимает качественные цветные записи, при этом ее цена не превышает 80 у.е.

Учитывая то, что в большинстве случаев камеры устанавливаются только для фиксации правонарушения, либо его предотвращения, то к их качеству съемки не предъявляются серьезные требования.

Именно поэтому аналоговые видеокамеры, которые не отличаются высоким качеством съемки и точностью цветопередачи, до сих пор пользуются огромной популярностью. Это обусловлено их низкой рыночной стоимостью, простотой установки и независимостью от компьютерной техники.

Однако для защиты крупных торговых и складских помещений, многоэтажных домов, просторных гостиниц и прочих масштабных площадок, аналоговые камеры уступают возможностям цифровой техники.

Виды домофонов с функцией видеозаписи


Модели домофонов с видеозаписью и фотосъемкой отличаются между собой, но их различия заключены в функциональных блоках.

Чаще всего домофоны разделяют на моноканальные и двухканальные. Моноканальные отвечают за передачу изображения с одной камеры на один монитор. Двухканальные могут транслировать сразу два канала изображения, выводя их на один монитор.

Есть и модели, выводящие на один монитор до шести изображений с нескольких камер. Такие комплексные системы часто применяются на режимных объектах и объектах, требующих усиленной охраны.

Устройства устанавливаются двумя способами: накладным и врезным. Первый вариант подходит для эксплуатации домофона внутри помещения.

Врезной способ установки дает антивандальную защиту прибору.

Домофоны с функцией видеозаписи подразделяются – проводные и беспроводные.

Проводные устройства сложно устанавливать, расстояние между внешней панелью вызова и внутренним монитором ограничено длиной кабеля.


Беспроводные домофоны имеют сравнительно легкий монтаж, с их помощью можно вести наблюдение за входом на больших расстояниях.

Домофоны также различаются по количеству абонентов. Они могут быть малоабонентскими (обычно их устанавливают на частных объектах, предприятиях и в частных домах) и многоабонентскими (см. Подъездные домофоны).

Помимо этого, домофоны отличаются между собой по:

  • количеству пикселей в установленных камерах;
  • способу передачи информации – устройства могут быть проводными или с передачей данных посредством радиосигнала;
  • по типу записи (работа записывающего устройства после нажатия на кнопку вызова, после срабатывания датчика движения или же в определенных временных рамках).

Особенное внимание уделяется на диагональ дисплея переговорного устройства: чем она больше, тем качественнее будет изображение

Монитор/аудиотрубка и вызывная панель

Монитор видеодомофона может быть:

  1. Аналоговым, работающим с CVBS камерами и вызывными панелями. Несмотря на низкое качество картинки (но достаточное для распознавания гостя), это самый распространенный тип домофонии.
  2. Аналоговым HD, который, помимо CVBS, поддерживает также HD-TVI, HD-CVI и AHD камеры и вызывные панели. В данном случае разрешение видео может достигать 2 Мп (1080p). Это явно избыточно для целей домофонии, но при задаче записывать видео будет в самый раз.
  3. IP. Основной плюс – использование сетевых технологий для связи монитора с вызывной панелью, а значит – любые расстояния между ними. Различные удлинители, беспроводные точки, оптоволокно и интернет позволят подключить устройства хоть в километре друг от друга.

Что касается характеристик мониторов, то стоит обратить внимание на количество поддерживаемых вызывных панелей, камер видеонаблюдения, карты памяти, возможность установки нескольких мониторов в одной системе. Из дополнительного – возможность переадресации вызова на смартфон

Последнее доступно не только в IP домофонии, но и в аналоговой тоже. В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели.

По совместимости – к аналоговым и аналоговым HD мониторам зачастую можно подключить вызывные панели любого производителя, только проверяйте поддерживаемый монитором стандарт (CVBS, TVI, CVI, AHD) и разрешение. Тем не менее крайне рекомендую использовать оборудование одного производителя, т к периодически возникают проблемы с совместимостью – не открывает дверь, нет звука, не идет вызов. Или перед монтажом проверять оборудование на столе. В IP домофонии следует использовать оборудование только от одного производителя.

Что касается аудиодомофона, то тут стоит учитывать, что трубки могут быть для многоквартирных домофонов (координатные и цифровые), а могут быть для одноабонентских вызывных панелей. А еще могут быть трубки, которые подключаются к мониторам, рассмотренным выше. Так что перед покупкой или проконсультируйтесь с продавцом, или посмотрите в инструкции, с какой вызывной панелькой работает выбранная трубка.

Коммутатор (для IP домофонии)

Если планируется использовать IP домофонию и запитать все оборудование по PoE (передача питания по Ethernet), то обратите внимание на поддерживаемый монитором и вызывной панелью стандарт питания. Это может быть как 802.3af, применяемый практически во всех PoE коммутаторах, так и Passive PoE

Оборудование с последним типом питания работает только с коммутаторами того же производителя.

Замок и доводчик

Замки бывают двух типов – электромагнитные и электромеханические. Электромеханические открываются при краткосрочной подаче питания, а элетромагнитные наоборот – при снятии питания. Соответственно, если у Вас выключили свет, а источник бесперебойного питания не предусмотрен, то электромеханический замок останется в закрытом положении, а дверь с электромагнитным замком – откроется. Поэтому, в дополнение к электромагнитному замку, стоит установить еще и обычный, открывающийся с ключа замок.

Еще электромеханический замок можно открыть с помощью ключа, а для открытия электромагнитного нужно покупать считыватель и контроллер (или покупать вызывную панель, в которую данные элементы встроены).
Доводчик обязательно устанавливается на двери с электромагнитным замком и по желанию на двери с электромеханическим.

Контроллер и считыватель

Как уже было сказано выше – контроллер со считывателем обязательно нужен в системе с электромагнитным замком и по желанию – в системе с электромеханическим. Чаще всего устанавливают простые контроллеры, например, Z-5R. Иногда покупают вызывную панель, в которую встроен считыватель и контроллер. Так красивее и все в одном устройстве.

Блок питания

Последний элемент системы – блок питания. Используется для питания замка, контроллера и считывателя и подбирается исходя из их суммарного энергопотребления.

В случаях, когда контроллер и считыватель не используются, выбран электромеханический замок и у домофона есть функция подачи на него питания, блок питания можно не приобретать.

Характеристики материалов, используемых для изготовления вызывных панелей

Если вызывной блок видеодомофона планируется эксплуатировать в уличных условиях, то он обычно исполняется из металлических сплавов.

Именно состав сплавов определяет конечную прочность корпуса, его стойкость к различным динамическим и физическим воздействиям. Особого внимания заслуживают свойства внешнего слоя покрытия, которое наносится на корпус.

Для моделей уличного (антивандального) исполнения оно выполняет не только декоративные функции, но и служит дополнительным средством защиты от различных повреждений. Порошковая эмаль зарекомендовала себя как один из лучших типов защитного покрытия.

При изготовлении панелей, которые будут применяться не в агрессивных (квартирных) условиях, используется более широкий спектр производственных материалов: ударопрочный пластик, закаленное стекло, различные благородные металлы и т. д.

Благодаря этому, внешний вид такого вызывного блока отличается большей эстетической ценностью, что, в свою очередь, влечет за собой особые требования по уходу за такими панелями.
