Необходимые инструменты и порядок разборки смесителя

Как заменить картридж в рычажном смесителе

Если кран с картриджем стал пропускать, скорее всего, дело не в прокладках, а в попадании твёрдых частиц между керамическими пластинами или в треснувшем корпусе картриджа.

В обоих случаях требуется его замена. Как разобрать кран с картриджем?

Порядок разборки устройства крана водопроводного (после перекрытия воды и холодной и горячей!) таков.

Итак:

  1. Отковырнуть плоской отвёрткой декоративную накладку на ручке рычага. За ней спрятан винт, крепящий саму ручку.
  2. Отвинтить винт внутри ручки, снять ее. Винты бывают разные, под разные отвёртки или тонкие шестигранные ключи.
  3. Отвинтить декоративную гайку, которая под ручкой, ею прикрывается большая гайка, которая собственно крепит картридж в корпусе;
  4. Выкрутить гайку прижимающую картридж. Для этого понадобится разводной ключ или торцевой шестигранный нужного размера; гайки эти достаточно хрупкие, в продаже есть запасные усиленные;
  5. выньте картридж, пошевелив рычагом, проверьте состояние пластин, осмотрите уплотнительные кольца на его торце и корпус; при необходимости, замените картридж;
  6. сборку выполняйте в обратном порядке, смазав все соединения техническим вазелином.

Разбираем смеситель шарового типа

Для того, чтобы самому разобрать такого типа смеситель, следует первым делом обратить внимание на способ его прикрепления, который у разных моделей может отличаться

В том случае, если рычаг натянут на шток, нужно осторожно потянуть его кверху и снимать, так как самой конструкцией наличие каких-либо болтов не предусмотрено. Ежели болт прикрепления имеется, то сначала нужно снять крышечку, указывающую на кран с холодной или горячей водой, и только после этого крышка корпуса легко открутится

Ежели болт прикрепления имеется, то сначала нужно снять крышечку, указывающую на кран с холодной или горячей водой, и только после этого крышка корпуса легко открутится

В том случае, если рычаг натянут на шток, нужно осторожно потянуть его кверху и снимать, так как самой конструкцией наличие каких-либо болтов не предусмотрено. Ежели болт прикрепления имеется, то сначала нужно снять крышечку, указывающую на кран с холодной или горячей водой, и только после этого крышка корпуса легко открутится

После снятия крышки можно увидеть гайку зажима достаточно крупного размера, откручивающуюся гаечным ключом, диаметр ключа следует подобрать. Далее вынимается нуждающийся в смене картридж. Здесь могут возникнуть некоторые трудности из-за того, что прокладка, находящаяся под картриджем, может слишком уплотниться и присохнуть. Следует включить воду и посмотреть, из каких именно мест будет просачиваться вода – для точного определения места возможной неполадки. Затем следует проводить ремонт смесителя, лишь заменив негодную прокладку, или полностью поменять картридж в комплекте.

Узнав, как разобрать смеситель на кухне, можно избавиться от возможных “мокрых” неприятностей, сэкономить деньги и время на вызове сантехника и получить моральное удовлетворение от проделанной работы. Кроме того, ввиду достаточной дороговизны качественных смесителей, продление срока службы уже установленного избавит от посещения магазинов сантехники и необоснованных трат.

Устранение общих неисправностей

Натекает лужа под раковиной – первым делом нужно осмотреть излив. Если он полностью сухой, то проблема кроется в нарушении герметичности подводки воды. Придется залезать под раковину и искать место утечки. Чтобы проще было это сделать, нужно насухо протереть патрубки тряпочкой, и потом посмотреть, где сочится вода. Чаще всего проблема устраняется поджатием гайки.

Если подтягивание гайки не помогает, следует перекрыть воду, снять патрубок, осмотреть его, осмотреть резьбу на самом патрубке и внутреннюю резьбу на смесителе

Если повреждена резьба на патрубке, деталь нужно заменить. При поврежденной внутренней резьбе в корпусе смесителя проблема становится намного серьезнее. Можно попытаться устранить течь, обмотав резьбу патрубка уплотнительной лентой или паклей с герметиком, но это временное решение, скорее всего, придется смеситель менять целиком.

Капает из излива, хотя рычаг полностью перекрыт – причина может заключаться в повреждении запорного механизма, т.к. истирание уплотнительных деталей практически не влияет на работу однорычажных устройств. Если есть трещины в корпусе, смеситель нужно поменять – починить его не получится.

Лужица воды на раковине возле основания корпуса смесителя. Причина – трещина в корпусе или износ прокладки в поворотной части излива.

С прокладками однорычажного смесителя разобрались. Осталось собрать прибор и установить на рабочее место:

О том, что делать, если течет кран, подробно описано в предложенной нами статье.

Как разобрать кран в ванной однорычажный: видео и пошаговая разборка

Перед тем как определиться, как разобрать смеситель шаровый, нужно подобрать подходящий инвентарь. Нужно приготовить  специальные ключи, отвертку плоского типа, нож, плоскогубцы и разводной ключ. Перед разборкой обязательно заблокируйте подачу воды.

Основные этапы разборки представлены в таблице.

ИзображениеЭтапы
Производится разборка рычага. Убирается декоративная накладка. А затем откручивается винт, который размещается под накладкой.
Открывается часть корпуса сверху, где находится резьбовое соединение. Зажимная гайка выкручивается ключом.
Перед шаром размещается прокладка из резины, которая часто изнашивается, поэтому кран приходит в негодность. Производится замена прокладок.
Проводится обратная сборка.

Ваши действия с разборкой оборудования зависят от внутреннего строения смесителя. Например, инструкция как разобрать смеситель в ванной или кухне двухвентильного типа будет отличаться от монтажа шарового или катриджного оборудования.


Двухвентильный механизм

С керамическим катриджем проводятся такие действия:

  • извлекается заглушка с отметиной сине – красного цвета;
  • откручивается винт или шестигранник, которые удерживают рычаг;
  • рычаг убирается с устройства. При этом можно наблюдать главный элемент с зажимной гайкой;
  • выкручивается гайка и вынимается катридж.


Схема разбора устройства с катриджем

Разборка шаровой конструкции производится по такой схеме:

снимается ручка и ослабляется винт;
с помощью отвертки нужно придавить кольцо, чтобы оно развернулось;
купол нужно снимать осторожно, чтобы не повредить кольцо с четырьмя зубцами;
снимается кольцо и проверяется его загрязненность и способность вращения;
убирается щитовидный элемент и прочищается уплотнитель;
затем извлекается шар;
устанавливается нужная деталь, и вся конструкция собирается в обратной последовательности.


Демонтаж требует аккуратности

Устройство смесителей однорычажного типа

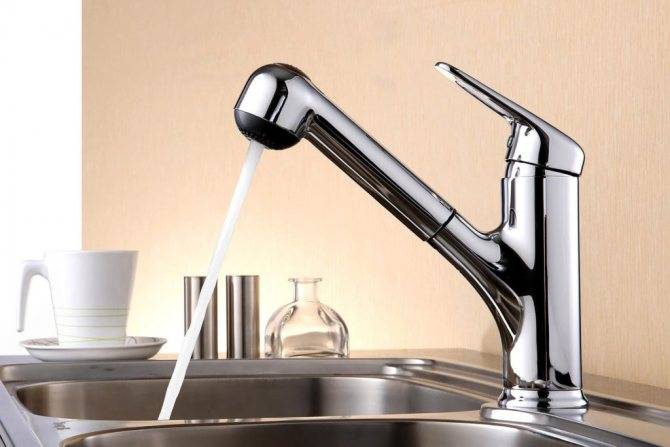

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Профилактические мероприятия

Не всегда ремонтные работы способны восстановить работоспособность однорычажного смесителя. Приходится приобретать новый. Чтобы это произошло как можно позже, стоит изначально приобрести качественную модель и своевременно выполнять сравнительно простые профилактические работы. Желательно:

  • приобрести латунный смеситель. Такие изделия обладают высокими прочностными характеристиками и способны прослужить намного дольше изделий из силумина;
  • изначально установить качественный фильтр для воды;
  • ознакомиться с инструкцией, прикладываемой к каждому однорычажному смесителю, до установки и перед ремонтом сантехники. Тематические видео,как разобрать шаровой кран на кухне, помогут избежать типовых ошибок;
  • обработать места соединений герметиком. Для резьбовых соединений стоит использовать ФУМ-ленту;
  • периодически проводить профосмотры с обязательной заменой уплотнителей.

Виды и особенности смесителей с одним рычагом

Существуют 2 типа однорыжачных кранов:

  1. Шаровой смеситель. Основным элементом такой конструкции служит небольшой металлический шарик, находящийся в корпусе крана. Шарик имеет три отверстия, предназначающиеся для холодной, горячей и смешанной воды, которая выходит в отверстие крана. Именно поэтому емкость внутри стального шара называют смесительной камерой. Шарик находится в тесном контакте с резиновыми уплотнителями (седлами). Конструкция приводится в действие с помощью штока регулировки. Напор потока воды меняется в соответствии с изменениями движения шара. Чем больше площадь соприкасающихся отверстий, тем слабее поток воды, и наоборот. Такой вариант смесителя очень редко выходит из строя благодаря хорошо продуманной конструкции.
  2. Картриджевый смеситель. В таком типе смесителя вместо шарика предусмотрен картридж, основой которого являются 2 пластины из керамики. Нижняя часть картриджа (диска) имеет 3 отверстия для воды, а верхняя выполняет функцию смешивания. Смысл данной конструкции состоит в том, чтобы при изменении положения джойстика одно из отверстий нижней пластины совмещалось со смесительной камерой верхней части диска. Рычаг двигается плавно за счет особой силиконовой смазки. Для предотвращения неожиданных поломок вследствие попадания твердых частей в отверстия картриджа производители рекомендуют монтировать специальные фильтры.

Шаровый

Для выполненная поставленной задачи, необходимо запастись подходящими инструментами. Здесь вам не обойтись без гаечного ключа, отвертки и новых резиновых прокладок. Теперь можно переходить к непосредственной разборке смесителя. Перед началом разборки стоит перекрыть подачу холодной и горячей воды.


На картинке — устройство и схема разбора шарового смесителя

Если на кухне или ванной имеется однорычажные смеситель, то можно попытаться демонтировать сам рычаг. Для этих целей вначале убирается декоративная накладка, а затем при помощи отвертки откручивается винт, расположенный под ней. Для выполнения этой задачи понадобится приложить усилия, так как чаще всего этот крепежный элемент надежно зафиксирован.

Определенные модели шаровых смесителей могут иметь рычаг, установленный на штоке. Тогда производить выкручивание винта не стоит

Нужно всего лишь осторожно придать рычагу верхнее положение, а затем снять его

На видео рассказывается, как разобрать шаровый однорычажный смеситель:

Когда работы по снятию рычага окончены, то стоит открыть крышку корпуса смесителя. На ней имеется резьбовое соединение, в результате чего произвести демонтаж «голыми руками» не получится. Кроме этого, для ее дополнительного крепления используется соединительный винт. Вначале берете отвертку и снимаете крышку. После этого вы сможете обнаружить зажимную гайку. Для ее выкручивания стоит задействовать гаченный ключ необходимого диаметра.

При успешном завершении этой работы вы сможет обнаружить в смесителе картридж. Именно он и содержит шар, а под ним имеется прокладка из резины. Именно из-за того, что эта прокладка сильно износилась или деформировалась, происходит поломка крана. В случае такого дефекта необходимо сразу осуществить замену поврежденного элемента.

Картриджи для однорычажных смесителей

Не всегда замена уплотнителей позволяет устранить возникшие неисправности. В такой ситуации может потребоваться замена картриджа для однорычажного смесителя. Выполнить ремонтные работы можно самостоятельно. Главное − приобрести подходящую ремонтную деталь.

Картридж смесителякартридж для iddis

Как заменить картридж в смесителе на кухне или в ванной

Рассмотрим подробно, как заменить картридж в смесителе на кухне, чтобы вы могли сделать это самостоятельно. Работы выполняются в следующей последовательности:

ИллюстрацияОписание работ
Разбираем однорычажный смеситель и вынимаем картридж.
Внимательно осматриваем элемент. При наличии трещин, через которые протекала вода, следует произвести замену старого на новый.
Устанавливаем ремонтную деталь на место. Она должна встать в направляющие. Проверить правильность позиционирования элемента можно следующим образом: если он не проворачивается, значит, занял нужное ему положение. Собираем смесить в обратной последовательности.

Чтобы новый картридж простоял как можно дольше, стоит обратить внимание на изделия с хорошими отзывами

Ремонт картриджа смесителя

Прежде чем покупать новый картридж, стоит убедиться, что старый не подлежит ремонту. Как выполняется ремонт картриджа смесителя, рассмотрим ниже:

ИллюстрацияОписание работ
Готовим картридж и необходимые инструменты.
До начала работ на корпусе изделия делаем метки, чтобы упростить процесс сборки в будущем.
С помощью тонкой отвёртки отжимаем фиксаторы.
Снимаем донышко и вынимаем остальные элементы.
Ищем причину неисправности. В данном случае повреждена верхняя зелёная крышка.
С помощью спирта или другого состава обезжириваем поверхность, геометрию которой планируется восстановить. Дополнительно следует обезжирить керамическую пластину, которая располагается под крышкой.

Наносим клеевой состав, подходящий для эксплуатации при повышенной температуре во влажной среде, на верхнюю часть керамической пластины и нижнюю крышки. Остальные поверхности должны оставаться незадействованными. На крышке клей должен быть обязательно на рёбрах.
Соединяем две детали, придавая каждой нужное пространственное положение.
Собираем картридж, ориентируясь на ранее нанесённые отметки.

Готовимся к ремонтированию своими силами

Набор инструментов

Прежде чем узнать как починить кран на кухне, определяют список инвентаря:

  • ключи с шестью гранями и разводящий;
  • ножик с заостренным наконечником;
  • различные отвертки, молоток;
  • новые запасные части в смотря на то, что вы будете исправлять;
  • технологический спрей для легкого разделения составляющих.

Этапы подготовки и разбор

Прежде чем определиться, как разобрать смеситель на кухне, как поменять прокладку в кране, или начать ремонтировать места, где течёт, обязательно перекрывают выход в водопропод, а оставшуюся влагу слить (просто открывают вентель).

Следующий этап – разбор. Для каждого вида он разный.

Давайте разберемся, как разобрать смеситель однорычажный для кухни:

  1. После слива в мойку кладут тряпку (чтобы инвентарем или запчастями не деформировать поверхность).
  2. Приподняв заглушку тоненькой отверткой, смотрят вид крепежа (шестигранник 3мм. или отвертку).
  3. Подобранным инструментом делают слабее винт и повернув наверх достают рукоять. Если не извлекается, то придется потихонечку раскачивать.
  4. Легким движением извлеките декоративную гайку. Если облегченно не получается достать – намочите её уксусом или технической жидкостью.
  5. Удалите гайку прижима с картриджем ключами на 27мм., 30мм. В случае неудачи попробуйте головку или торцевой. Также допускается залить столовым уксусом или специальным раствором.
  6. Достаньте картридж и разбор закончен.
  7. При необходимости фильтр-аэратор выкручивают разводящим ключом, когда отыщут на корпусе 2 грани скошенного вида.
  8. Излив снимается натягиванием на себя после того, как отвернули гайку.

При сборе делайте всё в обратной последовательности.

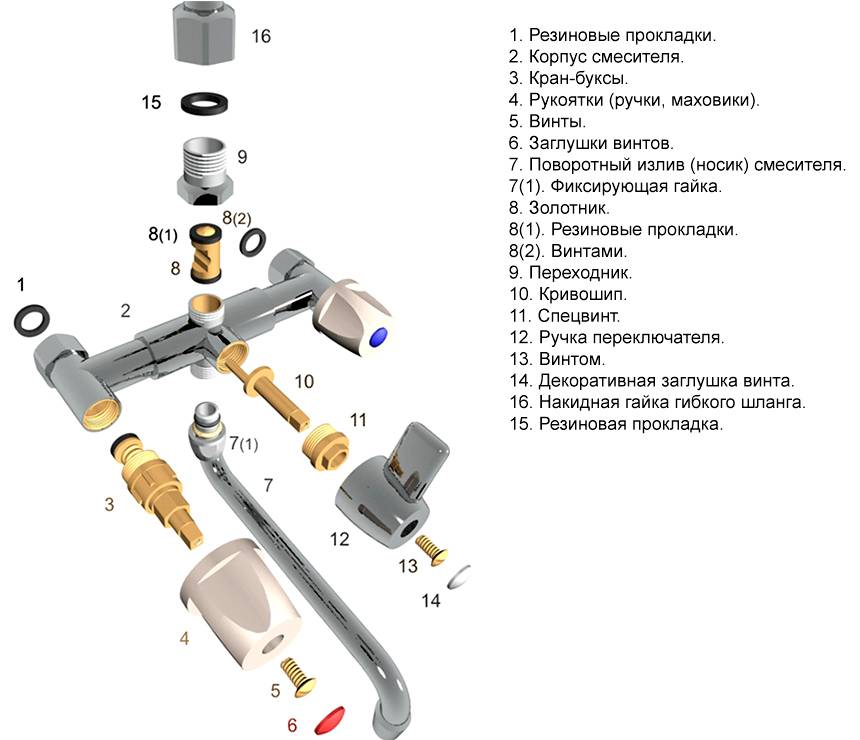

Разбор двухвентельного:

После слива водицы и раскладывания плотной салфетки, подцепляют пробки на рукояти и достают (ножиком, отверткой с тонким концом). Есть некоторые конструкций с резьбой на данных крышках, в таком случае они выкручиваются по инструкции.
Крепежные винты выворачиваются отверткой, снимаются вентили. Если легко достать не выходит, то вставьте ключ и применяйте в роли рычага воздействия давлением. В худшем случае увлажните резьбу лимонной кислотой, столовым уксусом или техническим составом. Если даже это не помогло – ломайте и устанавливайте новые.
Разводящим ключом отворачивают буксы, достают. Если прикипели – налейте специального раствора от накипи и немного подождите

Важно удерживать корпус другим ключом, обернутым полотенцем, чтобы не повредить.
Аэратор выкручивается по инструкции разводящими ключами.
Излив можно достать открутив гайку и натянув к себе.

Собирается механизм обратными этапами.

Инструкция по монтажу смесителя

Краткая поэтапная инструкция поможет вам быстро и правильно установить сантехнический прибор на место и позволит избежать часто встречающихся ошибок.

Проведение подготовительного этапа

Перед началом любых работ нужно отключить подачу воды в дом/квартиру от центрального стояка. Если этого не сделать, то вода под давлением создаст массу неприятностей при откручивании соединений. Далее нужно открыть смеситель, чтобы с системы вытекли остатки воды.

Также необходимо запастись всеми расходными материалами и инструментом.

Желательно прочесть инструкцию к смесителю перед началом работ. Чтобы выполнить большинство работ, не нужно искать какие-то специализированные приспособления. Достаточно будет следующего набора материалов и инструментов:

  • крестообразная отвертка;
  • плоская отвертка;
  • разводной ключ;
  • фонарик;
  • наждачная бумага;
  • набор гибких шлангов (если они не идут в комплекте со смесителем);
  • емкость для воды;
  • аэрозоль WD-40;
  • пакля;
  • торцевые ключи.

Подводку к старому смесителю лучше заменить на новую. Она стоит недорого, к тому же – это будет залогом максимально герметичных и долговечных соединений. А о том, как выбрать и установить подводку, читайте далее.

Демонтаж старого прибора

Если вы производите ремонт, то для начала нужно демонтировать старый смеситель. Итак, выполнив все подготовительные процедуры, необходимо найти места соединения смесителя с водопроводными трубами. Далее нужно найти места, в которых смеситель крепится к мойке.

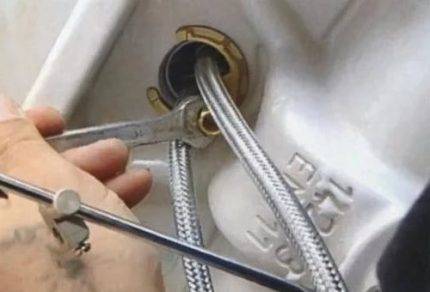

С помощью разводного ключа разъединить гибкую подводку смесителя и трубы

Важно не забыть вовремя подставить емкость, так как из водопровода могут потечь остатки воды

Если мойка накладная, то ее нужно аккуратно извлечь. Прежде чем это сделать, необходимо отсоединить нижнюю часть сифона. Только после этого мойку можно снять.

Мойку следует перевернуть таким образом, чтобы было удобно откручивать крепление смесителя. В этих местах могла скопиться ржавчина, а места соединений могли прикипеть друг ко другу, поэтому их следует обработать составом WD-40.

Подождав 10-15 минут, можно пробовать откручивать гайки соединений с помощью разводного ключа. По началу нужно немного ослабить гайки, которые находятся на резьбовом штыре.

Теперь, используя отвертку, нужно выкрутить резьбовой штырь. Во время данной операции нужно придерживать смеситель рукой, чтобы он не упал.

Далее извлекается смеситель вместе с зажимом. Если было принято решение поменять старые шланги на новые, то они свободно вытаскиваются вместе со смесителем через монтажное отверстие.

Само монтажное отверстие нужно очистить от скопившейся грязи. Старый смеситель можно утилизировать и приступить к монтажу нового крана.

Установка нового прибора на мойку

Прежде чем выполнить монтаж однорычажного смесителя на кухне, нужно присоединить к нему подводку. На все соединения необходимо намотать паклю – с ее помощью можно максимально герметизировать систему.

Пакля наматывается на резьбу гибких шлангов перед подключением их к смесителю. На паклю можно добавить каплю олифы, чтобы при закручивании она не сбивалась к основанию резьбы.

В комплекте со смесителем идет кольцевая декоративная прокладка. Он изготавливается из металла и имеет резиновую прослойку. Необходимо проследить чтобы резиновая вставка была установлена точно в отведенные пазы кольца. Продеть кольцо через подводку к основанию смесителя.

Теперь можно установить смеситель на мойку, протянув через монтажное отверстие гибкие шланги. Пригодится помощь кого-то извне, чтобы тот придержал смеситель, пока вы будете его прикручивать к мойке. Через подводку нужно продеть проставку.

Далее вкрутить резьбовые штыри через проставку (прижимную пластину) в основание смесителя, наживить на штыри гайки. Теперь ваш партнер должен зафиксировать смеситель в рабочем положении, чтобы вы могли затянуть гайки с помощью торцевого ключа (в большинстве случаев это ключ на 11).

Теперь смеситель принял то положение, в котором он будет использоваться в будущем. Перед финальными усилиями по затягиванию гаек нужно убедиться, что все уплотняющие прокладки не сместились и находятся на своих местах.

Мойку можно установить на место, а затем подсоединить подводки к соответствующим фитингам водопроводной системы. Патрубки труб нужно зачистить при помощи наждачной бумаги и нанести слой обмотки. Это может быть льняная нить или рулонный водостойкий герметик в виде ленты.

Если вы выбрали ленту, то ее необходимо наматывать внахлест. Если вы решили прибегнуть к использованию льняной нити, то необходимо смазать резьбу пастообразным герметиком и только потом намотать нить.
