Как разобрать погружной насос: популярные поломки + детальная инструкция по разборке

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

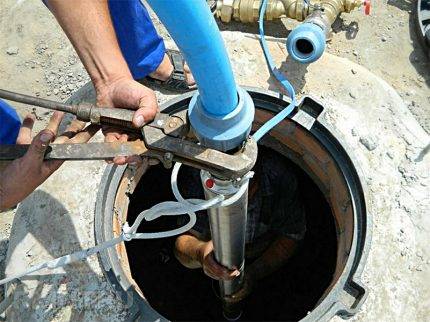

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Почему оборудование ломается?

Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.

Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.

Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:

• высокая (более 50%) концентрация взвешенных частиц в воде;
• работа «всухую», когда аппарат функционирует, не касаясь воды;
• перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
• некачественно закрепленные кабельные соединения;
• трос агрегата, не корректно прикрепленный в области оголовка скважины;
• подводный кабель не верно зафиксирован.

Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.

При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.

Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.

Виды поломок и способы их устранения

Принцип работы поплавкового выключателя

Можно разделить поломки на простые и сложные. Последние невозможно исправить своими руками. К примеру, произвести ремонт электродвигателя. К категории простых относятся неисправности, которые можно устранить, не обращаясь в сервисный центр. Обычно это замена вышедшей из строя детали на новую или банальная чистка внутренностей насосной установки.

Банальная ситуация – не работает дренажный насос с поплавковым выключателем — не включается при необходимости.

Причины:

Вышел из строя электрический кабель питания. Это нередко случается при его перегибах, перекрутках, или в процессе транспортировки отошла одна из клемм прибора. Найти обрыв не всегда получается, поэтому оптимальное решение – сделать замену на новый провод

Важно грамотно открыть крышку клеммной коробки. Под ней находится резиновая прокладка, которая создает герметичное примыкание к коробке

Если манжета порвется, придется менять и ее. Главная задача при замене питающего кабеля – точно подсоединить жилы нового провода к клеммам. Перепутать ничего нельзя.
Одна из причин касается самого поплавкового выключателя. Работает он по принципу рычага, который то соединяет клеммы между собой, отчего подается питание на электродвигатель, то разъединяет их. Часто случается так, что плоскости соприкосновения клемм покрываются грязью или ржавчиной. Их надо просто очистить любыми средствами, для чего придется разобрать дренажный насос с внешним поплавком, очистить клеммы и собрать устройство заново.
Иногда происходит излом провода, который соединяет поплавок с насосом. Чтобы проверить, так ли это на самом деле, необходимо параллельно установить новый провод и попробовать включить насос. Если он заработал, проблема именно в кабеле. Его и надо заменить.

Если вода слишком грязная, насос может засориться

Вторая поломка: гудит электродвигатель, но насос не качает воду. Причины:

• засорился подающий трубопровод;
• большой износ крыльчатки или полный излом лопастей;
• размеры примеси в перекачиваемой воде больше паспортных;
• упало напряжение в сети.

Первую проблему решить несложно. Надо поднять насос из колодца, открутить подающий шланг и промыть его напором воды. Вторая решается более сложными манипуляциями – придется заменить крыльчатку на новую, вскрыв камеру всасывания жидкости. Проблема с падением напряжения решается установкой в сеть питания повышающего трансформатора.

Третья неприятность: гудит насос, но не крутиться. Эта одна из сложных поломок, в основе которой лежит заклинивание подшипников. Своими руками, если вы не специалист по ремонту насосного оборудования, устранить эту неприятность не получится. Но есть и другая причина, не менее неприятная. Может сгореть одна из обмоток электродвигателя. Его придется менять на новый или производить ремонт в плане установки новых обмоток (всех без исключения, даже неповрежденных).

При включении дренажного насоса выбивает автомат. Здесь две причины:

• короткое замыкание между витками обмотки мотора;
• короткое замыкание между жилами питающего кабеля.

С первой причиной справиться самостоятельно невозможно. Насос придется везти в сервисный центр. Как показывает практика, даже в центре мастера не берутся за перемотку двигателя. Поэтому оптимальный вариант – приобрести новый насос. Вторую проблему можно решить самостоятельно. Главное точно определить, что она является причиной выбивания автомата. Для этого можно использовать мультиметр, проверив провод на сопротивление.

Предотвращение неисправности насоса

Гораздо проще любую поломку предотвратить, чем затем выполнять ремонт насосов водяных.

Порядок проведения профилактики заключается в следующем:

• Насос достается из скважины. Этот процесс не всегда простой, особенно если глубине скважины достаточно большая, а вес оборудования достигает 50 килограммов. Работу нужно выполнять с помощником.
• После извлечения насоса из источника внимательно рассматриваются все составляющие элементы оборудования.
• Проверяется отсутствие повреждений на корпусе, наличие загрязнений, нет ли очагов коррозии.
• Насос ненадолго запускается и прослушивается его работа, любой побочный звук может указывать на наличие неполадок.
• Вероятность возникновения поломок значительно снизить помогают периодический контроль работы агрегата и очистка его от грязи.
• Песок и ил на насосе указывают на необходимость раскачки скважины, иначе дальнейшее заиливание может стать причиной поломки насоса, что устранить вряд ли удастся.

Как отремонтировать водяной насос

Схема подсоединения водяного насоса для подачи воды в дом

Возможные причины поломок и методы их устранения указаны в таблице:

Причина поломки	Как ремонтировать
Питание на электромотор поступает, однако рабочее колесо стоит на месте
Заблокировано рабочее колесо, произошло окисление вала	При блокировке рабочего колеса посторонним предметом, необходимо его извлечь.Окисление, которое возникло при длительном простое, может спровоцировать блокировку вала. Вал необходимо провернуть рукой, перед этим снимается защитный кожух, или рабочее колесо
Не соответствуют паспортным данным параметры электрической сети	На вводе проверяются параметры электросети и подключение на колодке клеммы
Насос не включается и нет никаких звуков
Отсутствует напряжение питания или произошли нарушения в электрической цепи	Проверяются на вводе параметры напряжения, отсутствие повреждений электрических сетей и схема подключения насоса
Повредился плавкий предохранитель из-за работы электродвигателя с перегрузкой	Меняется повреждённый предохранитель, а отрицательные результаты указывают на повреждение обмотки двигателя
Насос во время работы издаёт несвойственный шум
Воздух попал в проточную часть, что, возможно, вызвано перегрузкой электродвигателя	Выпускается скопившийся воздух. Установить автоматический отводчик воздуха в верхней части обвязки насоса
Возникла кавитация в насосе, сопровождаемая вибрацией	Во всасывающем патрубке давление должно быть выше кавитационного запаса насоса не меньше, чем на 0,5 м.вод.ст
Образовался «сухой ход»	Отсутствие воды во всасывающем патрубке
Ниже высоты всасывания отметка уровня жидкости	Опустить насос или поднять уровень воды.Воду из нижнего резервуара насосом можно поднимать на высоту не выше пяти метров за счет разрежения, которое обычно возникает в рабочем колесе
Насос начал вибрировать
Повредился подшипник	Меняются и смазываются подшипники.
Не закреплён корпус насоса	На раме или фундаменте надежно закрепить насос. При этом должна четко выполняться инструкция по монтажу и соблюдаться требования проекта
Ниже паспортных напор или подача воды
В обратную сторону вращается рабочее колесо	Это может произойти с насосами, имеющими трёхфазное питание
Срабатывает во время пуска внешняя защита мотора
Возникли неполадки в электрической части	Проверяется наличие в клеммной коробке всех фаз. Проверяются все контакты предохранителя. Контролируется сопротивление фазы на заземление
Очень часто происходит срабатывание защиты двигателя
В помещении высокая температура	Температура в помещении не должна быть выше 40°C
Повредились подшипники	Заменить и смазать элементы

Как правильно составляется технологическая карта ремонта водяного насоса хорошо подсказывает видео в этой статье. Правильный уход, который требует водяной насос, ремонт устройства своевременный и качественный, продлит его эксплуатацию на долгие годы.

Регулярное обслуживание насоса

Правильный уход за насосом “Водолей” позволит свести к минимуму вероятность внезапных поломок. Для этого насос нужно извлечь из скважины, чтобы провести осмотр

Поднимать и опускать насос следует осторожно, чтобы не повредить стены обсадной трубы, а также корпус насоса

Это трудоемкая процедура, особенно если речь идет о большой глубине погружения, но все же специалисты рекомендуют выполнять диагностический осмотр насоса дважды в год. Сначала выполняют внешнее визуальное обследование корпуса насоса. Выявляют возможные сколы, трещины, следы коррозии и другие повреждения.

Если этим этапом пренебречь, при разборке насоса повреждения могут стать еще более серьезными. Когда внешние повреждения обнаружены, следует предпринять действия для их устранения, например, зачистить и обработать специальными составами участки, подвергшиеся коррозии.

По окончании ремонтных работ, промывки и текущего обслуживания работу насоса проверяют в емкости с водой, чтобы не пришлось повторно вынимать насос из скважины

После этого следует снять крышку моторного отсека. Здесь проверяют, насколько свободно движется вал двигателя. Если его вращение затруднено, необходимо промыть устройство от загрязнений, как это было описано выше. Во время диагностического осмотра также проверяют состояние подшипника и сальника на предмет износа. При необходимости их сразу же заменяют.

Еще одна важная процедура — замена смазки насоса. При этом следует использовать только те смазочные материалы, которые рекомендованы производителем. При поломке насоса, находящегося в скважине, эти вещества могут вытечь из корпуса. Попадание в воду посторонних маслянистых примесей может существенно ухудшить ее качество.

Неисправности и ремонт

Большинство насосных изделий разных марок часто сталкиваются с одинаковыми проблемами. Мы перечислим самые распространённые из них и укажем, что нужно делать для устранения неисправности:

1. Слышен гул мотора, но агрегат не качает воду. Это значит, что прибор работает «на сухую» (без воды). Если вы уверены, что оборудование установлено правильно и проблема не связана с дебетом гидротехнического сооружения, то вероятной причиной неисправности может стать ослабление гаек, крепящих амортизатор, износ резиновых деталей (клапана) или обрыв штока. Для устранения неисправности делают следующее:
   • Найдите амортизатор насосного оборудования. На штоке есть две гайки, которые его фиксируют. Их необходимо закрутить до упора, а для большей надёжности самую верхнюю гайку лучше законтрить.
   • В случае износа клапана его нужно заменить новым изделием. Такая неисправность возникает, если агрегат качает сильно загрязнённую воду. Чтобы этого не происходило, используйте фильтр грубой очистки на входящем патрубке.
   • В случае обрыва штока починить прибор не получится, поэтому придётся покупать новый насос.

1. Во время запуска прибора выбивает пробки. Такое может происходить из-за сгорания обмотки или неисправности электрического кабеля. Поиск проблемы стоит начать с тестирования кабеля. В случае его неисправности кабель нужно заменить. Если же он в порядке, то проблема кроется в перегоревшей обмотке. Можно попробовать заменить старую катушку новым изделием или отнести агрегат в сервисный центр для перемотки обмотки.
2. Во время работы насос очень греется и вибрирует. Обе проблемы связаны с работой прибора «на сухую». Всё дело в том, что вода хорошо охлаждает корпус прибора, если же он работает вне этой среды, то быстро перегревается, что вызывает отслоение магнита и стопор поршня. Чтобы отремонтировать прибор, делают следующее:
   • Агрегат разбирают и, постукивая по корпусу, находят место установки магнита.
   • Затем из корпуса вынимаются все детали, а на внутренней поверхности при помощи болгарки делается насечка из вертикальных и горизонтальных полос глубиной 2 мм.
   • После этого место с насечкой смазывается хорошим влагостойким клеем или герметиком.
   • Магнит необходимо хорошо вдавить в этот клей.
   • Когда клеящее вещество высохнет, прибор можно собирать.

1. Низкое давление может быть связано с тем, что в вибраторе оставлен слишком маленький зазор. Чтобы его отрегулировать проделывают следующее:
   • Для начала нужно проверить плотность фиксации гаек на штоке, целостность резинового клапана, а также убедиться, что нет обрыва тяги.
   • Если всё в норме, то нужно увеличить зазор для проникновения воды. Для этого на вибратор прикручивают необходимое количество шайб. Их количество может быть разным и зависит от требуемого давления и хода насосного оборудования.

Видео инструкция по ремонту скважинного насоса «Вихрь»:

Проверка линии питания

Первичная диагностика насоса включает в себя его изъятие из скважины и кратковременное включение «на сухую» с контролем вращения вала

При этом следует обращать внимание на характер гудения двигателя: он не должен испытывать дополнительной нагрузки, категорически неприемлемы треск, шелестение и неравномерный гул

Обращаем ваше внимание, что проверять насос нужно без переподключения к электросети. Длина и сечение провода должны быть такими же, как и в повседневной работе

Связано это с тем, что падение напряжения на линии питания более 30-50 метров может быть весьма существенным, к тому же нельзя исключать перелом жил, пробой изоляции и неисправности защитно-пусковой автоматики

Связано это с тем, что падение напряжения на линии питания более 30-50 метров может быть весьма существенным, к тому же нельзя исключать перелом жил, пробой изоляции и неисправности защитно-пусковой автоматики.

Повреждение изоляции сетевого кабеля

Прежде всего, отсоедините одну из жил питания с клеммной колодки насоса и измерьте напряжение — оно не должно быть ниже допустимых паспортных значений. Если падение напряжения слишком сильное, то замените кабель на более качественный или увеличенного сечения. Также в полностью отсоединённом кабеле измерьте сопротивление между жилами и каждой из них отдельно. В первом случае мультиметр не даст показаний ни в одном из диапазонов, обратное свидетельствует о пробое изоляции, что свойственно для марок ПВС, изолированных вспененным ПВХ пластикатом. Значение сопротивления самих токоведущих жил внесёт больше ясности в проблему падения напряжения, поможет исключить влияние переходных сопротивлений на клеммных зажимах.

Также не забудьте выяснить, не вышел ли из строя защитный автомат. Его номинал точно подбирается под насос, чтобы при малейшей перегрузке питание отключалось, не допуская повреждений моторной части. Преимущественно используются автоматические выключатели с характеристикой отключения «А», номинал подбирается и регулируется как по мощности насоса, так и по напряжению питания и длине линии.

Характерные поломки насосов разных марок

У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.

Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.

У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.

Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.

Лучше не чинить прибор самостоятельно, а поручить эту задачу квалифицированным специалистам. Они гарантированно зальют в двигатель оригинальный состав и сделают это в четком соответствии с пожеланиями производителя. После обслуживания будет работать также исправно, как и в первый день покупки.

В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.

Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.

Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.

Такая же проблема характерна для моделей «Ручеек». Несмотря на современную конструкцию и соответствие актуальным евро стандартам, они плохо переносят режим непрерывной работы.

Производитель говорит, что устройства могут беспрерывно прокачивать воду не дольше 7 часов. Однако почти всегда такая нагрузка приводит к перегреву. Во избежание проблем лучше делать перерывы и давать оборудованию отдыхать каждый 2-3 часа. Таким способом срок службы насоса удастся продлить.

Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.

Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно

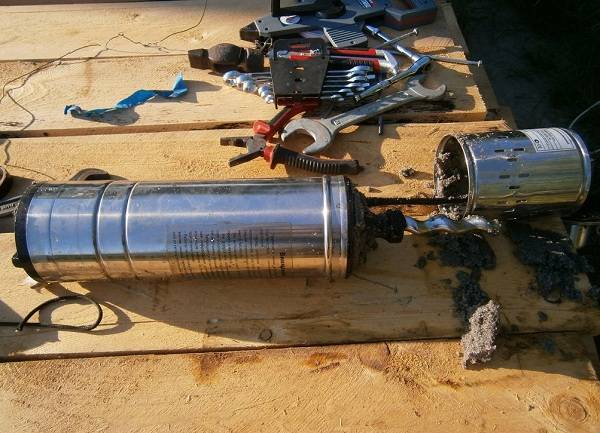

Насос забился песком и не качает воду. Как справиться с одной из самых распространенных проблем перекачивающего оборудования расскажет следующее видео:

Знания о правилах разборки погружного насосного оборудования обязательно пригодятся владельцам частных домов со скважинами. Ориентируясь в популярных неисправностях насосов, вы сможете распознать вид поломки и своими руками ее устранить. Это удобно, когда сервис находится далеко, а насос, в силу определенных причин, работает с перебоями и не позволяет комфортно пользоваться водой.

Вы столкнулись с поломкой насоса, о которой мы не упомянули в этом материале и хотите поделиться своим опытом ее ремонта? Расскажите об этом в блоке комментариев, добавляйте фото, демонстрирующие процесс устранения поломки – наш читатели будут вам благодарны за помощь.

Источник

Устройства и основные узлы погружного насоса

В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.

Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.

Существует несколько типов этих устройств:

1. Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
2. Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
3. Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».

К основным узлам центробежных аппаратов относятся:

• рабочее колесо или винт/шнек;
• электродвигатель;
• штанга;
• сальниковые блоки;
• соединительные муфты;
• подшипники.

К основным узлам вибрационных аппаратов относятся:

• корпус рабочей части;
• блок привода;
• электрическая катушка;
• поршень;
• диафрагма;
• клапан
• амортизатор;
• упор;
• муфта.

Из чего состоит насос — разбираемся с деталями

Скважинные насосы «Водомет» в зависимости от маркировки имеют разное количество повторяющихся ступеней. Все внутренние детали можно разделить на четыре вида: крыльчатка, стакан, дно стакана и антифрикционная шайба. Первые выполнены из белого пластика. Они одинаковы по размеру,  внешне напоминают гриб – есть ножка и шляпка.

«Стаканы», естественно, представляют собой цилиндры, сделанные из чёрного полиамида. Один из них имеет поясок, упирающийся в кольцо из белого пластика. Оно вставлено враспор ближе к мотору в корпусе насоса. Его вынуть очень сложно.

Дно «стакана» — это диск из того же материала. В его центре расположено отверстие. Они вставляются в «стакан» так, чтобы образовывать двойное дно.

Между «стаканом» и крыльчаткой на вал надевается антифрикционная шайба, которая предотвращает трение деталей. При разборке встречаются белые и синие. Последние немного тоньше.

Все детали насосной части тоже раскладывать лучше в том порядке, в котором они были установлены (на фото вдоль стрелки)

Важно не перепутать верх и низ деталей, чтобы после сборки насос качал воду. В разных моделях «Водомёта» количество степеней разное. Работает весь этот механизм следующим образом: двигатель вращает в «стаканах» крыльчатки между их собственным дном и съёмным дном следующего

Сами цилиндры не крутятся, так как зажаты между белым пластиковым кольцом и крышкой. С её отвинчивания и начинается весь процесс разборки глубинного насоса «Водомет»

Работает весь этот механизм следующим образом: двигатель вращает в «стаканах» крыльчатки между их собственным дном и съёмным дном следующего. Сами цилиндры не крутятся, так как зажаты между белым пластиковым кольцом и крышкой. С её отвинчивания и начинается весь процесс разборки глубинного насоса «Водомет».

Как выполнить диагностику и ремонт глубинного насоса

При возникновении поломок агрегата, прежде всего, необходимо выполнить его диагностику и выявить причину неисправностей.Инструкция предлагает такой порядок работ:

Определяется, отсутствует ли перегрузка напряжения в сети, что может привести к отключению предохранительного автомата. Для этого:

1. распределительную коробку необходимо вскрыть;
2. снять с двигателя крыльчатку;
3. проверить ее вращение при отсутствии нагрузки.

На фото показан порядок сборки элементов насоса:

Схема сборки насоса

• После снятия крыльчатки проверяется не сгорел ли мотор.
• Прокручивается вручную вал. Этому не будет мешать, ранее снятая крыльчатка.
• При невозможности прокрутить вал, возможно возникла механическая поломка элемента, что привело к заклиниванию двигателя. В этом случае в агрегат могли попасть различные мелкие и крупные частицы грунта.
• Обмотки статора может сгореть от несвоевременного устранения грязи.
• При нормальном вращении вала собирается нижняя часть мотора.

Как облегчить ремонт устройства

Есть несколько способов, которые могут помочь облегчить ремонт глубинного насоса:

• Разбирать верхнюю часть электродвигателя нужно начинать после установки его вертикально. Это предотвратит вытекание масла наружу, что недопустимо, поскольку масло в большинстве современных системах является рабочей жидкостью.
• Снимается крышка, куда подходят провода подающие напряжение к электромотору. Здесь же хорошо виден и пусковой конденсатор.
• Проверку сопротивления пусковой и рабочей обмоток, следует проводить с помощью омметра, клеммы которого подключаются к обмотке.
• Вращая рукоятку, необходимо создать напряжение в несколько сотен вольт. Если показание прибора имеет определенное значение, но не бесконечное, значит, все обмотки исправны. Показание прибором на рабочей обмотке бесконечности указывает на обрыв в рабочей фазе мотора.
• Небольшая величина сопротивления указывает, что между витками двигателя существует замыкание.

Последовательность ремонта глубинного насоса

С поэтапным планом выполнения работ можно познакомиться на примере: как производится ремонт глубинного насоса спрут.Для проведения работ понадобятся:

• Отвертки: плоская и крестообразная.
• Ключ на «9» рожковый и накидной.
• Щетка для работы по металлу.
• Строительная кисть со средней жёсткостью.
• Для облегчения демонтажа необходима вспомогательная жидкость.

Выполнение работ производится в такой последовательности:

Демонтируется средняя часть насоса. Для этого:

1. насос очищается от грязи;
2. отсоединяется заборная защитная решетка, фиксируемая двумя винтами;
3. откручиваются четыре винта, соединяющие две основные части устройства.

Очистка шнека и, при необходимости, его замена. В этом случае:

1. выкручивается против часовой стрелки изношенный витой шток;
2. новый элемент устанавливается в обратном порядке;
3. такая деталь идет в одном комплекте с резиновой втулкой, что требует ее замену на новую.

Замена витого шнека

Разбирается верхняя часть насоса для замены резиновой трубки.

1. разъединяются элементы конструкции и выполняется замена элемента;
2. верхняя част корпуса собирается в обратном порядке.

Проверка уровня масла. При недостаточном количестве масла в устройстве его необходимо заменить полностью. Больше всего подходит вазелиновое масло. Реже используется пропиленгликоль или глицериновое.

Как ремонтируются насосные станции для дома с глубинным насосом хорошо видно на видео в этой статье.
После окончания ремонта глубинных насосов или их профилактическом обслуживании необходимо придерживаться упорядоченной схемы демонтажа и монтажа устройства

Болты и граверы должны располагаться на своих начальных местах.
В конце процесса сборки нужно обратить внимание на соединение мест корпусной части изделия. Все крепежные элементы должны плотно прилегать к основанию корпуса.
Нельзя допускать их «недожатия»

Щели или зазоры увеличат механический износ внутренних и наружных составляющих обслуживаемого насоса.
После того как выполнена замена всех изношенных деталей можно производить монтаж глубинного насоса. Своевременный ремонт глубинного насоса увеличит его срок эксплуатации.

Нюансы поломок в зависимости от марки насоса

Существует множество причин поломки оборудования: погодные условия, качество оборудования, соблюдение техники безопасности, обращение с прибором

Кроме этого, товары одной марки имеют типичные неисправности, что важно учитывать при ремонте и диагностике оборудования

«Водолей»

Насосы «Водолей» отличаются долгим сроком службы (до 6 лет), нетребовательностью к условиям эксплуатации (перепадам напряжения или чрезмерно загрязненной воде), низким уровнем шума.

Несмотря на свое высокое качество, оборудование предрасположено к перегреву, особенно при работе в скважинах небольшой глубины. Это достаточно распространенная проблема, которая может нанести большой ущерб, а цена ремонта может оказаться равной половине стоимости аппарата.

Grundfos

Модели Grundfos имеют систему клапанов и оборудованы двигателями со встроенной теплоизоляцией — эти детали выходят из строя. Для их замены или ремонта необходимо разбирать корпус.

«Малыш»

У продукции электронасосов этой фирмы есть общая черта — посторонний шум во время работы, когда аппарат не откачивает жидкость. Это популярная проблема, связанная с разрывом оси, которая держит якорь и мембрану.

«Джилекс»

Одной из типичных поломок, свойственных водяным насосам фирмы «Джилекс», является протечка двигателя. Доливка масла производится в сервисном центре из-за сложности выполнения ремонтных работ.

«Ручеек»

Эти насосы и помпы имеют долгий срок службы и могут работать более 7 часов подряд. Это возможно благодаря использованию фирменных деталей и качественный сборке. Однако рекомендуется каждые 2-3 часа выключать устройство, чтобы не произошло перегрева.

Marquis (Маркус)

Основная проблема, свойственная этим насосам, — закисание крыльчатки. Это не наносит большого вреда устройству, но аппарат будет включаться только после небольшого удара по нему или по подключенной трубе. Это решается разбором агрегата и прочисткой крыльчатки, что можно сделать самостоятельно.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.
