Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока. Pn обозначает указанную в паспорте мощность электроприбора, 220 – номинальный вольтаж. Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля. Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм. Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт. I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу “пяти ампер” к полученному значению силы тока нужно прибавить еще 5 А: 11 А+5 А=16 А. Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | – | – | – |
| 185 | 510 | – | – | – | – | – |
| 240 | 605 | – | – | – | – | – |
| 300 | 695 | – | – | – | – | – |
| 400 | 830 | – | – | – | – | – |
Провод ВВГ
Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.
Расшифровка аббревиатуры:
- если не указан символ А — то внутри медные провода;
- В — означает ПВХ изоляцию;
- В — наружный слой также произведён из ПВХ;
- Г — голый, указывает что провод не бронированный.
Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.
ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:
1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети
Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
Расчет электропроводки: с чего начать
Сначала все промеряем и посчитаем. Полученные цифры следует умножить на 1,15 или 15%. Это стандартный запас при технических расчетах.
Если вы не можете все промерить и надо знать “хотя бы примерно”, то можете пользоваться простым приближением: площадь помещений (в квадратных метрах) умножается на 2! То есть для стандартной двухкомнатной квартиры общей площадью 50-53 м2 потребуется около 100 м кабеля. Как ни страшно это звучит. А уж если в бой вступает дизайнер, то готовьтесь умножать на 3, а иногда на 5. Обычно он сам все посчитает и “порадует” Вас.
А что если используется несколько типов проводов? Тут, к сожалению, имеется риск. Попробуйте брать из расчета 1:2. Одна часть на , две части на электроснабжение. Если требуется проложить отдельный кабель до стиральной машины, кондиционера или электроплиты, то придется вымерять длины по конкретной траектории.
Автоматических выключателей сразу вагон брать не нужно. Эти вещи покупаются под конкретные задачи и их количество, как правило, всегда известно. Просто купите в меру вместительный электрощиток, чтобы наращивать номенклатуру по необходимости. Например, был куплен обычный на одно место, то при желании можно установить дифференциальный на 2 места или УЗО.
Всего не учесть и не предусмотреть, но попытаться можно.
Тут все по максимуму.
1. Количество точек энергопотребления (розетки, выключатели и светильники):
На кухне – спаренные розетки во всех четырех углах плюс 2 колодки на 4-5 розеток в рабочей зоне для печек, соковыжималок, комбайнов, электрочайников и др. В ванной – 2 розетки (или 1 спаренная) под стиральную машину, фен, электробритву и др. В комнатах – спаренные розетки во всех четырех углах еще 2-3 розетки для фумигаторов, ночников, подзарядки различных гаджетов. Выключатели ставятся из расчета 1 выключатель на помещение, но если у вас квартира в двух уровнях, следовательно, с лестницей, или в помещении 2 двери и возле каждой вы хотите поставить выключатель, тогда вам понадобятся специальные выключатели и дополнительная электропроводка. Количество светильников на потолке и на стенах зависит от вашей фантазии, но как минимум по 1 на комнату (меньше не имеет смысла).
2. Длина :
Посчитайте по плану общую длину проводов и умножьте полученный результат на 1.2. 1.2 – это поправочный коэффициент, учитывающий дополнительный расход провода при электромонтажных работах и возможные ошибки при расчетах. Есть более простой, но менее точный способ: площадь квартиры умножьте на 3. Например для стандартной 2комнатной квартиры площадью 50 м 2 необходимо 150 метров проводов.
3. Тип провода :
Лучше использовать медный двухжильный провод с многопроволочными витыми жилами. Если при прокладке проводов вы будете использовать пластиковый гофрорукав, то достаточно купить провода с обычной изоляцией. Во всех остальных случаях лучше использовать провода с двойной изоляцией, или, говоря по-научному, электрокабели. Однако, если у вас в загашнике имеется алюминиевый двух или трехжильный провод с литыми жилами еще советского производства – можете его использовать, лишь бы крысы изоляцию не проели и сечения для ваших нужд хватило.
4. Сечение:
Тут все зависит от того, какая у вас будет максимальная нагрузка. В стандартном варианте основные потребители энергии – стиральная машина-автомат (мощность до 2,2 киловатт, сила тока до 10 ампер) и электрочайник (мощность до 2,2 киловатт, сила тока до 10 ампер), остальные стандартные электроприборы (кухонные комбайны, пылесосы, компьютеры, телевизоры, освещение) могут добавить до 3 киловатт, но если использовать теорию вероятности, то получится 1 киловатт. В сумме – 5.4 киловатта или 24 Ампера. Это значит, что для основной разводки вам подходит стандартный кабель с сечением жилы 2.5 мм. Для освещения (провода от комнатной распределительной коробки до светильника, между светильниками и от коробки до выключателя) достаточно кабеля сечением 0.5 – 0.75 мм 2 . Электроплиты с духовками потребляют до 10 киловатт. Кондиционеры добавят по 0.1 киловатт на каждый м 2 . Теплые полы – по 0.2 киловатта на каждый м 2 . Так что считайте, а определить необходимое вам сечение можно по таблице:
Сечение электропроводки в квартире
Как правило, современные жилые дома строят в соответствии с новыми нормативными требованиями и проблем с электропроводкой не случается. Однако в числе многоквартирных домов еще много есть таких, которые построены в те времена, когда и электроприборов мощных не было. Если приходится жить именно в таком здании из «старого фонда», то придется задуматься над тем, как сделать проводку безопасной. В подобных домах ее часто выполняли кабелем с алюминиевыми жилами, да и сечение 2,5 мм уже не способно пропускать ток необходимой величины.
Выбирать сечение кабеля для электропроводки в квартире придется в нескольких случаях:
- полная замена электропроводки в квартире вследствие негодности;
- ремонт электропроводки из-за аварии;
- замена проводки или ее частей для подключения более мощных приборов или оборудования, чем то, на которое рассчитывались старые кабельные линии.
При выборе сечения проводов для монтажа электропроводки в квартире используют тот же принцип, что и для проводки в частном доме. Отличие в том, что в многоквартирных домах мощные потребители практически отсутствуют. Поэтому сечения кабеля с медными жилами 2,5 кв. мм будет вполне достаточно, чтобы обеспечить питанием все электроприборы. Защищать такие цепи рекомендуется автоматическими выключателями, рассчитанными на 16 А.
А цепи для освещения можно изготовить из кабеля сечением 1,5 кв. мм. Так как в современных светильниках используют лампы с низким энергопотреблением – люминесцентные или светодиодные, проводка будет служить исправно долгие годы. Защищать такие линии освещения нужно автоматами, рассчитанными на ток не более 10 А.
Самый «прожорливый» потребитель в квартире, это, как правило, электрический духовой шкаф, который иногда комбинируют с газовой варочной панелью. Мощность «духовки» может достигать 5,0 кВт, поэтому для нее лучше провести прямо от вводного щита отдельную линию кабелем с сечением жил 4,0 кв. мм, защитив ее автоматом на 25 А. При условии «невмешательства» в стандартную проводку, такую линию можно смонтировать без согласования с контролирующими органами.
Чтобы обеспечить комфорт и безопасность при проживании в частном доме или в квартире, выбор сечения электропроводки должен быть результатом тщательного расчета. Может оказаться, что всего один забытый при расчете потребитель потребует изменения сечения кабеля. Устройство же отдельной линии для него может оказаться невозможным без нарушения отделки, особенно, если проводка выполнена скрытым способом.
Расчет сечения медных проводов и кабелей

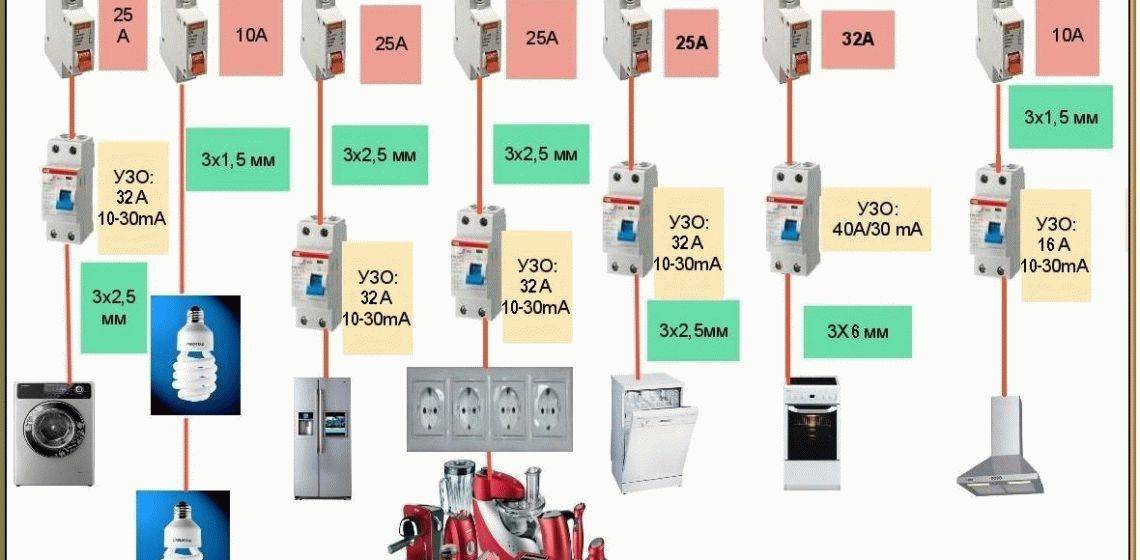

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

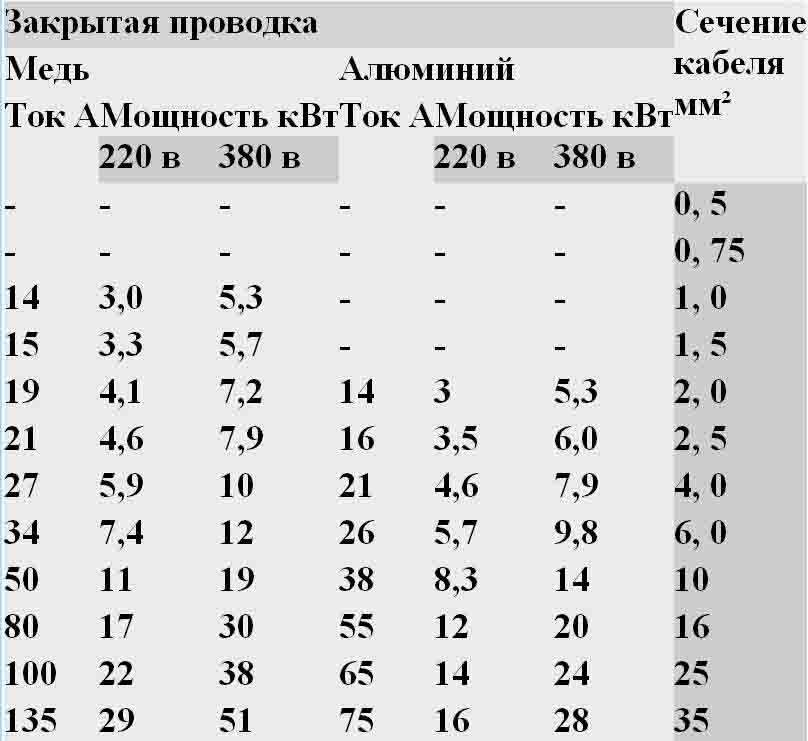

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Для чего проводится расчёт сечения провода
Изначально важно отметить, что проведение этой несложной процедуры просто необходимо для обеспечения полной безопасности не только для самого объекта недвижимости, но и для находящихся в нём людей и оборудования. Человечество пока не придумало более удобный способ передачи электроэнергии до конечного потребителя, чем по проводам
Многие люди ежедневно нуждаются в квалифицированных услугах электрика, ведь кому-то нужно поменять розетки, подключить новые светильники, а кто-то нуждается в комплексной замене электропроводки
Исходя из этого, получается, что расчёт кабеля по мощности необходим даже для установки обычного светильника
Многие люди ежедневно нуждаются в квалифицированных услугах электрика, ведь кому-то нужно поменять розетки, подключить новые светильники, а кто-то нуждается в комплексной замене электропроводки. Исходя из этого, получается, что расчёт кабеля по мощности необходим даже для установки обычного светильника.
Несоблюдение элементарных норм может привести к разрушению целостности проводки, что может спровоцировать короткое замыкание или даже поражение человека электрическим током. Если в процессе выбора кабеля была допущена ошибка, и был приобретён кабель с меньшим диаметром проводника, это приведёт к постоянному перегреву проводки и разрушению изоляционного слоя. Конечно, все это отрицательно влияет на продолжительность эксплуатации электропроводки. Довольно часто встречаются ситуации, когда после успешного монтажа уже через месяц проводка просто переставала правильно функционировать, из-за чего требовалось незамедлительное вмешательство специалиста.
Основы сортировки
Единственный способ качественно подобрать в квартиру или дом провод по сечению токоведущей жилы – знать какой мощности к нему будут подключаться приборы. Еще такой метод называют «по нагрузке», так как в электрических схемах все подключенные приборы рассматриваются как нагрузка или сопротивление.
Сначала необходимо определить мощность приборов. Это можно сделать несколькими способами:
- найти в техническом паспорте устройства информацию о ней;
- мощность указывается на самих приборах – обычно ее указывают на пластинах или стикерах из металла, хотя могут и просто нанести маркировку на корпус.
- замерить силу тока при работе и высчитать мощность – экзотический способ, который применяется в исключительных случаях, когда нужны точные результаты.
Если прибор сделан в России, Украине или Беларуси мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если изделие европейского, азиатского или американского производства, буквой – W. Используемая нагрузка на таких устройствах обозначают как “ТОТ” или “ТОТ МАХ”.
Если не удалось точно установить мощность прибора, можно взять для расчета среднестатистические данные.
При этом следует помнить, что параметры в них указаны в большом диапазоне, а это значит, что выбранный по меньшему значению кабель может не соответствовать требованиям.
Это значит, что в таком случае надо учитывать максимально возможную мощность приборов и подобрать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреваться в процессе эксплуатации, вплоть до возгорания изоляции.
Влияние рабочих параметров на расчет
Чтобы определить, какой толщины должен быть кабель для прокладывания функциональной и безопасной проводки, можно ориентироваться на основные рабочие показатели электрической сети (напряжение, сила тока, потребляемая мощность). Однако каждый из этих способов имеет небольшие особенности, которые необходимо учитывать. Рассмотрим их по отдельности.
Напряжение
При расчете сечения кабеля по напряжению ключевое значение имеет тип сети по количеству фаз. Как мы знаем, стандартная бытовая сеть имеет 1 силовую фазу с напряжением 220 вольт, а в производственной деятельности и на высоконагруженных объектах применяется трехфазная сеть – с напряжением 380 вольт. Отличается и строение силового кабеля:
- в однофазном – 3 жилы: фаза, ноль, заземление;
- в трехфазном – 5 жил: 3 фазы, ноль, заземление.
Это накладывает определенные особенности на монтаж электросети, связанные с разводкой питания на автоматы и выделенные линии. К примеру, от силового щитка частного дома идет одна ветка для освещения и подачи электроэнергии в гараж, потребляемая мощность которого составляет 18 киловатт. И именно здесь возникает различие:
- В однофазной сети кабель будет принимать на себя всю нагрузку ветви, равную 18 кВт. То есть при использовании медного провода его сечение должно быть равно 16 или 25 мм2 (для скрытой и отрытой проводки).
- В трехфазной сети кабель будет состоять из трех питающих жил, каждая их которых будет находиться под нагрузкой в 6,6 кВт. То есть площадь сечения каждой из них может составлять 1 мм2, а суммарная – 3мм2.
Например, мы прокладываем электрическую сеть в квартире, подключенной к однофазной сети с напряжением 220В. Для питания электроплиты с номинальной мощностью в 5 кВт от распределительного щитка будет проведена отдельная ветка с автоматикой. Согласно таблице для этого нужно использовать медный кабель с площадью сечения в 2,5 мм2. Алюминиевые провода для питания таких устройств лучше не использовать совсем – их свойства могут изменить в худшую сторону под воздействием сильной нагрузки.
Сила тока
Чтобы узнать, какие провода подойдут для использования на определенном участке цепи, можно провести расчеты по силе тока. Некоторые электрики в данной ситуации производят примерный расчет, считая, что на один квадратный миллиметр сечения должно приходиться 10А тока, однако такой способ не слишком точен, поскольку подходит только для однофазных сетей и кабелей с площадью сечения до 6 мм2. Поэтому мы рассмотрим, как правильно и точно выбрать кабель исходя из величины номинального тока.
Чаще всего на корпусе электроприборов или в технической документации указывается их номинальная мощность, с помощью которой мы можем вычислить мощность и, следовательно, нагрузку. Сложив токовые нагрузки всех электроприборов, получим суммарную мощность. Исходя из этой величины, надо будет выбирать провод. Например, в участок сети включены две ламы мощностью по 100Вт и четыре – по 40Вт, а также 1200Вт микроволновка и 2200Вт электрический чайник. Суммарная мощность нагрузки в такой цепи составит 3760Вт или 3,76 кВт. Для расчета сечения кабеля понадобится стандартная формула нахождения силы тока.
I= P/U
P – сопротивление (общая мощность); U – напряжение сети; I – сила тока
I= 3760Вт/220В= 17,09 А
Токовая нагрузка на нашем участке сети составляет 17,09А. В выборе подходящего кабеля нам поможет таблица нагрузок, использовавшаяся в способах выше. Обращаемся к ней и видим, что в однофазной сети с напряжением в 220В можно использовать медный кабель с сечением 1,5 мм2 или алюминиевый с сечением 2,5 мм2. Для сети с напряжением 380В эти показатели аналогичны – существенная разница в требуемой толщине кабелей между трех- и двухфазными сетями становится заметной только при нагрузке выше 25А.
Не забывайте, что выбор проводников по длительно допустимому току необходимо производить с округлением в большую сторону. Если, например, суммарная нагрузка составляет 22,5 А, следует брать кабель с сечением не ниже этого значения. Согласно таблице это будет 2,5 мм2 для медных проводов и 4 мм2 – для алюминиевых. Такое соотношение закономерно для двух этих материалов, так как медь обладает более высокой пропускной способностью.
Кабель ПУНП
Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.
Расшифровка ПУНП, следующая:
- П — провод;
- УН — универсальный;
- П — плоской формы.
Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.
Сечение кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².
Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).
Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Быстрый подбор: полезные стандарты и соотношение
Для экономии времени, расчеты обычно сводят в таблицы, тем более, что номенклатура кабельных изделий довольно ограничена. В следующей таблице приводится расчет сечения медного и алюминиевого проводов по потребляемой мощности и силе тока в зависимости от предназначения — для открытой и закрытой проводки. Диаметр получается как функция от мощности нагрузки, металла и типа проводки. Напряжение сети считается равным 230 В.
Таблица дает возможность быстро выбрать сечение или диаметр, если известна мощность нагрузки. Найденное значение округляется в большую сторону до ближайшего значения из номенклатурного ряда.
В следующей таблице сведены данные допустимых токов по сечениям и мощности материалов кабелей и проводов для расчета и быстрого выбора наиболее подходящих:
Выводы
Электрокабели, представленные на строительном рынке имеют большой разброс цен. Но на электропроводке не стоит экономить. Потому как дешевые изделия говорят о том, что при изготовлении кабеля были применены низкокачественные материалы, или провод имеет сечение меньше, чем указано в маркировке.
Покупая товары китайского производства, нужно быть готовым к тому, что в их составе не медные провода, а омедненные алюминиевые. Это делается для того, чтобы сэкономить и уменьшить расходы на производство. Внешне их практически невозможно отличить от медных изделий, но характеристики у них различаются.
