Проверка лампочки мультиметром: тестирование разных ламп

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

Общие положенияРазрешение на строительство для любого объекта, в том числе многоквартирного дома — итоговый акт,…

Схема системы охлажденияСистема охлаждения приора 16 клапанов инжектор, схема выглядит следующим образом:Рис. 1. Расположение элементов…

Как проверить правильность установки пластиковых окон? На что обратить внимание?Первым делом, при установке пластикового окна,…

Преимущества мезонина в постройке— надстройка искусно маскирует и придаёт дополнительное крепление дымоходной трубе;— практически весь…

Chungatank › Блог › Носовой тент для ПВХ лодки (своими руками) Приветствую всех ! В…

Принцип работыЭлектрический котел с насосом отличается от обычного несколькими дополнительными деталями. В нем присутствуют насос,…

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Галогеновые лампочки

Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.

Что делать, если галогеновая лампочка перестала гореть?

  • для начала стоит проверить напряжение в цоколе осветительного прибора;
  • если с напряжением все в порядке проверке подвергают лампочку.

Последовательность проверки галогеновой лампы

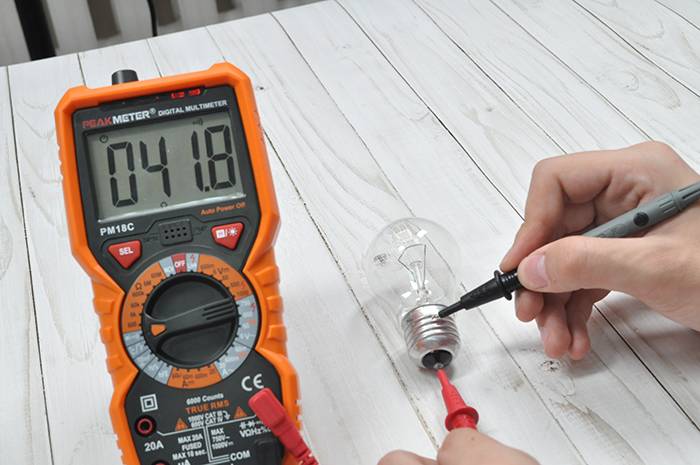

Проверять будем также мультиметром. Для этого устанавливаем на приборе режим для измерения минимального сопротивления.

  • кладем лампочку рядом с прибором;
  • берем щупы в руки;
  • прикладываем к выводам лампочки.

Показания зависят от типа лампочки и от того насколько она остыла после предыдущего включения. Сопротивления также будут разными для бытовой лампы на 220 вольт и для автомобильной на 12 вольт, но в любом случае величина сопротивления будет в пределах от 0.5 Ом до единиц Ом. Если же значение стремится к бесконечности, то лампа признается нерабочей.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Цешка как пользоваться

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Основные причины неисправности диода

Причин поломки может быть несколько. Тестирование делают по специальной методике. Основные причины сбоев:

  1. Тепловой пробой в результате перегрева и деструкция (разрушение) кристалла. Сопровождается горением лакового покрытия и пластмассового корпуса. На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.
  2. Электрический пробой p-n перехода. Прямое рабочее напряжение диода в зависимости от цвета свечения и материалов p-n перехода лежит в диапазоне от 1,5 до 4-4,5 В. Обратное напряжение на несколько вольт больше прямого. Поэтому скачки напряжения могут вызвать его нестабильность на выходе. Если они превышают обратное напряжение диода, возможен пробой.
  3. Механический обрыв. К полупроводниковому кристаллу от контактов корпуса ток подводят серебряные или золотые проволочки. От вибрации или ударов может произойти их обрыв.
  4. Деградация. Постепенное снижение характеристик светодиода, прежде всего яркости и оттенка свечения. Падение яркости нормируется 30, 50 и 70% от первоначальной. На 5-10% яркость падает в течение первой 1000 часов работы у большинства устройств. Падение яркости на 50 – 70% требует замены лампы, модуля, линейки или ленты. Иногда оно происходит за 15 – 20 тысяч часов.


На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.

Деградация идет в люминофорах белых светодиодов и в элементах вторичной оптики – линзах, встроенных в корпус или монтируемых на его поверхности. Под действием света линзы мутнеют, снижаются светопропускание и световой поток.

Так же проверяли замыкания проводов в кабеле между собой. Способ использовали и после проверки звонка амперметром. Название операции закрепилось у электриков, а потом перешло в электронику. Только использовали не звонок, а тестер, который называли по-разному – АВОметр, омметр, мультиметр.


Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Проверить исправность светодиода мультиметром можно прямо на плате или выпаяв его. Прибор используют для проверки цепей постоянного и переменного тока. Им измеряют напряжение, сопротивление резисторов в режиме омметр, исправность и работоспособность конденсаторов, выпрямительных диодов, p-n-p и n-p-n транзисторов и другое.


Проверка диода мультиметром.

Красный щуп и провод мультиметра – это цепь положительного полюса или «+» источника питания и анода диода. Черные провод и щуп – цепь, связанная с катодом и отрицательным полюсом источника. Мультиметр включен на режим измерения постоянного тока в диапазоне от 0 до 20 мА или 0,02 А. На табло мультиметра высветилось 15,7 мА, что означает что диод открыт и его рабочий ток составляет указанную величину. Светодиод обычной яркости при такой силе тока должен светиться и немного греться.

При подаче напряжения напрямую без ограничения тока возможно превышение рабочего значения и тепловой пробой диода.

Электрические параметры светодиодов

Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):

1) падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;

2) номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;

3) мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.

В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток.

Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.

Проверка светодиодной лампы

Для того чтобы проверить светодиодную лампу потребуется аккуратно снять рассеиватель. Затем перевести измерительный прибор в режим измерения сопротивления до 200 Ом. В этом случае на щупах тестера будет небольшое напряжение, которое не в состоянии полностью зажечь светодиод, но слегка подсветить его вполне возможно.

При такой проверке важно соблюсти полярность. В точке вывода электричества от внутреннего блока питания, как правило, указывается «+» и «−»

Полупроводники подключаются последовательно, поэтому чтобы их проверить необходимо поочередно подключить щупы к каждому элементу (со стороны «плюса» подключается красный щуп). В первую очередь следует прозвонить элементы, на поверхности которых есть темные пятна.

Не лишней будет информация о том, как проверить светодиодную лампочку, если каждый элемент «отзовется» на прикосновение щупов мультиметра небольшим свечением. В этом случае прозванивают провода от цоколя, до платы питания. Также следует проверить исправность транзистора и диодного моста.

Если в результате проверки будет выявлены неисправности внутренних элементов, то энергосберегающую лампу дешевле заменить, чем тратить время на поиск подходящих электрических деталей.

Диагностика неисправности лампы подсветки монитора
Как проверить лампу подсветки монитора правильно, зависит от того, какой тип осветительных элементов используется в экране компьютера. Для выполнения этой задачи могут применяться:

  • CCFL (флуоресцентные лампочки).
  • Светодиоды.

Флуоресцентные лампочки подсветки экрана можно проверить с помощью специального тестера. Светодиоды проверяются таким же образом, как и при диагностике полупроводниковых ламп, работающих от сети. Если подключить щупы к элементам соблюдая полярность, то они начнут немного светиться (в режиме измерения сопротивления до 200 Ом).

Основная проблема при выполнении диагностической операции — добраться до осветительных элементов

При выполнении работы следует соблюдать осторожность, ведь даже в отключенном мониторе может оставаться опасное для жизни напряжение

Проверка супрессора (TVS-диода)

Защитный диод, он же  ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:

Увеличение  входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя.  Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.

Теперь о проверке. Она ничем не отличается от обычного диода. Правда есть исключение – диоды Зенера, которые также можно отнести к TVS семейству, но по сути это быстрый стабилитрон, работающий по «механизму» лавинного пробоя (эффект Зинера).  Но, проверка работоспособности скатывается к обычной прозвонке. Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку (годная она или нет) пытаясь поджечь.

Проверка светодиода мультиметром

Чтобы проверить светодиод, часто пользуются мультиметром. Тумблер устанавливают на режим прозвонки. Щупы присоединяют к выводам, следя за информацией на экране. При проведении проверки светодиода обязательно соблюдают полярность. К минусовому выводу (катоду) присоединяют черный щуп, а к плюсовому (аноду) – красный щуп тестера.

Исправный элемент будет светиться. Если перепутать положение анода и катода, на табло появится цифра 1. Таким способом удобно проверять маломощные led-диоды (0,5 Ватт).

Если на панели тестера есть разъем для проверки npn и pnp транзисторов, исправность светодиода прозванивают без щупов, переустановив тумблер в положение «HFE»

При такой проверке неважно, какой режим установлен на тестере, главное – выбрать необходимые гнезда:

  • если диод проверять прозвонкой в гнездах обозначенных «pnp», в гнездо «C» (коллектор) помещают катод, а в гнездо «E» (эмиттер) – анод;
  • для прозвонки в отверстиях с надписью «npn» полярность изменяют: в отверстие «C» вставляют анод, в «E» — катод.

Тестером проверяют светодиоды, контакты которых зачищены от припоя. Если на приборе режим прозвонки отсутствует, переключатель устанавливают на 1 Ом. Исправный led-диод будет сиять.

Проверка лампы накаливания

В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.

Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.

Как проверить лампу мультиметром (последовательность действий):

  • Перевести мультиметр в режим «прозвона».
  • Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).

Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.

Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.

С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.

Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.

Проверяем светодиодную лампу

Мультиметр позволяет прозвонить цветные, стандартные и сверхяркие диоды.

Светодиодная лампа с цоколем Е27

Эти лампочки имеются в большинстве современных люстр и других устройств освещения. Для проверки на исправность (или же неисправность) светодиода делаем следующее:

  1. При помощи старой банковской карты (пластиковой) избавляемся от рассеивателя, который находится между корпусом и самим светодиодом.
  2. Пластик постепенно продвигаем по линии склейки. Чтобы шов легче поддавался, его можно нагреть при помощи технического фена.
  3. Вскрываем плату.
  4. Прижимаем щупу к светодиодам и ждём, пока они не начнут тускло светиться.

Если никакого свечения не появилось, лампочку пора менять.

Мощные светодиоды

В гирляндах обычно используют светодиоды синего, жёлтого и белого цвета. Для их тестирования щупы не применяются, вместо этого их размещают в транзисторных гнёздах. Делается всё следующим образом:

  1. Сначала нужно определить какая у СМД распиновка.
  2. В нижней части мультиметра находим восемь гнёзд.
  3. Размещаем щупы: для анода используем гнездо Е, а для катода — гнездо С.
  4. Открываем PNP, на эмиттер Е подаётся заряд положительного значения. Если светодиод рабочий, то он загорится.
  5. Далее полярность меняем для NPN транзисторов. Устанавливаем анод в С отверстие, катод ставим в отверстие Е.

Проверяем лампу накаливания

Лампы накаливания на 220 В работают в сетях переменного тока, поэтому полярность при их прозвонке не важна.

Проверяем в режиме прозвонки

Один из щупов замыкаем на центральный контакт. Второй — на корпус цоколя сбоку, где у цоколя резьба. Если лампа рабочая, прозвучит звуковой сигнал, а дисплей отобразит сопротивление. Как правило, нижний предел составляет около 3 Ом, верхний — порядка 200 Ом.

Проверяем в режиме измерения сопротивления

Прозвонка в режиме замера сопротивления поможет не только диагностировать работоспособность лампочки, но и приблизительно определить потребляемый ток, что выведет на потребление. Это может быть полезно, когда о мощности лампы можно только догадываться по причине утраты маркировки.

Следует помнить, что неплотный контакт щупов с цоколем повышает сопротивление. Поэтому, при сомнениях, мощность лампы скорее ниже, а не выше. Для измерения сопротивления лампы переводим селектор мультиметра в сектор измерения сопротивления. Ставим на 200 Ом. Приведённая ниже таблица справедлива для ламп с номинальным напряжением 220 В и цоколями E27 или E14.

Сопротивление, Ом15090-10060-6545-4035-3025-28
Мощность, Вт25406075100150

Если при измерении единица на дисплее прибора не меняется на другое число — лампа неисправна, внутри обрыв.

Красной стрелкой указано положение измерений в пределах до 200 Ом

Пример того, как прозвонить или измерить сопротивление спирали лампы накаливания

По указанной выше методике замерьте сопротивление спирали на лампе. Не вдаваясь для расчетов в математические формулы, сравнить отношение сопротивления к мощности лампы можно по заранее составленной таблице.

Таблица отношения мощности к сопротивлению спирали лампы накаливания в 200 В

Вт
15025
8540
6360
4875
38100
27150

Погрешность сопротивления может составлять ± 2–3 Ом.

Лампы накаливания в транспортных средствах на 12 В проверяются аналогичным способом, только надо учитывать, что в некоторых случаях в фарах они имеют две спирали, для дальнего и ближнего света. Можно проверить трубчатые люминесцентные лампы, в них также две спирали на краях между электродами.

Конструкция люминесцентной трубчатой лампы

Но не пытайтесь тестером, используя в домашних условиях эту методику, проверять компактные люминесцентные, экономичные галогеновые и светодиодные лампы с патронами стандарта Е27 и Е14. В этих конструкциях присутствует схема, электронный блок подключения и запуска, поэтому проверка осуществляется по другой системе. Вопрос проверки таких лампочек мультиметром или другим способом требует отдельного, детального рассмотрения.

Можно ли проверить индикаторной отверткой

Для тестирования лампочки на работоспособность можно воспользоваться индикаторной отверткой. От полноценного тестера это устройство отличается лишь тем, что внутри у него есть батарейки. Исправность отвертки можно проверить, коснувшись пальцами контактов из металла, которые находятся на ее торцах. При касании светодиод-индикатор должен загореться.

Проверка лампы с помощью отвертки-индикатора выполняется по следующей схеме:

  1. Осветительное устройство нужно взять в одну руку за боковой контакт.
  2. Во вторую руку необходимо взять отвертку-индикатор и дотронуться ее стержнем до контакта в центре лампы, а одним из пальцев – торцевой части отвертки. В результате получится замкнутая цепь (через лампу, отвертку-индикатор и человеческое тело). Длительность тестирование – 2-3 секунды.

Индикаторной отверткой невозможно проверить автомобильные люминесцентные и светодиодные лампы. Такие осветительные устройства можно протестировать только с помощью подачи электричества на их контакты. При отсутствии специализированных знаний в сфере электрики, эту работу лучше доверить опытным специалистам.

Неполадки и их устранение

Определить перегорание люминесцентной лампы можно по нескольким факторам:

  • лампа не включается при подаче напряжения;
  • при запуске наблюдаются кратковременные мерцания, постепенно переходящие в равномерное свечение;
  • прибор долго мерцает, но не может разгореться в полную силу;
  • при работе слышен сильный гул;
  • лампочка работает, однако во время свечения наблюдаются мерцания и пульсации.

Лампа в момент пульсации

Полный отказ от включения повод проверить прибор. Но при мерцании пользователи откладывают диагностику и ремонт на неопределенный срок. Делать этого не рекомендуется, т.к. пульсирующее свечение некомфортно и негативно действует на зрение.

Перед началом проверки убедитесь, что проблема в лампе, а не в светильнике. Для проверки подключите к светильнику заведомо исправную колбу.

Люминесценты: как работает устройство

Все дневные люминесцентные изделия делят по оттенкам и степени яркости на:

Для дома подойдут желтоватые. Они успокаивают, не вызывают раздражения. Для офиса выбирают теплые – такие настраивают на кропотливую работу. Для производственных и общественных учреждений – холодные, стимулирующие органы зрения, возбуждающие нервные окончания.

“Холодная” лампа стимулирует и раздражает, устанавливается, например, в больницах

При монтаже может понадобится детектор скрытой проводки.

Работает устройство следующим образом:

  • электроток с помощью дросселя воздействует на спиральные электроды;
  • электроды быстро (за 2-3 секунды) нагреваются;
  • электроды нагревают ртуть, которая начинает испаряться;
  • внутри колбы образуется ртутный газ (пары);
  • газ стимулирует люминофор;
  • люминесцентная лампочка «загорается».

Чтобы ток воздействовал на электроды с требуемой силой, необходим дроссельный элемент. Он способствует «розжигу» спиральных электродов. Выглядит как индукционная катушка с сердечником.

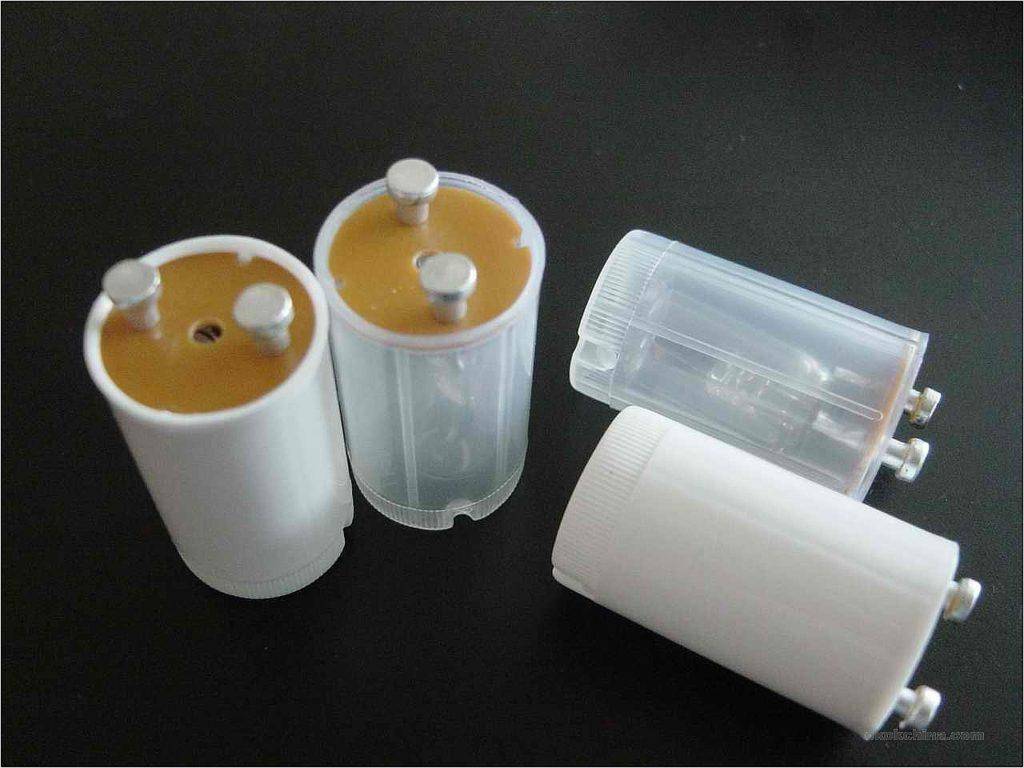

Чтобы люминесцентная лампа не перегрелась, внутри имеется стартер. Представляет собой неоновую лампочку. Необходим, чтобы разомкнуть цепь и отключить поступление тока, когда спирали-электроды достаточно нагрелись. Процесс происходит автоматически.
