Как произвести расчет ветрогенератора: формулы + практический пример расчета

Расчет мощности ветрогенератора

В большинстве случаев, процесс целесообразности монтирования ветряных станций будет зависеть от средних скоростей ветра в определенной местности. Монтирование ветряных установок является оправданной при минимальной силе ветра четыре метра в секунду. При скорости ветра девять-двенадцать метров в секунду, ветряная установка будет работать на максимальных оборотах.

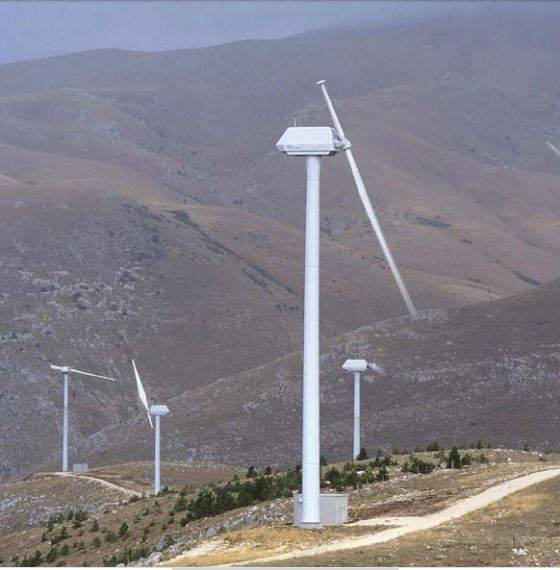

Горизонтальный ветрогенератор

Кроме того, мощность таких устройств также зависит от поверхностей используемых лопастей и от диаметрального размера роторного устройства. При известных средних скоростях ветра по данному региону, можно подобрать необходимый генератор, используя определенную величину размера винта.

Расчет производится по формуле: Р=2D*3V/7000 кВт, в которой P является мощностью, D является диаметральным размером винтового устройства, а такой параметр, как V, обозначает силу ветра в метрах в секунду. Но такая формула подходит только для ветрогенераторов горизонтального назначения.

Расчёт винтов ветряных установок

При конструировании ветряка обычно применяются два вида винтов:

  1. Вращение в горизонтальной плоскости (крыльчатые).
  2. Вращение в вертикальной плоскости (ротор Савониуса, ротор Дарье).

Конструкции винтов с вращением в любой из плоскостей можно рассчитать при помощи формулы:

Z= L*W/60/V

Для этой формулы: Z – степень быстроходности (тихоходности) винта; L – размер длины описываемой лопастями окружности; W – скорость (частота) вращения винта; V – скорость потока воздуха.

Такой выглядит конструкция винта под названием «Ротор Дарье». Этот вариант пропеллера считается эффективным при изготовлении ветрогенераторов небольшой мощности и размеров. Расчёт винта имеет некоторые особенности

Отталкиваясь от этой формулы, можно легко рассчитать число оборотов W – скорость вращения. А рабочее соотношение оборотов и скорости ветра можно найти в таблицах, которые доступны в сети. Например, для винта с двумя лопастями и Z=5, справедливо следующее соотношение:

Число лопастейСтепень быстроходностиСкорость ветра м/с
25330

Также одним из важных показателей винта ветряка является шаг. Этот параметр можно определить, если воспользоваться формулой:

H=2πR* tg α

Здесь: 2π – константа (2*3.14); R – радиус, описываемый лопастью; tg α – угол сечения.

Принцип работы

Дальше сила вращения преобразуются в электричество, которое аккумулируется в батарее. Чем сильнее поток воздуха, тем быстрее крутятся лопасти, производя больше энергии. Поскольку работа ветрогенератора основана на максимальном использовании альтернативного источника энергии, одна сторона лопастей имеет закругленную форму, вторая – относительно ровная. Когда воздушный поток проходит по закругленной стороне, создается участок вакуума. Это засасывает лопасть, уводя её в сторону. При этом создается энергия, которая и заставляет раскручиваться лопасти.

Схема работы ветрогенератора: показан принцип преобразования энергии ветра и действия внутренних механизмов

Во время своих поворотов винты также вращают ось, соединённую с генераторным ротором. Когда двенадцать магнитиков, закреплённых на роторе, вращаются в статоре, создаётся переменный электрический ток, имеющий такую же частоту, как и в обычных комнатных розетках. Это основной принцип того, как работает ветрогенератор. Переменный ток легко вырабатывать и передавать на большие расстояния, но невозможно аккумулировать.

Принципиальная схема ветрогенератора

Для этого его нужно преобразовать в постоянный ток. Такую работу выполняет электронная цепь внутри турбины. Чтобы получить большое количество электроэнергии, изготавливаются промышленные установки. Ветровой парк обычно состоит из нескольких десятков установок. Благодаря использованию такого устройства дома, можно получить существенное снижение расходов на электроэнергию. Принцип действия ветрогенераторов позволяет применять их в таких вариантах:

  • для автономной работы;
  • параллельно с резервным аккумулятором;
  • вместе с солнечными батареями;
  • параллельно с дизельным или бензиновым генератором.

Если поток воздуха движется со скоростью 45 км/час, турбина вырабатывает 400 Вт электроэнергии. Этого хватает для освещения дачного участка. Данную мощность можно накапливать, собирая её в аккумуляторе.

Специальное устройство управляет зарядкой аккумуляторной батареи. По мере уменьшения заряда вращение лопастей замедляется. При полной разрядке батареи лопасти снова начинают вращаться. Таким способом зарядка поддерживается на определённом уровне. Чем сильнее воздушный поток, тем больше электроэнергии может произвести турбина.

Общие рекомендации

Очевидно, что для выбора наиболее оптимального диаметра винта ветрогенератора необходимо знать среднюю скорость ветра на месте планируемой установки. Количество электроэнергии, произведенной ветряком возрастает в кубическом соотношении с повышением скорости ветра. Например, если скорость ветра увеличится в 2 раза, то кинетическая энергия, выработанная ротором, увеличится в 8 раз. Поэтому можно сделать вывод, что скорость ветра является самым важным фактором, влияющим на мощность установки в целом.

Для выбора места установки ветрогенерирующей электроустановки наиболее подойдут участки с минимальным количеством преград для ветра (без больших деревьев и построек) на расстоянии от жилого дома не менее 25-30 метров (не забывайте, что ветрогенераторы весьма громко гудят во время работы). Высота расположения центра ротора ветряка должна быть не менее чем на 3-5 метров выше ближайших построек. На линии ветреного прохода деревьев и построек быть не должно. Для расположения ветрогенератора наиболее подойдут вершины холмов или горные хребты с открытым ландшафтом.

В случае, если ваш загородный дом не планируется подключать к общей сети, то следует рассмотреть вариант комбинированных систем:

  • ВЭС + Солнечные батареи
  • ВЭС + Дизель

Комбинированные варианты помогут решить проблемы в регионах, где ветер переменчивый или зависит от времени года, а также данный вариант является актуальным для солнечных батарей.

Перспективы и возможности ветрогенераторных установок

Ветроэнергетика переживает второе рождение. Из экзотических видов, применяемых в отдельных регионах планеты, где нет возможности применять другие способы производства электричества, ветроэнергетика становится полноценным видом добычи энергии.

Кроме того, весьма привлекателен сам источник. Потоки ветра обладают огромными запасами кинетической энергии, который никогда не иссякнет. В отличие от углеводородов или радиоактивных источников, ветер будет существовать всегда, пока на Земле есть атмосфера. Пользование таким источником абсолютно бесплатно, ограничивается только возможностями оборудования. Привлекательность источника, имеющего такие свойства, бесспорна и не требует никаких дополнительных аргументов.

Современные ветрогенераторы имеют достаточную производительность, чтобы обеспечивать большие количества потребителей. Такие страны, как Дания, Германия, США, Индия и Китай обладают крупными ветровыми электростанциями, играющими важную роль в энергообеспеченности этих стран.

Так, Китай имеет самую мощную на сегодня ВЭС, способную по производительности соперничать с гидроэлектростанциями, лидирующими среди всех разновидностей электростанций. Немного отстают индийские станции, имеющие несколько мощных станций с большим количеством ветроагрегатов.

Между тем активно ведутся разработки небольших установок, позволяющих снабжать энергией отдельные пункты, дома, экспедиционные отряды и т.д. Возможность автономного обеспечения энергией от устройства, перевозимого с собой или установленного рядом с домом, дает полную независимость от поставщиков энергии, роста тарифов и иных неудобств централизованного энергоснабжения.

Расчет мощности ветрогенератора

Самостоятельное изготовление ветряка также нуждается в предварительном расчете. Никому не хочется потратить время и материалы на изготовление неведомо чего, хочется иметь представление о возможностях и предполагаемой мощности установки заранее. Практика показывает, что ожидания и реальность между собой соотносятся слабо, установки, созданные на основе приблизительных прикидок или предположений, не подкрепленных точным расчетами, выдают слабые результаты.

Поэтому обычно используются упрощенные способы расчетов, дающие достаточно близкие к истине результаты и не требующие использования большого количества данных.

Формулы для расчёта

Для расчета ветрогенератора надо произвести следующие действия:

  • определить потребность дома в электроэнергии. Для этого необходимо подсчитать суммарную мощность всех приборов, аппаратуры, освещения и прочих потребителей. Полученная сумма покажет величину энергии, необходимой для питания дома
  • полученное значение необходимо увеличить на 15-20 %, чтобы иметь некоторый запас мощности на всякий случай. В том, что этот запас нужен, сомневаться не следует. Наоборот, он может оказаться недостаточным, хотя, чаще всего, энергия будет использоваться не полностью
  • зная необходимую мощность, можно прикинуть, какой генератор может быть использован или изготовлен для решения поставленных задач.  От возможностей генератора зависит конечный результат использования ветряка, если они не удовлетворяют потребностям дома, то придется либо менять устройство, либо строить дополнительный комплект
  • расчет ветроколеса. Собственно, этот момент и является самым сложным и спорным во всей процедуре. Используются формулы определения мощности потока

Для примера рассмотрим расчет простого варианта. Формула выглядит следующим образом:

P=k·R·V³·S/2

Где P — мощность потока.

K — коэффициент использования энергии ветра (величина, по своей сути близкая к КПД) принимается в пределах 0,2-0,5.

R — плотность воздуха. Имеет разные значения, для простоты примем равную 1,2 кг/м3.

V — скорость ветра.

S — площадь покрытия ветроколеса (покрываемая вращающимися лопастями).

Считаем: при радиусе ветроколеса 1 м и скорости ветра 4 м/с

P = 0,3 × 1,2 × 64 × 1,57= 36,2 Вт

Результат показывает, что мощность потока равняется 36 Вт. Этого очень мало, но и метровая крыльчатка слишком мала. На практике используются ветроколеса с размахом лопастей от 3-4 метров, иначе производительность будет слишком низкой.

Что нужно учитывать

При расчете ветряка следует учитывать особенности конструкции ротора . Существуют крыльчатки с вертикальным и горизонтальным типом вращения, имеющие разную эффективность и производительность. Наиболее эффективными считаются горизонтальные конструкции, но они имеют потребности в высоких точках установки.

Не менее важным будет обеспечение достаточной мощности крыльчатки для вращения ротора генератора. Устройства с тугими роторами, позволяющие получать хороший выход энергии, требуют немалой мощности на валу, что может обеспечить только крыльчатка с большой площадью и диаметром лопастей.

Не менее важным моментом являются параметры источника вращения — ветра. Перед производством расчетов следует как можно подробнее узнать о силе и преобладающих направлениях ветра в данной местности. Учесть возможность ураганов или шквалистых порывов, узнать, с какой частотой они могут возникать. Неожиданное возрастание скорости потока опасно разрушением ветряка и выводом из строя преобразующей электроники.

Как сделать расчет ветрогенератора самостоятельно

Для вычисления параметра мощности оборудования, которое будет использоваться на определенной местности, применяются формулы. В первую очередь производится расчет объема энергии, позволяющую выработать ветрогенератором на протяжении года.

Вычисление общей мощности оборудования

Для осуществления задачи выполняются такие действия:

  1. Сначала производятся вычисления. В соответствии с полученными результатами подбирается длина элементов вращения, а также высота башни.
  2. Выполняется анализ средней скорости воздушного потока, характерного для определенной местности. Для этого потребуется специальное оборудование. С его помощью необходимо следить за силой потока воздуха на протяжении нескольких месяцев. При отсутствии прибора можно запросить результаты у представителей местной метеостанции.

Расчет мощности ветрогенератора выполняется по формуле Р=krV 3S/2.

Обозначения символов:

  • r — параметр плотности воздушного потока, при обычных условиях это значение равно 1,225 кг/м3;
  • V — средняя величина скорости ветра, измеряется в метрах в секунду;
  • S — общая площадь воздушного потока, замеряется в метрах;
  • k — параметр эффективности турбины, которая устанавливается в оборудовании;

Используя эти расчеты, можно точно определить величину мощности, необходимой для генераторной установки в конкретной местности. Если покупается фирменное оборудование, то на его упаковке должно указываться, при какой силе воздушного потока работа устройства будет максимально эффективной. В среднем это значение составит в диапазоне от семи до одиннадцати метров в секунду.

Пользователь Одесский инженер подробно рассказал о процедуре сборки генераторного устройства, а также о выполнении расчетов.

Вычисление винтов для ветряной установки

Процедура расчета выполняется по формуле Z=LW/60/V, обозначение символов:

  • Z — величина тихоходности одного винта;
  • L — размер окружности, которую будут описывать элементы вращения;
  • W — скорость прокручивания одного винта;
  • V — скоростной параметр подачи воздушного потока.

С учетом этой формулы производится вычисление количества оборотов. Но для расчета надо учитывать и шаг одного винта оборудования. Он вычисляется по формуле H=2пR* tga.

Описание символов:

  • 2п — константное значение, составляющее 6,28;
  • R — значение радиуса, который будут описывать элементы вращения оборудования;
  • tg a — угол сечения.

Расчет инвертора для ветряного генератора

Перед выполнением этих вычислений надо учесть следующий момент. Если в домашней сети будет использоваться только одна батарея, рассчитанная на 12 вольт, то смысла ставить инвертор нет. Средняя величина мощности дачного участка или частного домовладения составляет около 4 кВт при условии максимальных нагрузок. Для подобной сети число батарей будет не менее десяти, каждая из них рассчитана на 24 вольта. С таким количеством аккумуляторов целесообразно применение инверторного устройства.

Но для данных условий, когда используется десять батарей на 24 вольта, понадобится ветрогенератор, рассчитанный на 3 кВт, не менее. Более слабое оборудование не сможет обеспечить энергией такое число аккумуляторов. Для бытовых приборов подобная мощность может быть слишком высокой.

Расчет мощностного параметра инверторного устройства осуществляется так:

  1. Сначала необходимо суммировать мощностные характеристики всех потребителей энергии.
  2. Затем определяется время потребления.
  3. Вычисляется параметр пиковой нагрузки.

Александр Капустин показал процедуру запуска ветрового генераторного устройства с инвертором.

Рабочие характеристики ветряка

КПД не является единственным качественным показателем работоспособности ветрогенератора. Примечателен факт, что для конечного пользователя сам по себе КПД не представляет практического интереса, поскольку он является слишком обобщенным понятием. Для владельца устройства гораздо интереснее более конкретные и адресные параметры:

  • мощность
  • производительность
  • минимальная и максимальная скорость ветра
  • тип ротора
  • ремонтопригодность
  • высота мачты

На практике может возникнуть интерес и к другим характеристикам установки, в зависимости от степени их влияния на состояние и результаты работы устройства. Для промышленных образцов, изготовленных на заводе, ознакомление с подробными техническими характеристиками не составляет труда — они все указаны в паспорте устройства.

Другое дело, если ветряк создан самостоятельно. Тогда опираться даже на расчетные данные нет смысла, поскольку на практике они могут не подтверждаться и значительным образом отличаться от проектных. Поэтому необходимо всячески тестировать вновь созданный ветрогенератор, испытывая и снимая показания на разных скоростях ветра, режимах работы и прочих условиях функционирования.

Как ветрогенератор питается из альтернативного источника

Ветряки не «питаются» массой воздуха, они настроены на потребление скорости ветра. Другими словами: ветер приближается к ветротурбине с высокой скоростью, а покидается её с меньшей. Разница в скоростях ветра до и после ветрогенератора, определяет, какой объём энергии был усвоен этим устройством.

Некоторые типы ветрогенераторов делают это лучше, некоторые хуже. Но это основная функция ветрогенератора – замедлить ветер.

Грань между эффективностью и ограничением

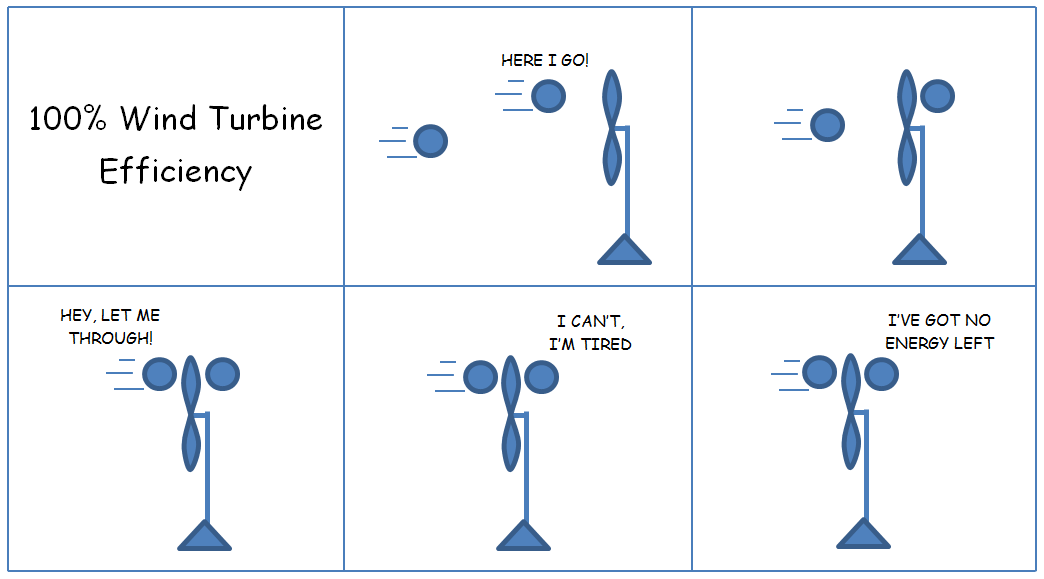

Никогда не верьте утверждениям, что некий ветрогенератор работает с эффективностью 100%. Это значит, что ветер за лопастями ветряка должен полностью остановиться. Абсурдное доказательство наглядно демонстрирует ложное высказывание.

Ветротурбина с идеальным КПД, должна найти тот баланс, где ветер отдаёт энергии столько, чтобы ему осталось только на выход из апертурного окна устройства для дальнейшего движения. КПД в данном случае определяет разницу в скорости ветра до и после турбины, прямо влияя на коэффициент мощности ветряка, который принимает такую формулу: Рвыход= 1/2 × r × S × V3 × КПД.

Максимальный КПД ветротурбины, более 100 лет назад, немецкий учёный Бетц  обосновал в своей фундаментальной научной работе. Взяв за основу вышеприведённую формулу, немец чрезвычайно последовательно обосновал, что максимально из ветра можно извлечь 16/27 энергии. Впоследствии, его расчёты чуть подкорректировал итальянец Лореджо, и получилось что максимальный КПД для ветрогенератора 59%.

Это отчётливо заметно на разнице в принципах работы турбин Савониуса и Дарье. Ведь ветряки Савониуса принимают только толкающую силу ветра, а проекты Дарье используют и аэродинамическую подъёмную силу, повышающую скорость вращения лопастей.

Преимущества ветровых генераторов

Достоинства, характерные для такого оборудования:

  1. Небольшие начальные значения скорости ветрового потока для того, чтобы привести в движение роторный механизм установки. В некоторых современных моделях оборудования данный показатель составляет от 0,3 метров в секунду. Но по факту вертикальные ветрогенераторы начнут эффективно производить энергию при скорости около 3-5 м/сек. Показатель номинальной мощности оборудования будет в случае, когда скоростные значения составят 10-18 метров в секунду.
  2. Работа ветрового генератора не зависит от направления движения ветра. Благодаря особенностям конструкции установка может улавливать воздух независимо от угла.
  3. Вертикальные генераторные установки, как правило, характеризуются пониженным звуковым фоном. На практике этот параметр составляет не более 20 децибел. Также в работе устройств не проявляются частоты, близкие к нижнему порогу — инфразвук, негативно влияющий на здоровье. Поэтому установка оборудования возможна в непосредственной близости с жилыми домами.
  4. Во время функционирования ветрогенераторы практически не вырабатывают электромагнитное излучение. Работа конструкции не создает разрушительных вибраций.
  5. Оборудование неопасно для птиц, поскольку ими оно воспринимается как одно препятствие. Это весомое преимущество по сравнению с горизонтальными ветрогенераторами. Лопасти таких устройств птицы не ассоциируют с препятствиями, в результате сталкиваются с ними.
  6. Благодаря конструктивным особенностям вертикальное оборудование не нуждается в использовании дополнительных механизмов для осуществления запуска. Роторный узел начинает вращаться, как только ветровой поток достигнет минимального значения для старта установки.
  7. Работа ветрогенератора возможна в любых климатических условиях. Такое оборудование позволяет противостоять даже сильному ветру, вплоть до урагана.
  8. Простота использования и обслуживания агрегатов. Ветрогенераторы характеризуются упрощенной системой управления и минимальными расходами при эксплуатации, которые требуются для поддержания рабочего состояния. Благодаря этому оборудование все чаще используется в частных домах.

Пользователь Одесский инженер подробно рассказал о достоинствах и недостатках, характерных для генераторных установок.

Расчёт диаметра дисков генератора

Оптимальное расположение магнитов по кругу должно быть с расстоянием между магнитами равным половине ширины магнитов. У меня магниты 50×30×10 мм. Ширина магнитов 30 мм, прибавляем половину ширины (30+15=45 мм), и умножаем на 8 магнитов, и делим на π(3.14). Внутренний диаметр по магнитам (30+15*8:π= 114.5 мм) равен 114мм. Чтобы узнать внешний диаметр нужно прибавить высоту магнитов, у меня высота магнитов 50 мм. Значит (114+50+50=214 мм). Теперь я знаю диаметр дисков, я сделаю диски диаметром не 214 мм, а 220 мм, добавлю 6мм в диаметре.Для примера:

если вы хотите например поставить по 12 магнитов на дисках, а магниты размером 40×40×10 мм, то тогда получится (40+20*12:π+40+40) диаметр 309мм. Или если магниты 45*25*8 мм, то (45+22,5*12:π+45+45) диаметр дисков получится 347 мм

В общем не важно какие по размерам магниты, и их число по кругу, диаметр дисков строится от ширины магнитов, и расстояния между магнитами должно быть равным половине ширины магнитов

У меня получилось вот так, я рисовал не на бумаге, а в планшете. Потом снова придётся рисовать уже на реальных дисках. Я думаю проблем с разметкой на дисках быть не должно, размечается диск на секторы, в моём случае на 8 секторов, и наклеиваем магниты.

>

От чего зависит КПД ветрогенератора?

Как уже говорилось, КПД ветрогенератора является производным от его технического состояния, вида турбины, конструктивных особенностей данной модели. Из школьного курса физики известно, что КПД — это отношение полезной работы к общей работе. Или отношение энергии, затраченной на выполнение работы, к энергии, полученной в результате.

В этом отношении возникает интересный момент — используемая энергия ветра получена совершенно бесплатно, никаких усилий со стороны пользователя приложено не было. Это делает КПД чисто теоретическим показателем, определяющим чисто конструктивные качества устройства, тогда как для владельцев в большей степени важны эксплуатационные характеристики

То есть, возникает ситуация, в которой КПД не столь важен, все внимание отводится чисто практическим задачам

Тем не менее, при изменениях рабочих параметров в ту или иную сторону, автоматически меняется и КПД, что свидетельствует о его взаимосвязанности с общим состоянием устройства.

Коэффициент использования энергии ветра

Следует отметить, что для ветрогенераторов существует свой, специфический показатель эффективности — КИЭВ (Коэффициент Использования Энергии Ветра). Он обозначает, какой процент воздушного потока, проходящего в рабочем сечении, непосредственно воздействует на лопасти ветряка. Или, если говорить более наукообразно, он демонстрирует отношение мощности, полученной на валу устройства, к мощности потока, воздействующего на ветровую поверхность рабочего колеса. Таким образом, КИЭВ является специфическим, применительным только для ветрогенераторов, аналогом КПД.

На сегодняшний день значения КИЭВ от изначального 10-15 % (показатели старинных ветряных мельниц) возросли до 356-40 %. Это связано с усовершенствованием конструкции ветряков и появлением новых, более эффективных материалов и технических деталей, узлов, способствующих уменьшению потерь на трение или прочие тонкие эффекты.

Теоретические исследования определили максимальный коэффициент использования энергии ветра равным 0,593.

Какие конструкции имеют наивысший КПД?

На сегодня наивысший КПД горизонтальных ветровых установок, обладающих большей эффективностью, чем вертикальные ветряки, равен 0,4. Для вертикальных устройств среднее значение считается равным 0,38, т.е. показатели близки и не находятся на большом удалении друг от друга. Периодически появляются сообщения о разработках устройств, КПД которых превышает существующие показатели в 2 или более раз, что весьма сомнительно и не подтверждается более ничем, кроме голословных утверждений журналистов, плохо представляющих себе предмет.

Тем не менее, устройства с заметно возросшей эффективностью существуют. Они созданы в разных конструкционных вариантах, есть горизонтальные или вертикальные установки с повышенной производительностью, мощностью, остальными параметрами. Большинство таких устройств являются маломощными комплексами, предназначенными для использования в отдаленных районах и обеспечивающие отдельные дома или участки.

Известны конструкции изобретателей Онипко, Третьякова и многих других конструкторов, имеющие оригинальные и элегантные варианты увеличения производительности и, соответственно, КПД. Большинство из них пока еще находятся в стадии разработки или подготовки к массовому производству, так как активная работа в этом направлении начата относительно недавно, еще не успела полностью реализоваться в виде промышленных изделий.

Тепловая энергия земли

Тепло можно брать отовсюду – из грунта, воздуха, подземных источников и поверхностных вод. Для сбора низкотемпературного тепла, повышения его качеств и передачи потребителю применяются тепловые насосы. Использовать «тепло земли» можно для горячего водоснабжения, отопления и кондиционирования.

Известно несколько видов тепловых насосов:

  • Грунтовые – они собирают тепло при помощи закопанного ниже уровня промерзания земли горизонтального коллектора или проложенного в вертикальной скважине теплового зонда. Мощные и дорогие установки способны обеспечить потребителя теплом зимой, но использовать их лучше только в качестве аварийного варианта.
  • Водяные – по тому же принципу отбирают тепло у грунтовых вод или иных водоемов. Температура там обычно не опускается ниже 6°С. Водяные тепловые насосы сложны в монтаже, поскольку нужно бурить скважину и проводить регулярную очистку насоса.
  • Воздушные – обычно используются в теплых широтах, вбирая в себя тепло из окружающего воздуха.

Тепловой насос – довольно сложный прибор, который в условиях крайне низких температур практически не применим.

Выбор материала

Для изготовления лопастей используются различные материалы, главными требованиями, предъявляемые к ним, являются следующие:

  • Прочность – способность выдерживать постоянные нагрузки, обусловленные воздействием ветровых потоков;
  • Малый вес – увеличивает срок службы узлов и механизмов аппарата (подшипники, растяжки и т.д.);
  • Стойкость по отношению к атмосферным явлениям (осадки, солнечный свет, температура окружающего воздуха).

Всем, выше перечисленными требованиям, соответствуют: стекловолокно, композитные материалы, пластик и легкие металлы (алюминий, титан и прочие).

Выбор материала осуществляет производитель, в соответствии с экономической целесообразностью, наличием материала на соответствующем рынке, а также трудоемкости его обработки в процессе выполнения работ.

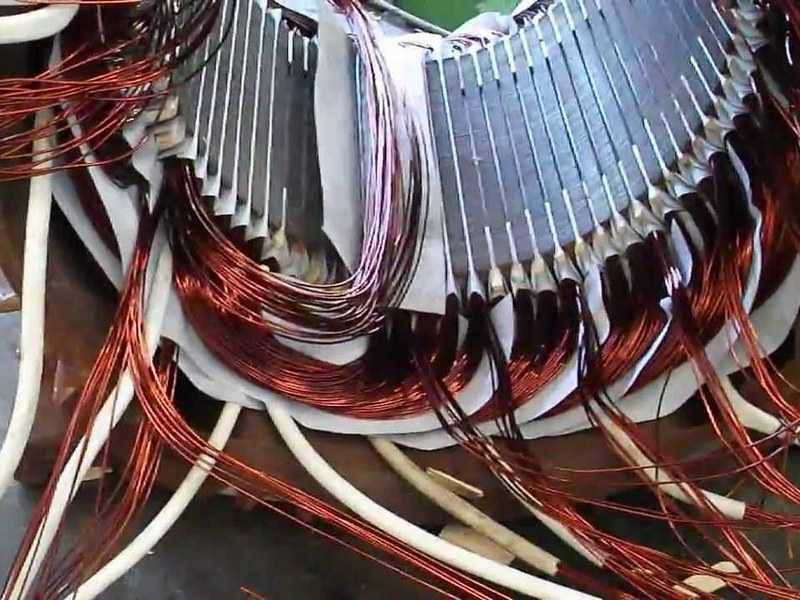

Расчёт катушек сколько поместится витков провода

Теперь когда нам известны размеры катушек тот можно подумать каким проводом мотать катушки и сколько витков поместится. Если магниты шириной 10мм, то статор должен быть по ширине 8 м, так-как расстояние между магнитами на противоположных дисках должно быть 10 мм. Но я хочу сделать статор толщиной 10 мм, а расстояние между магнитами получится тогда 12 мм. Статор толщиной 10 мм, и по 1мм это зазор между статором и магнитами. Ширина борта катушки у меня получилась 14 мм, можно сделать и меньше, можно чуть больше уменьшив внутреннее отверстие катушки. Я выбрал оптимально 14 мм. Если мотать проводом диаметром 1 мм, то поместится ровно 14 витков по ширине борта катушки. Толщина статора 10 мм, значит и толщина катушки 10 мм, но так как провод начала катушки выходит сбоку, то он съедает 1мм, и остаётся 9 мм. Таким образом размеры под витки провода 14*9мм, это 126 витков.

Если провод будет например 1,5 мм в диаметре, то поместится (14:1.5=9.3), (9:1.5=6), (6*9=45) 45 витков. Думаю с этим понятно, есть площадь, а сколько витков поместится зависит от диаметра провода.


>

Особенности применения ветрогенераторов

Чтобы устройство работало на полную мощность и сумело превзойти свои номинальные характеристики, его рекомендуется устанавливать на большой высоте – около 30-40 м, где порывы ветра сильнее, чем у поверхности земли.

В условиях плотной застройки выполнение данного требования проблематично. Поэтому расчет высоты нужно делать, добавляя около 4-5 м от уровня поверхности самого высокого здания возле площадки под генератор. Оптимальное же место его монтажа – степь или участок без растительности радиусом около 200 м относительно точки установки.

Учитывая непостоянный характер ветров, ветрогенератор лучше использовать для питания приборов и техники, которая не предъявляет особых требований к качеству энергоснабжения. А вот подключать к устройству напрямую чувствительные приборы категорически не рекомендуется.

Вследствие частых скачков напряжения они быстро выйдут из строя. Решением проблемы может стать использование выпрямителя электроэнергии, выбор и монтаж которого следует выполнять с учетом рекомендаций производителя.

Разработчики альтернативных источников энергоснабжения настоятельно советуют использовать возможности системы бесперебойного питания. В ее функции будет входить накопление запасов «лишней» электроэнергии и ее подача в дом во время продолжительного безветрия, когда генератор находится в режиме вынужденного простоя.

Основа системы – аккумуляторная батарея, для своевременной подзарядки которой необходимо подключить в сеть выпрямитель. Он выровняет показатели получаемой энергии и снизит риск перезарядки в случае резкого скачка напряжения при увеличении силы ветра. А чтобы превратить постоянный ток от генератора в переменный, подходящий для питания бытовых устройств, в систему монтируют инвертор.

Если для региона характерны многодневные периоды безветрия, в систему бесперебойного питания рекомендуется подключить бензиновый или дизельный генератор. В случае полной разрядки аккумулятора и временного бездействия ветряка устройство обеспечит подачу в дом требуемого количества электроэнергии, и перебоев с электроснабжением удастся избежать.

Сравнение КПД разных типов ветротурбин

До предсказанного Бетцем предела в 59% ни один ветрогенератор до сих пор не мог даже приблизиться. Максимум что удаётся извлечь из альтернативного источника современным ветрякам, это 38-45%. Больше всего экспериментов претерпели горизонтальные модели. У них увеличивали количество лопастей как у модели Болле и уменьшали их до одной, изменяли их форму и угол атаки, но прибавляя в чём-то одном, устройство теряло другие свои качества.

Наиболее успешные в коммерческом плане горизонтальные ветряки, тем не менее не могут конкурировать с эффективностью преобразования вертикальным генератором типа Дарье.

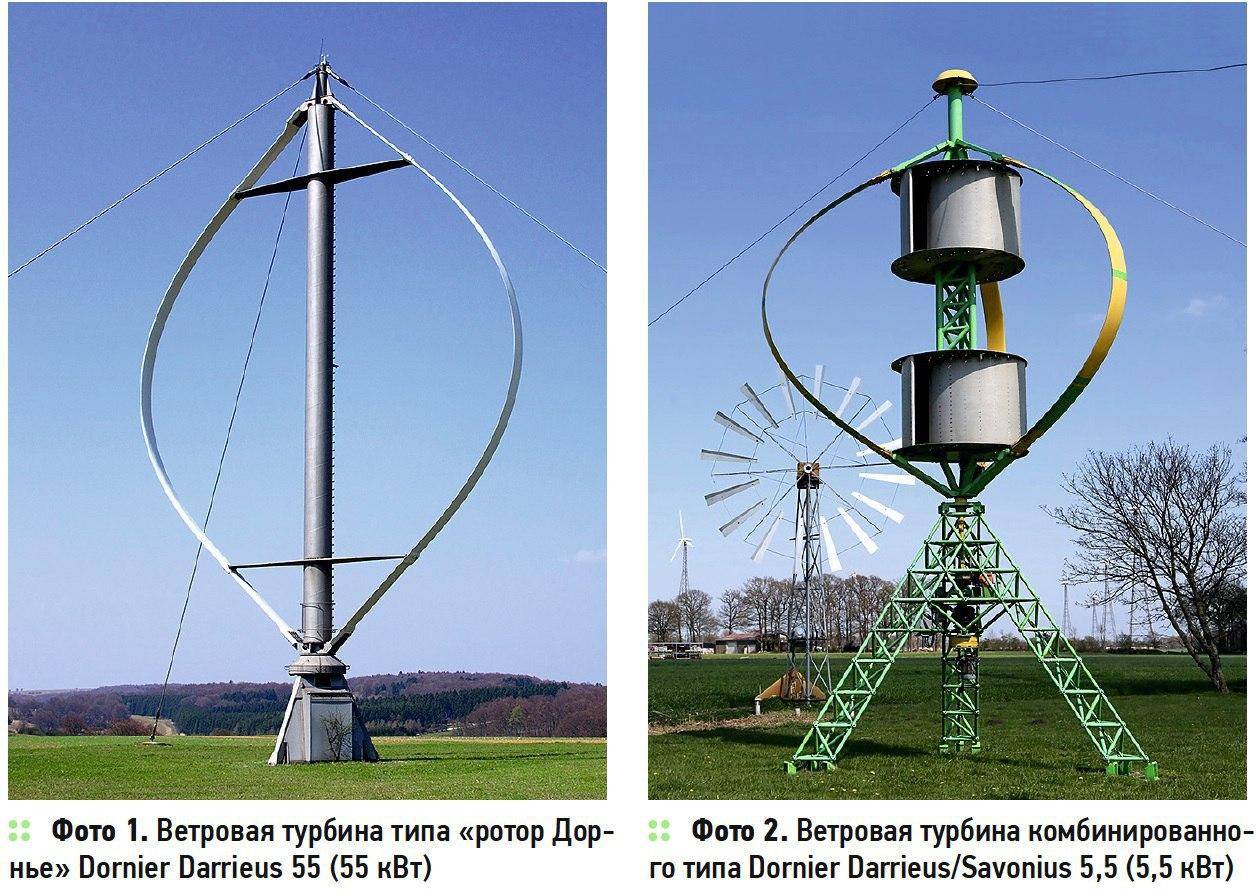

Принципиальное отличие ветрогенератора Дарье

Если все ветрогенераторы извлекают энергию используя силу сопротивления воздушному потоку, то модель Дарье дополнительно включает эффект аэродинамической подъёмной силы. И в России, и в США, независимо друг от друга было доказано, что используя современные технологии и композитные материалы, при одинаковых трудозатратах эффективность ветряка Дарье будет на порядок выше, любой модели горизонтального расположения, потому что теоретический максимум КПД устройства такого типа – 72%!

Наиболее близкий пример для наглядного объяснения такого парадокса можно увидеть в парусном спорте, который тоже использует энергию ветра.

Если парусник двигается строго по ветру, когда он дует прямо в паруса, то его скорость, при идеальных условиях может быть равна скорости ветра.

Если же парусник «режет ветер», двигаясь под углом к воздушному потоку, то скорость судна опытных яхтсменов более чем в два раза превышает скорость ветра!

Этого эффекта удаётся достичь за счёт подъёмной силы, которую формируют ламинарные потоки над парусом.

ВЫВОД: любая ветротурбина которая не использует эффект аэродинамической подъёмной силы крыла, будет уступать модели ветрогенератора Дарье и его аналогам.

ТОП-6: 3 5 Лопасти 600W 24V 48V малый горизонтальный ветрогенератор

Особенности

  • Привлекательный дизайн:
  • Простая установка и обслуживание;
  • Запатентованная модель генератора;
  • Низкая скорость запуска и малый крутящий момент;
  • Высокий показатель конверсии;
  • Низкая вибрация;
  • Канавки ступицы и лезвие спроектированы грамотно, т.е. соответствуют ступице и лезвию;
  • Используемый тефлоновый высокотемпературный провод не допускает перегрузки генератора;
  • Надежные болты.

  • домашнего использования;
  • гибридных уличных фонарей.

Спецификация

  • Материал лопастей и корпуса – нейлоновое волокно, литой алюминий;
  • Магнит – неодимовый;
  • Габариты – 130х40х30 см;
  • Колесо ветровое – диаметр 1,9 м;
  • Клинок длиной 900 мм;
  • Мощность номинальная и высокая – 600 и 620 Вт;
  • Масса – 24 кг;
  • Начальная, номинальная и безопасная скорость ветра – 2,5 м/с, 11м/с и 45 м/с;
  • Напряжение номинальное -24/48 В;
  • Число листьев – 3-5;
  • Управление – электромагнитная система;
  • Температурный режим – 40-80 градусов.

Подбор генераторов для ветряков

Имея расчётное значение числа оборотов винта (W), полученное по вышеописанной методике, можно уже подбирать (изготавливать) соответствующий генератор. Например, при степени быстроходности Z=5, количестве лопастей равном 2 и частоте оборотов 330 об/мин. при скорости ветра 8 м/с., мощность генератора приблизительно должна составлять 300 Вт.

Генератор ветряной энергетической установки «в разрезе». Показательный экземпляр одной из возможных конструкций генератора домашней ветряной энергосистемы, собранной самостоятельно

Так выглядит электрический веломотор, на базе которого предлагается делать генератор для домашнего ветряка. Конструкция веломотора идеально подходит для внедрения практически без расчётов и доработок. Однако мощность их невелика

Характеристики электрического веломотора примерно следующие:

ПараметрЗначения
Напряжение, В24
Мощность, Вт250-300
Частота вращения, об/мин.200-250
Крутящий момент, Нм25

Положительная особенность веломоторов в том, что их практически не нужно переделывать. Они конструктивно разрабатывались как электродвигатели с низкими оборотами и успешно могут применяться под ветрогенераторы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
