Распайка наушников с микрофоном и кнопкой: пошаговая инструкция

Как починить миниджек на наушниках без паяльника?

Если повреждения находятся в районе штекера – тогда никак. Все контакты нужно обязательно спаять. Поэтому без электрического инструмента не обойтись.

В случае обрыва где-то в середине, в качестве альтернативы можно аккуратно скрутить провода и заклеить изолентой или малярным скотчем (не принципиально).

Полностью отрежьте место разрыва, очистите пластиковую изоляцию и лак в пределах полутора сантиметров с каждого края. Скрутите провода по цветам, заизолируйте каждый по отдельности. И только после этого можно соединять их вместе. В противном случае может произойти замыкание и звук из стерео превратится в моно или же полностью пропадет один из каналов.

Если у вас есть термоусадочные трубки (кембрик), используйте их вместо скотча. Перед скручиванием наденьте кусок большего диаметра и отодвиньте в сторону. Затем соединяйте провода и одевайте мелкие трубки на каждую скрутку.

Методы нагрева: утюг, фен или лампа накаливания. Дополнительно понажимайте на соединение пальцами для лучшего склеивания. Остывшие и «упакованные» скрутки плотно соедините вместе и натяните отодвинутый кусок большего размера сверху на них. Снова подогрейте участок. Перебитый провод отремонтирован.

Такой способ вполне надёжен для дальнейшей эксплуатации.

Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию.

1. Определить место и тип поломки (перелом провода районе штекера).
2. Определить количество пинов (контактов) в штекере.
3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
4. Зачистить и залудить паяльником обрезанный провод.
5. Определить распайку жил.
6. Припаять жилки провода на зачищенные контакты штекера.
7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
8. Надеть термоусадочную трубку и «усадить» источником тепла.

2.1 Как найти место перелома провода в наушниках?

Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:

1. Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
2. Включить музыку на устройстве.
3. Вставить правильно наушники в уши (левый в левое, а правый – в правое )
4. Закрепить участок провода от штекера до наушников.
5. Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.

2.2 Что нужно, чтобы припаять штекер?

1. Паяльник (можно самый простой)
2. Олово (желательно не самое дешевое)
3. Канифоль
4. Канцелярский нож (можно просто лезвие от него)
5. Супер-клей (любой)
6. Нитки (любые простые тонкие)
7. Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм (по цвету провода наушников)
8. Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)

2.3 Ремонт штекера

Как припаять провода наушников к штекеру?

1. Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
2. Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
3. Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
4. Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
5. Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.

6. Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск. 6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий). 6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом.
   6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии.

7. Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
8. Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
9. Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
10. Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
11. Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
12. Приступаем к укреплению корпуса штекера.
13. Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
14. Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).

Источник

Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).

Небольшое отступление.

На рынке можно найти недорогие Джеки 3,5мм, у которых площадки предназначенные для пайки покрыты никелем. Для их пайки не годится канифоль и флюс на её основе. Если у вас нет активного флюса, то придётся острым ножом или скальпелем удалить покрытие с этих площадок и затем залудить их обычным способом.

При соединении штекера типа Джек с толстым экранированным кабелем, нужно учитывать, что под защитным колпачком Джека не очень много места.

На картинке видно, что жилы экрана скручены несимметрично по отношению к проводам кабеля.

Как и в случае с предыдущим разъёмом, не забываем предварительно надеть на кабель защитный колпачок.

Провод образованный скрученными жилами экрана следует укоротить во избежание его замыкания на левый канал.

Надеваем защитные трубки на провода и припаиваем их к соответствующим контактам Джека.

Сдвигаем защитные трубки на контакты разъёма.

Только теперь припаиваем общий провод к разъёму.

Вставляем кабель в элемент крепления. Стрелкой показан элемент крепления, размеры которого недостаточны для надёжного закрепления толстого кабеля.

Как и в случае описанном выше, воспользуемся швейным нитками. Для надёжного крепления кабеля, нужно плотно намотать 7-8 витков нити №10.

Удерживая одной рукой кабель и концы нити, другой, с помощью паяльника, нанесите каплю расплавленной канифоли на витки нити. Закрепление концов нити узлом, может ослабить соединение.

Если вы всё сделали правильно, то, перед окончательной сборкой, Джек должен выглядеть примерно так.

Теперь подгибаем контакты левого и правого каналов внутрь.

Прижимая контакты Джека, накручиваем защитный колпачок.

Как разобрать и спаять наушники

Если у вас оторвался провод, это не так просто как отремонтировать дужку, и ели последнюю достаточно склеить, то здесь потребуется найти место поломки, распаять соединения, починить и припаять заново. Иногда устройство не поддается ремонту и потребуется замена. Самой распространенной проблемой современных наушников является обрыв проводов. Чаще всего это случается на наушниках от телефона Sony или Samsung. Так же от этого не застрахованы вакуумные наушники фирмы Sven, Сони, Panasonic, Beats, Dexp, Ergo, Самсунг, Philips, Sennheiser и jbl. Для того чтобы исправить эту проблему понадобится ряд инструментов.

А именно:

• Припой;
• Паяльник;
• Кусачки;
• Острый нож;
• Термоклей;
• Трубки;
• Прочные нитки.

Для начала определяем, где именно оборвался провод, ведь очень часто на верхней плоскости повреждений не видно и подтверждения разрыва нет. Для этого придется подключить наушники к источнику воспроизведения звука, например к компьютеру, или телефону и сгибать провод, пока не появится звук, делать это нужно очень аккуратно.

Когда вы определите необходимое место, поступаем следующим образом:

1. Нужно будет взять ножницы и разрезать его на расстоянии 2-3 см от проблемной точки;
2. Изоляционный слой снимается, а провода нужно «залужить»;
3. Возьмите один из доступных флюсов и подготовьте кабель к пайке;
4. Положите провода на поверхность, лучше использовать деревянные бруски и придавите паяльником, повторяйте движения похожие на очистку лака с провода;
5. После того как провода пройдут процесс лужения, наденьте на кабель трубки и спаяйте их учитывая цвета;
6. Для того чтобы работа стала более надежной, сложите провода буквой Z и обмотайте нитками;
7. Для того чтобы кабель выглядел презентабельно, его покрыть лаком или клеем, это придаст надежности.

Последний пункт является желательным, так как нитки со временем начнут разматываться, и придется перепаять все подключения. Проверить работу можно с помощью компьютера. Еще один важный момент, если контакты одинаковые и вы можете забыть куда какой подсоединять, вам поможет распиновка, то есть нумерация каждого контакта.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный – правый канал;
• зеленый, синий или белый провод – левый канал;
• бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

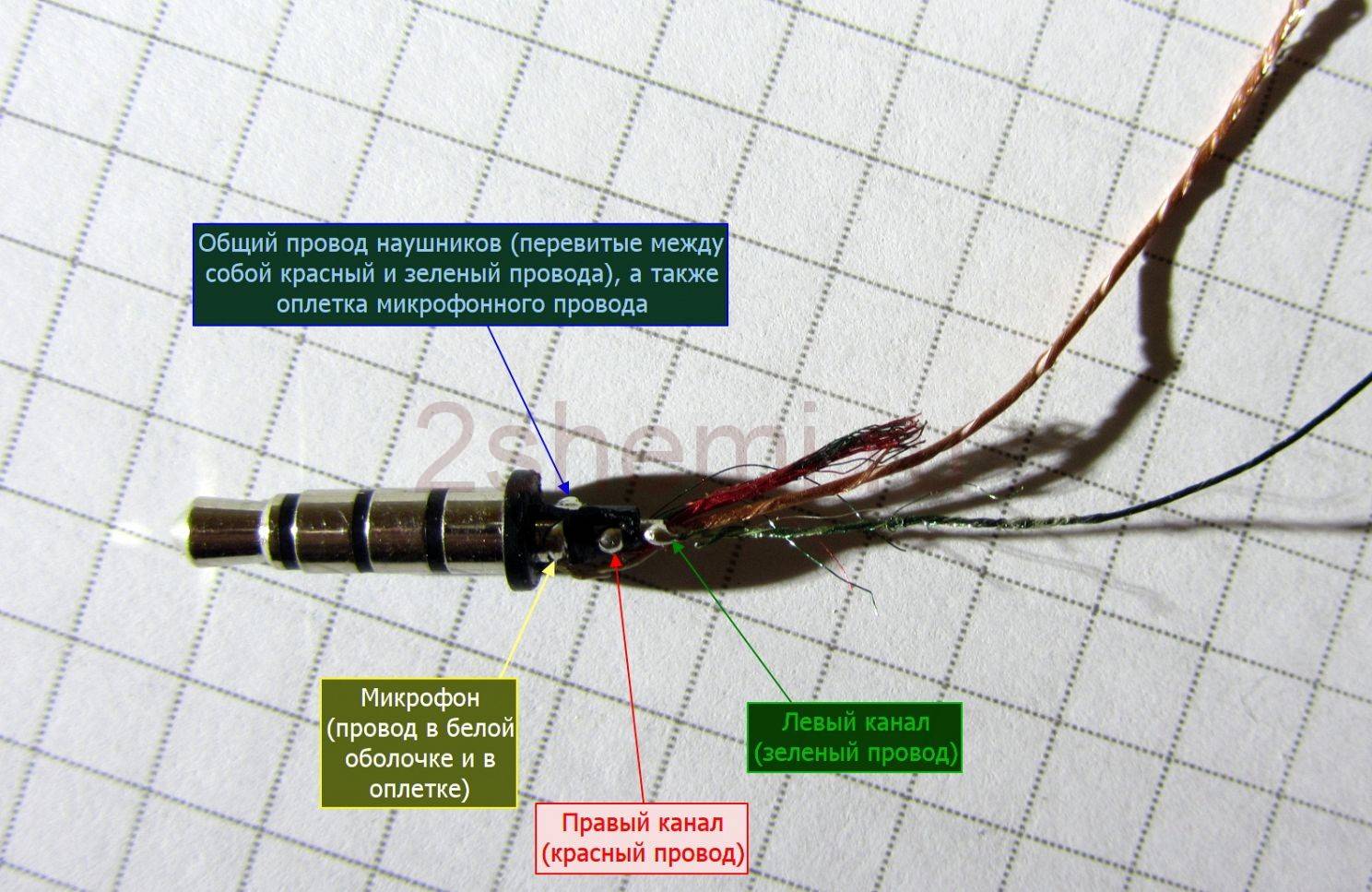

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо звуковых каналов предусмотрена отдельная линия для передачи речевого сигнала со встроенного микрофона.

В случае, когда в ремонте нуждается штекер с дополнительным микрофонным контактом – в нём придётся восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные и операции и непосредственно пайка в этом случае аналогичны уже описанным ранее вариантам. Сложность здесь заключается в правильной маркировке контактов и проводов, соответствующей звуковым и микрофонным линиям. Спаять их можно по тем же правилам, но с учётом схемы разводки дополнительных цепей.

Особое внимание нужно уделить разделению (экранированию) каналов передачи звукового и микрофонного сигнала наушников. В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера

При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера.

Разборка и ремонт больших наушников

Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:

Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.

Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.

Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.

Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.

Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.

У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.

Определение проблемы

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.

Далее нам надо залудить наши провода. Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке. К одному штекеру может подходить разное количество проводков — это зависит от класса наушников: моно — 2 провода, здесь трудно что-то перепутать; стерео и моно — три проводка и разные схемы подключения; стерео гарнитуры — 4 шт.

На фото ниже зажим отмечен красным кругом на нераспаянном разъеме; Зажим для кабеля отмечен красным для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел.

Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу; 7 жил. Дополнительно про цвета проводов в наушниках О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением вот вы, например, знаете за что отвечает зеленый провод?

Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Паять нужно в полном соответствии с цветами проводов в наушниках вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано : Не забудьте предварительно насадить корпус и термоусадку на провод! Вот как это выглядит в реальной жизни: Смотрим, как правильно припаять провод к наушникам 3 провода : 4 провода Если к вашему штекеру подходит 4 провода, то тут могут быть варианты. Убеждаемся, что все работает.

В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Наушники с микрофоном подключается именно через 4 провода. Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Экран правого и левого канала скручиваем между собой; как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак; разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото иначе придется все переделывать ; Важный момент: провод должен быть продет в основание разъема приступаем к припаиванию проводов к разъему. В противном случае можно вызвонить провода с помощью мультиметра омметра, электронного тестера или же определить методом подбора самый простой вариант — вставить штекер в плеер и по очереди прикладывать к нему провода, пока будет найдена верная комбинация

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. В результате этого можно констатировать, что проблема кроется именно в штекере

Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы.

Как видите в двух случаях из трех проблема решаема. Именно для таких ситуаций были разработаны специальные переходники. Чтобы припаять их к штекеру, нам надо зачистить их от изолирующего лака примерно на мм, но не больше, чем потребуется для припаивания к контактам, чтобы при пайке случайно не замкнуть оголенные провода.

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

• срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
• снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

Конец провода наушников со снятой изоляцией

• для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
• как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
• разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Важный момент: провод должен быть продет в основание разъема

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;

Припаянные провода

• дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
• закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Зажим для кабеля (отмечен красным)

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.

Готовый к сборке разъем

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

• некачественная пайка, необходимо тщательно проверить ее;
• проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
• проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

• обрезаем провод рядом с основанием наушника;
• разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
• удаляем изоляцию с провода и производим его зачистку и лужение;
• если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
• припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Нейтральный и активный флюсы.

В качестве флюса можно воспользоваться любой канифолью, в том числе: сосновой, скрипичной, канифолью для сцены и т.д.

Раствор канифоли в этиловом спирте превращает канифоль в жидкий флюс. Жидкий флюс не только позволяет получать более красивые пайки, но и отводит тепло от соприкасающихся с местом пайки элементов.

Флюс на основе канифоли нейтрален. Он не требует последующей промывки и не может служить причиной утечки в электрических цепях.

Изготовить жидкий флюс на основе канифоли можно самому. Для этого нужно растворить 2-3 грамма канифоли в 20-30 граммах этилового спирта. Канифоль лучше использовать порошкообразную. Кусок канифоли можно разбить молотком, завернув предварительно в ткань.

Спирт чрезвычайно летуч, поэтому хранить жидкий флюс нужно в плотно закрытой таре. Можно использовать флакончик от лака для ногтей, который к тому же имеет кисточку.

Использование, так называемых, активных флюсов рекомендуется только в крайних случаях. Чаще всего, такая необходимость возникает тогда, когда используются бюджетные штекеры с никелевым покрытием. Причём, покрытие это нанесено и на контакты предназначенные для пайки.

После пайки с использованием активного флюса, место пайки следует тщательно промыть, а затем высушить.

Промыть место пайки можно как спирто-бензиновой смесью, так и обыкновенной водой. Если этого не сделать, то через некоторое время могут возникнуть проблемы вызванные окислением деталей и утечками в электроцепях.

Как припаять провод к динамику наушника

Рассмотрим теперь ситуацию, если провод оборвался внутри динамика или недалеко от него. Аккуратно разбираем наушники. После разбора наушников вы увидите обычный стандартный набор:

1. Динамик;
2. Провод, приходящий от второго уха;
3. Две жилки от микрофона;
4. Шнур, выходящий из наушников.

При разборе наушников старайтесь сильно их не теребить, иначе провода могут оторваться от платы. В этом случае придется искать каждому проводу свое место.

1. Далее тщательно осматриваем наушники на предмет болтающихся проводов. Любые болтающиеся провода необходимо припаять обратно.

Если провод в кабеле оборвался где-то у основания динамиков, то нам будет проще обрезать его и перепаять все контакты заново, нежели перепаивать провод в месте разрыва. После того, как разобрали наушники действуем по следующей схеме.

Если конструкция корпуса наушника не позволяет спокойно вытащить кабель, тогда обрезаем его у основания. Резиновый кусочек переходника можно оставить для прочности.

2. Затем подготавливаем сам провод.

• Отступаем от конца переходника примерно 2 см, обрезаем кабель.
• Теперь берем конец шнура и срезаем с него верхний слой изоляции примерно около 7-8 см.
• После того, как верхний слой снят, снимаем внутренний, стараясь не задеть провода.
• Теперь зачищаем и залуживаем кончики проводов.

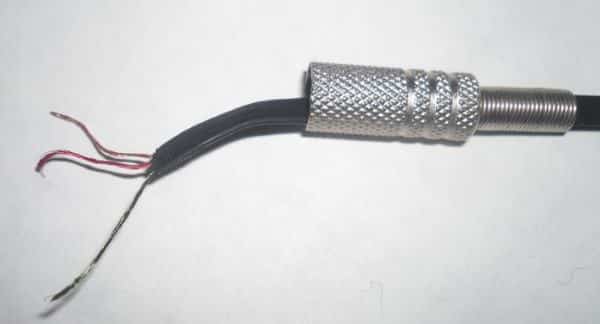

Провода для наушников

3. Затем вставляем провода в наушник и по очереди припаиваем на места старых проводов (по очереди выпаивая каждый и заменяя на новый).

4. После того, как припаяете все провода, собираете наушник в обратном направлении.

Включаете, проверяете. Если все работает, то хорошо. Если нет, то снова разбираете наушники и смотрите дальше — возможно контакт в кабеле оборвался где-то еще, например, на участке кабеля, идущего от правого наушника в левый.

Если провод оборвался внутри наушника

После того как разобрали наушники, внимательно смотрим на разобранный наушник. 🙂

Пайка проводов внутри наушника

Как мы видим на рисунке из черного кабеля выходят две жилки (на рисунке ниже 2 и 3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.

Черный кабель от правого наушника припаивается жилкой (2) к одному из контактов катушки левого наушника, затем с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3) уходит на регулятор громкости, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.

Жилка с номером (1) со второго контакта наушника, являющаяся входом левого канала, также сразу уходит пятижильным кабелем на регулятор громкости.

Схематично это выглядит так:

Схема проводов внутри наушников

Жилки, идущие от микрофона сразу легко заметить, так как они они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Сломан динамик на наушниках, как починить гаджет самостоятельно

Если при попытке определить причину неработающего наушника удалось выяснить, что виноват именно динамик, починить его весьма трудоёмко. Даже в сервисных центрах вам сразу предложат сделать замену на новый. Это устройство достаточно микроскопическое, поэтому его пайка — это тонкий труд, который под силу не всякому мастеру, да и большинство приспособлений не поддаётся ремонту.

ПОЛЕЗНО ЗНАТЬ!

Если вам заменяют динамики на наушниках в мастерской, удостоверьтесь, что подобрана точная деталь, соответствующая вашей модели устройства. Остерегайтесь подделок, ведь китайские динамики отличаются худшим качеством звучания.

Если ваши наушники не фирменные и стоят недорого, то наверняка не стоит тратить деньги на ремонт, лучше купить абсолютно новый аксессуар
