Как правильно выбрать УЗО по мощности: существующие виды УЗО + тонкости выбора

Первый параметр диф защиты – рабочий ток.

Номинальный ряд диф реле имеет такой же ряд как у автоматических выключателей (автоматов) – первая колонка в Таблице 1. Ток выбирается по мощности нагрузки и для однофазной сети указан во второй колонке таблицы. Диф реле наиболее дорогие устройства в электросети и поэтому значение для автомата выбирают меньшее.

Номинал автомата, АМощность потребителя, кВт
11,1
22,3
33,4
66,8
1011,4
1618,2
2022,8
2528,5
3236,5
4045,6
5057
6371,8

ТАБЛИЦА 1. Выбор номинала по мощности.

Еще 2 нюанса о выборе рабочего тока автомата и УЗО.

Рис.1. Класс двухполюсного автомата на лицевой стороне (в красном овале).

  1. Автоматы имеют дополнительную маркировку класса в виде латинской буквы (Рисунок 1). Она означает, как быстро автомат разомкнет цепь нагрузки при превышении потребления. Через автомат при перегрузке проходит много электричества. Превышение тока приводит к выходу строя дифреле при том, что автомат работает неограниченно долго при небольшой перегрузке.
  2. Проводка рассчитывается на потребляемый ток нагрузки (Таблица 2).

Пример 1: Как подобрать УЗО по мощности для водонагревателя (бойлера) мощностью 2 кВт? Сечение жил должно быть 1.5 кв.мм. Автомат выбираем по таблице 1 из стандартного ряда в большую сторону – 2 А. Диф реле должно иметь номинальное значение рабочего тока в 3 А.

Как выбрать на 380 В? Номинал автомата можно упрощенно посчитать как в два раза больший чем мощность нагрузки. Для нашего водонагревателя – 2кВт х 2 = 4 А.

Сечение жилы, кв.мм.Ток, АМощность, кВт
1,5194,1
2,5275,9
4388,3
64610,1
107015,4
168518,7
2511525,3
3513529,7
5017538,5
7021547,3
9526057,2
12030066,0

ТАБЛИЦА 2. Максимальный ток и мощность при сечении кабеля.

  1. Что делать, если потребление нескольких нагрузок очень большое? Требуется дополнить 3 нагрузки с потреблением 16А каждая дифференциальным реле. Очевидный путь заключается в выборе номинала 50 А (округление в большую сторону от значения 3х16 = 48 А). Такие диф реле встречаются, но чаще китайского производства и с неважным качеством. Для ряда европейских фирм максимальный ряд ограничен в 25-30А. Каждую нагрузку необходимо защитить отдельным защитным устройством.

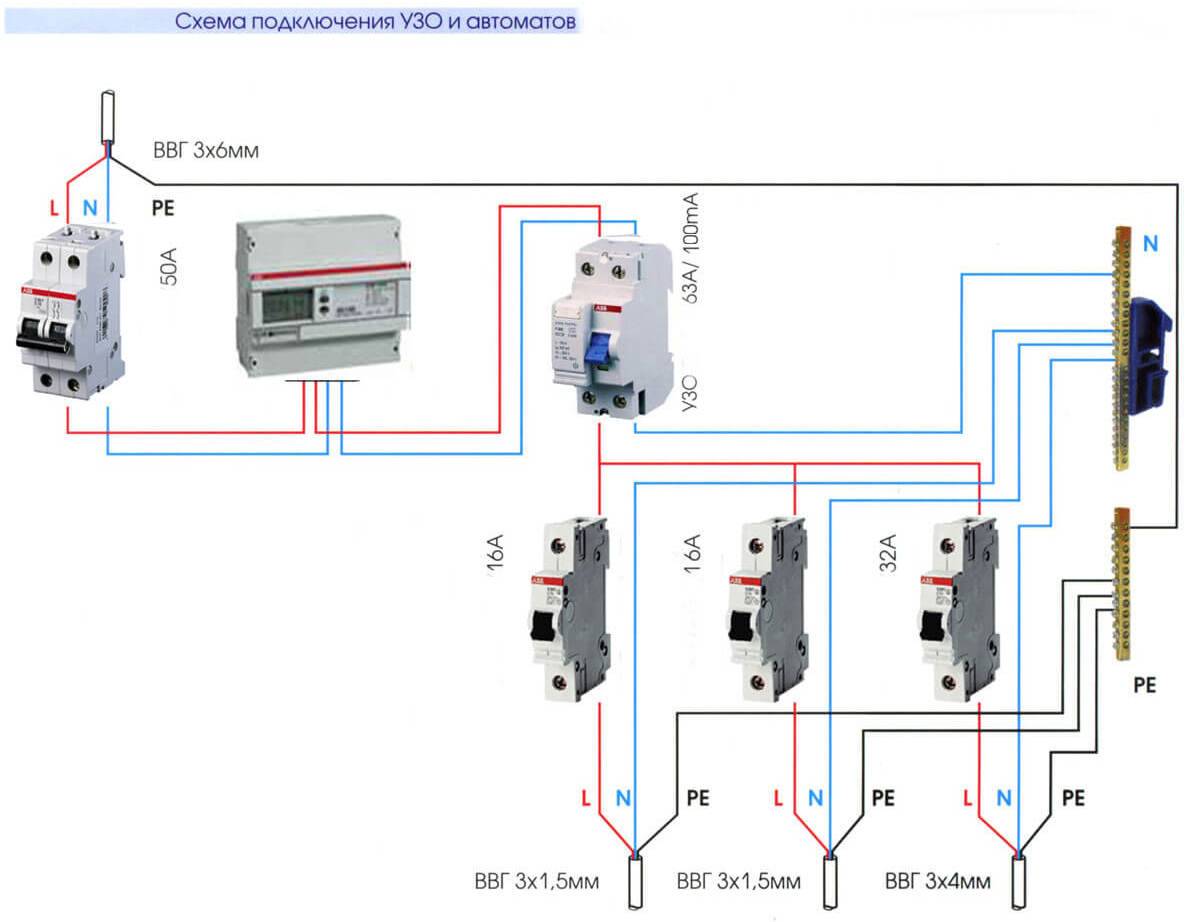

Как правильно подключать устройства защитного отключения

При подключении устройств защиты от токов утечки необходимо соблюдать несколько базовых правил.

Первое и самое важное. УЗО и дифавтоматы должны эксплуатироваться в сетях с глухозаземленной нейтралью с отдельным заземляющим проводом (трехпроводная или пяти проводная система). При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены

Заземление может осуществляться через контакты розеток или отдельным проводом «под болт»

При этом корпуса всех электроприемников защищаемых устройствами от токов утеки должны быть надежно заземлены. Заземление может осуществляться через контакты розеток или отдельным проводом «под болт».

Второе. Необходимо следить за правильностью подключения проводов. Ноль должен подключаться к клеммам, помеченным буквой «N», а фазы к фазным клеммам. Это правило, на первый взгляд неочевидное, связано с подключением тестовой кнопки и электронной схемы защиты.

Третье. Нельзя соединять между собой одноименные проводники защищаемые разными УЗО. Такую ошибку часто совершают неопытные электрики, используя общий ноль для нескольких блоков розеток. Такое соединение при подключении нагрузки моментально приводит к срабатыванию защиты.

Номинальный ток

УЗО имеет еще один важный параметр – номинальный ток, который необходимо учитывать при расчетах. При работе в пределах номинала, прибор гарантированно будет выполнять свои функции как угодно долго.

Автоматы защиты от перегрузок, которые устанавливаются на каждую группу электроснабжения, имеют номинал: 16, 20, 25, 32 ампера и так далее. Но при достижении этих значений прибор не отключится.

Его характеристики таковы, что он начинает отключаться при значениях превышающих номинал в 1,13-1,45 раза, только благодаря тепловому расцепителю. Происходит выключение через один-два часа. А для быстрого отключения ему нужно превышение номинала от трех до пятнадцати раз. Данную особенность автомата защиты от перегрузок и короткого замыкания нужно учитывать.

Прибор отключения устанавливается с номинальным током всегда на уровень выше. Например, если от перегрузок и короткого замыкания стоит 32 амперный автомат, то устройство защитного отключения должно быть 40 ампер.

Поэтому в квартире, для которой производился расчет, противопожарный прибор УЗО будет иметь ток отключения и номинальный 100 mA и 63 A соответственно. У стиральной машинки будет устройство 10 mA/16 A. Для второй группы освещения – устройство с пределом 10 mA/25 А. Остальные приборы УЗО имеют пределы 30 mA/32 А.

В чем разница

  • Тип «АС» – обеспечивает защиту только от утечек переменного синусоидального тока.
  • Тип «А» – обеспечивает защиту от утечек как импульсного, так и переменного тока.

Со школьной скамьи мы знаем, что у нас в сети протекает переменный ток синусоидальной формы, а вся бытовая техника, как и остальные потребители, работают от этой сети. Получается, ставь тип «АС» и больше ни о чем не думай? Ну, разве что, заняться еще заземлением и молниезащитой. Но на самом деле картина несколько иная.

Какое УЗО лучшее: все ли может АС?

Предлагаем посмотреть, например, на современную «стиралку». Ее сетевой шнур включен в розетку с переменным синусоидальным напряжением 220 В, которое идет к импульсному блоку питания агрегата. Здесь полупроводниковые компоненты делают свою работу, и синусоида принимает другой вид – импульсные полупериоды. И если на этом этапе происходит утечка пульсирующего тока (не синусоидального), то защитное устройство типа «АС» может не среагировать на нее, и не обесточить поврежденную цепь.

Перед тем, как решить, какое УЗО поставить у себя в квартире, стоит учесть несколько моментов:

  • Любое устройство производитель тестирует. В случае с аппаратами типа «АС»: их проверяют только на срабатывание утечек синусоидального тока.
  • Производитель дает гарантию на безотказную работу своих устройств категории «АС» только в сетях, где присутствует синусоидальный ток.
  • Задача УЗО заключается в отключении неисправного участка при появлении тока утечки, равному току уставки. Причем произойти это должно за безопасный для человека временной промежуток.
  • Есть вероятность, что защита типа «АС» среагирует на утечку импульсного тока, но произойдет это с задержкой и от большего значения тока утечки, чем уставка. А это уже весьма опасно для жизни!

Практически любая современная техника оборудована импульсным блоком питания. Присутствие электроники, регулирующей режим работы, время или частоту оборотов мотора, говорит именно о таком оснащении. Как раз такие потребители и нуждаются в защите УЗО типа «А».

О необходимости использования устройств защитного отключения категории «А»

Речь пойдет не о том, как правильно подключить УЗО или автоматы в распределительном щите. Здесь мы приведем аргументы в пользу необходимости установки именно устройств класса «А».

Аргумент №1

Чтобы не быть голословными, начнем с нормативных документов, а именно с ГОСТ Р МЭК 60755-2012, где выложены требования к защитным устройствам.

Есть там интересная таблица В.1, которая демонстрирует зависимость формы тока от электронной схемы потребителя. В левом столбце показана элементарная схема электронной оснастки большинства видов домашней техники. В столбце справа показаны формы дифференциального тока при повреждениях.

Номер схемы

Схема выпрямления и нагрузки и вид повреждения

Нормальная форма тока нагрузки

Форма  дифференциального тока при повреждении

1

Однополупериодная


2

Однополупериодная сглаженная


3

Трехфазная звезда


4

Двухполупериодная



5

Двухполупериодная полууправляемая


6

Двухполупериодная межфазная


7

Двухполупериодная трехфазная



8

Фазорегулируемая


9

Частоторегулируемая



Как можно наблюдать, выбор в пользу автомата УЗО типа «АС» в большинстве случаев принесет мало пользы, потому что дифференциальный ток при повреждениях не будет форму синусоиды. У производителя ABB есть убедительная формулировка насчет применения таких устройств:

«Они предназначены для использования в установках, где имеются электронные выпрямители и фазоимпульсные регуляторы физической величины (скорости, температуры, интенсивности освещения)».

Это как раз касается нашей бытовой техники, где физические величины регулируются в обязательном порядке. Взять ту же стиральную машину, где скорость вращения барабана меняется в процессе, или температура кондиционера, или духовки.

Аргумент№2

Инструкция на саму технику – вот второй довод, чтобы использовать УЗО типа «А». Для этого достаточно ознакомиться с разделом о способах подключения к электросети. Учтите, что это рекомендации инженеров, которые разработали сей прибор, а они-то уж наверняка знают условия его эксплуатации.

Например, возьмем в руки паспорт посудомоечной машины Bosch. Пиктограмма означает автомат защитного отключения типа «А».

Как выбрать УЗО. Расчет под рассмотренный пример

В предыдущем пункте мы рассмотрели какие автоматические предохранители понадобятся для конкретного дома. Теперь исходя из этих данных с помощью расчета определим необходимые узо автоматы под данную конфигурацию. Для наглядности и удобства выбирать устройство защитного отключения будем по сформированным в таблице выше группам. Но для начала определимся с рекомендациями и уже известными методиками выбора и расчета:

  1. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельный узо автомат на каждую группу потребителей. Для этих целей применяются устройства со значением величины силы тока утечки (уставка) 10 мА и 30 мА, при котором срабатывает защита.
  2. Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем примере к влажным группам отнесем санузел на втором этаже, в котором будет находиться стиральная машина.
  3. Номинальный ток устройства защитного отключения выбирается равным или на ступень выше номинального тока автоматического выключателя, который защищает данный участок цепи.

Исходя из первого и второго пунктов можно определиться со следующим: во всех группах кроме «розетки санузел 2 этаж» устанавливаем устройства с уставкой 30 мА, а во влажную группу санузла второго этажа — 10 мА.

Исходя из третьего пункта можно предварительно определиться с номиналом устройства защитного отключения под конкретный автоматический выключатель группы потребителей:

Таблица 2. Выбор УЗО для групп потребителей

Дополнить ответ на вопрос как выбрать узо для квартиры или дома можно проверкой предварительно выбранных нами типов устройств по усечке. Они должны выполнять защитные функций согласно нормам. Для этого необходимо рассчитать ток утечки электроустановки IΔ:

IΔ = IΔэп + IΔсети, где IΔэп — ток утечки электроприемника, мА; IΔсети — ток утечки сети, мА.

При расчете тока утечки в электроустановке ПУЭ предписывают принимать ток утечки электроприемников из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки цепи из расчета 10 мкА на 1 м длины фазного проводника. Соответственно:

  • IΔэп = 0,4 X Iрасч,где Iрасч — расчетный ток в нагрузке цепи, А.
  • Iрасч = Iном = Pном / (Uном X cosφном).

Коэффициент мощности cos φ характеризует количество реактивной энергии, потребляемой устройством. Большинство бытовой и офисной техники имеет активный характер нагрузки (реактивное сопротивление у них отсутствует или мало), для них cos φ=1.

Номинальную мощность Pном (Вт) в нашем случае берем из групп потребления, где каждой задавали ориентировочную мощность потребления. Чтобы стало понятнее, возьмем группу «розетки 1 этаж». В нее входят гостиная, комната, коридор и санузел. Мы задали ориентировочную мощность потребления для отдельных комнат 1600 Вт. Суммарно для группы этот показатель будет 4800 Вт.

Номинальное напряжение для однофазной сети Uном = 220 В.

IΔсети = 0,01 X Lпровода, где Lпровода — длина фазного проводника, м.

Согласно требованиям ПУЭ суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального отключающего дифференциального тока IΔn УЗО. То есть номинальный дифференциальный отключающий ток устройства (который нанесен на корпусе) должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки:

IΔn > = 3 IΔ.

Пример расчета соответствия устройства в группе потребителей

Рассмотрим группу «розетки 1 этаж»:

  • IΔn = 30 мА(из таблицы 2).
  • Uном = 220 В.
  • Pном = 4800 Вт.
  • Lпровода — в данном случае неизвестно, и его оптимальную длину определим.

По условию IΔn > = 3 IΔ , IΔ

Iрасч = 4800 / 220 = 21,81 А.

IΔэп = 0,4 X 21,81 = 8,73 А.

По основной формуле IΔ = IΔэп + IΔсети:

10 = 8,73 + (0,01 X Lпровода);

(10-8,73) / 0,01 = Lпровода;

Lпровода = 127 метров.

Вывод: установленный на рассмотренную группу УЗО 25 А 30 мАв паре с автоматом C25 1Pприемлем при учете что протяженность фазного проводника не превысит 127 метров. Естественно, на этапе проектирования и монтажа вы будете знать длину провода, задействованного в каждой конкретной группе. И для проверки соответствия по формуле рассчитывается IΔ.Полученный ток умножаем на три и сравниваем с маркировкой использованного устройства защитного отключения. Должно выполняться условие IΔn > = 3 IΔ.

Допустим, Lпровода в группе = 250 метров; тогда исходя из предыдущего расчета IΔ=8,73+(0,01 X 250) = 11,23 мА; 3 IΔ = 33,69 > IΔn.Условие не выполнилось. Как выход, можно разделить группу на две.

Как выбрать УЗО

Выбрать УЗО для квартирной электропроводки или дома для домашнего электрика не представляет трудностей. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. Фотография такого УЗО приведена в начале статьи.

Какой тип УЗО лучше для квартиры электромеханическое или электронное

УЗО выпускаются в двух конструктивных исполнениях – электромеханические и электронные. Для правильного выбора нужно провести сравнение их технических характеристик.

Сравнительная таблица характеристик электромеханического и электронного УЗО
ХарактеристикаЭлектромеханическое УЗОЭлектронное УЗО
Ценанизкаявысокая
Конструкциясложнаяпростая
Надежностьвысокаянизкая
Погрешность тока срабатываниявысокаянизкая
Работоспособность при обрыве нулевого провода или при снижении напряжении сети ниже допустимогосохраняетсяне работает
Устойчивость к скачкам повышенного напряжения в сетивысокаянизкая
Габаритные размерыбольшиемногократно меньше

Как видно из таблицы, если нет ограничений по габаритным размерам нужно выбирать электромеханическое УЗО. Электронное УЗО незаменимо в случае установки на отдельный электроприбор, например, в электрическую розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО устанавливает ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков».

Для желающих сделать более осознанный выбор свел все основные технические характеристики УЗО в таблицу.

Таблица основных технических характеристик УЗО
ХарактеристикаОбозначениеВеличинаПримечание
Рабочее напряжениеВ220, 380Для домашней однофазной сети устанавливается УЗО на напряжение 220 В, для трехфазной – на 380 В
Количество фаз1, 3Указывается в паспорте
Ток утечки срабатывания, IΔnмА5В ПУЭ нет указаний на установку, но можно встретить в рекомендациях по использованию электроприборов, например, теплых полов
10Предназначено для подключения розеток, установленных в ванной, кухне, детских комнатах и для приборов, установленных на земле
30Универсальное, подходит для всех случаях применения в доме или квартире
100, 300Применяют в промышленности, иногда устанавливаю на вводе электропроводки в жилье для повышения пожарной безопасности
Максимальный ток нагрузки, InА6-125Должен быть равен или больше, чем ток автоматического выключателя, установленного после УЗО
Максимальный ток коммутации, ImА500Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, IncкА3-10Максимальный ток, который кратковременно выдержит УЗО в случае короткого замыкания в электропроводке
Время отключениямс<30Время, через которое после превышения допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверкимесяц1Для простой проверки достаточно нажать кнопку Тест на УЗО. Для диагностики времени срабатывания необходим специальный прибор
Рабочая температура°Сминус 25 – +40Рабочая температура, при которой допускается эксплуатация УЗО
Конструктивное исполнениеЭлектромеханическиеНадежнее, дешевле, но больше по размерам электронных УЗО
ЭлектронныеСовременные УЗО, дорогие, малогабаритные
Тип по форме тока срабатыванияАССрабатывает, если синусоидальный ток утечки возрастает медленно или скачком
АСрабатывает, если синусоидальный или пульсирующий постоянный ток утечки возрастает медленно или скачком
ВСрабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки возрастает медленно или скачком
Способ установкиПредназначено для крепления на DIN-рейке в щиткеПредназначено для установки в электрических щитках квартир и домов
Вмонтировано в розеткуУстанавливается для защиты отдельного электроприбора или в случае старой электропроводки для исключения ложных срабатываний от естественных токов утечки
В виде переходника, подключаемого к розетке
Устанавливаемое на удлинитель
Устанавливаемое на сетевом шнуре электроприбора

Как вычислить параметры конкретного прерывателя

Итак, мы определились с числом прерывателей и схемой их размещения, но выбор УЗО для дома или квартиры на этом не заканчивается. Перед покупкой конкретных моделей нам нужно выполнить расчет их характеристик. Без этого модуль будет срабатывать сам по себе, раздражая владельца частного дома или квартиры. Чтобы рассчитать УЗО максимально точно, проектировщики электросетей используют такие параметры, как мощность подключаемых к линии электроприборов, величину тока утечки и даже длину проводки.

Например, расчет прерывателя для комнаты с суммарным энергопотреблением 5 кВт, подключенной к счетчику на 220 вольт проводом 11-метровой длины, начинается с определения максимального тока потребления, в данном случае это 22,7 А (5000/220). Далее идет определение тока утечки в проводах и электроприборах – это около 11 и 9 мА (ток фазы минус ток нейтрали), после чего мы подбираем из модельного ряда УЗО с параметрами, наиболее близкими к данным величинам – 22,7 А и 20 мА. Это будет автомат на 25А/20мА, причем перед тем, как рассчитать окончательные параметры, все значения нужно увеличить хотя бы на 30 процентов. В итоге, на линию обслуживания такой комнаты нам придется поставить прерыватель на 32А/30мА. Вот и все, теперь вы знаете, какое УЗО выбрать в данном случае.

Перед тем, как выбрать модель УЗО, необходимо выполнить расчет характеристик

Если долгие вычисления вас утомляют, вместо того, чтобы делать точный расчет, вы можете воспользоваться стандартными рекомендациями по характеристикам прерывателя, которые звучат следующим образом:

  • Для противопожарного модуля нужны параметры на уровне 62А/300 мА.
  • Для ванной комнаты и детской подойдет модуль на 16А/10 мА.
  • В комнаты без энергоемких электроприборов (холодильника, стиральной или посудомоечной машины) можно поставить блок на 25А/30мА.
  • На линию питания бойлера или кухни (или иного энергоемкого помещения) лучше установить прерыватель на 40А/30 мА.

Если вы запомните эти данные, вам не понадобится делать сложный расчет и подбирать УЗО по мощности и прочим параметрам. И пусть вас не пугают большие значения силы тока – при 40 амперах блок не отключается от сети (как автомат), а полностью расплавляется. А 30 мА дифференциального тока, при которых срабатывает УЗО, не напугают даже подростка.

Важность приобретения качественного УЗО

Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:

  • ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
  • несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
  • неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.

Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.

Таблица: основные параметры УЗО

Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
Un
Уровень напряжения, который избран производителем аппарата и необходим для его функционирования.
Обычно номинальное напряжение составляет 220 В, иногда — 380 В

Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства.
Номинальный ток
In
Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО

Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный отключающий дифференциальный ток
Idn
Ток утечки.
Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надёжности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А.
Номинальный дифференциальный ток короткого замыкания
IDc
Ещё один показатель качества и надёжности устройства.
Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО.
Предельное значение неотключающегося сверхтока

Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена.
Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания. Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная включающая и отключающая (коммутационная) способность
Im
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока
У качественных устройств составляет 1000 или 1500 А.
Номинальная включающая и отключающая способность по дифференциальному току
IDm
Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока.
Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S.

Критерии подбора УЗО

При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока

После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.

Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.

Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Номинальный ток нагрузки в зоне защиты, А1625406380
IDn при работе в зоне защиты одиночного потребителя, мА10303030100
IDn при работе в зоне защиты группы потребителей, мА303030(100)100300
IDn УЗО противопожарного назначения на ВРУ, мА300300300300300

Разновидности устройств защитного отключения

Выключатель дифференциального тока может иметь один из следующих типов:

  • AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;
  • A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;
  • B. Такие устройства защитного отключения используются только на промышленных предприятиях.

УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий

Конструкция УЗО

Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:

  • электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
  • электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:

  • ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;
  • Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
  • SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
  • Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
  • Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
  • IEK — продукция, качество которой приемлемо, а цена — низкая;
  • «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
  • DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.

Принцип работы УЗО

УЗО или устройство защитного отключения — это прибор, необходимый для размыкания электрической цепи в случае утечки дифференциального тока. При нормальной работе электросети и электрооборудования разница потенциалов в кабелях нулевая. Однако при пробое в изоляции или другом нарушении в работе электрической цепи происходит утечка дифференциального тока, который подается на корпус устройства. А прикасаясь к корпусу, человек сам становится проводником (через его тело проходит дифференциальный ток), рискуя получить электротравму.

УЗО контролирует разницу в потенциалах и при ее образовании мгновенно разрывает цепь, отключая электричество во всей квартире или только на определенном участке. Стоит отметить, что устройство защитного отключения не защищает проводку и бытовую технику от перепадов напряжения и короткого замыкания в сети — этим занимаются автоматические выключатели. Поэтому УЗО стоит монтировать в совокупности с автоматическими выключателями, соединяя их последовательно.

Как правильно выбрать УЗО

Дифференциальное устройство может быть электронным или электромеханического исполнения. Электромеханический вариант имеет дифференциальный трансформатор тороидального типа и исполнительный узел в виде поляризованного реле. Электронные дифференциальные устройства имеют электронную плату, работающую от напряжения сети.

Так как электрическая сеть у нас еще не достигла хорошего качества (скачки напряжения, частые отключения, заниженное или завышенное напряжение), электронная плата устройства может отказать. Рекомендуемый вариант – это более надежное  электромеханическое устройство, для него источник питания не применяется.

При выборе УЗО важно также учитывать токи утечки в самих электрических приборах. У всех электроприборов есть свои утечки тока, величина которых зависит от их качества исполнения. Значение тока утечки обычно указывается в характеристиках прибора

Эти значения не должны превышать 30% от величины тока утечки  защитного отключения. Например, для тока утечки в 30 мА, величина утечка тока электроприборов не должна быть больше 10 мА

Значение тока утечки обычно указывается в характеристиках прибора. Эти значения не должны превышать 30% от величины тока утечки  защитного отключения. Например, для тока утечки в 30 мА, величина утечка тока электроприборов не должна быть больше 10 мА.

При выборе дифференциальной защиты это нужно учитывать, иначе будут частые ложные отключения сети. Напряжение электрической сети у нас имеет форму синусоиды, поэтому защитный выключатель выбирают вида АС или А для переменного напряжения.

Главное баланс

Просчитывая, какое УЗО можно поставить в квартире или частном доме, сколько необходимо этих устройств и какой мощности, примите во внимание, что здесь работает пропорция: чем меньше предел по дифференциальному току — тем чаще будет срабатывать аппарат. Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика

Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту

Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика. Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту.

Поэтому на практике применяются две основных схемы подключения, условно — простая и сложная. Простая — самый частый вариант. Один вводный автомат — одно устройство защиты с порогом, подобранным эмпирическим путем.

Если при 30 мА фиксируются слишком частые срабатывания, то либо нужно УЗО заменить на аналогичное с более высоким порогом, либо определить «проблемную» группу потребителей, и на нее смонтировать отдельный аппарат, так как нагрузка по току суммируется.

Вторая схема предполагает дифференцированную проводку с выделением:

  • энергоемких потребителей (электрокамина, электроплиты);
  • потребителей, работающих во влажных условиях (стиральной машины, бойлера);
  • потребителей, чувствительных к токам утечки (сложная электроника);
  • обычных потребителей (освещение, маломощные бытовые приборы).

Защитные устройства, установленные на каждую группу в соответствии с допустимым для нее током утечки, обеспечат обесточивание в случае пробоя изоляции только этой группы электроприборов.

Как выбрать УЗО

Если вы задались вопросом «как подобрать УЗО», то должны учитывать, что существуют различные виды этих устройств, а при выборе нужно опираться на ряд следующих параметров. Помните и о том, что в выборе УЗО можно допустить ряд ошибок, о которых речь пойдёт ниже.

Дифференциальный ток и его разновидности:

  1. A – реагирует на утечки постоянного тока, причём как пульсирующего, так и переменного.
  2. АС – реагирует только на переменный ток утечки.
  3. B – реагирует как на переменный ток, так и на постоянный.
  4. G – отличается от остальных выдержкой времени отключения, что необходимо для обеспечения процесса селективности.
  5. S – то же что и G, но отличается увеличенной выдержкой времени.

Ток утечки (реакция УЗО на дифференциальный ток):

  • 500, 300, 100, 30, 10 мА;
  • Напряжение сети должно быть 220/380 В;
  • Не следует забывать и о токе, на который рассчитано УЗО – номинальном токе.

Нынешние УЗО рассчитываются на нагрузку в 100, 80, 63, 40, 32, 25, 20 и 16 А.

Так же выбор УЗО основывается на различных типах зданий, которым необходимо данное устройство. Для частного дома и УЗО для более крупного здания или здания с другими функциями будет различаться по типу, да и количество таких устройств будет разниться. Если устройство требуется для коттеджа или дома крупных размеров, то здесь необходимы включатели дифференциального тока на три фазы (четырёхполюсные). Некоторые схожие моменты были в предохранители ПАР.

При установке УЗО в квартирах и ряде других подобных помещений, требуется монтировать устройства с видом АС, А. Ток утечки должен быть в 30 мА.

При монтировании УЗО вводном электрощите, необходимо применять включатель дифференциального тока типа S. Ток утечки должен составлять 100мА и больше.

При приобретении УЗО на большие здания рекомендуется устанавливать сразу несколько устройств со схемой питания каскадного характера и множеством разветвлений, что будет особенно актуально для многоэтажных зданий. В таких зданиях УЗО может присутствовать на всех этажах, отдельных пристройках, электрощитах и прочих отдельных и важных элементах дома, которые требуют дополнительной защиты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
