Особенности выбора тепловой пушки

Как выбрать модели по мощности

Что самое главное в выборе электрической тепловой пушки? Правильно выбрать мощность нагрева. От нее зависит объем воздуха, который будет прогреваться за время работы. Это является ориентиром при покупке агрегата для помещения конкретной площади. Например, у модели мощностью в 2 кВт расход воздуха составляет 120 куб.м/ч, а у пушки на 3 кВт тепловой поток достигает 300 куб.м/ч.

Упрощенная схема подбора будет следующая: мощности в 1 кВт хватит на обогрев 10 кв. м (при условии что высота потолка не более 3 м).

Более точный расчет делают по формуле, где вычисляемая мощность обозначается буквой Р. При этом учитывают не площадь помещения, а его объем, а также теплопроводность стен.

Разберем пример. Площадь помещения составляет 10 кв. м, а высота потолка – 3 м. Значит, объем помещения составит 30 куб. м. Допустим, что внутри него температура должна быть +15 °С, а на улице -20 °С. Значит, разница между этими значениями составит 35 °С. Предположим, что стены здания хорошо утеплены, и возьмем коэффициент теплопроводности 1.

Сделаем расчет необходимой мощности: (30*35*1)/860=1,22 кВт. Значит, в помещение площадью 10 кв. м подойдет тепловая пушка мощностью от 1,22 кВт для комфортного обогрева зимой. Однако лучше купить модель с небольшим запасом, например с показателем в 1,5 кВт.

Если классифицировать отопительное оборудование по мощности, то модели до 5 кВт считаются бытовыми. Такие теплопушки работают от электросети с напряжением в 220 В и могут использоваться на дачах, в гаражах, офисах, частных домах. Иногда их еще называют тепловентиляторами. Промышленные модели по мощности могут достигать нескольких десятков киловатт, а значит, оказывают значительную нагрузку на сеть и должны подключаться к сети с напряжением в 380 В. Они способны прогревать значительные по площади помещения: ангары, мастерские, цеха. Подсказкой при выборе тепловой пушки послужит таблица мощностей.

Важно знать! Не все тепловые пушки поставляются в комплекте со шнуром питания и сетевой вилкой. Поэтому их покупают отдельно

Регулировка уровня нагрева

Кроме силы нагрева, многие модели предусматривают управление мощностью. Ступенчатый переключатель может включить полную мощность, чтобы быстро прогреть помещение, или частичную — для постоянной поддержки тепла, а также использоваться в качестве неосновного источника отопления. Некоторые модели оснащены вентилятором, работающим без отопления, только для циркуляции воздуха.

Для электрической теплопушки важна страховка от перегревания. Достигая критичного порога температуры при работе, пушка выключается. Такое может случиться, если корпус прибора случайно чем-то накроют — срабатывает защитная система, и нагревание прекращается.

Вариант #2 — модели на сжиженном газе

Эксплуатация тепловых газовых пушек осуществляется на открытых площадках и в хорошо вентилируемых нежилых помещениях. В качестве топлива используется газ пропан, поставляемый к пушке по магистральному газопроводу или из баллонов. Дешевле на порядок обходится работа установки на магистральном газе. При отключении подачи газа и отсоединении гибкого шланга, подающего «голубое» топливо, пушка превращается из обогревающего устройства в вентилятор.

Агрегат работает без выделения дыма и какого-либо запаха. Мощные модели способны обогревать объекты, объем которых достигает 250 куб. метров. КПД данного оборудования составляет почти 100 %, так как топливо в процессе эксплуатации используется полностью. Не доставляет проблем при транспортировке и обслуживании. С помощью регулятора производится увеличение или уменьшение тепловой мощности агрегата в пределах, указанных производителем в руководстве по эксплуатации газового оборудования.

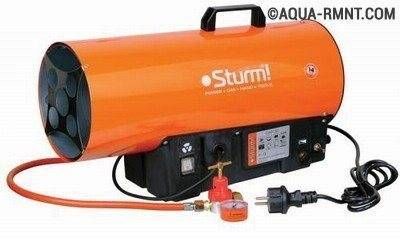

Мощность данной газовой тепловой пушки Sturm GН-9130, снабженной регулятором и полутораметровым гибким газовым шлангом, составляет 30 кВт

В моделях предусмотрено наличие защиты от перегрева в виде встроенного термостата, который включается в момент превышения допустимого уровня температуры. После включения термостата происходит автоматическое прекращение подачи газа к установке. Корпусы газовых пушек покрывают специальной термоустойчивой эмалью, в составе которой не присутствует свинец. Эмалевое покрытие защищает корпус изделия от перегрева.

К плюсам использования газовых тепловых пушек можно отнести доступную стоимость оборудования, а также экономию средств в случае его работы от магистрального газа. При этом с минусами также нельзя не считаться. Газовое оборудование устанавливается только с разрешения служб, следящих за безопасностью подключения и эксплуатации взрывоопасных приборов. При работе газовой пушки выгорает кислород, поэтому предъявляются повышенные требования к принудительной вентиляции помещения.

Обзор популярных моделей

1. Galletti AREO P 12
   Тепловая водяная пушка итальянского бренда имеет мощность 8,9 кВт. При небольших габаритах 460 х 460 х 500 мм калорифер прогревает достаточно большую площадь. Каждый прибор проходит несколько ступеней проверки качества. Устройство Galletti AREO имеет лоток для сбора конденсата. Отзывы покупателей показывают, что уровень шума низкий, а прибор можно использовать в летнее и зимнее время.
2. Ballu BHP-W2-30
   Водяной тепловентилятор имеет механическое управление при площади обогрева 420 кв.м. Размеры прибора 815 x 770 x 325 мм. Устройство крепится на стену с помощью крепежных кронштейнов. Максимальная мощность обогрева 42кВт. Недостатком данной модели является отсутствие автоматического поддержания температуры. Страна-производитель: Китай.
3. Volcano V20 Mini
   Инновационный воздушно-отопительный агрегат имеет компактные размеры с мощностью 3-20 кВт. Имеет массу около 10 кг. Применяются для обогрева промышленных и бытовых объектов, для тепличного хозяйства, автомастерских и супермаркетах. Благодаря монтажной консоли устройство с легкостью устанавливается на стену или потолок, с возможность поворота на 60 по горизонтали и 20 по вертикали. Корпус изготовлен из высококачественной пластмассы. Максимальный уровень шума 52,3 Дб.
4. Тепломаш КЭВ-30T3W3
   Водяная тепловая пушка имеет максимальную мощность нагрева 17,3 кВт. Размер прибора 475×305×400 мм. В час агрегат расходует 9,6 литров воды. Уровень защиты корпуса высокий — IP44. Уровень шума 45 дБ. В комплект входит выносной пульт. Достоинства водяной пушки российской компании Тепломаш —  низкая стоимость, небольшое электропотребление и незначительный уровень эксплуатационных затрат.
5. ГОЛЬФСТРИМ ТВВ 12
   Потребляемая мощность тепловой пушки – 13 кВт. Тепловентилятор имеет компактные размеры 565 x 410 x 405 мм. Установка подойдет в качестве дополнительного нагревательного оборудования. Они просты в управлении и имеют надежную степень защиты IP44.

Водяные тепловые пушки – наиболее благоприятный вариант для обогрева и просушки промышленных и производственных зданий. Устройство экономично и подходит для тех помещений, где общее отопление не справляется со своей задачей.

Что представляет собой тепловая пушка?

Это переносной или стационарный прибор для нагрева воздуха. Тепловые пушки применяют для отопления просторных помещений – домов, ангаров, мастерских и производственных цехов.

Свое название отопительные приборы получили из-за внешнего сходства с пушками. Такой дизайн обусловлен конструкционными особенностями тепловых пушек и их функциональным назначением

Тепловые пушки классифицируют в зависимости от источника энергии, на котором они работают: газ, электричество, дизтопливо, отработанное масло. Поскольку дизтопливо и отработка имеют специфический запах, тепловые пушки, в которых используют эти источники энергии, чаще устанавливают в нежилых зданиях.

Тепловые пушки, работающие на разных источниках энергии, можно сравнивать, когда речь идет о помещениях схожего назначения. При всех своих достоинствах обогреватели на дизтопливе или отработанном масле имеют существенные ограничения в применении

Сфера применения газовых и электрических отопительных приборов значительно шире. Она включает жилые, офисные здания, торговые площадки. При правильной установке и эксплуатации такие обогреватели безопасны.

Галерея изображений
Фото из
Электроприборы считаются более безопасными в эксплуатации, чем техника, работающая на жидком топливе или газу. Электропушки компактны, мобильны и подходят для установки в помещениях любого типа и назначения. При покупке прибора не приходится заботиться о наличии топлива. С другой стороны, его невозможно использовать в здании, где нет электричества. Еще один минус – высокая стоимость энергоресурсов

Это самый дешевый вариант отопления, а приборы могут отопить площадь до 250 м.кв. Они отлично подходят для жилых домов, дач, офисов, магазинов, производственных цехов. Бытовые модели компактны и просты в транспортировке

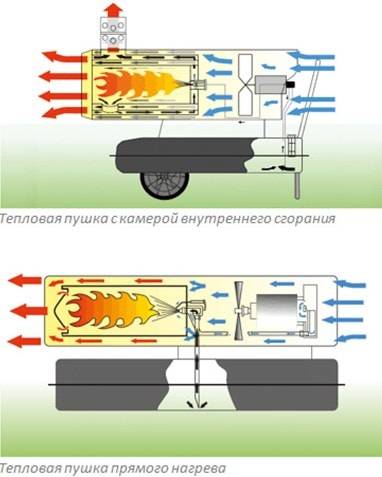

Отопительные приборы на дизельном топливе предназначены для обогрева складов, гаражей, автомастерских и других нежилых помещений. Тепловые пушки этого типа расходуют не только дизтопливо, но и электричество. Его требуется очень немного, и нужную энергию вполне способен обеспечить генератор

Есть модели, которые работают на печном топливе, отработке или мазуте. Они отличаются высокой эффективностью, способны обогревать просторные здания, но не подходят для жилых домов. Причина проста: запах топлива будет попадать в помещение, а продукты сгорания потенциально опасны для здоровья людей. Чтобы использовать такие приборы, следует позаботиться о качественном дымоотведении и вентиляции

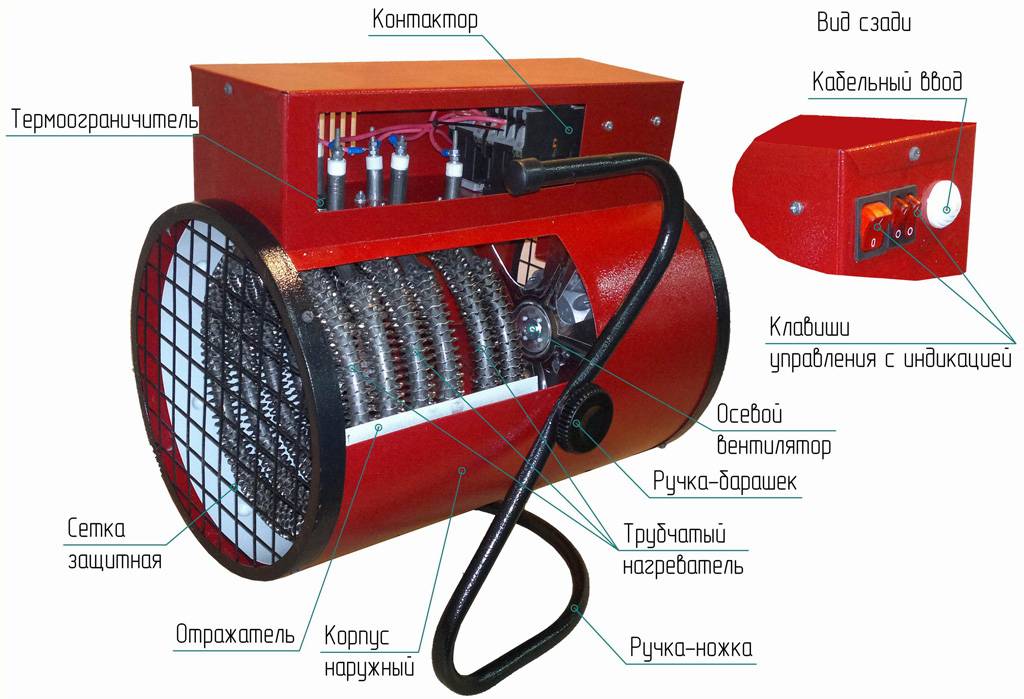

Электрическая тепловая пушка

Обогрев помещения газовой пушкой

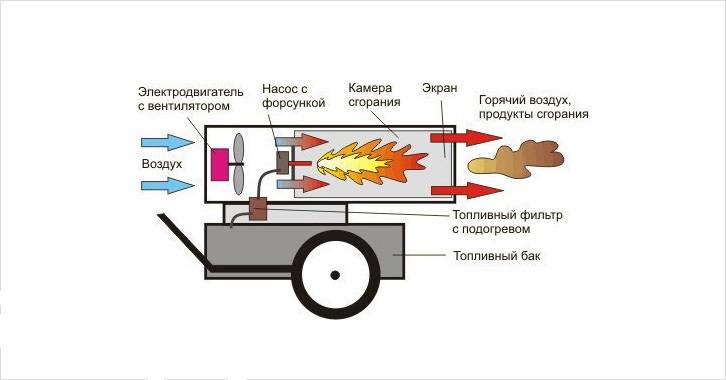

Прибор на дизельном топливе

Отопительный прибор на отработке

Теплопушки работают так же, как тепловентиляторы. Воздух поступает через заборные отверстия в корпусе, прогревается, проходя через нагревательный элемент, после чего с силой нагнетается в помещение, перемешиваясь с более холодными воздушными массами.

Прибор работает либо на сжиженном, либо на природном газе. Однако для работы двигателя вентилятора и системы контроля требуется электричество, поэтому фактически тепловая пушка зависит от двух источников энергии

Чтобы избежать перегрева узлов конструкции и обеспечить качественную работу приборов, производители устанавливают системы контроля. Если температура превышает допустимые значения, тепловая пушка автоматически отключается.

Покупатель сам решает, как будет работать прибор – от магистрального газа или от баллона. Если нужно добиться мобильности обогревателя, стоит запастись баллонами с пропан-бутаном

Система защиты срабатывает при опрокидывании обогревателя. Благодаря этим мерам прибор безопасен для потребителей. Если его правильно использовать, ожоги и пожары исключены.

Рекомендации по выбору

1. Если необходимо устройство на стройку, то самым лучшим вариантом будет модель с цельноштампованной крыльчаткой, так как она создает наиболее мощный поток воздуха;
2. Перед покупкой дорогостоящих промышленных приборов нужно убедиться, что в городе будет находиться сервисный центр выбранного производителя, так как при выходе из строя починка устройства может быть не под силу простым механикам;
3. Для домашнего использования рекомендуется приобретение прямоугольных теплопушек. Дело в том, что в таких моделях установлен сетчатый нагревательный элемент, который не сильно сушит воздух и более безопасен.

Посмотрите видео о том, как выбрать тепловую пушку

Какую тепловую пушку выбрать для гаража

Гараж – это необитаемое помещение, но, тем не менее, люди в нем присутствуют, поэтому следует подбирать отопитель для гаража, не только исходя из площади и, как следствие, определенной мощности тепловой пушки для обогрева, но и из безопасности людей.

Чтобы избежать негативных последствий, лучше выбрать тепловую пушку, работающую на топливе с дополнительной системой вывода продуктов горения на улицу. Если в гараже проведена хорошая проводка, способная выдержать определенную нагрузку, то лучше всего приобрести эклектическую тепло пушку или тепловентилятор для обогрева гаража.

Особенности:

1. Большинство моделей, продающихся в магазинах, предназначенных для установки на пол, но, тем не менее, есть модели, которые можно устанавливать на какое-либо возвышение или же вещать на стену.
2. Если помещение гаража большое, то можно выбрать напольные модели, если же нет, то стоит присмотреться к более компактным моделям.
3. Вторым важным моментом при выборе тепло пушки является ее мощность, чтобы она поддерживала оптимальную температуру в помещении.
4. Считается, что на каждые 10 м2 нужна мощность в 1 кВт. То есть, проще говоря, для средне статического гаража достаточно мощности тепло пушки 3–5 кВт при условии, что он утеплен.

Некоторые люди используют комбинированное отопление гаража, для быстрого нагрева при советующей вентиляции, используют газовую тепло пушку или работающую на солярке, а для поддержания постоянной температуры другие модели, например, электрические.

Общие конструкционные особенности

Вентилятор – важнейший элемент тепловоздушного обогревателя.

Итак, что такое конструкционно тепловые пушки?

1. Главные детали этих простых агрегатов – нагревательный элемент, корпус и вентилятор.
2. Корпус прибора делается из металла, который предотвращает механические и термические повреждения устройства. На нем есть отверстия для проникновения воздуха.

Агрегаты прямоугольной и цилиндрической формы.

1. Чаще всего тепловая пушка обладает цилиндрической формой, однако некоторые модели могут быть и прямоугольными. По своей геометрии, похожей на артиллерийский ствол, агрегат и получил такое название.
2. Для облегчения транспортировки и увеличения мобильности, мощные модели обогревателей закрепляются на станине с колесами.

Принцип работы

ТЭН служит нагревательным элементом для электрических устройств.

Внутри пушки расположен нагревательный элемент — топливная камера с теплообменником, открытая спираль либо ТЭН. За ним установлен мощный электрический вентилятор.

Он захватывает воздух, сквозь корпусные отверстия, внутрь агрегата и прогоняет его через нагреватель. Далее, уже горячий воздушный поток он выталкивает через сопло и тот распределяется по помещению. Получается, что тепловая пушка по своей конструкции — это мощный тепловой вентилятор.

Требования по применению

Функционирование изделия, работающего на газу, вне зависимости от особенностей конструкции требует постоянного расхода кислорода из окружающего воздуха для устойчивого горения. Когда пользователь выбирает модель, то необходимо учитывать эти особенности.

Помещение, где планируется расположение агрегата, должно иметь отличную вентиляцию, чтобы постоянно осуществлялся приток свежего воздуха снаружи. Если же нет вентиляции, то надо выбирать модель с терморегулятором, который автоматически отключает или включает пушку, поддерживая достаточный уровень кислорода. Оснащение термостатом позволяет повысить показатели экономичности изделия: при достижении оптимальной температуры он выключает тепловентилятор, включая его только при снижении заданной температуры до определенного уровня. Такого класса изделия используются на производстве, в складских помещениях, при строительстве зданий и обогрева сельскохозяйственных объектов, где постоянно не присутствуют люди.

Тепловая пушка газовая с термостатом

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Выбор агрегата

Весь модельный ряд газовых изделий обладает весьма высокой эффективностью работы, немаловажен и факт экологической чистоты — сгоревший газ не загрязняет атмосферу, нет посторонних запахов, что очень важно для фермеров, занимающихся разведением цветов и выращиванием овощей. Как выбрать тепловентилятор, работающий на газу из большого ассортимента представленных моделей? Чтобы успешно сделать выбор, надо больше узнать об используемом голубом топливе, специфические особенности тепловых агрегатов и их устройство

Как выбрать тепловентилятор, работающий на газу из большого ассортимента представленных моделей? Чтобы успешно сделать выбор, надо больше узнать об используемом голубом топливе, специфические особенности тепловых агрегатов и их устройство.

Надо учитывать, что аналогичные обогреватели успешно работают от магистрали или же от подключенного к газовой тепловой пушке баллона. КПД такого аппарата становится почти 100%.
Чтобы приобрести нужное изделие с эффективной производительностью, надо заранее подсчитать, какой мощности агрегат вам требуется. Делаются замеры помещения: необходимо знать его объем. Также следует проверить качество теплоизоляции, не будет ли утечек

Чем выше производительность тепловой пушки, тем быстрее она нагреет помещение до нужной температуры.
Обратите внимание и на расход газа, чтобы знать, сколько примерно пушка проработает без первого отключения.

Все газовые тепловентиляторы имеют аналогичную рабочую схему, как она работает, мы уже подробно обговорили немного ранее. Отметить необходимо тот факт, что многим ненужно подсоединение к сети, потому что пьезоэлемент может поджигать газ и без электричества.

ТПГ-10 кВт за 7 тысяч рублей считается специалистами лучшим вариантом для тех мест, где поблизости нет подключения электроэнергии:

• работает на пропане и бутане;
• производительность — 300 м3/ч;
• температура до + 90 C°;
• расход газа max — 0,76 кг/ч;
• масса — 5,5 кг.

Эту газовую тепловую пушку можно использовать от газовой магистрали или с подключенным баллоном, в местах, где есть подключение к сети и без электричества. Аналогичными преимуществами обладает и изделие Sturm GH91101 мощностью 10 кВт; при расходе 0,75 кг/ч производительность до 330 м3/ч, а стоимость всего 5590 рублей.

Схема подачи газа в газовой тепловой пушке

Патрубок входа газа Защита от гашения пламени Электромагнитный клапан Клапан-регулятор подачи газа Газовая форсунка (сопло) Головка горения Термоэлемент Термостат

После подключения газового баллона, газ попадает в патрубок входа газа (1), после этого в камеру защиты от гашения пламени (2), электромагнитный клапан (3), в клапан-регулятор подачи газа (4), в газовую форсунку (5), затем осуществляется воспламенение (поджиг) от свечи зажигания.

Термоэлемент (7) нагревается и способствует прохождению газа в камеру защиты от гашения пламени (2). Термостат (8) запускает электрическую цепь и пропускает газ через электромагнитный клапан. Также, термостат (8) ответственен за блокировку подачи газа (защита от перегрева).

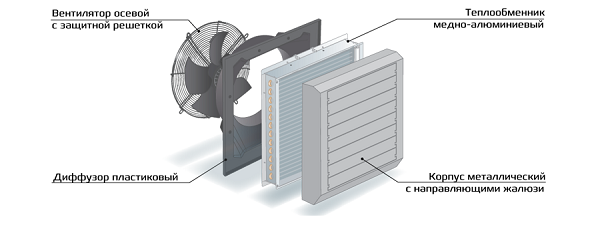

Общая характеристика устройства

Водяная тепловая пушка – сверхмощный тепловентилятор, обогревающий пространство воздухом, нагретым горячей водой из системы центрального отопления.

Устройство в качестве нагревательного элемента использует теплообменник с нагретой жидкостью. Оболочка тепловентилятора выполнена из нержавеющей стали, покрытой качественным полимерным покрытием, степень защиты корпуса — IP44. Агрегат состоит из следующих элементов:

• нагревательного элемента;
• высокопрочного корпуса;
• неразборного узла воздухонагревателя, выполненного из медных труб с вставленными алюминиевыми пластинами;
• осевого вентилятора, который создает направленную струю воздуха через нагревательный модуль прибора;
• фильтра;
• крепежного кронштейна;
• патрубков слива.

Тепловые пушки на воде фиксируют на стене в горизонтальном, вертикальном положении или под небольшим углом с помощью крепежного кронштейна.

№7. Тепловая мощность и ее расчет

Как сравнить несколько разных приборов по эффективности работы? Как понять, что одно устройство предназначено для отопления небольших гаражей, а другое может легко прогреть огромный склад? Надо смотреть на показатель мощности, причем речь идет не о потребляемой электрической мощности, точнее не всегда о ней. Этот параметр будет показательным только для электрических моделей. Так что с них и начнем.

Мощность электрических пушек колеблется 1 до 50 кВт. Модели на 1-3 кВт и пушками назвать сложно – это, скорее, тепловентиляторы. Повторим, приборы мощностью до 5 кВт можно включать в сеть 220 В. Все, что больше, — это оборудование, требующее наличие сети 380 В. Самые мощные электрические пушки – устройства до 100 кВт.

Мощность газовых приборов – от 10 до 150 кВт, но нередко встречаются и более мощные устройства. Дизельные и многотопливные устройства прямого нагрева выдают все 220 кВт, а вот их аналоги непрямого нагрева отличаются меньшей мощностью – максимум 100 кВт. Инфракрасные пушки редко бывают мощнее 50 кВт.

Как понять, какая мощность необходима? Многие советуют пользоваться приблизительным методом подсчета, согласно которому на 1 м2 помещения достаточно 1-1,3 кВт мощности. Если помещение невысокое и хорошо утеплено, можно умножать на 1 кВт, а если есть проблемы с теплоизоляцией, то лучше взять коэффициент с запасом.

Если хочется получить более точный результат, то вооружайтесь калькулятором и следующим порядком расчета:

• посчитайте объем помещения, так как этот параметр куда важнее, чем параметр площади. Если взять помещение площадью 90 м2 и представить, что высота потолков в нем 4 м, то объем получится 360 м3;
• разница температур между желаемым показателем внутри помещения (например, +18С) и показателем снаружи стен. На улице зимой погода может быть разная. Обычно рекомендуют учитывать среднезимнюю температуру, делая поправку на возможные заморозки. Если пушка – основной источник тепла, то лучше учитывать наиболее низкий показатель зимней температуры. Если делаете расчет для жилого дома, то комфортную внутреннюю температуру выбирайте сами. Для складских помещений принятой температурой считается +12С, для общественных зданий — +18С. Итак, допустим, что зимой на улице нередко бывают морозы до -20С, а внутри надо поддержать температуру +18С, тогда разница будет 38С;
• теплоизоляция помещения играет важную роль. Специальный коэффициент учитывается при расчете мощности пушки. Если все стены, пол и крыша утеплены, количество окон небольшое, они имеют двойные рамы, то k = 0,6-1. Если стены кирпичные, но без изоляции, кровля стандартная, а окон среднее количество, то k = 1-2. Для конструкций с одинарной кирпичной стеной, одинарными рамами окон (гаражи, например) применяют коэффициент k = 2-3. Для открытых и полуоткрытых площадок, упрощенных деревянных и металлических конструкций без теплоизоляции k = 3-4. Допустим, у нас есть гараж с двойными кирпичными стенами без теплоизоляции, в которую будут более-менее часто заходить посетители, тогда примем, что k = 1,8;
• тепловая мощность считается по формуле Q = k*V*T. Тогда у нас получается Q = 1,8*360*38 = 24 624 ккал/ч, а так как в 1 кВт 860 ккал/ч, то получается, что Q = 24624/860 = 28,6 кВт;
• если пушка – не единственный источник тепла в помещении, то надо это учесть и вычесть из итогового результата мощность существующего оборудования;
• можно взять не одну пушку большой мощности, а несколько поменьше, чтобы в итоге получить необходимую мощность. Если помещение имеет сложную конфигурацию, то несколько менее мощных пушек – это даже лучше, чем одна более мощная.

Выводы и полезное видео по теме

Подробная видео-инструкция по выбору теплового генератора. Особенности работы разных видов пушек, сопоставление основных технических параметров:

Первоочередной критерий выбора тепловой пушки – тип энергоносителя. От способа нагрева зависит мощность прибора и специфика его применения.

В быту лучше использовать безопасные электрические модели, в производственных целях – дизельные, газовые и многотопливные агрегаты. Водяные пушки могут выступать второстепенным источником тепла.
