Как заменить розетку на новую

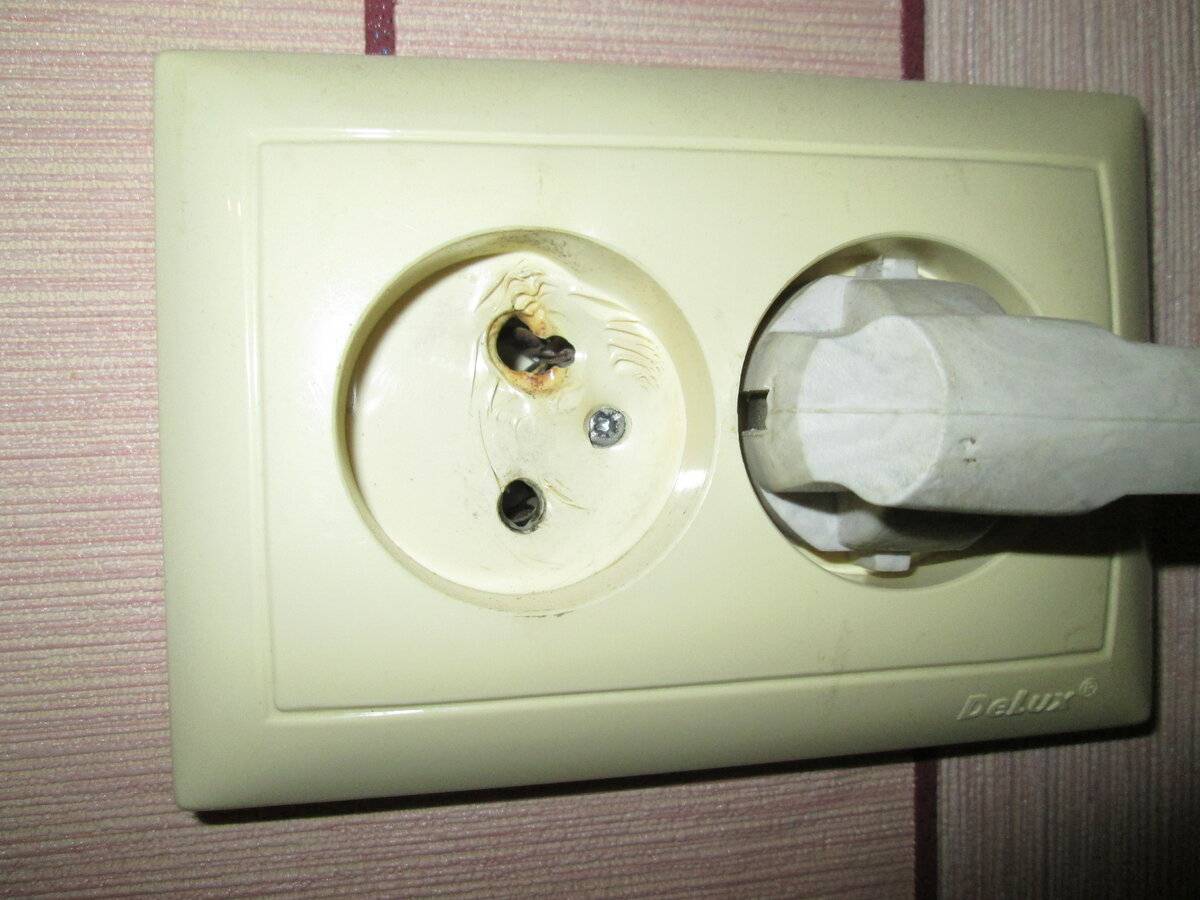

Позвонила мне одна моя знакомая и попросила сделать розетку. Мол, проблема заключается в том, что розетка старая, шатается и постоянно выпадает из стены при вытаскивании вилки электроприбора. По ее словам я понял, что нужна полная замена розетки с реконструкцией подрозетника. Когда я пришел по вызову, то действительно увидел требующую ремонта розетку, поэтому решил написать о том, как заменить розетку своими руками.
Когда я снял крышку розетки, то увидел что распорные лапки расшатаны и уже не держат ее в гнезде. Можно было конечно попробовать зафиксировать сам механизм в стене, но это было бы лишь временное решения проблемы, тем более в стене не было подрозеточной коробки. Здесь нужна была полная модернизация с заменой розетки и установкой нового подрозетника.
Итак, как заменить розетку самостоятельно? В первую очередь, следует обратить особое внимание на крепление розетки в стене. Ведь зачастую случается, что она попросту выпадает из своего посадочного места
А это чревато коротким замыканием в электрической цепи, которое может привести даже к возгоранию.
Рассмотрим пошагово этапы замены электрической розетки. Перед началом работы по замене розетки следует в обязательном порядке обесточить электрическую сеть, которая ее питает. В многоэтажных домах (обычно на лестничных площадках) установлены щитки с пакетными выключателями (пакетниками), прерывающими подачу электроэнергии в квартиры. Найдите в его верхнем отделении соответствующий вашей квартире пакетник и переведите его в верхнее положение «Выкл.».
Можно, конечно, обесточить лишь комнату, в которой предстоит замена розетки, а не полностью всю квартиру, выключив автомат, отвечающий за соответствующую линию. Но для этого нужно знать, где он точно находится. В противном случае самым надежным вариантом будет обесточивание всей квартиры.
Понятно, что, отключив электропитание квартиры, вы лишитесь и освещения. Поэтому, если менять розетку предстоит в условиях, когда на улице сумерки или уже стемнело, следует заранее запастись альтернативным источником света, например, фонариком.
О том, как заменить розетку в случае необходимости, следует подумать заранее. Так как для этого вам, само собой, потребуется новая розетка (а, возможно, и подрозетник), а также нехитрый слесарный инструмент (прямая и крестовая отвертки, кусачки или пассатижи) и индикатор фазы. Кстати этот простой и недорогой электроизмерительный прибор в виде отвертки-пробника требуется в быту довольно часто и потому неплохо его иметь в доме.

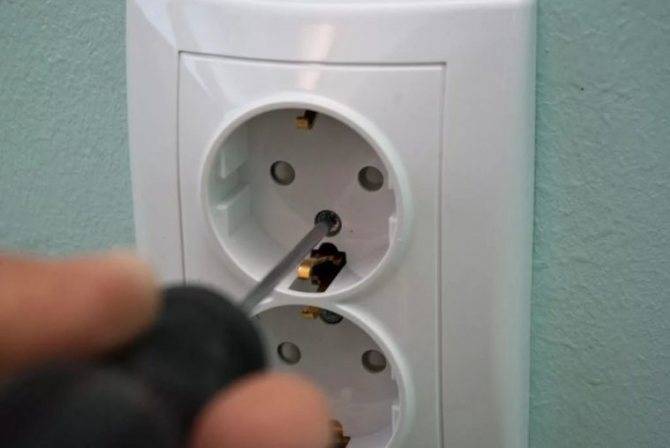

Демонтаж старой розетки начинается со снятия ее панели. Для этого выкрутите в ней центральный болт, пользуясь крестовой или прямой отверткой в зависимости от вида его головки.
Чтобы убедиться, что линия действительно обесточена, проверьте с помощью индикатора контакты розетки. К одному из них подведен фазный провод, к другому – нулевой. Если розетка находится под напряжением, то при прикосновении пробника к фазному проводу его лампочка должна гореть.
Если такого светового оповещения индикатора нет при прикосновении к обоим контактам розетки, значит, линия обесточена, и с розеткой можно работать, в сущности, голыми руками.
И, лишь убедившись в отсутствии электропитания, можно продолжать работу дальше. Ослабив болты зажимов контактов розетки, освободите их от проводов. Отвинтите болты внутренних распоров розетки, удерживающие ее в коробке, и вытащите из нее розетку. Возможно, предварительно придется для этого провернуть ее несколько раз в обе стороны.

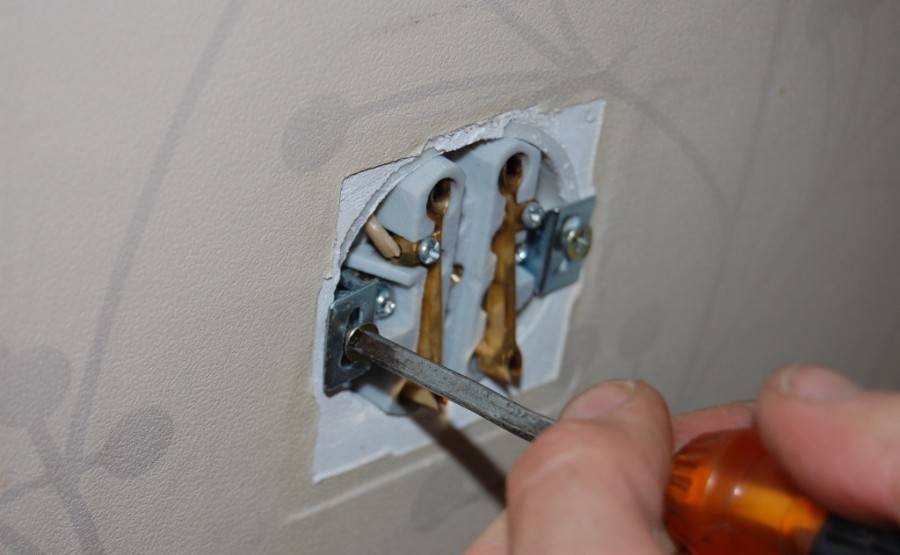

Вытащив розетку из места, где она была установлена, мы обнаруживаем в данном случае, что подрозетник (коробка) отсутствует. То есть розетка была установлена просто в отверстии, сделанном в стене. Такая установка розетки неправильна и ее крепление ненадежно. Однако подобное можно довольно часто встретить в старых домах.
Нередко встречаются металлические подрозетники, в которых не предусмотрены крепежные болты. Потому розетки в них крепятся только с помощью их собственных распорных механизмов. Такое крепление розетки также весьма ненадежно.

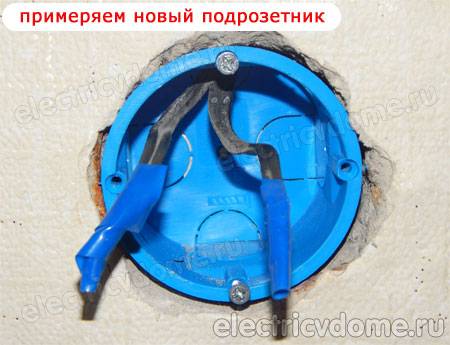

Далее необходимо взять новый стандартный подрозетник и примерить его к отверстию. В данном случае мы видим, что он полностью вошел в него.
Если же подрозетник не полностью входит в отверстие, следует его укоротить до глубины отверстия, отрезав у него заднюю часть. В отдельных случаях приходится расширять отверстие до размеров подрозетника таким образом, чтобы он не деформировался при установке.
Если в отверстии стоит металлический подрозетник, его следует аккуратно вынуть, избегая при этом существенных повреждений стены, чтобы в дальнейшем избежать ее ремонта. Мелкие же повреждения скроет панель новой розетки.
Порядок установки
Следующим этапом станет установка нового устройства.
Необходимо убедиться в том, что установочная коробка-подрозетник в удовлетворительном состоянии и может быть использована в дальнейшем. Если на корпусе подрозетника имеются трещины или пластмасса имеет оплавленные участки, то потребуется замена подрозетника. Для проведения этой работы следует аккуратно плоскогубцами извлечь старый подрозетник из углубления в стене. В новом подрозетнике следует продавить надрезанное отверстие, в которое будет помещён силовой кабель. После того как провод будет продет в отверстие, подрозетник устанавливается в углубление стены. При этом его корпус должен полностью поместиться в установочном месте и не выступать за плоскость стены. Если же высота окажется больше глубины отверстия, то в этом случае необходимо углубить установочное место с помощью специальной насадки для дрели. Установленный подрозетник следует зафиксировать с помощью гипсового раствора. Смесь застывает очень быстро и уже через 10—15 минут можно приступать к следующему этапу по установке.
Если в доме установлена старая алюминиевая проводка, то, особенно при многократном сгибе металлической жилы, может произойти обрыв проводника. Если уже произошла такая неприятность или если после визуального осмотра провода место контакта вызывает сомнения в механической прочности материала, кабель укорачивается на расстояние деформированного или отломанного проводника. После проведения такого купирования, провод, при необходимости, можно нарастить с помощью клемника и отрезка медного кабеля, сечение которого может быть немного меньше сечения алюминиевого проводника.

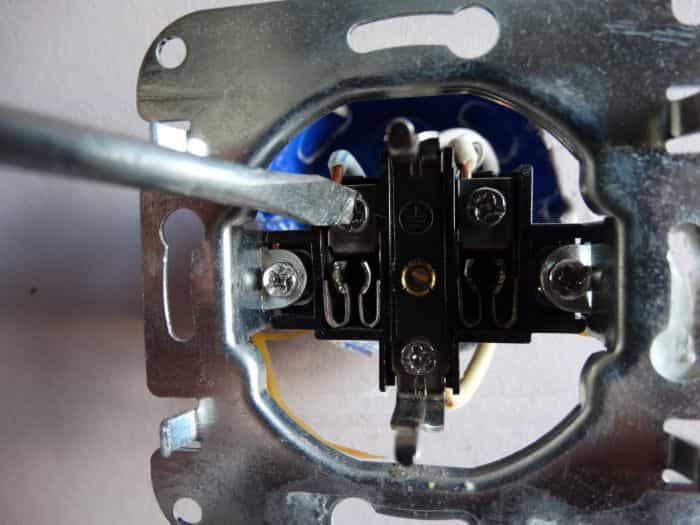

В новой розетке следует установить контакты в крепёжные клеммы и надёжно зафиксировать жилу провода с помощью винтов. При этом следует точно повторить расположение проводов, которые были установлены в старой розетке, на новом устройстве. Если розетка, которая была установлена ранее на этом месте имела заземление, то при установке новой, этот проводник должен быть обязательно подключён именно к заземляющей клемме.
После того как все имеющиеся в наличии проводники будут подключены и надёжно зафиксированы в новой розетке, это устройство помещается в полость установочной коробки. Затем равномерно закручиваются винты, которые выдвигают лапки-фиксаторы, до значительно упора, что “говорит” о надёжной фиксации розетки в стене.
Завершающий этап — установка лицевой пластмассовой части. Для этой цели до упора отвёрткой закручивается ранее снятый болт
При этом важно надёжно зафиксировать внешнюю часть, и в то же время не перетянуть крепёжный элемент, ведь чрезмерное усилие при закручивании резьбовых соединений может привести к деформации резьбы или механическому повреждению пластмассы.
В деревянных домах, а также при организации электрификации таких объектов, как гараж, подвал и теплица, устанавливаются розетки внешние или накладные, которые тоже не вечны и выходят из строя при регулярной эксплуатации.
Замена накладного устройства занимает меньше времени и осуществляется в таком порядке:
- Выключаются “пробки” или “автомат”.
- Индикатором проверяется отсутствие напряжения в проводнике, который подключён к внешней розетке.
- Выкручивается болт, который удерживает накладную пластмассовую часть розетки.
- Выкручиваются шурупы, которыми прикручена внутренняя часть розетки к стене.
- Жилы силового кабеля отсоединяются от клемм.
- С новой розетки снимается накладная панель. Для этого откручивается винт, который находится в середине накладки.
- Шурупами внутренняя часть розетки фиксируется к стене.
- В клеммы вводится проводник, крепление затягивается с помощью винтов.
- Устанавливается внешняя пластмассовая панель, затягивается крепёжным винтом.
Работа по установке внешней розетки завершена.
Как самостоятельно снять старую розетку со стены и монтировать новую

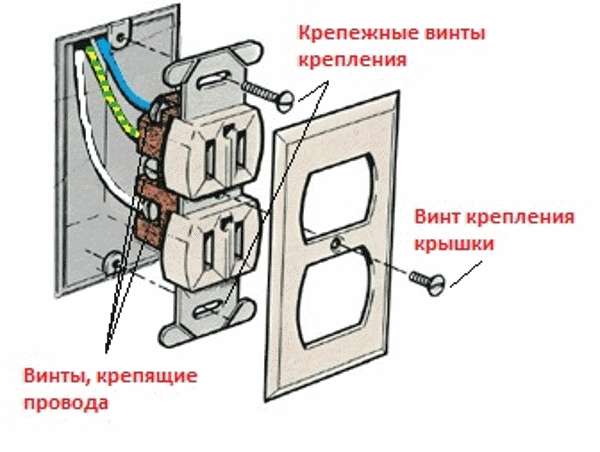

Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:
- снятие декоративной панели;
- ослабление винтов, крепящих жилы проводов;
- снятие крепежных элементов и ослабление разжимных лапок;
- собственно, демонтаж.
Установка новой розетки производится в обратном порядке.
Инструменты
Для демонтажа и установки розетки обязательно наличие следующего инструмента:
- отвертки с плоским и крестообразным лезвием;
- нож для зачистки изоляции;
- бокорезы;
- пассатижи.
Вид и размер лезвия отвертки должны соответствовать шлицам используемых винтов.
Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.
Процесс демонтажа
В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами.
Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.
Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.
Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.
Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя. Придется менять участок проводки между розеткой и распределительной коробкой
Придется менять участок проводки между розеткой и распределительной коробкой.
Этапы работ с наружным устройством
Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности.
При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.
Присоединение нового механизма к жилам
Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.
Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента, переломиться. Особенно это касается алюминиевых проводов.
Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.
Установка новой розетки
- Монтаж новой розетки начинается с установки нового подрозетника. Удобно, когда его размер точно подходит под отверстие в стене, но если это не так, то его можно обрезать до нужного нам размера либо наоборот, аккуратно увеличить размер отверстия.
- После примерки подрозетника в стену, нужно закрепить его при помощи цементного или гипсового раствора. Приготовить его можно путем смешивания сухого материала с водой, доводя консистенцию смеси до такого состояния, чтобы она и в не застывшем виде могла зафиксировать подрозетник в стене.
- При помощи шпателя раствором заполняется дырка в стене, и смесь равномерно распределяется по краям отверстия. В подрозетнике выламывается окошко для продевания проводов. Затем на его торцевую часть тоже накладывается немного раствора. Провода протягиваем через отверстие дна подрозетника и закрепляем деталь в стене.
- Корректируем при помощи смеси повреждения в стене и заполняем ею все имеющиеся щели.
- После этого благополучно дожидаемся момента, когда раствор полностью засохнет и затвердеет, и продолжаем процесс установки розетки.
- При помощи кусачек избавляемся от изоляции на проводах и укорачиваем излишнюю длину жилы. Если смущает лишняя длина провода, то лучше все же не укорачивать его, а поместить во встроенную часть розетки. Удлинить проводку можно при помощи дополнительных частей нового провода.
- Переходим к подключению новой розетки и закреплении ее в стене.
- Выкрутив болт, убираем с выключателя панель. Помещаем провода в контакты розетки и фиксируем их при помощи закрепления болтов отверткой.
- Обычно разные провода отличаются по цвету. В таком случае, фазный провод имеет белый, красный либо коричневый цвет, нулевой провод – синий либо черный цвет и провод заземления окрашен в желтую или зеленую цветовую гамму.
- В случае отсутствия цветовых различий на провод с фазой желательно поставить отметку маркером. Проверить наличие тока в нем нужно еще до подключения к новой розетке при помощи указателя напряжения. Фазный провод принято подсоединить к правому контакту.
- После этого новую розетку помещаем в подрозетник, поправляем ее положение на стене и закрепляем при помощи винтов.
- Последним действием по установке новой розетки является закрепление ее крышки при помощи закручивания центрального винта.
- Проверяем работоспособность новой розетки при помощи подключения любого электронного устройства. После этого возобновляем подачу электроэнергии, помещая выключатель на щите в соответствующее положение.
- Чтобы процесс замены розетки на новую впервые для вас прошел более уверенно, и вышеописанные замечания по теме, как поменять розетку самому, были максимально понятны, просмотрите видео с подробной демонстрацией всех указанных действий.
Как самому поменять розетку: последовательность действий
По большому счету, замена электрической розетки – штука весьма простая, и представить весь этот процесс можно в виде последовательности элементарных действий. После того, как проводка будет обесточена, для решения вопроса, как заменить розетку, следует предпринять следующие действия.
- Берем отвертку крестиком и находим по центру розетки винтик – выкручиваем его и снимаем декоративную накладку.
- Теперь смотрим по сторонам розетки – с двух боков также должен быть винтик с каждой стороны. Они удерживают разжимы – после того, как винты будут ослаблены (немного выкручены), розетка должна свободно вынутся из посадочной коробки. Как вариант, розетка может быть закреплена двумя маленькими шурупами по бокам (чуть дальше описанных выше винтиков). Еще один вариант – она может держаться и на разжимах, и на шурупах.
Отключаем розетку от проводки. Опять-таки, здесь потребуется открутить пару-тройку винтиков. Если проводка алюминиевая, то с ней можно не особо церемониться – просто отломать аккуратно провода от клемм. Все равно в этих местах алюминий сплюснут и сломается при первом возможном случае. Винтики, удерживающие провода, найти весьма несложно – нужно только проследить за проводом и в том месте, где он подсоединяется к розетке, вы найдете винты клемм.
Следующим этапом решения вопроса, как заменить розетку самостоятельно, является подготовка нового прибора к установке. И снова винтики – привыкайте, именно к этому и сводится вся работа по установке розетки своими руками. Распечатываем новую розетку, в ее центре находим винтик и, открутив его, снимаем декоративную накладку. Дальше расслабляем разжимы, причем так, чтобы розетка свободно входила в коробочку. Также расслабляем винты клемм, чтобы без особых усилий в них можно было вставить провода.
- Подключаем розетку к проводке. Если в коробочке находится всего пара проводов, то подсоединить их к розетке весьма просто – один из них к одной клемме, а другой ко второй. Какой именно и куда вы подсоедините в этой ситуации, не имеет значения, главное, чтобы не на клемму заземления, которая обычно находится в центре (если она вообще есть).
- Другое дело, когда в подрозетнике имеется провод заземления. В такой ситуации его необходимо подсоединить к заземляющей клемме, которая маркируется перевернутой буквой «Т», снизу которой имеются еще две горизонтальные палочки. Два других провода подсоединяются к оставшимся клеммам – без разницы к каким, лишь бы не к одной и той же.
После того как вы подсоедините провода к розетке и туго закрепите их винтами клемм, розетку можно будет вставлять в коробочку и крепить разжимами, опять-таки, туго затягивая винты. Завершающим этапом работ, связанных с решением вопроса, как поменять розетку дома, является установка декоративной накладки – она просто приставляется к розетке и прижимается к ней винтиком. В принципе, это и все – теперь идем к счетчику и включаем подачу тока. Если автомат не выбивает, и нигде не сверкают искры, значит работа выполнена правильно – единственное, что останется еще сделать, это проверить работоспособность розетки. Что-нибудь включить в нее и убедиться, что это что-нибудь работает. Вопрос, как поменять двойную розетку, решается точно таким же способом.
Пошаговая инструкция как поменять розетку своими руками
Если замена смесителя в ванной — дело 5 минут, то работая с электрическим током, нужно быть предельно осторожным и внимательным. Но, в тоже время, вызывать электрика на дом из-за одной неисправной розетки, не целесообразно. И все-таки выход есть – заменить розетку своими руками.
КАК ПОМЕНЯТЬ РОЗЕТКУ ДОМА: ПОДГОТОВИТЕЛЬНЫЙ ЭТАП
К данной работе необходимо заранее подготовить нужный инвентарь. Для этого потребуется: индикатор напряжения, отвертка, зубило, молоток, клеммник, розетка, алебастр, шпатель, салфетки, губки.
Прежде чем начинать работу по замене электрических розеток, нужно выключить электрическое питание в помещении. Для этого следует опустить тумблеры в щитке или пробки в электрическом счетчике. Затем, с помощью индикатора напряжения, убедиться в том, что подача электроэнергии отсутствует. Если лампочка на индикаторе не загорается, то все сделано правильно, и ток отсутствует. В противном случае (если лампочка загорается), подача тока не прекращена, и замена электрических розеток недопустима.
Отвертка, молоток и зубило нужны для демонтажа старой розетки. Алебастр необходим в том случае, если размеры демонтируемой коробки и новой не совпадают. С помощью алебастра «подгоняют» размеры.
КАК ПОМЕНЯТЬ РОЗЕТКУ ДОМА: ЭТАП ДЕМОНТАЖА
После приготовления необходимых инструментов и отключения электрического тока, можно переходить к дальнейшему этапу замены электрических розеток – к их демонтажу. Сначала нужно снять защитную лицевую крышку розетки с помощью отвертки. Защита крепится винтами, обычно их не более трех. Под защитной крышкой расположен механизм розетки, как показано на фотографии.
Дальнейшая замена розетки своими руками сводится к тому, чтобы снять старый механизм. По бокам розетки находятся распорные пластины, которые держат болты. Эти болты необходимо ослабить с помощью отвертки. После этой процедуры розетка легко выйдет из посадочного места коробки.
Затем нужно отсоединить электрические провода, открутив винты на клеммах. Отсоединять провода нужно аккуратно. В старых розетках используются обычно алюминиевые провода, они очень хрупкие и ломкие. Если во время замены розетки своими руками обломился электрический провод, либо он был изначально коротким, необходимо воспользоваться клеммником для наращивания проводов до нужной длины.
Затем необходимо вытащить старую розетку полностью. Дальнейшая замена электрических розеток подходит к третьему этапу работы – монтажу.
КАК ПОМЕНЯТЬ РОЗЕТКУ ДОМА: ЭТАП МОНТАЖА
Новые образцы розеток отличаются от старых. Защитной функцией обладает не вся рама, а только ее центральная часть. Наружная рама выполняет функцию декора, закрывая металлическую рамку.
Замена розетки своими руками продолжается тем, что производится замер размера отверстия в стене под новую коробку. Диаметр современной коробки часто не совпадает с диаметром демонтируемой – он намного меньше. Тут и понадобится алебастр. Его нужно развести водой до пастообразной консистенции. Затем губкой смочить отверстие, и с помощью шпателя наложить гипс до нужных размеров. Через 10-15 минут замена розетки своими руками может быть продолжена.
Далее нужно завести провода в клеммы монтируемой розетки, и закрепить их.
Затем в посадочное место заправляют провода и механизм розетки с помощью специальных винтов, которые идут в комплекте с новой розеткой.
Убедившись, что механизм стоит по уровню, его закрывают лицевой (декоративной) панелью.
Прикрутив лицевую панель, замена розетки своими руками подходит к концу. Осталось лишь проверить качество работы. Для этого нужно включить подачу электрического тока в помещении и, с помощью индикатора, проверить присутствие тока в новой розетке.
Если на индикаторе напряжения лампочка горит, то работа выполнена безупречно. Иначе, придется работу переделывать или же воспользоваться услугами профессионалов.
голоса
Рейтинг статьи
Демонтаж старой розетки
Начало рабочего процесса — демонтаж старой внутренней или накладной розетки. В обоих случаях есть нюансы.
Первым делом нужно отключить напряжение в сети. Обесточить можно ту комнату, где будет располагаться устройство. Используя индикаторную отвертку, обязательно проверить отсутствие фазы. По возможности стоит воспользоваться мультиметром.
Внутренняя
Снять внутреннюю розетку своими руками несложно:
- Открутить центральный винт или болт и снять крышку. Процедура часто проводится, если устройство нужно просто отремонтировать, например, подтянуть распорные лапки или контакты.
- Аккуратно вытащить сердцевину.
- Отсоединить питающие провода. При необходимости снять изоляцию пассатижами. Использовать нож не рекомендуется — есть риск повредить провод.
Согласно инструкции, провода должны выглядывать из стены на 4 пальца. В случае, когда они короче или поломались, нужно провести наращивание. Это делают с помощью клеммника.
Накладная
Если розетка накладная, процесс демонтажа будет выглядеть так:
Отключить напряжение.
Проверить отсутствие тока отверткой с индикатором.
Отсоединить болты, снять крышку.
Отключить провод питания и заземления.
Снять основание, выкрутив закрепляющие его саморезы.
Осторожно убрать деревянную часть.
После всех вышеперечисленных действий из стены будут торчать провода.

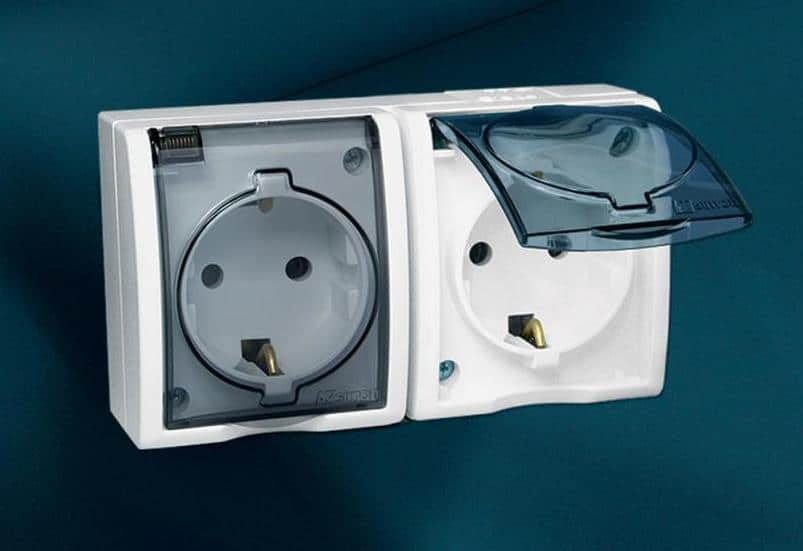

Как заменить обычную розетку на наружную
Жителям старых построек с деревянными перекрытиями или домов с наружной проводкой интересно будет узнать, как правильно заменить розетку и соблюсти все меры безопасности. Из-за того, что дерево быстро возгораемый материал, лучше поставить розетку наружного типа. Конечно, теряется эстетичность, но безопасность должна стоять на первом месте.
Преимущество внешних розеток в том, что все проблемы оказываются на виду. Если возникнет неисправность в контакте, корпус устройства начинает плавиться, темнеть и сразу станет понятно, что розетку нужно поменять.
Принцип монтажа тот же, что и при обычном типе розетки. Сначала снимается верхняя панель, конструкция устанавливается в подрозетник, присоединяются жилы провода и зажимаются лапки. Потом основание розетки прикручивается к стене. Устройства такого типа могут выпускаться с крышками. В таком случае розетку можно установить на улице.
Для домов с деревянными стенами в целях безопасности рекомендуют установку наружных розеток
Работа с гипсокартоном
Для установки розетки в гипсокартон понадобятся специальные подрозетники. От обычных они отличаются пазами, в которых расположены винты.
Устанавливаем так:
- Первым делом необходимо провести кабель к тем местам, где будут установлены розетки, и через вырезанные отверстия вывести наружу.
- Закрепить подрозетник.
- Разделить лицевую панель и рабочий механизм, открутив закрепляющий болт.
- К контактам розетки подсоединить кабель. Надежно затянуть.
- Подключить провод заземления к контакту, расположенному в центре.
- Закрепить устройство в подрозетнике.
- Установить декоративную панель.
