Особенности функционирования инструмента
Для чего и зачем нужны индикаторные отвертки, знают не многие. Мало кому также известно о том, что такие инструменты бывают различных видов и конструкций. Зная устройство рассматриваемого изделия, нужно определиться с принципом его функционирования. Это особенно важный момент для юных и неопытных мастеров, которые собрались самостоятельно починить проводку в доме.
Перед тем, как приступить к определению повреждения цепи, нужно проверить инструмент. Это важный момент, так как речь идет об опасном напряжении 220В. Определить неисправность пробника можно путем визуального осмотра. Если внутри рукоятки видны такие элементы, как резистор, лампочка и пружинка, то изделие находится в рабочем состоянии. Не помешает убедиться в исправности прибора путем установки его в рабочую розетку. Свечение индикатора свидетельствует об исправности прибора.
При прикосновении жалом к токопроводящему проводнику или контакту, происходит протекание тока через резистор, номинал которого равен 0,5 МОм. Этот параметр резистора позволяет ограничить ток до безопасного значения. Пониженный номинал тока передантся на лампочку, которая загорается, но только при прикосновении человека пальцем к контактной пластине. При прикосновении пальцем к пластине происходит замыкание цепи, поэтому при наличии тока в проводнике, к которому прикасается жало, будет светиться индикатор. Схема определения фазы в розетке изображена на фото.
Как пользоваться индикаторной отверткой
Это интересно! Индикаторные отвертки простого типа имеет высокий порог срабатывания по напряжению, который составляет 60 В. При снижении напряжения в цепи ниже этого значения, этот прибор функционировать не будет.
Широкое применение индикаторов напряжения в электроснабжении позволило ускорить процесс определения неисправностей. Знать устройство пробника вовсе не обязательно, чтобы определить неисправность электрической цепи. Однако эти знания никогда не будут лишними, если деятельность связана с электричеством.
Обыкновенный пробник имеет мало функций, в отличие от своих собратьев на батарейках. Это уже более совершенные изделия, которые способны выполнять несколько функций. Отвертки индикаторы с батарейками называются электронными пробниками. Они могут иметь дисплей, на котором отображается величина напряжения, а также звуковую и световую сигнализацию.
https://youtube.com/watch?v=fpjnfx4M2yM%3F
Типы индикаторов напряжения: однополюсные и двухполюсные устройства
Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.
Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.
Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.
Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.
Двухполюсной тип индикаторных отверток характеризуется наличием двух корпусов
Пассивные индикаторы напряжения и тока: особенности функционирования
Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.
Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.
Пассивные индикаторы определяют только наличие напряжения в определенной точке электроцепи
Характеристики активных отверток-индикаторов напряжения
Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.
Активные индикаторы имеют следующие технические характеристики:
- Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
- Светодиод вместо неоновой лампы.
Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.
Активные индикаторы имеют собственный источник питания
Существующие виды устройств
Для начала расскажем, какие бывают индикаторные отвертки и в чем преимущество каждого из видов. На сегодняшний день принято пользоваться следующими разновидностями индикаторов:
Обычный пробник без батарейки с лампочкой. Принцип действия такой модели довольно простой: ток попадает на жало, после чего направляется к резистору, ограничивается и поступает к индикаторной лампочке
Обращаем Ваше внимание на, то, что сверху отвертки находится металлический пятак, который является вторым контактом. Чтобы проверить электропроводку, палец человека обязательно должен находиться на этом пятаке, иначе пробник не будет работать (цепь не будет замкнута)
Преимущество такой модели – низкая стоимость и простейшая конструкция. Второе достоинство выступает сразу же и основным недостатком – индикаторная отвертка без батарейки имеет минимальный набор функций, который позволяет только найти фазу и ноль, либо проверить напряжение в розетке. Найти обрыв нулевого провода либо фазного таким инструментом у Вас не получится, т.к. порог индикации довольно высокий – свыше 60 Вольт.
Индикатор с батарейкой. Более усовершенствованный вариант пробника – с источником питания и светодиодом. С виду они практически не отличаются от предыдущей модели, но если заглянуть внутрь, можно увидеть биполярный транзистор, который показан на схеме ниже. Пользоваться индикаторной отверткой с батарейкой можно для следующих видов работ: определение фазы/нуля, плюса и минуса (в автомобиле), обрыва цепи и места нахождения электропроводки под штукатуркой. Последняя возможность позволяет найти провод в стене бесконтактным способом, но погрешность может быть высокой. Преимущества отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным. Для домашнего применения индикатор с батарейкой подходит лучше всего.
Электронная индикаторная отвертка с жк дисплеем. Такая модель является многофункциональной и помимо того, что включает в себя все выше описанные функции, так еще ею дополнительно можно определять величину напряжения (в диапазоне от 12 до 220 В). Помимо этого электронным индикатором можно пользоваться для обнаружения скрытой проводки. По сути, электронный пробник является мини версией мультиметра. В силу того, что ее стоимость в 3-4 раза выше обычных индикаторов и в то же время функций не настолько много, как у полноценного тестера, профессиональные электрики ее используют крайне редко. Домашним электрикам-самоучкам такой вариант тоже не рекомендуется применять, т.к. переплата будет значительной, а все функции все равно не будут использоваться.
Вот мы и рассмотрели наиболее популярные виды индикаторных отверток. Далее мы рассмотрим, как пользоваться каждой из моделей для самых распространенных ситуаций, которые могут произойти дома.
Видео обзор электронной модели Stayer
Индикаторная отвертка с батарейкой
Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:
• Найти фазу и ноль в проводах под напряжением;
• Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а другой — щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
• Кроме этого, такой инструмент за счет приведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.
Совет.
Такая особенность данного устройства очень полезна в случае, когда необходимо проверить стену и определить расположение проводки перед сверлением отверстия.
Универсальная индикаторная отвертка
Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.
Индикатор имеет кнопку выбора режима измерения. Рассмотрим принцип и назначение различных режимов:
• Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
• В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
• Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенной проводки) на глубине до 3 см.
Также это устройство позволяет провести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В. Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тен или камин при пробое на корпус.
две фазы
Разобравшись, как пользоваться индикаторной отверткой, хотелось бы рассказать об интересной неисправности в электрической сети. Бывает так, что во время проверки, например, розетки, пробник определяет фазу на обоих проводах. В этом случае не пугайтесь, ничего страшного не произошло. Скорее всего, просто пропал ноль, а фаза по замкнутой цепи пошла дальше, потому тестер и определяет ее на обоих проводах. Рассмотрим вероятные места, где мог пропасть ноль и причины, по которым это произошло:
1. Наиболее распространенным местом обрыва нулевого провода является подъездной щиток. Практически всегда он находится в общем доступе, и проводов там намотано много. Поэтому прежде всего нужно проверить свой вывод на щитке, разобрать, зачистить место подключения и заново прикрутить ноль;
2. Второй распространенной причиной является выбитый автомат или пробка на счетчике в самой квартире. Причиной этого могла стать повышенная перегрузка. Стоит отметить, именно потому, что это приводит к появлению фазы на обоих проводах, по новым требованиям ПУЭ установка автоматического размыкателя на нулевом проводе запрещена;
3. Часто ноль «теряется» в распределительной коробке, расположенной в комнате. Причина — слабый контакт и повышенная нагрузка;
4. В частных домах кабель могут повредить мыши. Причем до сих пор непонятно, чем грызунов привлекает изоляция, но факт остается. Поэтому в коттеджах не рекомендуется прокладывать открытую проводку, особенно на чердаке и под полом. Все провода должны быть уложены в штробы или дополнительно защищены;
5. Сверление стен — один из факторов, который может повлечь за собой обрыв провода. Поэтому профессиональные электрики перед подобными работами всегда рекомендуют проверять место сверления с помощью индикатора скрытой проводки.
подводим итоги
В заключение отметим, что пробник должен быть в любом доме. Это может быть как простая индикаторная отвертка или дорогой электронный вариант: каждый выбирает по возможностям и потребностям. Сложности в их использовании нет никакой: при правильной эксплуатации вероятность поражения током полностью исключена.
Схема индикаторной отвертки: основные элементы прибора
Инструмент имеет небольшие размеры, форму, удобную для захвата ладонью. К основным элементам, составляющим конструктивное устройство индикаторной отвертки, относятся:
Элементы индикаторной отвертки: пластиковый корпус, жало, резистор, лампочка
- пластиковый корпус, состоящий из рукоятки и наконечника, в последнем размещается жало;
- резистор;
- индикаторная лампочка (светится при напряжении, превышающем 50 вольт);
- металлическая пружина для выдвижения жала;
- металлическая пластина для обеспечения контакта с телом человека.
Выше перечислены основные детали, которые характерны для простейших приборов. Чтобы понять, как пользоваться отверткой-тестером, следует изучить устройство инструмента, которое может отличаться в зависимости от типа изделия. Например, промышленностью выпускаются приборы со светодиодными лампами, звуковой индикацией, с дополнительной платой, обеспечивающей переключение разных режимов.
В конструкции может отсутствовать пружина. У такого устройства жало не уводится в корпус и не выдвигается, а имеет постоянное положение и закрывается колпачком во время хранения прибора. Если питание индикатора осуществляется при помощи батареек, в корпусе есть дополнительный отсек. Некоторые модели оснащены держателем, подобным тому, что имеется на ручках для письма. Эта деталь значительно упрощает перенос прибора.
Стандартная схема применяемая в большинстве индикаторных отверток
Разновидности индикаторных отверток и их особенности
Индикаторы напряжения представлены широким ассортиментом моделей, благодаря которым профессиональные и домашние мастера могут приобрести надежные, универсальные приборы в соответствии со своими предпочтениями, пожеланиями и финансовыми возможностями. К наиболее распространенным их видам относятся следующие модели:
- Пробник напряжения с неоновой лампой относится к простой модели отвертки индикатора контактного типа. Работа прибора основана на его свечении после попадания электрического тока на жало устройства с поверхности проводника и последующего его прохождения через резистор сопротивления. Вторым контактом в цепи включения неоновой лампочки является торцевая часть рукоятки. Его замыкание происходит на человеке. Свечение неоновой лампы после нажатия пальцем торцевой части ручки индикатора указывает на наличие фазы на контакте розетки, выключателя, бытового прибора или другого источника питания, подлежащего ремонту. Контакт с мастером обеспечивает включение индикаторной лампы. Высокий порог индикации напряжения, составляющий от 60В, относится к недостаткам отверток. Они рекомендованы для определения фазы электрической цепи переменного тока. С их помощью мастер не сможет обнаружить обрывы электрических цепей.
- Индикаторный тестер со светодиодной лампой отличается низким порогом индикации напряжения. Его идентификация в электрической цепи происходит при значениях, менее 60В. Работа устройства не имеет существенных отличий от функционирования аналогов с неоновыми лампами.
- Индикаторная отвертка со светодиодом и батарейками относится к категории бесконтактных многофункциональных приборов. Пробник напряжения такого вида дополнен биполярным транзистором и рекомендован для определения фазного провода, мест обрыва электрической цепи, полярности источников постоянного тока. Тестер со светодиодом и батарейками предоставляет возможность находить месторасположение проводки в стенах помещений под слоем отделочного покрытия.
- Пробник электронного вида с дисплеем и звуковым сигналом относятся к современным моделям указателей напряжения. Работа с компактным устройством не вызывает трудностей. При появлении вопросов по использованию электронной модели отвертки на помощь придет инструкция от производителя. Она входит в комплектацию многофункционального индикатора напряжения.
Использование электронной отвертки не имеет отличий от применения других аналогов отверток, предназначенных для проведения безопасного ремонта электрических сетей, приборов, оборудования. Практическое определение напряжения, мест неисправностей розеток, выключателей и других источников питания при помощи многофункционального прибора всегда можно увидеть на видео в интернете. Владея информацией о том, как пользоваться индикаторной отверткой, всегда можно избежать электрических ударов, воздействие которых представляет опасность для здоровья и жизни человека.
Виды индикаторных отверток и их устройство
У этого не слишком сложного устройства множество названий. Одни более распространены, другие — менее. Вот, те названия, которые можно встретить :
- отвертка-тестер;
- индикатор напряжения;
- фазометр или измеритель фаз;
Как работать индикаторной отверткой зависит от ее типа
- отвертка электрика;
- отвертка-пробник;
- отвертка для проверки электричества (фаз);
- электропробник.
Возможно, есть и другие названия — это прибор хоть и несложен и стоит немного, полезен как для профессионалов, так и для любителей. С его помощью можно определить наиболее распространенные повреждения, проверить целостность проводов и работоспособность радиоэлементов.
Типы индикаторов напряжения: однополюсные и двухполюсные устройства
Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.
Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.
Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.
Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.
Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов
Пассивные индикаторы напряжения и тока: особенности функционирования
Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.
Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.
Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи
Характеристики активных отверток-индикаторов напряжения
Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.
Активные индикаторы имеют следующие технические характеристики:
- Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
- Светодиод вместо неоновой лампы.
Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.
Активные индикаторы имеют собственный источник питания
Основные виды проверки
Проверять при помощи отвертки индикатора можно как наличие напряжения, так и проводимость того или иного участка цепи, исправность ламп накаливания, нагревательных элементов, определять правильность установки клавишных выключателей.
Контактный способ
При контактном способе проверки розеток и электрических цепей жало тестера прикладывают к оголенной токопроводящей поверхности (контакту розетку, не изолированному проводу, дорожке на печатной плате). Наличие тока определяют по загоревшемуся светодиоду или неоновой лампе, звуку динамика.
Бесконтактный способ
При таком способе жало или наконечник бесконтактного тестера располагается вблизи контакта розетки, изолированного провода, электроприбора, не касаясь при этом их поверхностей. В случае наличия в них электрического тока тестер издает звуковой или световой сигнал.
Проверка исправности ламп накаливания
Для того чтобы проверить исправность лампы накаливания, используют тестер на батарейках. Жало отвертки прикладывают к центральному контакту донышка цоколя лампочки, пальцами второй руки – к корпусу цоколя. Если диод внутри индикатора загорается, значит, лампочка исправна, если нет, работать она не будет даже при визуально целой нити накаливания.
Проверка нагревательного тэна
Для того чтобы проверить ТЭН, например, кипятильника, жало индикатора на батарейках прикладывают к одному из контактов его вилки, за второй – берутся рукой. Как и в случае с лампой накаливания, горящий диод будет обозначать исправность элемента.
Определение правильного положения выключателя
Проверка правильности установки выключателя производится следующим образом:
- Клавишу выключателя нажимают в положение «Включено» (указатель «I» на корпусе);
- Жалом тестера на батарейках дотрагиваются до верхней клеммы выключателя;
- Скрепкой или другим металлическим тонким штырьком прикасаются к клемме на противоположной стороне: если светодиод индикатора загорается, значит выключатель установлен правильно. Если светодиод не горит, выключатель необходимо перевернуть.
Проверку установленного выключателя производят при отключённом электричестве.
Проверка напряжения на изолированном проводе
Для того чтобы определить, есть или нет напряжение на изолированном проводе, лучше всего использовать бесконтактный индикатор: если по проводнику проходит электрический ток, поднесенный к нему индикатор просигнализирует об этом звуковым сигналом и морганием светодиода в наконечнике.
Поиск обрыва провода
Для того чтобы найти обрыв провода, бесконтактный индикатор медленно ведут вдоль находящегося под напряжением изолированного проводника. В том месте, где нарушена целостность жил провода, горящий внутри индикатора светодиод немедленно погаснет.
Предложения от производителей
Теперь перейдём к тому, что можно встретить на полках специализированных магазинов касательно рассматриваемого типа инструментов:
Модель «ОП-1 ИЭК»:
| Параметр | Описание |
| Масса | 60 г |
| Страна-изготовитель | Китайская Народная Республика |
| Напряжение переменного типа |
|
| Определение полярности при постоянном токе | 1,5-36 В |
| Тестирование цепи на наличие обрывов | 0-50 МОм |
| Индикация напряжения | 5 мВт/см2 |
| Стоимость | 70 рублей |
Образец модели «ОП-1 ИЭК»
Модель «ОП-2Э ИЭК»:
| Параметр | Описание |
| Масса | 60 г |
| Страна-изготовитель | Китайская Народная Республика |
| Напряжение переменного типа |
|
| Определение полярности при постоянном токе | 1,2-36 В |
| Тестирование цепи на наличие обрывов |
|
| Индикация напряжения |
|
| Стоимость | 210 рублей |
Образец модели «ОП-2Э ИЭК»
Модель «Ресанта 6878-28NS»:
| Параметр | Описание |
| Страна-изготовитель | Китайская Народная Республика |
| Масса | 40 г |
| Тип жала | Плоский |
| Материал | Сталь |
| Измеряемое напряжение | 12-220 В |
| Материал ручки | Пластмасса |
| Длина | 18 см |
| Ширина | 6,5 см |
| Толщина | 1,5 см |
| Стоимость | 135 рублей |
Образец модели «Ресанта 6878-28NS»
Модель с дисплеем из жидких кристаллов «SANTOOL 12-220В»:
| Параметр | Описание |
| Страна-изготовитель | Китайская Народная Республика |
| Масса | 10 г |
| Тип жала | Slotted (SL) |
| Материал | Сталь |
| Измеряемое напряжение | 12-220 В |
| Материал ручки | Пластмасса |
| Длина | 18,5 см |
| Ширина | 6,5 см |
| Толщина | 2 см |
| Стоимость | 125 рублей |
Образец модели с дисплеем из жидких кристаллов «SANTOOL 12-220В»
Модель «STAYER MASTER 45290»:
| Параметр | Описание |
| Страна-изготовитель | Китайская Народная Республика |
| Страна бренда | Германия |
| Масса | 20 г |
| Тип жала | Slotted (SL) |
| Материал | Сталь |
| Измеряемое напряжение | 12-220 В |
| Материал ручки | Пластмасса |
| Длина | 12,5 см |
| Стоимость | 160 рублей |
Образец модели «STAYER MASTER 45290»
Модель «Vorel 65233»:
| Параметр | Описание |
| Длина | 14 см |
| Замеряемое напряжение | 125-250 В |
| Масса | 18 г |
| Стоимость | 30 рублей |
Образец модели «Vorel 65233»
Модель «MEET MS-18»:
| Параметр | Описание |
| Рабочая температура | От -10 до +50 градусов Цельсия |
| Рабочая частота | От 50 до 500 Гц |
| Страна-изготовитель | Китайская Народная Республика |
| Напряжение переменного типа |
|
| Определение полярности при постоянном токе | 1,5-36 В |
| Тестирование цепи на наличие обрывов | 0-5 МОм |
| Индикация напряжения | 5 мВт/см2 |
| Стоимость | 80 рублей |
Образец модели «MEET MS-18»
Модель «УНО»:
| Параметр | Описание |
| Масса | 30 г |
| Тестируемое напряжение | 110-500 В |
| Максимальное значение допустимого электрического тока | 0,6 мА |
| Тип индикации | Визуальный |
| Длина | 14 см |
| Ширина | 1,9 см |
| Толщина | 1,9 см |
| Стоимость | 150 рублей |
Образец модели «УНО»
Сфера использования
Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.
Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.
Виды индикаторных отверток, их устройство
Как правильно паять паяльником с кислотой
В зависимости от конструкции, принципа действия, наличия дополнительных функций, все модели данных устройств подразделяются на простые, со встроенной батарейкой, бесконтактные и электронные.
Обычная (простая) с неоновой лампой
Простая индикаторная отвёртка
Самый простой тестер данного вида состоит из:
- Корпуса из прозрачного яркого пластика;
- Жала с плоским наконечником;
- Резистора (сопротивления) номиналом 1мОм;
- Неоновой лампы;
- Контактной площадки.
Для более удобного ношения в верхней части корпуса прикреплена пружинная клипса.

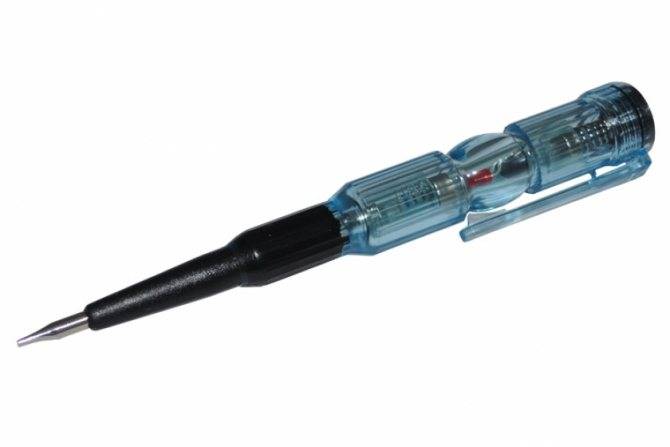

Индикаторная отвертка на батарейках (с функцией прозвонки) контактного типа
Тестер на батарейках
По внешнему виду такой тестер очень похож на предыдущий вид. Отличие его заключается в том, что жало подключается к затвору полевого транзистора, вместо неоновой лампы в таком устройстве используется светодиод. В качестве питания для светодиода в корпус помещены 2 сменные часовые батарейки по 1,5 В каждая.
Тестеры напряжения бесконтактного типа
Бесконтактный тестер
Бесконтактный тестер представляет собой приспособление, по форме и размерам похожее на маркер. Основной рабочей частью данного прибора является датчик, закрытый белым колпачком с коротким и круглым наконечником. Работает такой тестер от 2 элементов питания типа ААА (2 маленькие пальчиковые батарейки).
В некоторых моделях для удобства работы около наконечника имеется маленький светодиод для подсветки.
Электронные или умные индикаторы
Электронная индикаторная отвертка
Электронная отвертка тестер – индикатор, состоящий из короткого плоского жала, непрозрачного корпуса, маленького жидкокристаллического дисплея, двух небольших контактных площадок (полюсных кнопок).
На заметку. Помимо данных видов, встречается еще такой индикатор напряжения, как отвертка пробник, состоящий из двух соединенных проводом щупов, на одном из которых располагаются светодиоды, обозначающие определенное значение напряжения (от 5 до 220-360В).
Использование указателей напряжения
Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:
- Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
- Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
- Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
- Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
- Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена.
Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.
