Размеры плоской отвёртки: характеристики плоских отвёрток

Выбор бит в зависимости от марок

Немаловажно знание того, какие биты бывают и в чем же их отличие друг от друга. Сегодня выделяют несколько марок:

Стандарт PH

Такой стандарт бит имеет крестовой шлиц с углом вершины 55 градусов. Все четыре шлица расширяются к хвостовику. Маркировка PH включает в себя числовые индексы, показывающие размеры шлица. Для этого были введены числовые индексы.

Биты с самым маленьким размером шлица имеют наименование PH 0, а с самым большим диаметром — PH 3. Обозначение PH 2  очень распространено, потому что биты с таким обозначением используются для закрепления саморезных клопов. PH 2- это самый универсальный стандарт и подходит практически к любым саморезам.

Стандарт PZ

По сути это тот же предыдущий стандарт, несколько модернизированный и усовершенствованный. PZ  бита является по сути крестовым шлицем, имеющим равную толщину каждого из ребер.

Это прямой шлиц с разной шириной. Ширина в маркировке указывается в миллиметрах после названия стандарта.

Torx или шестигранная звезда

Шлиц как бы напоминает шестигранную звезду, отличия лишь в диаметре этой звезды. Диаметр шлица обычно пишется в миллиметрах и маркируется так – Torx 7, где 7 – это диаметр в мм. Эти биты используются в основном там, где необходимо применить большое усилие для затяжки крепежа.

Параметры выбора по общепринятой характеристике

Общая характеристика гласит, что биты могут быть основными, специальными и комбинированными:

  • Основные биты состоят из рабочего элемента в виде креста и должны обеспечивать хорошую фиксацию с головками крепежных деталей.
  • Комбинированные биты – это биты с двойной рабочей частью. Обе части могут отличаться как по размеру, так и по виду крепежа. При работе ненужная часть бита откручивается, бит закрепляют в патроне шуруповерта и производят работу оставшейся рабочей частью.
  • Специальные биты – это узкоспециализированные изделия и широком обиходе практически не используются.

В любом случае, какой бы марки и типа биту вы не выбраны, основополагающим критерием является качество и надежность. Бита должна обеспечивать максимальное сцепление с крепежом, быть крепкой и износостойкой и иметь приемлемую цену, соответствующую характеристикам.

Плюсы отверток

Преимущества отверток базируются на комплектации и функциональности. Комфортный набор опций не всегда заменяет специфические функции.

Базовые достоинства опций:

  • электромодели или аккумуляторный тип — повышенная скорость работы;
  • с реверсом — поддерживают выкручивание крепежей;
  • храповые — минимальная нагрузка на руки;
  • ударные — справляются с тугими шурупами, которые обычная отвертка не скрутит;
  • индикаторные — возможность определения фазы, поиск проводов под напряжением;
  • диэлектрические — безопасны при электромонтажных работах, предпочтительны, когда нет возможности обесточить помещение.

Достоинства обычно комбинируются. Например, диэлектрическое покрытие сочетается с опцией индикации, аккумулятор — с реверсом.

Крепежные изделия под крестовую отвертку, биту — PH (Phillips) и PZ (Pozidriv).

Винты

1. Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985, ГОСТ 17473-80, EN ISO 7045.

Таблица 7

 Диаметр резьбы, d, мм  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10  Диаметр головки, dk, мм  3,2  3,5  4,0  5,0  6,0  7,0  8,0  10,0  12,0  16,0  20,0  Размер (номер) крестовой отвертки  0  0  1  1  1  2  2  2  3  4  4

2. Винты с потайной и полупотайной головкой и крестом PH, PZ: DIN 965, ГОСТ 17475-80, EN ISO 7046 и DIN 966, ГОСТ 17474-80, EN ISO 7047.

Таблица 8

 Размер резьбы, мм  М1.6  М1.8  М2  М2.5  М3  М3.5  М4  М5  М6  М8  М10  Размер (номер) крестовой отвертки  0  0  0  1  1  2  2  2  3  4  4

Саморезы для листового металла

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.

2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.

3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.

Таблица 9

 Диаметр резьбы самореза, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3  Размер (номер) крестовой отвертки  1  1  2  2  2  2  3  3

Шурупы по дереву

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.

2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.

Таблица 10

 Размер резьбы шурупа, мм  2  2,5  3  3,5  4  4,5  5  5,5  6  7  8  Размер (номер) крестовой отвертки  0  1  1  2  2  2  2  3  3  3  4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)

Таблица 11

 Диаметр резьбы, A, мм  2,5  3,0  3,5  3,8  4,2  4,5  4,8  5,0  6,0  Размер отвертки (биты) Ph/PZ, номер  1  1  2  2  2  2  2  2  3

Подбор отвёртки: разбираемся в шлицах, крестах и торксах

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются.

Маркировка

Пистолетные рукоятки усиливают нажим, но они не очень компактны. Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе. Долгое время для отворачивания и заворачивания крепежа использовались два вида отвёрток. Они и сейчас в ходу во всех сферах деятельности человека. Но, кроме них, появились и другие типы инструмента, облегчающие работу. Классификация их связана с устройством жала. Основное преимущество этого приспособления — возможность использования под множество задач.

Отвёртка шлицевая, размеры которой соответствуют величине крепежа, может использоваться везде. Таким инструментом можно открыть замок, настроить элементы электронной схемы, использовать в отладке механических устройств. При отворачивании не нужно сильно давить на инструмент.

Жало само фиксируется в шлице и не выскакивает прочь, если зазор между ними минимальный. Хорошо подобранная рукоятка обеспечивает неплохой крутящий момент, который можно усилить при наличии шестигранного стержня с помощью гаечного ключа.

Недостаток единственный — работа в одной плоскости ввиду изначальной конструкции инструмента. Если чуть перекосить в приложении усилия, то отвёртка выскользнет из паза. Эта разновидность инструмента появилась для замены плоской отвёртки. Такая конструкция шлица, в отличие от конкурента, обеспечивает более плотное заворачивание и его сохранность при больших усилиях и нескольких циклах.

Основным видом крестовидного крепежа и инструмента сейчас является конструкция Филипс. К всемирно известному производителю электроники это не имеет отношения. Просто такая фамилия была у изобретателя шлица. Крестообразное строение прорези позволяет закручивать винт с небольшим наклоном без ущерба для поверхности шляпки и не снижая прикладного усилия. За счёт такого шлица боковое смещение минимально. Это даёт возможность применять подобный инструмент в местах с ограниченным пространством и при угловом расположении крепежа.

Несмотря на эти недостатки, подавляющая часть конструкций использует именно такой крепёж. Существует вариация подобной системы крепежа с двойным крестом, или восьмиконечной звёздочкой.

Такой шлиц имеет название Pozidriv и отличается более сильной фиксацией в прорези и меньшей возможностью работы под углом. У таких отвёрток есть своя область применения:. Для работы отвёртками с двойным крестовым шлицем выпускаются саморезы соответствующего профиля, как правило, золотистого цвета. Кроме двух основных, существуют и такие виды отвёрток, названия которых мало известны широкому кругу пользователей. Они придуманы для выполнения особых операций.

Такие фигурные отвёртки выпускаются не в большом количестве, но упоминания достойны:.

Имеется также инструмент с рукоятками из специального материала для применения в агрессивной среде и наборы, состоящие из вала — трещотки с набором сменных головок со шлицами различных видов. Существует плоская отвертка, размеры которой обозначаются буквами SL и цифрами, означающими ширину наконечника. Она колеблется от 2 до 18 миллиметров. Инструмент с наконечником Pozidriv маркируется Pz с указанием номера размера. Отвёртки, имеющие обозначение Px, снабжены спиленным крестообразным жалом для применения в радиотехнике.

Щлицевые отвертки — незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье. Рабочий наконечник инструмента представляет собой клинообразную пластину.

Для использования дома или не частого применения подойдёт недорогой, но приемлемого качества инструмент компаний Stayer, Fit, Matrix, стоимостью около ста рублей. Если планируется профессиональная деятельность, рекомендуется приобрести инструмент подороже. Его представляют, к примеру, фирмы Kraftool, Арсенал стоимостью сто пятьдесят — двести рублей. Самые долговечные отвёртки выпускает производитель Gedoro.

Стоимость его моделей может превышать тысячу рублей. Основное правило — применять инструмент размера, соответствующего шлицам крепёжных изделий. Кончик отвёртки должен плотно сидеть в головке. Это не позволит устройству провернуться в пазу и сорвать шлиц.

Также соответствие размеров благоприятно скажется на сроке службы самого приспособления.

Обзор разновидностей

Так какие бывают отвертки? Так как на строительном рынке появились новые типы болтов, то и виды инструмента также расширились. На сегодняшний день существует большой выбор изделий разной формы и конструкции. Большинство из них применяется только совместно с определенными технологиями.

Наиболее популярными в потреблении считаются такие виды отверток:

  1. Плоская (обозначается как SL). Еще она называется прямошпилевая. Жало имеет вид лопатки и необходима такая плоскость для работы с простейшими соединениями с помощью винтов. Такое приспособление считается самым популярным в бытовых работах, таких как крепление полок или незначительные электромонтажные работы.
  2. Крестовая (обозначается как РН). Такая отвертка имеет жало в виде конуса. Ее четыре грани вмещаются в крестообразный шлиц. Такие виды изделий используют для соединения определенного оборудования или авто, а также для надежного крепления винта. Так как такая отвертка имеет коническую форму, то жало будет в два раза больше соприкасаться с винтом.
  3. Шестигранная (обозначается как НЕХ). Такие виды изделия имеют форму рабочей поверхности как у шестигранника. Крутящий момент такого приспособления будет в десять раз превышать показания крестообразной отвертки. Такой вид инструмента используют во время работ, связанных с ремонтом электротехники.
  4. Звездообразная (обозначается как TORX). Она имеет форму рабочей поверхности как у шестиконечной звезды. Применяется при ремонте незначительной разновидности техники, например, такой, как сотовый телефон.
  5. Крестообразная с насечками (обозначается как PZ). Этот тип исполнения отвертки обладает не только крестовым профилем, но и имеет незначительные дополнительные грани. Применяется при сборке мебели, так как входит более плотно в крепеж.

Также существуют такие виды изделия, которые используются только в определенных условиях, так как они оснащены особыми приспособлениями. К таким изделиям относят:

  • Отвертка с храповым механизмом. Благодаря этому механизму стержень может свободно вращаться в одном направлении. За счет этого можно работать без извлечения наконечника из шлица. Направление вращения изменяется с помощью специального рычажка.
  • Диэлектрическая. Используется при работе с оборудованием, которое находится под напряжением. В этом случае изделие покрывают специальным изолирующим покрытием. Такая изоляция рассчитывается на установленные границы напряжения. На ручке это указывается в маркировке.
  • Универсальная. Позволяет использовать на одну рукоятку несколько наконечников. Они хранятся либо в отдельном футляре, либо внутри рукоятки.
  • С гибким валом. Носит еще название зубчатая передача. В стесненных условиях такое приспособление будет незаменимым, что наглядно показано на фото:

Влияет ли цвет самореза на выбор бита

Конечно, намного важнее подобрать правильный размер насадки, чем цвет. Однако и эту характеристику стоит учитывать для использования оптимальных битов:

  • Биты PH рекомендуется выбирать для саморезов по дереву или металлу черного цвета.
  • Насадки PZ больше предназначены для желтых саморезов. В этом случае осуществляется более надежное соприкосновение.

Если говорить о соотношении размеров самих шурупов или саморезов, то насадки стоит выбирать по следующей системе:

  • PH1 подходит для самых мелких крепежных изделий (в простонародье семечки) размером от 2,5 до 3 мм.
  • PH2 желательно использовать для изделий длиной от 3 до 5 мм.
  • PH3 подойдет для более крупных саморезов на 6 мм.
  • PH4 практически не используется, так как крепежи длиной более 6 мм редко можно закрутить при помощи шуруповерта.
  • PZ1 применяются для саморезов до 3 мм.
  • PZ2 использую при работе с крепежными элементами длиной от 3,5 до 4 мм.
  • PZ3 подходит для фиксации более длинных саморезов от 4,5 до 5 мм.

Особенности, размеры и где применяется

Применяется Pz в основном при сборке мебели и в строительстве.

В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.

Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.

Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.

Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.

Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»

Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.

Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.

Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).

Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.

Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph1.

В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.

Особенности, размеры и где применяется

Применяется Pz в основном при сборке мебели и в строительстве.

В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.

Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.

Наиболее часто встречаемые номера – это 1, 2 и 3. Как Ph, так и Pz.

Самый ходовой из них – это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.

Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: “Мне, пожалуйста, набор бит позидрайв два.”

Дилетанты и не профессионалы обычно их называют “двойной плюсик”! Будьте грамотны в таких казалось бы мелких, но важных вопросах.

Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.

Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).

Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.

Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph1.

В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.

Влияет ли цвет самореза на выбор бита

Конечно, намного важнее подобрать правильный размер насадки, чем цвет. Однако и эту характеристику стоит учитывать для использования оптимальных битов:

  • Биты PH рекомендуется выбирать для саморезов по дереву или металлу черного цвета.
  • Насадки PZ больше предназначены для желтых саморезов. В этом случае осуществляется более надежное соприкосновение.

Если говорить о соотношении размеров самих шурупов или саморезов, то насадки стоит выбирать по следующей системе:

  • PH1 подходит для самых мелких крепежных изделий (в простонародье семечки) размером от 2,5 до 3 мм.
  • PH2 желательно использовать для изделий длиной от 3 до 5 мм.
  • PH3 подойдет для более крупных саморезов на 6 мм.
  • PH4 практически не используется, так как крепежи длиной более 6 мм редко можно закрутить при помощи шуруповерта.
  • PZ1 применяются для саморезов до 3 мм.
  • PZ2 использую при работе с крепежными элементами длиной от 3,5 до 4 мм.
  • PZ3 подходит для фиксации более длинных саморезов от 4,5 до 5 мм.

Какой диаметр сверла под саморез

Какие обычно материалы используют дома? Предметы из древа, металла, фанеры, гипсокартона – их установка не обходится без использования саморезов. Конечно, без практики можно согнуть саморезы, сломать и все из-за отсутствия знаний как работать с этими крепежами. Поэтому лучше заранее узнать, как вкручивать саморезы.

Крепежные элементы подразделяются на множество видов. Чаще всего идет разделение на «для металла» и «для дерева». Отличаются они друг от друга даже по внешнему виду. Разница состоит в шаре резьбы, то есть расстоянии между витками резьбы. Резьба саморезов для древа имеет большее расстояние между витками резьбы (у металла – меньшее расстояние).

Если спутать саморезы и закручивать саморез по дереву, например, в лист металла – то крепление или согнется или вообще поломается. Саморез по металлу в дереве же вообще не будет держаться, так как дерево не проникнет между витками и фактически не держится.

Что касается саморезов по металлу – то можно встретить 2 разновидности – со сверлом на кончике и без.

Диаметр сверла под саморез по дереву

Определить саморез для дерева достаточно легко – у него большое расстояние между витками (чем у самореза по металлу). Почему так? Причина довольно проста – дерево мене плотный материал, чем железо.

Такие шурупы могут быть разных цветов – черного, белого, золотого. Цвет на функциональность не влияет, то есть это не какая-то особая маркировка, а просто разные цвета для подбора крепежей «в тон». Конечно если у вас белая мебель – то лучше использовать белый саморез.

По цветам определить для чего этот саморез для дерева или металла невозможно, только по расстоянию резьбы.

Саморезы могут быть разной длины и выбирать нужно под свои задачи есть самые мелкие – чуть больше сантиметра длиной и есть длинные, больше 20 сантиметров длиной.

Черные саморезы обычно диаметром 3.5 и 4.2 миллиметра. А желтые — от 2.5 до 5.5 миллиметров.

Конечно, с мягкими породами дерева проблем не должно возникнуть, но с дубом или акацией могут возникнуть сложности (плюс не забывайте о том, что древо может расколоться). Поэтому чтоб не испортить всю конструкцию сначала лучше просверлить отверстие меньшего диаметра в материале. Шляпку нужно вровень утопить в материале (для этого заранее просверливают таким же диаметром что и шляпка углубление).

При небольшом диаметр самореза предварительное просверливание не обязательно, но если диаметр больше 4 миллиметров – то нужно просверливать заранее сверлом на 0.5 – 1 миллиметр меньше чем сам саморез.

Диаметр сверла под саморез по металлу

Если металл, который нужно просверлить или закрепить саморез в металле толщиной меньше 0,5 миллиметров – то проблем никаких, его даже не надо предварительно просверливать. Но если толщина металла больше, например 0.8 миллиметра или 1 миллиметр, то нужно сначала просверлить отверстие под установку самореза. Обычно зависит толщина просверливаемого отверстия от толщины материала. Если угадать с размером сверла, то потом саморез можно будет закрутить даже при помощи обычной отвертки.

Ниже предоставлена таблица рекомендуемых диаметров сверл под определенную толщину металла.

Самый распространенный диаметр сверл – 3.4, остальные реже встречаются.

В случае с саморесами (+ прессшайба) до 1.5 мм толщины металла можно и не высверливать отверстие, а выше – без этого не обойтись, так как само сверло из самореза не справляется, от него почти нет толка.

Таблица соответствия диаметра сверл для острых саморезов и толщины металла

Данные таблицы могут много меняться из-за:

  • Качества самого материала;
  • Качество саморезов;
  • Мощность шуруповерта;
  • Какая надежность нужна для крепления.

Итак, в целом, если у вас толстое, плотное дерево или толстый лист металла, сначала нужно его просверливать (меньшего диаметра, чем диаметр самореза), а затем вкручивать.

Саморезы по дереву едва ли уступят по популярности любому другому крепежу. Без них не существовало бы прочной деревянной мебели, каркасных опор, дверных проёмов и многих строительных конструкций, в том числе из гипсокартона (кстати, если вы когда-либо искали специальные крепежи для этих целей, то их нет). Саморез − надёжный, но вместе с тем простой и доступный инструмент. Сегодня в обзоре редакции HouseChief.ru мы расскажем о том, как правильно выбрать саморезы по дереву, а таблицы с размерами и ценой помогут сориентироваться в их многообразии и подобрать правильный вариант для конкретного вида работ.

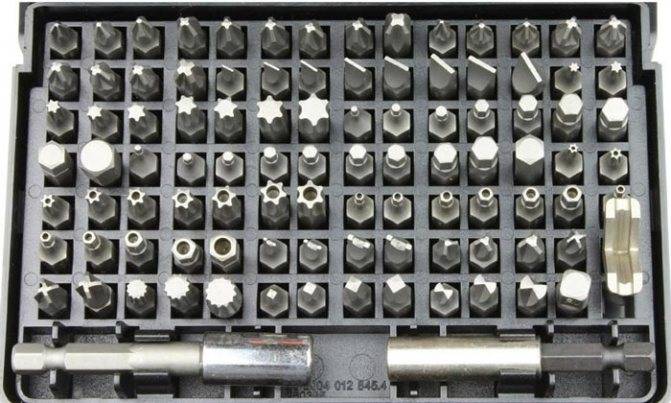

Редко используемые разновидности бит для отверток и шуруповертов

Сейчас – про менее распространенные типы насадок:

  1. С квадратным шлицем. Маркировка R, означает Robertson. В домашних ремонтах не применяется, назначение – узкоспециализированные работы.
  2. Четырехгранная. Типоразмеры – 0, 1, 2, 3. Есть два вида: классическая и удлиненная, 5-7 см.
  3. Антивандальная типа Spanner Head. Маркировка SP. У этой насадки также есть другие названия: змеиный глаз, головка под вилочный ключ. На ее конце два параллельных штырька с кругом в основании.

Антивандальная

  1. С плоским вилочным шлицем. Маркировка GR, стандарты размеров – GR4, 6, 8, 10. Насадки сделаны из прочной высококачественной стали, долго служат. Помимо стандартной, есть удлиненная модель, 5-10 см.
  2. С тремя лопастями. Маркировка TW, полностью – Tri-Wing. Наконечник оборудован тремя прямыми лопастями. Применяется такой элемент, в основном, в электронике, космонавтике. Типоразмеры – TW1, 2, 3, 4, 5, 6.

Трехлопастная

  1. С четырьмя лопастями. Маркировка TS, полностью – Torq-Set. Аналог предыдущего типа, только лопастей на одну больше. Размеры – от 4 до 10.

Бита с четырьмя лопастями

Реже всего встречаются насадки типа:

  • Pin-on-Hex – шестигранный шлиц со стержнем посередине;
  • TR – звездочка со стержнем в центре;
  • Triple Square – многозубчатый шлиц;
  • Polydrive – похожа на звездочку с 6 тупыми квадратными концами;
  • One-way или CL – две четверти круга: одна – снизу слева, другая – справа вверху, или примыкают друг к другу углами;

Вид насадки CL

  • восьми- и двенадцатигранник в виде звездочки;
  • 12-конечная звездочка;
  • шлиц Бристоль в виде шестеренки.

Основные и редкие виды

Отвертка электрика для автоматов

Что касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-

Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s – для автоматов.

А также Ph/fl или Ph/s – для шинок, пускателей, реле и т.д.

Обозначение у данного шлица (Fl или S) разные, потому что до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.

В настоящее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.

Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.

Винтовые зажимы таких аппаратов имеют не только привычный крест с насечками характерными для Pz, но еще и широкую прорезь под плоскую отвертку.

С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже “убит”, можно было хотя бы открутить винт в последний раз, после чего вытащить провод и заменить автомат.

Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.

А универсальная комбинированная отвертка Pz/Fl или Pz/Sl – самое оно! Правда с выбором производителей будьте внимательны. В сети очень много отрицательных отзывов на такие профиля.

В них в первую очередь откалывается уголок плоского шлица. Особенно в первом номере.

Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.

При этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в этом случае самое минимальное.

Вы гарантировано с первых оборотов, как только начнется существенная нагрузка, разобьете не только крепеж, но и испортите грани самой биты.

Milwaukee Shockwave Impact Duty

Американская компания, основанная в 1924 году, и отличающаяся инновационными идеями в области электроинструмента и оснастки к нему. Имеет более 300 личных патентов и активно применяет новые технологии. Ее лучшая линейка бит Milwaukee Shockwave Impact Duty во время испытаний показала самый высокий расчетный результат — 6088 саморезов одной насадкой. Вот особенности и технологические решения этой линейки. Биты из этой серии стали победителями ТОП как в экспериментах российских специалистов, так и зарубежных. Все модели серии являются торсионными и рассчитаны на ударный инструмент. Слово Shockwave указывает на наличие специальной обработки наконечника, дающее точное позиционирование на крепеже и снижение резонансного колебания. Материал бит устойчив к нагреванию при интенсивном использовании.

Эта модель выпускается из конструкционной стали с кованным наконечником. Корпус имеет красную торсионную вставку. Продается по отдельности или в наборах. Есть все типы насадок:

  • ТХ с диаметром 1.0-5.0 мм и длиной 25-90 мм;
  • SL с плоским шлицем выбор не большой — толщина жала от 0.6 до 1.2 мм и ширина 4.5-5.5 мм;
  • PZ с усилением имеет диаметр от 1 до 3 и длину от 25 до 90 мм;
  • PH без усиления с такими же габаритами;
  • Hex с размером грани от 2.5 до 12 мм и длиной 25 мм.

Саморез или шуруп?

В настоящее время существует огромное количество различных видов крепежных элементов, что иногда бывает сложно в них ориентироваться. Возьмем для примера саморез и шуруп. Это разновидность крепежных изделий, в состав которых входит стержень с резьбой и головка. Данные элементы могут иметь различную длину, толщину, форму, отличаются и материалы их изготовления, соответственно и назначение у них отличается, исходя из типа выполняемых работ. Существуют, конечно, и универсальные саморезы, только, к сожалению, они зачастую не способны справиться с поставленной задачей и качественно закрепить различные материалы. Давайте разберемся, где и как они применяются. Саморез и шуруп. В чем же отличия?

Разница прежде всего в резьбе. Саморез имеет ствол, состоящий целиком из резьбы, либо же гладкая часть значительно меньше резьбовой. Еще одно отличие – в наконечнике, у самореза он острее. И третье – материал изготовления. Для шурупов применяют более мягкую сталь, нежели для саморезов. Для изготовления новейших вариаций саморезов используют специализированную закаленную сталь, не подверженную коррозии.

Выбор сверла для самореза

Если речь идет о стандартных сверлах, а не битах для шуруповертов, то выбор правильной насадки для дрели осуществить намного проще. В этом случае нужно сначала определиться с типом самих саморезов. Они могут быть для деревянного или металлического основания. В первом случае крепежные элементы отличаются очень маленьким расстоянием межу витками на ножке. Благодаря этому фиксация отличается надежность. Как правило, диаметр крепежа составляет 3,5 см, что не требует предварительного засверливания отверстия.

Для тонкой жести обычно требуется больше подготовительных работ и создание предварительного отверстия. Его размер зависит от того, какой толщины металл используется. Зная этот параметр можно подобрать оптимальное сверло:

  • При толщине металла 0,7 мм стоит использовать сверло на 3,3 мм.
  • Сверло диаметром 3,4 мм (распространенный тип) оптимально подходит для листов толщиной 1,0 мм.
  • Для металла на 1,5 мм подойдет сверло на 3,5 мм (самая ходовая насадка).
  • Если толщина листа составляет 2,0 мм, то можно использовать более крупное сверло на 3,6 мм.
  • Для металла на 3,0 мм подойдет насадка 3,6 мм.
  • При использовании толстых листов рекомендуется работать более мощным сверлом на 3,8 мм.

Парадокс: цена, количество и качество

При рассмотрении вопроса стоимости бит важно понимать, что при покупке дешевой продукции даже в специализированных магазинах можно не сэкономить деньги, а потерять их. Уже не секрет, что рынок заполнен поддельными товарами, которые создаются только для продаж и получения прибыли недобросовестными производителями за счет обмана доверчивых потребителей

Приобретать такую продукцию — значит просто потерять свои деньги

Уже не секрет, что рынок заполнен поддельными товарами, которые создаются только для продаж и получения прибыли недобросовестными производителями за счет обмана доверчивых потребителей. Приобретать такую продукцию — значит просто потерять свои деньги.

Выпуск высококачественных насадок сопряжен с материальными затратами, которые должны окупиться у производителя и покупателя. Цена на них назначается с учетом оптимальных сочетаний этих требований.

Производитель получает прибыль за счет быстрых и массовых продаж продукции, а покупатель — благодаря длительной и надежной эксплуатации приобретенных бит для шуруповерта, которые экономят рабочее время, значительно облегчают монтаж крепежных элементов.

Поэтому, покупать качественные биты — это значит правильно вкладывать деньги, беречь свои нервы.

Качественная бита стоит порядка 1,5 доллара. На ней выбито клеймо производителя с указанием типа формы и размера. Обработка PVD покрытием обойдется чуть дороже.

Мастер, который регулярно пользуется шуроповертом, выполняя им различные действия, может сэкономить на приобретении бит. Для этого их покупают большое количество, но по оптовой цене. За счет этого стоимость единичного изделия снижается.

Еще раз обращаю внимание: каждая бита выбирается под определённый крепеж с конкретными характеристиками. Хороший инструмент стоить дешево не может, но оправдывает свое приобретение в процессе работы

Считаю полезным по излагаемой теме порекомендовать просмотр видеоролика владельца autom «Почему портятся отвертки».

Возможно, что у вас еще остались вопросы по выбору бит или есть разногласия с предоставленным материалом. Воспользуйтесь комментариями, а я отвечу на них.

Полезные товары

  • Карманный складной нож
  • Цифровой штангенциркуль
  • Приспособление для удаления косточек

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Подводя итоги

В 2022 году найти качественные биты можно в каждой категории, однако важно понимать, что не всегда качество действительно зависит от цены. Если же коротко охарактеризовать трио лучших насадок, то Bosch можно назвать самой популярной, USH – самой признанной, а Milwaukee – одной из самых надёжны маркой

При этом, на что важно обратить внимание, так это на продавца бит премиум качества – купить подделку сегодня очень просто, а потому лучше не гнаться за выгодой в десяток рублей. С битами из бюджетного сегмента всё проще: они не являются предметом активности мошенников, ведь их качество, как и цена и так, достаточно низкие

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
