Подключаем инфракрасный обогреватель через терморегулятор

Терморегулятор с розеткой

Терморегулятор необходим для автоматического включения/отключения обогревателей в зависимости от заданной температуры (на один терморегулятор можно подключить до 7 обогревателей). Если вы не ставите терморегулятор, то включение/отключение обогревателей вы контролируете сами.

Терморегулятор представляет собой электромеханический комнатный термостат, работающий от сети 220В. Он выполняет функцию автоматического регулирования температуры для автоматических систем отопления в жилых помещениях и зданиях.

ПараметрЗначение
Максимально подключаемая нагрузка16А
Класс защитыIP 30
Характеристики питающей сети220 В, 50/60 Гц
Диапазон регулирования температуры воздухаот +5 до +30°C
Габаритные размеры75 x 75 x 25 мм (ВхШхГ)
Масса100г
Вид монтажанастенный
Вид датчикадатчик температуры воздуха
Режим работыпродолжительный
Условия эксплуатациибез надзора
Страна-изготовительГермания

Инструкция по монтажу терморегулятора

Проведение работ по установке терморегулятора должно осуществляться только специалистом в соответствии с электросхемой, приведенной на внутренней стороне крышки корпуса. При этом следует соблюдать имеющиеся правила безопасности. Безопасность обеспечивается соответствующим монтажом и установкой на ровной, непроводящей и несгораемой поверхности.

Данный электромеханический регулятор температуры в помещении, который можно устанавливать в любом месте, предназначен для поддержания нужной температуры исключительно в сухих и закрытых помещениях в условиях обычной окружающей среды.

При вращении ручки настройки/регулировки температуры точка переключения располагается ниже, чем при автоматическом регулировании температуры. Точность точки переключения достигается только приблизительно через 1-2 часа работы прибора.

Рекомендации по установке терморегулятора

Здесь приведены наши рекомендации по установке терморегулятора.

Комнатный терморегулятор EBERLE RTR-E 3563 (со встроенным выключателем) — устройство, являющееся одним из компонентов автоматической системы отопления. Крепится терморегулятор как правило на стене на высоте 150 см от пола.

При работе обогревателя ТеплЭко чувствительный элемент терморегулятора обеспечивает точное соответствие температуры воздуха заданной. При этом монолитный кварцевый обогреватель работает в максимально экономном режиме.

Простота в использовании обеспечена техническими особенностями конструкции прибора: круговая температурная шкала с маркировкой и большие монтажные зажимы для подключения. К одному терморегулятору может быть подключено до 7 монолитных кварцевых обогревателей.

Для еще более экономичной работы автоматической системы отопления мы рекомендуем установку терморегулятора с воздушным датчиком — как только в помещении устанавливается необходимая температура, прибор автоматически отключает обогреватели от электропитания, и также автоматически включает обогреватели, когда температура в помещении становится ниже заданной.

Автоматический режим функционирования, который осуществляется за счёт терморегулятора с воздушным датчиком, обеспечивает системе высокую экономичность и эффективность, поскольку продолжительность работы оставляет 3-12 часов в сутки, в зависимости от утепления помещения и от температуры воздуха на улице.

Обогреватели могут работать без перерыва на протяжении всего отопительного сезона, а использование в комплекте с терморегулятором позволяет оставлять прибор включенным, даже уходя из дома.

Особенно нужно отметить незаменимость обогревателей с терморегулятором в загородных домах и на дачах, если вы посещаете их периодически — в выходные и праздничные дни. Перед отъездом из дома или дачи в холодное время года вам нужно всего лишь выставить температуру воздуха не терморегуляторе, например, +10°С. В данном случае система отопления прогреет воздух в помещении до +10°С и не допустит появления излишней влажности и промерзания дома, а также разрушения внутренней отделки и отклеивания обоев.

Источник

Виды терморегулирующих устройств

Несмотря на множество видов инфракрасных обогревателей, типов применяемых на них терморегуляторов гораздо меньше. Различаются они между собой по предназначению, которое обуславливает место расположения, контактную среду и принцип действия (конструкцию).

Электромеханический терморегулятор

Регуляторы температуры электромеханического типа являются штатными устройствами, устанавливаются на корпусе обогревателя или внутри него, реагируют на температуру поверхности агрегата или жидкости, залитой в радиатор (теплообменник), и могут быть регулируемыми или нерегулируемыми.

Регулируемые электромеханические терморегуляторы управляют нагревом воздуха в помещении посредством циклических включений-выключений обогревателя, выполняемых после выхода отопителя в рабочий режим по следующему алгоритму: агрегат нагрелся – регулятор выключил нагревательный элемент – агрегат остыл – регулятор включил нагреватель. То есть, обогревом помещения управляют путём предварительного подбора на регуляторе необходимой степени нагрева обогревателя — условного числового значения или риски. Первый выбор значения или риски выполняется случайно и, после стабилизации температурного режима в помещении, корректируется в сторону увеличения или уменьшения.


Капиллярные терморегуляторы – с условными рисками и со шкалой значений.

Конструкция управляемых регуляторов температуры может быть двух видов:

  • капиллярный — специальное реле в виде узкого цилиндра, в котором находится цилиндрическая капсула с жидкостью, имеющей высокий коэффициент теплового расширения — капсула при изменениях температуры замыкает-размыкает контакты с помощью привода особой конструкции; применяется в наполненных жидкостью радиаторах;
  • биметаллическая пластина – элемент, скомбинированный из двух разнородных металлов со значительной разницей в коэффициентах теплового расширения — половинки пластины при нагреве удлиняются настолько, что выгибаются в гнезде посадки и размыкают электрическую цепь, а после остывания вновь принимают свои размеры и замыкают контакты.


Управляемые электромеханические терморегуляторы: слева – капиллярного типа, справа – биметаллическая пластина.

Управляемые электромеханические терморегуляторы не учитывают температуру воздушной среды в помещении, а также погоду, время года и суток, поэтому точность управления температурным режимом в комнате с их помощью обеспечена быть не может. Тем не менее эти устройства надёжны, просты в использовании и практичны, чем и обусловлено их применение по сегодняшний день.

Нерегулируемые терморегуляторы электромеханического типа – устройства, обеспечивающие безопасность эксплуатации обогревателя. Суть их предназначения – отключить нагревательный элемент по достижении агрегатом критического значения температуры (105 градусов), например, при выходе из строя управляемого терморегулятора. Базовый элемент конструкции таких устройств – биметаллическая пластина.


Устройство биметаллической пластины, её поведение при изменениях температуры и примеры исполнения терморегуляторов с её использованием.

Принцип действия масляных обогревателей и отопителей парокапельного типа, также являющихся в определённой степени инфракрасными, требует установки обоих видов терморегулятора — регулируемого и неуправляемого.

Термостат

Эти устройства регулирования температуры устанавливаются на радиаторы водяного отопления, также осуществляющие обогрев помещения не только инициализацией конвективных потоков воздуха, но и посредством инфракрасного излучения.

Термостаты для водяных радиаторов по принципу действия подразделяются на следующие виды:

  • механического действия;
  • механический с электронной регулировкой клапана.


Натуральный вид одной из моделей механического термостата для водяных радиаторов и его устройство в разрезе.

Термостат механического действия устанавливается на входной патрубок радиатора и представляет собой запорный вентиль особой конструкции, имеющий привод к сильфону — управляющему гибкому цилиндру с гофрированными в виде гармошки стенками, который заполнен жидкостью с высоким коэффициентом температурного расширения (толуол, воск). С изменением температуры воздуха интенсивность теплоотдачи радиатора и температура теплоносителя в нём также меняются. Цилиндр в соответствии с колебаниями температуры удлиняется или укорачивается, перемещая при этом шток вентиля, и регулирует объём подаваемого в радиатор теплоносителя.

Об устройстве терморегуляторов

Терморегуляторы делятся на механические и электронные. Вторые дороже, снабжены жидкокристаллическим дисплеем, выполняют ряд дополнительных функций.

Механические

Механический терморегулятор выглядит как небольшая коробочка из пластмассы с круговой ручкой для установки температуры. Удобные риски, надписанные цифрами, позволят запросто выбрать режим. Цифра 20 заменяется выпуклым кружком большого размера. Не потребуется острое зрение, чтобы найти значок. Ухищрение помогает плохо видящим людям, поможет и среднестатистическому человеку в темноте.

Внутри прибора расположен чувствительный элемент, определяющий точность устройства в целом. Типичная погрешность составляет половину градуса. Вовсе не плохо. Пределы изменения установок укладываются в диапазон 5 – 30 градусов. Терморегуляторы для инфракрасных обогревателей по сути напоминают реле, срабатывающее при прохождении температуры в комнате через граничное значение. Имеются входные и выходные контакты, задачей прибора видят замыкание и размыкание цепи между ними.

Принцип действия механический, не требуется питания извне. Граница срабатывания чувствительного элемента регулируется ручкой.

Важно обратить внимание на максимальную рабочую мощность прибора. Термостат для инфракрасного обогревателя способен регулировать снабжение электричеством ряда линий. Регулятор допустимо установить единственный на комнату либо дом

Регулятор допустимо установить единственный на комнату либо дом

Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей

Регулятор допустимо установить единственный на комнату либо дом. Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей.

Электронные

Датчиков температуры выпущено на рынок немало.

К примеру, встретим терморегуляторы с инфракрасным чувствительным элементом. Как известно, нагретые тела испускают электромагнитные волны (на основе явления работают приборы по теме статьи), они воспринимаются. Измеряется частота излучения, напрямую зависящая от температуры. Таким образом терморегулятор узнает, когда пора прекратить снабжение током инфракрасных обогревателей.

Электроника отличается жидкокристаллическим дисплеем и наглядностью, позволит задать программу, допустим, на неделю вперед по дням и часам. То, что на механических моделях приготовьтесь делать вручную, здесь выполнено автоматически. Это удобно, нагрев возможно запустить за четверть часа до прихода домой. Что в принципе невозможно для механических терморегуляторов.

Следующим шагом в эволюции видим устройства класса «Умный дом». Термостат общается с центром управления на частоте свыше 800 МГц, способен контролировать несметное число отопительных приборов. Нет надобности напоминать, что команды со смартфона помогут запустить подогрев помещений в необходимый момент. Удобна данная опция, если в спешке не нашлось времени отключить отопление. Где бы ни находился хозяин, устройства послушаются.

Многие приборы универсальны. Подключение терморегулятора к инфракрасному обогревателю возможно позднее заменить системой Теплый пол без хлопот. Смысл в правильной настройке датчиков на измерение. Терморегуляторы не должны подвергаться воздействию прямых солнечных лучей, сквозняков. Не следует располагать на внешней стене помещения приборы.

Умные приборы в большинстве снабжены функциями самоконтроля. При выходе из строя датчика отопительные приборы переводятся в режим 30%-ной активности. Это не дает дому остыть окончательно и гарантирует отсутствие перегрева помещений.

Стоит прибавить, что электронные терморегуляторы точнее механических в разы.

Виды и принцип действия терморегуляторов для ИК-обогревателя

Принцип действия инфракрасных обогревателей заключается в том, что они греют не воздух, а окружающие предметы. Те, в свою очередь, начинают испускать тепло, создавая в помещении теплую атмосферу. Благодаря такой схеме работы инфракрасные обогреватели характеризуются высокой эффективностью. Они обеспечивают быстрый прогрев и могут работать в помещениях любого типа. Это могут быть:

Главным отличием инфракрасного прибора является то, что он греет не воздух, а предметы вокруг себя.

  • жилые помещения – кухни, комнаты, коридоры и многое другое;
  • промышленные помещения – склады и производственные цеха;
  • административные помещения – рабочие кабинеты и офисы;
  • хозяйственные помещения – сараи, помещения для домашних животных и гаражи.

Также они применяются для обогрева открытых площадок – это территории у бассейна, детские и спортивные площадки, террасы, веранды и многое другое.

Используя инфракрасные обогреватели для обогрева помещений, необходимо обеспечить контроль за температурой. В противном случае можно потратить электроэнергию впустую, создав в комнате самый настоящий Ташкент. Простые переносные нагреватели, подключаемые к розетке, оснащаются самыми простыми терморегуляторами или не менее простыми ступенчатыми регуляторами мощности – в этом случае за температурой приходится следить самостоятельно.

Что касается настенных и потолочных инфракрасных нагревателей, то они чаще всего представляют собой отдельные греющие модули без каких-либо элементов управления – наподобие обычного светильника, который подключается к сети через регулятор или выключатель. Для того чтобы обеспечить температурный контроль, необходимо приобрести отдельный терморегулятор. После этого останется выполнить подключение прибора к инфракрасному обогревателю – это не сложнее, чем смонтировать светильник с выключателем.

Существуют два вида терморегуляторов для инфракрасных обогревателей:

Простые механические устройства надежны в работе, но не отличаются высокой точностью.

  • механические терморегуляторы;
  • электронные терморегуляторы.

Главным преимуществом механических терморегуляторов является их предельная простота. В их конструкции предусмотрен простейший биметаллический элемент, реагирующий на изменение температуры окружающей среды. Как только температура поднимается до заданного значения, электрический контакт размыкается, прекращая работу нагревательного элемента в инфракрасном обогревателе. Фиксируя падение температуры, датчик замыкает контакты, возобновляя питание нагревательного элемента.

Принцип действия механического терморегулятора для ИК-обогревателя чрезвычайно прост. Только вот точности от него ждать не приходится – расхождение может составить несколько градусов. Чаще всего градуировка в градусах здесь отсутствует, а температура выставляется приблизительно, с ориентировкой на шкалу с цифрами от 0 до 9. Из-за этого страдает энергопотребление, в результате чего растут цифры в счетах за свет.

Электронные терморегуляторы для ИК-обогревателей отличаются более высокой точностью – они способны поддерживать заданную температуру с точностью до 0,5-1 градуса. Это уже более приемлемый показатель. Кроме поддержки температуры, электронные такие приборы умеют:

  • работать по расписанию;
  • работать по заданной программе;
  • работать в составе охранных систем;
  • управляться по GSM-каналу;
  • работать в режиме «Антизамерзание».

Регулятор температуры, вставляемый в розетку, прост в установке и замене.

Электронные терморегуляторы могут быть простыми и сложными, иметь массу настроек или не иметь их вовсе. Отдельные модели оснащаются модулями дистанционного управления и сенсорными экранами. Все это позволяет сделать управление обогревом более удобным.

Самый простой регулятор температуры представляет собой небольшой блок, вставляемый в розетку. В этом блоке есть своя розетка, управляемая встроенным электронным модулем с датчиком температуры. Модуль следит за температурой в помещении, включая или отключая розетку. Более сложные электронные терморегуляторы ориентированы на управление мощными обогревателями или сразу несколькими единицами отопительного оборудования – они встраиваются в стену в удобном для управления месте.

Есть ли смысл связываться с инфракрасными нагревателями

Поклонников и ярых критиков отопления жилых помещений с помощью установок инфракрасного излучения примерно одинаковое количество. Стоит признать, что, несмотря на яростную критику почитателей водяного отопления, идея использования электрических инфракрасных обогревателей становится все более популярной.

Излучающие электрические обогреватели имеют свои, достаточно интересные преимущества:

  • Универсальность. Установить инфракрасный нагреватель можно на любой поверхности, под любым углом, без ограничений по высоте и способу креплений;
  • Локальность обогрева. Инфракрасный излучатель позволяет организовать обогрев части помещения, даже если нет возможности ограничить потери теплого воздуха;
  • Простота установки. Достаточно грамотно проложить электропроводку к местам установки обогревателей, подключить ввод в дом и счетчик, рассчитанный на повышенную мощность потребления электроэнергии;
  • Малая инерция инфракрасных обогревателей. Обогрев помещения прекращается через 10 минут после выключения электронагревателя;
  • Возможность плавной регулировки и точной дозировки подогрева помещения.

К сведению! Из-за очень небольшой тепловой инерции инфракрасных нагревателей температуру воздуха в помещении можно регулировать с точностью до полградуса, достаточно установить цифровые или даже механические термостаты.

Разумеется, подобные варианты удержания температуры воздуха в доме или квартире на заданном уровне можно реализовать и с помощью теплого пола или электрических конвекторов, но в обоих случаях хороших результатов можно достичь только при закрытых помещениях, когда нет сквозняков и проходных комнат.

Практика лишний раз доказывает, что применение излучающих устройств дает возможность отапливать помещение не менее эффективно, чем при использовании конвекторов или водяных и масляных радиаторов

В этом случае важно выбрать правильную схему и способ, как установить инфракрасный обогреватель

Обычные электрические водо-масляные калориферы и радиаторы, независимо от схемы установки, греют воздух методом конвекции:

  • Большая часть теплоотдающей поверхности закрыта кожухом или экраном для улучшения, по замыслу разработчиков, притока воздуха к спиралям или трубчатым секциям;
  • В отдельных конструкциях конвекционные электрические обогреватели просто неудачно копируют форму чугунных батарей центрального отопления;
  • Такие конструкции обогревателей рассчитаны на установку в подоконные ниши, где теплый воздух смешивается с притоком холодного воздуха из вентиляционного клапана и хорошо растекается по всему помещению. Во всех остальных случаях эффективность и экономичность калориферов значительно ниже, чем у инфракрасных обогревателей.

Важно! Существует достаточно много сравнительных тестов, измеряющих теплопроизводительность, но наиболее достоверные данные показывают разницу между инфракрасными обогревателями и конвекторами почти на 18%. Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвектора производители требуют установку только в вертикальном положении, с углом наклона не менее 4-7о

Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвектора производители требуют установку только в вертикальном положении, с углом наклона не менее 4-7о.

Низкотемпературные инфракрасные нагреватели

Наиболее часто критикуемый недостаток инфракрасного нагревателя связан с высокой температурой излучающей поверхности. Чаще всего спираль или керамическая панель разогревается до 300-500оС, что может вызывать пересушивание воздуха в помещении.

Относительно недавно для отопления стали использоваться так называемые холодные или низкотемпературные нагреватели. Выглядят новые инфракрасные обогреватели, как обычные квадратные облицовочные плиты размером 60 см или 50 см. Гладкая греющая поверхность изготавливается из полимеркерамики, с обратной стороны может стоять защитная решетка или пластиковая панель, закрывающая нагревающий элемент.

Такие обогреватели разогреваются до температуры 90-95оС, поэтому даже при длительном соприкосновении с тканью, занавесками или мебелью повреждений не бывает. Установка такого инфракрасного нагревателя может быть выполнена практически в любом месте, но желательно не ближе 40-50 см к открытым частям тела,  можно воспользоваться советом на видео:

Самое главное — эффективность отопления помещения такого нагревателя примерно на 20-25% выше, чем в сравнении с хвалеными конвекторами и масляными радиаторами.

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны

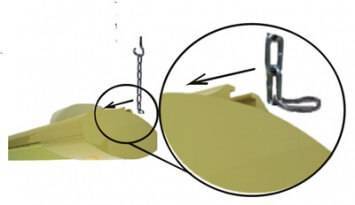

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)

Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу

Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.

Электромонтажные работы

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:

Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)

Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!

Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:

Как подключить регулятор температуры

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

  • длительный срок эксплуатации;
  • бесшумность;
  • безопасность;
  • точечный нагрев;
  • возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

  1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Рекомендации по установке

Когда осуществляется установка инфракрасных обогревателей своими руками, нужно чтобы расстояние между потолком и корпусом было не менее 3 миллиметров. В загородных домах панели выносят наружу для обогрева внешнего пространства, к примеру, летней кухни. В таких случаях, для увеличения эффективности необходимо подложить под корпус теплоизоляционный материал или фольгу.

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто – лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

  • выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
  • наметьте место монтажа и сделайте несколько отверстий;
  • вверните шуруп-кольца;
  • подвесьте цепи, регулируя высоту (если есть необходимость).

закрепите устройство при помощи монтажных крюков или кронштейнов.

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

  • На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.

Также читают:

Как подключить регулятор температуры

  • Производитель: СТН
  • Код товара: СТН 500 без терморегулятора
  • Доступность: В наличии

Доступные опции

Нагревательные панели «СТН» – это инфракрасно-конвективные обогреватели, которые можно использовать в качестве дополнительного или основного обогрева помещения. Область применения обогревателей «СТН» очень обширна. Они предназначены для обогрева жилых, общественных, промышленных и даже сельскохозяйственных помещений. Их можно устанавливать в квартирах, коттеджах, деревянных домах, офисах, гостиницах. Прекрасно подойдут для аэропортов, складских помещений, магазинов, для обогрева школ, детских садов и больниц.

ЭФФЕКТИВНОСТЬ

В обогревателях используется два типа обогрева, инфракрасный и конвективный. При таком сочетании, прогревается не только воздух в помещении, но также предметы и стены. Их поверхность дополнительно отдает тепло. Инновационный нагревательный элемент из аморфного металла нагревает прибор за считанные минуты благодаря физико-химическим свойствам и конструкции прибора, что является несомненным преимуществом. Поэтому инфракрасно-конвективные обогреватели эффективнее традиционных приборов. Ваше помещение будет обогрето намного быстрее при меньших затратах на электричество.

Модель мощностью 500 Вт предназначена для обогрева площади помещения до 10 м².

УНИВЕРСАЛЬНОСТЬ

Для прогрева больших объемов помещения рекомендуется использовать несколько обогревателей, их также можно объединить и быстро создать полноценную систему электрического отопления. Конструкция позволяет подключаться к системе «Умный дом» и даже использовать обогреватели в паре с тёплым полом. Настройка и установка очень простая и не займёт много времени. Благодаря лаконичному дизайну и небольшим габаритам панели отлично смотрятся в любом помещении и не займут много места.

НАДЁЖНОСТЬ

Одна из важных особенностей приборов «СТН» – это высокая прочность и надёжность, которая достигается за счёт качественных материалов и простоты конструкции. Электрообогреватели «СТН» очень трудно сломать. Модели без терморегулятора обладают степенью защиты IP 67, что позволяет использовать их в самых сложных условиях.

Нагревательные панели СТН имеют гарантию 5 лет. Срок эксплуатации не менее 10 лет.

БЕЗОПАСНОСТЬ

Конструкторы позаботились и о безопасности. Класс защиты от поражения электрическим током подразумевает наличие усиленной изоляции. Заземление корпуса не требуется.

Закрытый нагревательный элемент из аморфного металла исключает ожоги, не сжигает пыль и не сушит воздух.

Абсолютная электрическая и электромагнитная безопасность подтверждается сертификатами РФ, ТС, ЕС.

Помимо этого, модель также выпускается во взрывозащищенной комплектации (НЭБ-М-НСЕх), что идеально подходит для установки на автозаправочных станциях, заводах, предприятиях угольной или нефтедобывающей промышленности, химических и газовых объектах и других местах, к которым предъявлены высокие требования безопасности. Оборудование выпускается по ТУ 3443-002-92573011-2017 и технической документации изготовителя для работы во взрывоопасных средах и соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «о безопасности оборудования для работы во взрывоопасных средах».

Электрические обогреватели «СТН» – это превосходное сочетание эффективности, надёжности и универсальности.
