Как подключить диммер: возможные схемы + инструктаж по подключению своими руками

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Управление яркостью свечения настольной лампы

Особенностью использования настольной лампы, торшера и других передвижных осветительных приборов в том, что они могут быть включены в любую из имеющихся розеток. Оснащать каждую розетку отдельным диммером – не лучший выход. Встраивать регулятор внутрь прибора тоже не всегда возможно. Гораздо более удобно использование светорегуляторов специальной конструкции, предназначенных для подобных целей.

Светорегулятор для настольной лампы.

Диммер-переходник вставляется в бытовую розетку, образуя такой же разъем с рукояткой настройки уровня свечения (еще удобнее приборы с сенсорным управлением). А торшер или настольная лампа включается уже в него. При необходимости диммер можно перенести на другое место. Также выпускаются сетевые удлинители со встроенным регулятором яркости. Покупатель сам может выбрать удобный вариант.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Требования к применению

Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.

Остальные требования при подключении диммера заключаются в следующем:

Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25оС. Перегрев устройства негативно скажется на его работе.
На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schneider, Legrand, ABB и Viko имеют в своем ассортименте такие модели, однако их стоимость на порядок выше.
Мощность диммера должна превышать суммарную мощность светильников, которые он будет обслуживать. К примеру, если вы решили использовать 3 лампочки по 100 Ватт, мощность устройства должна быть выбрана с запасом – не менее 500 Ватт. Если суммарная мощность светильников больше 1 кВт, в этом случае нужно дополнительно подключить усилитель, с которым возможно обслуживание системы освещения мощностью до 1,8 кВт.
Запрещается одновременно подсоединять нагрузки емкостного и индуктивного характера к светорегулятору.

Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!

Область применения

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.

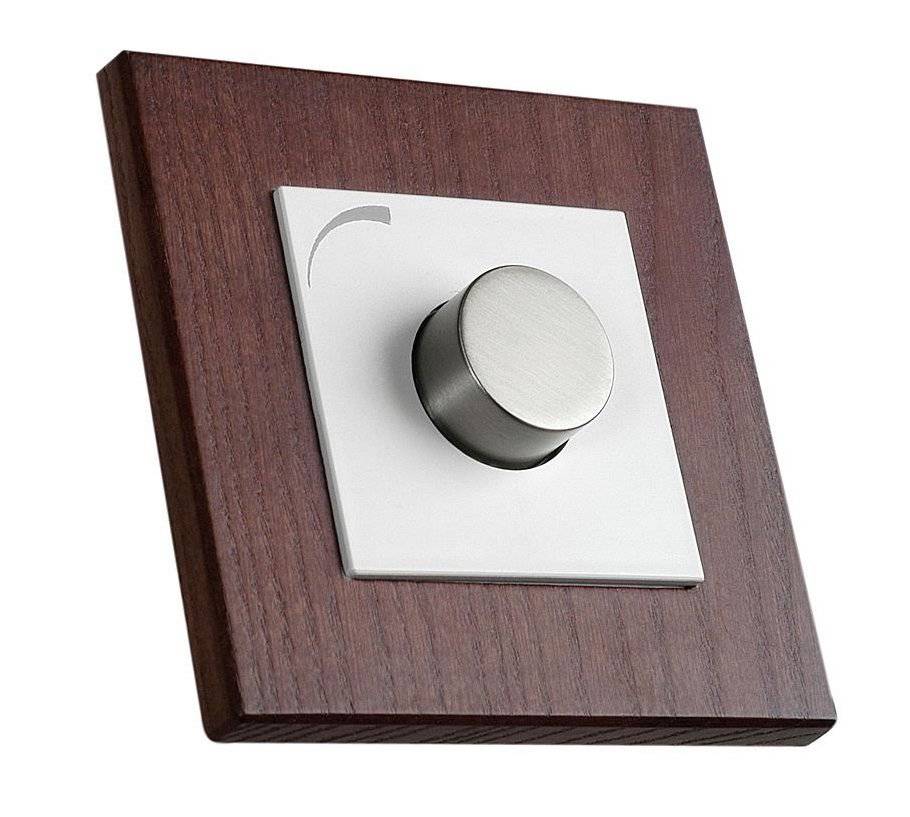

Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт

Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный. В противном случае он может попросту не справляться с регулировкой освещения.
Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

В противном случае он может попросту не справляться с регулировкой освещения.
Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%! (MISSING)Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов; величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора; диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

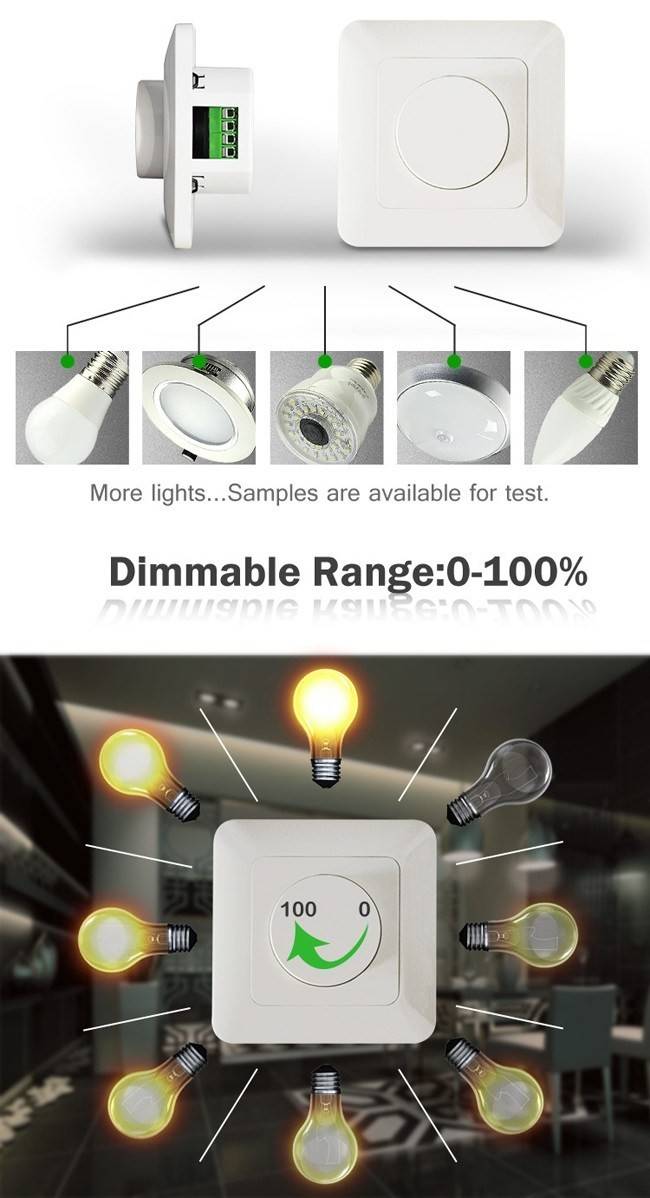

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Пять причин купить диммер

Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:

1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.

С помощью диммера можно менять силу свечения светодиодных ламп и ламп накаливания

Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

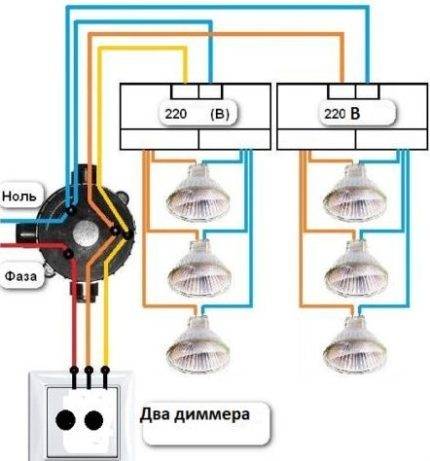

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

запланированное таймером выключение света;
возможность автоматически включать/выключать лампы без участия и присутствия человека;
управление хлопками или голосом;
регулирование светового потока на расстоянии;
выбор оптимального режима свечения;
подключение к «умным» системам.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор

Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу

К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

«L-in» – так обозначается фаза-вход;
«L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

методу управления;
способу монтажа и расположению;
дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

Включение по таймеру (имитация присутствия хозяина).
Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
Режим светомузыки (используется встроенный микрофон).
Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
Входы для подключения внешних датчиков (тревожных, света и пр.).
Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Виды

В плане исполнения регулятор бывает:

Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.
