Ветрогенератор из автомобильного генератора своими руками: описываем по порядку

Подготовительный этап

Перед тем как приступать к созданию ветряной установки, необходимо подготовить и собрать все составные элементы будущей конструкции. Подготовка начинается с выбора автомобильного генератора. Он должен обладать повышенной мощностью, поэтому лучше всего подойдет агрегат с грузового автомобиля или автобуса. Все остальные узлы рекомендуется брать с одной и той же машины, чтобы не нарушать комплектность. В первую очередь это касается аккумулятора, реле и других деталей.

Поскольку потребители должны обеспечиваться переменным током, нужно заранее позаботиться о приобретении инвертора или другого преобразователя. Мощность инвертора должна соответствовать мощности будущего ветрогенератора. Для изготовления ветрогенератора Вам понадобится:

  • Генератора
  • Аккумуляторная батарея
  • Реле зарядки аккумулятора
  • Вольтметр
  • Материал для изготовления лопастей
  • Болты в комплекте с гайками и шайбами
  • Хомуты для креплений

Могут потребоваться и другие детали, в зависимости от индивидуальных особенностей конструкции. Далее, прежде чем изготавливать ветряк своими руками из автомобильного генератора, необходимо выполнить расчеты, для которых используется мощность генератора и инвертора, емкость аккумулятора и другие параметры, в том числе и количество потребителей, имеющихся в доме. Расчет мощности следует производить в зависимости от напора ветра и площади лопастей, на которые воздействует ветер. Как правило, работа установки начинается при скорости ветра 2 м/с, а максимальная эффективность наступает при 10-12 м/с.

Из всех предлагаемых формул рекомендуется воспользоваться наиболее простой. Для определения мощности установки необходимо площадь винта умножить на коэффициент 0,6. Полученное значение вновь умножается на скорость ветра, возведенную в третью степень. Окончательный результат сравнивается с потенциальными потребностями. Если мощности достаточно, то можно приступать к монтажу установки. Если же потребности не обеспечиваются, в этом случае можно воспользоваться несколькими ветрогенераторами малой мощности или гибридной установкой, в состав которой входят солнечные батареи.

В большинстве частных домов среднемесячное потребление электроэнергии составляет 360 квт, при средней нагрузке 0,5 квт и пиковой – 5 квт. Таким образом, потребуется ветрогенератор, мощностью 5 квт, способный потянуть имеющуюся нагрузку. Если же потребление будет превышать нормативное значение или ветер будет стабильно слабым, в этих условиях установка не сможет нормально работать.

Ограничения по работе установки

На ветряки, собранные своими руками, действует ряд ограничений, касающихся:

Длина столба должна иметь определенную высоту и не превышать его. В среднем эти показатели варьируются в пределах 15 метров.

Массивные конструкции также предлог взысканий, так как они могут давать большую затененность.

Повышенная шумовая завеса постоянного действия с влиянием на человеческий организм. Инфразвук определенной частоты негативно влияет на здоровье, причем животные к этому более чувствительны. Поэтому прежде чем сделать ветряную электростанцию своими руками, необходимо проконсультироваться у специалистов, как можно снизить уровень шума, и получить разрешение по санитарным нормам.

Как и любой электрический прибор, ветрогенератор создает собственное электромагнитное поле, которое воздействует на открытые источники вблизи. Это работа радио и телевизоров, телефонов и кардиостимуляторов.

Со стороны экологов и природоохранных служб также могут возникнуть серьезные вопросы и опасения по работе устройства. Так как это может влиять на геомагнитные линии и перелеты птиц. А достаточная высота является механическим препятствием на пути.

Как показывает практика и опыт, необходимо собрать как можно больше официальной, правовой документации на установку и использование самодельного устройства.

Бензиновая модификация

Есть две конструкции бензинового генератора, изготовленного своими руками на базе двигателя от триммера и генератора от машины.

Для сборки первого генератора потребуются:

  • бензиновый двигатель от триммера, желательно 4-тактный;
  • рабочий автомобильный генератор;
  • аккумулятор 12 В, необязательно мощный, он будет использоваться только для запуска; без него генератор не сможет вырабатывать электричество, так как на коллектор нужно будет подать начальное напряжение для первого возбуждения.

Устройство с прямой подачей простое и незамысловатое. Единственный сложный этап — подготовка вала под сверлильный патрон.

  • Сначала вал обрезают и точат на станке, а затем нарезают резьбу под патрон.
  • Затем навинчивают патрон, в который зажимают вал электрогенератора.
  • Дальше все крепится на деревянную поставку.
  • Теперь нужно запустить бензиновый движок и подключить генератор к аккумулятору. Вольтмер с лампочкой проверит его работу.

Второй способ сборки генератора чем-то похож на первый, только для процесса вращения применяется ремень. На вал триммера крепится шкив, и все соединяется ремнем. Далее все крепится на деревянное основание. Запускается триммер, и проверяется работа устройства.

Что касается достоинств бензиновых устройств, то их немало:

  • Сфера использования устройства практически не ограничена. Его используют для электроснабжения загородного дома, дачного участка, при аварийном отключении электричества в больницах, аптеках и торговых точках.
  • Бензиновое устройство имеет небольшие размеры и вес. Его малогабаритность обеспечивает мобильность: удобно брать с собой и перевозить в багажнике.
  • Низкий уровень шума отличает бензиновые устройства от дизельных или газовых.
  • Бензиновые генераторы экономичны в плане расхода топлива, его можно купить на любой заправке.

К недостаткам данного типа генераторов относятся:

  • Основной минус заключается в высокой цене. Газ и дизель обходятся дешевле. Поэтому частое использование подобного устройства невыгодно в финансовом плане.
  • Обладает низкой продолжительностью непрерывной работы, которая не превышает 8 часов. Но этого времени достаточно для энергоснабжения или проведения работ на участке.

Использование генератора от Еврокамаза

Использование генератора от Еврокамаза возможно при внесении небольших изменений. Конструкция такого устройства весьма близка к тракторной, но имеет более высокое напряжение и силу тока. Порядок модернизации узла такой же, перематываются обмотки и устанавливаются мощные магниты, создающие переменное магнитное поле.

Изначальная рабочая скорость вращения ротора слишком высока, поэтому потребуется увеличение количества витков на обмотках, позволяющее реагировать на малые значения скорости. После намотки рекомендуется присоединить генератор к источнику вращения (чаще всего используют электродрель) и замерить величину вырабатываемого тока. Такой предварительный замер позволит получить определенную информацию о параметрах полученного устройства и, по необходимости, внести некоторые изменения в конструкцию.

Выбор генератора и необходимый инструмент

В первую очередь генератор выбирается по потребной мощности. В каждом случае нужные характеристики подбираются индивидуально, но если нужен мощный источник, лучше выбирать на напряжение 24 вольт. При сравнимых массогабаритных показателях при том же токе он будет отдавать большую мощность, чем 12-вольтовый.

При выборе источника электроэнергии надо учитывать, что от мощности потребления зависит еще и емкость буферного аккумулятора, а чем он более емкий, тем больший ему понадобится зарядный ток.

Перечень используемого инструмента зависит от набора имеющихся деталей и узлов, но в большинстве случаев не обойтись без:

  • углошлифовальной машинки («болгарки»);
  • маркера и угольника для разметки заготовок;
  • шуруповерта и метизов;
  • электрической дрели с набором сверл;
  • набора ключей и отверток;
  • мультиметра для проверки работоспособности электрической части.

Остальные инструменты подбираются по ходу работ.

Устройство самодельных ветряков для дома

Устройство ветрогенератора

В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.

Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.

В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.

Дополнительные комплектующие

Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:

  • автомобильный аккумулятор;
  • винт, который может быть двух- или трехлопастным;
  • электрический кабель;
  • элементы опоры;
  • крепеж;
  • мачта.

Ветрогенератор для частного дома схема.

Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель

В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.

Винт для ветрогенератора.

Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

Лопасти для ветрогенератора

Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.

Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формуле P=0.6*S*V³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так: R=√(P/(0.483*V³))

Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

Переделка генератора

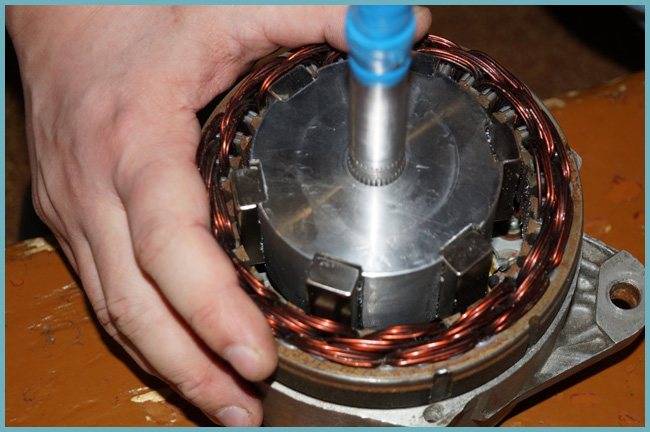

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.


Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.


Генератор для ветряка из автомобильного генератора

Окончание сборки ветряной установки

Для изготовления рамы генератора используется профильная труба, для хвоста – оцинкованная жесть. Конструкция поворотной оси состоит из трубки с двумя подшипниками. Крепление генератора к мачте осуществляется таким образом, чтобы расстояние от мачты до лопастей составляло не менее 25 см. В целях обеспечения безопасной сборки и монтажа, все работы следует выполнять в безветренную погоду. Сильный ветер может погнуть лопасти, и они разобьются о мачту.

Если для питания потребителей, работающих от сети 220 вольт, планируется использовать аккумуляторы, то в этом случае потребуется установка инвертора, выполняющего преобразование напряжения. Емкость аккумуляторной батареи подбирается в зависимости от технических характеристик генератора. На этот показатель оказывают влияние скорость ветра в данной местности, общая мощность подключаемых потребителей и частота их использования.

Для того чтобы предотвратить выход аккумуляторов из строя под влиянием чрезмерной зарядки, необходимо использовать контроллер напряжения, который бывает самодельный или заводского изготовления. Готовый ветряной генератор необходимо периодически обслуживать и своевременно производить регламентные работы.

Автомобильный инвертор с 12 на 220

Электромагнитный генератор

АВР для генератора

Генератор переменного тока: принцип работы

Генератор Тесла

Устройство генератора: принцип работы

Условия работы ветрогенератора

Ветряная электростанция — это устройство, преобразующее ветряную энергию в электроэнергию. Есть 2 вида ветряных электростанций:

  • где ротор расположен горизонтально;
  • где ротор расположен вертикально.

Чаще всего применяются генераторы первого типа. Они отличаются высоким коэффициентом полезного действия (КПД — до 50%). Их основными недостатками являются:

  • высокая степень шума и вибрации;
  • их установка требует большого количества свободного пространства (до 100 м) или наличие мачты от шести метров высотой.

КПД ветрогенератора с вертикальным ротором в три раза меньше, чем у горизонтального аналога.

Схема вертикального ветрогенератора своими руками

Работа генератора ветра состоит из 5 ключевых стадий:

  • Под воздействием ветра лопасти ветрогенератора начинают крутиться.
  • В результате начинают работать электрогенератор и ротор.
  • Произведенная энергия передается на конвертер заряда, а потом на автоаккумулятор.
  • Потом энергия поступает к инверторам и происходит ее преобразование из 12 (24) Вольт в 220 (380) B.
  • Электроэнергия передается в электросеть.

Ветровое колесо своими руками

Лопасти делаются из пластиковой или дюралевой трубы, диаметр которой составляет 20% от метража. Метровую трубу диаметром 20 см разрезают вдоль на 4 равные части. Из одной части делается крыло, а за ним – следующие, используя его как шаблон. Края лопастей скругляются и шлифуются до удаления заусенцев. Лопасти крепят на старый диск от циркулярной пилы, сточив с него зубья и просверлив отверстия для установки.

Лопасти с сегментами обычно применяются для несжимаемых сред. Профиль для воздушной среды должен иметь сложную форму, чтобы обеспечить высокую производительность. Основную работу выполняют наружные концы лопастей. Умельцы делают их на шпильках, поскольку внутренняя часть около ротора не работает. На рисунке ниже изображена такая конструкция, где лопасти привариваются к круглым стальным стержням.

Вид четырёхлопастного ветрового колеса

Ветроколесо устанавливают горизонтально на штативе и производят балансировку, подтачивая лопасти до равновесия конструкции. Они должны вращаться в одной плоскости с перекосом не более 2 мм.

Генератор на постоянных магнитах как сделать схема

Электричество с каждым днем дорожает. И многие хозяева рано или поздно начинают задумываться об альтернативных источниках энергии. Предлагаем в качестве образцов безтопливные генераторы Тесла, Хендершота, Романова, Тариеля Канападзе, Смита, Бедини, принцип работы агрегатов, их схема и как сделать устройство своими руками. Многие хозяева рано или поздно начинают задумываться об альтернативных источниках энергии. Предлагаем рассмотреть, что такое автономный бестопливный генератор Тесла, Хендершота, Романова, Тариеля Канападзе, Смита, Бедини, принцип работы агрегата, его схема и как сделать устройство своими руками.

Как сделать ветрогенератор?

https://youtube.com/watch?v=nZcA9AsPn2o

  1. Первый этап – это подготовка ротора. Берётся ёмкость из металла (кастрюля, ведро). При помощи маркера и рулетки отмечаются четыре одинаковых части. Ёмкость разрезается на лопасти ножницами по металлу или болгаркой, не дорезая до конца. Лопасти по краям слегка выгибаются, так возрастает скорость вращения.Нельзя использовать для лопастей материалы из жести с тоненькими стенками или брать оцинкованную ёмкость – эти материалы при нагрузке способны деформироваться и нагреваться.
  2. Определяется сторона, в которую вращается шкив. Вращательным движением поворачивать его вправо и влево. Обычно шкив крутится по часовой стрелке, но бывает и против.
  3. Соединить ротор с генератором. При помощи дрели делаются дырочки в дне ёмкости и шкиве генератора. Они должны быть симметричны, чтобы не возник дисбаланс во время движения лопастей.Прикрепить ёмкость с лопастями к генератору (шкиву) болтами соответствующего диаметра.
  4. Получившееся устройство помещается на мачте, которая делается из припасённой старой трубы. При наличии построек на расстоянии 30 м от конструкции высоту мачты нужно увеличить. Необходимо, чтобы она была выше на 1 м этих построек, тогда ветряк будет лучше работать, ведь там не будет препятствия для ветра. Фиксируем его металлическим хомутом.
  5. Затем проводится монтаж электрической проводки и собирается замкнутая цепь. Все контакты соединяются с соответствующими разъёмами. Проводка закрепляется на мачте.
  6. На последнем этапе присоединяется инвертор, аккумулятор, приборная часть и освещение. Присоединять инвертор и аккумулятор следует при помощи кабеля (сечением 3 мм кв. и размером 1 метр), а для оставшихся частей достаточно с диаметром 2 мм кв.

Самодельный ветрогенератор из автомобильного генератора готов.

Мачта

Мачта, на которой крепится ветрогенератор – это один из самых важных его узлов.

Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.

Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:

  • Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;
  • Оптимальная конструкция мачты – это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант – это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
  • Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.

Рассказ об очень простом ветрогенераторе из домашнего вентилятора

Ветряная электростанция из автомобильного генератора: преимущества и недостатки

Самодельный ветрогенератор можно сконструировать из:

  • электродвигателя, демонтируемого с фрезерного станка;
  • роторной части шуруповёрта или дрели;
  • скутерных мотор-колёс;
  • компьютерного кулера;
  • двигателя от стиральной машины;
  • автомобильного генератора.

Последний вариант используется чаще всего, поскольку он имеет массу достоинств, а также для многих является наиболее доступным.

Преимущества ветряной станции на основе автомобильного генератора:

  • быстрота сооружения;
  • дешевизна;
  • ремонтопригодность;
  • тихая работа;
  • синхронность (выдаётся стабильное напряжение);
  • возможность использования стандартных аккумуляторов на 12 Вольт.

Что касается недостатков, их всего три:

  1. Такой вид ветрогенератора нуждается в высокой скорости, составляющей до 2000 оборотов в минуту, поэтому он менее надёжный, чем специализированные устройства.
  2. Гарантия на генераторы автомобиля составляет около 4000 часов работы. Учитывая это, несложно догадаться, что ветрогенератор потребует ежегодного ремонта. Однако в данном случае не придётся слишком тратиться, можно просто заменить устройство, вышедшее из строя.
  3. Многие генераторы обладают электромагнитным возбуждением, что снижает КПД (около 15% энергии приходится на катушку возбуждения).

Как работает простой ветрогенератор?

Существует два типа ветрогенераторов:

  • горизонтальные
  • вертикальные

Разница состоит в расположении оси вращения. Наиболее производительными считаются горизонтальные конструкции, напоминающие своими формами самолет с пропеллером. Винт — это крыльчатка ветряка, хвост — устройство наведения на поток ветра, автоматически разворачивающее ось по направлению движения воздуха.

При воздействии ветра на крыльчатку возникает вращающий момент, передающийся на ось генератора. В его обмотках возбуждается электроток, который заряжает аккумуляторные батареи. Они, в свою очередь, отдают заряд на инвертор, изменяющий параметры тока и выдающий на потребляющие приборы стандартное напряжение 220 В 50 Гц.

Изготовление генератора собственными силами

В сети Интернет можно найти немало инструкций, как сделать водородный генератор. Следует отметить, что собрать такую установку для дома своими руками вполне реально — конструкция достаточно проста.

Компоненты водородного генератора своими руками для отопления в частном доме

Но что вы будете делать с полученным водородом? Еще раз обратите внимание на температуру горения этого топлива в воздухе. Она составляет 2800-3000°С

Если учесть, что при помощи горящего водорода режут металлы и другие твердые материалы, становится понятно, что установить горелку в обычный газовый, жидкотопливный или твердотопливный котел с водяной рубашкой не получится — он попросту прогорит

Если учесть, что при помощи горящего водорода режут металлы и другие твердые материалы, становится понятно, что установить горелку в обычный газовый, жидкотопливный или твердотопливный котел с водяной рубашкой не получится — он попросту прогорит.

Умельцы на форумах советуют выложить топку изнутри шамотным кирпичом. Но температура плавления даже лучших материалов данного типа не превышает 1600°С, долго такая топка не выдержит. Второй вариант — использование специальной горелки, которая способна понизить температуру факела до приемлемых величин. Таким образом, пока не найдете такую горелку, не стоит начинать монтировать самодельный водородный генератор.

Советы по сборке и эксплуатации генератора

Решив вопрос с котлом, выберите подходящую схему и инструкцию на тему, как сделать водородный генератор для отопления частного дома.

Самодельное устройство будет эффективным только при условии

  • достаточной площади поверхности пластинчатых электродов;
  • правильного выбора материала для изготовления электродов;
  • высокого качества жидкости для электролиза.

Какого размера должен быть агрегат, генерирующий водород в достаточных количествах для отопления дома, придется определять «на глазок» (на основании чужого опыта), либо собрав для начала небольшую установку. Второй вариант практичнее — он позволит понять, стоит ли тратить деньги и время на монтаж полноценного генератора.

В качестве электродов в идеале используются редкие металлы, но для домашнего агрегата это слишком дорого. Рекомендуется выбрать пластины из нержавеющей стали, желательно ферромагнитной.

Конструкция водородного генератора

К качеству воды предъявляются определенные требования. Она не должна содержать механические загрязнения и тяжелые металлы. Максимально эффективно генератор работает на дистиллированной воде, но для удешевления конструкции можно ограничиться фильтрами для очистки воды от ненужных примесей. Чтобы электрическая реакция протекала интенсивнее, в воду добавляют гидроксид натрия в соотношении 1 столовая ложка на 10 л воды.

Выбор генератора

Наиболее логичным вариантом генераторной установки для самодельного ветряка кажется автомобильный генератор. Такое решение позволяет легко скомпоновать установку, так как генератор уже имеет и крепежные точки, и шкив для ременного мультипликатора. Купить и сам генератор, и запчасти к нему нетрудно. Кроме того, встроенное реле-регулятор позволяет непосредственно подключить его к 12-вольтовой аккумуляторной батарее, а к ней, в свою очередь — инвертор для преобразования постоянного тока в переменный напряжением 220В.

Но, как уже было сказано выше, КПД генераторов с обмоткой возбуждения достаточно низок, что весьма чувствительно для и без того маломощного ветряного генератора. Второй минус в том, что при разряженном аккумуляторе автомобильный генератор не сможет возбудиться.

В ряде самодельных конструкций можно встретить тракторные генераторы Г-700 и Г-1000. Их КПД ничуть не больше, полезным отличием являются лишь намагниченность ротора, позволяющая возбудить генератор даже без аккумуляторной батареи, и низкая цена.

Некоторые авторы при постройке ветрогенераторов пользуются свойством обратимости коллекторных электродвигателей — принудительно вращая их ротор, с него можно снимать постоянный ток. Статор двигателей подобного типа состоит либо из постоянных магнитов, что более предпочтительно в наших целях, либо имеет обмотку. Для применения двигателя в режиме генератора она подключается к автомобильному реле-регулятору, чтобы обеспечить нужное напряжение. Рассмотрим подключение реле-регулятора на примере узла от ВАЗовской классики (оно удобно тем, что не объединено в один блок с щеточным узлом):

  1. Одну из щеток двигателя соедините с корпусом — это будет отрицательный полюс генератора. Сюда же надежно подключите металлический корпус реле-регулятора и клемму «-» аккумулятора.
  2. Клемму 67 реле соедините с одним из выводов статорной обмотки, второй временно с корпусом.
  3. Клемму 15 соедините через выключатель с положительным полюсом аккумулятора (при этом на обмотку подастся ток возбуждения). Придайте ротору вращение в том же направлении, что будет обеспечивать винт ветроустановки, и подключите между свободной щеткой и корпусом вольтметр. Если на щетке обнаружится отрицательный потенциал, поменяйте местами соединения статора с реле-регулятором и массой.

Основной особенностью подключения генератора постоянного тока к аккумуляторной батарее является необходимость в разделении их полупроводниковым диодом, не дающим аккумулятору разряжаться на обмотку ротора при остановке генератора. В современных автомобильных генераторах эту функцию выполняет трехфазный диодный мост, и мы также можем его использовать, параллельно соединив его фазы для уменьшения падения напряжения на нем.

Наибольшую же мощность можно снять с генератора, ротор которого состоит из неодимовых магнитов. Распространены конструкции на основе автомобильной ступицы с тормозным диском, по краю которого закрепляются мощные магниты. На минимальном расстоянии от них располагается статор с однофазной или трехфазной обмоткой.

Из домашнего вентилятора

Сам вентилятор может быть в нерабочем состоянии, но из него требуется всего несколько деталей — это стойка и сам винт. Для конструкции понадобиться небольшой шаговый двигатель спаянный диодным мостиком для того, чтобы он выдавал постоянное напряжение, бутылочка от шампуня, пластиковая водопроводная трубка длиной примерно 50 см, заглушка для неё и крышка от пластикового ведра.

На станке делают втулку и фиксируют в разъёме от крыльев разобранного вентилятора. В эту втулку будет крепиться генератор. После закрепления, нужно заняться изготовлением корпуса. Срезают с помощью станка или в ручном режиме дно от бутылки шампуня. Во время отрезания, требуется также оставить отверстие на 10, чтобы в него вставить ось, выточенную из алюминиевого прута.

https://www.youtube.com/watch?v=5I6GlVd-eCk

Прикрепляют её с помощью болта и гайки к бутылочке. После того как была выполнена припайка всех проводов, в корпусе бутылочки проделывают ещё одно отверстие для вывода этих самых проводов. Протягиваем их и закрепляем в бутылочке сверху на генераторе. По форме они должны совпадать и корпус бутылки должен надёжно скрывать все его части.
