Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Агрегат #3 — газовая тепловая пушка

Конструкция газовой тепловой пушки во многом похожа на устройство дизельного агрегата. Здесь также имеется камера сгорания, встроенная в корпус. Вместо бака с жидким горючим используется баллон сжиженного газа.

Как и при использовании дизельного топлива, большое значение имеет отвод продуктов сгорания, поскольку в самодельных устройствах невозможно обеспечить полное сгорание газа. Воздух, который поступает в помещение, нагревается при контакте с камерой сгорания. Отработанные газы покидают устройство через выведенный на улицу отвод. Такая система непрямого нагрева более безопасна, чем обогрев открытым пламенем.

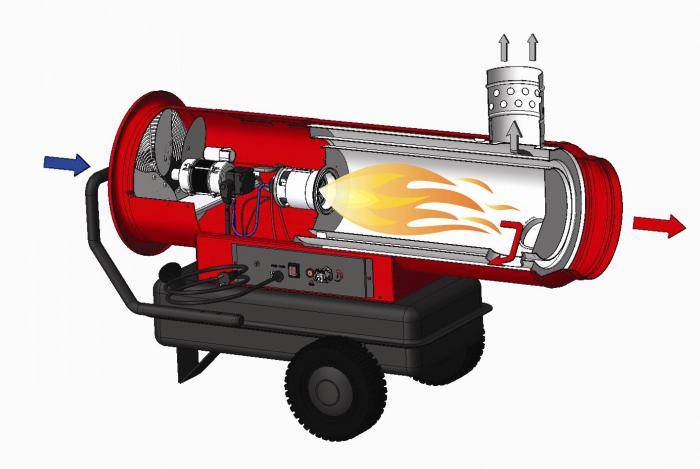

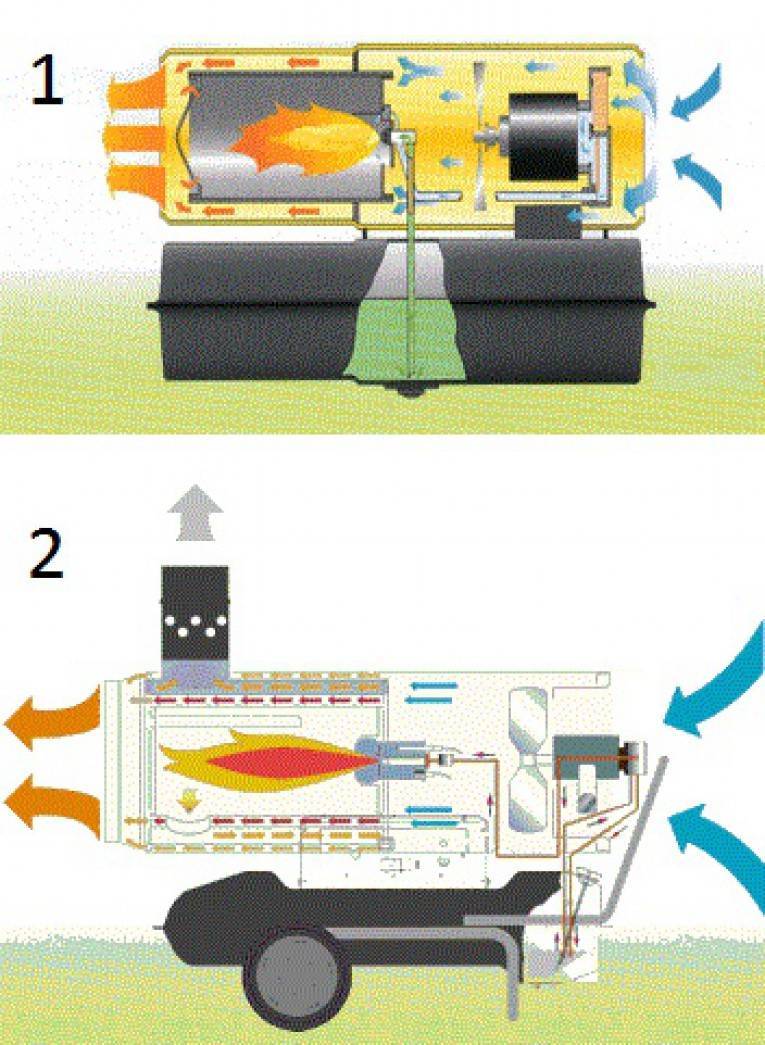

Тепловые пушки непрямого нагрева снабжены закрытой камерой сгорания, которая препятствует контакту открытого огня и воздуха — такая конструкция сложнее, но безопаснее, чем модели прямого нагрева

Чтобы увеличить теплоотдачу, к корпусу камеры сгорания можно приварить продольные пластины, обычно их делают 4-8 штук. При этом размеры камеры сгорания с дополнительными пластинами должны быть меньше диаметра корпуса, чтобы камера не касалась его стенок и не перегревала корпус тепловой пушки.

Корпус газовой тепловой пушки во время работы сильно разогревается, поэтому его необходимо закрыть слоем теплоизоляции, чтобы избежать возможных ожогов или возгорания.

Для создания газовой тепловой пушки понадобятся следующие элементы:

• баллон со сжиженным газом;
• горелка;
• редуктор;
• металлический корпус;
• вентилятор;
• устройство для дистанционного розжига;
• рама для крепления корпуса.

Газовый баллон соединяют с редуктором, который обеспечивает равномерную подачу топлива на горелку. Воздух вокруг камеры сгорания нагревается, вентилятор выдувает его в помещение. Порядок практически такой же, как и при изготовлении дизельной тепловой пушки. Наглядно устройство газового обогревателя представлено на схеме:

Эта схема наглядно демонстрирует устройство тепловой пушки, работающей на сжиженном бытовом газе. К вентилятору необходимо подвести электропитание

С газовой тепловой пушкой следует использовать только баллоны, которые заполнены газом на профессиональном оборудовании. В баллонах, заполненных кустарным способом, может произойти утечка

Во время изготовления и эксплуатации газовой тепловой пушки рекомендуется придерживаться следующих правил:

1. Трубы подачи газа в местах соединений необходимо тщательно загерметизировать.
2. В обязательном порядке установить устройство для дистанционного розжига, поскольку ручной розжиг может привести к взрыву.
3. Внимательно следить, чтобы газовый баллом всегда был на достаточном расстоянии от обогревателя, иначе баллон перегреется и газ взорвется.
4. Никогда не использовать с газовой пушкой баллоны, заправленные кустарным способом.
5. Не оставлять работающий прибор без наблюдения на длительное время.

Еще один важный момент — соотношение мощности газовой пушки и размеров обогреваемого помещения. Нельзя использовать слишком мощное устройство в маленькой комнате, поскольку это может легко привести к возгоранию.

Что использовать вместо самоделки

Если же вы сомневаетесь в своих технических навыках, подумайте о приобретении готовой модели генератора, работающего на солярке. Несмотря на достаточно высокую стоимость подобного агрегата, такая покупка достаточно выгодна: при соблюдении требуемых правил эксплуатации дизельные тепловые пушки способны работать на протяжении десяти и более лет. Ниже представлены ведущие производители подобной техники.

Biemmedue: качество + итальянский дизайн

Итальянская компания, созданная в 1979 году, специализируется на выпуске нагревателей, генераторов, осушителей и прочего отопительного оборудования. Продукция, в ассортименте которой представлены как бытовые, так и промышленные модели, отличается долговечностью, надежностью и отменным качеством.

Производитель уделяет внимание не только техническим характеристикам, но и дизайну. Все линейки, разрабатываемые специалистами Biemmedue, отличаются компактным размером, мобильностью, эстетичным внешним видом

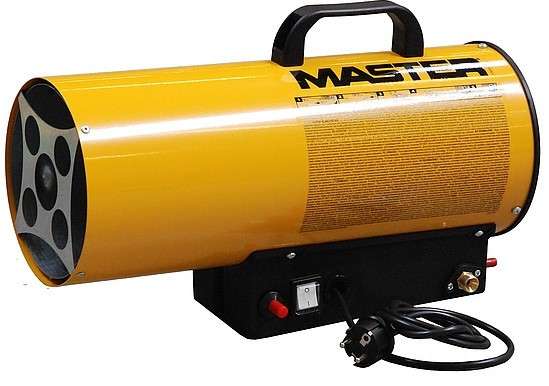

Master: компания с огромным опытом

Американская фирма, которая более чем полвека занимается производством портативных нагревательных систем, включая различные виды теплопушек. Для изготовления и оформления агрегатов используется исключительно качественный материал, благодаря чему продукция компании отличается высокими техническими характеристиками.

Дизельная теплопушка Master BV 110 обладает прекрасными характеристиками (мощность 33 кВт, 65-литровый топливный бак, расход горючего 2,71 в час). В течение часа агрегат может нагреть 460-1000 кубометров воздуха

Благодаря инновационным технологиям, которые применяются при производстве моделей, теплопушки имеют множество полезных дополнительных опций, например, функцию контроля за пламенем или экстренное автоматическое отключение в случае нестандартной ситуации.

Kroll: инновационные технологии

Обогревательная техника, производством которой занимается известная немецкая компания Kroll, отличается высоким уровнем сборки и использованием высококачественных материалов, прежде всего нержавеющей стали. При производстве продукции, в том числе тепловых дизельных пушек, широко применяются новейшие инженерно-научные разработки.

Популярностью пользуются и изделия других фирм (Vitals, Ballu). Продукция, изготовленная на производственных линиях этих транснациональных компаний, отличается надежностью и долгим сроком эксплуатации

Каждый год в ассортименте продукции можно увидеть интересные новинки: так, для последних моделей теплопушек фирмы предусмотрена функция нагрева тепла, благодаря чему устройства могут успешно работать даже при невысокой температуре.

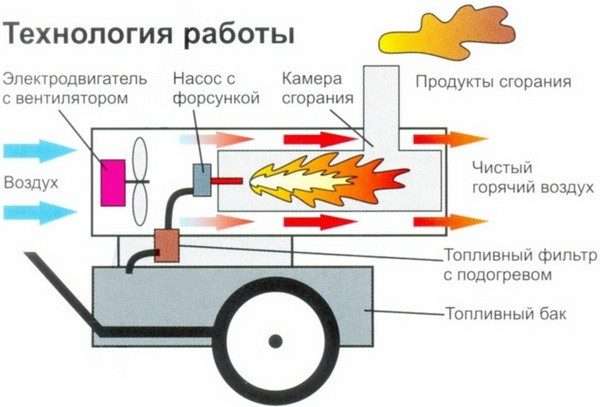

Дизельный теплогенератор

Иногда, не только в целях экономии, а когда нет рядом источников электрического тока, на помощь в обогреве помещений приходит пушка на дизельном топливе. Ее принцип действия кардинально отличается от электрических аналогов, впрочем, и конструкция тоже. Прежде чем приступить к изготовлению, надо достать чертеж, тщательно изучить его, а потом уже собирать все детали. Простейшая дизельная тепловая пушка непрямого нагрева имеет такие основные части:

Цилиндрический корпус из прочного металла.
Бак с топливом, насосом перекачки и фильтрующим элементом.
Камера сгорания из толстого металла с одной или несколькими форсунками для распыления дизтоплива.
Вентилятор для нагнетания воздуха.
Труба дымохода для отведения продуктов сгорания.

Дизельную тепловую пушку начинают собирать с установки внутри основного корпуса вентилятора, потом вставляют камеру сгорания и центрируют ее. Подсоединяют систему трубопровода топлива от бака и перекачивающего насоса к форсунке. Топливный бак во всей конструкции расположен в самой нижней части, у него нет прямого контакта с корпусом трубы по соображениям пожарной безопасности.

Брать емкость для дизельной тепловой пушки надо заводского изготовления, несмотря на то, что вы собираете все своими руками — это гарантия безопасности.

Рядом закрепляется насос и фильтр тонкой очистки. Насос соединяется с форсункой посредством трубки из меди. Внутри камеры сгорания размещается заводской пьезоэлемент для зажигания распыленного топлива. В верхней части камеры делается отводная труба, через которую все продукты горения удаляются в атмосферу

С обеих сторон корпуса устанавливаются защитные решетки, чтобы исключить неосторожного касания раскаленной торцевой части камеры сгорания и оградить людей от работающего вентилятора

Сделать дизельную установку самостоятельно не такая простая задача, как кажется на первый взгляд. Если у вас нет достаточных знаний, то лучше купите заводской вариант — гарант пожарной безопасности.

Газовый обогреватель

По своей конструкции газовое оборудование напоминает устройство дизельной пушки. Здесь также находится камера сгорания, которая расположена в корпусе. Вместо емкости для жидкого топлива устанавливается баллон сжиженного газа.

Как и во время применения дизтоплива, огромное значение имеет вывод продуктов горения, так как в самодельных конструкциях очень сложно обеспечить полное сгорание газа. Воздух, поступающий в помещение, нагревается во время контакта с камерой сгорания. Сгоревший газ выводится на улицу с помощью специального отвода. Эта конструкция непрямого обогрева более безопасна, в отличие от обогрева с помощью открытого огня.

Увеличение теплоотдачи

Для того чтобы повысить теплоотдачу, к камерам сгорания чаще всего приваривают пластины — как правило, по 5-10 шт. Причем размеры камеры сгорания и пластины обязаны быть меньше размера корпуса, чтобы они не прикасались к его стенкам и не смогли перегреть.

Корпус газового устройства обогрева при эксплуатации сильно нагревается, потому его нужно накрыть теплоизоляционным слоем, чтобы не допустить возгорания и ожогов. Для сборки газовой конструкции будут необходимы:

• горелка;
• баллон с газом;
• железный корпус;
• редуктор;
• рама для фиксации корпуса;
• устройство для розжига;
• вентилятор.

Советы по использованию

С газовой пушкой можно применять лишь баллоны, заполненные газом на специальном оборудовании. В баллонах, которые наполнены кустарным способом, может случиться утечка.

При сборке и эксплуатации газового нагревателя нужно придерживаться определенных правил:

1. Использовать прибор для дистанционного розжига, так как розжиг вручную может спровоцировать взрыв.
2. Трубы подачи газа на участках соединений нужно непременно герметизировать.
3. Не оставлять включенное устройство без наблюдения в течение продолжительного времени.
4. Никогда не применять с пушкой баллоны, которые заполнены кустарным методом.
5. Постоянно следить, чтобы баллон с газом находился на достаточной дистанции от обогревателя, в противном случае он перегреется и взорвется.

Несколько важных советов по сборке и эксплуатации

Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.

Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.

Самодельные теплопушки без терморегуляторов не предназначены для длительной работы – они могут вызвать замыкание в сети или воспламениться от раскаленной спирали, кроме того, электроприборы сильно пересушивают воздух, поэтому помещение рекомендуется почаще проветривать

Советы по сборке самоделок:

1. Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термоплас может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
2. Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
3. Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
4. Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
5. Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

• труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
• труба такой же длины, но диаметром 80 мм для камеры сгорания;
• труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
• газовая горелка, оснащеная пьезоподжигом;
• любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

1. С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
2. Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
3. Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
4. Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Как сделать электрическую теплопушку

Это один из наиболее распространенных типов переносных тепловых обогревателей. Такая популярность обусловлена, прежде всего, простотой внутреннего устройства прибора, а также мобильностью и габаритами. Стоимость такого оборудования варьируется в зависимости от выдаваемой удельной мощности. Поэтому изготовленная электрическая тепловая пушка своими руками не нанесет особого ущерба бюджету, но при этом в конечном итоге получиться уникальный обогреватель. Его можно использовать для обогрева небольших помещений и других бытовых целей.

В связи с тем, что устройство, работающее от сети носит название пушка электрическая, необходимо иметь хотя бы базовые знания о работе электротехнического оборудования. Тепловая пушка такого типа имеет следующие уникальные отличия:

• Она работает без открытого пламени, следовательно, риски возникновения пожароопасной ситуации сводится к минимуму.
• Пушки, работающие от сети, имеют достаточный запас мощности, что позволяет разогреть площадь помещения за считанные минуты.
• Любые неполадки в процессе эксплуатации устройства, связаны по части электрики, следовательно, ремонт своими руками выполняется легко и просто.

Газовый теплогенератор

Сделанный кустарным способом агрегат внушает мало надежности, он шумит и коптит на разных режимах, да и открытый огонь внутри ничем не закрытой трубы не добавляет безопасности. Кроме того, гарантии на горелки, часто китайского производства, нет.

Чтобы отремонтировать заводской вариант, вам достаточно обратиться в сервисный центр, где специально обученные мастера решат все ваши проблемы. Кустарный аппарат в случае поломки основных деталей реанимировать будет гораздо сложнее, если это вообще будет возможно. О его работе можно судить по видеоролику.

Самодельные газовые пушки являются мощными весьма опасными устройствами, где нет защиты от перегрева, и отсутствует контроль за пламенем. Их ни на минуту нельзя оставлять без присмотра.

Устройство газового теплогенератора

Многие пользователи считают, что собрать, а уж тем более сделать ремонт тепловой пушки своими руками дело не столь уж и сложное. Это не так — без специальных знаний и технических навыков вы сделаете кустарное подобие теплогенератора. Помните, что электрическая пушка, сделанная вами — это источник электрических травм, коротких замыканий, если ненароком была допущена простая ошибка при сборке. Другие виды, особенно с применением открытого огня, являются источниками неминуемого пожара.

Схема и технология работ

Длина трубы может быть разной, но выбирайте оптимальную — 1,0–1,2 м. С ее противоположных сторон по бокам сделайте отверстия. Через одно в помещение гаража будет поступать теплый воздух. Через второе к горелке будет подведен газовый шланг. Поэтому первое отверстие должно быть большим, а второе маленьким. Первое отверстие обычно снабжается патрубком, который будет направлять движение нагретого воздуха. Его необходимо к трубе приварить.

Пушка непрямого нагрева

Теперь отдельно нужно изготовить камеру сгорания. Это, по сути, та же труба, только меньшего диаметра. К ней с внешней стороны привариваются продольные пластины, выполняющие функции крепежа и увеличителя плоскости теплоотдачи. Их должно быть 4–8 штук — чем больше пластин, тем больше тепла выделяется. Диаметр контура по внешним краям пластин должен быть чуть меньше внутреннего диаметра основной трубы, чтобы камера сгорания со своими ребрами легко зашла в нее.

Итак, устанавливаем камеру сгорания внутрь корпуса и жестко привариваем ее

Обратите внимание на то, что камера сгорания должна немного выступать за края большой трубы. После этого из металлического листа вырезаем круг с диаметром, равным диаметру большой трубы, а внутри делаем отверстие под диаметр камеры сгорания

Этот элемент привариваем так, чтобы он герметично закрыл зазор между малой и большой трубами.

В камеру сгорания устанавливаем горелку, к которой подсоединяем шланг для подачи газа. Установить ее можно на изогнутой металлической трубке, которая приваривается внутри камеры сгорания. Хотя вариантов крепежа можно придумать много.

Теперь осталось установить вентилятор. Для небольшой тепловой пушки подойдет устройство, которое обычно устанавливают на вытяжку в ванной комнате. Оно легкое, недорогое и имеет уже готовые крепежные отверстия, через которые фиксируется к корпусу прибора.

Отопление гаража

Обычно такие вентиляторы имеют прямоугольный фланец, хотя на рынке вы найдете изделия и с круглыми фланцами. Поэтому, выбрав определенную конструкцию, вы под нее приготовите металлический фланец, который приваривается к корпусу пушки, но с обратной стороны от выхода камеры сгорания. К этому фланцу мелкими болтами или саморезами крепится сам вентилятор.

На этом тепловая газовая пушка готова. Как видите, сделать ее своими руками, если вы можете работать со сварочным аппаратом, не так уж сложно. Кстати, в подобную конструкцию можно добавить очень полезный элемент. Помните, мы говорили, что необходимо очень точно отрегулировать воздушный поток. А для этого следует установить ограничитель этого потока. Его конструкций много, так что выбирайте любую. К примеру, обычный шибер, который можно расположить между двумя фланцами — вентиляторным и монтажным. А можно сконструировать вращающуюся заслонку на рычаге.

Как изготовить газовую тепловую пушку своими руками

В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.

Для изготовления пушки потребуется:

• две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
• труба диаметром 8 см и длиной 30 см (выходной патрубок);
• вентилятор осевого типа с круглым фланцем;
• горелка газовая, укомплектованная пьезоэлементом.

Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому

Технология сборки газовой пушки своими руками

Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.

Полезный совет! Чтобы камера сгорания жестко держалась в центральной части корпуса желательно использовать пластины, которые привариваются к трубе.

Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания

При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу

Схема тепловой газовой пушки

На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.

Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.

Правила безопасной эксплуатации тепловой пушки

Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.

Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации

Правила безопасной эксплуатации:

1. Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
2. Корпус устройства и вентилятор необходимо защищать от попадания влаги.
3. Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
4. Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
5. В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
6. Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
7. Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.

Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.

Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств

Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).

Общие сведения

Сложно найти более простое и удобное в эксплуатации устройство для обогрева различных помещений, чем тепловая пушка. Этот аппарат представляет собой конструкцию, состоящую из мощного ТЭНа и вентилятора, которые находятся в одном корпусе. Тепловая пушка может быстро прогревать воздух и так же быстро его распространять. Для обогрева маленького помещения потребуется несколько минут, да и обогрев большой комнаты не займет много времени.

Конструкция этого устройства довольно проста, потому теплопушка своими руками почти никогда не выходит из строя. Для работы аппарата можно выбрать разное топливо:

• природный газ;
• электричество;
• бензин;
• керосин;
• дизтопливо.

Для работы пушки вам понадобится топливо

Функциональные особенности

Когда у вас нет материальной возможности приобрести запатентованный аппарат заводского изготовления, то самодельная тепловая пушка — единственная возможность выполнить намеченный вами план ремонта или строительства.

Принцип работы такого агрегата несложен: в трубу из асбеста или какого-нибудь металла устанавливаются тэны или располагается спираль особым способом. С одной стороны вставляется мощный вентилятор, который нагнетает воздух в трубу, где он нагревается и через противоположное отверстие выпускается в помещение.

Такие электроустройства реально быстро нагревают помещения различного объема. Здесь все зависит от мощности нагревательных элементов: чем мощнее, тем быстрее создается оптимальная температура. Есть только один негативный момент — это большое потребление энергии и быстрое высушивание воздуха. При использовании в жилом помещении надо ставить рядом открытую емкость с водой, чтобы увлажнить воздух.

Тепловая пушка своими руками часто изготавливается гаражными умельцами для обогрева этих помещений в зимнее время.
