Счетчики для измерения потребляемого топлива
Счетчик измеряет количество газа при разных кондициях температуры и давления и с наличием специальной техники приводит полученный результат к показателю, который будет при стандартных условиях (СУ) — +20 °C и 101 кПа.
Объем топлива для СУ определяют формулой Vс = V×(p×Tс/pс×T×K), где
- V — объем газа;
- p — плотность;
- T — термодинамическая температура;
- K — коэффициент сжимаемости топлива.
Величины с буквой «с» — показатели для стандартных условий, без — для рабочих.
В быту используют мембранные, ротационные и ультразвуковые счетчики, на крупных предприятиях — турбинные и вихревые — это самые востребованные типы газомеров. На заводах газовой промышленности объем определяют в основном на переменных изменениях давления в сужениях, часто между 2 фланцевыми соединениями в непосредственной близости. Счетчики отличаются рабочими особенностями.
Мембранные расходомеры выдают минимальную погрешность в расчетах и потребляют мало электроэнергии. Устройства дают показания в широком диапазоне, но с невысоким предельным давлением — до 0,5 бар. В быту счетчик показывает себя наилучшим образом, так как межповерочный интервал доходит до 10 лет при высокой надежности устройства. Конструкция плохо реагирует на механическое загрязнение газа и в целом весьма громоздкая.
Ротационные, или же роторные, модели не зависят от электросети, годятся для небольших промышленных объектов, но они менее удобные. При маленькой площади на установку и высокой точности в условиях резких перепадов давления они шумят и чаще выходят из строя. «Боятся» пневмоударов и загрязнения.
Ультразвуковые счетчики имеют маленький размер, значительно разнятся по сложности строения. Акустические газомеры ценят за надежность и легкость в установке. Некоторые устройства содержат энергонезависимую память. Счетчики на типоразмеры G1,6 и G2,5 стоят сравнительно дорого.
Турбинные устройства используют для измерения количества бытовых и агрессивных газов, многокомпонентных составов. Счетчики получили распространение на магистральных газопроводах, химических заводах. Турбинные устройства фиксируют большие количества газа при давлении до 10 МПа, значительно различаются по размерам и рабочему Ду. Это универсальные приборы для измерения расхода природного газа в промышленности.
Вихревые измеряют объем природного или инертных газов. По диапазону измерений имеют преимущество над остальными моделями. Улавливают малейшие движения в газовой смеси и определяют большие количества газа на диаметр. Эффективность вихревого расходомера прямо пропорционально зависит от скорости потока топлива.
Методы измерения, используемые в газовых расходомерах
Расход топлива рассчитывают прямым и косвенным методами.
В случае с прямым газ наполняет измерительные камеры и выходит из них. Прошедший объем коррелирует с циклами наполнения-опорожнения. По описанному принципу работает подсчет в мембранном, ротационном и барабанном счетчиках.
Газомеры с косвенным методом измерения работают с показателями скорости и известной площади сечения. Способ подсчета бывает механическим или другим, связанным с особенностями счетчика. В механике используют турбинки, крыльчатки, балансирующие элементы.
У косвенного способа подсчета есть и другие методики:
- детектирование вихрей;
- измерение разницы давления на сужающем приборе;
- расчет переноса тепла от нагретого тела;
- измерение скоростного напора;
- подсчет на основе движения ультразвука.
Корректность косвенных методик зависит от соответствия скорости по направлению и сечению. Помогают средства подготовки потока: турбулизаторы, конденсаторы и струевыпрямители. Устройства идут отдельно или как элементы счетчиков.
Разницу скорости по сечению приборы могут определять одновременно с быстротой движения газа и таким образом — снижать погрешность. Последняя часто возникает из-за застоя топлива у стенок. Подробнее о прямом и косвенном методах определения расхода газа читайте далее.
Как определяют давление газа?
Давление измеряют прямым способом при помощи манометров или сложением значений атмосферного (Pб) и избыточного давления (Pи). Pб измеряют в месте расположения преобразователя Pи, если последний находится в замкнутом пространстве и в нем есть наддув или разрежение.
Отверстие отбора давления для вертикальных и горизонтальных труб размещают радиально. На поперечном трубопроводе его располагают в верхней половине сечения.
В расходомерах без указанного отверстия отбор проводят перед счетчиком, на расстоянии от 1 до 3 диаметров трубопровода, с точкой отсчета от входного фланца газомера.
Способ монтажа
Приняв во внимание характеристики измеряемой среды, нужно также обратить внимание на условия монтажа расходомера. Можно выделить 3 основных способа монтажа
- Врезные расходомеры. Подобные приборы представляют собой уже готовую небольшую секцию трубопровода с установленным на ней расходомером. Для установки подобного прибора необходимо либо удалить участок трубы и установить расходомер на это место, либо производить монтаж на байпасном трубопроводе. Плюсом врезных расходомеров является их относительно невысокая стоимость (однако только если речь идет о небольших диаметрах трубопровода). Минусом же является неудобство монтажа – врезка требует определенных усилий, отнимает много времени и, разумеется, требует остановки производства. Кроме этого врезные расходомеры не подходят для использования на трубопроводах больших диаметров. К данному типу расходомеров относится, например, прибор VA 420.
- Погружные расходомеры. Для установки данных приборов не нужно вырезать целую секцию трубопровода или устанавливать байпасное соединение. Установка производится путем сверления небольшого отверстия в стенке трубопровода, помещения в него штанги расходомера и закрепления прибора в таком положении. Подробнее об установке погружного расходомера можно прочесть в соответствующей статье. Плюсами данного типа приборов является простота установки и относительно невысокая стоимость. Кроме этого данные приборы легко можно использовать на трубопроводах больших диаметров. К примеру, длина штанги у некоторых исполнений расходомера SS 20.600 позволяет использовать его в трубопроводах диаметром до 2 метров. Недостатком же является то, что данные приборы не очень удобно использовать на крайне малых трубопроводах – при значении диаметра 1/2” и менее предпочтительнее использовать врезные расходомеры.
Накладные расходомеры. Принцип работы данных расходомеров не требует прямого доступа к измеряемой среде – измерение производится через стенку трубопровода обычно ультразвуковым методом. Монтаж данных расходомеров является наиболее удобным и простым, но их стоимость обычно в несколько раз выше, чем у погружных и врезных приборов, поэтому использовать их имеет смысл только в случае, если нет никакой возможности нарушать целостность трубопровода.
Косвенные методы измерения
Эти методы предусматривают вычисление, к примеру, скорости потока вещества через заданную площадь сечения. Для получения максимально точных результатов необходимо выровнять скорость движения газа.
Измерение расхода газа по перепаду давлений
Один из самых распространенных и изученных методов расхода газа, основанный на использовании сужающего устройства, имеет несколько преимуществ, включая простоту механизма преобразователя расхода, действие которого направлено на измерение перепада давления вещества, протекающего через местное сужение в газовом трубопроводе. Для проведения расчетов не потребуются расходомерные стенды.
Несмотря на наличие полной научно-технической базы, этот метод измерения имеет несколько существенных недостатков – небольшой диапазон измерения, который даже с учетом многопредельных датчиков давления, не превышает значение 1:10.
Стандартные сужающиеся устройства производят по специальной технологии, с высокими требованиями к шероховатости. Допускается их использование исключительно на гладких трубопроводах
Гидравлические сопротивления в газовых трубопроводах повышают чувствительность к графику изменения усредненных скоростей по глубине или ширине потока на входе в диафрагму. Длина прямых участков перед сужающими устройствами должна составлять не менее 10 диаметров Ду сооружения из труб.
Скоростной метод определения расходов
Для этого метода используются преобразователи турбинного типа. Эти приборы имеют несколько преимуществ, включая небольшие габариты и вес, доступную цену в своей категории.
У этих устройств отсутствует чувствительность к пневматическим ударам. Интервал значений измерения расхода составляет до 1:30, что существенно превышает аналогичный показатель для сужающих устройств.
ТПР преобразователь расхода турбинный может использоваться в среде, при температуре от минус 200 до +200 °С, если устройство установлено для неагрессивных и однофазных криогенных жидкостей. Для агрессивных жидкостей показатель составит от минус 60 до +50 °С
К недостаткам можно отнести чувствительность, хоть и незначительную, к искажениям потока на входе и выходе прибора, отклонение результатов измерений пульсирующих потоков газа. На небольших расходах, в диапазоне от 8 до 10 м3/ч, расходомеры неработоспособны.
Ультразвуковой метод измерения
Популярность акустических расходомеров, с помощью которых измеряется количество газа, в особенности в коммерческом учете, возросла с развитием микроэлектроники. В акустических расходомерах отсутствуют подвижные части, а также детали, выступающие в поток, что существенно повышает их надежность.
Измерение производится в широком интервале значений благодаря способности устройства продолжительное время работать от встроенного источника питания. Отечественные приборы не отвечают всем необходимым требованиям, так как во избежание влияния искажений потока газа на результаты расчетов необходимо использовать исключительно многолучевые ультразвуковые расходомеры.
Прямой метод измерения расхода газа
Объем газа исчисляется в кубических метрах, реже используются другие единицы массы, например, тонны или килограммы, как правило, для технологических газов.
Прямой метод – единственный метод, который обеспечивает прямое измерение объема газа в пути.
К недостаткам устройств, рассчитывающих объемный или массовый расход вещества, можно отнести:
- Ограниченная производительность расходомеров в условиях загрязненного газа.
- Существует высокая вероятность разрыва из-за частичного перекрытия потока или пневматического удара.
- Высокая стоимость поворотных счетчиков по сравнению с другими приборами.
- Большой размер устройства.
Многочисленные преимущества этого метода пересекаются с перечисленными недостатками, в результате чего он стал наиболее популярным по количеству установленных счетчиков.
Используя расходомер, вы можете рассчитать объем или массу вещества в единицу времени. Установка на наклонном участке трубопровода снизит погрешность измерения
Среди них – прямое измерение объема газа, отсутствие зависимости от искажения графика расхода как на входе, так и на выходе, что позволяет снизить UUG… Ширина зазора до 1: 100. Для этого используются устройства диафрагменного и поворотного типа. Их можно использовать в помещениях с установленными импульсными котлами.
Счетчики газа
Газовый счетчик измеряет объем прошедшего по газопроводу газа в кубометрах. По принципу действия газосчетчики делятся на:
барабанный
вихревой
левитационный
мембранный (камерный, диафрагменный)
основанный на методе перепада давления на сужающем устройстве
термоанемометрический расходомер
ротационный

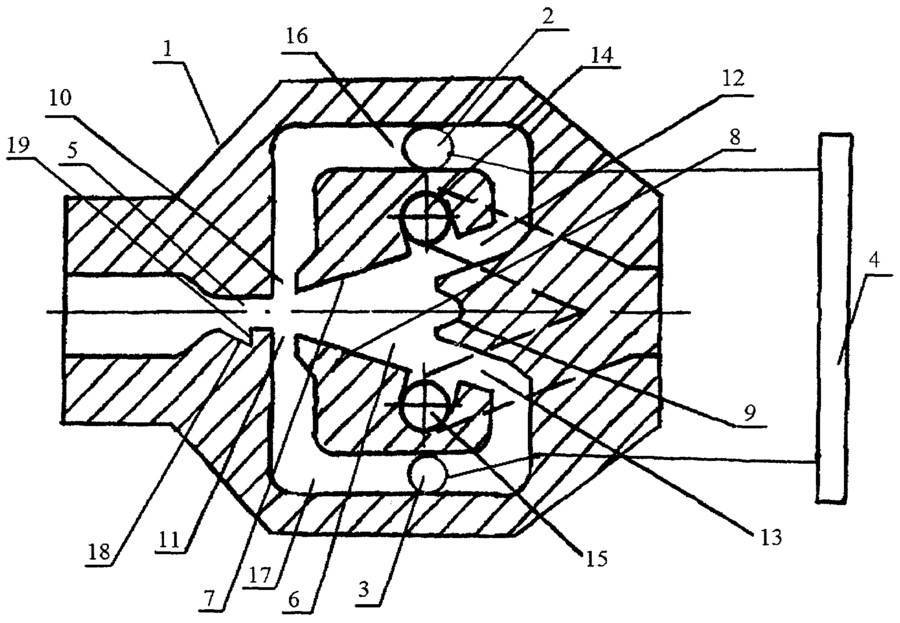

струйный
турбинный
ультразвуковой
и другие
Каждый из этих типов функционирует по-разному и измеряет количество потребляемого газа посредством отличающихся внутренних механизмов.
По пропускной способности газосчетчики бывают бытовые (до 12 кубометров в час) и промышленные (свыше 12 кубометров в час).

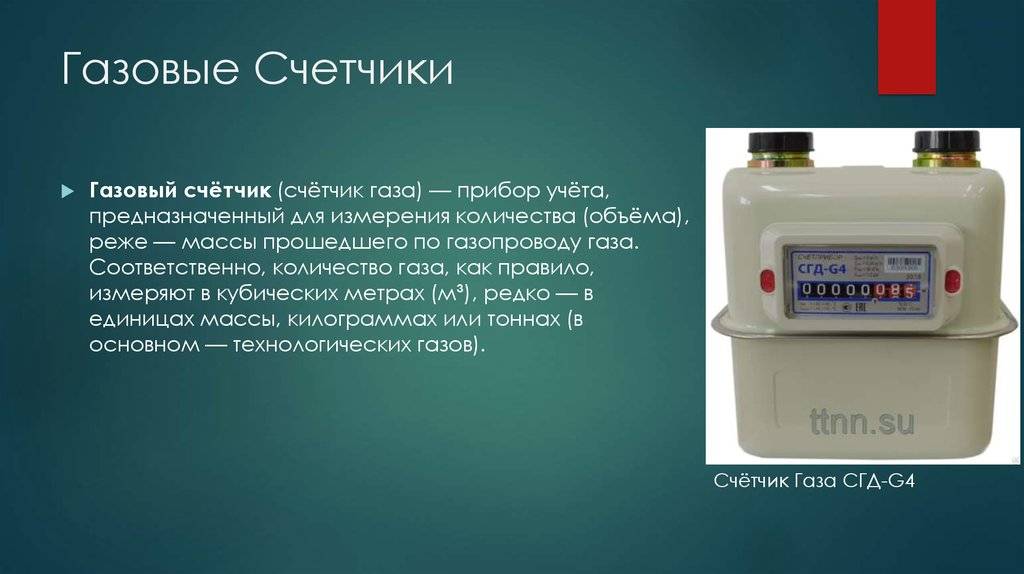

Бытовой счетчик газа
Бытовые в основном имеют мембранный, диафрагменный или ротационный принцип измерения, а промышленные – ротационный (до 200 куб.м/ч) или турбинный и вихревой (более 200 куб.м/ч).
Снятие данных. Наличие дисплея и тип выходного сигнала
Наконец, следует определиться с тем, каким образом вы хотите получать результаты измерений. Большинство расходомеров используют аналоговый или цифровой выходной сигнал для передачи информации о результатах измерений. Если на предприятии имеется собственная автоматическая система управления технологическим процессом (АСУ ТП), в которую можно завести данные выходные сигналы, то аналогового или цифрового сигнала, скорее всего, будет достаточно. Однако, если готовой системы управления нет, может возникнуть необходимость снимать данные с дисплея. В некоторых расходомерах (например, у VA400) дисплей может быть уже встроен или доступен в качестве опции. Для других приборов нужно приобретать отдельный индикатор и подавать на него выходной сигнал датчика.
Данные, выводимые на дисплей, обычно ограничиваются текущим и накопленным расходом. В некоторых случаях может стоять задача регистрировать данные за разные промежутки времени и обрабатывать их, формируя отчеты и представляя информацию в табличном или графическом виде. Если на предприятии нет готовой системы управления, которая могла бы выполнять эти функции, то имеет смысл приобрести прибор с встроенным регистратором данных и идущим в комплекте программным обеспечением, позволяющим быстро и удобно проводить обработку полученных данных. Примером такого прибора может служить DS 400.
В случае, если расходомер не имеет встроенного дисплея и для получения данных требуется выходной сигнал, следует определиться с типом этого сигнала. К наиболее распространенным аналоговым сигналам относятся сигналы 4…20 мА и 0…10 В. Некоторые расходомеры, такие как SS 20.600 могут формировать любой из этих сигналов в зависимости от значения подключенного сопротивления. В некоторых случаях может потребоваться цифровой выходной сигнал, например, использующий протоколы Modbus или Profibus.
Перечисленных выше параметров должно быть достаточно для подбора расходомера. В то же время, если вы хотите иметь более полное представление о различных типах расходомеров, а также преимуществах и недостатках каждого типа, можете также прочесть статьи о классификации датчиков расхода по принципу измерения.
Счетчики воды
Водосчетчик измеряет объем воды, проходящей по водопроводу, в кубометрах или литрах. Состоит из расходомера и счетного механизма.
Виды счетчиков воды по принципу работы:
тахометрические,
индукционные (электромагнитные),
ультразвуковые,
вихревые.
Тахометрические считают количество воды по оборотам рабочей детали (крыльчатки), которая находится в воде. Недорогие, но не очень точные. Тахометрические счетчики бывают для холодной (корпус прибора синего цвета) или горячей (красный корпус) воды, а также универсальные (оранжевый цвет).
Тахометрический счетчик воды
Индукционные работают на электричестве. Служат долго, дают точные показания в том случае, если вода чистая и трубопровод без ржавчины и накипи.
Ультразвуковые счетчики воды сравнивают скорости распространения ультразвука по и против течения. Имеют высокую точность, но только на чистых трубах.
Вихревые работают с чистой водой без примесей – электронное устройство в нем анализирует скорость образования вихря за специальной деталью.
Различают водосчетчики и по числу обслуживаемых трубопроводов: одно-, двух- и многоканальные.
Счетчики электрической энергии
Электрический счетчик измеряет расход электроэнергии переменного или постоянного тока. Расход измеряется в киловатт-часах (кВт/ч) или ампер-часах (А/ч). Различаются они по максимальной и рабочей пропускной мощности.
Счетчики электроэнергии делятся по:
типу измеряемых величин:
однофазные (измерение переменного тока 220 В, 50 Гц),
трехфазные (380 В, 50 Гц);
типу подключения:
приборы прямого включения в силовую цепь,
приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы;
типу конструкции:
индукционные (электромеханические электросчетчики),
индукционные (механические),
электронные (статические электросчетчики),
гибридные счётчики электроэнергии.
Если упростить классификацию электросчетчиков, можно выделить две большие группы: индукционные (механические) и электронные.
Индукционный – привычный счетчик с вращающимся диском, надежный, но не очень точный. Электронный – с дисплеем и хранением данных в памяти, точный, но дорогой.
Индукционный счетчик электроэнергии
Кроме этого счетчики могут быть:
Однотарифные и многотарифные, где тариф зависит от времени суток.
Автоматические счетчики – сами передают показания.
Ориентировочный расход
Все расходомеры имеют тот или иной диапазон измеряемого расхода. При превышении пределов этого диапазона приборы перестают выдавать достоверные показания, поэтому при выборе прибора следует учитывать максимально возможный расход на заданном участке.
В случае тепловых расходомеров ограничения измерительных диапазонов проводятся не по объему проходящего воздуха (так как для одного и того же расходомера максимально допустимые значения объёмного расхода будут различаться в зависимости от диаметра трубопровода), а по скорости потока, приведенной к нормальным условиям.
Так максимальная допустимая скорость для расходомера SS 20.260 LED– 50 м/с, для SS 20.261 – 90 м/с, для VA 400– 220 м/с. При этом вовсе не обязательно использовать расходомер с наибольшим скоростным диапазоном, так как чем больше диапазон, тем больше погрешность измерения (а часто – и цена)
Поэтому очень важно знать максимально возможную скорость потока в конкретном случае
Скорость потока зависит, во-первых, от объемов проходящего газа, то есть, собственно, от расхода и, во-вторых, от внутреннего диаметра трубопровода. Чем больше расход и чем меньше диаметр – тем выше скорость. О том, почему для выбора расходомера необходимо знать диаметр участка, на котором его будут использовать, мы подробнее расскажем далее.
Ориентировочный же расход, в случае, если речь идет о сжатом воздухе, можно узнать из технической документации компрессора. Методы расчета скорости на основе диаметра и расхода обычно приводятся в руководстве по использованию расходомера. К примеру, в данной таблице приведены максимальные значения расхода для различных версий расходомера VA 400:
Ультразвуковая разновидность приборов
Счетчики эти универсальны, с их помощью измеряют не только расход воды, но и подсчитывают объем газа, пара. Они так же, как и электромеханические приборы, не могут функционировать без электропитания, поскольку у них есть электронное счетное устройство, которое без этого просто неработоспособно.
Измерения происходит путем воздействия ультразвуковых колебаний на поток воды. Акустический эффект, полученный в результате, анализирует датчик, а затем показания появляются на дисплее.
Монтируют их как на поверхности водопроводной трубы, так и непосредственно в ней. Если установка выполнена первым способом, прибор можно быстро переместить в другое место для осуществления калибровки других счетчиков или временного контроля. Как правило, такие устройства применяют в промышленности.
Кроме стационарных ультразвуковых счетчиков, существуют и портативные приборы. В их конструкции присутствуют два датчика, работающие и как передатчики и как приемники
В конструкции таких расходомеров воды отсутствуют детали, которые могут сломаться, поэтому они практически не приходят в негодность. В последних моделях таких видов счетчиков воды, как ультразвуковые, удачно сочетаются хорошие метрологические качества, точность и соответствующая стоимость.
Они укомплектованы литиевыми батареями, сохраняющими свои рабочие характеристики более 5 лет. Также в них предусмотрена автоматическая регулировка через определенные временные промежутки, что поднимает точность измерения на более высокий уровень.
Классификация
Счетчики газа можно разделить на категории по различным принципам:
- Бытовые (максимальная пропускная способность до 10 м³/час.) используются при малых потреблениях газа. В основном это мембранные модели. Для информации. Патент на мембранные счетчики был выдан в Англии в 1844 году.
- Коммунально-бытовые (максимальная пропускная способность от 10 до 40 м³/час.). Используются для учёта потребления предприятиями с оборудованием работающем на малом потреблении газа. Как правило, это мембранные, ротационные, ультразвуковые, струйные модели.
- Промышленные (максимальная пропускная способность свыше 40 м³/час). Используются для учёта больших расходов газа — в крупных газовых котельных, на газораспределительных сетях и т.д. Это могут быть ротационные, турбинные, вихревые, ультразвуковые, струйные модификации.
По принципу действия
Приборы учета, работа которых основана на гидродинамических методах: роторные (ротационные), турбинные, вихревые, мембранные.
Роторный газовый счетчик — это устройство, ротор которого вращается проходящим потоком газа. Роторный счетчик рекомендован при потреблении небольших объемов – не более 200 куб. м. газа в час.
Турбинная модификация — это механизм, оснащенный электронной системой, регистрирующий потребление, и одновременно наблюдающий за газовым комплексом в целом. При возникновении нештатных ситуаций, прибор сигнализирует об этом. Турбинный газовый счетчик идеальный вариант для промышленных предприятий и газопроводов.
Газовый счетчик мембранного типа — это механический прибор, обладающий высокой точностью и надежностью. Он рассчитан на малое потребление с низким давлением (около 10 кубометров в час).Мембранные модели рекомендованы для применении в быту. В настоящее время, в коммунальном хозяйстве, мембранные варианты не имеют альтернативы.
Вихревые расходомеры являются наиболее сложными, зато самыми точными счетчиками.Вихревые рассчитаны на прохождение большого количества газа. Как правило, они рекомендованы для предприятий, работающих на промышленном использовании газа.
Как передавать показания счетчиков
Помимо заполнения квитанций, показания счетчиков можно передать при помощи современных программ. Среди решений, разработанных нашей компанией для сферы ЖКХ, многие поддерживают такую функцию.
Если у управляющей компании есть свой сайт с личными кабинетами для жильцов, показания можно оставлять там.
Есть возможность передавать показания через мобильное приложение ЖКХ: Личный кабинет.
Операции со счетчиками поддерживаются в программе 1С: Учет в управляющих компаниях ЖКХ, ТСЖ и ЖСК.
Автоматизировать процесс передачи показаний можно при помощи сервисов ЖКХ: Автоматический прием показаний счетчиков и ЖКХ: Автообзвон должников.
Вам также может быть интересно: Передать показания счетчика Чем грозит задолженность по квартплате Как разобраться в квитанции за квартиру Что означает штрихкод в квитанции ЖКХ
Дополнительные продукты ЖКХ:
- Программа 1C: Учет в управляющих компаниях ЖКХ, ТСЖ и ЖСК
- Сайт с личными кабинетами для жильцов 1С: Сайт ЖКХ
- Мобильное приложение ЖКХ: Личный кабинет
- Мобильный монитор руководителя ЖКХ
- Мобильное приложение Заявки мастера ЖКХ

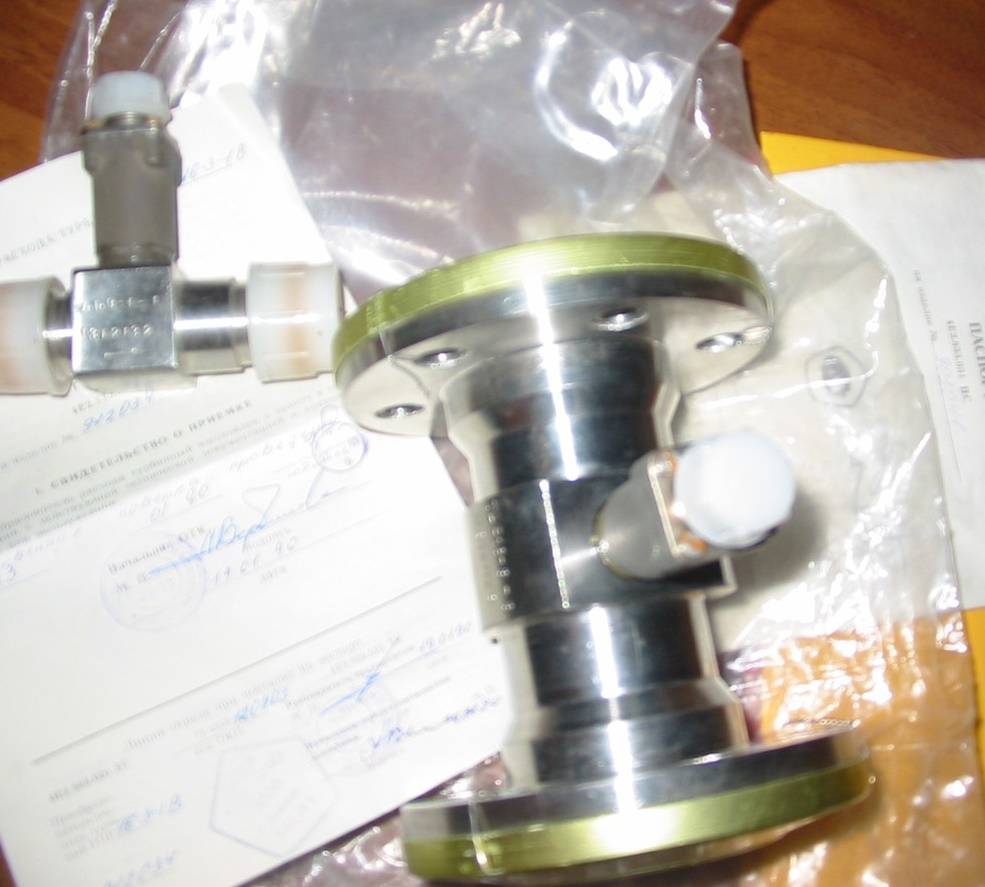

Зондовое устройство ДРГ МЗ Л
Зондовый датчик проводит линейное изменение газа или пара в электрический ток. При этом применяется способ «площадь-скорость». Расходомер устанавливается в газопроводах с диаметром 100-1000 мм.
Основная особенность датчика ДРГ.МЗЛ – это наличие лубрикатора. Благодаря этому не нужно перекрывать подачу газа или пара, чтобы выполнить обслуживающие работы.
При использовании датчиков важно учитывать химический состав расходных материалов, которые замеряет устройство. Модель ДРГ.М относятся к универсальным приборам
Назначение
Устройство используется для фиксации расхода всех разновидностей газа в конструкции прибора учета СВГ.МЗ(Л). Также датчик позволяет контролировать количество водяного пара в конструкции счетчика СВП.З(Л). Прибор широко используется и в других системах, где наибольшая частота не превышает 250 Гц.
Модификации
Существует 2 разновидности зондового датчика ДРГ.МЗ(Л):
- ДРГ.МЗ – устанавливается на оси трубопровода (слева на картинке ниже);
- ДРГ.МЗЛ – оборудован лубрикатором, благодаря чему удается осуществлять уход за оборудованием без отключения счетчика (справа на картинке ниже).
Измеряемая среда
Избыточное давление газа составляет от 0 до 1,6 МПа. В обычных условиях плотность не должна быть меньше 0,6 кг/м3. Количество механических частиц – не больше 50 мг/м3. Температура измеряемой среды должна быть в районе от -4 ºC до +25ºС. Датчик может производится и в высокотемпературном диапазоне, который достигает +300 ºС.
Свойства
Датчик преобразовывает расход газа в последовательный электрический ток в газопроводах, диаметр которых составляет от 100 до 1000 мм. Оптимальная частота импульсов – 0-250 Гц. Токовый сигнал при этом составляет 4-20 мА.
Требования к использованию
Устройство разрешается монтировать как в помещении, так и на открытом воздухе (но обязательно требуется обеспечить защиту от осадков). В месте эксплуатации температура должна находиться в пределах от -40°С до +50 °С. Оптимальная влажность воздуха не должна превышать 95 %.
Технические характеристики
Мощность, которая требуется датчику для работы, обычно не превышает 0,5 Вт. Линия связи, которая соединяет расходомер и счетчик, в длине составляет не больше 500 м.
Оптимальный диаметр газопровода находится в диапазоне от 100 до 1000 мм. Для устройств с типоразмером от 100 до 200 мм условное давление составляет от 6,3 до 16,0 МПа. Для остальных разновидностей показатель колеблется в пределах от 0,0 до 4,0 МПа.
Расходомеры в первую очередь нужны для подсчета количества топлива с целью дальнейшей экономии расхода газа
Поэтому, при проектировании системы газификации в частном доме, дачи или промышленных объектов необходимо уделять особое внимание к выбору данной продукции. Ведь заложенная норма расхода газа, как правило, выше фактического потребления. Мне нравится1Не нравится
Мне нравится1Не нравится
Диаметр трубопровода
Независимо от того, врезной, погружной или накладной расходомер будет использоваться, следует уточнить диаметр трубопровода на участке, где требуется установить расходомер.
При выборе врезного расходомера диаметр трубопровода является одним из основных параметров, так как данные приборы отличаются диаметром встроенной измерительной секции. Что касается погружных расходомеров, то может показаться, что при ни использовании диаметр не имеет значения, так как зонд расходомера можно погрузить в поток при любом диаметре, однако из-за того, что чувствительный элемент прибора (находящийся на конце зонда) должен быть помещен точно в центре трубопровода, следует удостовериться, что длины зонда хватит для монтажа на конкретном участке. Также рассчитывая минимальную необходимую длину зонда следует помнить, о том, что его часть придется на монтажные детали: полусгон и шаровой кран.
Допустим, внешний диаметр трубопровода составляет 200 мм. Значит погрузить зонд нужно будет на 100 мм. Еще 100-120 мм потребуется на осуществление монтажа. Таким образом, минимальная длина зонда при данном диаметре должна составлять 220 мм. Большинство расходомеров доступны в различных исполнениях, отличающихся длиной зонда. Так для расходомера VA 400 существуют исполнения с длиной 120, 220, 300 и 400 мм.
Ультразвуковые расходомеры к содержанию
Принцип действия ультразвуковых расходомеров основан на измерении величины ультразвуковых колебаний, которые распространяются в потоке измеряемого вещества.

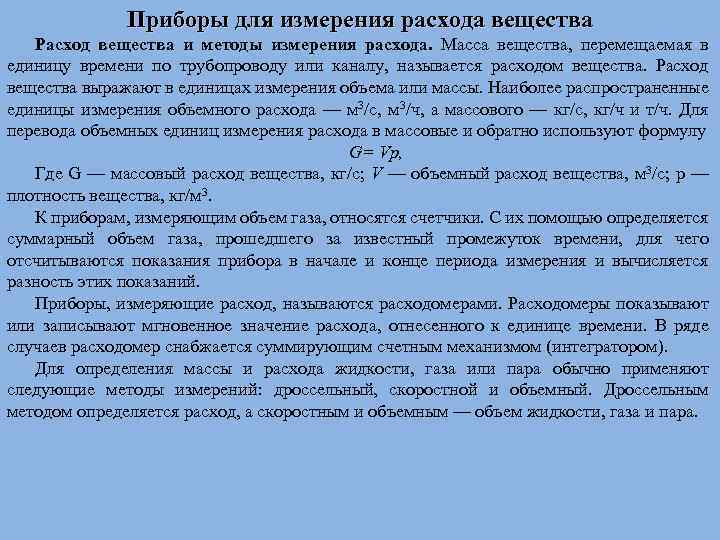

Приборы для измерения количества вещества называются расходометрическими счётчиками. Если это вода — влагомеры, если измеряется расход газа — газоанализаторы. Они измеряют массу вещества протекающего по трубопроводу. По способу измерения они разделяются на:
- 1.скоростные счётчики, принцип действия которых основан на суммировании числа оборотов помещённого в поток жидкости вращающегося элемента.
- 2.объёмные счетчики, принцип действия которых основан на суммировании объёмов вещества, вытесненного из измерительной камеры прибора.
Наибольшее распространение получили скоростные счётчики.
Счётчики количества газа бывают различных видов:
- 1.ротационные счётчики, принцип действия которых основан на измерении числа оборотов лопастей внутри прибора, которое соответствует измеряемому объёму газа.
- 2.клапанные счётчики, принцип действия которых основан на перемещении подвижной перегородки под действием разности давлений газа до и после счётчика и счета количества этих перемещений , которое соответствует измеряемому объёму газа.
- 3.барабанные счётчики, принцип действия которых основан на измерении числа оборотов барабана , вращающегося под действием разности давлений газа до и после счётчика. Они применяются для точных измерений количеств газа.
Расчет газа на отопление, ГВС, плиту
Необходимое количество топлива для обогрева помещений узнают по квадратуре или кубатуре помещения. В случае с комнатами 3-метровой высоты и меньше достаточно определить площадь. На 1 кв. метр таких помещений в среднем понадобится 100 Вт.
В южных районах страны удельных параметр на 1 м² снижают до 80 Вт, в условиях крайнего севера — повышают до 200 Вт на м². Водонагреватель подбирают с запасом выше максимальной нагрузки.
При объемном методе подсчета на кубометр отводят от 30 до 40 Вт, с уменьшением числа для южных областей. Все методики хорошо работают зимой, но показатели на 1 м² снижают по мере того, как разница внешней температуры и комнатной опускается с 40 градусов до 10.
Потребность в обогреве комнаты того или иного размера определяют перед установкой бойлера или системы «теплый водяной пол», которая тоже может работать от газового котла
Максимальный расход газа котлом рассчитывают по формуле V = Q/(q×КПД/100), где:
- V — объем топлива, м³;
- Q — мощность отопительной системы и теплопотери, кВт;
- q — низшая удельная калорийность топлива, кВт/м³ (в среднем 9,2);
- КПД — коэффициент полезного действия газового котла, обычно 96%.
По этой же, но модифицированной формуле можно рассчитать максимальное потребление плитой, в том числе за единицу времени.
При замере расхода сжиженного газа (СУГ), вместо низшей удельной калорийности подставляют удельную теплоту сжигания. Она отличается для разных смесей, а для пропан-бутановой равняется 46 МДж на кг. КПД газового котла при использовании СУГ снижается с 96 до 88%.
Количество топлива для индивидуального ГВС определяют по нуждам на 1 человека. Информация есть в документации по потреблению воды, но расчет можно произвести самостоятельно. Для семьи из 4 человек хватает 1 нагревания 80 литров в сутки, от +10 до +75 °C.
Нужную мощность определяют формулой Q = c×m×Δt, в которой:
- Q — собственно, необходимая мощность, в кВт;
- c — теплоемкость воды, 4 183 кДж/кг×°C;
- m — расход воды, кг;
- Δt — разница начальной и конечной температур, обычно 65 °C.
Экономят на топливе за счет системных и внешних способов. Выгоду дают конденсационные плиты, бойлеры косвенного нагрева с таймером. Поможет автоматизация с изменением температуры в помещении с комфортной для человека до +10…+15 °C на время отсутствия. Внешние варианты экономии включают теплоизоляцию дома и полы с обогревом.
На каждом квадратном метре наружной стены можно сэкономить до 80 % газа, а всего через стены уходит примерно 15 % тепла — в 4 раза больше, чем через крышу частного дома
Сберечь газ при использовании плиты можно такими методами:
- «не выпускать» пламя из-под дна емкостей;
- закрывать чайники и кастрюли крышками;
- для закипания использовать только максимальный огонь;
- греть еду большими порциями.
Расход газа определяют также перед кровельными работами, в горелках для наплавления. 50-литрового баллона со смесью пропана-воздуха хватит на 10,8 часов, потому что расход составит примерно 2 кг/час. На 1 м² покрытия потребуется 0,2 кг весной — осенью и 0,3—0,4 кг зимой.
Также предлагаем прочесть другие наши статьи, где мы подробно рассказали о том, как правильно рассчитать расход газа на отопление дома:
- Расход газа напольным котлом.
- Расчет расхода газа на отопление дома.
