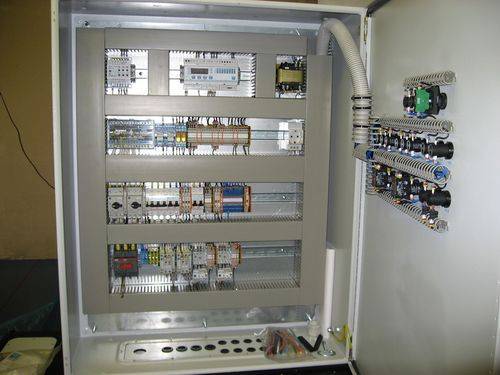

Щит управления вентиляцией — устройство зачем нужен как собрать

Рекомендации по сборке ШУВ

Монтажом и тестированием ЩУВ должны заниматься специалисты, имеющие соответствующую квалификацию, самостоятельно монтировать и подключать элементы внутри щита или шкафа не только не рекомендуется, но и запрещено.

Корпуса не изготавливают своими руками, а приобретают в готовом виде или заказывают с учетом специфики вентиляционной системы. Вместе с корпусом поставляется комплект устройств: рубильники, контроллеры, блоки питания, выключатели, элементы защиты и провода.

Нередко встречается и такое, что набор приборов и деталей укомплектован не в полной мере – не хватает проводов или автоматических выключателей. При доборе запчастей необходимо сохранить соответствие технических характеристик (например, сечение проводов или силу тока автомата).

Комплект элементов ЩУВ сопровождается схемой, по которой производится сборка. Любые отступления от схемы могут вести за собой неправильную эксплуатацию или поломку техники

Перед заказом необходимо составить список всех устройств, которые входят в вентиляционную систему, а также высказать пожелания относительно переключения режимов работы, вида контроллера, наличия тех или иных датчиков. В некоторых ЩУВ вместо контроллеров устанавливают реле.

Примером ЩУВ может служить образец со следующим техническим характеристиками:

  • ном. частота – 50 Гц;
  • напряжение – 380 В;
  • напряжение подключенного вентилятора – 220 В;
  • мощность двигателя – 22 кВт;
  • уровень защиты – IP65;
  • размеры – 400х800х180 мм;
  • срок эксплуатации – 10 лет.

Готовые модели промаркированы условными обозначениями, где содержится информация о модификации и ее типоразмере, степени защиты, виде климатического исполнения, номере ТУ или ГОСТ. В последнем случае производители ориентируются на ГОСТ 14254 и ГОСТ 15150.

Как обустроить вентиляцию в гардеробе: основные правила

Вентиляционная система может быть естественной (самая простая, но и малоэффективная) и принудительной (наиболее эффективная, но затратная по средствам и более сложная в организации).

Сама схема вентсистемы зависит от того, где именно располагается гардербная, и есть ли в ней окно:

Отдельное помещение с окном (не важно, какого размера). Отдельное помещение без окна, через стену находится улица

Отдельное помещение без окна, со всех сторон находятся другие комнаты. Большой шкаф-купе (мебельная перегородка от пола до потолка).

Система делается так, чтобы имелся и приток (поступление свежего воздуха), и вытяжка (удаление, чтобы он не застаивался), то есть полноценная циркуляция.

Ниже мы вкратце рассмотрим способы обустройства вентсистем для комнат с разным расположением.

Если есть окно

При наличии окна задача упрощается, в некоторых случаях можно даже вообще ничего не делать, или делать по минимуму.

В таком случае приток свежего воздуха организуется через окно: его можно либо держать приоткрытым, либо поставить в него оконный клапан (в этом случае его не надо будет открывать). Удаление воздуха будет осуществляться через другие комнаты. Самый главный нюанс в таком случае: из закрытого гардероба (ведь они обычно стоят закрытыми) должен быть свободный переток. То есть должна быть либо щель под дверью, либо решетка в дверном полотне.

Если нет окна

Выше мы упоминали 2 разных ситуации для гардеробов без окон: либо через стену находится улица, либо помещение находится в глубине квартиры, и со всех сторон окружено другими комнатами.

Схема вентиляции в гардеробной

Если за стеной находится улица, то решить задачу можно такими способами:

  1. В стену поставить приточный клапан, а удаление воздуха будет происходить через другие комнаты. Вариант простой и дешевый, подойдет для небольших по площади (условно до 5-15 м²) помещений.
  2. В стену поставить приточный вентилятор, а удаление будет происходить через другие комнаты. Вариант чуть более сложный и дорогой (надо будет покупать вентилятор и подключать его к электросети). Актуален, когда площадь комнаты достаточно большая, и/или в ней хранятся достаточно дорогие вещи, и/или их очень много. Также вентилятор стоит ставить, если микроклимат в квартире не идеальный: есть влажность, были проблемы с плесенью.
  3. В стену поставить вытяжной вентилятор, а приток будет осуществляться через комнату, в которую выходит дверь гардероба (или из коридора). Вариант хорош тем, что позволит частично снизить нагрузку на основную вытяжку (вентшахту или вытяжку на кухне/в санузле), поскольку будет удалять воздух не только из гардеробной, но и из жилой комнаты рядом.

Если за стеной нет улицы, то решить задачу можно такими способами:

  1. Если по квартире делается разводка воздуховодов, то отдельные линии притока и вытяжки (или только чего-то одного) заводятся и в гардеробную. Актуально на этапе строительства и отделки. После завершения ремонта такие работы проводить будет сложнее и дороже (поскольку придется сначала разбирать, а потом заново делать отделку).
  2. Если с одной стороны находится жилая комната, а с другой стороны кухня/санузел, то в этих стенах можно сделать отверстия, и прикрыть их решетками. В этом случае воздух будет попадать в гардероб из жилого помещения, и удаляться через кухню.
  3. Если с обеих сторон находятся жилые помещения: в стене между одним из них (или обоими) и гардеробом делается отверстие и прикрывается решеткой. Через него воздух будет поступать внутрь, а удаляться через вентшахту или вытяжку (на кухне/в санузле). Переток реализуется через щель под дверью или переточный клапан в полотне.

Если это шкаф-купе

Помимо отдельного помещения для хранения вещей может использоваться и просторный шкаф-купе. Для него вентиляционная система организуется несколько иначе. Варианты такие:

  1. Делаем прорези в шкафу: несколько на дверях внизу и несколько в стенке, под самым потолком. Верхние прорези нужно делать ближе к задней стенке. Правило здесь одно: чем больше отверстий – тем в итоге будет лучше воздухообмен.
  2. Если за стеной шкафа находится кухня или санузел, то в этой стене делаем отверстие, а в дверце шкафа делаем прорези. Через прорези из спальни воздух будет поступать в шкаф, а удаляться – через отверстие на кухню.

В конечном счете какой именно вариант выбирать зависит от планировки помещений и размеров шкафа.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Преимущества и недостатки различных подходов.

В дополнение к рассмотренному в статье оборудованию, в качестве выводов, рассмотрю плюсы и минусы различных подходов к организации систем противодымной защиты: на основе полнофункциональных мультиустройств, и на основе многокомпонентных блочно-модульных адресных систем.

Недостатки применения блочно-модульных систем.

В статье Типичные проблемы с противопожарными клапанами вентиляционных систем в качестве одной из проблем при управлении клапаном и вентилятором при помощи разных устройств отмечал возможность пуска вентилятора без открытия клапана.

Часто это чревато.

В случае когда и вентилятором и клапанами управляет одно устройство – отслеживание недопустимых ситуаций происходит внутри этого устройства.

Даже первый рассмотренный шкаф с недостатками имеет такую возможность.

Недостатки применения полнофункциональных мультиустройств.

  1. Можно предположить наличие самого рассматриваемого недостатка – цены, но выше уже было показано, что цена не обязательно будет выше.
  2. Ну и второй по неприятности недостаток – кабельные линии: к каждому клапану нам необходимо тянуть силовой и сигнальный кабель от шкафа управления. В случае с адресными системами все устройства соединяются одной сигнальной адресной линией, а все клапана – одним силовым кабелем.
  3. При заказе полнофункционального шкафа структура автоматизации на объекте должна уже быть ясна 100% – а это редкость.

Вытяжные установки и вентиляторы

Проверьте состав имеющегося оборудования в соответствии с указанным в Таблице 1. Для монтажа понадобится набор электромонтажного инструмента.

  1. Снимите крышку бокса с дверцами.
  2. Установите бокс в выбранном для него месте.
  3. Разместите на DIN рейках оборудование в соответствии со схемой электромонтажной рис.3.
  4. Соедините внутреннее оборудование бокса в соответствии со схемой электромонтажной рис.3. При этом силовые цепи монтируйте проводами с сечением 1,5 кв.мм, а слаботочные – 0,75 кв.мм. Для удобства монтажа и проверки провода разных функциональных групп лучше выполнять проводниками разных цветов. Убедитесь в прочном механическом закреплении проводников в клеммах оборудования и клеммных колодок. Убедитесь в правильности монтажа визуально и с помощью тестера.
  5. Разместите прибор С2000-USB на DIN рейке справа от контроллера С2000-Т, закрепив его кабельными стяжками. Освободите в удобном месте бокса отверстие для соединения с компьютером на время настройки. В это отверстие пропустите штатный кабель прибора С2000-USB. Соедините этот кабель с прибором С2000-USB и выведите наружу.
  6. Убедитесь, что выбранное для установки бокса место соответствует условиям эксплуатации оборудования:
    • температура окружающего воздуха – от +1 до +50°С;
  7. верхний предел относительной влажности – 80% при +25°С и более низких температурах воздуха без конденсации влаги;
  8. атмосферное давление – от 85 до 107 КПа.
  9. Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также во взрывопожароопасных помещениях.
  10. Соедините проводники датчиков перегрева моторов с проводниками соответствующих слаботочных кабелей.
  11. Проложите слаботочные кабели и силовые кабели моторов к боксу. Прокладка кабелей должна осуществляться в гофрированной ПВХ трубе, прикреплённой к стенке кабельными клипсами. В боксе освободите в предназначенных для этого местах отверстия для ввода кабелей, введите кабели и соедините их: кабели датчиков подключите к клеммным колодкам в верхней части бокса в соответствии со схемой электромонтажной рис.3. Силовые кабели насосов подключите к клеммным колодкам в нижней части бокса в соответствии со схемой электромонтажной рис.3.
  12. Зафиксируйте и закрепите кабели внутри бокса кабельными стяжками.
  13. Проложите кабель силовой электрический от силового ввода (розетки) до бокса. Кабель должен располагаться в гофрированной ПВХ трубе, прикреплённой к стенке кабельными клипсами.
  14. Освободите в нижней части бокса отверстие для силового кабеля. Введите кабель в бокс и соедините его жилы с соответствующими клеммами клеммных колодок в левой нижней части бокса.
  15. Зафиксируйте и закрепите кабель внутри бокса кабельными стяжками. При необходимости кабельные вводы с бокс можно оформить уплотняющими вставками.
  16. Убедитесь, что положение вводного автомата – отключено.
  17. Подключите силовой кабель к силовому вводу (розетке).
  18. Убедитесь с помощью отвёртки – индикатора в наличии напряжения на клеммной колодке L и верхней клемме вводного автомата. На этом монтаж решения закончен.

Какие силовые исполнительные устройства не требуют контроля целостности.

1. Промежуточное реле.

Реле должны потреблять минимальную мощность и коммутировать максимальное напряжение. То-есть лучше всего применять электронное реле.

В свою очередь уже реле чем-то управляет.

Существуют промежуточные электронные реле 220В, ток срабатывания которых до 0.25А и следовательно ими можно управлять, коммутируя силу слаботочными адресными релейными модулями «Рубеж».

Промежуточное реле PK-1P стоит 680р, коммутирует 16А 220В и потребляет при срабатывании 220В 0.05А.

Вот это я понимаю релейный усилитель!

2. Независимый расцепитель.

Сигнал пожарной сигнализации подает питание на расцепитель и расцепитель выключает автомат.

Но как из пожарной сигнализации подать сигнал 220В на расцепитель?

При помощи любого реле, способного коммутировать 220В.

Но стоит помнить, что независимый расцепитель — устройство, осуществляющее механическую работу и его ток потребления больше, чем катушки реле.

Вот параметры управляющих сигналов для самых распространенных независимых расцепителей S2C-A.

Видим, что ток срабатывания S2C-A2 при 230В составляет 1А. То-есть слабые реле слаботочных релейных модулей не все подойдут.

Заманчиво управлять слаботочным независимым расцепителем S2C-A1, напряжение срабатывания которого 12..60В.

Но вот ток срабатывания … для 12В составляет 2.2А. Сомнение вызывает что ток срабатывания для 24В 4.5А — больше, чем для 12В, хотя должен быть меньше.

Сработать такой расцепитель при помощи «С2000-КПБ» будет на грани фола, поскольку максимальный ток коммутации блока 2.5А. Ток коммутации «С2000-СП2 ИСП.02» — 3А.

Успокаивает то, что время работы расцепителя 10мс.

Независимый расцепитель — это хороший способ управления, если для запуска сложной вентсистемы требуется дополнительное внимание: вентсистема не запустится просто после снятии тревоги. Для включения системы необходимо ногами прийти к выключенному расцепителем автомату

Для включения системы необходимо ногами прийти к выключенному расцепителем автомату

Для включения системы необходимо ногами прийти к выключенному расцепителем автомату.

Но тут есть один интересный момент. Позволю себе привести цитату из нормативной базы:

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003

12.3 Для зданий и помещений, оборудованных автоматическими установками пожаротушения или автоматической пожарной сигнализацией, следует предусматривать автоматическое блокирование электроприемников систем воздушного отопления, вентиляции, кондиционирования, автономных и оконных кондиционеров, вентиляторных доводчиков, воздушно-тепловых завес и внутренних блоков кондиционеров (далее — системы вентиляции), а также электроприемников систем противодымной вентиляции с этими установками (или пожарной сигнализацией) для:

а) отключения при пожаре систем вентиляции, кроме систем подачи воздуха в тамбур-шлюзы помещений категорий А и Б, а также в машинные отделения лифтов зданий категорий А и Б. Отключение может производиться:

централизованно, прекращая подачу электропитания на распределительные щиты систем вентиляции;

индивидуально для каждой системы.

При использовании оборудования и средств автоматизации, комплектно поставляемых с оборудованием систем вентиляции, отключение приточных систем при пожаре следует производить индивидуально для каждой системы с сохранением электропитания цепей защиты от замораживания. При невозможности сохранения питания цепей защиты от замораживания допускается отключение только вентилятора подачей сигнала от системы пожарной сигнализации в цепь дистанционного управления вентилятором приточной системы. При организации отключения при пожаре с использованием автомата с независимым расцепителем должна проводиться проверка линии передачи сигнала на отключение.

В выделенной фразе о проверке линии передачи сигнала кроется жирная проблема. Независимый расцепитель то скорее всего будет на 220В! И у нас возникает проблема непрерывного контроля целостности цепи управления 220В.

3. Контактор (пускатель).

Сухие контакты реле размыкают цепь самоподхвата магнитного пускателя.

Плюс такого подхода — при снятии тревоги не надо идти ногами к щитам управления.

Так, например, имеет смысл управлять огнезадерживающими клапанами ОЗК: сняли тревогу — ОЗК сами открылись.

На катушке ПМЕ 211 ток всего лишь 0,1А. Но все равно применение слаботочного адресного релейного модуля некоторых адресных систем под вопросом, поскольку это ток непрерывного воздействия.

Зачем нужен и какие функции выполняет шкаф?

Главным назначением распределительных шкафов является управление электродвигателем одного или сразу нескольких насосных агрегатов. При этом тип насоса значения не имеет. Это может быть оборудование погружного типа либо скважинный или дренажный насос.

Причём назначение насосного оборудования может быть разным. Например, агрегат погружного типа нужен для эффективной работы отопительной системы, обустройства водоснабжения загородного дома или создания системы пожаротушения. А вот дренажный насос вместе со шкафом управления пригодится для перекачивания жидкости.

Если же вы установите шкаф управления для координации работы скважинного насоса, то, наконец, обретёте долгожданное спокойствие и отдых, поскольку отныне вам не нужно следить за работой оборудования, всё это будет делать автоматика, расположенная в шкафу. При этом данное устройство сможет выполнять следующие функции:

оборудование будет обеспечивать безопасный и плавный запуск двигателя насосного агрегата; автоматика сможет регулировать работу частотного преобразователя; помимо этого устройство будет отслеживать давление в системе, уровень воды, а также её температуру, что очень важно для своевременного включения и отключения насосного оборудования. Функции шкафов управления двумя и более насосами ещё обширней:. Функции шкафов управления двумя и более насосами ещё обширней:

Функции шкафов управления двумя и более насосами ещё обширней:

  • если агрегат заметит, что один из насосов работает в аварийном режиме, он тут же подключит к работе второй насос;
  • поскольку автоматика шкафа управления будет регулировать попеременную работу каждого из насосов, общая изнашиваемость насосных агрегатов наступит позднее;
  • если одни из насосов длительное время будет находиться без работы, оборудование сможет защитить его от заиливания;
  • благодаря такому устройству вы вручную сможете заблокировать работу одного из насосов;
  • автоматика шкафа имеет разные программы управления несколькими насосами;
  • при необходимости вы можете получить полные данные о работе каждого агрегата по отдельности.

ЩИТ УПРАВЛЕНИЯ – это… Что такое ЩИТ УПРАВЛЕНИЯ?

ЩИТ УПРАВЛЕНИЯ (в электроустановках) — совокупность электрических и контрольных приборов, сигнализационных устройств, рукояток (кнопок) управления на расстоянии выключателями масляными, двигателями и пр., собранных в виде отдельной доски или пульта. Щ. у. является главным командным устройством, откуда производят подачу распоряжений и где сосредоточено управление электростанцией (подстанцией). Обычно на Щ. у. организуют круглосуточное дежурство персонала.

Российская энциклопедия по охране труда. — М.: НЦ ЭНАС. Под ред. В. К. Варова, И. А. Воробьева, А. Ф. Зубкова, Н. Ф. Измерова. 2007.

  • ЩЕЛОЧНЫЕ СОЕДИНЕНИЯ
  • ЩИТОВАЯ КРЕПЬ

Смотреть что такое “ЩИТ УПРАВЛЕНИЯ” в других словарях:

  • щит управления — комплексное устройство для централизованного контроля и управления технологическими процессами промышленных предприятий, электростанций, систем газо , тепло , водоснабжения и т. п. с помощью различной измерительной и сигнальной аппаратуры. * * *… …   Энциклопедический словарь

  • ЩИТ УПРАВЛЕНИЯ — комплексное устройство для централизованного контроля и управления технологическими процессами промышленных предприятий, электростанций, систем газо , тепло , водоснабжения и т. п. с помощью различной измерительной и сигнальной аппаратуры …   Большой Энциклопедический словарь

  • ЩИТ УПРАВЛЕНИЯ — специальная конструкция на электр. установках, на к рой сосредоточены аппараты управления и защиты, а также приборы для измерения, контроля и учета энергии. Состоит из металл. каркаса с мраморными или стальными панелями, на к рых размещаются… …   Технический железнодорожный словарь

  • щит управления — — Тематики электротехника, основные понятия EN panel board …   Справочник технического переводчика

  • щит управления — valdymo skydas statusas T sritis automatika atitikmenys: angl. control board; control panel vok. Bedienungstafel, f; Überwachungstafel, f; Schalttafel, f rus. панель управления, f; щит управления, m pranc. panneau de commande, m; tableau de… …   Automatikos terminų žodynas

  • щит управления — valdymo skydas statusas T sritis fizika atitikmenys: angl. control board; control panel vok. Bedienungstafel, f; Überwachungstafel, f; Steuerschalttafel, f rus. щит управления, m pranc. panneau de commande, m; tableau de commande, m …   Fizikos terminų žodynas

  • Щит управления —         комплектное устройство для централизованного контроля и управления технологическими процессами промышленных предприятий, электростанций, систем водо , газо , электроснабжения и т.п. На Щ. у. размещаются измерит. и контрольные приборы,… …   Большая советская энциклопедия

  • Щит управления — комплектное устройство для централизованного контроля и управления технологическими процессами металлургических предприятий, систем водо , газо , электроснабжения и т. п. На щите управления размещаются измерительные и контрольные… …   Энциклопедический словарь по металлургии

  • Щит управления — (электростанции, подстанции) – совокупность пультов и панелей с устройствами управления, контроля и защиты электростанции (подстанции), расположенных в одном помещении. ПТЭЭП, термины …   Коммерческая электроэнергетика. Словарь-справочник

  • щит управления системы управления техническими средствами — щит управления Конструктивно законченное изделие системы управления техническими средствами корабля, выполненное на специальной несущей конструкции, монтируемой на переборке корабельного помещения, предназначенное для размещения, механической… …   Справочник технического переводчика

Материалы изготовления

При проектировании конструкции оборудования венсистем учитываются условия эксплуатации, в которых они будут бесперебойно функционировать. Внутренние части шкафа редко устанавливаются снаружи панели.

При разработке проекта принимается во внимание:

  • температура окружающей среды при работе. Если не соблюдается температурный режим, то эксплуатационные характеристики будут ухудшены. Материал быстро оплавится, износится, и энергооборудование, размещенное внутри, придет в негодность;
  • влажностный режим тоже необходимо обеспечить в пределах нормативных показателей, чтобы не возникало коротких замыканий на электрических частях;
  • обеспечение высоты относительно уровня моря. Этот показатель влияет на устройство принудительной вентиляции, так как условия теплообмена ухудшаются при изменении параметров атмосферного давления.

При установке оборудования среда внутри шкафа, по сравнению с наружными показателями воздуха, изменяется. По результатам проведенных исследований выпускаются шкафы для оснащения вентсистем с открывающимися крышками. Но зачастую пользуются действующими нормативами климатизации для соответствующих внешних параметров эксплуатации, при этом принимается в учет:

  • рабочая температура;
  • температурные показатели внутри шкафа и снаружи технического устройства;
  • показатель излучаемой мощности оборудования;
  • заданная высота над уровнем Балтийского моря.

При выборе материала следует учитывать данные о размерах проектируемого шкафа, типе установки, а далее подобрать один из существующих материалов, задать высоту относительно уровня моря с учетом показателей внешней среды и расчетной мощности, превышающей на 5% номинальную.

Модели

Конструкция шкафов управления дымоудалением довольно проста – это навесные металлические корпуса, с запирающимися на замок дверцами.

На внешней стороне изделия находятся индикационные световые панели, сигнализирующие о наличии электропитания, включении автоматического режима, пуска вентиляторов дымоудаления/подачи воздуха, противопожарных клапанов; других исполнительных устройств, механизмов, входящих в состав шкафа управления.

Кроме того, на корпусе изделия смонтирована нажимная кнопка/тумблер ручного запуска оборудования, дублирующая автоматический/дистанционный режим пуска.

Среди известных товарных марок от компаний производителей, изготавливающих востребованные, популярные у специалистов проектных, монтажно-наладочных организаций, эксплуатационных служб объектов шкафы управления, следует выделить несколько моделей изделий:

  • Пожарные приборы управления серии «Шквал-200», выпускаемые компанией «ВЕЗА» из Москвы, предназначены для вытяжных, приточных установок систем противодымной защиты объектов.
  • Шкафы «Шквал-200» осуществляют управление до 4 вентиляторов мощностью до 11 кВт каждый, до 4 противопожарных клапанов в нормально закрытом исполнении, проводя непрерывный контроль неразрывности линий связи между шкафом управления, двигателями вентиляторов, противопожарными клапанами, приборами сигнализации/пожаротушения.
  • В линейке изделий «Шквал-200» выпускаются семь моделей с нумерацией от 211 до 234, с различными конфигурациями блоков управления, позволяющими использовать это оборудование для всех современных проектных решений построения схем противодымной вентиляции защищаемых объектов.
  • Именитая компания «Болид», производящая практически весь спектр оборудования систем безопасности, выпускает модели типовых контрольно-пусковых шкафов линейкой от ШКП-4 до ШКП-250, где цифра обозначает мощность управляемого электродвигателя в кВт.
  • Шкафы в настенном навесном исполнении предназначаются для эксплуатации в составе систем дымоудаления, водяных установок пожаротушения для управления 1 электродвигателем вентиляторов, пожарных насосов, приводов исполнительных устройств.
  • Размеры шкафа – от 400х400х170 до 1000х500х350 мм, масса изделия – от 20 до 70 кг. Степень защиты – от IP 30 до IP
  • Инерционность включения после командного сигнала – не больше 1 с. Температура эксплуатации шкафов от – 30 до 50℃, при влажности до 98% при 25℃.
  • Шкафы управления противодымной защитой/щиты автоматики дымоудаления от производственной компании «Эффективная вентиляция» из Москвы, чье предназначение – это управление в автоматическом/ручном режиме асинхронными электрическими двигателями вентиляторов дымоудаления и/или подачи воздуха, а также противопожарными клапанами, после поступления команды от приборов сигнализации, тушения.
  • Типовая продукция компании – это навесной щит управления дымоудалением, изготовленный в металлическом корпусе, с запираемой дверцей, с нижним подводом кабеля электропитания, проводов коммутации 12/24 В. Управление 1 вентилятором того или иного вида мощностью от 5,5 до 45 кВт, 1 противопожарным клапаном.
  • Напряжение ~ 380/220 В, 50 Гц; степень защиты – от IP 33 до IP 66 в зависимости от предстоящих условий эксплуатации, в том числе во влажных, запыленных помещениях. Температурный диапазон эксплуатации – от 0 до 50℃, с опцией подогрева внутри корпуса изделия – от – 40 до 50℃.
  • Компания на заказ производит шкафы управления группами вентиляторов дымоудаления/подачи, группами противопожарных клапанов, с обеспечением плавного запуска электрических двигателей мощностью больше 11 кВт, в том числе позволяющие вести управление по нескольким зонам задымления на объекте защиты.

Выводы и полезное видео по теме

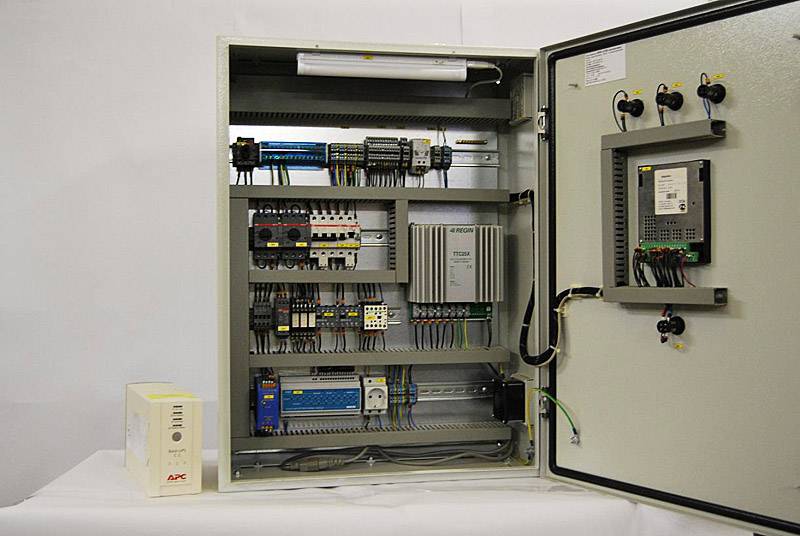

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии.

Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Делитесь информацией, которая может быть полезна посетителям сайта. Задавайте вопросы, расскажите о том, как монтировали щит управления вентиляционной системой собственными руками, размещайте фото по теме статьи.
