Ptz камеры видеонаблюдения: управление, характеристики и особенности

УПРАВЛЕНИЕ ВИДЕОКАМЕРАМИ PTZ

PTZ камеры (Pan-tilt-zoom) – наиболее совершенное с технической точки зрения оборудование, которое управляется посредством систем автоматизации. Роботизированное управление позволяет реализовать функцию автоматического слежения, для этого используется встроенное в прошивку программное обеспечение.

PTZ камеры оснащаются встроенным оптическим трансфокатором и электромеханическим приводом для изменения угла поворота и наклона.

Для управления подобным оборудованием используются специальные дистанционные пульты, либо специализированный веб-интерфейс. Последний вариант получил распространение в домашних системах видеонаблюдения, и в несколько раз повышает уровень безопасности частного жилья.

Управление также различается в зависимости от типа оборудования. Для аналоговых и проводных IP камер используют пульты, подключаемые через коммуникационные кабели. В последнее время набирают популярность беспроводные решения. Производители выпускают универсальные пульты управления, совместимые с различными моделями PTZ камер видеонаблюдения.

Удобный пульт управления позволяет:

• управлять в ручном режиме скоростью движения, трансфокатором, электромеханическим поворотным приводом;
• программировать пресеты (сохраненный набор настроек) и изменять их в режиме реального времени;
• устанавливать маршруты автопатрулирования;
• получать удаленный доступ к OSD меню.

Отдельного внимания заслуживает функция автопатрулирования. Современные PTZ камеры могут работать в автономном режиме, изменяя угол обзора в зависимости от заданной программы. Новые цифровые системы видеонаблюдения оснащаются функцией интеллектуального слежения (камера сама выбирает объект согласно заданному алгоритму и следит за его передвижением).

Также можно порекомендовать статью про поворотные купольные камеры.

Также осуществляется автоматическое переключение между поворотными и обзорными камерами, что гарантирует отсутствие «слепых зон». Единственный недостаток такого оборудования – высокая стоимость, поэтому они пока востребованы только в профессиональных системах безопасности.

Управляемые видеокамеры – это удобное и практичное решения для любого типа видеонаблюдения. И если в профессиональных системах используют комбинации из различного оборудования (обзорные, управляемые камеры в комбинации с датчиками движения), то для домашнего видеонаблюдения вполне достаточно приобрести комплект с удобным управлением через интернет.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Поворотная камера с ИК подсветкой

Все дополнительные функции для камеры видеонаблюдения будут нивелированы без полноценной ночной видеосъёмки. Обеспечить качественную ночную видеосъёмку способна ИК подсветка, которая может быть встроена в корпус камеры видеонаблюдения или вынесена в виде отдельного ИК прожектора.

Характеристики поворотной камеры с ИК подсветкой

Угол обзора ИК подсветки и угол обзора видеокамеры должен совпадать, иначе изображение будет некачественным, местами как бы засвеченным.

Ближнего радиуса действия

Дальность подсветки всего 1,5-10 м. Используется преимущественно в небольших помещениях, где требуется круглосуточный контроль. Обладает максимальным углом обзора около 180°.

Среднего радиуса действия

Расстояние подсветки до 60 м. Применяется на территории средней и большой площади. Угол обзора 120°-160°.

Дальнего действия

Дальность подсветки 300 м. Используется для направленного видеонаблюдения, например, режимные объекты, автодороги. Угол обзора составляет 20°-60°.

• Ламповые прожекторы. Сегодня уже мало применяются, по причине малого срока эксплуатации, довольно больших размеров по сравнению со светодиодными прожекторами. Обладают высоким энергопотреблением.
• Светодиодные прожекторы. Имеют компактный размер, устойчивы к вибрациям, сотрясениям. Обладают высокой дальностью подсветки и широким углом обзора. Высокий эксплуатационный ресурс.

Измеряется в нанометрах (нм)

• 790-830 нм. Такая длина волны обеспечивает освещение на большие расстояния. Видна человеческому глазу в виде красного свечения.
• 850-900 нм. Подобная длина волны обеспечивает достаточную дальность освещения, а излучение практически незаметно.
• 930-950 нм. Используется для скрытой видеозаписи на малых и средних расстояниях. Абсолютная незаметность для глаза.

• Компенсация яркой засветки. Компенсирует изображение, пострадавшее от засветки автомобильных фар, прожекторов и т.д.
• Компенсация затенения объектива. Увеличивает яркость картинки по углам изображения
• Адаптивная подсветка. Интенсивность свечения увеличивается или уменьшается в зависимости от расстояния до объекта.
• Широкий динамический диапазон. Расширяет рабочий диапазон камеры между самыми темными и самыми светлыми участками изображения.
• Режим день/ночь. Автоматически переходит из цветного режима съёмки в дневное время, в режим чёрно-белой съёмки в ночное время. Всё дело в том, что в монохромном режиме картинка получается намного качественней в ночное время.

Под светочувствительностью следует понимать минимальный порог освещенности, при котором камера способна рассмотреть происходящее. Измеряется в Люксах (Лк). Чем меньше значение в люксах, тем лучше камера будет видеть в темноте. Следует помнить о том, что режим день/ночь и высокочувствительная камера, это лишь дополняющие друга функции, но не заменяющие друг друга.

Преимущества

• Круглосуточный контроль за территорией.
• Дальность освещения можно увеличить добавлением отдельных ИК прожекторов.

Недостатки

• Атмосферные осадки в виде дождя и снега, туман, ночные насекомые, всё это препятствует нормальному ночному видеонаблюдению.
• Ограниченный ресурс ИК диодов (до 30 000 часов).

Разновидности поворотных камер

Как и любые другие камеры, PTZ имеют четкое разделение на аналоговые и цифровые устройства.

В качестве аналоговых PTZ камер сегодня целесообразнее всего применять современные AHD камеры высокого разрешения. Выбор в пользу данного типа устройств может быть сделан исходя из показателей простоты подключения, а также высокого разрешения изображения (HD, Full HD), сопоставимого с IP устройствами видеонаблюдения, которым не могут похвастаться старые аналоговые камеры. Простота подключения AHD камер обуславливается возможностью передачи сигналов видео, аудио, и управления поворотным механизмом по одному коаксиальному кабелю, когда как для простых аналоговых устройств пришлось бы прокладывать отдельный кабель для управления.

Поворотные IP камеры имеют высокое разрешение изображения, а также могут быть напрямую подключены к сети интернет или интегрированы с облачными сервисами для удаленного видеонаблюдения и управления движущим механизмом камеры с любого гаджета из любой точки земного шара при наличии выхода в интернет. Передача всех сигналов осуществляется по одному UTP кабелю (витая пара) типа 5е.

Купольная поворотная IP WiFi камера IVUE-IV8513PZ

В качестве примера уличной поворотной IP камеры приведем модель IVUE IV8513PZ, с матрицей 1,3 MP, и максимальным разрешением записи 720p (1280х720). Реализация технологии Wi-Fi обеспечивает возможность беспроводного соединения камеры с роутером для настройки удаленного доступа через интернет, доступа к устройству с мобильного телефона или компьютера. Также в данной WiFi камере реализована технология WDR (широкий динамический диапазон), которая позволяет вести видеонаблюдение в сложных условиях с неравномерным распределением освещения. Просмотр видеопотока с камеры и управление поворотным механизмом производится через CMS программу, или интерфейс браузера. IVUE IV8513PZ имеет встроенный датчик движения, ИК фильтр и ИК подсветку дальностью до 10 метров. Диапазон рабочих температур от -30 до +50°C. Стоимость устройства на момент написания статьи составляет около 21 т. р. К слову говоря, ценовой диапазон практически всех поворотных уличных камер приблизительно равен или начинается с этой цифры, за исключением некоторых моделей.

Область и особенности применения

Благодаря поворотному механизму можно при помощи одной PTZ камеры обеспечивать контроль над всей территорией. На сегодняшний день данный тип камер получил широкое распространение в системах безопасности магазинов, крупных торговых центров, банках, школах, в общем везде, где необходим круговой обзор территории объекта и возможность мгновенного увеличения очага тревожного события.

Чаще всего для достижения максимальной эффективности системы видеонаблюдения поворотные PTZ камеры используются вкупе с фиксированными устройствами видеозахвата, когда статичные камеры постоянно «бдят», а поворотные включаются в работу в случае необходимости оперативной реакции на неординарное событие для получения достойной детализации изображения путем оптического увеличения.

Исходя из места установки, поворотные камеры видеонаблюдения могут использоваться как внутри помещений, так и снаружи. Наружные камеры оснащаются специальным герметичным кожухом, который защищает устройство от низких и высоких температур, атмосферных осадков, влаги и пыли. В корпус некоторых уличных камер встраивается система обогрева, благодаря которой обеспечивается бесперебойная работа устройства даже в сильные морозы

Поэтому, при выборе камер для эксплуатации в низких температурах необходимо обращать внимание на диапазон рабочих температур. Данный параметр у большинства типов наружных PTZ камер находится в пределах от -50 до +60°C

С этим читают:

Что такое ONVIF протокол?

Создание видеонаблюдения по витой паре

Критерии выбора сервера для IP камер видеонаблюдения

Видеонаблюдение в офисе: юридические аспекты, выбор и установка оборудования

При организации наблюдения внутри достаточно большого объекта, контроля за прилегающей территории — всегда стоит задача отслеживания проникновения или мониторинга происходящего на значительной площади.

Решением может стать установка нескольких камер. Однако такой шаг повлечет за собой удорожание системы и необходимость контролировать и записывать множество видеопотоков. Гораздо привлекательнее для решения мониторинга большой площади выглядит PTZ камера.

Расположение камер на периметре

Расположение камер зависит от решаемой задачи, наличия коммуникаций для подключения, удаленности от ближайшего коммутатора. Типовые вопросы, которые приходится решать при проектировании видеонаблюдения на периметре: высота установки камеры, расстояние между камерами и поле обзора, т.е. куда смотреть – внутрь территории, вдоль забора или снаружи.

Куда смотрим? Что видим?

Если необходимо контролировать территорию внутри периметра, то камеры устанавливаются на зданиях, прилегающих постройках или на мачтах внутри территории и направляются непосредственно на ограждение.

Более сложной является ситуация, когда необходимо производить наблюдение протяжённого периметра с контролем зоны вне ограждения или по обе его стороны. В этом случае камеры придётся устанавливать вдоль ограждения. Продольная установка даёт возможность наблюдать прилегающий периметр по обе стороны забора и фиксировать, к примеру, с одной стороны приближение к периметру, с другой стороны факты хищения, когда злоумышленник перебрасывает что-то через забор.

Высоко сижу, далеко гляжу!

Высота установки камеры должна быть порядка 3,5 метров и выше, ввиду того, что камеры на заборе легко могут стать объектом вандализма. Камеры, установленные слишком высоко, смотрят сверху и не позволяют адекватно оценить приметы объекта (например, рост человека), а также их сложно обслуживать. Если вдоль ограждения растут высокие деревья с большими кронами, то наблюдение сверху тоже будет затруднительно.

Возможно, стоит позаботиться об использовании вандалозащищённых решений, но тут нужно быть внимательным. Наиболее защищенные от вандалов решения – купольные фиксированные камеры, но купольные камеры зачастую оснащаются скромными объективами с низкой светосилой, ввиду ограниченного размера внутреннего пространства купольной камеры.

Расстояние между камерами

При расчёте расстояния между камерами необходимо учитывать «мёртвые зоны» под камерами и требуемую плотность пикселей, о которой мы говорили ранее. Например, если задача сводится к обнаружению объекта, то для её решения достаточно, чтобы плотность пикселей была не менее 20 pix/m. Для 2-х мегапиксельной камеры это соответствует дистанции обнаружения около 160 метров при фокусном расстоянии 12 мм. В условиях реального наблюдения, особенно учитывая недостаток освещения, мы рекомендуем производить расчёт исходя из 50 pix/m для 1-2-мегапиксельных стационарных камер и располагать их не реже, чем через 50 метров.



Увеличить расстояние между камерами возможно за счёт увеличения разрешения, но, как мы уже упоминали, стоит помнить о том, что многомегапиксельные матрицы имеют меньшую светочувствительность, и если в дневное время картинка будет по-настоящему качественной, то в тёмное время суток без дополнительного освещения охраняемой зоны камера зафиксирует только шумы собственной матрицы.

Коридорный формат

Стоит упомянуть о поддержке так называемого «коридорного формата», когда камеру поворачивают на 90 градусов и формат кадра 2-мегапиксельной камеры становится не 16:9, а 9:16 с сохранением полного разрешения. При использовании такой технологии на прямых участках периметра можно сэкономить на количестве камер, т.к. при данном режиме работы практически отсутствует «мёртвая зона» по вертикальному углу обзора. Нужно понимать, что «коридорный формат» сужает угол обзора по горизонтали, но тут уже что важнее – происходящее вокруг забора или в непосредственной близости к нему.

Порядок настройки

PTZ-камеры используются в двух режимах:

• фиксированный;
• мобильный.

Работая в зафиксированном (устойчивом) режиме видеонаблюдения, устройство (даже купольная техника) всегда статично направлена на подконтрольную территорию наблюдения. Как правило, без управления положением камеры (поворотная функция присутствует), но с возможной дистанционной перенастройкой, в случае необходимости.

При работе в мобильном режиме видеонаблюдения, угол направления аппарата периодично меняется для расширения/сужения точки зрения и детализации нужных предметов.

Как правило, у заказчиков есть техническое задание или примерное представление о том, где должна быть камера, на какие зоны она должна быть направлена, периодичность и маршрут осуществления движения. Все варианты видеонаблюдения и управления индивидуальны.

После монтажа видеонаблюдения, требуется настройка камеры согласно техническому заданию. Не имеет значения поворотная камера или статическая, купольная или обычная, уличная или установленная внутри помещения — процесс настройки практически идентичен во всех случаях. Настройка аналоговых камер, происходит аналогично цифровым IP-камерам. Только стоит отметить, что цифровые IP-камеры также могут быть настроены через видео-регистратор и посредством программного/аппаратного обеспечения, которое предустановлено на компьютере.

Настройка и программирование обычно производится специалистами по установке охранного видеонаблюдения.

Порядок настройки аналоговой PTZ-камеры

1. Подключение камеры к регистратору.
2. Информационная настройка режимов работы.
3. Выбор необходимого канала наблюдения.
4. Индивидуальные настройки по каждому каналу наблюдения PTZ.
5. Указание протокола управления (в зависимости от поддерживаемого камерой).
6. Выбор значения скорости передачи данных.
7. Задача параметров стоповых битов (передаются для разделения информации).
8. Выбор способа выявления ошибок при передаче информации.
9. Задача IP адреса устройства для регистратора (по нему устанавливается связь).
10. Указание режима и расписания движений камеры.

Для дистанционного управления IP PTZ –камерами видеонаблюдения используются:

• беспроводной инфракрасный пульт;
• мышка;
• специальное программное обеспечение (которое добавляет возможность автоматически управлять камерами);
• проводной USB пульт;
• управление по Ethernet интерфейсу (для скоростной передачи данных камерами);
• пульт-клавиатура с 3D джойстиком.

Для оборудования системы контроля и видеонаблюдения, за любой территорией, самым оптимальным вариантом будет поворотная купольная PTZ IP-видеокамера. Именно купольная IP камера устойчива к агрессивной окружающей среде, имеет удобное управление и позволяет контролировать даже самую большую площадь, не оставляя слепых зон. Купольная камера и ее всевозможные вариации – самый популярный тип исполнения PTZ камер.

УПРАВЛЕНИЕ КАМЕРАМИ PTZ

Управление поворотными и другими устройствами камеры видеонаблюдения может осуществляться несколькими способами. Самый простой, но довольно эффективный – управление с помощью специальной клавиатуры и контроллеров. Передача команд осуществляется при помощи RS-485 интерфейса по отдельно проложенным кабелям, обычно в паре с ними идут силовые кабеля системы электропитания для поворотных устройств.

Современные пульты выполняют довольно значительный набор функций:

• ручное управление направлением движения, скоростью поворота, трансфокатором при помощи джойстика или кнопок с соответствующими функциями;
• программирование пресетов – пользовательский набор необходимых настроек (направление, фокусное расстояние, угол наклона) который можно вводить в действие в режиме реального времени;
• установка маршрутов автопатрулирования;
• осуществление удаленного доступа к OSD меню камеры видеонаблюдения.

Некоторые устройства могут управлять функциями видеорегистраторов, являясь их командными модулями и выводить изображение на экран определять порядок записи осуществлять поиск в архиве записанной информации.

ВАЖНО! Для выполнения расширенных функций, в большинстве случаев, необходимо, чтобы пульт управления был той же компании производителя, что и видеорегистратор.

Современные модели DRV видеорегистраторов практически полностью укомплектованы программным обеспечением, позволяющим дистанционное управление PTZ камерами видеонаблюдения. Передача команд осуществляется по стандартному интерфейсу RS-485. Набор команд может осуществляться несколькими способами:

• при помощи клавиш расположенных на лицевой панели;
• при помощи мышки и виртуальной панели на экране монитора;
• одновременно обоими способами.

Управление мышью гораздо удобнее, чем на панели видеорегистратора. Кроме того, виртуальный пульт может иметь существенно больше функций.

Как правило ручное управление гораздо медленнее автоматизированного, от 2 до 5 раз, кроме того современные высокоскоростные PTZ видеокамеры довольно сложно позиционировать вручную. Отклонение на 0,5° может привести к смещению зоны обнаружения на 1-2 м.

Контроль исполнительных устройств видеокамеры и изменение ее основных настроек можно осуществлять и с ПК оператора/администратора, подключенного к системе видеонаблюдения через видеосервер. Внешне это выглядит как имитация 2D-джойстика на мониторе, с набором виртуальных кнопок, каждая из которых отвечает за выполнение запрограммированного действия.

Из всех трех предложенных вариантов, управление при помощи ПК предпочтительней, так как предусматривает возможность быстрого изменения функциональности программ, масштабируемости системы и удаленного доступа через локальную или глобальную сеть.

Поворотная камера видеонаблюдения с датчиком движения

Прежде всего, датчик движения полезен в местах с малой интенсивностью движения, поскольку при высоком трафике людей, датчик просто-напросто будет в активном состоянии постоянно. Датчик движения или любой другой датчик активизирующий видеозапись существенно повышает эффективность всей системы видеонаблюдения. Суть такого устройства заключается в том, что если в поле зрения видеокамеры появляется какой-либо объект, начинается запись видео на жёсткий накопитель или облачный сервис. Благодаря такому приспособлению, удаётся значительно экономить место на жёстком накопителе и «облаке».

Характеристики поворотной камеры с датчиком движения

Датчики движения делятся на такие способы детекции:

• Аппаратный способ. Это отдельный датчик, который может быть вынесен отдельно от камеры видеонаблюдения на более эффективное место. Отдельно стоящий датчик может быть проводной и беспроводной, для беспроводной связи с видеокамерой нужен Wi-Fi или радиосигнал. Движение обнаруживается за счёт пересечения движущимся объектом  сегментов, определяющих зону наблюдения датчиков.
• Программный способ. Программа изучает изображение непосредственно на матрице, т.е. сравнивает текущий кадр с предыдущим. Такими возможностями обладают IP-камеры. Для аналоговых же камер видеонаблюдения, изменения анализирует видеорегистратор или компьютер со встроенной платой видеозахвата. Программный метод позволяет настраивать датчик, минимизируя ложные срабатывания.

• Датчик движения. Чаще всего это инфракрасный датчик, который либо посылает ИК излучение и изучает изменения по длине волны или отражению волны, либо улавливает ИК свет излучаемый живыми существами.
• Датчик звука. Реагирует на запрограммированный звук разбитого стекла, громкого голоса и др.
• Микроволновой датчик. Основан на излучении электромагнитных волн, которые в спокойной обстановке отражаются обратно без искажений.
• Фотоэлектрический датчик. Излучает световой поток, который так же как и электромагнитный датчик в спокойной обстановке отражается без изменений.
• Томографический датчик. Данный датчик основан на излучении радиоволн. Главной особенностью подобного датчика является рентген сквозь неметаллические преграды, такие как кирпичные стены, деревянные сооружения.
• Датчик открывания двери/окна. Устройство устанавливается вплотную к двери или окну, и если двери, например, открываются, увеличивается расстояние между датчиком и поверхностью двери, тем самым активизируя датчик.

Также существуют датчики, которые могут дополнить GSM камеру, в случае, когда произойдёт ситуация, датчик отправит оповещение на указанный номер, в том числе и на пульт охраны (пожарная, милиция/полиция, частное охранное агентство).

Детекторы могут срабатывать на следующие ситуации:

• Дым.
• Затопление.
• Пожар.
• Утечка газа.

Преимущества

• Позволяет экономить место на жёстком диске, карте памяти и т.д.
• Экономит электроэнергию и ресурс видеокамеры.
• При аналитической съёмке можно запрограммировать конкретные параметры для активации видеосъёмки, таких как цвет объекта, размер, конкретные лица или номера автомобилей.

Недостатки

• Могут быть ложные срабатывания.
• Чаще всего для настройки датчиков нужен специалист.

Краткий обзор наиболее популярных моделей и брендов

При выборе поворотной видеокамеры, как и любого другого оборудования с большой интенсивностью эксплуатации, особое внимание следует уделить надёжности производителя, при равных сопоставимых технических характеристиках

Производитель/Модель	Тип	Разрешение ТВЛ	Диапазон рабочих T0	Увеличение кратность	Дополнительные параметры
JVC/ TK-C686E	PTZ купольная	540	-40ОС +50ОС	36	Механизм прямого привода Direct Drive, стабилизатор колеба-ний изображения до 5Гц
Smartec/ STC-3905	Купольная день-ночь	480	-40ОС +50ОС	36	Панорамность гор. 360О верт. 180О скорость 360О/сек, точность позиции-онирования 0,024О
Jec (Китай)/ ET 8011/ NC	Купольная потолочная	485	-30ОС +50ОС	26	Подключение дополнительных устройств 4 входа и 2 выхода
Axis Communications/ Axis 233D	Купольная потолочная	520	-50ОС +50ОС	35	Теплокожух, микрофон, скорость поворота 450О/С
Bocsh/ AutoDome 500i	PTZ модульная потолочная	480	-40ОС +50ОС	18, 26, 36День-ночь12	Функция автосопровождения, совместимость с коаксиальным кабелем и витой парой

Конструктивные исполнения

1. Уличная купольная полусфера или Speed Dome. Исключительно все компоненты устройства (электроника и механика) размещены в герметичной полусфере. Благодаря такому размещению, внутрь корпуса полностью предотвращается проникновение частиц пыли и влаги. Также это способствует повышению уровня защиты от вандалов. Температурный режим при эксплуатации таких устройств составляет: -50° — +60°С.
2. Уличная купольная сферическая PTZ. Аналогичная модель полусферы, но отличием является — более мощная инфракрасная подсветка. Обладает высокой степенью отказоустойчивости, то есть исключает воздействие влаги, пыли и имеет защиту от актов вандализма. Температурный режим работы техники колеблется от -40° до +60°С.
3. Поворотно-корпусная PTZ (для помещений). Движущиеся единицы камеры открыты, поэтому механические элементы взаимодействуют с внешней средой. Как следствие — низкая защита от влияния пыли и влаги. Температурный режим работы аппарата колеблется от 0° до +55° С.
4. Сферическая купольная PTZ (для помещений). Предназначена для установки внутри помещений зданий и сооружений, так как требует отсутствия низких температур, а также повышенной влажности и пыли.
5. Уличная роботизированная PTZ – это гибрид электропривода и уличной камеры. На данный момент купольная камера вытеснила роботизированную с рынка. Соответственно последняя встречается редко.

Общие характеристики

• оптический зум;
• цифровой зум;
• управление панорамированием;
• управление наклоном;
• передача аудиосигнала;
• автослежение;
• непрерывное вращение;
• регулирование температуры;
• встроенные карты памяти;
• круглосуточное видеонаблюдение.

Качество передаваемого изображения, детализация, звук и набор дополнительных функций видеонаблюдения зависит от модели и предназначения каждого отдельно взятого устройства.

Расширенные функциональные возможности

• передача звука;
• записи обхода;
• патрулирование по маршруту;
• подключение внешних устройств;
• регулирование температуры камеры (для экстремальных условий окружающей среды);
• защита от непогоды (ветер, дождь, снег);
• интеграция различных интеллектуальных приложений.

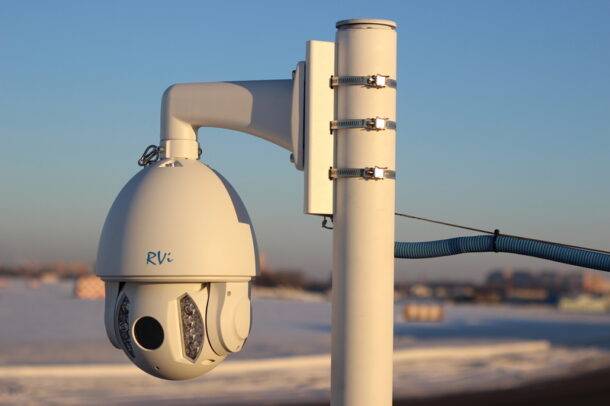

Практические советы по позиционированию креплений и монтажу системы видеонаблюдения

Крепёжные конструкции, на которых монтируют поворотную платформу для камеры разделяются на:

• потолочные;
• настенные;
• установленные на кронштейны.

В процессе производства работ специалисты руководствуются следующими рекомендациями.

При практической прокладке кабелей видеосигнала и питания, согласно проекта, необходимо избегать пересечения с различными кабелями, особенно высоковольтными, чтобы минимизировать влияние «паразитных наводок».

Прокладка кабелей ведется в защитных трубах, коробах, защищённых шахтах.

В линиях протяжённостью до 300 м. допускается использование РК кабеля. Более 300 м – исключительно витая пара. При длине линий передачи сигнала более 100 м в РК кабелях обязательно использование линейных усилителей.

Качественное заземление монтируется с обеих сторон линии при длине более 200м.

При прокладке кабеля воздушным способом используется опорный трос, прикреплённый к опорам гальванизированными развязками, или заземлённый. При прокладке кабеля в металлических рукавах они так же заземляются отдельно.

При подключении питания корпусных видеокамер используются устройства защиты от перепадов напряжения.

Защитный кожух камеры, особенно с инфракрасным электроподогревом, обязательно заземляется. Между корпусной камерой и поворотной платформой должна быть смонтирована гальваническая прокладка.
