Камера для ночного видеонаблюдения: освещаем подробно

General Motors [ править | править код ]

В 2000 году компания General Motors представила систему Night Vision на Cadillac Deville, который стал первым автомобилем, проданным с такой системой. Однако продажа была прекращена в 2004 году . Эта система была разработана с Raytheon и работала используя инфракрасную чувствительную камеру, установленную за решеткой автомобиля. Инфракрасное излучение улавливается датчиком, обрабатывается компьютером, а затем отображается на лобовом стекле. Информация отображается в виде черно-белого изображения, выделяя более теплые объекты белым, а более холодные черным цветом . Поскольку эта система выводит стандартный полный видеосигнал NTSC, и используемые запчасти можно легко и недорого приобрести, она стала популярным выбором при установке тепловизионных систем ночного видения на другие транспортные средства .

Особенности камер видеонаблюдения для ночного видения


Камеры для съемки в темное время суток имеют свои особенности, характерные только для устройств такого типа.

Частицы пыли, снега или капли дождя, попадающие в поле обзора объектива ночью, способны отражать освещение ИК-подсветки и препятствовать восприятию изображения. После этого распознать что-либо на экране становится практически невозможно. Такие помехи могут наблюдаться только во время сильной метели или ливня.

Пульсация изображения при работе с нестабильными источниками энергии чаще всего возникает из-за разницы между скоростью записи камеры и частотой пульсирующей подсветки. Этот фактор негативно влияет на стабильность работы устройства слежения.

Сроки эксплуатации диодов подсветки в ночных камерах имеют ограничения в диапазоне от 20000 до 50000 часов. Если эта опция работает по 12 часов в сутки, срок ее службы может составлять 5-10 лет, потом светодиоды понадобится заменить или использовать другие источники освещения.

Что должно быть в комплекте

В стандартный готовый набор входит видеорегистратор с несколькими входами, соответствующее количество камер, жесткий диск для записи (опционально), блоки питания с разветвителями, соединительные шнуры, крепежные элементы, пульт управления или мышка. HDMI и AV кабели для подключения регистратора к монитору идут в комплекте, VGA кабель чаще всего покупается отдельно.

Выбираем видеокамеры

При выборе оборудования особое внимание стоит уделить камерам – именно от них в первую очередь зависит качество “картинки” и цена комплекта. Систему дачного видеонаблюдения монтируют внутри дома и на улице

У каждой зоны есть свои особенности.

Для внешнего периметра стоит обратить внимание на следующие характеристики камер:

  • антивандальный дизайн для лучшей защиты от механических повреждений;
  • противобликовое покрытие для корректировки изображения при свете солнца;
  • «зимний» температурный режим;
  • ночное видение для съемки в темное время суток;
  • разрешение в зависимости от стоящей задачи (максимальные показатели для цифровых камер HD-SDI – 1920*1080 пикселей, для формата AHD – 1920*1080 пикселей, для стандартных аналоговых моделей – 900-1000 ТВЛ);
  • правильный для выполняемой задачи угол обзора (чем меньше угол обзора камеры, тем меньшую площадь она охватывает, но в этой площади детали видны более четко по сравнению с камерой с широким углом обзора) или возможность поворота камеры/наличия зума.

При выборе камер для помещения стоит обратить внимание на широкий угол обзора (расстояния до объектов в помещении обычно меньше, чем на улице), наличие ИК-подсветки (при необходимости съемки без освещения) и разрешение съемки, которое бы позволяло выполнять стоящие перед камерой задачи. Эти опции помогут в случае необходимости составить фоторобот и опознать грабителя

Оптимальный вариант – купольные камеры сходные по материалу/цвету корпуса с интерьером помещения. Они будут меньше привлекать внимание персонала и не отпугнут посетителей.

Выбираем рекордер

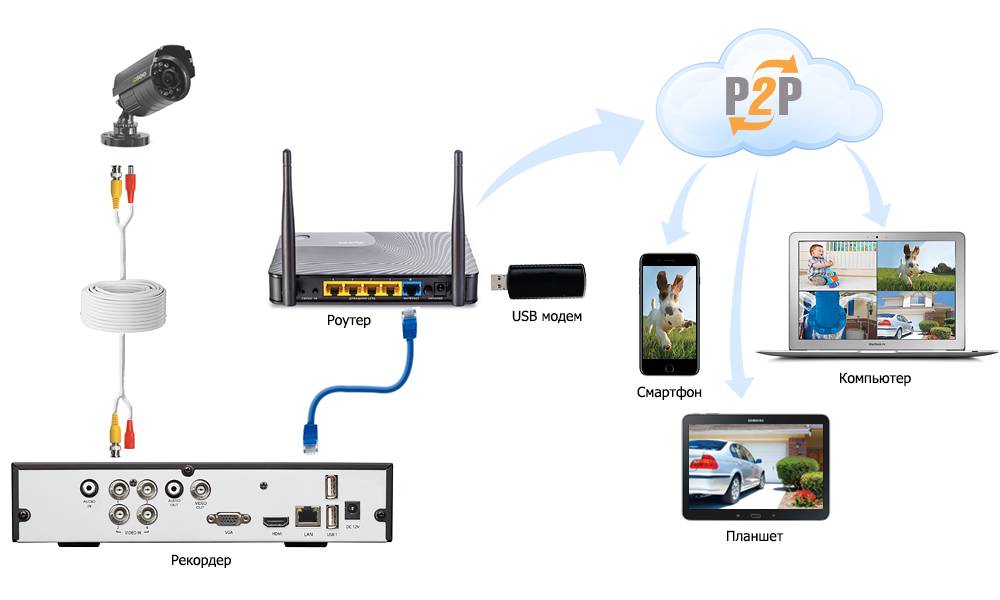

В большинстве современных моделей систем видеонаблюдения предусмотрена возможность удаленного доступа с любых устройств (смартфоны, планшеты, компьютеры) с помощью облачных технологий, например, P2P. Остальные характеристики варьируются:

Количество видео- и аудиовходов. Выбор зависит от того, сколько камер и микрофонов вы планируете подключить.
Функции записи. Оптимальные режимы для дачи – запись по датчику движения или по тревоге. Они позволяют экономить место на жестком диске и не тратить время на просмотры всех видеороликов.
Качество записи. На него влияет формат и уровень разрешения: Full D1 (704×576 пикселей), 960H (960×576 пикселей), 720p (1280х720 пикселей), Full HD (1920х1080 пикселей). Здесь нужно ориентироваться на размеры помещения или придомовой территории и необходимую детализацию

Важно отметить, что чем дальше будет удалена камера от объекта съемки и чем шире у нее будет угол обзора, тем хуже будут различимы детали, а значит камера должна иметь достаточное разрешение съемки для сохранения необходимого качества видео.
Объем памяти. Для режима записи по движению или тревоге достаточно жесткого диска на 500 ГБ

Если вы планируете вести непрерывную съемку, выбирайте рекордеры с поддержкой объемных накопителей (3-4 ТБ).

Готовые наборы комплектуются соединительными шнурами разного размера. Если вам необходимо установить камеры на большом расстоянии от видеорегистратора, уточните возможность удлинения проводов. Она может варьироваться в пределах до 240 метров.

Какими должны быть камеры

Учитывая то, что на дворе 2016 год, рассматривать аналоговые камеры даже не станем. Это связано с тем, что они уже отжили своё и ушли в прошлое. Конечно, не без того, что их до сих пор продолжают устанавливать из-за низкой стоимости.

Итак, цифровые камеры, которые помогут следить за объектом в тёмное время суток должны обладать следующими параметрами:

  1. Чёрно-белая съемка, ПЗС матрица.
  2. Наличие инфракрасной (ИК) подсветки.

Как можно понять, в идеальном варианте, при организации ночного видеонаблюдения требуются такие камеры, которые способны «видеть» при абсолютном отсутствии какого-либо света. Для этой роли лучше всего подходят именно чёрно-белые камеры либо те, которые осуществляют съёмку в таком режиме без потери качества картинки.

Если есть финансовая возможность, то лучше приобрести камеры видеонаблюдения день ночь. Принцип их работы заключается в двух режимах: дневном и ночном. Ночью камера автоматически переключается в чёрно-белый режим съёмки и включает ИК-светодиоды (при наличии). В светло же время суток устройство переходит в обычный режим, передавая качественное цветное изображение.

Однако нужно знать, что при отсутствии хорошего механического фильтра, картинка при смешанном освещении будет низкого качества. Стоимость камер, которые оснащены таким компонентом, значительно превышает обычные.

Также стоит обратить внимание и на. Она позволяет фиксировать изображение даже в кромешной тьме

А если речь идёт о ночном слежении, то без неё просто не обойтись.

На какие характеристики стоит обращать внимание?

В интернете и магазинах можно найти самые разные видеокамеры, которые могут снимать в тёмное время суток. При выборе той, которая подойдёт конкретно в вашем случае, нужно внимательно отнестись к следующим моментам:

  1. количество пикселей, фокус, качество съёмки;
  2. рабочая температура и климатические условия;
  3. радиус действия ИК-подсветки.

Для организации видеонаблюдения с ночным видением от камер требуется большая чувствительность и качество съёмки. Расстояние фокусировки, количество эффективных пикселей и прочие параметры, отвечающие за чёткость записываемой картинки, должны соответствовать месту, в котором расположена камера.

К примеру, камеру планируется установить на улице. Первым делом определяется конкретное место монтажа и то место, которое она должна захватить. От этого зависит, нужна ли камера, способная двигаться либо подойдёт с минимальным углом обзора.

Такая камера должна обязательно обладать прочным корпусом, который защитит её от влияния погоды. Прочными и долговечными являются камеры с классом защиты уровня IP66, IP67. Они хорошо работают при температурах от -20 до +40 градусов по Цельсию
, а также выдерживают влажность до 80%.

Фактически от радиуса действия ИК-подсветки зависит расстояние от камеры до конца видимого изображения. Средние по качеству устройства способны фиксировать расстояние в 20-30 метров.

Подборка производителей камер ночного видеонаблюдения (камеры с ИК подсветкой)

Традиционная авторская подборка, основанная на высоких оценках от пользователей.

  • HiWatch. Один из лучших производителей камер видеонаблюдения. Есть также серия PRO, с расширенными возможностями.
  • PS-Link. Очень популярный производитель систем видеонаблюдения в России. PS-Link доверяют довольно много покупателей.
  • GRANEYWELL. Китайский производитель систем видеонаблюдения. Имеет высокие оценки среди пользователей этой фирмы.
  • Dahua. В числе мировых лидеров по производству и разработке новых стандартов и совершенствованию систем видеонаблюдения.
  • Falcon Eye. Популярный производитель систем видеонаблюдения и всего, что касается безопасности. Это и видеокамеры, и сигнализации, и домофоны и многое другое.

Статья написана для сайта remstroiblog.ru.

Стоит еще зайти сюда: Дом.

Источник статьи: 8 способов выбрать камеру ночного видеонаблюдения (с ИК подсветкой).

Новости СМИ2

Добавить комментарий

  • 8 советов по выбору камеры ночного видеонаблюдения (с ИК подсветкой)
  • Укрывные ПВХ тенты

Особенности камер видеонаблюдения для ночного видения

Камеры для съемки в темное время суток имеют свои особенности, характерные только для устройств такого типа.

Частицы пыли, снега или капли дождя, попадающие в поле обзора объектива ночью, способны отражать освещение ИК-подсветки и препятствовать восприятию изображения. После этого распознать что-либо на экране становится практически невозможно. Такие помехи могут наблюдаться только во время сильной метели или ливня.

Пульсация изображения при работе с нестабильными источниками энергии чаще всего возникает из-за разницы между скоростью записи камеры и частотой пульсирующей подсветки. Этот фактор негативно влияет на стабильность работы устройства слежения.

Сроки эксплуатации диодов подсветки в ночных камерах имеют ограничения в диапазоне от 20000 до 50000 часов. Если эта опция работает по 12 часов в сутки, срок ее службы может составлять 5-10 лет, потом светодиоды понадобится заменить или использовать другие источники освещения.

Как выбирать

Как мы говорили ранее, камеры “день/ночь” с механическим ИК-фильтром – это на сегодня самый правильный выбор для уличного видеонаблюдения. Ни для кого не секрет, что можно не только приобрести готовую камеру (в одном корпусе с объективом и ИК-подсветкой), но и собрать комплект, состоящий из камеры “день/ночь”, объектива и ИК-подсветки самостоятельно. В чем разница? Если вы достаточно компетентны, то, собрав правильно комплект уличного видеонаблюдения, вы сможете получить максимально качественное изображение без искажений и потерь в информативности картинки.

Рассмотрим подробнее, как можно подобрать оборудование для идеального уличного видеонаблюдения. Помимо правильного выбора камеры необходимо определиться с соответствующими аксессуарами к ней, а именно: оптикой и ИК-прожектором.

Объективы Объектив камеры “день/ночь” должен хорошо работать в широком спектре длин волн, а точнее иметь коррекцию искажений для ближнего ИК-диапазона. В отсутствие такой коррекции изображение будет нерезким. Особенно это актуально для камер с механически отключаемым ИК-фильтром, поскольку в ночном режиме они должны воспринимать ИК-излучение. Такие опции обозначаются буквами IR, FS, Flat или другими аббревиатурами, говорящими о том, что данный объектив пригоден для применения в широком диапазоне спектра для камер “день/ночь”. Неправильный выбор объектива значительно снижает преимущества и эффект использования дорогостоящей “истинной” камеры “день/ночь”.

ИК-прожекторы Выбор прожекторов – это отдельная тема для рассуждений. Существуют, однако, несложные принципы, соблюдение которых поможет избежать типичных ошибок в выборе ИК-подсветки.

По величине угла освещения прожекторы условно делятся на два типа:

  • широкоугольные прожекторы – имеют, как правило, небольшую дальность;
  • прожекторы со средними углами и дальностью;
  • прожекторы остронаправленные – с большой дальностью.

Сужение угла – закономерное следствие увеличения дальности. Поэтому кажущаяся “погоня за дальностью” ИК-подсветки оборачивается потерей широты области, освещаемой ею. Об этом следует помнить.

Вместо стремления к максимальной дальности ИК-подсветки заказчику следует реально оценить, какие задачи следует решать с ее помощью на конкретном объекте и как увеличение мощности прожектора скажется на бюджете проекта. Типичной нужно признать ситуацию, когда угол, в котором излучает ИК-подсветка, должен быть примерно равен углу обзора объектива камеры.

Сама величина “дальность подсветки” по сей день не имеет четкого определения. Ведь освещенность, которую дает прожектор, убывает как квадрат расстояния, и на вопрос о том, где эта освещенность еще является достаточной, можно отвечать по-разному. Если добросовестный производитель или продавец старается найти для определения этой величины критерий пообъективнее, то недобросовестный – лишь ищет повода представить свой продукт в наилучшем виде. А потому никто не гарантирует, что заказчик не столкнется с чрезвычайно завышенными данными по дальности ИК-подсветки. В данном вопросе ему надо быть внимательным.

Что касается типовых моделей ИК-прожекторов серьезных производителей, то у них заявленная дальность действия имеет меньший коэффициент погрешности. Большинство характеристик таких изделий не превышает расчетные значения более чем на 20–25% от заявленных значений. Часто производители ИК-техники указывают несколько значений дальности подсветки – для телекамер с чувствительностью 0,1; 0,003 и 0,0003 лк. Как показывает практика, значения дальности для повышенной чувствительности пересчитаны при этом вполне корректно, но сложность заключается в том, чтобы найти камеры, которые обладают реально заявленной высокой чувствительностью. Поэтому даже при использовании хорошей ИК-под-светки, но с камерой небрендовых производителей рекомендуется все-таки делать поправку на погрешность 20–25% от заявленной дальности подсветки. В случае использования “брендовых” камер высокой чувствительности (например, Watec, JVC, Pelco, Panasonic и др.) и ИК-прожекторов известных разработчиков можно говорить о погрешности в 10%.

Разновидности уличных камер видеонаблюдения

С ночным видением

Приборы для записи видео ночью могут быть аналоговыми или цифровыми. Устройства первого типа подходят для небольших комплексов видеонаблюдения и работают по принципу преобразования светового потока в электрические сигналы, которые передаются на сервер либо отображаются на мониторе. Цифровые камеры способны решать больший спектр задач, во время их работы световые потоки превращаются в цифровые за счет встроенного кодера с матрицей. Их можно объединять в видеокомплексы с большим количеством приборов.

Wi-Fi камеры

Устройства Wi-Fi дополнены CMOS матрицей, регистратором и процессором для сжатия данных. Данные во время работы таких камер передаются по цифровым каналам с помощью сетей Ethernet и TokenRing через протоколы данных IP. Способ их функционирования напоминает компьютерные системы, для которых используются локальные сети, роутеры и маршрутизаторы. Каждое устройство имеет свой IP-адрес и транслирует аудио и видео сигналы, сжимая информацию при помощи видеокодеков, которая затем записывается на регистратор, подключенный компьютер или облачный сервис.

С системой записи

Камеры со встроенным рекордером и возможностью записи на флешку представляют собой IP-устройства, которые могут быть только автономными или передавать сигналы по каналам Wi-Fi либо GSM. Чтобы просмотреть видеоархив, нужно вытащить карту памяти и вставить ее в ноутбук либо компьютер, оборудованный портом USB. Такие приборы получают питание от батарейки или аккумулятора, поэтому видеокамеры этого типа можно устанавливать скрыто.

С датчиком движения

Камера с датчиком движения экономит ресурс памяти

Камера для ночного видения с датчиком движения способна быстро реагировать на малейшую активность в зоне подконтрольной территории. Дополнительно в некоторых устройствах такого типа может сразу активироваться режим записи и отправки уведомлений на телефон пользователя. Эти приборы часто включают в состав систем сигнализации, во время работы которых они активируют сигналы сирен.

Другие виды

Помимо описанных типов существует и другие виды камер для ночного слежения, в перечень наиболее популярных входят радиоканальные и 3G устройства. Приборы первого типа состоят из записывающих элементов, видеорегистратора и радиоприемника. Сигналы от камеры передаются к приемнику за счет радиоволн, что позволяет ограничиться только подключением устройства к питанию. Модели 3G работают по технологии высокоскоростной передачи сигнала от прибора в сеть Интернет. Их основные преимущества – широкополосный доступ к сети и возможность передавать данные на любые расстояния.

Что такое система ночного видения NVA

Условия вождения в дневное и ночное время суток значительно отличаются. Чтобы исключить возникновение опасных ситуаций в темноте, водителю приходится постоянно напрягать зрение и внимательнее всматриваться в даль. Учитывая, что на территории Российской Федерации большинство трасс остаются неосвещенными, дальние поездки в условиях плохой видимости могут стать настоящим стрессом, особенно для начинающих водителей.


Система ночного видения автомобиля

Для того чтобы облегчить жизнь автомобилистов и обезопасить других участников движения в темное время суток, была разработана система ночного видения для автомобилей NVA (Night Vision Assist). Изначально данная технология применялась в военных целях, однако, сравнительно недавно перешла и в повседневную жизнь, в том числе и в автомобильную промышленность. Разработка помогает издалека увидеть пешеходов, животных или иные объекты, которые могут внезапно появиться на трассе.

Таким образом, NVA помогает автомобилисту:

  • избежать столкновения с неосвещенными препятствиями;
  • заметить других участников движения, представляющих потенциальную опасность, еще до тех пор, как они попадут в свет фар;
  • более уверенно контролировать траекторию движения, отчетливо наблюдая границы обочины и линию дорожной разметки, разделяющую между собой полосы встречного движения.


Пример работы системы ночного видения

Принцип действия ИК прожекторов

Механика работы и идея применения ИК лампы для видеонаблюдения достаточно проста. В ночное время, при низком уровне естественного освещения — камера не может формировать изображения, поскольку элементы сенсора просто не изменяют своих характеристик.

Вариант организации постоянного фона видимого спектра — достаточно дорог. Он потребует применения мощных прожекторов, повлечет за собой расходы на закупку оборудования, включит стоимость постоянного обслуживания в виде замены сгоревших ламп или светодиодных ячеек.

Картинка изображения камеры видеонаблюдения с ИК-подсветкой

Инфракрасная подсветка для видеонаблюдения использует свойства светочувствительного сенсора камеры. Данный элемент способен фиксировать не только волны видимой части спектра, но и захватывать ИК диапазон.

В результате можно получить достаточно четкую и контрастную картину по засвечиваемой площади. Но есть несколько особенностей, которыми характеризуется ИК подсветка для камеры видеонаблюдения.

  1. Мощность светодиодов недостаточна для расширения площади наблюдения.
  2. Установка более мощной подсветки может повлечь за собой необходимость оборудовать камеру дорогими блоками питания, усиления линий передачи мощности, что повлечет за собой удорожание технического решения.

Из-за перечисленных выше сложностей, среднестатистическая камера, в оснащение которой входят ИК светодиоды для видеонаблюдения — может формировать изображение объектов, отстоящих на 10-20 метров, а также обеспечивать обзор ограниченной площади.

Иначе выглядит ситуация с применением внешних источников засветки. Инфракрасный прожектор представляет собой большое количество светодиодов, оптимально использующих мощность источника питания.

Устройство ИК-прожектора для камеры видеонаблюдения

Такое устройство способно засвечивать большую площадь без значительных трат энергии. При этом инфракрасный прожектор для видеонаблюдения своими руками может строиться на двух базовых механиках:

  • с постоянной подачей напряжения на светодиоды. Такое решение отличается потреблением энергии, которое линейно растет в зависимости от числа установленных излучателей. Кроме этого, срок работы полупроводниковых элементов ограничен, необходимо организовывать отвод тепла;
  • схемы с импульсным питанием гораздо практичнее. Они несколько сложнее в аппаратной реализации, но легко настраиваются. Установив ИК светодиоды для видеонаблюдения своими руками и отрегулировав схему до получения качественной картинки с камеры — легко добиться снижения потребления энергии, малого выделения тепла. Срок жизни полупроводниковых элементов также значительно возрастает.

При этом общая механика применения самодельного устройства — аналогично той, которую имеет инфракрасная подсветка для камер видеонаблюдения. Отдельно стоящий прожектор обеспечивает равномерную засветку большой площади мониторинга, гарантирует опознавание объектов на значительном расстоянии, предлагает оптимизацию энергопотребления и стоимости системы в целом.

Технические характеристики

Основная характеристика, которая имеет значение при выборе инфракрасной системы видеонаблюдения – удаленность обнаружения объектов. Она определяет, на каком расстоянии трансляция картинки будет сохранять наиболее высокую четкость. Зависит дальность обнаружения от чувствительности матрицы и мощности излучаемого потока света. Кроме того, к важным моментам относится адаптивность подсветки и ее угол – чем он шире, тем меньше окажутся искажения. В идеале этот параметр должен совпадать с тем, что имеет сама камера.

Наличие функции «день/ночь» – обязательное условие для камеры с функцией ночного видения, оснащенной объективом для съемки цветного изображения.
Автоматический переход позволяет получать оптимальное качество картинки с учетом интенсивности естественного освещения. Высокая детализация изображения получается и при эксплуатации черно-белых аналоговых камер. Актуальная для используемой матрицы чувствительность должна составлять не менее 0,001 люкса. Только так можно получать качественную картинку при ясном ночном небе. Наличие облаков, туман, осадки требуют еще более высокой чувствительности оборудования.

ICR фильтр, управляемый специальным приводным механизмом – еще одна важная опция.
Его наличие позволяет отсекать инфракрасный спектр света в дневное время, препятствуя размытию, искажению изображения. В темное время суток фильтр смещается, подсветка осуществляется при помощи ИК-лучей. Корпус оборудования для уличной эксплуатации должен быть влагозащищенным – не ниже IP65, иметь термокожух, защищающий от образования конденсата, перепадов температур.

На какое расстояние освещает ИК-подсветка

Потребителю проще подобрать модель, ориентируясь на указанный в характеристиках радиус действия аппарата. Различают 3 группы:

  • Прожектор короткого действия – радиус ограничен 10 м. Устройства монтируют в видеоглазках, в домофонах, на лестничных площадках, в квартирах, в системах дежурной подсветки.
  • Прибор средней дальности – на 20–60 м. Применяется для освещения территории возле дома, залов кинотеатра.
  • Дальнего действия – радиус достигает 350 м. Прожекторы устанавливают на стадионах, охраняемых складах, площадях, территории коттеджных поселков закрытого типа.

Чем больше радиус действия прибора, тем меньше угол обзора.
