Инвертор для солнечных батарей: виды устройств, обзор моделей, особенности подключения

Голландские

Другая известная компания из Голландии – TBS Electronics на рынке известна более 24 лет. Ее направление деятельности – выпуск преобразователей малой, а также средней мощности, которые имеют синусоиду на выходе. Они предназначены для функционирования с панелями солнечными, у которых мощность в пределах 175 – 3500 Вт.

Такие инверторы для солнечных батарей купить можно за 9400 до 79800 рублей.

Powersine PS3500-24

Профессиональное устройство обеспечивает питание отопительных котлов, персональных компьютеров, насосного оборудования и прочих приборов малой нагрузки. Он оснащен надежной электроникой, металлический корпус отличается высокой прочностью.

Как и для ранее описанного устройства, для линейки Powersine характерна чистая выходная синусоида, что гарантированно обеспечивает продолжительный период эксплуатации и высокую надежность приборов высокой чувствительности.

Инвертор пригоден для запуска нагрузок до 500 В, с пусковой силой в разы превышающей номинальную.

Высокочастотные инновационные инверторы, производимые фирмой Kostal выпускаются однофазными и трехфазными. Диапазон их мощности 1,5 -20 кВт.

Они даже в комплектации базовой оснащены:

  • выключателями переменного тока автоматическими;
  • мониторами;
  • трекерами MPP;
  • SO счетчиками.

Это дает возможность их применения в «умном доме». В монтаже и эксплуатации они несложные. Мониторить их работу помогает встроенная информативная панель. Для корпуса использованы современные качественные материалы, поэтому помимо внутренней установки они допускают наружный монтаж.

Приобрести предлагается на сайте https://tbs-electronics.nl/product/powersine-inverters-2000w-3500w-12v24v48v/.

Завершающий этап работы

Если тест показал, что батарея полностью работоспособна, ее герметизируют специальным силиконовым герметиком или более дорогим и прочным эпоксидным компаундом.

Работа предусматривает два способа проведения:

  1. Полная заливка – когда всю поверхность покрывают герметическим составом.
  2. Частичная обработка – когда герметик наносят только на крайние элементы и пустое пространство между элементами.

Первый вариант считается более надежным и обеспечивает системе полноценную защиту от воздействия внешних факторов. Фотоэлементы четко фиксируются на своих местах и корректно работают с максимальной отдачей.


Для проклейки фотоэлементов внутри корпуса желательно использовать морозостойкий герметик, способный выдерживать резкие температурные перепады и низкие минусовые показатели

Когда заливка осуществлена, герметику дают «схватиться». Затем прикрывают прозрачным элементом и плотно прижимают к пластинам.


С целью обеспечения дополнительной защиты и амортизации некоторые мастера рекомендуют между поверхностью кремниевой плиты и задней частью каркаса размещать плотный поролон. Это сделает конструкцию более цельной и предохранит от лишней нагрузки хрупкие фотоэлементы

Потом на поверхности размещают груз, который воздействует на слои и выдавливает из них пузырьки воздуха. Готовый генератор тестируют еще раз и окончательно монтируют на заранее подготовленное место.

Определение солнечной батареи

Конструктивно солнечная батарея представляет собой схему преобразователя одного вида энергии в другой. В частности, энергия света преобразуется в электрическую энергию. Причём результатом преобразования становится электрический ток постоянной величины.

Активными элементами конструкции солнечной панели выступают полупроводники, обладающие свойствами фотохимического синтеза. Например, кремний (Si), применением которого были отмечены самые первые исследования в области получения электричества солнца.

Простейший набор из солнечной панели и автомобильного аккумулятора уже составляет конструкцию настоящей домашней энергетической установки

На текущий момент кремний уже не рассматривается безальтернативным химическим элементом, опираясь на который есть смысл сооружать солнечные батареи из панелей, в том числе своими руками.

Более перспективными и эффективными теперь видятся другие представители таблицы Менделеева (в скобках цифры энергетической отдачи):

  1. Арсенид галлия GaAs (кристаллический 25,1).
  2. Фосфит индия InP ( 21,9).
  3. Фосфат индия с галлием + Арсенид галлия + Германий GaInP + GaAs + Ge (32).

Рассматривать солнечную панель глазами обывателя следует как пластину полупроводника (кремния и т.п.), каждая из сторон которой является положительным и отрицательным электродом.

Под влиянием света солнца, в результате химического фотосинтеза, на электродах панели образуются электрические потенциалы. Казалось бы, всё просто. Остаётся только подключить провода к нагрузке и пользоваться электричеством. Но на деле всё несколько иначе.

Критерии выбора

Выбор инвертора для установки солнечной электростанции очень важен. От того, какое устройство будет подключено, зависит будущая работа всей системы. Есть несколько основных технических параметров, от которых стоит отталкиваться перед тем, как выбрать подходящий инвертор.

Мощность — от этой величины зависит мощность работы всей электростанции. Через инвертор проходит весь ток, который потом предается в помещение и питает подключенные приборы. Номинальная мощность указывает на допустимую нагрузку, которую может испытывать преобразователь, как во время подключения, так и на протяжении всей работы. Выбирают мощность исходя из следующих критериев:инвертор в12 В подойдет для системы мощностью до 600 Вт, устройство на 24 В устанавливают при мощности 600-1500 Вт и 48 В при мощности свыше 1500 Вт.
Возможность превышения номинальной нагрузки

Эта крайне важно для таких приборов, как стиральные машины, холодильники и кондиционеры, в которых присутствуют электродвигатели. При их запуске, требуется немного больше электроэнергии, и если мощности инвертора не достаточно для этого, то устройства могу в лучшем случае не запуститься, а в худшем — выйти из строя.
Вид выходного сигнала — синусоидальная форма отвечает за возможность подключения какого-либо оборудования к конкретной модели инвертора

Преимущества в том, что такой тип выходного сигнала защищает электроприборы от перепадов напряжения.
Коэффициент полезного действия — определяется количеством пустой энергии, которую прибор потратил, например, на самого себя. Этот показатель не должен превышать 5-15%, иначе установка солнечных батарей будет невыгодной, а их работа малоэффективной. КПД основной массы поставляемых на рынок инверторов составляет 85-95%.
Однофазные или трехфазные инверторы. Первые стоят дешевле вторых, но они подходят только тогда, когда потребляемая мощность менее 10 кВт. Величина напряжения у таких преобразователей энергии 220 В, частота 50 Гц. Трехфазные инверторы имеют более широкий выбор в плане напряжения — 315 В, 400 В, 690 В.
Количество инверторов в системе. Сколько устройств устанавливать зависит от мощности мощность солнечных батарей. Если она не больше 5 кВт, то достаточно одного инвертора. При большей мощности потребуется от двух устройств. Определяют необходимое количество из расчета, что на каждые 5 кВт необходим один инвертор.
Масса инверторов указывает в первую очередь на их качество. Легкими хорошие устройства не могут быть. Но некоторые производители предлагают низкопробные преобразователи для солнечных аккумуляторов. В них нет трансформатора. Это чревато тем, что, если ток повысится, то вся систем может выйти из строя.

При выборе инвертора для солнечных батарей нужно учитывать его мощность

Кроме этого разные модели имеют ряд дополнительных опций и защитных элементов. Это может быть встроенная розетка, ЖК-дисплей, зарядное устройство и др. При проблемах с электричеством лучше подобрать инвертор с защитой от короткого замыкания и перегрузки.

Также нужно учитывать пусковую мощность преобразователя. Она используется всего в течение нескольких секунд, но очень важна для запуска устройства. После этого инвертор начинает работать в обычном режиме. Пусковая мощность должна в 1,5 раза превышать величину номинальной мощности.

Типы, отличающиеся напряжением выхода

Устройства подразделяются по этому признаку на меандровые и синусоидальные. Напряжение первых на выходе практически совпадает с питанием электросети, что служит гарантировано обеспечивает безопасность высокочувствительной техники

Выходной сигнал представляет собой синусоиду. Для работающего оборудования считается лучшей, если он идеальный. Это очень актуально особенно для телекоммуникационных устройств, измерительных высокочастотных приборов, медицинской техники

Даже беря во внимание высокую стоимость этих сложнейших инверторов, вариантов других для них не существует. Поэтому, столь серьезный параметр производителями указывается в характеристиках

У вторых — несинусоидальных инверторов, выходной импульс выглядит как прямоугольник — модифицированный (квази) синус.

Инверторы с идеальной синусоидой отличаются значительными размерами и стоят дорого.

Квази-синусоидальные, выдающие сигнал в треугольной формы, в виде трапеции и прямоугольника, востребованы больше, что объясняется меньшими их размерами и стоимостью.

Где используется и как включается

Применительно к солнечной энергетике автономный инвертор как устройство, которое выполняет в первую очередь функции выбора одного из возможных источников электроснабжения, устанавливается между выходом солнечной батареи и вводным щитком.

Место установки диктуется простыми соображениями: потребитель электричества не должен знать, от какого источника он получает электроэнергию в данный конкретный момент времени, а необходимое качество этой энергии, в т.ч. в момент переключения между источниками, определяется выбором соответствующих схемных решений и используемой элементной базы.

Из соображений обеспечения максимальной эксплуатационной гибкости внутридомовой проводки подключение внешнего ввода физически также может осуществляться на домовой вводной щиток, что отдельно выделено на рисунке 2.

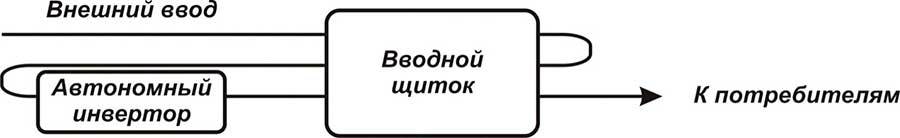

Рисунок 2. Схема взаимодействия внешней сети, автономного инвертора, вводного щитка и потребителей в штатном режиме работы

При этом данный ввод снабжается всеми необходимыми аксессуарами и автоматами для защиты от короткого замыкания, чрезмерно больших токов утечки и аналогичных им.

Сильная сторона такого подхода заключается в том, что позволяет в случае необходимости, без проблем простой перекоммутацией буквально нескольких выводов перейти на типовую схему электроснабжения, в которой отсутствуют альтернативные источники.

Как выбрать лучший?

Как уже было указано выше, на рынке подобных устройств, представлено большое количество моделей различных производителей, которые схожи по своим техническим характеристикам. Для того, чтобы выбрать инвертор, и при этом не ошибиться, необходимо следовать критериям выбора, которыми являются:

  1. Номинальная мощность.
  2. Максимальная (пиковая) мощность.
  3. Форма выходного сигнала по току.
  4. КПД.
  5. Эксплуатационные показатели (температура, влажность, высота установки над уровнем моря).
  6. Напряжение на «входе» и «выходе» устройства.
  7. Наличие средств защиты от токов КЗ и перегрузки.
  8. Наличие «спящего» режима, вентилятора охлаждения и дополнительных опций.
  9. Габаритные размеры и вес.
  10. Бренд и надежность производителя.
  11. Стоимость.

Опираясь на выше приведенные критерии и зная параметры сети, каждый пользователь способен самостоятельно выбрать лучшую модель, из представленных, в настоящее время, в конкретном регионе или на интернет ресурсах.

Мощность инвертора в зависимости от параметров фотоэлектрической системы

Мощность подбираемого преобразователя зависит от номинальной мощности солнечных батарей (по стороне постоянного тока) и максимальной мощности нагрузки по стороне переменного тока.

В случае небольших фотоэлектрических установок (до 5 кВт) можно обойтись одним инвертором соответствующей мощности. В случае фотоэлектрических систем с большей мощностью следует устанавливать несколько инверторов работающих в каскаде. Это позволит уменьшить риск простоя солнечных панелей в случае выхода из строя одного преобразователя, так же есть возможность анализа работы каждого отдельного прибора и сравнение эффективности каждого из них.

Во многих источниках, вы можете найти информацию о том, что  инвертор для солнечных батарей на стороне постоянного тока должен быть на 20-30% выше, чем общая максимальная мощность солнечных панелей. Однако практика показывает, что такой запас может привести к снижению производительности фотоэлектрической установки. Это происходит в результате того, что реальные значения интенсивности солнечного излучения в Украине не так уж и сильно превышают значение 1000 Вт/м²  указанное в паспортных данных к солнечным батареям

К тому же следует принять во внимание, что при высоких температурах (в летнее время, когда мы имеем максимальное количество солнечного излучения) производительность солнечных панелей падает. Так же имеются незначительные потери в проводах и при запылении солнечных панелей

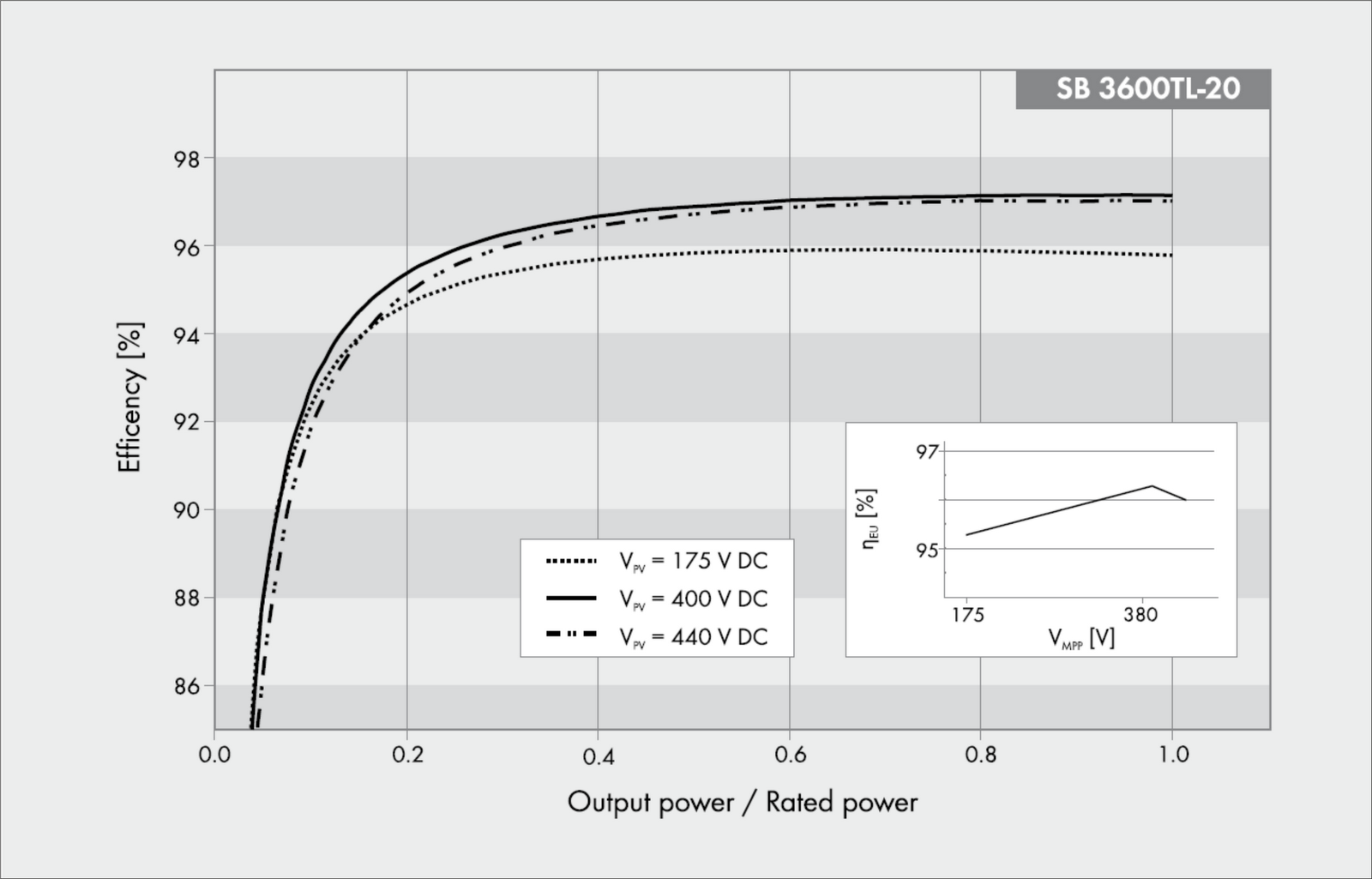

Производительность инвертора в зависимости от загрузки солнечными батареями

Глядя на эксплуатационные характеристики преобразователей можно увидеть, что эффективность работы инвертора снижается в нижнем диапазоне мощности. Явное снижение эффективности начинается при нагрузке инвертора ниже 30% от номинальной мощности. Поскольку, по меньшей мере, 40% солнечного излучения попадает на солнечные батареи в диапазоне 100 – 400 Вт/м²  (в диапазоне большем 1000 Вт/м² не более 10%) то завышение мощности инвертора может привести к существенному снижению эффективности преобразования тока.

На основании этих данных, следует принимать мощность инвертора равной  значению от 90% до 120% к номинальной мощности солнечных батарей

Лучше принимать во внимание  географическое расположение солнечной фотоэлектрической системы (90% на севере и до 120% на юге)

Еще один аргумент в пользу установки меньших инверторов — стоимость. Преобразователь может составлять 30% от общего объема инвестиций. Его завышение приводит к нежелательному увеличению общей стоимости фотоэлектрической системы.

Виды инверторов для солнечных панелей

Без инвертора, вырабатываемая гелиосистемой энергия, для бытовых нужд будет совершенно бесполезной. Существует 3 вида инверторов по типу использования:

  • автономные;
  • сетевые;
  • многофункциональные.

Инверторы первого вида имеют обозначение «off grid». Они подсоединены к солнечному модулю, являются частью обособленной фотоэлектрической системы и никак не контактируют с внешней электрической сетью. Их мощность варьирует в пределах 100 – 8000 Вт.

Синхронные или сетевые инверторы функционируют синхронно с централизованной системой электроснабжения. Преобразователи с обозначением «on grid» не только выполняют роль преобразователя, но и корректируют такие параметры сети как амплитудные перепады, показатели частоты и другие.

Если во внешней сети наблюдаются неполадки, инвертор автоматически отключается. Такие инверторы накапливают электроэнергию в аккумуляторных батареях.

Если суммарная мощность используемых в доме приборов меньше потенциальных возможностей солнечной электростанции, то излишки выработанной электроэнергии попадают во внешние электрические сети. Если же мощности недостаточно для нормальной работы бытовых приборов, то осуществляется подпитка извне.

Параметры инвертора со стороны переменного напряжения определяют исходя из суммарной потребляемой мощности всех приборов, подключенных к электрической сети потребителя. Со стороны постоянного тока инвертор подбирают исходя из номинальной мощности солнечных панелей

При отсутствии напряжения питание подается от заряженного аккумулятора. В случае когда в систему не включены аккумуляторные батареи, энергия, произведенная солнечной электростанцией, уходит в общую сеть.

Сетевые фотоэлектрические инверторы с большой эффективностью используют энергию, получаемую от солнечных батарей. Они являются гарантией стабильности электроснабжения и отличаются высоким КПД, превышающим 90%

Гибридный или многофункциональный инвертор — оборудование надежное. Он сочетает свойства первых двух преобразователей, обладает большим числом настроек. Это лучший вариант для устройства домашней солнечной станции, но и самый дорогой.

Все существующие солнечные инверторы делят на виды и по напряжению на выходе. В зависимости от этого параметра они бывают синусоидальными и меандровыми. Так как у первого величина выходного напряжения почти такая же, как и у питающей электрической сети, это хороший вариант, когда в доме присутствует высокочувствительная техника.

Постоянное значение напряжения является гарантией безопасности для домашнего электротехнического оборудования. Графически форма сигнала на выходе у такого инвертора синосуидального типа изображается в виде чистой синусоиды.

При работе оборудования лучшая форма меандра — идеальный синус

Особенно это важно для телекоммуникационной аппаратуры, медтехники, высокоточных приборов измерения, поэтому, даже не смотря на высоту цены сложных инверторов, других вариантов в этом случае нет. Сведения о форме выходного сигнала производители указывают в его характеристиках. Меандровые или несинусоидальные преобразователи в отличие от синусоидальных имеют геометрию сигнала на выходе в виде импульсов прямоугольной формы так называемый модифицированный синус

Инверторы, относящиеся к этому типу, нельзя использовать для отдельных видов нагрузки, но для приборов, использующих активную составляющую мощности, они вполне подходят

Меандровые или несинусоидальные преобразователи в отличие от синусоидальных имеют геометрию сигнала на выходе в виде импульсов прямоугольной формы так называемый модифицированный синус. Инверторы, относящиеся к этому типу, нельзя использовать для отдельных видов нагрузки, но для приборов, использующих активную составляющую мощности, они вполне подходят.

Обзор популярных моделей

Инверторы отечественного производства

Российские инверторы от компании «UMA», это устройства высокого качества с номинальной мощностью 2,5 кВт и максимальной — 5 кВт. Рабочее напряжение таких установок 24 В при мощности системы в 220 В. Объединяет в себе функции не только инвертора, но и бесперебойника, контроллера и сетевого зарядного устройства, мощностью 20 А-30 А.

Устройство SV15000s от российской фирмы «Sunville». Относится к трехфазному сетевому типу инверторов с номинальной мощностью 15,0 кВт. Максимальный КПД — 97,8%. Номинальное рабочее напряжение составляет 720 В.

Отдельного внимания заслуживает компания МАП «Энергия». Она предлагает широкий ассортимент преобразователей мощностью от 800 до 1200 Вт.

Инверторы от «Энергии» подходят для аккумуляторов всех типов. Устанавливаются они в частных домах, а также во многих отраслях промышленности, медицинских центрах, на метеостанциях, применяются в строительстве.

Именно «Энергия» выпустила первый инвертор с повышенной мощностью — 20 кВт, выдерживающий максимальную нагрузку 25 кВт. Данное устройство способно подавать электроэнергию в многоэтажный дом с большим количеством различной техники и приборов.

Зарубежные инверторы

Хорошо зарекомендовали себя инверторы от французского производителя «Schneider Electriс». Фирма выпускает оборудование для солнечных электростанций, обладающее высоким функционалом. Использовать такие инверторы можно в регионах с разными климатическими условиями.

Корпус преобразователей покрывают специальными составами, стойкими к образованию коррозии, а также воздействию агрессивных веществ. Использовать установки от «Schneider Electriс» можно в частных домах, многоэтажках и на частных производствах.

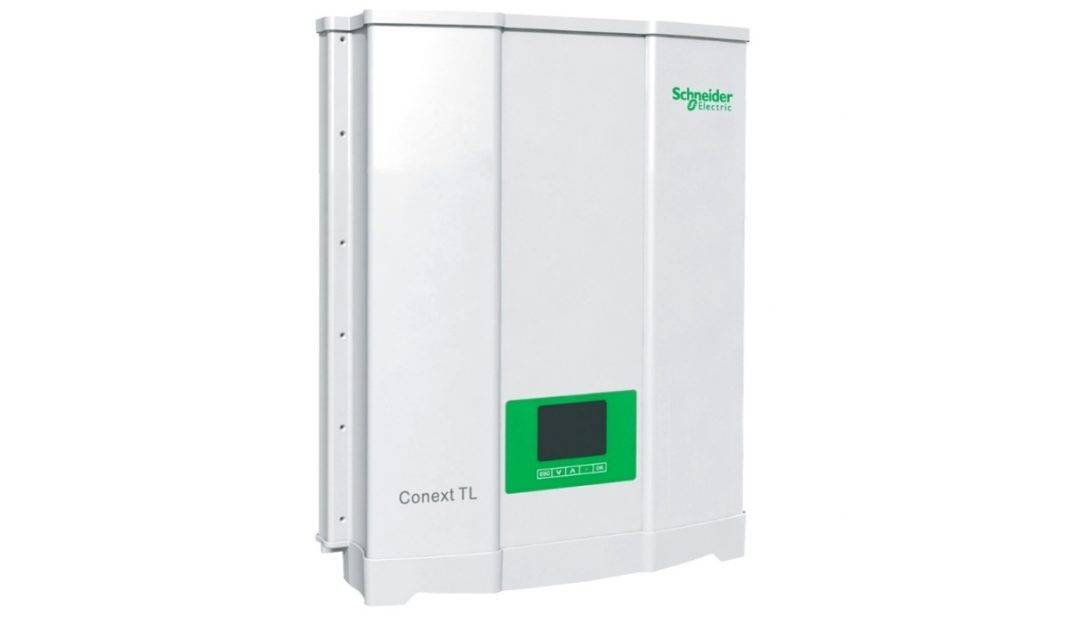

Инвертор для солнечных батарей «Schneider Electriс»

Инверторы серии «Conext» выпускаются с КПД более 96% даже с учетом максимальных нагрузок. Некоторые модели оснащены распределительным блоком, поэтому монтаж внешнего электрощитка необязателен. В ассортименте изделий можно найти модели с разными показателями мощности — от 4 до 20 кВт.

Тайваньские инверторы «ABi-Solar» на рынке России представлены серией автономных преобразователей с КПД не менее 94%, а также многофункциональными устройствами НТР и НТ. Установки комплектуются контроллерами заряда от фитопанелей. Также они совмещают в себе три функции:

  • преобразовывают энергию;
  • выполняют функцию контроллера;
  • работают, как зарядное устройство.

Вмонтированный ЖК-дисплей позволяет отслеживать основные показатели всей гелиосистемы.

Сетевые инверторы для гелиосистем «Kostal» — это высококачественные одно- или трехфазные устройства нового поколения с мощностью от 1,6 до 25 кВт. В конструкцию входит автоматический выключатель переменного тока, МРР-трекеры, дисплей, счетчик и многое другое, что делает работу преобразователей удобной и надежной, а также позволяет подключать их к системе «умный дом».

Благодаря материалам корпуса, инверторы от «Kostal» можно устанавливать как на доме, так и внутри помещения. В любом случае, повредить их достаточно сложно. Все модели собираются в Европе и соответствуют мировым стандартам качества.

Голландская фирма TBS Electronics уже более 20 лет производит инверторы разной мощности. Модели линейки Powersine характеризуются чистым синусоидальным выходным сигналом, поэтому их применение гарантирует бесперебойную и длительную эксплуатацию приборов, чувствительных к перепадам напряжения. Оборудование оснащено защитой от перепадов температур и скачков напряжения. С такими преобразователями можно давать нагрузки до 500 В с пусковой силой, которая в десятки раз превышает рабочую.

Бюджетные

Бюджетной считается новая серия инверторов ABi-Solar HTP, функционирующие только в том случае, если присутствует аккумулятор. Очень популярна HP серия, в которую входят гибридные и трехфазные инверторы, отличием которых является высококачественная сборка.

Где приобрестиЦена в российских рублях
https://prom.ua/p662824195-invertor-abi-solar.htmlуточнять

К этой группе также принадлежат SL1524 и SL0912 преобразователи, функционирующие в двух режимах, т.е. работающие как бытовой бесперебойник и с батареями солнечными. Они поддерживают напряжение 180-260 Вольт и 100-300. Последний увеличивает срок службы за счет экономной эксплуатации конструкций. Но, от него питаться может лишь оборудование, не отличающееся чувствительностью к качеству тока.

Такие устройства позволяют повысить температурный режим работы аккумуляторов и сделать заряд/разряд автоматическим.

КупитьЦена в рублях
https://stalex.ua/products/solnechnaya-energetika/solnechnye-batarei/invertory/abi-solar-byudzhetnye-invertory-besperebojniki-sl0912-i-sl1524.htmlзвонить

Инверторы сетевые GoodWE бывают разной мощности, но их основным отличием от аналогов является невысокая стоимость.

Они идут в комплекте с программой, которая гелиосистемы позволяет рассчитать, учитывая расположение панелей по разным ориентирам, в том числе ориентированию по сторонам света.

Инвертор фотоэлектрический сетевой, является важной частью гелиосистемы и предоставляет возможность стать независимым от централизованных систем, следовательно, и от растущих тарифов на электроэнергию

Где купитьСтоимость в рублях
http://kir.expoopt.ru/product/36339000
http://yul.expoopt.ru/product/35876100
http://yul.expoopt.ru/product/36236500

Видео: Как выбрать инвертор для солнечных батарей

Выбор инверторов для солнечных батарей

Существуют совмещенные конструкции контроллеров и инверторов, т. е. в одном корпусе собраны два устройства. Давно известно, что у совмещенных устройствах параметры хуже, чем у отдельно собранных. Это относится и к преобразователям, поэтому лучше выбирать отдельный инвертор с более высокими параметрами.

Потери в проводах зависят от их длины и величины постоянного напряжения. При выходной мощности солнечной системы более 1, 5 кВт напряжение со стороны солнечных панели и аккумуляторов должно быть 48 В. А длина соединяющих проводов не должна превышать 3 — х метров между солнечными панелями и инвертором. Мощность преобразователя в идеальном варианте должна быть равна сумме всех мощностей нагрузок.

Но на практике выбирают устройство по пиковой мощности. Пиковая мощность — это такая максимальная мощность устройства, при которой преобразователь работает несколько секунд на больших токах с сохранением своей работоспособности. Если в паспорте нет параметра пиковой мощности, значит, указанная мощность и есть пиковая.


Производительность инвертора в зависимости от загрузки солнечными батареями

Такие бытовые приборы как холодильники, стиральные машины, пылесосы и другие, имеют в момент запуска пусковые токи в 5 — 7 раз превосходящие номинальные токи. Поэтому пиковая мощность инвертора должно учитывать эти токи. Пиковая мощность превышает номинальную в 1,5 раз. Качество преобразователя можно определить по весу. Если устройство легкое, то его качество низкое, так как отсутствует тяжелый трансформатор.

По весу на 100 Ватт мощности приходится килограмм массы прибора.  При мощности в 500 Вт инвертор весит 5 кГ. У хорошего качества приборов КПД 98%, с понижением этого параметра качество устройства ухудшается. Чтобы не переплатить за мощность инвертора для северных широт выбирают 90% мощности прибора от мощности солнечных панелей, на юге 120% из-за большой солнечной активности.

Помогла вам статья?

ДаНет

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

  • Малый размер.
  • Хорошая защита.
  • Малое потребление энергии.
  • Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

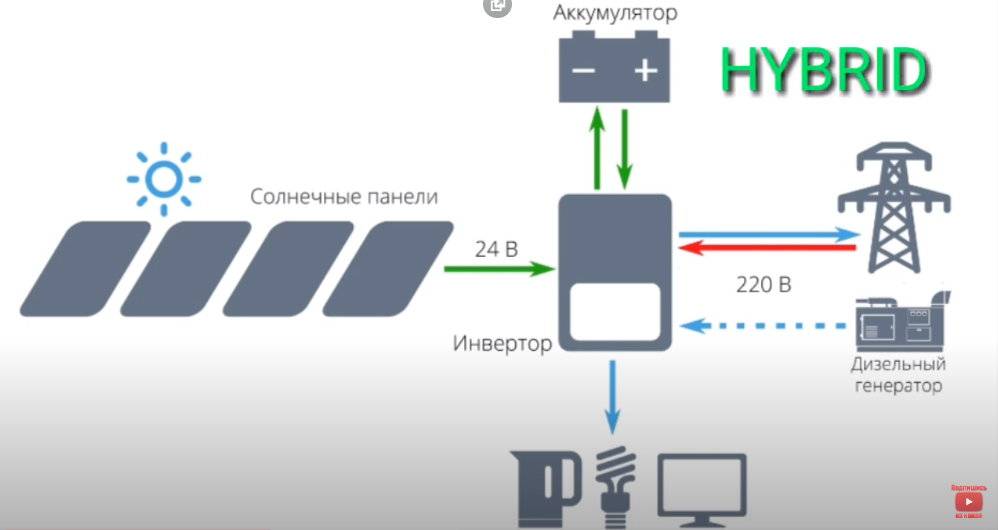

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

  • Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
  • Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
  • В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
  • При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
  • Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

  1. Стоимость в пределах нормы.
  2. Быстро преобразуют напряжение.
  3. Стабильно работают при высокой влажности.
  4. Легко устанавливается пониженный варикап.
  5. Имеется подстройка частоты.
  6. Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

  • Небольшая стоимость.
  • Все приборы отлично работают.
  • Генерирует шумовые волны, создает помехи.
  • Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

  • Работают просто и понятно.
  • Стоимость низкая.
  • Не защищены от скачков напряжения.
  • Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

  • Защищает технику от резкого изменения напряжения.
  • Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
