Где и для чего устанавливают пленочные полы
Инфракрасное пленочное отопление набирает популярность у застройщиков новых квартир. Несмотря на сравнительно высокую стоимость электроэнергии, все больше владельцев собственного жилья делают выбор в пользу такого отопления. Для начала рассмотрим, в каких случаях пленочные полы единственно правильный выбор:
| Если высота помещения не позволяет поднять уровень пола | Когда в помещении требуется сделать теплый пол, выбор обычно стоит между водяным и электрическим вариантом отопления. Для укладки труб потребуется гораздо больше пространства и при небольшой высоте потолков это может быть просто неоправданной потерей. Пленочные же полы не влияют на высоту комнаты. |
| Если установка водяного отопления по каким-то причинам запрещена | В многоэтажном доме вам могут не дать разрешение на установку водяных полов. Такое изменение общего водяного контура может неблагоприятно сказаться на других квартирах. А пленочный обогрев не требует каких-либо согласований с обслуживающей организацией. |
| Если есть необходимость регулировать температурный режим в помещении | Водяной контур, подключенный к общему стояку, вы никак не отрегулируете. И если по его трубам будет течь кипяток или, напротив, холодная вода, вы ничего не исправите. Придется, как ни крути, доставать тапочки. А пленочные полы могут иметь температуру, какую вы «закажете». Регулировка осуществляется через терморегулятор. |
| Если у вас нет желания разбирать все покрытие пола для ремонта | Беда, если водяной контур под полом потек. Это не только скажется на температуре помещения, но и значительно повысит градус напряженного общения с соседями снизу. Придется поднять все покрытие в поисках течи. С пленочным полом гораздо проще: и соседи счастливы, и определить конкретный участок для ремонта очень просто. |
| Если невозможно поставить в помещении обычный радиатор | На балконе или лоджии нельзя ставить обычные батареи, это запрещено. Так что пленочный пол – логичный и простой выход. Укладываете его и используйте лоджию круглый год, хоть для хозяйственных нужд, хоть для зимнего сада и в качестве рабочего кабинета. |
Как видите, области применения пленочных систем довольно обширны. Между прочим, если у вас угловая квартира и две стены постоянно холодные, несмотря на работающее отопление – ситуацию можно подправить с помощью пленки, размещенной под стеновым покрытием.
Пленка может иметь элементы нужного вам размера, она просто разрезается на куски необходимой величины
Технические характеристики нагревательной пленки
Перед приобретением пленочного пола рекомендуется тщательно изучить предлагаемые на рынке модели, чтобы выбрать наиболее оптимальный вариант по качеству и стоимости. Для этого требуется разобраться в отличиях и технических параметрах разных вариантов.
При покупке термической пленки желательно обратить внимание на следующие характеристики:
- мощность – всегда указана из расчета на один погонный метр. Как правило, подходящим значением является 44-68 Вт;
- температура плавления – указывается 130 градусов, однако в процессе эксплуатации она не должна повышаться выше 55 градусов Цельсия;
- процент и/к излучения в общем частотном спектре – рекомендуется значение выше 95%;
- толщина материала – наиболее распространенная толщина равна 0.4 мм;
- длина и ширина пленочного полотна – в большинстве случаев 8 х 0.5 м. Определяется исходя из площади помещения.
Виды инфракрасных полов
Современные инфракрасные теплые полы выпускаются в двух вариантах – стержневом и пленочном, различающихся особенностями монтажа и дальнейшей эксплуатации.
Первый вариант представляет собой графито-серебряные стержни, собранные в виде матов. Они помещаются в медной защитной оболочке и соединяются между собой с помощью многожильных проводов. Под действием электрического тока стержни нагреваются и начинают выделять инфракрасные лучи. Такие системы поступают в продажу в виде готовых бухт или отдельными частями. Во втором случае требуется правильно выполнить соединение и подключение.
Монтаж стержневых полов выполняется в следующем порядке:
- Укладка теплоотражающей подложки, препятствующей движению ИК-лучей в сторону перекрытия.
- Стержневые маты равномерно раскатываются, соединяются в общую систему и фиксируются малярным скотчем.
- Подключение температурного датчика и терморегулятора, предварительная проверка работоспособности системы.
- Если полы работают нормально, после проверки они заливаются тонким слоем стяжки, примерно 3 см.
- При монтаже маты не должны укладываться внахлест, их следует располагать встык или на некотором расстоянии между собой.
Более простым вариантом считаются инфракрасные пленочные полы. В качестве источника и проводника тепла здесь также используется карбон, нанесенный в виде полос внутри полимерной пленки. Таким образом, обеспечивается защита нагревательных элементов с обеих сторон, и их надежная изоляция от попадания внутрь пыли и влаги. Они защищены и от механических повреждений, хотя общая толщина пленки составляет всего 4 мм. Нанесенные полоски располагаются с интервалом 1-1,5 см для равномерного прогревания поверхности.
Пленочные полы укладываются методом сухого монтажа, без использования стяжки, на теплоизолирующую подложку. Финишное покрытие стелется на пленку. Чтобы защитить линолеум или ламинат от перепадов температуры, применяется тонкая защитная пленка, размещаемая между ними и ИК-пленкой.
Самые современные пленки имеют сплошное карбоновое покрытие. В отличие от полосок, оно не напыляется, а в виде пасты раскатывается по всей поверхности сплошным слоем. Такие полы имеют более высокую стоимость, но обладают лучшей теплопроводностью из-за отсутствия так называемых мертвых зон между полосками.
Подключение пола к электропитанию
Когда вы закончили с размещением полос инфракрасной пленки, самое время заняться непосредственно подключением пленочного теплого пола к сети.
Для этого следуйте простым рекомендациям:
- Подготовьте провода с сечением не менее чем по 2,5 кв. мм, зачистите их и подведите к установленным ранее зажимам.Прикрепите провода пассатижами и заизолируйте с двух сторон, используя по два отрезка битумной изоляции;

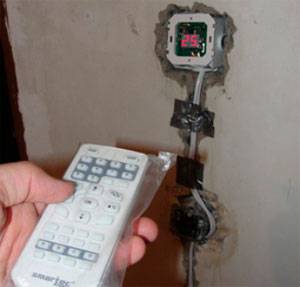

Установите терморегулятор в выбранном заранее месте. Желательно, чтобы он расположился как можно ближе к розетке;
Уложите монтажные провода под плинтус или в углубление теплоотражающего материала;
Еще раз проверьте, чтобы все срезы и соединения были тщательно заизолированы!
Воспользуйтесь вложенной в комплект инфракрасного пола схемой и подключите провода к терморегулятору в указанной последовательности;
С помощью битумной изоляции поместите датчик температуры под нагревательный элемент пола. Выберите для этого такое место, где нагрузка на прибор будет минимальной.

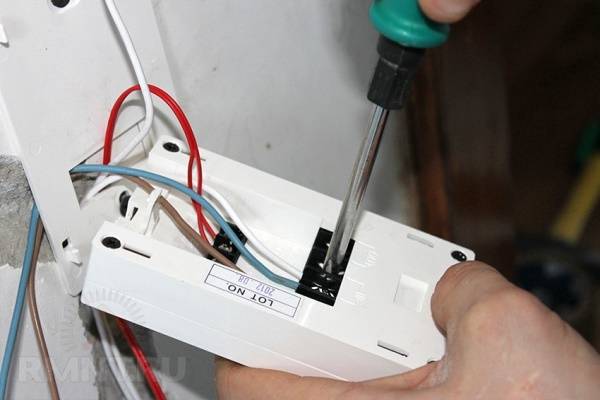

Осталось только подключить электропитание к самому терморегулятору.
На этом этапе, если вы не являетесь профессиональным электриком, лучше все же воспользоваться помощью специалиста.
Если же решите действовать самостоятельно, помните, что регуляторы мощностью свыше 2кВт следует подключать через отдельный автомат.
Чтобы протестировать конструкцию, установите температуру не более чем на 30 °С и проверьте по отдельности каждую полосу инфракрасной пленки. Если все они равномерно нагреваются, значит, теплый пол установлен правильно.
С помощью отвертки-индикатора проверьте места изоляции и подключения проводов. Искрения или нагрева здесь быть не должно.
После того, как вы убедитесь в исправности системы, накройте ее полиэтиленовой пленкой или другим подходящим защитным материалом. Все места соединения проклейте скотчем.
После этого можете приступать к установке напольного покрытия.
Какую подложку лучше выбрать и почему?
На современном рынке представлено большое количество изделий, которые применяются в качестве отражающей подстилки под тёплый пол.
Выбирая подложку под плёночный пол, не стоит руководствоваться только экономией, требуется отталкиваться от технических особенностей, характеристик помещения и материала. Рассмотрим самые эффективные и безопасные виды.
Экструдированный пенополистирол
Структура экструдированного пенополистирола — равномерно расположенные закрытые ячейки. Материал имеет низкую плотность и высокую степень влагостойкости.
Он не гнётся, поэтому часто используется как подложка под ламинат. Кроме того, обладает большой прочностью и хорошими теплоизоляционными свойствами.
Выпускается изделие в рулонах и листах. Ик плёнка стелиться прямо на данную подложку.
Лавсановая
Подложка из вспененного полиэтилена с лавсановым металлизированным слоем — изделие устойчивое к агрессивным химикатам и микроорганизмам.
Настил из лавсана стелется под плёнку, тем самым сводит к минимуму энергопотери, повышает эффективность работы пола, и в конечном итоге приводит к экономии средств.
Данный вид отражающей подложки наиболее подходящий для инфракрасных полов. Он имеет определённый показатель удельной мощности. Поэтому, при выборе лавсановой подстилки учитывается напольное покрытие, которое планируется укладывать на пол с обогревом.
Пробковая
Пробковая подложка — это натуральный материал, изготавливается из измельчённой и спрессованной древесной коры. Изделие экологически чистое и безопасное для здоровья. Стоит не дёшево, но зато прослужит долго. Выпускается в рулонах или листами.
Кроме того, пробка устойчива к деформациям (способа принимать исходную форму), обладает хорошей тепло и шумоизоляцией, проста в монтаже. Главный минус пробковой подстилки — восприимчивость к влаге
Но данный недостаток важно учитывать при обустройстве водяных полов, а для инфракрасных систем пробка вполне подходящий материал
Самоклеящаяся подложка
Самоклеящаяся подложка с одной стороны оснащена теплоотражающим фольгированным слоем, а с другой — клеевой прослойкой, с помощью которой изделие крепится к бетонной основе. Материал идеально подходит для использования на неровных и нестандартных поверхностях.
Плюсы данных подкладок — высокая звуко и гидроизоляция, и простота монтажа, в связи с возможностью изделия самоклеиться (не требуется дополнительная фиксация).
Изолон, Пенофол
Эти виды утеплителя состоят из вспененного полиэтилена. Их преимущества в том, что они одновременно выступают как отражатель, так и как теплоизолятор.
Данные подложки прочны, имеют отличные шумоизолирующие свойства, долговечны и практичны. Рекомендованы для укладки в «пирог» плёночного пола с финишным покрытием из ламината или паркетной доски.
ДВП
ДВП — плиты из волокон целлюлозы и различных добавок. Обладает повышенной жёсткостью и надёжностью, поэтому идеально подходит для укладки под плёнку с финишным покрытием из керамических плит или ламината.
Магнезитовые плиты
Магнезитовые плиты — влагостойки, с хорошей звукоизоляцией, прочны, имеют повышенную плотность. Изделие экологично, так как изготавливается из натурального сырья.
Данный вид рекомендован для монтажа в «пирог» инфракрасного пола, так как обладает достаточной плотностью, несмотря на хорошую гибкость. Поэтому, отлично выравнивает любую поверхность.
Подготовка листов
Поскольку листы продаются в рулонах, перед укладкой их нужно разрезать и должным образом готовить. Мобильный лист можно разрезать в любом месте. Желательно делать это в той зоне, которая размещается между черными полосами — нагревательными элементами. Длина одной полосы не должна превышать 10 м.
Подготовка листов, которые потом сформируют пленочный теплый пол, заключается в подключении к ним проводов. Для этого на краю медной полоски делают дыроколом отверстие. Далее между двух пленок засовывают контактную клемму. После ее фиксируют заклепкой.
Подключении к ним проводов
Закрепление последней требует использования заклёпочника или молотка. Далее нужно убедиться в прочности соединения. В конце изолируют место соединения. Для этого под место контакта и сверху ставят битумную или виниловую ленту, фиксируя ее обычной изолентой (часто этот процесс показывают в специальных видео).
Благодаря этому мобильный тёплый пол будет безопасным.
Также подготовку можно делать после того, как листы были уложены на основание. Все зависит от размеров листов. Если они малые, то этот процесс можно сделать сразу. Если же полоса длинная, то подсоединить контакты можно после. Стоит сказать, что медную полоску на месте разреза всегда изолируют.
Каждую полосу, которая образует тёплый пол, стелют так, чтобы контактные полосы были внизу. Далее расстеленные листы нужно зафиксировать. Это можно сделать с помощью скотча. Если электрический тёплый пол будет размещаться под плиткой, то его нужно зафиксировать.
Электрический тёплый пол
Это делают, используя дюбели или степлер. Закрепляющими элементами нельзя пробивать черные полосы. Скобы или дюбели должны проходить через специальные прозрачные зоны, по которым не течет электрический ток.
Рекомендовано размещать крепежные элементы так, чтобы между ними и токопроводящими частями было расстояние, равное 6 мм. К другим также относятся и серебряные электрические шины. После фиксации каждый мобильный лист подключают к общему кабелю, который нужно разместить под плинтусом. Размещенные в два ряда нагревательные электрические полосы подсоединяют параллельно. Этот способ часто демонстрируют видео, которое собрало разные отзывы.
Далее необходимо замерить сопротивление системы.
Он разный и поэтому собрал разные отзывы. К этому устройству подключают как кабель, идущий от нагревательных панелей, так и кабель датчика температуры.
Подключают как кабель
Последний нужно завести под пленку на 15-20 сантиметров и зафиксировать на теплоизоляции. Фиксация производится с помощью скотча и часто показывается в видео.
Чтобы не повредить головку термодатчика, предварительно нужно сделать углубление на черновом основании.
После систему включают, проверяют ее работу. Если пленка выделяет тепло, то все работает исправно. Далее остается расстелить пароизоляцию и уложить напольное покрытие. Если в качестве покрытия владелец хочет выбрать ковролин или линолеум, то сверху пароизоляции ставят листы фанеры. Конечно, их нужно прикрепить анкерными болтами (эта процедура часто демонстрируется в видео).
https://youtube.com/watch?v=O7e9ejRlEos
На фанеру укладывают финишный слой, который часто собирает положительные отзывы.
В ситуации укладки на тёплый слой паркета, ламината монтаж фанеры не нужен.
Покрытие ставят сверху пароизоляции
Покрытие ставят сверху пароизоляции.
Какая система экономичнее?
Для определения экономичности учитывают, как применяется система. Если комната отапливается только при помощи пленочного пола, расход энергии больше, чем у кабельного электрического обогреваемого пола, почти вполовину.
Большим недостатком считается следующее: после отключения отопления помещение остывает быстро, практически сразу. Если сравнивать по данному параметру ИК пол с кабельным, то последний намного экономичнее.
Кабель, покрытый стяжкой
После отключения кабельной конструкции помещение сразу не остывает, так как стяжка во время работы аккумулирует в себе тепло, а после отключения источника энергии отдает его.
Принцип работы инфракрасного тёплого пола
Главный принцип работы инфракрасных полов состоит в передаче тепловой энергии от теплоносителя окружающему пространству при помощи ИК-излучения. В продажу данная обогревательная система поступает в виде рулонов полиэстеровой плёнки, шириной от 0,5 до 1 метра. Основной «рабочий орган» – карбоново-графитные полупроводниковые полосы, заключённые между двумя слоями гибкой пластиковой плёнки.
Наносится карбон на плёнку в виде параллельных полос, соединяемых между собой металлизированной сеткой из меди, с серебряным покрытием. Снаружи вся система закрывается вторым слоем пластиковой плёнки, исполняющей защитную функцию. Она предотвращает попадание влаги на элементы, находящиеся под напряжением, защищает от пробоев и делает тёплые полы пожаробезопасными. Все полосы подсоединяются к единым токопроводящим выходам, через которые и производится подача электричества при включении тёплого пола в сеть.
Весь процесс работы выглядит следующим образом:
- При прохождении тока сквозь полупроводящие карбоновые полосы, он разогревает их.
- Полосы, в свою очередь, начинают излучать в окружающее пространство тепловые волны в инфракрасном спектре.
- ИК-излучение нагревает окружающие предметы, падая на них. Это, прежде всего, напольное покрытие: кафельная плитка, ламинат, паркет.
- От нагретых предметов тепло передаётся окружающему пространству, в результате чего разогревается воздух в помещении, создавая комфортный микроклимат.
При необходимости тёплые плёночные полы можно интегрировать в систему «умный дом». Для этого потребуется соединить его с электросетью при помощи смарт-розетки, подключённой к центральному хабу управления, либо к умному термостату. В этом случае обогревательная система будет включаться в соответствии с заложенным сценарием, поддерживая заданную температуру в комнате. А также, при помощи блока управления «умным домом» и смарт-розетки, владелец сможет удалённо контролировать работу тёплого пола, отслеживая температуру, и при необходимости включая или отключая его.
Марки и лучшие производители
Выбор инфракрасного пола в виде пленки на рынке довольно широк. Стоимость зависит от количества пленки, а также от ее качества, известности бренда и комплектации.
Варианты очень разнообразны – от пленки европейского производства, которая комплектуется всем необходимым вплоть до саморегулирующейся системы и антиискровой сетки до недорогих китайских аналогов. В целом же специалисты отмечают, что это не самый дешевый способ устройства теплого пола по сравнению с другими вариантами.
Популярная корейская марка HeatPlus, мощность которой варьируется в пределах 150-220 Вт на кв.м., успешно используется для монтажа в помещениях с повышенным уровнем теплопотерь (балконы, лоджии, подвалы, тамбуры и т.п.). При желании пленку можно уложить даже на стены или потолок. Ширина пленки в зависимости от вида составляет 0,5, 0,8 или 1 метр. Материал снабжен надежной антиискровой многослойной защитой. Гарантии производителя – 15 лет.
Корейский бренд Caleo Gold исключительно популярен и считается довольно дорогим вариантом теплого пола. Материал с мощностью 170 или 230 Вт на кв.м. (последний рекомендован для холодных помещений) снабжен антиискровой сеткой, обладает саморегулирующим эффектом. Гарантийные обязательства производителя составляют 15 лет.
Еще один корейский бренд – RexVa – отличается повышенным уровнем безопасности и устойчивости к поломкам благодаря специальной антиискровой сетке. Этот материал демонстрирует способность противостоять скачкам напряжения в сети. Ширина пленки составляет 0,5 м, а мощность достигает 150 Вт на кв. м. Гарантия, как и для других корейских брендов, составляет 15 лет.
Инфракрасный пол от производителя Okondol (Корея) может нагреваться до 50 градусов, поставляется пленка шириной 0,5 или 1 метр. Производитель гарантирует безупречную работу системы в течение 50 лет, разумеется, при соблюдении рекомендаций по монтажу и эксплуатации.
Помимо упомянутых марок на рынке предлагают инфракрасную пленку Calorique, PowerFilm, УНОСИ, IN-TERMA, SkySun и другие.
Полезные рекомендации по выбору подходящей инфракрасной пленки можно найти на следующем видео:
https://youtube.com/watch?v=YuUaj1DzMx0%23t%3D40
Преимущества инфракрасного подогрева полов
По сравнению с водяным или электрическим нагревом полов, специалисты отмечают следующие плюсы ИК систем отопления:
- Тонкая толщина и малый вес;
- Установка в любых помещениях (водяные запрещены в многоквартирных домах);
- Монтаж под все типы напольных покрытий;
- Экономия места и высоты (кабеля повышают пол примерно на 5 см, водяные конструкции до 20 см);
- Укороченное время нагрева, быстрое регулирование температуры – за секунды;
- Однородное распределение тепла, так как нагревательные элементы размещены близко друг к другу;
- Гибкая, прочная и надежная конструкция;
- Секционная работа элементов, если одна группа выходит из строя, остальные продолжают греть;
- Несложная установка, разбор и переустановка в другое место;
- Отсутствие обслуживания, инструменты и монтаж дешевле, легко разобраться как установить своими руками;
- Возможность полной замены центрального отопления в теплых странах;
- Долговечность. Лучшие производители гарантируют длительный срок службы, до 50 лет;
- Нагревание поверхности пола, а не воздуха, в помещении легко дышать;
- ИК излучение не образует пыли, конденсата и плесени, не генерирует статическое электричество;
- Инфракрасные волны как солнечные лучи, не вредят организму, а приносит пользу здоровью.
Последний пункт интересует многих. Известно, что солнце в чрезмерных дозах опасно, вызывает тепловые удары с тяжелой симптоматикой. Так на человека действуют коротковолновые лучи.
В системе инфракрасного отопления длина волны продолжительная, равномерная и постоянная. Такое воздействие на организм мягче, положительно влияет на психоэмоциональное состояние. Ионизация воздуха, отсутствие конденсации и пыли, улучшают «климат» в домашних условиях, делают его приятнее. Людям с проблемами дыхания комфортнее дышать, но надо понимать, что болезни не исчезнут. Это просто теплый пол, ошибочно считать его источником здоровья.
Под какие покрытия используется
Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.
Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:
Вариант 1
- Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
- Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
- Настилка матов индукционных нагревателей, монтаж электросхемы.
- Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
- Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
- Установка демпферной ленты по периметру стен.
- Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
- По готовности стяжки – укладка плитки по стандартной технологии.
Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.
Вариант 2
После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.
Преимущества и недостатки
Из-за инфракрасного излучения рассматриваемые пленочные теплые полы окружены множеством слухов и мифов. Причем большинство из них не имеют никакого отношения к реальности. У системы отопления в виде карбоновой ИК пленки есть свои неоспоримые плюсы, а также имеются свои несомненные минусы. Оценивать их стоит вдумчиво, отбросив предвзятость и ошибочные оценки.
Плюсы многочисленны и правдивы, но есть ряд нюансов. Полувековой срок службы на практике никем еще не проверен. Его заявляют производители, однако столько времени с появления на рынке ИК систем обогрева еще не прошло.
Преимущества теплых полов
При этом практика показывает, что часть нагревательных элементов на пленке при интенсивной эксплуатации постепенно перегорает. В результате «пол» не перестает греть, но понемногу теряет свою эффективность.
С КПД под 100% также есть тонкость.
Нагревательная пленка действительно практически всю электрическую энергию преобразует в инфракрасные лучи, разогревающие потом поверхности, на которые данное излучение попадает. Однако чтобы добраться до предметов мебели и кожи человека, ИК-лучам еще надо пройти пирог напольного покрытия. А как раз в нем часть энергии и теряется. Причем чем толще финиш, тем больше снижается КПД.
В сравнении с иными электрическими обогревателями инфракрасный теплый пол более экономичен и выгоден с точки зрения снижения потребления электричества. Однако если сравнивать его с отоплением на газу или дровах, то ИК-пленка по затратам на «топливо» всем сильно проигрывает. Плюс она еще и выходит зачастую дороже этих альтернатив при оценке необходимого оборудования из расчета на квадратный метр комнаты.
Элементы ИК пленки
Оценка
Вокруг теплых полов сложилось (вернее, было искусственно создано маркетологами производителей и продавцов) много мифов. Сегодня мы постараемся развеять некоторые из них. Однако начать стоит с заявлений, соответствующих действительности.
Факты
Пленочный теплый пол предельно прост в монтаже. Он не требует укладки в стяжку: нагреватели монтируются непосредственно под чистовое покрытие пола (ламинат, линолеум или паркет);
Греющая пленка укладывается перед монтажом чистового напольного покрытия
- Как и любой другой теплый пол, пленочный создает ни с чем несравнимое ощущение комфорта. Ходить по полу с подогревом приятно, а играющий на нем ребенок никогда не простудится;
- Воздух в помещении остается абсолютно свежим, и кислород в нем не выгорает, благодаря процессам тления пыли на высокотемпературных источниках тепла. Просто-напросто, ввиду отсутствия таковых;
Отопление теплым полом исключает сильный нагрев и выгорание кислорода
- Наряду с прочими теплыми полами ИК-пленка обеспечивает определенную экономию электроэнергии. Экономия достигается за счет оптимального распределения тепла: максимальная температура на уровне пола, а под потолком воздух нагрет слабее всего.
- Поскольку современные потомки Патрицианки имеют обыкновение ходить именно по полу, относительная прохлада в верхней части помещения лишь сокращает бесполезную утечку тепла через стены и перекрытия;
Температура в помещении при конвекционном и внутрипольном отоплении
Мифы
Ряд утверждений продавцов представляют собой, цитируя незабвенного Михаила Булгакова: «Случай так называемого вранья».
Опровержение: источником инфракрасного излучения является поверхность напольного покрытия. При этом длина волны зависит только от его температуры (чем она выше, тем короче излучаемые волны): водяной, инфракрасный или электрический теплый пол не дают никаких преимуществ на фоне конкурентов. В любом случае пол с температурой не выше 40 градусов излучает преимущественно в длинноволновой части ИК-диапазона.
Структура солнечного спектра с указанием длины волны. Как видите, солнце почти не излучает в коротковолновом ИК-диапазоне
Утверждение: пленочный теплый пол обеспечивает максимальную экономию электроэнергии, снабжая ваш дом дешевым теплом. При этом размер экономии относительно радиаторного отопления в фантазиях продавцов варьируется от 30-40 до 200-300%.
Опровержение:
Цель работы любой отопительной системы — компенсировать теплопотери здания через перекрытия и стены;
Структура теплопотерь в жилом доме
- Теплопотери зависят от качества утепления ограждающих конструкций и от дельты между средней (подчеркиваем, средней!) температуры в помещении и температуры воздуха на улице. Они обратно пропорциональны термическому сопротивлению конструкций дома и прямо пропорциональны перепаду температуры;
- Отопление теплым полом позволяет снизить среднюю температуру в доме с сохранением субъективного комфорта на 4-6 градусов. При +8°С (температура включения отопления) на улице уменьшение средней температуры в доме с 26 до 20°С даст 1,5-кратную экономию электроэнергии ((26-8)/(20-8)=1,5). А вот при уличной температуре в -30°С разница уменьшится до 12% ((26 — -30)/(20 — -30)=1,12).
Чем холоднее на улице, тем меньше выгода от отопления теплым полом
- Утверждение: пленочный теплый пол абсолютно безопасен.
- Опровержение: изоляция контактных клемм и токоведущих дорожек пленочных нагревателей выполняется битумными накладками, которые часто отстают от лавсана. Если залить нагреватель большим количеством воды, он превратится в разновидность электрического стула для любого человека, вставшего в лужу.
Уложенный на греющую пленку полиэтилен защитит ее от протечек
