Как называется отвёртка для проверки напряжения: типы отвёрток-индикаторов

Использование указателей напряжения

Применение отверток индикаторов предоставляет возможность найти фазный провод, ноль и землю в розетках, выключателях, осветительных приборах, убедиться в наличии напряжения в электрической сети, выявить пробои напряжения на корпус бытовой техники, а также обнаружить проводку в стенах под плиткой или слоем штукатурки с финишным отделочным покрытием. Работа с тестерами начинается после их проверки. Испытание выполняется на участке с напряжением. О его наличии в сети укажет световой сигнал неоновой или светодиодной индикаторной лампы. После проверки пригодности прибора осуществляется устранение поломок и неисправностей электрических сетей, бытовой техники, осветительных приборов. К основным видам работ с применением тестеров напряжения, относятся:

1. Поиск фазы и ноля необходим при отсутствии маркировки электрических проводов. Работа начинается с отключения автомата на вводном щитке, от которого происходит питание электросети на месте проверки. После зачистки проверяемых проводов и последующего разведения их друг от друга на безопасное расстояние, исключающее возможность короткого замыкания или поражение человека электрическим током, приступают к идентификации фазного кабеля. Если после включения электрического тока и прикосновения индикатора напряжения к зачищенному концу провода будет гореть лампа, то этот проводник является фазным. Второй провод — это нуль. В случае, если индикаторная лампа не горит, то, значит, первый проводник без напряжения. Второй провод можно считать фазой, в чем обязательно надо убедится с помощью индикатора.
2. Определение утечки напряжения на корпус электрического прибора предусматривает простое прикосновение жала индикаторной отвертки к металлической (неокрашенной) его части. Появление светящейся лампы на индикаторе после включения бытовой техники в сеть указывает на наличие фазы на корпусе прибора, а также необходимость срочного устранения этой проблемы. Яркое свечение индикаторной отвертки свидетельствует о прямом контакте фазной жилы кабеля с корпусом электроприбора, прикосновение к которому может стать причиной поражения электрическим током.
3. Проверка качества проводимости цепи осуществляется путем прикосновения зачищенных от изоляции концов провода к жалу и пальцевому контакту индикатора. Звуковой сигнал или светящаяся лампа показывает на отсутствие проблем с целостностью проводника.
4. Выявление скрытой проводки в стенах основано на появлении светового или звукового сигнала индикатора напряжения в зоне электромагнитного поля, создаваемого кабелем, подключенным к питанию сети. Его границы будут определяться путем медленного передвижения индикаторной отвертки по стене в разных направлениях.Срабатывание звукового или светового сигнала указывает на месторасположение токопроводящей проводки под слоем штукатурки, финишного отделочного покрытия.
5. Нахождение обрыва проводов основано на прекращении функционирования отверток индикаторов. В местах повреждения пробник напряжения не будет светиться, издавать звуковые сигналы. Его работа будет остановлена. Применение индикаторных отверток является обязательным условием при проведении ремонтных работ, связанных с напряжением. Правильное их использование является залогом безопасности, исключающим риск поражения электрическим током.

{SOURCE}

Предложения от производителей

Теперь перейдём к тому, что можно встретить на полках специализированных магазинов касательно рассматриваемого типа инструментов:

Модель «ОП-1 ИЭК»:

Параметр	Описание
Масса	60 г
Страна-изготовитель	Китайская Народная Республика
Напряжение переменного типа	При осуществлении контактного тестирования – 70-250 В; При осуществлении бесконтактного тестирования – 70-600 В
Определение полярности при постоянном токе	1,5-36 В
Тестирование цепи на наличие обрывов	0-50 МОм
Индикация напряжения	5 мВт/см2
Стоимость	70 рублей

Образец модели «ОП-1 ИЭК»

Модель «ОП-2Э ИЭК»:

Параметр	Описание
Масса	60 г
Страна-изготовитель	Китайская Народная Республика
Напряжение переменного типа	При осуществлении контактного тестирования – 70-250 В; При осуществлении бесконтактного тестирования – 70-10000 В
Определение полярности при постоянном токе	1,2-36 В
Тестирование цепи на наличие обрывов	«О» – 0-5 МОм; «L» – 0-50 МОм; «Н» – 0-100 МОм
Индикация напряжения	«L» – 5 мВт/см2; «Н» – 2 мВт/см2
Стоимость	210 рублей

Образец модели «ОП-2Э ИЭК»

Модель «Ресанта 6878-28NS»:

Параметр	Описание
Страна-изготовитель	Китайская Народная Республика
Масса	40 г
Тип жала	Плоский
Материал	Сталь
Измеряемое напряжение	12-220 В
Материал ручки	Пластмасса
Длина	18 см
Ширина	6,5 см
Толщина	1,5 см
Стоимость	135 рублей

Образец модели «Ресанта 6878-28NS»

Модель с дисплеем из жидких кристаллов «SANTOOL 12-220В»:

Параметр	Описание
Страна-изготовитель	Китайская Народная Республика
Масса	10 г
Тип жала	Slotted (SL)
Материал	Сталь
Измеряемое напряжение	12-220 В
Материал ручки	Пластмасса
Длина	18,5 см
Ширина	6,5 см
Толщина	2 см
Стоимость	125 рублей

Образец модели с дисплеем из жидких кристаллов «SANTOOL 12-220В»

Модель «STAYER MASTER 45290»:

Параметр	Описание
Страна-изготовитель	Китайская Народная Республика
Страна бренда	Германия
Масса	20 г
Тип жала	Slotted (SL)
Материал	Сталь
Измеряемое напряжение	12-220 В
Материал ручки	Пластмасса
Длина	12,5 см
Стоимость	160 рублей

Образец модели «STAYER MASTER 45290»

Модель «Vorel 65233»:

Параметр	Описание
Длина	14 см
Замеряемое напряжение	125-250 В
Масса	18 г
Стоимость	30 рублей

Образец модели «Vorel 65233»

Модель «MEET MS-18»:

Параметр	Описание
Рабочая температура	От -10 до +50 градусов Цельсия
Рабочая частота	От 50 до 500 Гц
Страна-изготовитель	Китайская Народная Республика
Напряжение переменного типа	При осуществлении контактного тестирования – 70-250 В; При осуществлении бесконтактного тестирования – 70-600 В
Определение полярности при постоянном токе	1,5-36 В
Тестирование цепи на наличие обрывов	0-5 МОм
Индикация напряжения	5 мВт/см2
Стоимость	80 рублей

Образец модели «MEET MS-18»

Модель «УНО»:

Параметр	Описание
Масса	30 г
Тестируемое напряжение	110-500 В
Максимальное значение допустимого электрического тока	0,6 мА
Тип индикации	Визуальный
Длина	14 см
Ширина	1,9 см
Толщина	1,9 см
Стоимость	150 рублей

Образец модели «УНО»

Разновидности

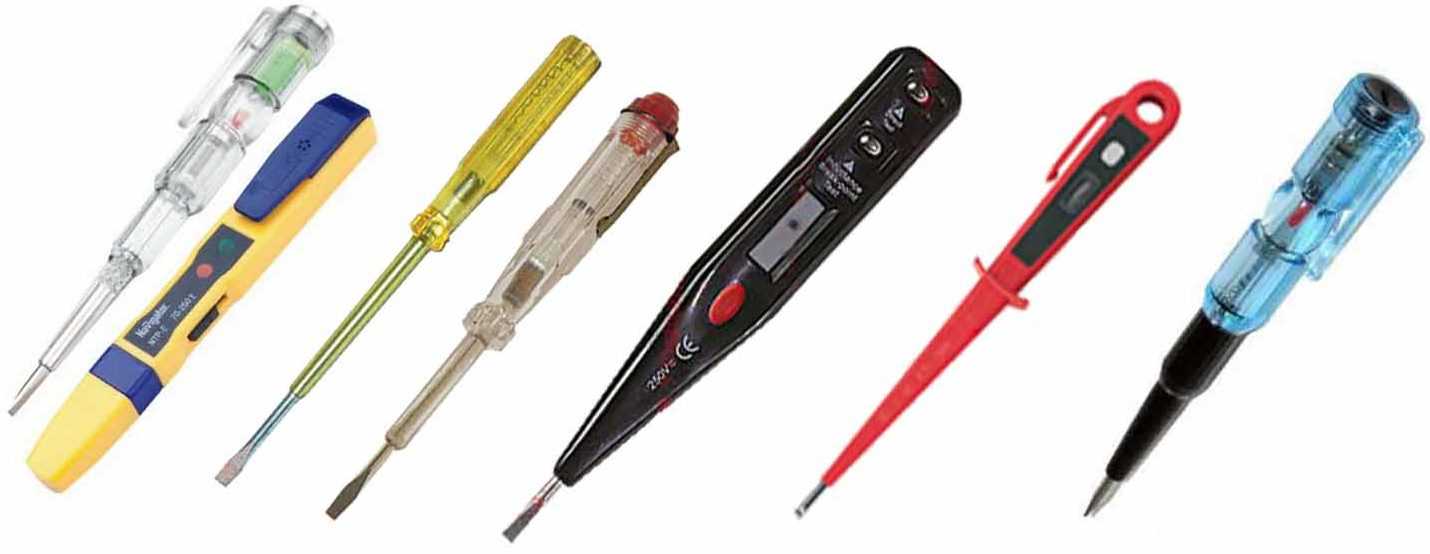

В магазинах электротоваров продаются несколько разновидностей однополюсных приборов: простая отвертка с индикатором (неоновая лампа), отвертка с элементом питания, многофункциональная отвертка-пробник. Они отличаются своими возможностями и способом подачи сигнала (световой или звуковой):

1. Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Параметры выбора

Как пользоваться индикаторной отверткой и что она может, вы уже знаете. Теперь надо узнать, как выбрать подходящую модель. Даже самая сложная индикаторная отвертка стоит не более 12-15$ (это европейских производителей, «китайцы» раза в три дешевле). Обычную можно купить вообще рублей за 20 (порядка 25 центов). Несмотря на это, выбирать ее тоже надо с умом. В хозяйстве лучше всего иметь две модели: обычную — как детектор фазы, и со светодиодом контактного типа — для прозвонки и определения целостности проводов. Более «навороченные» модели требуют постоянной практики, иначе вы просто забудете что и как делать. А читать каждый раз мануал — не самый лучший вариант.

Внешне очень похожи, но функциональность может сильно отличаться

Даже если вы определились с типом индикаторной отвертки, которую ходите приобрести, надо выбирать ее по определенным параметрам:

• Для какого напряжения.
  • Если измерения надо проводить для однофазной сети, диапазон измерений должен быть 70-250 В или 100-250 В.
  • Для трехфазных сетей есть модели, которые могут измерять напряжение до 400 В.
  • Для низковольтных тоже свои модели — В.
• Длина индикаторной отвертки. По размерам они могут быть в двух вариантах: около 12 см и 18-19 см. Первыми удобно работать там, где мало места. Например, в электрошкафу. Вторыми удобнее «доставать» находящиеся вдалеке контакты или провода.

Вот, собственно, и все параметры. Выбор не так уж и сложен. Главное — не забывайте: перед тем как пользоваться индикаторной отверткой, обязательно проверять ее работоспособность и соблюдайте правили электробезопасности при работе.

Назначение индикаторной отвертки

Чтобы понять, как пользоваться подобным инструментом, необходимо знать порядок подачи тока. Все провода, которые имеются в доме/квартире, запитываются от общего электрического щита, распределяющего напряжение по всем помещениям дома. Ток перемещается по фазовым проводам, которые постоянно находятся под напряжением. Возврат его к распределительному щиту осуществляется по нулевым проводам (массе). В то время¸ когда электроприбор отключен, провод массы опасности не представляет.

Устройство индикаторной отвертки.

Для того чтобы понять, какой провод выполняет функцию фазы, а который – массы, применяется тестер или индикаторная отвертка.

Перед началом работ с проводами или всей проводкой необходимо понять, что такое тестер отвертка, как пользоваться ей и в исправном ли состоянии она находится. Для этого необходимо выполнить проверку тестера на подключенном источнике питания. Таким пробником может служить обычная розетка, которая находится в исправном состоянии. В эту розетку надо вставить жало тестер отвертки, и если лампочка-индикатор не загорелась, то инструмент требуется заменить. Во время проведения проверки к рабочему хвостовику/жалу тестера ни в коем случае нельзя прикасаться.

Для того чтобы не допустить повреждения отвертки, в обычном режиме ей не пользуются. Поскольку хвостовик такой отвертки сделан из мягких сплавов, отворачивать и заворачивать различные винтовые соединений таким инструментом нельзя.

Принцип действия индикаторной отвертки

Что измеряет вольтметр и как им пользоваться

Самая простая отвертка индикатор работает следующим образом:

1. При контакте жала с фазным проводом (плюсовой клеммой аккумулятора) по нему начинает протекать электрический ток;
2. После жала ток проходит через резистор с сопротивлением 1 мОм. Сила проходящего тока при этом снижается до значения, безопасного для человеческого организма.
3. Минуя резистор, ток проходит через неоновую лампу, вызывая свечение закачанного внутрь газа;
4. Остатки тока уходят через тело использующего его человека в землю.

Таким образом, весь процесс определения наличия тока на отдельном участке цепи занимает несколько секунд.

Применение инструмента

Существует несколько основных работ, которые позволяет выполнить подобная отвертка. Чаще всего применяется она для проверки работоспособности розеток и выключателей. Также очень часто она позволяет выполнить проверку исправного состояния различных удлинителей совершенно безопасно.

Более того, проверять таким фазоопределителем можно не только наличие фазового напряжения, но наличие заземления. Чтобы осуществить подобную проверку, необходимо рабочим жалом инструмента прикоснуться к контакту фазы розетки. Такой контакт выполняется в виде медной полоски, которая располагается рядом с входными отверстиями для вилки.

Индикаторная отвертка используется для проверки работоспособности выключателей и розеток.

Если загорание светового элемента не произошло, значит, заземление работает. Противоположная ситуация говорит о том, что заземление «пробито», следовательно, необходимо выполнить проверку всей электропроводки.

Очень часто с помощью ручного тестера можно определить фазу на люстре или других световых приборах. Фазовые токи должны находиться на внутренних контактах и ни в коем случае не на резьбе. Если возникла обратная ситуация, то пользоваться таким световым прибором нельзя, чтобы избежать замыкания всей проводки.

Проверка подачи тока в подобной ситуации должна выполняться крайне осторожно, поскольку одновременное касание обоих контактов приведет к возникновению короткого замыкания всей цепи. Также подобные отвертки можно применять тогда, когда наблюдается потеря напряжения в сети, которая может происходить вследствие переходов лишних токов на любой бытовой прибор

В этом случае необходимо подключить этот прибор и установить на его корпус жало прибора. Тусклое свечение светового диода будет свидетельствовать о присутствии утечки. Если же, наоборот, свет стал намного ярче обычного, значит наблюдается прямое подключение фазы на корпус. В обоих таких случаях световой прибор следует немедленно отключить и подвергнуть его ремонту

Также подобные отвертки можно применять тогда, когда наблюдается потеря напряжения в сети, которая может происходить вследствие переходов лишних токов на любой бытовой прибор. В этом случае необходимо подключить этот прибор и установить на его корпус жало прибора. Тусклое свечение светового диода будет свидетельствовать о присутствии утечки. Если же, наоборот, свет стал намного ярче обычного, значит наблюдается прямое подключение фазы на корпус. В обоих таких случаях световой прибор следует немедленно отключить и подвергнуть его ремонту.

Пользуемся мы таким инструментом в повседневной жизни не очень часто, но возникают моменты, когда его наличие просто необходимо.

Поскольку любые неосторожные движения при работе с электричеством могут привести к печальным последствиям.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Разновидности приборов и их особенности

Индикаторная отвертка состоит из металлического жала, пластикового корпуса и контакта на рукоятке, проводящего ток. Корпус оснащен световым индикатором светодиодного и неонового типа. Кроме того, в корпус вмонтирован ограничивающий резистор. Существует несколько видов индикаторных отверток. Далее мы рассмотрим каждую из них по отдельности.

Без батареек

Самая простая отвертка. Ток в ней проходит через жало, поступает в ограничивающий резистор и неоновый индикатор. В конечном счете ток замыкается на человеке. Если не зажать металлический контакт, расположенный на рукоятке, то токопроводящая цепь не замкнется.

Преимущества:

• Простота конструкции.
• Доступная цена.
• Нет необходимости осуществлять замену элементов питания.

Недостатки:

• Этим устройством нельзя определить наличие обрыва токопроводящей цепи.
• Уровень подсветки неоновой лампы довольно слабый, вследствие чего выполнить проверку напряжения менее 60 В невозможно.

На батарейках

Отвертка, работающая от батареек, имеет яркую светодиодную подсветку. Чтобы проверить наличие тока, нужно просто коснуться жалом провода. Нет необходимости прикасаться к металлическому контакту.

С ее помощью определяется обрыв проводки. Для этого зажимается металлический контакт, при этом жалом нужно дотронуться до обесточенного провода. Свободной рукой следует дотронуться до второго конца провода. Если провод цел, то подсветка загорится, и наоборот.

Индикаторную отвертку этого типа можно использовать для поиска проводов под напряжением, находящихся неглубоко в стене или на поверхности. Так, вам нужно взяться рукой за жало, а рукояткой вести вдоль стены или проводов. Если светодиод загорается, то ток в проводах имеется, и наоборот

Это очень важно при проведении ремонтных работ, когда нужно пробить стену, а в ней скрыты электрические провода. Поэтому обязательно проверьте наличие проводки в стене

С дисплеем

Такая отвертка появилась на рынке сравнительно недавно. В нее встроен ЖК-дисплей, который показывает величину напряжения в электрической сети, а также звуковая сигнализация. На отвертке с дисплеем даже можно переключать режимы работы. Благодаря этому устройство может отчасти выполнять функцию тестера.

Недостатки:

• Специалисты утверждают, что для полноценных измерений такая новомодная отвертка не очень удобна.
• Для проведения тестов все-равно лучше использовать обычный тестер.
• Высокая стоимость.

Принцип действия индикаторной отвертки

Универсальная, доступная для любого потребителя отвертка индикатор, предназначена для выявления наличия или отсутствия переменного напряжения. Главное ее отличие от обычной отвертки – наличие встроенного индикаторного элемента в полости ручки. Кончик пробника (щуп) служит своеобразным проводником (контактной частью). Простые модели оснащены неоновыми лампочками.

Принцип работы стандартной индикаторной отвертки основывается на проведении тока через кончик (жало) и резистор на контакт неоновой либо светодиодной лампочки, вследствие чего она загорается. При выходе прибора из строя необходимо заменить батарейки либо непосредственно сам тестер (в случае его поломки).

https://youtube.com/watch?v=hdNNpnTrS2g

Бесконтактные указатели напряжения

Бесконтактные индикаторы напряжения по своей конфигурации также являются своеобразной отвёрткой. В них используются более мощные источники питания, по сравнению с батарейками предыдущих моделей. Отличительной чертой является пластиковое жало вместо металлического щупа.

Разность потенциалов обнаруживается без соприкосновения с токоведущими частями, исключительно по наведенным электромагнитным полям. Эта модель не относится к измерительным и позволяет лишь определить наличие разности потенциалов. Для работы с различными источниками напряжения существует несколько рабочих режимов с соответствующей чувствительностью.

При выполнении измерений активная бесконтактная отвертка может не контактировать напрямую с объектом. Сигналы подаются мигающими светодиодами, в некоторых моделях они дополняются звуковой сигнализацией. Эти приборы используются в основном для поиска проводов, находящихся под напряжением, проложенных в кабель-каналах или внутри стены.

Еще одна функция бесконтактного тестера заключается в поиске любых металлических предметов, находящихся в стене. Это могут быть старые неиспользуемые провода, арматура и другие детали. Однако из-за низкой чувствительности таких отверток, в большинстве случаев получаются неточные результаты.
