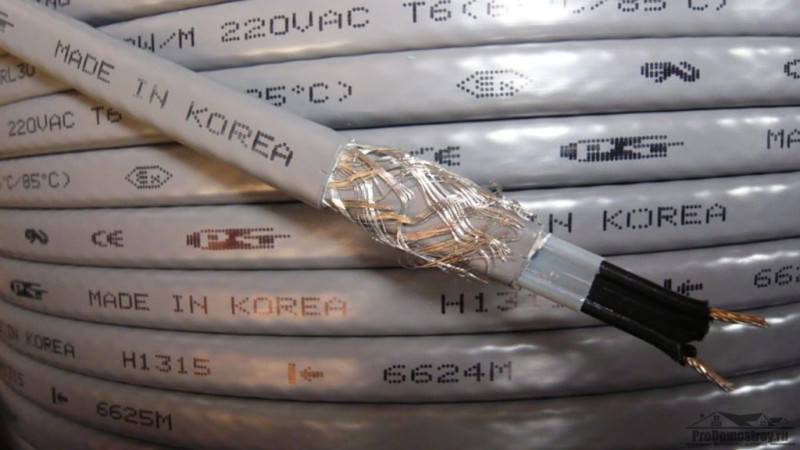

Саморегулируемый кабель
Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:
Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;
Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи
Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%
В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.
Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции
Если на кабеле имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции
В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:
- В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
- Устойчивость к перепадам напряжения;
- Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
- Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
- При перехлестном монтаже нет риска перегрева и выхода из строя;
- Саморегулируемый проводник практически не нуждается в обслуживании;
- Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
- Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
- При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
- Нет нужды использовать терморегулятор;
- Длительный срок эксплуатации – 30-40 лет.
К недостаткам можно отнести:
- Высокую стоимость;
- Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.
Мощность и продолжительность работы
Мощность греющего кабеля измеряется в ваттах на погонный метр в час. Этот показатель различается у резистивных и саморегулирующих моделях. При напряжении 220-240 вольт и максимальной температуре 90 ºС средняя мощность магистрали составляет 18 ватт. Нетрудно рассчитать, сколько потребуется электроэнергии для подогрева трубопровода длиной 15 м (а именно такое должно быть минимальное расстояние от дома до септика).
Срок службы
Долговечность кабеля зависит от применяемых при его изготовлении материалов и интенсивности эксплуатации.
Оказывает влияние на срок службы изделий правильность их установки и оказываемое механическое воздействие при сезонных подвижках грунта. Наиболее известные производители из стран Азии и Европы дают на свою продукцию 5 лет гарантии. При этом, расчетный срок эксплуатации составляет 15-20 лет.
Как подобрать правильный кабель?
При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.
При этом необходимо учесть такие параметры, как:
- назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
- материал, из которого выполнена канализация;
- диаметр трубопровода;
- особенности участка, который предполагается обогревать;
- характеристика используемого теплоизоляционного материала.
На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.
Расчетная формула выглядит так:
Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса
Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.
Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.
С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.
На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.
Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)
Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.
Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.
Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.
Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя
Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.
Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.
При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы
Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.
Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.
Критерии выбора
Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку
При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант
Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным
Поэтому выбрать такой вариант будет правильным решением
Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.
Подробнее об оплетке вы можете узнать из видео:
Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.
Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!
Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м
Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания
Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра
Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.
Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:
- диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
- 25-40 мм — 16 Вт/м;
- 40–60 мм — 24 Вт/м;
- 60–80 мм — 30 Вт/м;
- >80 мм — 40 Вт/м.
Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии
Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto
Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)
Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).
Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!
Особенности эксплуатации септика «Топас» зимой
При показателях термометра выше -20º, поступлении в станцию более 20 % рекомендуемого объема хозяйственно-бытовых стоков, необходимость утеплять септик на зиму исключена. Резервуар септика «Топас» изготовлен из прочного полипропилена, обладающий низкой способностью теплопередачи. Внутри корпуса предусмотрен собственный источник теплоэнергии — аэробные бактерии, выделяющие тепло в процессе переработки отходов. Крышка септика дополнительно оснащена пенополистиролом — надежной, современной изоляцией.
В местностях с суровым климатом высока вероятность промерзания септика «Топас». Наиболее чувствительны снижению температуры приборы внутри резервуара — компрессоры, насос. Заметное охлаждение воздуха провоцирует перегрузку оборудования, выход из строя. Стоит предпринять меры по защите ЛОС «Топас» от морозов. При показаниях термометра ниже -15º, не стоит открывать крышку агрегата без острой необходимости.
Принцип работы греющего кабеля
Подобные кабели представлены жильным проводом, нагрев которого обеспечивает электрический ток в момент поступления к нему. В дальнейшем тепло начинает распространяться во всех направлениях, в результате чего лед превращается в воду. С внешней стороны защиту подобному кабель обеспечивает бесшовная изоляция. К нагревательному проводу подведен электрический кабель, для крепления которых применяется лазерная спайка. Причем конец последнего имеет штепсельную вилку. Для обеспечения работы необходимо, чтобы вилка была подключена к бытовой электросети.
Если исходить из такого параметра, как вариант регулирования подогрева, то все греющие провода могут быть классифицированы на два типа:
- резистивные;
- саморегулирующиеся.
Причем каждый из них может использоваться для подогрева воды. В то же время они имеют свои особенности.
Резистивный греющий кабель
Его отличает наличие сопротивления, величина которого все время остается неизменной. При подключении подобного кабеля образование тепла происходит без перерыва в строго заданном температурном диапазоне, который обычно составляет от 5 до 13 градусов Цельсия. Его применение позволяет в любой момент времени эффективно защищать трубы ото льда, который никогда не остается в твердом состоянии в зимний период.
Саморегулирующийся греющий кабель
Для подобного кабеля характерен более сложный принцип работы. Он отличается наличием динамического сопротивления, величина которого может повышаться либо уменьшаться в зависимости от температуры воды. Таким образом тепло начинает выделяться в большем или меньшем количестве. Именно за счет наличия саморегулирующегося механизма работы у такого кабеля исключается его перегрев, а также перегорание.

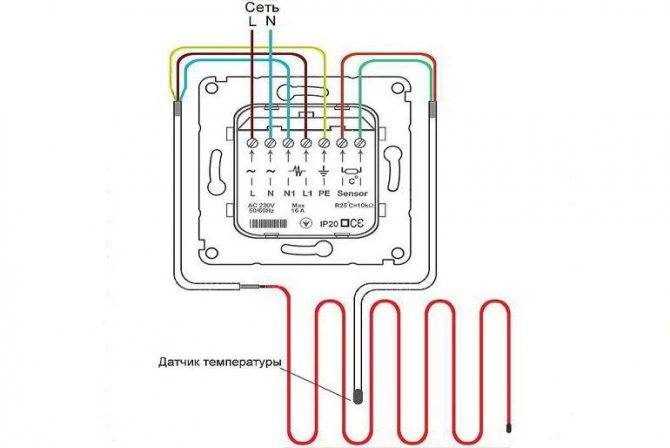

Термореле
Чтобы кабель успешно справлялся со своей задачей, обычно он применяется с дополнительными устройствами. Таковым является термореле с термодатчиком, основное назначение которого заключается в автоматическом включении в случае снижения температуры. Другой его функцией выступает отключение кабеля, что происходит в тот момент, когда температура поднимается до верхнего допустимого значения.
Для обеспечения устойчивости функционирования подобного устройства важно грамотно выбрать место для установки термодатчика. Недопустимым местом для этого элемента является участок рядом с греющим кабелем
Рекомендуется выбирать для размещения датчика зону с противоположной стороны трубы. Необходимо иметь в виду, что использование этого обогрева в сочетании с термореле может привести к уменьшению эксплуатационного ресурса первого. Способствующему этому фактором выступает увеличение расходования ресурса ввиду частого включения и выключения подогрева.
Разновидности нагревательного кабеля
Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.
Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).
Тип #1 – резистивный
Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.
В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.
Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента
При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:
Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад
Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.
Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения
Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.
Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.
Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы
Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.
Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.
Но есть и недостатки:
- высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
- фиксированная длина – нельзя ни увеличивать, ни укорачивать;
- невозможность замены перегоревшего участка – менять придется полностью;
- отсутствие регулировки мощности – она всегда одинаковая по всей длине.
Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.
Тип #2 – саморегулируемый
Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.
Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.
Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются
В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.
Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.
Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.
Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)
Изготовление и установка кабеля своими руками
Лучшим вариантом для изготовления самодельных греющих систем является использование кабеля связи марки П-274 или его аналогов. Эти изделия состоят из медных проводов и прочной изоляции, устойчивой к влаге и механической нагрузке. На провод подается постоянный ток напряжением 6-27 вольт. Изменение параметров проводится с помощью ручного или автоматического регулятора, настроенного на перепады температуры.
Чертеж и схемы
Чертеж составляется в масштабе на компьютере или листе бумаги.
На нем схематично необходимо отобразить такие детали конструкции:
- начало трубопровода;
- выход магистрали в колодец;
- линия прохождения сточной системы;
- углы, тройники и краны;
- диаметр труб;
- глубина траншеи.
На основании созданных схем производится расчет необходимых материалов и оборудования.
Расчет размеров
Правильно рассчитать параметры обогрева для канализации поможет таблица:
| № | Внешний диаметр трубы (мм) | Мощность (Вт/м) | ||
| Глубина 50 см | Глубина 75 см | Глубина 50 см | ||
| 1 | 32 | 10 | 8 | 5 |
| 2 | 42 | 13 | 10 | 7 |
| 3 | 48 | 15 | 12 | 8 |
| 4 | 60 | 20 | 15 | 10 |
| 5 | 75 | 25 | 20 | 12 |
| 6 | 90 | 30 | 25 | 15 |
| 7 | 110 | 40 | 30 | 20 |
| 8 | 160 | 50 | 38 | 25 |
Расчет дан на температуру воздуха — 30 ºС. Изменение параметров на один градус влечет за собой аналогичное изменение мощности на треть пункта.
Особенности монтажа
При сборке системы обогрева канализации необходимо учитывать такие нюансы:
- Тщательная подготовка процесса установки. Проведение консультаций со специалистами.
- Внутренний кабель затягивается через дополнительный двойник, который устанавливается в помещении.
- Прокладка провода саморегулирующегося изделия производится только по прямой линии. Резистивные устройства допускается обматывать вокруг труб и фитингов.
Сферы применения кабеля
Горячие кабели используют не только для труб, проложенных глубоко в грунте. Ими обогревают неотапливаемые конструкции, которые лежат на поверхности, внутри помещений. Часто горячий кабель применяют только на участках, которые выходят на поверхность земли. Обогревающие конструкции внутри труб канализации применяют реже. Их применение обусловлено трудоемкостью земляных работ по освобождению труб из-под земли. Чтобы не выкапывать траншеи, устанавливают внутренний кабель обогрева. В данном случае в трубу монтируют тройник, через который кабель вводится внутрь системы. Внутренняя система обогрева подходит для труб с малым сечением, потому что имеет маленькую мощность. Длина кабеля и трубы должны быть равными. Внутренняя система обогрева использует только самонагревающиеся кабели.
Для каких труб нужна система обогрева
Чтобы защитить трубы от процесса промерзания, канализацию прокладывают ниже слоя грунта, подверженного промерзанию, зимой земля промерзает в среднем до 1.5 метра. Даже правильно рассчитав глубину, на которой укладывают трубы, в некоторых случаях трубы подвержены промерзанию, и требуют дополнительного подогрева.
Для чего нужны греющие кабели
Горячие кабели имеют полезные функции:
1.Предотвращает поломку канализации из-за наличия пробок в результате замерзания сточных вод.
2.Увеличивает скоростную способность прохождения вод по канализации в морозы.
3.Исключает образование конденсата на трубах.
4.Обеспечивает нормальную плотность жидкостей, которые двигаются по трубам.
Виды греющего кабеля
Существуют разные конструкции греющего кабеля:
Резистивный
Самый простой вариант конструкции. Имеет строго определенную длину, не позволяет обрезать или соединить несколько кусков, так как сопротивление либо слишком уменьшится, что создаст аварийную ситуацию для электрического провода и аппаратуры, либо увеличится и резко уменьшит эффективность работы кабеля. Есть конструкции с одним и двумя проводниками. Первый вариант требует укладки в сложенном пополам виде, так как концы должны быть подключены в одной точке. Второй вид можно укладывать как угодно, так как двойной проводник представляет собой один провод, который попросту проходит до конца и возвращается назад.
Резистивный кабель имеет массу недостатков, но его привлекательность для пользователя заключена в низкой стоимости.
Резистивный и зональный греющий элемент
Зональный
Конструкция зонального вида представляет собой двойной проводник в изоляции, вокруг которого равномерно обмотана греющая нихромовая нить. Она через равные промежутки соединена с проводниками, что позволяет получить соответствующие зоны нагрева. Такая система не зависит от длины контура и может греть трубопроводы любых размеров. Применение зонального типа облегчает монтаж греющего кабеля на канализационную трубу и дает некоторые преимущества:
- стартовые токи отсутствуют;
- при повреждении нихромовой нити на отдельном участке, остальная часть кабеля продолжает работать;
- мощность нагрева не зависит от длины контура;
- характеристики не меняются со временем.
Недостатками можно считать опасность местного перегрева участка кабеля и возможность его повреждения во время монтажа. Цена такого нагревателя несколько выше, чем у резистивных типов, но значительно ниже, чем у саморегулирующихся конструкций.
Саморегулирующийся
Саморегулирующий кабель состоит из двух проводников, на которые напрессована полимерная греющая матрица, защищенная двойным слоем внутренней изоляции, медным экраном и внешним защитным изоляционным слоем. Особенность его работы состоит в способности создавать свою температуру на разных участках кабеля в зависимости от внешних условий. Чем ниже температура, тем сильнее тепловыделение в данной точке. Самогреющий кабель для канализации представляет наиболее эффективное решение проблемы перемерзания трубопровода, но его стоимость существенно выше, чем у более простых конструкций.
Греющая пленка
В самых сложных случаях используют греющую пленку. Она обертывается вокруг трубы, обеспечивая равномерный прогрев всей поверхности. Это позволяет получить максимальную эффективность обогрева, но значительно усложняет и замедляет монтажные работы. В то же время, пленка потребляет гораздо меньше электроэнергии, что позволяет значительно снизить расходы. Учитывая, что монтировать систему приходится один раз, а платить за использованные ресурсы — постоянно, подогрев канализационных труб с помощью пленки можно считать вполне удачным вариантом.
Пример устройства обогреваемой канализации
Рассмотрим пример сооружения системы водоотведения для частного домохозяйства. Согласно проекту к общей канализационной магистрали подключается несколько веток. Все они прокладываются выше горизонта сезонного промерзания грунтов, потому снабжаются греющим кабелем.
Для того чтобы работа греющей электросистемы была эффективной и направленной непосредственно на поддержание плюсовой температуры канализационной трубы, коммуникации прокладываются в утепленной траншее:
Убедившись в герметичности собранного канализационного трубопровода или устранив протекание, если оно имело место быть, приступают к прокладке греющего кабеля.
Греющий кабель в примере прокладывается близко к днищу лотка, но не соприкасаясь с ним. Крепится к трубе в виде большой петли, начинающейся от находящегося в доме стояка и возвращающегося обратно
Определившись с оптимальным положением греющего кабеля, приступают к его креплению:
Для того чтобы система для согрева коммуникаций смогла функционировать в автоматическом режиме, к ней подключают датчик температуры:
Схема подключения греющего кабеля
Подключить КСО достаточно просто. Нужно подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец необходимо хорошо изолировать, чтобы не произошло соприкосновение токопроводящих жил.
Если есть заземление, оно должно иметь специальную оплетку.
Способ подключения зависит от нескольких факторов:
- Где он будет установлен.
- Имеющиеся инструменты.
- Наличие расходных материалов.
Схема подключения для любого способа имеет одинаковый вид. Если отсутствует оплетка, к его жилам просто подается напряжение.
Обязательно изолируется противоположный конец.
Токопроводящие жилы должны быть надежно защищены от контакта между собой.
Если греющий шнур снабжен заземляющий экраном, его необходимо заземлить. В случае невозможности заземления, экран просто обрезают.
Более подробно о подключении можно посмотреть на сайте: https://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/
Сделать самому или купить
При наличии специального образования и опыта работы с электричеством можно изготовить греющий кабель самостоятельно. Для этого используются маломощные спирали и провода. Изоляция металла проводится с помощью термоусадочной трубки. Готовое изделие может быть не хуже аналогов промышленного изготовления.
Советы по выбору
Профессионалы рекомендуют выбирать изделия с такой мощностью, которая обеспечит качественный прогрев магистрали при критическом понижении температуры. Если есть возможность осуществлять непрерывный контроль за состоянием кабеля, то целесообразно остановиться на резистивном варианте.
Подключение к сети альтернативный способ
Взяли вот такой кабель:
Греющий проводник (3) и жилы (1 и 2), по которым идет ток, их замыкать нельзя
- Так выглядеть конец.
- Зачистил.
- С помощью вот такого клемника соединил с проводом.
Противоположную сторону необходимо заизолировать. Перемыкать жилы запрещается. И надо следить чтобы они не перемыкались в любой среде. Для этого можно купить специальную заглушку. Они стоят в районе 300 рублей за штуку. Но можно все сделать и самостоятельно из подручных средств, таких как термоусадочная трубка и термопистолет.
- Термопистолет.
- Термоусадочная трубка.
- Конец изолируемого кабеля.
Заглушка делается следующим образом. Надеваем термоусадочную трубку. Прогреваем ее феном. После заливаем всю конструкцию термопистолетом.
Такую же процедуру можно проделать и с клемником, к которому подключается питание кабеля. Можно еще замотать все изолентой на всякий случай. Если условия эксплуатация будут жесткими.
Монтаж внутри трубопровода обогревающего шнура
Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.
Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.
Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.
После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.
Достоинства и недостатки систем внутреннего и наружного обогрева
Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.
К негативным моментам можно отнести:
- Уменьшение внутреннего сечения трубы.
- Вероятность образования заторов.
- Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
- Необходимость установки вводного тройника.
Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.
