Правила монтажа камер для видеонаблюдения

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом – кримпером.

В распредкоробку должно быть заведено два провода – от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники – https://cable.ru, Кабель.РФ

Особенности установки ip-камер

У цифровой системы видеонаблюдения для дома или другого объекта есть много преимуществ. В первую очередь, это возможность собственноручно без труда установить цифровую аппаратуру и подключить. Сам монтаж оборудования будет связан с:

• покупкой необходимой оснастки и всех сопутствующих устройств (ip-камер, монитора, ip-видеорегистратора, блока питания и соединительных кабелей);
• монтажом видеокамер;
• прокладыванием кабелей;
• установкой видеорегистратора;
• настройкой системы.

Можно установить беспроводную систему и при этом неважно, каким будет наблюдение – внутренним или наружным. Соответственно понадобится беспроводная камера и маршрутизатор (wi-fi роутер), функция которого заключается в трансляции изображения на монитор компьютера или даже ваш гаджет. Конечно, в этом случае вам надо будет решить две задачи: во-первых, получить IP адрес, а во-вторых, правильно настроить оборудование

В помощь вам будет приложена инструкция или видео руководство в сети Интернет

Конечно, в этом случае вам надо будет решить две задачи: во-первых, получить IP адрес, а во-вторых, правильно настроить оборудование. В помощь вам будет приложена инструкция или видео руководство в сети Интернет.

Изображение с камер

Как уже ранее отмечалось, выбор самой камеры зависит от функций, которые она может выполнять. Цифровые видеоустройства на выходе дают очень качественную картинку. Когда вы стоите перед выбором, какое устройство взять, всегда учитывайте ее способности по цветопередаче, разрешению, фокусному расстоянию, углу зрения, наличию ИК-подсветки и т. д. Стоит несколько слов сказать и о «мозге» всей этой системы наблюдения, все том же неизменном видеорегистраторе, но только с приставкой «ip» Когда вы его приобретаете, нужно обязательно учесть следующее:

• канальность (желательно 4-канальные и более);
• объем встроенной памяти (500 мб и более);
• скорость, с которой ведется запись;
• есть ли в наличии датчики движения;
• есть ли функция, позволяющая иметь доступ к видеоматериалам через сеть Интернет;
• возможность просматривать материалы в онлайн-режиме.

Для полного комплекта вам понадобится еще и монитор, а также клавиатура, которую можно подключить к видеорегистратору. Но подключение самой клавиатуры – это не обязательное требование, а, скорее, для удобства работы.

Чтобы настроить IP-видеонаблюдение самостоятельно можно использовать несколько типов ПО: во-первых, есть программы, которые специально разработаны для конкретных моделей регистраторов. Такое программное обеспечение помогает настроить систему передачи видеоданных, их запись, а также архивирование. Это ПО предоставляется разработчиками бесплатно. Во-вторых, существует еще одно программное обеспечение, также бесплатное, но оно имеет при этом ряд дополнительных платных функций, к примеру, это доступ к удаленным архивам разработчиков. И, в-третьих, есть уже платное ПО, способное управлять мощными системами видеонаблюдения. Но на обывательском уровне их использовать нет смысла.

Итак, мы с вами рассмотрели разные системы видеонаблюдения, которые можно собрать самостоятельно. Главное, суметь подобрать качественное видеооборудование, а затем правильно и грамотно осуществить его монтаж.

Теперь можно расслабиться

Надеемся, что советы, которые вы прочитали в этой статье, помогут вам значительно повысить свой уровень знаний о выборе, монтаже и настройке системы видеонаблюдения. Конечно, есть разные цели, которые вы преследуете в отношении личной безопасности. Но главное одно, сколько бы это ни стоило усилий, времени и средств, ваша безопасность и безопасность ваших близких того стоит.

Программы

Самыми распространенными являются следующие 2 утилиты для слежения:

• Ivideon;
• WebcamXP.

Обе они бесплатно качаются с сайтов разработчиков, однако в дальнейшем использовании имеют свои нюансы. Первая программа бесплатная, и в сети легко найти ряд статей, посвященных ее установке и эксплуатации. Из функционала следует отметить:

• запись видео в режиме реального времени с одного регистратора;
• во время переключения между видеорегистраторами, которое воплощено отдельным плагином, судя по отзывам пользователей, наблюдается масса глюков;
• снабжение ДД без распознавания, то есть программа с видеорегистратором все время работают, чем грузят канал связи и разряжают устройство.

WebcamXP имеет бесплатную и платную версии — в бесплатной регулируются характеристики только одного видеорегистратора (возможность делать кадр через промежуток времени). Мультикамерная версия доступна каждому пользователю в течение 60 дней, после чего становится платной. В ней есть настройка кодека, планировка активации и деактивации, выбор пути сохранения файлов. Особенности у софта 2:

1. Наложение фирменного логотипа на картинку, что создает помехи для просмотра.
2. Невозможность обмануть программу, не заплатив, удалив и скачав ее заново.

Программа для видеонаблюдения через ip

Регистратор

Это та часть системы, которая согласует работу камер и ведет запись информации. Тут понятно, что чем круче эта часть системы, тем лучше. Важные параметры выбора:

• поддерживаемые форматы записи (должны совпадать с типом сигнала от камер);
• тип и количество камер и разрешение, с которым он может работать;
• количество/емкость подключаемых жестких дисков.

Если есть возможность, выбирайте те варианты, которые могут работать с более мощными камерами, чем выбрали вы и оставляйте про запас пару «посадочных мест». Это дает двойной выигрыш. Первое — вы можете в любой момент доработать систему. Второе — быстрее и надежнее будет обрабатываться информация.

Есть такие виды видеорегистраторов для системы видеонаблюдения за домом, как гибридные. Они совместимы со всеми типами камер. До недавнего времени были очень дороги, сейчас уже более доступны. Неплохой вариант устройства, к которому можно подключить любые камеры.

Некоторые планируют организовать видеонаблюдение для частного дома через существующий компьютер. Это возможно, но компьютер должен быть выделенным. На нем нельзя работать или играть, он должен обладать достаточно быстрым процессором для обработки требуемого количества видеоканалов. Также потребуется солидных объемов быстрый жесткий диск. И учтите, что работать ПК должен круглосуточно, не выключаясь. В общем, лучше купить видеорегистратор или хотя бы запланировать его покупку.

Есть видеорегистраторы с возможностью записи звука. Но для этого камеры тоже должны поддерживать такую функцию, а еще надо будет тянуть дополнительные провода. Но тогда можно не только вести видеонаблюдение за домом, но и принимать сообщения от посетителей на расстоянии. Интересно может получиться.

Виды камер

Камеры видеонаблюдения

Камеры могут быть как внутренними, так и наружными. Понятно, что видеооборудование, которое используется для наружного наблюдения, должно быть «выносливым» к резким перепадам температур, а также иметь крепкий корпус на случай попадания в него различных предметов, таких как лед или даже камни. Лучше приобрести камеру с ИК-подсветкой. Но это в том случае, если наблюдение ведется круглые сутки и электрического освещения недостаточно. В таком случае ИК-подсветка на камере актуальна. Также камеры сами по себе отличаются формой корпуса.

• Куполообразные камеры используются чаще всего в помещении и крепятся к потолку.
• Камеры-цилиндры имеют крепеж, позволяющий производить монтаж оборудования как на вертикальную, так и на горизонтальную поверхности.
• Камеры, имеющие корпусную форму, монтируются только в помещении. Отсутствие объектива никак не мешает этому оборудованию снимать качественную картинку.
• Модульные видеоприборы характерны тем, что у них напрочь отсутствует корпус. Таким образом, эти камеры используются в качестве скрытого видеонаблюдения.
• И наконец, рекордсменом по стоимости считается поворотная камера. Оно и понятно, ведь способность вертеться вокруг своей оси (360º) присуща далеко не всем аналогам.

Камера видеонаблюдения варифокальная

Что касается самого «глаза» камеры, то он тоже бывает разный. Есть объективы варифокальные. Это когда фокус может изменяться вручную, по принципу «ближе-дальше». А есть объективы с фиксированным фокусом, т. е. не получится ни приблизить, ни отдалить.

Если вам пришлось устанавливать аппаратуру видеонаблюдения самостоятельно, обязательно обратите внимание на питание самой камеры, а также на ток, который она потребляет. Для чего это нужно? Чтобы выбрать именно тот блок питания, который необходим. Блок питания для камеры видеонаблюдения 12W,12V 1A

Блок питания для камеры видеонаблюдения 12W,12V 1A

Далее логично обратить ваше внимание на устройство, без которого вся система видеонаблюдения окажется «безмозглой». Это видеорегистратор. При покупке этого прибора обязательно посмотрите, сколько у него аудио- и видеовходов

Есть 16-канальные регистраторы, т.е. можно подключить 16 видеокамер. Если вам необходимо подключить больше, то эту проблему можно разрешить с помощью сети, когда объединяются два и больше регистратора. Также можно воспользоваться платой видеозахвата (существуют платы на 32 канала)

При покупке этого прибора обязательно посмотрите, сколько у него аудио- и видеовходов. Есть 16-канальные регистраторы, т.е. можно подключить 16 видеокамер. Если вам необходимо подключить больше, то эту проблему можно разрешить с помощью сети, когда объединяются два и больше регистратора. Также можно воспользоваться платой видеозахвата (существуют платы на 32 канала).

Видеорегистратор

Еще необходимо знать, какой объем памяти можно использовать в видеорегистраторе. Нужно подумать о том, сколько дней может храниться архив записи при таком объеме, если в среднем камера расходует 300 ГБ жесткого диска при постоянной записи в течение суток. Следует уточнить, какая скорость записи на канал, и какой объем памяти занимает сам кадр.

Жесткий диск для видеорегистраторов 1 Тб

Как усилить сигнал с помощью антенны

Для беспроводного контроля системы видеонаблюдения требуется либо проводной интернет, который в дачных посёлках является редкостью, либо 3G-модем. Стандартный модем, как правило, работает на частотах до 2100 МГц, что бывает недостаточно. Поэтому нужно как-то усилить его приёмо-передающие возможности, а для этого потребуется усилитель сигнала, например, антенна Харченко. Её можно сделать своими руками из следующих материалов:

• антенный провод (порядка 6 м);
• соединитель для проводов;
• медная проволока диаметром 1-6 мм;
• пластиковый колпачок от шариковой ручки;
• паяльник, олово и канифоль;
• отрезок гетинакса с медным покрытием или фанеры с алюминиевой фольгой.

Антенна Харченко

Сборка антенны-усилителя

Когда всё подготовлено, можно переходить к непосредственному изготовлению усилителя сигнала. При сборке не торопитесь, соблюдайте элементарные правила безопасности.

Изображение	Описание процесса
	Берём кусок медной проволоки и размечаем его, делая риски через 37,1 мм. Остаток не отрезаем
	Сгибаем проволоку по отметкам под углом 90º
	Должна получиться вот такая конструкция из двух квадратов. Посередине оставляем щель около 2,5 мм. Оставшийся «хвостик» также сгибаем под углом 90º перпендикулярно контуру
	Теперь берем гетинаксовую плиту с медной фольгой с одной стороны
	На стороне без фольги делаем разметку для нахождения центра
	Сверлим по центру отверстие под колпачок
	Колпачок должен выглядывать на 17 мм над поверхностью плитки
	В колпачке под углом около 45º сверлим отверстие под высокочастотный кабель
	Пропаиваем места присоединения кабеля к контуру так, как показано на фото
	Зачищаем и облуживаем центральную жилу и экран кабеля
	Припаиваем кабель к контуру антенны, причём экран крепим к стороне с «хвостиком»

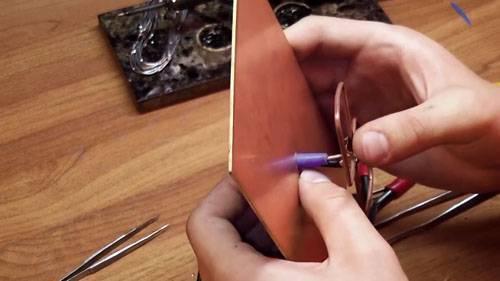

	Пропускаем кабель в колпачок и вставляем в него же контур антенны, как показано на фото
	Фиксируем всё при помощи термопистолета и силиконового клея
	Готовая конструкция должна выглядеть и устанавливаться в таком же положении, как на фото. Другой конец кабеля чаще всего наматывают на 3G-модем или при помощи специального штекера подключают к роутеру

Инструкция по установке

Перед началом монтажа надо убедиться, что в наличии есть все требуемые компоненты. Обычно необходимыми составными элементами оказываются:

• рекордеры;

• крепёжные приспособления;

• блоки питания и разветвители;

• кабели для трансляции сигналов и для сетевого питания;

• кабели для подсоединения к воспроизводящим устройствам.

От холодной сварки придётся отказаться, если монтаж проводится на полипропиленовой, полиэтиленовой или тефлоновой поверхности.

Знатоки советуют даже расставлять камеры со взаимным перекрытием секторов контроля и взаимным осмотром. Возвращаясь к самой установке камер, надо остановиться особо на методике холодной сварки. Поверхность, на которую будет прикрепляться насадка камеры, покрывают клеем. Конечно, перед этим избавляются от защитных плёнок. Приложив наблюдательное устройство к нужному месту, основательно придавливают его руками на 2–3 минуты.

Время установки объектива придёт через 10–15 минут после прикрепления кронштейна. Как только смонтирован объектив, нужно протягивать кабели и связывать камеру с рекордером. Рекомендуется заранее подготовить все требующиеся кабели и переходные узлы

Важно: изредка применяют раздельные рекордеры для звука и для изображения. Нельзя путать кабели для обмена информацией, которые к ним подключаются. В некоторых случаях требуется скрывать провода внутри стены

Это делается чаще по соображениям эстетики, хотя целью прикрытия может быть и защита от неблагоприятных факторов. Но сверлить стены необязательно. На помощь приходят надёжные декоративные короба. Отыскать такие изделия легко в магазинах, торгующих электроникой, системами наблюдения либо строительными товарами

В некоторых случаях требуется скрывать провода внутри стены. Это делается чаще по соображениям эстетики, хотя целью прикрытия может быть и защита от неблагоприятных факторов. Но сверлить стены необязательно. На помощь приходят надёжные декоративные короба. Отыскать такие изделия легко в магазинах, торгующих электроникой, системами наблюдения либо строительными товарами.

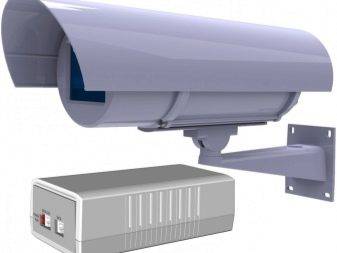

Сами камеры оберегают от негативных факторов внешней среды при помощи защитных кожухов. Следующим шагом в любом случае будет протягивание кабелей для связки рекордера с видеовходом монитора либо телевизора. К сведению: нужные компоненты могут и не входить в комплект. Тогда их придётся приобрести самостоятельно. Лучше заранее ознакомиться со спецификацией, чтобы не допустить серьёзных ошибок.

Правила выбора камер видеонаблюдения

В условиях обилия предложений на рынке, решить какую камеру выбрать сложно. Прежде всего, нужно определиться со стандартом, оценив ряд параметров.

Функциональность

Если нужна картинка высокого качества, важно наличие интеллектуальных опций — выявление движения, обнаружение присутствия, высокая детализация тогда приобретать нужно IP- камеру

В таблице для сравнения сведены популярные видеотехнологии, которые применяют в приборах видеонаблюдения. Все они отличаются разной сложностью установки. Самая высокая у IP стандарта (+)

Еще такой нюанс: хотя есть камеры, работающие автономно, включать их большое количество в систему нельзя — оптимально не более четырех штук. В противном случае лучше использовать вариант с видеорегистратором.

Разрешение. С переходом аналоговых камер на HD-формат этот параметр приблизился к характеристикам IP-камер. Этот стандарт применим на любых объектах, но все же мелкие детали можно и не рассмотреть.

В пользу их выбора склоняет цена, но функциональность их ниже и к ним обязательно нужен видеорегистратор.

Место монтажа. Если нужно установить систему видеонаблюдения снаружи, то камеры должны обладать соответствующими характеристиками. Для внутренней установки хорошо подойдут купольные камеры без дополнительной защиты.

Угол обзора объектива и фокусное расстояние. Широкоугольный короткофокусный объектив — удачное решение для коттеджа, офиса.

Длиннофокусный объектив и максимум 45-градусный угол обзора — хороший вариант для входа в дом или для контроля удаленного объекта, когда в приоритете четкая детализация.

Количество охватываемого пространства прямо пропорционально углу обзора. Чем этот параметр меньше, тем выше детализация, если под видеонаблюдением находится небольшой участок (+)

Есть камеры, оснащенные объективом, имеющим определенный фокусный диапазон, колеблющийся в пределах 2,8 – 12 мм. Называют такие приборы «вариофокальными».

Исходя из потребностей, можно настраивать угол обзора самостоятельно. Стоимость таких камер значительно выше, чем приборов, оснащенных объективом со стабильным фокусным расстоянием.

Некоторые потребители, покупая камеру, ориентируются на число мегапикселей. Это не совсем верно. Очень часто трудно увидеть большую разницу в качестве изображения с IP-камеры с 2 и 8 МП. Зато стоимость отличается значительно.

Светочувствительность. Этот параметр имеет большое значение при выборе камеры для круглосуточного наблюдения. Это минимальный порог освещенности, при котором камера может функционировать.

Чем выше этот параметр, тем четче картинка, полученная в сумерках и ночью. Последние модели практически все имеют ИК подсветку, поэтому видеонаблюдение эффективно даже, когда полностью темно.

Учитывая эти обстоятельства, нужно обязательно смотреть, на какие условия освещенности рассчитана камера.Перед этим нужно измерить люксметром этот параметр в месте, где предполагается монтаж видеокамеры. Если в перспективе устройство будет работать круглосуточно, светочувствительность должна быть минимум 0,01 люкс.

Поскольку освещенность в течение суток не может быть стабильной, необходимо убедиться, что в конструкции камеры присутствует автоматическое регулирование отверстия диафрагмы. Такие устройства способны поддерживать стабильный световой поток, попадающий на матрицу.

Вариофокальный объектив представляет из себя единую оптическую систему. Ее элементы по отношению друг к другу перемещаются. За счет этого фокусное расстояние и масштаб картинки плавно изменяются

Более качественными являются камеры с поддержкой WDR. Даже во многих камерах эконом-класса поддерживается эта функция, позволяющая выдавать изображение без глубоких теней и слишком ярких участков.

Разница только в том, что дорогие камеры оснащают подлинными WDR, а бюджетные — «аналогами».

Если видеонаблюдение должно не прекращаться ни днем, ни ночью, а информация из камеры должна быть максимально подробной, нужна модель с режимом «день–ночь». Как только наступает ночь, она переходит в монохромный режим автоматом. Цветную картинку ИК фильтр обеспечить не может.

Наличие подсветки. Камера, которая будет работать ночью, обязательно должна иметь инфракрасную подсветку. Ключевой параметр ИК подсветки — дальность действия. Для помещения достаточно 10 – 20 м, на улице — более 20 м.

ИК подсветка глазу человека практически не видна, поэтому не выдает местоположение камеры. Энергопотребление прибора при наличии этой функции увеличивается

Последние модели камер оснащены адаптивной подсветкой. Ее роль — регулировка мощности в зависимости от местоположения объектов, расположенных вблизи камеры.

Неправильный жесткий диск

Не забывайте, что жесткие диски имеют ограниченный ресурс перезаписи информации. Нельзя бесконечное количество раз писать на нем новые данные поверх старых.

Поэтому, чем больше будет его объем изначально, тем дольше он проживет до момента вынужденной замены. Для видеозаписи существуют специальные жесткие диски с увеличенным ресурсом циклов перезаписи.

Они отличаются от стандартных компьютерных. Также в слепой гонке за мегапикселями почему-то забывают про совершенно другой объем данных, который в итоге образуется.

Не все компьютерные диски предназначены для постоянной работы 24/7. А именно в таком режиме и работает любой видеорегистратор.

Поэтому для видеонаблюдения из бюджетной серии есть два основных варианта:

Seagate Skyhawk

WD Purple

https://youtube.com/watch?v=nwlh7dCocxk%3F

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

• Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
• Установить видеокамеру и соединить её к передатчику.
• Подключить передатчик к приёмнику по витой паре.
• Приёмник соединить с видеорегистратором.
• Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Другие статьи:

• • Видеонаблюдение в офисе
  • IP-сервер для аналоговых камер
  • Основные принципы при проектировании системы видеонаблюдения
  • Основные принципы при проектировании системы видеонаблюдения

Кронштейны

Не придумывайте самодельных кронштейнов для закрепления камер на фасадах или столбах.

Даже в самые неудобные места можно найти подходящий крепеж. Например, для монтажа на углу зданий PTZ камер, есть специальные угловые кронштейны.

Кстати, если у них подогнуть угловой обхват на 90 градусов, то камеру на таком кронштейне можно закрепить и на ровной стене. Это помогает отодвинуть ее от поверхности, если рядом проходит водосток.

Для надежного крепления на круглой или квадратной опоре применяйте стальные бандажные ленты со скрепами.

Подобные используются для подвески анкерной арматуры проводов СИП.

Не забывайте, что бетонные столбы сверлить нельзя!

Ни в коем случае не монтируйте дорогостоящее оборудование на какие-то подставные доски забитые гвоздями, и тем более не стягивайте все на обычную проволоку. Даже пластиковые заводские хомуты очень часто на морозе лопаются и рвутся.

По возможности используйте только специализированный крепеж.

Условия крепления видеокамер

Монтаж камеры видеонаблюдения

В первую очередь нужно подготовить позиции для камер, а уж потом устанавливать на них сами устройства. После их закрепления можно приступать к подключению сетевых кабелей и проводов питания

Если вы решили, что все сможете сделать сами, то важно при этом учесть следующее:

Если камеры устанавливаются снаружи, помните, что блоки питания необходимо поместить в герметичную коробку. Отверстия, через которые будут подводиться провода, также должны быть герметичными.
При планировке мест, где будут установлены камеры видеонаблюдения, обязательно стоит учесть, что сама камера и соединительные коробки должны быть максимально защищены от возможного попадания солнечных лучей, от снега, льда или дождя. Лучше всего установить камеры повыше, чтобы злоумышленники не смогли нанести оборудованию какой-либо вред. Лучше всего, если видеонаблюдение будет скрытым или в комбинации с обычным. Это особенно актуально на тех объектах, где существует строгий режим наблюдения.
Перед установкой кронштейна для видеооборудования и перед тем, как протягивать провода, будет очень хорошо, если вы удостоверитесь в работоспособности самой камеры. Как это сделать? Нужно взглянуть на картинку, которую выдает система. Можно заодно и определить угол обзора, а также проверить режим дневного и ночного видения.
Освещение должно быть равномерно распределено по территории охраняемого объекта. Это нужно проверить

Почему это важно? Допустим, вы установили камеру в затемненном месте, но она снимает светлую часть территории, это может отразиться в итоге на качестве изображения.
Не допускайте, чтобы на камеру попадали прямые солнечные лучи. Это может вывести ее из строя

Для этого необходимо учитывать путь солнца по небосводу на протяжении всего дня.
Если вы планируете осуществлять видеонаблюдение в темное время суток, нужно обязательно удостовериться в том, что территория достаточно освещена. Если это не так, то сами камеры должны быть со светодиодами или ИК-подсветкой.
Внутри помещений (магазинов, офисов) камеры в обязательном порядке устанавливаются на вход и выход. Для чего это нужно? У вас всегда будет полная информация о том, кто заходит в помещение или кто выходит, и в какое время.
Также при установке видеооборудования нужно убедиться в его доступности. Если вы легко можете добраться до камеры, значит, вам будет легко осуществлять уход за ней, что неизменно поспособствует бесперебойной работе оборудования в течение долгих лет.
Следует обязательно побеспокоиться о защите «мозга» системы видеонаблюдения – видеорегистраторе. Это то устройство, на которое злоумышленники после своего черного дела охотятся чаще всего. «Мозги» системы должны быть надежно спрятаны в потаенном месте под замком. Но помните, если это сейф в нем придется сверлить дыры, так как регистратору необходим небольшой сквозняк для охлаждения. Вот такая задача.
И наконец, при выборе камеры есть искушение взять цветную. И это правильно, ведь цветные модели могут предоставить больше детальной информации – цвет (одежды, автомобиля). Поэтому будет хорошо, если вы все-таки возьмете цветную, но с режимом: «день-ночь». То есть, камера ночью переключается на черно-белое изображение, так как в условиях плохой освещённости только черно-белый режим дает хорошую картинку.

Принцип подбора видеокамеры со стабилизатором картинки

Отправляясь в магазин техники, многих покупателей пугает такое понятие, как стабилизатор изображения, зачем он необходим и какой лучше выбрать? Основная функция стабилизатора – это нормализация изображения и возможность избежать лишних колебаний. Наверное, каждому из вас во время видеосъемки приходилось сталкиваться с такой проблемой, как колебания руки в самый ответственный момент. Именно от такой неприятности помогает избавиться стабилизатор получаемой картинки.

Современный рынок видеокамер предлагает два типа этого важного компонента:

• Электронные – хороший вариант для дома и любительской съемки, работа стабилизатора осуществляется за счет части матрицы, оттуда отснятый материал уже попадает для дальнейшей обработки в процессор;
• Оптические, работоспособность которых осуществляется за счет дополнительных линз. Такие стабилизаторы считаются более качественными, что существенно отражается на стоимости видеокамеры. Принцип работы следующий – материал передается на процессор, где проводится дешифровка.

Надеемся, что эти факты об электронных и оптических стабилизаторах помогут вам определиться с хорошей многофункциональной камерой.
