Газонокосилка своими руками из стиральной машины — процесс изготовления

Из пылесоса

Ее изготовление несложно, поэтому под силу любому огороднику.

Главное иметь терпение и нужные детали:

  • колеса (подойдут от коляски);
  • варочный аппарат;
  • 2 стальных листа;
  • ножовку или старую пилу.

Чтобы газонокосилка, собранная своими руками, двигалась легко, рекомендуется использовать колеса большого диаметра, для которых неровности на участке не страшны.

Далее готовят площадку, на которую установят в дальнейшем мотор пылесоса.

Для ее изготовления подойдет сталь. На опоре мотор помещают так, чтобы вал был в нижней области.

Осталось его защитить кожухом, толщина которого составляет 1,2 мм. Диаметр же отверстий «защиты» требуется на 4 мм больший, чем диаметр вала. Если размеры вашего участка значительные, нужно подумать об удлинителе, который наматывается на катушку. Еще нужно не забывать, что от земли двигательная установка находиться должна на удалении 3-4 см, чтобы, работая, не повредился аппарат.

На вал двигателя устанавливается металлический диск, который сделать можно из листового металла, приварив затем его к концу вала двигателя. Размерный коэффициент диска составляет 38-40 мм.

Газонокосилка своими руками из бензопилы

Подойдет для изготовления инструмента своими руками любая отечественная модель пилы, поскольку они, в отличие от импортных аналогов, имеют большую мощность, которая поможет газонокосилке справляться с сорняками. Состоять газонокосилка, изготовленная своими руками, будет из нескольких узлов:

  • двигатель;
  • каркас – опора, на которой будут располагаться все детали;
  • кожух защитный;
  • ножи;
  • колеса;
  • ручки.

Взятый из бензопилы мотор должен быть в рабочем состоянии. Его устанавливают на основание, сделанное из сваренного в форме рамы уголка 25х25 мм с размерными показателями 600 х 500 миллиметров.

Рама снабжается колесиками, размер которых выбирается индивидуально. К шасси крепят регулируемую по высоте ручку, для изготовления которой подойдут водопроводные трубы.

Конечно, сделать ее можно нерегулируемой, но в этом случае, с ней работать менее удобно, особенно, если пользоваться газонокосилкой будет не один человек. Прикрутив к готовой ручке «штурвал», удлиняют топливный шланг и газовый трос, чтобы редуктор можно было расположить по отношению к двигателю под прямым углом.

Это позволит вал конструкции, изготовленной своими руками, расположить внизу, прикрутив его к раме. Используют для этого специальное отверстие, имеющееся на редукторе и в бензопиле (применяется для крепления шин), и двух специальных шпилек кожуха маховика, расположенного в нижней части.

Видео: Газонокосилка своими руками

На этом изготовление основы для газонокосилки своими руками можно считать законченной. Осталось закрепить режущий инструмент, для изготовления которого потребуется «звездочка» бензопилы — на нее требуется закрепить трубу, длина которой 80 миллиметров и диаметр 50 миллиметров, в соосном положении.

Этот отрезок будет необходимо обработать на токарном станке. Другую трубу такой же длины, но большего диаметра — 58 мм, надевают на первую, чтобы получился некий телескопический вал, соединив его трубы болтами М6. Последние в диаметральном направлении должны быть параллельными.

Чтобы возможно было регулировать высоту среза сорняков, потребуется несколько отверстий, обеспечивающих движение труб относительно друг друга для компенсирования дисбаланса. Также необходимо предусмотреть ножевое основание, для чего к другой трубе приваривают специальный стальной диск, размер которого составляет 180 миллиметров в диаметре, а его толщина равна 4 мм.

Для чего нужен кусторез

В целом садовый кусторез – это универсальное средство для ухода за садом. Его используют для обрезки плодово-ягодных насаждений (деревьев и крупных кустов), для подстригания живых изгородей и придания формы декоративным кустарникам, для удаления с приусадебного участка лишних растений. Очень часто садоводы думают о том, можно ли кусторезом косить траву. На сегодняшний день создано несколько моделей, которые пригодны для подстригания газона.

Электрический садовый кусторез

Хороший кусторез значительно облегчает уход за садом, так как обладает рядом преимуществ:

  1. Можно выбрать универсальный агрегат либо ограничиться прямым функционалом;
  2. Не нужно отдельно приобретать секатор, так как кусторез полностью его заменяет и превосходит по производительности;
  3. Конструкция значительно упрощает проведение работ, так как не нужно руками придерживать ветки;
  4. Высокая мощность позволяет справляться даже с крупными деревьями.

Электрический садовый кусторез

Процесс создания

Начальная стадия самостоятельного создания газонокосилки заключается в подборе деталей

Самое важное – наличие двигателя. Его можно взять из уже неэксплуатируемой бытовой техники, можно изъять из какого-нибудь электроинструмента:

  • дрели,
  • пылесоса,
  • бензопилы,
  • болгарки.

Минимальный требуемый параметр двигателя – 500 В. Лучше 1000 В. Так можно будет трудиться на незначительных оборотах. Да и заточка ножей станет обязанностью более редкой. На подбор двигателя влияют диаметр ножа и совокупные габариты данной техники. Чем больше рабочая площадь для неё, тем выше должна быть мощь у двигателя.

Для каркаса нужен кусок металла, либо фанера толщиной от 8 мм. Здесь потребуется создать и защитный металлический кожух. Так будет сокращена вероятность поломки газонокосилки.

Нужный инструментарий здесь:

  • сварочная техника;
  • ножовка (вид по металлу).
  1. Сначала готовится каркас для мотора. Хоть и годится фанера, но лучше взять лист металла толщиной хотя бы 3 мм. Он более устойчив к деформациям. Размер каркаса определяется длиной ножа и шириной газонокосилки (этот параметр обычно не более 60 см). Из этого листа вырезается квадрат со стороной, аналогичной ширине этого агрегата. В центре квадрата создаётся отверстия для мотора. Крепление фланцевого двигателя к каркасу должно осуществляться валом вниз. Если у двигателя есть ушки, к каркасу привариваются ещё одни крепления.
  2. Для изготовления самого простого кожуха задействуется металлическая консервная банка. Кожух лучше сделать высоким, так он станет защитником и для электрики газонокосилки. Его нужно надеть на вал двигателя. После чего надеть нож (тщательно заточенный). Весь механизм соединяется болтом. К каркасу приделываются колёса. Для них к нему необходимо приварить уголки с отверстиями. Диаметр колёс должен позволять ножу свободно проходить на 5-7 см выше грунта. Если он будет идти ниже, то останется в земле. Если выше – будет мять траву, а не резать.

Пример каркаса (фото):

  1. Ручку требуется подредактировать под рост основного пользователя будущей газонокосилки. Её оптимальная длина – порядка 90 см.

Совет! Сделать себе защиту от срезанной травы можно, приделав сетку над газонокосилкой.

Самая примитивная самодельная газонокосилка

Создана практически из металлолома.

В первую очередь необходимо определить, какой инструмент эффективно заменит обычную ручную косу при уходе за участком. Возможно, плотная засадка, частые кусты и клумбы не обеспечат доступ к окашиваемой площади, и тогда «вихры» травы нужно будет убирать вручную. Газонокосилку своими руками нужно собирать для скашивания площади, больше 4 соток.

Выбрать способ приведения в движение резаков – основа сбора необходимых узлов. Ножи можно приводить в движение:

  • вследствие ручного воздействия, толкания вперёд механизма, что требует большой физической силы;
  • используя электрическую энергию однофазного или трехфазного тока;
  • мотором от аккумулятора;
  • используя двигатель внутреннего сгорания, двух или четырехтактный.

Определившись с энергетической составляющей, потребуется выбрать колёса, рукоятку, платформу для сбора газонокосилки своими руками. Собрать необходимый крепеж и составляющие схемы подключения, защиты и соединения.

Электрическая газонокосилка состоит из:

  1. Каркаса, на который устанавливаются все функциональные элементы;
  2. Двигателя, обеспечивающего вращение рабочей части косилки;
  3. Ножей, осуществляющих скашивание травы;
  4. Кожуха, защищающего ноги оператора;
  5. Колес, позволяющих перемещать газонокосилку по участку в процессе работы;
  6. Ручки управления, дающей контроль над аппаратом;
  7. Фрагментов системы питания, к которым относятся УЗО (устройство защитного отключения) и шнур с вилкой.

Устройство электрической газонокосилки включает в себя ненужные детали, которые хранятся в гараже или сарае

ИзображениеОписание
  Подбираем материал.

Идеальным вариантом в качестве сырья для создания каркаса станет металлический лист толщиной 2-3 мм.

  Режем металл.

Если лист слишком велик, то его следует обрезать с помощью болгарки. Для рассматриваемой затеи вполне подойдёт квадрат со стороной 500 мм.

  Проделываем отверстие.

Посередине получившейся секции понадобится сквозное отверстие под вал двигателя. Сделать его можно двумя способами:

  • Вставить в дрель специальную коронку и высверлить нужный проём. Но стоит такая насадка недёшево, и покупать её специально для решения одной лишь описываемой задачи нерационально;
  • Насверлить по окружности отверстий обычным сверлом по металлу, а потом выбить образовавшийся внутри круг.

Газонокосилка из бензопилы «Дружба»

Для того чтобы узнать, как сделать косилку своими руками, иногда требуется хорошая смекалка. На пунктах сборки металлолома всегда можно найти выброшенную раму из уголков. Реже, но все же можно найти и колёса на шарнире, желательно под углом 180 градусов. Но даже если найти такую раму не удалось, её можно с лёгкостью сварить из подручных материалов.

Рабочий вал движется за счёт ремённой передачи от самой пилы до шкивов, на которые и крепится леска. Такая конструкция будет служить многие года без надобности дополнительного обслуживания. Подобный вариант более сложен в изготовлении, так как имеет двухколёсную раму и два роторные резаки. С другой стороны, у него есть и свои плюсы, поскольку его производительность гораздо выше, чем у обычных самоходных аппаратов.

Самостоятельное изготовление аппарата и смекалка, конечно, повод гордиться своим изобретением. Но нужно также помнить, что коллективные конструктивные решения всегда будут лучше отображаться на качестве и безопасности конструкции.

К преимуществам самодельных аппаратов можно отнести:

  • экономию средств на приобретении нужных материалов по низкой цене вместо нового инструмента;
  • использование инструмента, который не имеет товарного вида, но не потерявший своей функциональности;
  • самостоятельная сборка позволяет всегда усовершенствовать изобретение, а также знать его конструкцию идеально.

В такой модели высота не регулируется, и за счёт этого газон не всегда удаётся подстричь ровно. А также минусом является отсутствие ёмкости для сбора травы, что автоматически увеличивает трудозатраты человека. Тяжёлый инструмент самостоятельной сборки иногда может испортить газон своим весом. Это объективный фактор в пользу выбора заводской модели вместо самостоятельной сборки.

Originally posted 2018-04-18 12:18:33.

НАСАДКА-ГРЕБЕНКА ДЛЯ БЕНЗОПИЛЫ СВОИМИ РУКАМИ – ОБРЕЗКА КУСТОВ

На просторах интернета увидел, как один умелец смастерил для своей бензопилы насадку, с помощью которой легко подрезает садовые кустарники и плодовые деревья. Изготовил себе такую же.

Металлическую полосу сечением 25×4 мм распилил болгаркой на восемь заготовок длиной 150 мм. У каждой срезал оба торца под углом 45 град, (фото 1)

От той же полосы отрезал планку длиной, равной длине шинки (полотна) пилы (фото 2). В полотне пилы есть два отверстия — по краям.

Точно такие же просверлил на планке (фото З)

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

К одной плоскости планки на расстоянии 50 мм друг от друга приварил параллельно короткие заготовки со скосами (фото 4). Готовую насадку-гребенку прикрутил болтами (фото 5) к шинке пилы. Можно приступать к подрезке.

Подвожу пилу к ветке так, чтобы она оказалась между зубьями насадки.

Зафиксированное с двух сторон дерево не «скачет» по зубьям цепи, а аккуратно срезается. С помощью такой насадки можно спилить сразу несколько веток на дереве или большом кустарнике.

Живые изгороди и аккуратно подстриженные кустарники создают на участке атмосферу уюта. Чтобы поддерживать заданную форму, дачникам приходится постоянно подрезать ветки. Если для тонких и мягких веточек чаще всего используют секатор, то для более глобальной стрижки необходим кусторез.

Какие самоделки из болгарки можно сделать?

Учитывая высокие обороты двигателя и его мощность, а также наличие специального редуктора, из болгарки выходят отличные станки и приспособления.

Начать, пожалуй, нужно с самоделок, которые обязательно пригодятся в домашнем хозяйстве, например, самодельного триммера.

Триммер из болгарки

Самодельный триммер с использованием болгарки не отличается особой сложностью в изготовлении. Единственным его недостатком, является потребность в электроэнергии, и длинном удлинителе. Чтобы сделать триммер из болгарки своими руками, придется соорудить длинную и прочную рукоятку, с одного края которой, металлическими хомутами можно было бы закрепить рассматриваемым инструмент.

Однако лучше всего будет перестраховаться и сделать специальное металлическое крепление с колесиками, под установку болгарки. Вверху крепления следует приварить кусок трубы для подсоединения длинной рукоятки из пластика или древесины

Важной особенностью триммера из болгарки является то, что для скашивания травы, лучше всего использовать не леску, а тонкий трос

Газонокосилка из болгарки

Большей надёжностью, да и безопасностью, обладает газонокосилка из болгарки. Такой инструмент для скашивания травы очень устойчив и удобен в работе, его не нужно носить все время в руках. Конструкций самодельных газонокосилок и схем в интернете, не счесть. Однако все они сводятся к одному и тому же.

Основание — для его изготовления можно приспособить старую ненужную тачку кравчучку или сделать своими руками из куска толстой фанеры, листовой стали и прочих материалов. Поверх основания надежно закрепляется болгарка, вал которой продет через отверстие, вниз.

На валу болгарки надежно фиксируется переходник для установки острых ножей, которые можно сделать из тонкого стального листа. Кстати, конструкция подобной газонокосилки уже описывалась ранее, в прошлом выпуске строительного журнала, статья про самоделки из стиральной машины.

Сверху, лучше сразу же накрыть болгарку герметичным корпусом, чтобы избежать попадания в двигатель и редуктор, травы с мусором. Для управления самодельной газонокосилкой из болгарки, также нужно предусмотреть кнопу включения и выключения на рукоятке, в удобном месте, или розетку для подсоединения удлинителя.

Зернодробилка из болгарки

Если вы занимаетесь домашним хозяйством и вам приходится все время готовить корма для животных, то самодельная зернодробилка из болгарки, сделанная своими руками, придется очень кстати.

Чтобы сделать самодельную зернодробилку, потребуются следующие материалы:

  1. Тонкая жесть для изготовления корпуса с ситом и приёмника для зерна;
  2. Фанеры для вырезания основания под зернодробилку;
  3. Сталь для изготовления ножей или готовые их варианты от овощерезки.

Итак, начнём с самого интересного, с изготовления основы. Для этого придется взять прямоугольный кусок фанеры, размерами 50 на 40 см. Ближе к краю нужно будет приложить болгарку и обвести её контуры для вырезания отверстия в фанере. Впоследствии болгарка будет закреплена прямо в отверстии посредством металлических болтов и пластины.

Затем можно браться за изготовления корпуса, в котором будет происходить измельчение зерна. Делать его лучше всего из тонкой жести. После изготовления корпуса, в днище следует насверлить множество отверстий, диаметром не более 3 мм. Через отверстия, как в сите, будет проходить измельчённое ножами зернодробилки, зерно.

Ножи, как и было, сказано выше, лучше всего сделать из полоски тонкой стали. Для удобства крепления, нож можно зафиксировать прямо гайкой от болгарки, проделав в нем предварительно подходящее под диаметр штока отверстие. Теперь останется сделать приёмник для засыпки зерна в зернодробилку. Сделать его можно также из жести или из пластиковой бутылки на 5 литров с отрезанным дном.

Как изготовить газонокосилку из болгарки?

Современные «умельцы» используют чаще других следующий способ изготовления газонокосилки из болгарки.

Для этого они устанавливают ее на тяпку, закрепив обычным скотчем. Диск берут из циркулярки, поскольку он по размеру подходит как нельзя лучше. Также крепят к ручке наипростейшего садового инструмента – тяпки электрический шнур, чтобы он при работе не мешал и не попадал под косилку.

На этом изготовление закончено, но можно увеличить диаметр диска, при необходимости обрабатывать участок большого размера.

Рекомендуем:

  • Как выбрать газонокосилку электрическую
  • Что необходимо знать о li ion аккумуляторах?
  • Будущее за аккумулятором li pol

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?


Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

  • основным и действенным механизмом у нас послужит двигатель;
  • каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
  • кожух защитного характера;
  • ножи;
  • колеса;
  • детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки

Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного

Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Поэтапное описание работ

Для изготовления корпуса были сварены уголки из листового металла.

Можно регулировать высоту колес, применяются крепления от натяжителя генератора автомобиля.

Длина ножа косилки составляет примерно 30 см, для его изготовления использована заточенная металлическая пластина. Она приварена к штоку от лопастного диска стиральной машинки.

На вал ножа автор установил втулку, которую взял также из стиралки.

Двигатель стиральной машинки является низкооборотным (1300 оборотов в минуту). Для увеличения оборотов рабочего вала автор взял ременную передачу и два шкива. Здесь шкивы были поменяны местами – на двигатель установлен большего размера, на вал ножа – меньшего.

Двигатель – однофазный, с двумя обмотками – пусковой и рабочей. На изображении мы видим схему подключения мотора от стиральной машинки к электросети 220 В.

С помощью этой газонокосилки очень удобно косить невысокую траву. Для высокой травы нужен двигатель с более высокой мощностью.

Рекомендуется просмотреть видео, на котором автор самоделки в подробностях описывает свою газонокосилку из стиралки.

Принципы использования электрических двигателей

Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.

Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:

Создавая инструмент самостоятельно, помните, что он является средством повышенной опасности. Необходимо включить в схему блокирующую кнопку, срабатывающую при заклинивании или поломке ножа. Нельзя работать с электрическими косилками во влажную погоду, по утренней росе.

Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.

Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна

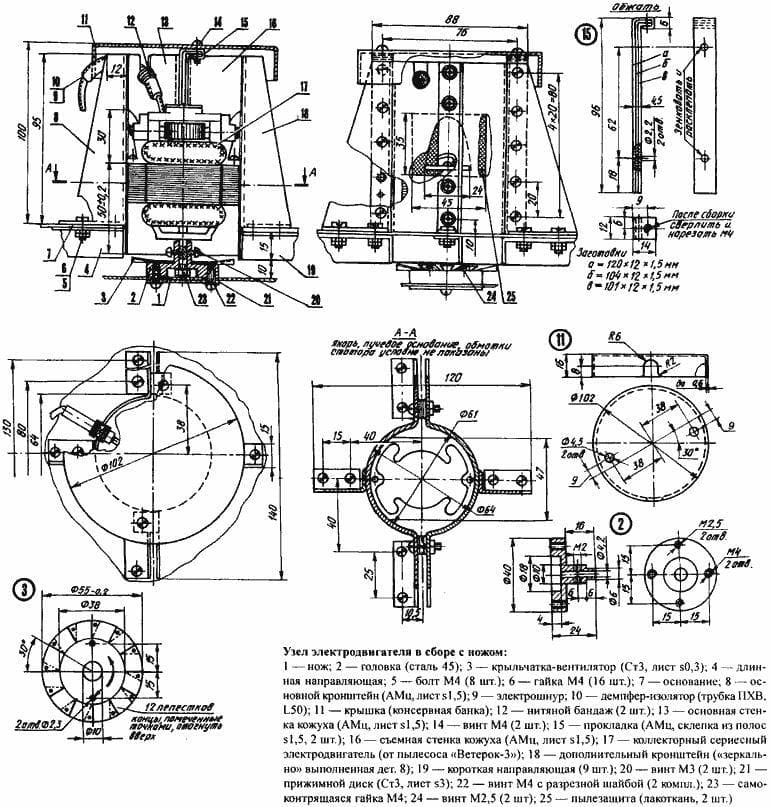

Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками

Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.

В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.

Использование двигателя бензопилы в газонокосилке не требует дополнительной защиты. Он и так выполнен в пылевлагозащитном исполнении. Воздушные фильтры забиваются реже.

Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.

Какой двигатель подойдет для изготовления?

Сборку косилки можно производить с использованием любого двигателя. Чаще всего самоделка комплектуется бензиновыми и электрическими моторами. Гораздо реже – аккумуляторами, предварительно снятыми со старых автомобилей ВАЗ, ГАЗ или Москвич.

При выборе двигателя важно учитывать нескольких важных критериев:

  • мощность – самодельную косилку лучше всего оборудовать бензиновым или электрическим мотором мощностью 2-4 л. с. Двигатели с более высокой мощностью подойдут на газонокосилки, предназначенные для высокой травы и неровных участков;
  • тип охлаждения – этот фактор играет роль в случае, когда для сборки самоделки будет использоваться бензиновый ДВС. Лучше всего выбирать мотор с принудительным воздушным охлаждением – его устройство проще, чем в силовых агрегатах с жидкостным охлаждением. К тому же ДВС, охлаждаемые воздухом, не требуют специального ухода. Все, что нужно – это своевременно чистить и периодически менять воздушный фильтр;
  • антивибрационная система – ее наличие влияет только на комфорт при использовании садового оборудования. Что же касается эффективности, то самодельные газонокосилки как с антивибрационной системой, так и без нее одинаково успешно справляются со скашиванием растительности.

Среди дополнительных функций в устройстве мотора нужно выделить систему плавного пуска. Она снижает скорость вращения двигателя в момент его включения, сохраняя целостность и продлевая сроки эксплуатации его основных деталей.

Виды ремонтов газонокосилок

Бензиновые модификации. Их чинить крайне сложно. Но главное знать типовые неисправности, уметь их выявлять и заменять элементы. Многие бытовые модели оснащены бензиновыми двухконтактными ДВС. В самоделках можно обнаружить моторы от дрелей, бензопил и т.д.

Самая часта неполадка связана с:

  • запуском двигателя,
  • отсутствием движения,
  • огромными вибрациями в работе.

Мотор запускается, удерживает обороты, вращения ножей нет. Это проблема механики. Проверяйте крепёж к выходному двигательному валу. Если он поломан, замените его.

Двигатель плохо заводится, но трудится стабильно. Это проблема с технологией холостого движения карбюратора. Ещё это может быть неверные пропорции горючего состава. Смешайте топливо с маслом в верном соотношении. Если не помогло, извлеките карбюратор и отрегулируйте технологию холостого хода.

Двигатель плохо заводится и плохо трудится. Здесь нужна проверка карбюратора. Возможен засор в топливных жиклерах. Засориться могут и фильтры: топливный и воздушный. Их следует поменять, а жиклеры продуть.

Двигатель хорошо заводится, но не справляется с нагрузкой. Это проблема с воздушным фильтром. Нужна его очистка или замена.

Не запускается бензиновый двигатель и при качественной подаче топлива. Это неполадка с технологией зажигания. Нужна проверка катушки. При видимых нарушениях, она подлежит замене. Здесь может быть дилемма и в свечах. Нужна диагностика каждой свечи. Возможны их замены.

Подготовка

Итак, до начала сборки газонокосилки потребуется иметь под рукой следующие элементы:

  • материалы для каркаса;
  • колеса;
  • ручки;
  • защитный кожух;
  • двигатель;
  • каркас, куда будут прикреплены все детали;
  • ножи;
  • управляющие элементы – УЗО, выключатель, кабель с вилкой для подключения в розетку.

Кроме того, важным подготовительным этапом будет создание чертежей и схемы будущей конструкции. Это поможет соблюсти правильное расположение всех элементов будущей конструкции и создать правильный каркас, который сможет выдержать вес всех элементов и будет красиво смотреться с эстетической точки зрения.

Также к указанному списку можно добавлять различные детали, такие как цепь или переходник, если самоходная косилка делается из дрели или бензопилы.

Мотобур

Мотокосы можно переделать в мотобур, который также будет использоваться в качестве ледобура при необходимости. В результате проведение строительных работ ускорится и потребует меньших затрат труда. Мотобуром делают выемки под столбы заборов, фундамент из свай и для воздвижения прочих конструкций.

Переделывают для этой цели как электрические, так и бензиновые триммеры.

Последовательность сборки конструкции

Чтобы самостоятельно собрать велосипед с мотором, работающим на бензине, понадобятся, кроме рассмотренных материалов и деталей, также:

  • контроллер;
  • трос для регулировки работы мотора;
  • предохранитель;
  • выхлопная труба, привариваемая сваркой;
  • втулка;
  • шайбы;
  • болты;
  • натяжитель цепи.

Сборку мотовелосипеда осуществляют по такому алгоритму:

  • ставят на заднее велосипедное колесо звездочку;
  • хомутом фиксируют двигатель (со звездочкой на валу) на раме позади сиденья либо на багажнике, если позволяет конструктивные особенности велосипеда, а иначе понадобится для этой цели выбирать другое удобное место;
  • надевают цепь на звездочки колеса и мотора;
  • прикрепляют натяжитель;
  • регулируют натяжку цепи;
  • фиксируют ручку газа;
  • протягивают от нее тросик к движку;
  • закрепляют топливный бачок;
  • монтируют карбюратор.

С целью личной безопасности при эксплуатации мотовелосипеда модернизируют систему торможения, меняют покрышки колес на нескользящие изделия, проверяют целостность и устойчивость в движении созданной конструкции. После того, как вся конструкция собрана, проводят ее испытание, предварительно осмотрев на недоделки.

Предпочтение рекомендуется отдавать дисковым тормозам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
