Фановая труба для унитаза: для чего нужна + нюансы монтажа и подключения

Монтаж своими руками

Монтаж не представляет сложности, т. к. используются трубы и технологии, применяемые при устройстве канализации.

Правила установки воздуховода:

• Оголовок ставят в таком месте на кровле, чтобы ветер уносил неприятные запахи без вреда для соседних окон и балконов.
• Сама труба должна проходить по отапливаемым помещениям либо ее утепляют, чтобы соблюдался перепад давление внутри и создавалась тяга.
• Верх оголовка защищают сеткой от насекомых, жуков.
• Место выхода на крыше — не ближе четырех метров от соседнего окна.
• Нельзя выводить вытяжку внутрь чердачного пространства без организованной вентиляции — так запахи будут скапливаться, проникать в жилое помещение.

Инструменты и материалы

Фановую трубу для унитаза рекомендуется собирать из одного материала. Если требуется замена чугунного стояка, готовят трубы, фитинги из пластика, чтобы поменять канал на всей протяженности.

Канализационные тройники

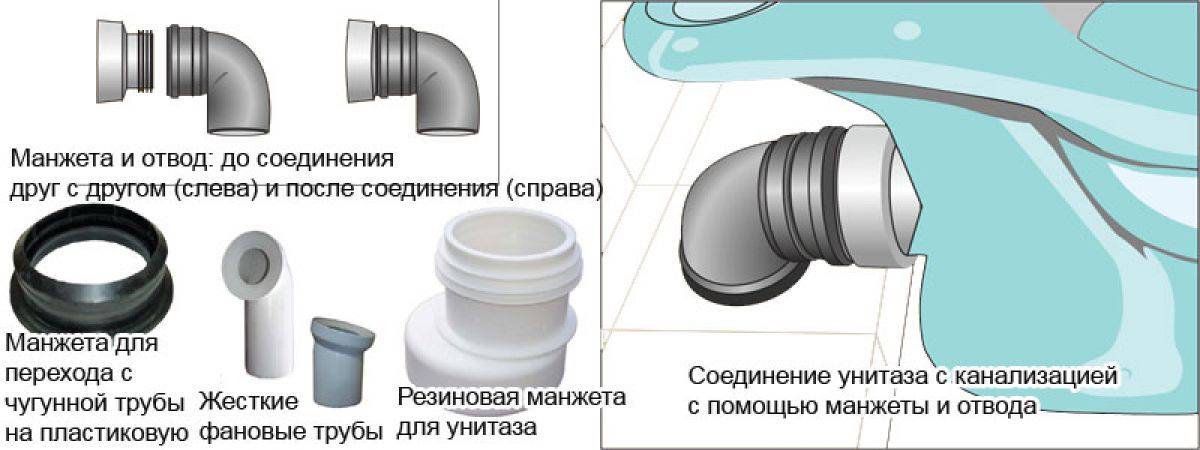

Используют стандартные трубы и детали для присоединения:

• труба с манжетами (раструбами);
• резиновые уплотнительные манжеты;
• переходники;
• хомуты для фиксации;
• обратный клапан.

Для демонтажных работ потребуется перфоратор, болгарка, кувалда, иногда — отбойник. В стену монтируют хомуты с помощью дрели или перфоратора. Для резки нужна ручная ножовка по металлу (мелкие зубья не оставляют зазубрин на пластике). Пригодится молоток, уровень, отвес.

Вывод на крышу

Если идет замена старого чугунного стояка, в конструкции крыши уже есть сформированный выход для трубы. При установке новой фановой вытяжки кровлю нужно разбирать.

Порядок работ:

• Определяют место прохождения, стараются выбрать такое, чтобы не мешали стропила.
• В потолке проделывают отверстие, проводят трубу, герметизируют и уплотняют место прохода.
• Вокруг стояка повторяют потолочную отделку помещения.
• Обрешетку можно разобрать, при этом рядом устанавливают дублирующие планки, чтобы не нарушить прочность кровли.
• Трубу крепят к балкам, стропильным ногам, обрешетке.
• В кровельном материале прорезают отверстие по размеру.
• После установки место выпуска герметизируют, утепляют, оформляют фартуками из оцинкованной стали вокруг трубы.

Сборка

Горизонтально трубу ставят редко, только в частных домах, если проведение через крышу невозможно.

Различают несколько вариантов вертикальной установки:

• монтаж под прямым углом — от стояка по 90° делают несколько поворотов, конечный участок стоит вертикально;
• установка под 45° — делают повороты под аналогичным углом, последний кусок располагают вертикально;
• полностью вертикальный стояк.

Собирают пластиковые трубы, вставляя участок без раструба в окончание предыдущей трубы с раструбом, при этом расширенный конец должен смотреть вверх. Перед стыковкой в манжету устанавливают резиновую прокладку, которая уплотняет место соединения. Для стыковки новой пластиковой трубы со старой чугунной канализацией используют редукцию (специальный переходник).

В месте врезки стояка в канализационный коллектор предусматривают ревизию, чтобы вовремя устранять засоры механическим способом.

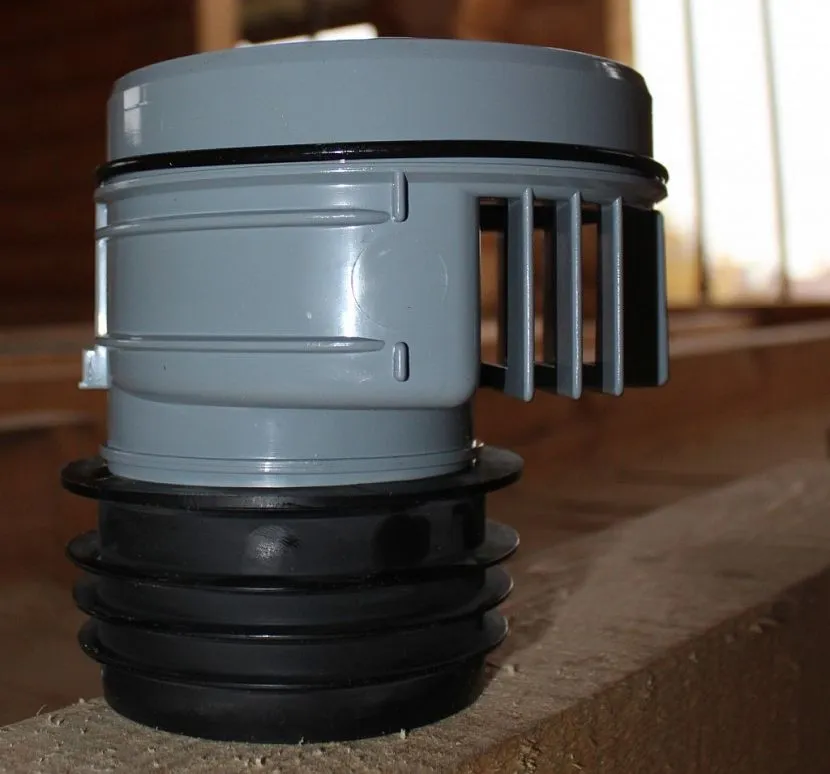

Установка обратного клапана

Элемент нужен для стабилизации напора внутри магистрали. Во время слива воды снижается внутреннее давление. Крышка клапана открывается, воздух проходит внутрь канализационной магистрали, стабилизируются показатели атмосферы. После этого крышка захлопывается, чтобы не выходили плохие запахи.

Конструкция обратного клапана:

• корпус — объединяет элементы;
• крышка для защиты от грязи, одновременно задерживает запахи;
• шток — открывает крышку, контролирует давление;
• резиновые манжеты — увеличивают степень герметичности, способствуют плавному движению штока;
• отверстие — нужно для прохождения воздуха.

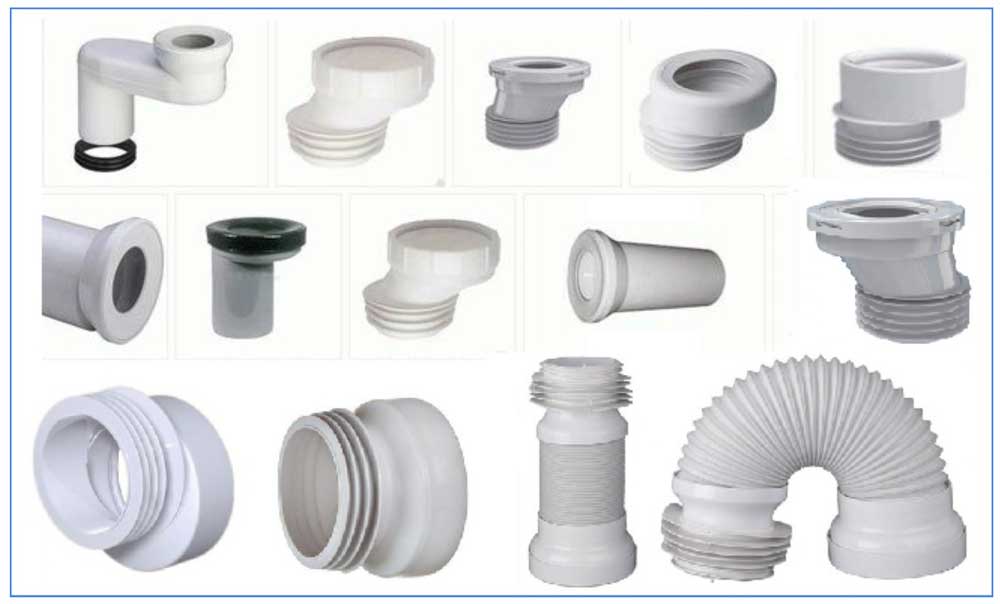

Преимущества и недостатки гофры для унитаза

Современные гофрированные фитинги изготавливают из качественного полипропилена, и у этого материала есть некоторые преимущества перед чугуном. Кроме того, некоторыми «плюсами» такие изделия обладают и благодаря своей конструкции.

Достоинства гофр для унитазов:

Гибкость.

Как следствие — множество вариантов расположения санприбора относительно места подключения к канализации.

• Простота монтажа и возможность установки своими силами — как вместо жесткого колена, так и при замене поврежденного гибкого переходника.
• Невысокая цена даже изделий известных брендов.

Есть у гибких переходников и недостатки:

Низкие прочностные характеристики — этот «минус» обуславливает ряд ограничений. Трубу нужно монтировать только открытым способом, заделывать в основание под раствор нельзя. Стенки гофры легко повредить острым предметом или открытым пламенем. Со временем рукав может провиснуть под нагрузкой, смяться на изгибе, потерять форму при сливе в унитаз горячей воды. Полипропилен нередко повреждается грызунами.

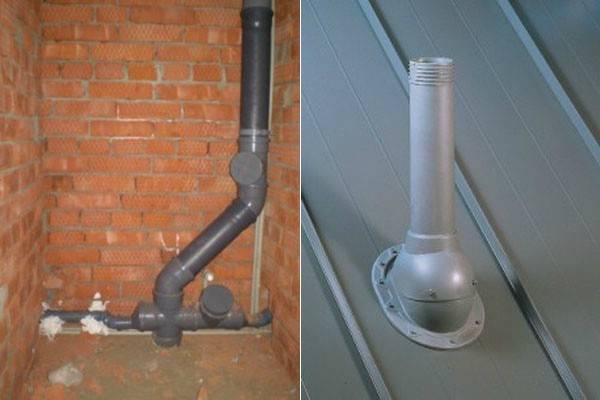

Установка фанового стояка

Для этого могут использоваться пластиковые или чугунные трубы. Существуют несколько вариантов их прокладки. Она может быть прямая, косая или с горизонтальным участком. Первый из этих вариантов считается наиболее эффективным, но он не во всех случаях может быть реализован. Менее подходящим является расположение фановой трубы под углом.

Варианты прокладки фанового стояка, материал труб и выходные отверстия различаются Источник sovet-ingenera.com

Если не удаётся провести установки предыдущими способами, то тогда придётся воспользоваться монтажом, где будет использован горизонтальный участок трубы. Его прокладывают в пределах чердака от той точки, где будет возможно установить вертикальную трубу.

Выход фановой трубы на крышу выполняется одним из следующих способов:

1. Его можно сделать в виде трубы на кровле.
2. Иногда его делают через стену под скосом крыши.
3. Иногда бывает, что выходное отверстие находится внутри чердачного помещения.

Последний вариант является менее качественным. При этом через трубу выходит влага, которая может привести к образованию конденсата и гниению крыши. Кроме того, через трубу распространяются запахи, присущие канализации. Когда она расположена на крыше, то такое воздействие сведено к минимуму.

Второй вариант считается уязвимым для обледенения.

Система клапана для стояка на чердаке Источник dretun.ru

На чердаке можно оборудовать выход из стояка только если там установить специальный клапан, который воздух может пропускать только внутрь, но не наружу.

Когда возникает необходимость установки фановой трубы

                Необходимость
в установке фановой трубы
для канализации в многоэтажном доме возникает в следующих случаях:

• малый диаметр канализационного стояка (110 мм — стандарт, но требующий вывода фановой трубы);
• наличие в доме (частном) бассейнов, больших емкостей с водой, которые периодически производят сброс жидкости в канализацию;
• внешняя автономная система очистки размещена неподалеку от дома, что способствует поступлению газов в помещения.

Специалисты рекомендуют
планировать установку фановой
трубы для канализации в частном доме еще на стадии проектирования,
поскольку сделать ее
одновременно с прокладкой
всей канализации проще, а необходимость в ней все равно возникнет. Даже в
малоэтажных домах рано или поздно возникает ситуация, когда в септике
накапливаются биогазы, которые должны
быть удалены из системы. Наличие фановой трубы является простым и безотказным
способом решения проблемы.

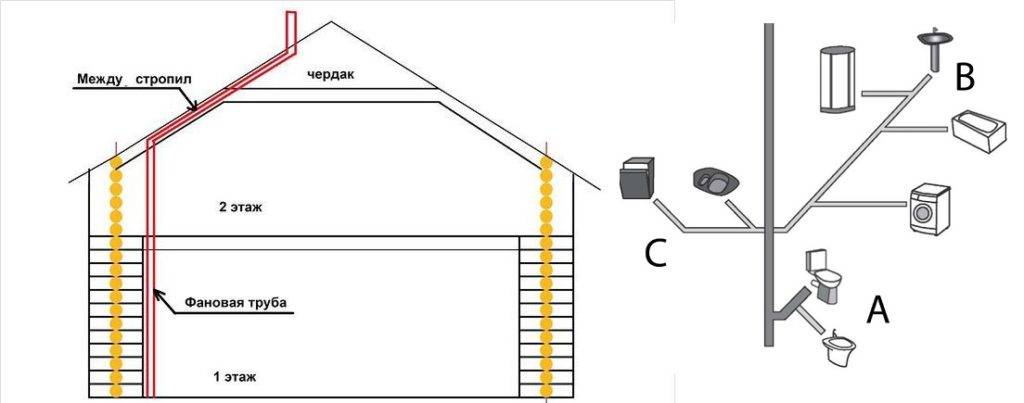

Пример устройства вентиляции между стропил

Инструкция подключения унитаза гофрой

Использование гофрированного шланга имеет положительные стороны:

• низкая стоимость элемента;
• возможность при монтаже менять длину, изгибать;
• нет необходимости выдерживать соосность;
• может служить временным соединением.

У гофры имеются недостатки, которые следует учитывать:

При неосторожном обращении с деталью она легко повреждается.
Если слабый уклон, труба забивается, нужна прочистка.
При длительном пользовании гофра провисает.
Трудно чистить внешнюю поверхность, которая забивается пылью.

Соединение гофрой подходит для моделей, имеющих горизонтальный или косой спуск.

Примерка

Гофра для унитаза.

Перед приобретением гофры измеряют расстояние от унитаза до раструба канализации. Патрубок должен быть длиннее не менее чем на ⅓.

Перед подключением проверяют конструкцию на совместимость. Отверстие трубы обрабатывают силиконом, вставляют манжету. Гофрированный патрубок всовывают через уплотнитель в канализацию. Вставляют, пока наконечник полностью не войдет в раструб. После проведенной операции нельзя прокручивать гофру, пока не высохнет силикон.

На следующем этапе берут унитаз и устанавливают на заранее предусмотренное место. Усаживаются на него, проверяют устойчивость. Если качается, придется выравнивать пол или установить прокладки.

Когда унитаз устойчивый, к выпуску подключают гофру, не используя силикон. Выливают 3 ведра воды и через минуту проверяют места соединений на протекание. Если появилась течь, проверяют уплотнители, проводят повторное соединение. Когда протеканий нет, отмечают места фиксации сантехники. Гофру отсоединяют и закрепляют, не нарушая соединение с канализацией. Сантехнику отставляют в сторону.

Фиксация унитаза

В отмеченных местах сверлят отверстия под дюбели.

Промазывают силиконом подошву унитаза. Если просто заделать стык после фиксации, результат окажется недолговечным. От влажной уборки силикон через некоторое время отслоится.

Устанавливают изделие, прикручивают винтами. Садятся на него и пробуют раскачать, после чего докручивают винты, закрывают колпачками. Щель между основанием и полом заделывают герметиком на цементной основе. От влаги он не разрушается.

Подсоединение канализации

Наконечник гофры намазывают силиконом и вставляют в унитаз. Шланг равномерно растягивают, чтобы избежать провисания и получить максимальный уклон. Делают паузу в монтаже, пока не застынет силикон.

Диаметр фанового стояка

Отдельно хочу сказать о диаметре фанового стояка. По правилам стояк монтируют трубой того же диаметра, что и основная система канализации. Если диаметр канализации 150, то и стояк необходимо монтировать этим же диаметром.

Но опять же, если канализация основная будет спрятана в полу, то фановый стояк пойдет в самом помещении. И не всегда есть возможность обыграть его коробом или спрятать в конструкции стен.

В таком случае, если у вас на всей вашей канализации подключен всего один унитаз, одна мойка, ванна и стиральная машина, то стояк можно сделать диаметром 50 мм в виде исключения. Или попробовать спрятать фановый стояк в стену или смонтировать по наружной стене здания.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Для чего используется фановая труба

Согласно действующим сегодня строительным нормативам, процесс сооружения системы канализации одноэтажного дома может выполняться без фановой трубы. Это связано с незначительным количеством единовременных стоков.

Если здание состоит из двух и более этажей или жилье оборудовано несколькими санузлами, тогда в целях обеспечения стабильного давления в системе канализации требуется фановая труба. Этот элемент связывает стояк с атмосферой, поддерживая стабильное атмосферное давление даже в случае объемного выброса воды из туалетного бачка, которое провоцирует разрежение в отводящей линии.

Согласно принятым строительным нормам, в одноэтажном здании с одним санузлом минимальное количество стоков, поэтому установка фановой трубы в санузле не обязательна

Если в жилом помещении оборудовано несколько туалетных комнат, тогда ситуация кардинально изменяется и устанавливаемая на унитазе фановая труба является жизненной необходимостью. Это правило действует в следующих случаях:

• дом имеет 2 и больше уровней, которые оборудованы канализационной системой и водоснабжением;
• диаметр поперечного сечения стояка канализации — 50 мм;
• внутри здания имеется бассейн или водяное оборудование, которое спускает в канализацию значительный объем стоков;
• септик близко расположен к дому, что может стать причиной достаточно неприятного запаха.

В вышеперечисленных случаях разрежение без фановой трубы может привести к быстрому опустошению сифонов под унитазом или раковиной, что обеспечит прямой контакт «атмосферы» септика с микроклиматом помещения.

Таким образом, установка фанового изделия в канализационной системе обеспечивает стабильное давление в отводящем трубопроводе и сохраняет целостность водяных стоков в сифонах под специальными сточными отверстиями, отсекающими неприятный аромат септиков от домашнего микроклимата.

Установка фановой трубы обязательна, если в здании обустроено 2 и более санузла, которыми пользуются одновременно все члены семьи

Строительство системы канализации и вентиляции с фановыми трубами рационально в следующих случаях:

• при установке канализационного стояка в частном доме с диаметром 50 мм;
• при наличии в доме двух и более этажей, на каждом из которых имеются санузлы;
• в частном доме оборудовано водопроводное оборудование, например, бассейн, генерирующее мощные водные стоки;
• автономная система канализации расположена рядом с жилым домом.

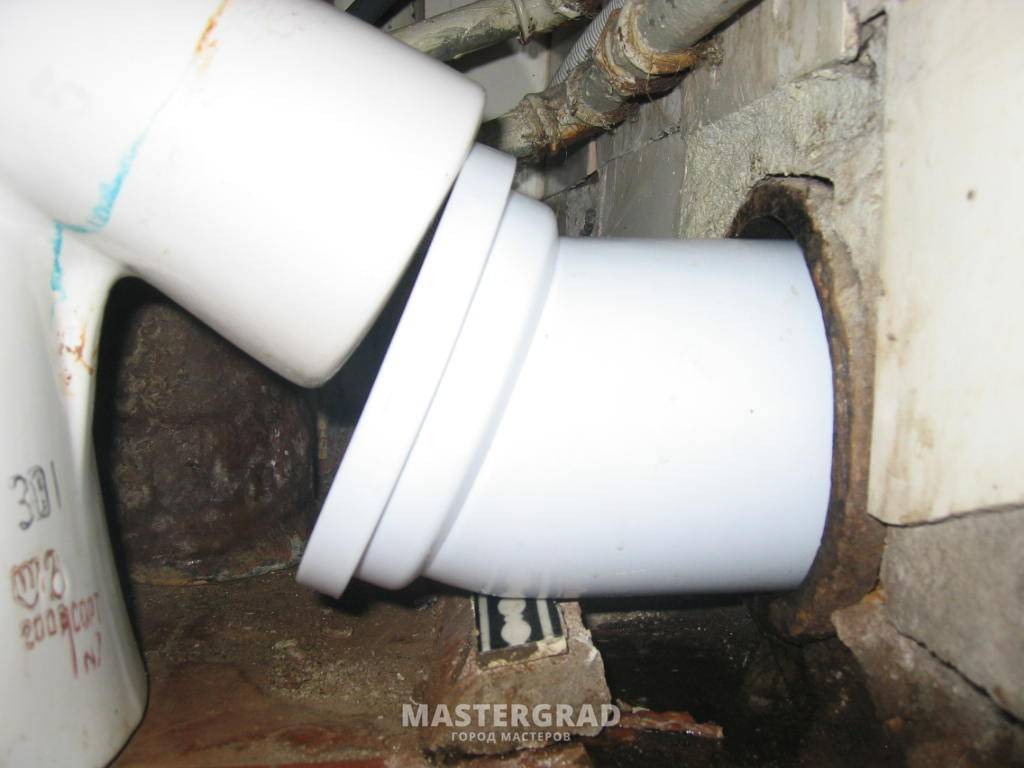

Обычно монтаж унитаза выполняется на канализационную трубу, имеющую типовой диаметр 110 мм. Сечение отверстия для слива в бачке составляет 70 мм. Как правило, к ванной подводится трубопровод с диаметром 50 мм. Он соединяется со стояком с сечением сифона не больше 110 мм. Из этого следует, что при работе одной ванны или унитаза внутренний диаметр стояка не будет полностью перекрыт.

Труба фановая для унитаза необходима в случае одновременного использования нескольких санузлов, когда разовый сток может перекрыть полностью сечение канализационного трубопровода

Умывальник, раковина или бытовая техника (посудомоечная машина, стиральная и другие), подключенные к канализационной системе, не способны значительно изменить объемы единовременного слива. Разовые стоки вышеперечисленных приборов незначительны, поэтому они не могут кардинально повлиять на ситуацию. В этих случаях фановая труба монтируется к унитазу по желанию владельца недвижимости.

Для чего устанавливают такие системы, их назначение и сфера применения

Отличить данную трубу легко. Она, чтобы иметь хорошие пропускные способности, имеет самый большой объем. Длина таких изделий произвольная. Так же стоит дополнить, что они бывают не только вертикальными, но и горизонтальными. Иногда они имеют углы.

Ранее в такую систему ставили трубы из чугуна, но они были тяжелыми и хрупкими. В ниши дни этот сортамент заменили на пластиковый. Он отличался небольшим весом, прочностью и надежностью.

Такие трубные изделия широко применяют как в многоэтажных домах, так и в частных. Например, сливная жидкость, поступая вниз, образовала помпу на средних этажах многоквартирного дома. Чтобы этого не происходило, стояк канализации выводят под самый потолок, делая его не закрытым.

Если такая сеть произведена правильно, то она просто откачивает воздушные пробки и жидкость из колен унитазов на нижние этажи не поступает. В обыденности эту сеть назвали фановая, если ее не сделать в доме, то в нем непременно появится неприятный запах сточной жидкости.

Такая сеть успешно применяется и в частных домах. Но, смысл устанавливать ее будет только тогда, когда дом состоит хотя бы из двух этажей, так же в нем должны быть расположены несколько санузлов.

Смотреть видео

Запах канализации в квартире. В чём причина? / Sewage smell in the apartment

Смотрите это видео на YouTube

Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Фановый стояк в помещении и фановая труба на крыше

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

• В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
• Дом имеет больше двух этажей, оборудованных общими стояками;
• Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
• Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
• Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
• При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Вывод фановой трубы на крышу двухэтажного строения

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

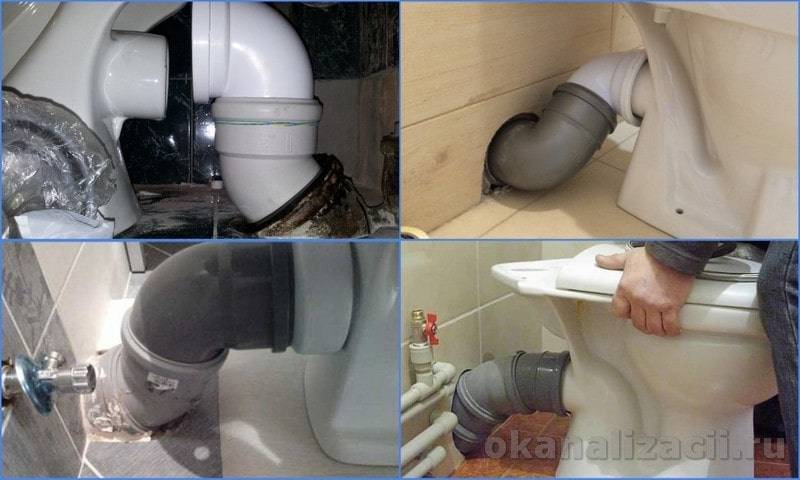

Основные схемы подключения трубы

Схема подключения унитаза к канализационной трубе зависит от того, какая сантехнического прибора. Все изделия отличаются положением выпуска.

Самыми распространёнными схемами, которые используются сегодня, являются следующие:

• подключение непосредственно в стену, применяется при установке унитазов с горизонтальным выпуском;
• монтаж под углом, когда слив может выходить как в пол, так и в стену, реализуется в процессе установки сантехнического прибора с косым выпуском;
• подключение вертикально подходит для установки унитазов с вертикальным выпуском.

Установка канализационной трубы для унитаза является довольно хлопотным делом, однако, сделать её можно своими руками. Первым делом нужно определиться с моделью унитаза. Выбор будет зависеть от личных предпочтений владельца, от его финансовых возможностей, а также от канализационной системы дома и от разводки санузла.

Перпендикулярно полу

Присоединение унитаза к канализационной трубе этим способом пользовалось огромной популярностью в середине прошлого века. На сегодняшний день сантехнические приборы с вертикальным выпуском выпускаются в очень ограниченных количествах, так как недостатков больше, чем преимуществ.

Основным плюсом такой конструкции является то, что унитаз можно установить очень близко к стене, что особенно актуально для маленького санузла. Ещё одним преимуществом соединения, когда канализационная труба располагается вертикально, является то, что это довольно аккуратно и привлекательно выглядит внешне. Нет лишних торцов, труб, переходных деталей.

Подсоединения унитаза к канализационной трубе осуществляется в несколько этапов:

1. на место, где должен будет стоять унитаз, устанавливаем винтовой фланец с фиксатором;
2. посередине фланца устанавливается канализационная труба;
3. теперь монтируется сантехнический прибор, закручивается;
4. последним нужно зафиксировать патрубок.

Если говорить о недостатках такой схемы, то нельзя не обратиться внимания на то, что разводка находится под полом, соответственно, доступа к трубам нет. В случае возникновения аварийной ситуации будет очень непросто проводить ремонтные работы. Придётся срывать и устанавливать обратно пол, а это не только лишняя трата финансов и усилий, но ещё и ущерб эстетики помещения.

Параллельно полу

Данная схема реализуется в случае установки унитаза с горизонтальным выпуском. Сливная труба будет располагаться параллельно полу, и выходить ссади, впираясь в стену. Чтобы качественно выполнить канализационную систему, необходимо подготовить уплотнительные манжеты, обеспечивающие герметическое соединение между стеной и сантехническим прибором.

Подсоединение унитаза к канализационной трубе этим способом начинается с того, что сантехнический прибор необходимо прикрепить дюбелями к полу. После этого можно выполнять работы по соединению канализационной трубы с унитазом.

Эта схема популярна из-за простоты монтажа, но подсоединить трубу к сантехническому прибору можно только, если в доме вертикальный стояк.

Под углом

Если нужно решить, как соединить унитаз с канализационной трубой, многие владельцы выбирают схему подключения под углом. Она применяется, если в сантехническом приборе реализован косой выпуск. Единственным недостатком такого типа является то, что от унитаза до стены должно быть какое-то расстояние, необходимое для правильности выполнения монтажных работ, однако, это изрядно может испортить эстетику помещения.

Основным преимуществом такого варианта является то, что канализационная труба засоряется крайне редко, ведь весь мусор уходит в канализацию гораздо быстрее, чем, если использована горизонтальная схема соединения.

Монтажные работы выполняются в несколько этапов, на каждом из которых необходимо придерживаться рекомендаций профессионалов, чтобы не столкнуться с неприятностями в процессе эксплуатации.

1. выпуск унитаза нужно смазать раствором, в состав которого входит олифы и сурика;
2. сверху наматывается просмоленная прядь с выпущенным концом;
3. прядь смазывается суриком;
4. косой выпуск сантехнического прибора фиксируется в отверстии канализационной трубы.
