Назначение и устройство
Перед подключением необходимо ознакомиться с принципом работы устройства и его особенностями. Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. Так осуществляется подача на катушку напряжения. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Суть этого процесса заключается в параллельном подключении дополнительного контакта к кнопке пуска, что организовывает подачу на катушку тока, поэтому необходимость удерживания в нажатом состоянии кнопки запуска пропадает.
С оборудованием кнопки отключения в схеме становится возможным разрыв цепи катушки управления, что отключает МП. Управляющие кнопки устройства носят название кнопочного поста. Они имеют по 2 пары контактов. Универсализация управляющих элементов сделана для организации возможных схем с моментальным реверсом.
Кнопки маркируются названием и цветом. Как правило, включающие элементы называются «Старт», «Вперед» или «Пуск». Обозначаются зеленым, белым или другим нейтральным цветом. Для размыкающего элемента используется название «Стоп», кнопка агрессивного, предупреждающего цвета, обычно красного.
Цепь необходимо коммутировать нейтралью, при использовании в ней катушки на 220 В. Для вариантов с электромагнитной катушкой с рабочим напряжением 380 В, на цепь управления подается снятый с другой клеммы ток. Поддерживает работу в сети с переменным или постоянным напряжением. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.
Различают два вида МП с контактами:
- Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.
- Нормально разомкнутыми — подача питания осуществляется только во время работы МП.
Второй тип применяется более широко, поскольку большинство устройств функционирует ограниченный период, пребывая основное время в состоянии покоя.
Состав и назначение частей
В основе конструкции магнитного контактора лежит магнитопровод и катушка индуктивности. Магнитопровод представляет собой разделенные на 2 части металлические элементы в форме «Ш», зеркально друг к другу расположенные внутри катушки. Их средняя часть играет роль сердечника, усиливая индукционный ток.
Магнитопровод оснащен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка. На корпусе МП закрепляются неподвижные контакты, на которых устанавливается питающее напряжение. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства. При этом положении на нагрузку питание не подается.
В зависимости от конструкции, бывают МП малых номиналов на 110 В, 24 В или 12 В, но более широко используются с напряжением 380 В и 220 В. По величине подаваемого тока различают 8 категорий пускателей: «0» — 6,3 А; «1» — 10 А; «2» — 25 А; «3» — 40 А; «4» — 63 А; «5» — 100 А; «6» — 160 А; «7» — 250 А.
Принцип работы
В нормальном (отключенном) состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства. При подключении к сети МП, в цепи появляется электрический ток, который, проходя по виткам катушки, генерирует магнитное поле. В результате притяжения металлических частей сердечников пружина подвергается сжатию, допуская замыкание контактов движимой части. После этого ток получает доступ к двигателю, запуская его в работу.
ВАЖНО: Для переменного или постоянного тока, который подается на МП, необходимо выдерживать указанные производителем номинальные значения! Как правило, для постоянно тока предельное значение напряжения составляет 440 В, а для переменного не должно превышать показатель 600 В. Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания
В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания
Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.
Основные схемы подключения пускателей
На практике, используется три основных вида схем подключения пускателей: прямая, реверсивная и звезда-треугольник. Каждая из них в свою очередь может быть разделена на подвиды в зависимости от напряжения.
Нереверсивная схема
Эта методика применяется, если нет необходимости менять в процессе работы направление вращения двигателя. В базовом исполнении, для 220 вольтовых катушек подобные схемы будут иметь вид:
Та же схема, но для 380 вольтовых катушек:
В состав каждой из них входят следующие элементы:
- Автомат включения (QF),
- Магнитный пускатель (KM1),
- Блокирующие контакты (БК),
- Реле тепловой защиты (P),
- Двигатель асинхронного типа (M),
- Предохранительный элемент (ПР),
- Органы управления или кнопки (Пуск, Стоп).
После подключения питания через автоматический выключатель QF, нажимается кнопка Пуск, которая замыкает контакты и подает напряжение на КМ1 Он осуществляет ввод в работу двигателя. После этого, кнопку Пуск можно отпустить, так как сработает блокировка на контактах БК. Отключение питания в автоматическом режиме происходит при падении напряжения (размыкаются удерживающие контакты БК) или перегрузке (срабатывает тепловое реле или предохранитель). Также можно остановить подачу напряжения вручную, через кнопку Стоп.
Реверсивная схема
Когда есть необходимость менять направление вращения электродвигателя, используют реверс, который базируется на блоке пускателей. Схемы подключения устройств для 220 и 380 вольт будут иметь следующий вид:
Реверсивная схема схема №1
Реверсивная схема схема №2
Как можно видеть, здесь присутствуют те же элементы, что и в нереверсивных схемах, но добавлен еще один пускатель (КМ2) и кнопка для его запуска (Пуск2). Изменение направления вращения происходит за счет смены фаз. Но необходимо учесть ряд ключевых моментов, в частности предотвращение одновременного включения двух коммутаторов во избежание короткого замыкания. При подаче напряжения через автомат QF, включается пусковая кнопка на первый контактор (Пуск1, КМ1). В это же время происходит расщепление нормально замкнутых контактов БК1 перед реверсной кнопкой. Обратный ход включается аналогично, через Пуск 2, но перед этим необходимо отключить питание – Стоп (С).
Схема комбинации звезды и треугольника
Схемы «звезда» и «треугольник» являются наиболее распространенными при подключении двигателя к электрической линии. В первом случае он будет работать плавно, но не сможет развить полную мощность. Соединение треугольником, в свою очередь, не дает столь ровных оборотов, но позволяет развить полную мощность, вплоть до полуторакратной паспортной.
В двигателях большой мощности часто используют интересный ход: первоначальный плавный ввод организовывается по звезде, а после выхода на необходимые обороты, автоматически переходят на треугольник. Это позволяет в том числе значительно снизить потребляемые пусковые токи. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид:
Реверсивная схема подключения электродвигателя через пускатели
В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».
Реверсивная схема подключения трехфазного двигателя через магнитные пускатели
Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.
Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.
Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2
Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

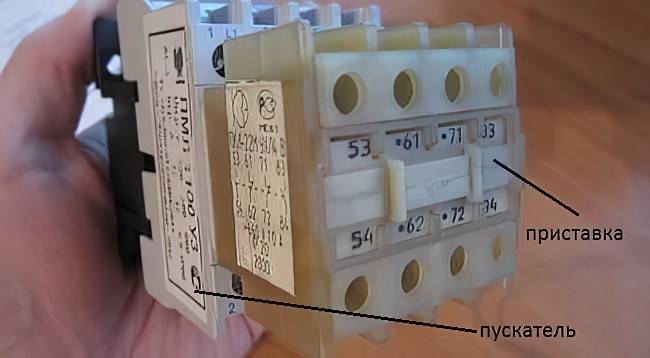

Магнитный пускатель с установленной на нем контактной приставкой
Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.
На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.
Основные функции устройств:
- Включение и выключения электроцепи;
- Гашения электродуги, которая появляется после размыкания агрегата;
Контакторы зачастую используются в отопительных, осветительных и вентиляционных системах. Применяются при устройстве электродвигателей в трамваях, лифтах, кранах и электровозах.
Уместно применение контакторов на объектах с высокой частотой пусков, где есть присоединение токов с большой нагрузкой. В конструкцию устройства входят:
- Катушки управления;
- Группы контактов;
- Камеры дугогасящие.
Заказать сертифицированные контакторы можно в интернет-каталоге . Мы являемся официальными дистрибьюторами этой торговой марки.
Электромагнитные пускатели: область применения
Пускатели электромагнитные применяются для разгона, пуска и регулирования электрического двигателя. Они защищают прибор от перегрузок.
Магнитные пускатели являются замыкателями, укомплектованными вспомогательными механизмами: термореле, пусковым устройством, дополнительной группой контактов и предохранителями.
Такой прибор нужен для дистанционного регулирования электродвигателя с короткозамкнутым вихревым соединением.
Купить сертифицированные магнитные пускатели
Область применения реле напряжения
В условиях активного использования большого количества электроаппаратуры в каждом доме, возрастает частота перепадов напряжения в сети. Даже самый качественный прибор со временем выходит из строя или дает сбой в работе. Чтобы предотвратить отказы в работе применяемой аппаратуры из-за нестабильной энергоподачи устанавливают реле напряжения.
Приборы анализирую состояние электросети. При отклонении от нормы в доли секунды отсоединяют прибор от сети. Реле напряжения отличаются быстродействием. Чтобы устройство максимально корректно работало, устанавливают верхний и нижний пределы, а также временной промежуток, в течение которого прибор должен быть отсоединен от сети.
При возникновении сложностей с выбором товара, наши специалисты готовы оказать помощь. Консультации доступны в телефонном режиме в часы работы магазина. Мы принимаем заказы на комплексные поставки электрооборудования. Товар доступен в Ростове-на-Дону, Батайске. Заказчикам из других регионов товар отправляется удобной транспортной компанией.
Характеристики и виды пускателей по характеристикам
Перед тем, как выбрать контактор, нужно определиться с нагрузкой, и выбор делать исходя прежде всего мощности нагрузки. Параметры контакторов можно уточнить на сайтах производителей или у торгующих организаций, а здесь мы приведем и рассмотрим самые важные. Основные параметры (ток, мощность нагрузки) обычно указывают на корпусе пускателя.
Величина (условный габарит) пускателя (контактора)
Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:
- нулевая величина – на максимальный ток до 6 А (через каждый рабочий контакт)
- первая – на максимальный ток до 9 – 18 А (в зависимости от исполнения контактов)
- пускатель 2 величины – до 25 – 32 А
- пускатель 3 величины – до 40 – 50 А
- пускатель 4 величины – до 65 – 95 А
- пускатель 5 величины – до 100 – 160 А
- шестая величина – от 160 А и выше
Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, ТЭНы) максимальный ток для того же пускателя будет в полтора – два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).
- 1 – до 2,2 – 7,5 кВт
- 2 – до 11 – 15 кВт
- 3 – до 18 – 22 кВт
- 4 – до 30 – 45 кВт
Сразу надо сказать, что эта мощность – действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.
Количество контактов (полюсов)
В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или “самопитания”, чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.
Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.
Дополнительные контактные приставки ПКИ, и др.
Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов. Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки. Подробнее – в статье про пневматические реле выдержки времени.
Напряжение электромагнитной катушки контакторов
Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.
Катушки контакторов
Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) – катушки на 380 В.
Как заменить катушку контактора?
Иногда в наличии нет контактора с катушкой нужного напряжения, можно не покупать целиком нужный контактор. У многих производителей в продаже имеются катушки под разные напряжения и величины контакторов.
В частности, это относится к IEK, КЕАЗ. Иностранные производители, как правило, делают контакторы неразборными, и отдельно катушки к ним не продают.
Стоит сказать, что катушки контакторов на нужные напряжения должны быть в ремонтных комплектах, поскольку это можно считать расходным материалом. Основные неисправности катушек – обрыв обмотки и деформация корпуса.
Чтобы увеличить срок службы катушек контакторов или электромагнитов, которые находятся продолжительное время во включенном состоянии, допустимо эксплуатировать их на напряжении 85-90 % от номинала.
Как подключается кнопочный пост
Кнопочный пост играет ведущую роль в процессе выполнения управляющих функций в отношении магнитного пускателя. В связи с этим, его конструкцию и принцип работы следует рассмотреть более подробно. Представленная схема включает в себя дополнительные кнопки. Нажимая на них, можно поочередно осуществлять включение и остановку двигателя.
Схема подключения кнопки СТОП в управляющую цепочку выполняется в последовательном варианте, а для кнопки ПУСК предусмотрено параллельное подключение. Вся конструкция состоит из двухкнопочного поста с функциями пуска и отключения. Он включает две пары контактных групп, состоящих из нормально замкнутых и нормально разомкнутых контактов.
Напряжение на кнопки подается через клеммы, установленные внутри силовых контактов магнитного пускателя. Вначале ток поступает на кнопку СТОП, затем продолжает путь по нормально замкнутому контакту и двигается по перемычке к кнопке ПУСК. Когда кнопка включения ПУСК оказывается нажатой, это приводит к замыканию нормально замкнутого контакта. Таким образом, напряжение доходит до нужного места, что вызывает срабатывание катушки и втягивание сердечника под влиянием электромагнитного поля. После этого в действие вступают силовые и вспомогательные контакты, обведенные на представленной схеме пунктиром.
Использование вспомогательного блок-контакта позволяет выполнить шунтирование контакта пусковой кнопки, чтобы при ее отпускании прибор оставался во включенном состоянии. Магнитный пускатель может быть отключен через кнопку СТОП, при этом с управляющей катушки убирается напряжение, и пружины возвращают контакты в первоначальное положение.
Принцип действия
Как только к трёхкнопочному выключателю подведён источник питания — устройство готово к работе.
При нажатии кнопки «Вперёд»: происходит замыкание цепи питания обмотки у КМ1, сердцевина катушки погружается, что вызывает замыкание силовых контактов. Одновременно с этим цепь управления КМ2 размыкается, благодаря включённому в неё вспомогательному контакту КМ1. Когда кнопка отпускается, питание продолжает подаваться по замкнутому вспомогательному контакту КМ1.
При нажатии кнопки «Назад» картина аналогичная, а если воспользоваться кнопкой «Стоп», то сердцевина КМ1 благодаря действию пружины вернётся в исходное положение, и работа прекратится.
Устройство и принцип работы
Питание для двигателя или любой другой нагрузки фаза от В подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на и вольт, которые могут пригодиться в домашних условиях.
Такое подключение позволяет производить коммутацию кнопками с любого поста.
Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора.
Немного изменена и силовая часть От к
Обратите внимание, что у них для управления пускателем используются разные по назначению контакты
Рекомендуем: Выключатель luxar deco как подключить
Навигация по записям
Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В. На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. Напряжение с обозначением — значит разные фазы. Схема подключения магнитного пускателя на В Подключение к В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки.
Вся схема будет работать от двух фаз. Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на В. Подключение магнитного пускателя с тепловым реле Магнитный пускатель это, по сути, мощное реле специального назначения. Для подачи питания используется второй тип, он и есть наиболее распространенным.
В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится. В прорези нижней части магнитопровода устанавливается катушка. Как выглядит монтажная практическая схема подключения магнитного пускателя?
Далее нужно установить перемычку в кнопочном посте. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты. Вся схема в целом претерпевает незначительные изменения. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт. Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

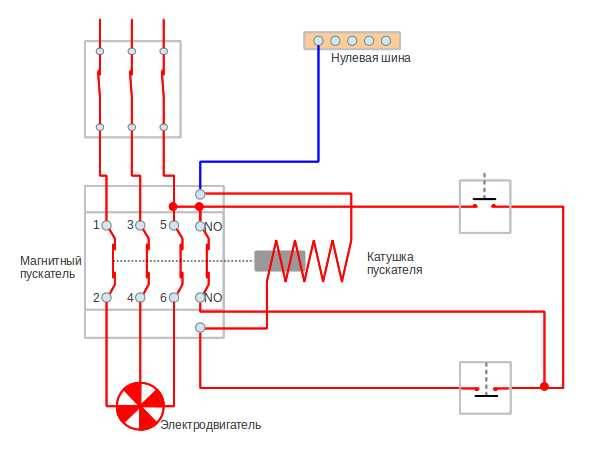

Схема подключения магнитного пускателя на 220В
Электроток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.
При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.
Чем отличаются пускатели от контакторов
Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:
- Рабочие (силовые) контакты, для управления работой нагрузки.
- Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.
Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.
Внешний вид не всегда так сильно отличается, но бывает и так
Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.
Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.
Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.
