Электромагнитное реле: устройство, маркировка, виды + тонкости подключения и регулировки

Простой термоиндикатор

Термореле (рис. 3), или, говоря точнее, термоиндикатор, выполнен по мостовой схеме . Когда мост сбалансирован, ни один из светодиодов не светится. Стоит температуре повыситься, включится один из светодиодов.

Рис. 3. Принципиальная схема простого термо-индикатора на одном транзисторе и светодиодах.

Если температура, напротив, понизится, загорится другой светодиод. Чтобы различать, в какую сторону изменяется температура, для индикации ее повышения можно использовать светодиод красного свечения, а для индикации понижения — светодиод желтого (или зеленого) свечения. Для балансировки схемы вместо резистора R2 лучше включить потенциометр.

Основной принцип работы первого электромагнитного реле.

Когда электрическая цепь замыкалась или размыкалась, через обмотку подковообразного электромагнита проходил электрический ток, создавая вокруг сердечника электромагнитное поле. Якорь, который находился между полюсами подковы-сердечника, притягивался к магниту или отходил от него, а своим обратным концом размыкал или замыкал расположенные рядом электрические контакты. Контакты, в свою очередь, управляли следующей, такой же, похожей на предыдущую электрической цепью. Вторая цепь управляла третьей и так далее.

Таким образом, получалась единая цепь, осуществляющая передачу электрического сигнала, напоминающую эстафету(передать сигнал) и смену участков(отдельных цепей), как смену почтовых лошадей(relay,англ). Одним словом будет сказано, была собрана первая релейная проводная связь. Подобным образом, но используя беспроводную — радио связь, работают мобильные телефонные сети, телевидение, телеграф.

Вот краткая история появления современного электромагнитного выключателя — реле́, название которого связано с курьерской почтовой службой.

Из чего состоит современное электромагнитное реле.

Современное электромагнитное реле имеет основные три части: электромагнит, якорь, притягивающийся к сердечнику, и контактный переключатель, управляемый движением якоря. Электромагнит представляет собой сердечник, во многих моделях — стержень, из магнитного — обычно стального материала с намотанным поверх катушкой из электрического провода. Пластина, притягивающаяся к электромагниту, называется якорем, который управляет через изолированный толкатель контактами, то есть размыкает или смыкает их.

Катушка реле может питаться токами малой величины, а срабатываемый якорь — управлять контактами с  бо́льшими в тысячи раз токами.

Какие электромагнитные реле бывают.

Электромагнитные реле делятся на две основные группы: с нормально замкнутыми контактами и с нормально разомкнутыми. В зависимости от тока управляющего сигнала, они делятся на реле постоянного и переменного тока. Далее разделяются по типу исполнения, по времени срабатывания, по нагрузке на контакты, по контролируемой величине, а также на специальные виды.

Как обозначаются электромагнитные реле на схеме.

Основу любого электромагнитного реле выполняет его обмотка — катушка электрического провода. Она изображается прямоугольником, с отводом от длинных сторон линий, указывающих на подключение к цепи, с обозначением: А1 и А2.

Символьное обозначение соответствует  букве (К).

• KA — токовое реле;
• KH — указательное реле;
• KK — электротепловое реле;
• KM — контактор или магнитный пускатель;
• KT — реле времени;
• KV — реле напряжения;
• KCC — реле команды включения;
• KCT — реле команды отключения;
• KL — промежуточное реле.

Изображение контактов напоминает рисунок выключателей. На концах контактов указываются геометрические символы, характеризующие их тип и функциональность. Символьное обозначение соответствует порядковому обозначению электромагнитного реле в схеме, а через точку номер группы контакта этого реле. К примеру: К1.2.

Область применения реле весьма обширна: холодильники, компьютеры, телевизоры, автомобили, утюги — перечислять можно долго и Вы в этом сами убедитесь, как только сможете находить их на схемах.

Название «Электромагнитное реле на схеме»

Фрагмент содержимого Современное электромагнитное реле имеет основные три части: электромагнит, якорь, притягивающийся к сердечнику, и контактный переключатель, управляемый движением якоря. Электромагнит представляет собой сердечник, во многих моделях — стержень, из магнитного — обычно стального материала с намотанным поверх катушкой из электрического провода. Пластина, притягивающаяся к электромагниту, называется якорем, который управляет через изолированный толкатель контактами, то есть размыкает или смыкает их. Катушка реле может питаться токами малой величины, а срабатываемый якорь — управлять контактами с  бо́льшими в тысячи раз токами.

Автор

Издатель

«Весёлый Карандашик»

Громкоговоритель в действии и на схемах

Электромашина в работе и на схеме

«Подписаться на рассылку новых записей»   860

Отличия и плюсы твердотельных реле (в сравнении с электромеханическими)

При выборе ТТР у покупателя возникает ряд вопросов — зачем переплачивать за твердотельное реле, в чем его преимущества перед стандартными электромеханическими устройствами. Выделим главные плюсы:

Небольшие габариты, что исключает проблемы с поиском места для монтажа.
Отсутствие шума и вибрации

Это важно, если устройство устанавливается в помещениях, где находятся люди.
Высокая скорость коммутации.
Продолжительный ресурс, обусловленный отсутствием износа механической и электрической части.
Постоянное выходное сопротивление, которое не меняется в течение срока эксплуатации. Кроме того, контактные группы не подвержены окислительным процессам.
Нет резких изменений напряжения в процессе переключения.
Нет искр, что расширяет сферу применения. Его установка допускается на объектах, где имеются повышенные риски взрывов и появления пожара.
Низкая чувствительность к внешним факторам, к примеру, появлению магнитных полей, вибрациям, повышенному уровню пыли или магнитным полям.
Высокий уровень сопротивления между выходом и входом.
Низкое потребление энергии.
Большое число коммутаций, которое не ограничивается производителем

В реальности оно достигает 109.

Его установка допускается на объектах, где имеются повышенные риски взрывов и появления пожара.
Низкая чувствительность к внешним факторам, к примеру, появлению магнитных полей, вибрациям, повышенному уровню пыли или магнитным полям.
Высокий уровень сопротивления между выходом и входом.
Низкое потребление энергии.
Большое число коммутаций, которое не ограничивается производителем. В реальности оно достигает 109.

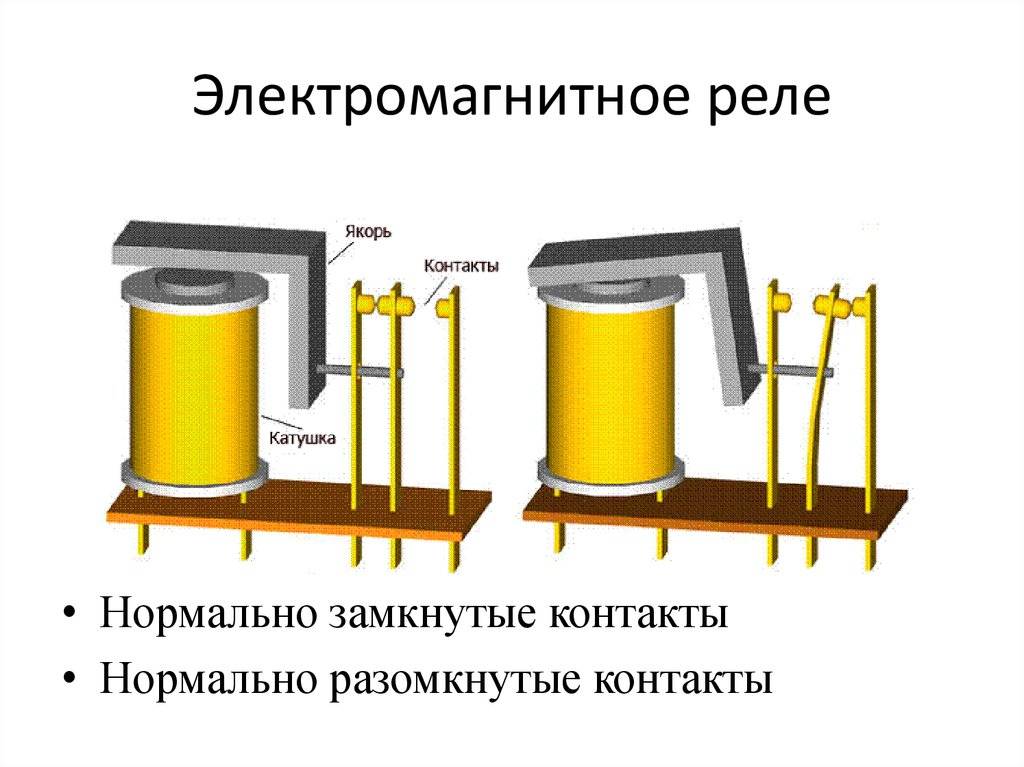

Нормально замкнутый и нормально разомкнутый контакт

Различают два основных вида контактов реле: нормально закрытые (НЗ) и нормально открытые (НО). Названия отражают состояние контактов в «нормальном», когда на катушке реле НЕТ напряжения. Нормально закрытые контакты замкнуты в нормальном состоянии, а нормально открытые – разомкнуты.

Ещё одни тип контактов – перекидные. Их нельзя назвать ни нормально закрытыми, ни нормально открытыми, поскольку они имеют и тот и другой контакт. При переключении реле, такой контакт размыкает одну цепь и замыкает другую. Это станет понятнее, когда мы посмотрим их графическое обозначение на схеме.

Обозначение

На электрических схемах реле обозначают как несколько отдельных элементов:

катушка

• НЗ контакт
• НО контакт
• Перекидной

Условное деление на разные элементы вводится исключительно для удобства. Это позволяет размещать катушку и контакты в разных частях схемы, чтобы она получилась более компактной и читаемой. При этом все элементы одного реле обозначаются одним и тем же буквенным кодом, т.к. конструктивно – это один элемент.

Также для удобства некоторые элементы реле могут изображаться на схеме и совместно. Например, так может быть обозначена группа нормально открытых контактов:

Регулировка ЭМР

Способ измерений в зависимости от типа реле может существенно отличаться

При регулировке важно учитывать следующие принципы

• Ослабление возвратной пружины приводит к увеличению времени возврата и снижению напряжения срабатывания.
• Если увеличить начальный зазор между сердечником и якорем, скорость срабатывания увеличится, а напряжение будет больше. Такой же эффект наблюдается при регулировке конечного зазора в отношении скорости и напряжения возврата.
• С увеличением числа замыкающих/размыкающих контактов с одновременным увеличением давления пружины происходит повышение напряжение и скорости возврата и срабатывания соответственно.

Необходимо учитывать, что любые изменения напрямую влияют на работу контактной системы. Поэтому при регулировке параметров ЭМР необходимо выбрать положение, при котором возвратная пружина будет максимально натянута, а зазор сможет обеспечить наибольший ход якоря.

Термореле на транзисторах

Термореле (рис. 1) выполнено на основе триггера Шмитта. В качестве датчика температуры используется терморезистор (резистор, сопротивление которого зависит от температуры).

Потенциометр R1 устанавливает начальное смещение на терморезисторе R2 и потенциометре R3. Его регулировкой добиваются срабатывания исполнительного устройства (реле К1) при изменении сопротивления терморезистора.

Рис. 1. Схема простого термореле на транзисторах.

В качестве нагрузки в этой и других схемах этой главы может быть использовано не только реле, но и слаботочная лампа накаливания.

Можно включить светодиод с последовательным токоограничивающим резистором величиной 330…620 Ом, генератор звуковых колебаний, электронную сирену и т.д.

При использовании реле контакты последнего могут включать любую электрически изолированную от цепи датчика нагрузку: нагревательный элемент либо, напротив, вентилятор.

Для защиты выходного транзистора от импульсов напряжения, возникающих при коммутации обмотки реле (индуктивной нагрузки), необходимо включать параллельно обмотке реле полупроводниковый диод.

Так, на рис. 1 анод диода должен быть соединен с нижним по схеме выводом обмотки реле, катод — с шиной питания. Вместо диода с тем же результатом может быть подключен стабилитрон или конденсатор.

Основы исполнения привода

Термин «реле» является характерным для устройств, которыми обеспечивается электрическое соединение между двумя и более точками посредством управляющего сигнала.

Наиболее распространенным и широко используемым типом электромагнитного реле (ЭМР) является электромеханическая конструкция.

Так выглядит одна конструкция из многочисленного ряда изделий, именуемых как электромагнитные реле. Здесь показан закрытый вариант механизма с использованием крышки из прозрачного оргстекла

Схема фундаментального контроля над любым оборудованием всегда предусматривает возможность включения и отключения. Самый простой способ выполнить эти действия — использовать переключатели блокировки подачи питания.

Переключатели ручного действия могут использоваться для управления, но имеют недостатки. Явный их недостаток – установка состояний «включено» или «отключено» физическим путем, то есть вручную.

Устройства ручного переключения, как правило, крупногабаритные, замедленного действия, способные коммутировать небольшие токи.

Ручной механизм переключения – дальний родственник электромагнитных контакторов. Обеспечивает тем же функционалом – коммутацией рабочих линий, но управляется исключительно вручную

Между тем электромагнитные реле представлены в основном переключателями с электрическим управлением. Приборы имеют разные формы, габариты и разделяются по уровню номинальных мощностей. Возможности их применения обширны.

Такие приборы, оснащенные одной или несколькими парами контактов, могут входить в единую конструкцию более крупных силовых исполнительных механизмов — контакторов, что используются для коммутации сетевого напряжения или высоковольтных устройств.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

ПРИМЕНЕНИЕ ЭЛЕКТРОМАГНИТНЫХ РЕЛЕ

Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии.

Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования.

Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт. Широкое распространение релейной защиты высоковольтных линий обусловлено:

• высокой долговечностью релейных элементов;
• быстрой реакцией на изменение параметров подключенных линий;
• способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.

Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.

Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления.

К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.

Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение.

Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению.

Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.

Принцип работы этих устройств во многом напоминает работу реле, с той лишь разницей, что предназначены данные устройства для коммутации силовых цепей сила тока, в которых может достигать 1000 А, а в случае особо мощных установок и выше.

Помимо низковольтного оборудования релейные блоки используются для управления, конденсаторными установками, которые используются для плавного пуска электрических двигателей высокой мощности.

Но самым знаковым применением реле электромагнитного типа является их использование в первых электронно-вычислительных машинах, в качестве логических элементов способных выполнять простейшие логические операции. Не смотря на низкое быстродействие эти первые компьютеры по надежности превосходили следующее поколение ламповых вычислительных комплексов.

Простейшими примерами использования электромагнитного реле в повседневной жизни являются реле управления в различных видах бытовой техники: холодильниках, стиральных машинах и т.п.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Выбор твердотельного реле

При покупке ТТР стоит учесть ряд особенностей устройства, что поможет сделать правильный выбор.  Для сравнения классические устройства способны выдерживать перегрузки, возникающие на небольшое время и не превышающие полутора или двукратного номинального тока.

Если правильно подойти к вопросу эксплуатации, хватит обычной чистки контактов.

В случае с твердотельными реле ситуация обстоит хуже. Если номинальный параметр тока превышен в 1,5 и более раз, прибор можно выбросить. Вот почему при выборе ТТР для питания активной нагрузки стоит брать запас по току в два-четыре крата.

Если изделие планируется применять в цепи пуска АД, этот показатель стоит увеличить в шесть-десять раз. При таком подходе придется переплатить, но зато повышается срок службы подключенного прибора и надежность его работы.

Реле контроля фаз и напряжения – для чего предназначено, устройство и принцип работы

Обозначения в зависимости от типов реле

В зависимости от вида релейные устройства могут обозначаться на схемах по-разному.

Тепловые модели реле

Реле тепловой защиты применяются с целью обеспечения нормального режима работы потребителей. Приборы выключают электродвигатель мгновенно или через некоторое время, предотвращая повреждения изоляционной поверхности или отдельных узлов.

На схемах тепловое реле обозначается как KSG и подключается на нормально-замкнутый контакт. Подключение производится по системе ТР – на выход низковольтного пускателя электродвигателя.

Реле времени

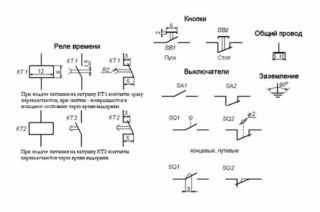

Обозначение реле времени

Реле времени обозначается как KT и работает по принципу постановки на паузу при определенном воздействии. Прибор также может иметь цикличную активность.

Для обозначения контактов, работающих на замыкание согласно ГОСТ 2.755-87 применяются:

• дуга вниз – задержка после подачи напряжения,
• дуга вниз – контакт, срабатывающий при возврате,
• две дуги в противоположном направлении – задержка при подаче и снятии напряжения управления.

Импульсные замыкающие контакты обозначаются так:

• черточка внизу с диагональной угловой линией и стрелка без нижней части – импульсное замыкание при срабатывании,
• черточка внизу с диагональной угловой линией и стрелкой без верхней части – импульсное замыкание при возврате,
• черточка внизу с диагональной угловой линией и нормальной стрелкой – импульсное замыкание в момент срабатывания и возврата.

Напряжение питания, подающееся на реле времени, на схемах маркируется как голубой график. Направление напряжения на приборы обозначается как серый график. Диапазон задержки срабатывания имеет обозначение в виде красных стрелок. Временной интервал отражает буква Т.

Реле тока

Реле тока на схеме

Токовое реле контролирует ток и напряжение. Увеличение первого параметра свидетельствует о неполадках оборудования или линии.

На схемах устройство маркируется как KA (первая буква – общая для реле, пускателя, контактора, вторая – конкретно для токовой модели). При наличии БНТ оно будет обозначаться KAT, торможения – KAW, фильтрации – KAZ. Катушку на чертежах изображают как прямоугольник, размер которого 12х6 мм. Контакты имеют обозначение нормально открытых или нормально закрытых.

Обмотка напряжения маркируется как прямоугольник, разделенный на две части горизонтально. В меньшей указывается буква U, от большей вверх и вниз направлены по горизонтали ровные черточки.

Обмотка тока указывается как прямоугольник, разделенный на два сектора в горизонтальном направлении. В большей по горизонтали вверху и внизу имеются две черточки. На меньшей прописывается буква I со значком больше (максимальный ток).

Особенности обозначения электромагнитных реле на схемах

Конструктивно электромагнитное реле является электромагнитом с одной или несколькими контактными группами. Их символы и формируют УГО прибора. Обмотка электромагнита отрисовывается как прямоугольник с линиями выводов по обеим сторонам. Маркеры контактов К находятся напротив узкой стороны обмотки и соединяются пунктиром (механическая связь).

Контактный вывод можно изобразить с одной стороны, а контакты – около УГО коммутации. Привязку контактов к конкретному реле указывают в виде порядковой нумерации (К 1.1., К 1.2).

Внутри прямоугольника могут указываться параметры или особенности конструкции. К примеру, в символе К 4 имеются две наклонные черточки, т.е. у реле – две обмотки.

Модификации с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных приборов обозначают окружностью. Это символ геркона. Принадлежность элемента к определенному устройству прописываются в виде букв контактов (К) и порядковых чисел (5.1, 5.2).

Промежуточное реле

Промежуточное реле на схеме

Промежуточные релейные устройства применяются для коммутации электроцепи. Они усиливают электрический сигнал, распределяют электроэнергию, сопрягают радиотехнические элементы. Условный знак катушки – прямоугольник с литерой К и порядковым номером на чертеже.

Обозначение контактов промежуточного реле на схеме выполняется при помощи буквы, но с двумя цифрами, которые разделены точкой. Первая свидетельствует о порядковом номере релейного прибора, вторая – о номере группы контактов данного прибора. Контакты, находящиеся около катушки, соединяются штриховкой.

Маркировка электросхемы и выводов производится изготовителем. Она наносится на крышку, закрывающую рабочие органы. Под схемой прописываются контактные параметры – максимальный ток коммутации. Некоторые бренды номеруют выводы со сторон соединения.

На схемах контакты изображаются в состоянии без подачи напряжения.

Назначение

Промежуточное или вспомогательное реле – это устройство, которое используется для контроля работы различных станков, комплексов и т. д., и позволяет обеспечить контроль сразу нескольких электрических цепей. К примеру, при помощи одного контакта осуществляется запуск станка, а другим производится выключение иного электрического устройства.

Фото — модульный ELF

Назначение реле промежуточного типа:

1. Для замыкания или размыкания отдельных и независимых друг от друга цепей;
2. Для замедления защитной реакции при необходимых высоких нагрузках;
3. С целью контроля основного устройства в условиях высокого напряжения.

Фото — схема

Конструкция устройства может варьироваться в зависимости от его назначения и производителя (Omron, VDC, CAD, РЭП15). Рассмотрим самый простой вариант. Стандартное двухпозиционное вспомогательное реле состоит из электромагнитной катушки, оснащенной сердечником. К ней подключается постоянный или переменный ток нагрузки в зависимости от рабочей сети. Когда в катушке появляется напряжение, происходит замыкание рабочих подвижных контактов с неподвижными. Они установлены на корпусе над колодкой. Катушка управляет ими – они могут изменять свое положение и от этого может изменяться принцип питания.

Фото — конструкция OMRON

Главное назначение промежуточного реле – расцеплять и размножать отдельные контакты цепей. К примеру, если к нему подключить стандартный трехфазный электродвигатель, то произойдет следующее замыкание контактов:

1. Пуск. Включится сигнализация;
2. Сработает пускатель;
3. Замкнется последняя пара контактов и заведется двигатель.

В большинстве случаев, также промежуточное реле времени и контроля разрывает реверс двигателя, чем препятствует резкое выключение мотора

Важно понимать, что промежуточное электромагнитное реле может быть оснащенным несколькими группами контактов управления. Их количество зависит от назначения конкретного устройства

Чтобы было легче распознавать различные типы устройства, используется специальное буквенно-циферное обозначение, рассмотрим его на примере популярного ПЭ:

ПЭ46-1

• П – промежуточное;
• Э – Электромагнитного типа;
• 46 – номер серии;
• 1 – импульсный;

Если после этого продолжается маркировка, то она означает: количество рабочих замыкающих контактов и климатическое исполнение отдельно взятого устройства. Очень часто производитель опускает в описании эти моменты, но они обязательно должны значиться в сертификате качества и паспорте.

Фото — рп-21

Видео: реле серии TR20

Это интересно: Вводно-распределительные устройства (ВРУ) — назначение, виды, комплектация

Вопросы и практические советы

Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?

Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.

Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?

Каждое бистабильное реле подключается так же?

Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.

В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.

Систему управления освещением на импульсных реле уже нельзя назвать каким-то ноу-хау. Появилась она очень давно.

Однако широкая практика внедрения и использования бистабильных реле, так их еще называют по-научному, вместо старых проверенных временем проходных выключателей, получает все большее распространение именно сейчас.

Конечно, есть и более современные устройства, основанные на управлении по Wi-Fi сигналу или подключенные к ПЛК (PLC), однако импульсники (блокировочные реле) более доступны по деньгам широкому кругу рядовых пользователей.

В среднем их цена колеблется в пределах 1000 — 1500 рублей за штуку, в зависимости от производителя и функциональности (встроенный таймер, функция центрального управления и т.п.)

А еще они более ремонтно-пригодны. При выходе из строя какой-то одной релюшки, у вас перестанет работать всего лишь одна зона освещения, а не пропадет свет во всем доме, как это будет с PLC.

Давайте рассмотрим, как это все работает, по каким схемам подключается и постараемся разобраться, лучше это или хуже проходных выключателей.
