Диммер своими руками — устройство, принцип работы как сделать диммер самому

Изготовление регулятора яркости

Многие люди не могут уснуть как в ярко освещённой комнате, так и в полной темноте. Тусклый источник света, такой как ночник, лучшее устройство для комфортного сна, для чего нужен диммер. Кроме того, экономный ночник очень мало потребляет электроэнергии и сбережёт домашний бюджет. Сделать ночник своими руками несложно. Принцип работы ночника прост — свет автоматически погаснет и выключится через определённый промежуток времени, который задаётся пользователем.

Необходимые материалы

Необходимые для сборки материалы и инструменты:

1. Провода перемычки.
2. Печатная плата.
3. IC1: 741 OP AMP.
4. IC2: 741.
5. Клеммы OP AMP разъёмы.
6. R1: 1M.
7. R2: переменная 5 кОм.
8. R3: 2. 2k.
9. R4: 3. 3M.
10. C1: 10V.
11. C2: 10V.
12. D1: 1N4001.
13. D2: D3: D4: Светодиод 3. 5V.
14. S1: переключатель фиксации SPST.
15. S2: мгновенный переключатель.
16. Пластиковый блок проекта.
17. T1: источник питания постоянного тока 6 В 400 мА.
18. Дрель.
19. Паяльник.
20. Кусачки.
21. Плоскогубцы.
22. Отвёртка.

Конструкция и сборка устройства

Для питания этого проекта используется источник постоянного тока 6 В 400 мА. Его напряжение разомкнутой цепи (без нагрузки), измеренное вольтметром, составляет приблизительно 10 В. При нагрузке рабочее напряжение составляет около 9,5 В. Схема может быть разбита на две основные части: цепь таймера и затемнения.

Таймер выполнен из 741 OP AMP, подключённого в качестве компаратора. Он сравнивает напряжение на конденсаторе с опорным напряжением, которое задаётся R2 и R3. Когда S2 включена, C1 заряжается до напряжения питания. C1 затем постепенно разряжается через R1. До тех пор, пока напряжение на С1 больше, чем опорное напряжение, выход операционного усилителя является высоким (около 8. 7V). Это удерживает C2. Когда напряжение на C1 падает ниже эталонного значения, выход OP AMP становится низким (около 1, 9 В). Когда это происходит, C2 начинает медленно разряжаться через R4. Это начинает цикл затемнения.

Второй 741 OP AMP подключён как усилитель с единичным коэффициентом усиления. На выходе отражается напряжение через C2. Когда напряжение на C2 падает также уменьшается выходное напряжение и светодиоды. Для того чтобы светодиоды переходили от полной яркости к полной темноте, требуется около 45 минут. Нажатие кнопки в любой точке приведёт к сбросу всего цикла. Скользящий переключатель SPST включает и выключает питание.

Длительность времени, в течение которого свет горит при полной яркости, и время, когда они могут быть изменены, можно изменить, задав значения R1, C1, R4 и C2. Изменять отношения резисторов и конденсаторов стоит по мере того, как быстро разряжаются последние.

После сборки схемы подбирается подходящий корпус. В нём просверливаются отверстия для светодиодов, переключателей, циферблата и шнура питания. Печатную плату обрезают так, чтобы она разместилась в корпусе. По желанию в конструкцию можно добавить рассеиватель и поместить устройство, например, в декоративный фонарь.

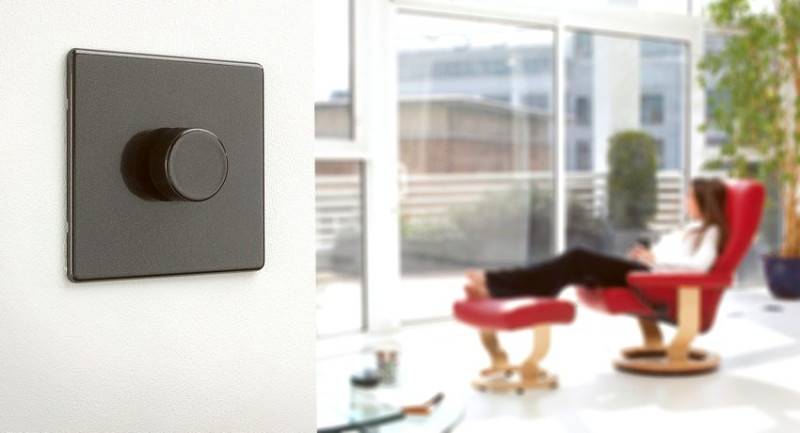

Диммеры позволяют создавать настроение в доме. Независимо от того, планируется ли семейный вечер, кино или романтический ужин, правильное освещение на месте является главным. Кроме того, если нужно включить освещение больше или меньше только в одной части дома, можно сделать это одним прикосновением к пульту.

Originally posted 2018-04-18 12:33:35.

Электронные диммеры

Для тех, кто хочет углубится в тему.

Это небольшие по размеру и экономичные устройства, в основе работы которых лежит управляющий ключ: транзисторный или симисторный.

У большей части таких диммеров на выходе несинусоидальный сигнал, а секции синусоиды, «отрезаны» имеющимся ключом.

Такие диммеры не предназначены для подключения девайсов, питающихся от токов с низким коэффициентом гармоник.

К категории таких устройств относятся электрические двигатели, трансформаторы индукционного типа для галогенок и т. д. Это обусловлено риском поломки устройства из-за перегрева.

Кроме того, бюджетные электронные диммеры без специальных фильтров являются источниками сильных помех.

Диммер своими руками

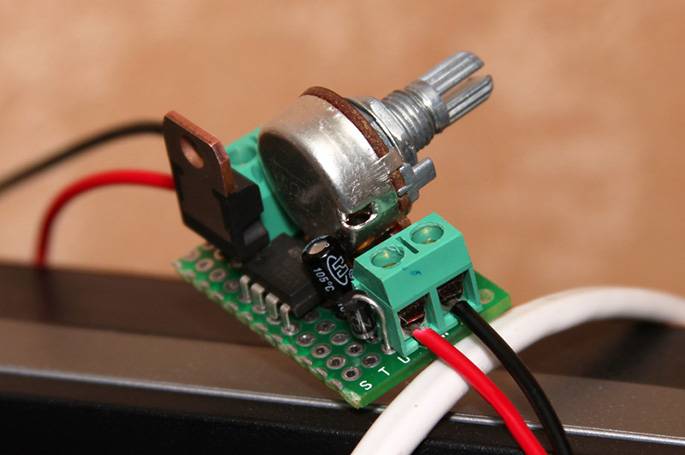

С диммерами для светодиодной ленты мы более или менее разобрались. Настала пора выяснить, как сделать диммер своими руками, и вообще возможно ли это. Поскольку я не знаю уровня твоей подготовки, остановлюсь на достаточно простой схеме. Она выполнена на доступной элементной базе, но неплохо выполняет функции светорегулятора и войдет в корпус стандартного выключателя.

На транзисторах VT1, VT3 собран классический мультивибратор с изменяемой скважностью, причем правое плечо мультивибратора усилено транзистором VT2, образующим с VT3 двухтактный ключ. Емкости конденсаторов C2 и C3 выбраны такими, чтобы при любой скважности частота генератора составляла 14 кГц

Это исключит мерцание ленты и ее «звон» при низкой яркости. Скважность изменяется при помощи переменного резистора R3.

Мультивибратор нагружен на мощный ключ, выполненный на полевых (MOSFET) транзисторах VT4, VT5, включенных параллельно. Диод VD1 защищает транзисторы от напряжения обратной индукции, которая может возникнуть в питающих СЛ проводах, если они достаточно длинные.

В схеме использованы полевые транзисторы с каналом N-типа. Как быть, если ты нашел похожие с каналом P-типа? Ничего страшного. Саму схему диммера менять не придется, достаточно поменять местами крайние выводы переменного резистора R3 и изменить схему включения VT4, VT5.

Данный прибор обеспечивает регулировку яркости ленты от 10 до 90%, что совсем неплохо для такой простой схемы.

Теперь по деталям. КТ315 и КТ361 – самые распространенные транзисторы у радиолюбителей, и найти их можно почти в любой бытовой аппаратуре отечественного производства 90-х годов. Даже сейчас в магазине «КэТэшки» они стоят пару рублей.

Полевые транзисторы можно выпаять из любой материнской платы неисправного ПК. Если мощность СЛ не превышает 35 Вт, то транзисторы VT4, VT5 могут работать без радиатора. Если мощность будет выше, то радиатор, конечно, понадобится.

Конструктивные особенности

Для коммутации электрических цепей применяют полупроводниковый ключ (динистор). Конденсатор устанавливают для накопления и возврата энергии, переменный резистор – для определения рабочего режима.

Какие факторы усложняют схему?

Простейший регулятор на симисторе можно собрать на универсальной макетной плате за 15 минут. Сложнее решить задачу, если надо подключить дистанционное управление или улучшить внешний вид устройства. В некоторых ситуациях дополнительные трудности сопряжены с выбором места его размещения.

Способы управления прибором

Можно использовать поворотный, нажимной или комбинированный механический прибор. Клавишей включают (выключают) свет. Поворотным рычагом регулируют яркость.

Аналогичные алгоритмы применяют при установке сенсорной панели. В этом случае для подачи напряжения (разрыва цепи) пользуются слабым ударом по чувствительной области. Движением пальца по вертикальной (горизонтальной) линии изменяют уровень освещенности. Этот вариант оснащения подразумевает покупку более дорогих комплектующих деталей.

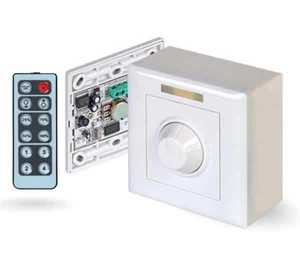

При выборе дистанционной схемы управления обращают внимание на следующие особенности:

1. Инфракрасный канал действует только по линии прямой видимости между пультом и приемным устройством.
2. Прохождению радиосигнала через стены мешают стальная арматура и другие экранирующие конструкции из металла.
3. В звуковом диапазоне ложные срабатывания могут провоцировать посторонние шумы.

Самые широкие функциональные возможности обеспечит схема управления с подключением смартфона, планшета или компьютера.

Тип размещения

Для монтажа устройства можно использовать стандартную коробку под выключатель. В этом случае существенное значение имеет ее внешний вид. В скрытом положении диммер устанавливают за панелью подвесного потолка либо в иной полости внутри строительной конструкции. Материал декоративной обшивки выбирают с учетом отсутствия помех для управляющих сигналов.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

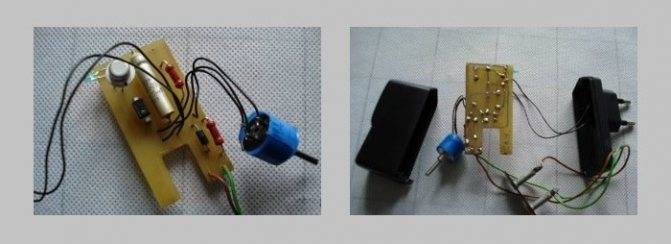

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃.  Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

*  *  *  *  *  *  *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Базовое устройство современного диммера

Теперь – о том, каким же образом обеспечиваются такие преобразования переменного тока. Тот, кто не интересуется физикой подобных процессов, может сразу перейти к следующему разделу статьи. Но многим будет интересно, тем более что понимание происходящего может подвигнуть и на самостоятельное изготовление диммера – об этом мы тоже поговорим несколько позднее.

Понятно, что никакое электромеханическое коммутационное устройство неспособно работать в режиме ключа с такой скоростью переключений, адекватной частоте переменного тока. Но на выручку пришли полупроводниковые элементы.

Ниже на иллюстрации показана (с некоторым упрощением) схема электронного диммера. Понять принцип ее работы можно, даже не имею специальной подготовки в этих вопросах.

Принципиальная схема электронного диммера (дана с некоторыми упрощениями)

Итак, разбираемся.

Функцию электронного ключа в представленной схеме выполняет «связка» двух полупроводниковых элементов:

Цены на диммер

диммер

VS1 – симистор (симметричный полупроводниковый тиристор или триак) который способен пропускать ток между силовыми выводами А1 и А2 в обоих направлениях, но при условии наличия на выводе G («gate» — затвор) определенного управляющего напряжения.

VS2 – динистор (двунаправленный полупроводниковый диод или диак), также способный пропускать ток в обоих направлениях. Но в отличие от триака, диак не требует управляющего сигнала. Он срабатывает автоматически (открывается) при достижении на его выводах определенного напряжения. И вновь закрывается, когда проходящий через него ток снизится до минимального уровня, называемого током удержания.

Диммер, как правило, устанавливается в разрыв фазного провода. Но это – исключительно из соображений безопасности эксплуатации, так как на работоспособность схемы влияния не оказывает. Тем не менее, такое правило рекомендуется к соблюдению при установке любых выключателей на системах освещения.

Для того чтобы в рассматриваемом случае ток пошел на нагрузку (от «L in» к «L out»), необходимо открытие ключа-триака между его силовыми выводами А1 и А2. Иного пути нет, так как на другом участке цепи она, по сути, разорвана конденсатором С.

Что же происходит при включении питания? Начинается зарядка конденсатора С, скорость которой зависит как от его емкости, так и от сопротивления R. Чем выше сопротивление, тем дольше будет длиться зарядка. Так как используется переменный резистор (потенциометр), то имеется возможность плавного изменения сопротивления этого участка цепи.

Как только напряжение на обкладках конденсатора достигнет определённой величины, срабатывает на открытие динистор, и на вывод G тринистора подается управляющее напряжение, что приводит к его открытию. Ток пошел на нагрузку.

При достижении полуволной нулевой отметки конденсатор полностью разряжается, диак закрывается, что ведет и к закрытию триака. Цепь питания нагрузки снова прервана.

Но вновь начинается процесс зарядки конденсатора, уже с обратной полярностью на обкладках, и весь цикл повторяется. Так как использованы симметричные полупроводниковые приборы – симистор и динистор, эта схема работает на любом участке синусоиды, то есть с любым направлением тока.

Об этом приходится долго рассказывать, но на деле все эти преобразования происходят с частотой переменного тока, то есть в течение секунды вырабатывается 50 положительных и 50 отрицательных «вырезанных» импульсов. Такая частота обеспечивает вполне нормальную работу электроприборов с резистивной нагрузкой, к которым относятся и лампы накаливания.

Правильным подбором параметров полупроводниковых элементов и изменением сопротивления потенциометра можно регулировать моменты открытия и закрытия ключа, то есть «вырезать» из синусоиды импульсы определённой продолжительности и амплитуды. Тем самым – управлять мощностью включенной в цепь нагрузки лампы.

По подобной схеме собирается абсолютное большинство современных диммеров. Безусловно, в схему вносятся определенные дополнения, оптимизирующие ее работу и сглаживающие негативные моменты. Но принцип остается тем же.

Преобразователи на управляемых диодах

Каждый из возможных вариантов исполнения устройств отличается своей схемой и регулирующим элементом. Существуют схему регуляторов мощности на тиристорах, симисторах и другие варианты.

Тиристорные устройства

По своему схемному решению большинство известных блоков регулировки изготавливаются по тиристорной схеме с управлением от специально формируемого для этих целей напряжения.

Популярные статьи Диагностирование и ремонт импульсного блока питания

Двухрежимная схема регулятора на тиристоре низкой мощности приводится на фото.

Посредством такого прибора удаётся управлять паяльниками, мощность которых не превышает 40 Ватт. Несмотря на небольшие габариты и отсутствие вентиляционного модуля преобразователь практически не греется при любом допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка варьируемого по величине резистора R4 установлена в крайне правое по схеме положение, а тиристор VS2 полностью закрыт.

Питание поступает на паяльник через цепочку с диодом VD4, на котором величина напряжения снижается примерно до 110 Вольт.

Во втором режиме работы регулятор напряжения (R4) выводится из крайне правой позиции; причём в среднем его положении тиристор VS2 немного приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается зажиганием индикатора VD6, срабатывающего при выходном питающем напряжении порядка 150 Вольт.

Путём дальнейшего вращения ручки регулятора R4 можно будет плавно увеличивать мощность на выходе, поднимая его выходной уровень до максимальной величины (220 Вольт).

Симисторные преобразователи

Ещё один способ организации управления паяльником предполагает применение электронной схемы, построенной на симисторе и также рассчитанной на нагрузку небольшой мощности.

Эта схема работает по принципу снижения эффективного значения напряжения на полупроводниковом выпрямителе, к которому подключается полезная нагрузка (паяльник).

Состояние регулировочного симистора зависит от положения «движка» переменного резистора R1, меняющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе поступающая в паяльник мощность снижается примерно в два раза.

Простейший вариант управления

Самый простой регулятор напряжения, являющийся «усечённым» вариантом двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда предполагаются длительные перерывы в работе и не имеет смысла держать паяльник всё время включённым.

В разомкнутом положении выключателя на него поступает небольшое по амплитуде напряжение (примерно 110 Вольт), обеспечивающее невысокую температуру нагрева жала.

Для приведения устройства в рабочее состояние достаточно включить тумблер S1, после чего наконечник паяльника быстро нагревается до требуемой температуры, и можно будет продолжить пайку.

Такой терморегулятор для паяльника позволяет в промежутках между пайками снижать температуру жала до минимального значения. Эта возможность обеспечивает замедление окислительных процессов в материале наконечника и заметно продлевает срок его эксплуатации.

Виды электронных вариаторов освещения

Выбор никогда не был более сложным, чем сейчас: все из-за множества разнообразных конструкции и брендов. Внедрение светодиодного освещения на массовый рынок изменило его стиль. Чтобы узнать, какой dim нужно приобрести, сначала требуется определить схему электроосвещения установленной в доме, затем выбрать тип регулирующего устройства: сенсорный, когда управляет рука, механический, поворотный или другой.

Виды диммеров:

1. Универсальный — самый простой вариант для установки. Он может уменьшать почти все типы нагрузки и, таким образом, значительно облегчает выбор подходящей лампы. Преимущество. Даже если пользователь позже решит заменить лампу или тип нагрузки, новый не потребуется.
2. Светодиодный LEDOTRON — стандарт. Они используются только с фирменными лампами от производителя LEDOTRON.
3. Для электронных трансформаторов, управления с обратной фазой для регулирования яркости, например, ламп с низковольтными галогенными лампами. Эти трансформаторы часто умело, интегрированы в корпус лампы.
4. Для обычных трансформаторов (диммер управления фазой). Индуктивные нагрузки могут быть затемнены с помощью фазового управления.
5. Вращающийся, классический с ручкой.
6. Простого включения при нажатии пальцем.
7. Ножной для управления, например, с торшерами.
8. Прямой, выбор уровня яркости через светодиоды.
9. Последовательный, управление несколькими лампами или группами освещения.

Диодная схема в зарядном устройстве

Использование диммера в зарядном устройстве ноутбуках стало применяться одновременно с их выпуском. Производители всегда озабочены экономией заряда аккумуляторных батарей ноутбуков, поэтому dim монитора демонстрирует обратное поведение. Когда он подключён и аккумулятор заряжается, экран становится темнее. Когда аккумулятор включён, экран светится ярче. Значок батареи, устроенный на экране (вилка при подключении).

Подробная информация о зарядке в измерителе мощности показывает правильную работу регулятора. Этот процесс может быть отрегулирован пользователем в разделе электропитание ноутбука, в правой нижней части рабочего стола. Он устанавливается по желанию владельца в трёх режимах: сбалансированный, энергосберегающий, с высокой производительностью. При использовании последней схемы питание ноутбука потребляет много тока и батарея быстро разряжается.

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.

Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:

1. Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
2. Красные, символизирующие время протекания переменного тока.

Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.

Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.

Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.

Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.

Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.

Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.

Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.

Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.

При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.

Схемы подключения диммера для комфорта пользователей

Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.

Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.

Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.

Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.

Полезные советы для эксплуатации

Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.

Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.

При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.

Производители светорегуляторов: где купить диммеры для светодиодных ламп 220В

Руководствуясь мнениями специалистов, купить диммеры для светодиодных ламп лучше у зарекомендовавших себя производителей электроустановочных приборов. Ведущие компании-производители диммеров для светодиодных ламп: Legrand, Schneider, Makel. Они предлагают полный комплекс оборудования: от бытовых выключателей до систем управления освещением.

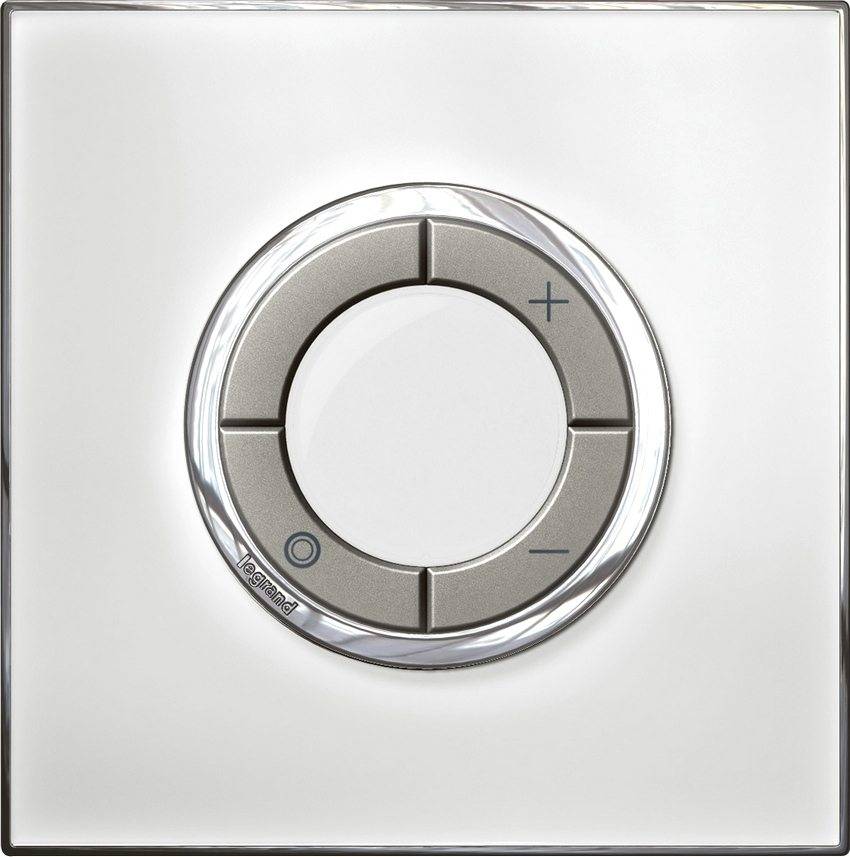

Диммеры Legrand для светодиодных ламп 220В

Вся продукция, выпускаемая компанией Легранд, разработана на основе передовых технологий и отвечает требованиям европейского качества. Главное преимущество электроустановочных приборов этого производителя – простота в монтаже, безотказное функционирование и великолепный дизайн. Все изделия сертифицированы и отвечают требованиям ГОСТ.

Главные преимущества диммеров Legrand — современный дизайн, надежность и простой монтаж

Прежде чем купить диммер для светодиодной лампы, следует ознакомиться с данными о совместимости устройства, имеющимися в специальной таблице. Как правило, пункты реализации светотехники имеют эту информацию. В идеале, купив диммируемую светодиодную лампу, лучше сразу проверить ее совместимость с приобретаемым светорегулятором.

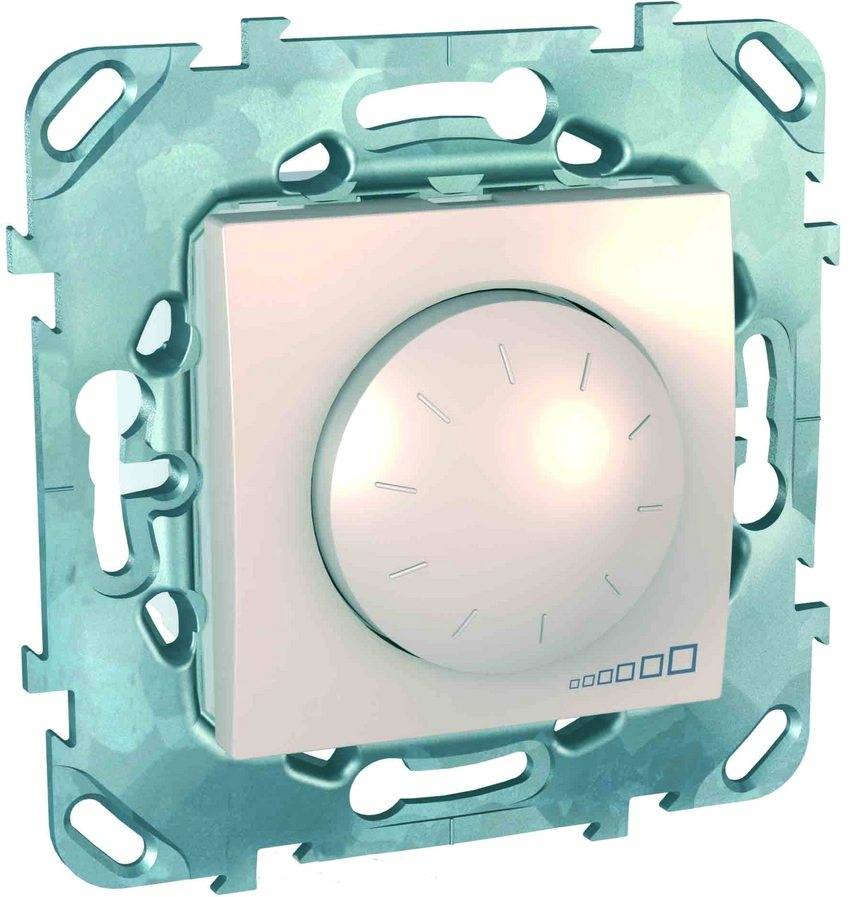

Диммеры Schneider Electric

Еще одним производителем с мировым именем является компания Шнайдер Электрик. Диммеры этого производителя представлены в нескольких сериях. Устройства имеют элегантный дизайн и выполнены в семи цветовых вариантах. Длительность эксплуатации приборов обусловлена использованием проверенных и качественных материалов. Светорегуляторы снабжены защитой от короткого замыкания, перегрузки и перегрева.

При производстве диммеров Schneider Electric используются качественные и проверенные материалы

Благодаря специальным направляющим и монтажным лапкам, устройства легко и быстро монтируются. Вся продукция обеспечена гарантией от производителя на 18 месяцев. Разработаны гибкие условия обмена и возврата устройств. Компанией постоянно ведутся работы по созданию новых приборов с более усовершенствованными функциями.

Цена поворотного диммера Шнайдер серии Уника ТОП цвет Графит для галогенных светильников и ламп накаливания составляет 4200 руб., стоимость поворотно-нажимного светорегулятора Шнайдер Электрик серии Уника мощностью 400 Вт цвета Алюминий для галогенных ламп – 4050 руб.

Существуют и более бюджетные серии диммеров Шнайдер, цена которых не превышает 1500 руб. Таким образом можно приобрести светорегулятор поворотного типа серии W59 мощностью 300 Вт в цвете Матовый хром под скрытый монтаж за 1400 руб.

Светорегуляторы, установленные в доме, заметно повышают уровень комфорта

Элементы схемы

Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.

На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель.

1. Симистор. Это триодный симметричный тиристор, по-другому его ещё называют триак (название пошло из английского языка). Представляет собой полупроводниковый прибор, который является тиристорной разновидностью. Используется для коммутирующих операций в электрических цепях на 220 В. Симистор имеет два основных силовых вывода, к которым последовательно подключается нагрузка. Когда симистор закрыт, в нём отсутствует проводимость и нагрузка получается выключенной. Как только на него подаётся отпирающий сигнал, между его электродами появляется проводимость и нагрузка включается. Его основной характеристикой является ток удержания. Пока через его электроды протекает ток, превышающий эту величину, симистор остаётся открытым.
2. Динистор. Он относится к полупроводниковым приборам, является разновидностью тиристоров, и обладает двунаправленной проводимостью. Если рассмотреть принцип его работы подробнее, то динистор представляет собою два диода, которые включены навстречу друг другу. Динистор по-другому ещё называют диак.
3. Диод. Это электронный элемент, который в зависимости от того, какое направление принимает электрический ток, обладает разной проводимостью. Он имеет два электрода – катод и анод. Когда к диоду прикладывают прямое напряжение, он открыт, в случае с обратным напряжением диод закрыт.
4. Неполярный конденсатор. Их основное отличие от других конденсаторов заключается в том, что они могут подключаться в электрическую цепь без соблюдения полярности. В процессе эксплуатации допускается смена полярности.
5. Постоянный и переменный резисторы. В электрических цепях они считаются пассивным элементом. Постоянный резистор обладает каким-то определённым сопротивлением, у переменного эта величина может изменяться. Их основное предназначение – преобразовать силу тока в напряжение или наоборот напряжение в силу тока, поглотить электрическую энергию, ограничить ток. Переменный резистор иначе ещё именуют потенциометр, у него имеется подвижный отводной контакт, так называемый движок.
6. Светодиод для индикатора. Это такой полупроводниковый прибор, который имеет электронно-дырочный переход. Когда через него пропускается в прямом направлении электрический ток, он создаёт оптическое излучение.

Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ 12-600, то можно регулировать мощность нагрузки до 1 кВт. Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами.

Особенности эксплуатации

При покупке и использовании диммеров важно учесть ряд особенностей их применения. Выделим базовые нюансы:

Выделим базовые нюансы:

1. Применение светорегуляторов рядом с радиоприемниками и другими приборами высокой чувствительности не рекомендуется. Это связано с появлением помех при работе таких устройств. К примеру, при включении паяльника с регулятором осциллограф покажет посторонние сигналы, а послушать приемник на длинных / средних волнах не получится.
2. Подключение диммера с лампой накаливания позволяет избежать скачка по току и, соответственно, защитить ее от перегорания раньше положенного срока. В реальности такая защита работает не всегда, и в момент включения лампы все равно горят (хотя, вероятность появления такой ситуации ниже). К слову, стартовое напряжение при минимальном уровне регулятора зависит от типа диммера.
3. КПД лампочки накаливания заметно снижается вместе с уменьшением разницы потенциалов на входе. Следовательно, вместо снижения яркости лучше подключить лампу меньшей мощности и без диммера.
4. Светорегулятор может стать источником помех при записи аудио с помощью звукоснимателя или микрофона. Эту особенность нужно учитывать в специальных помещениях, где ведется запись звука или радиоузлах. В таких местах лампы накаливания стоит подключать напрямую или использовать специальные схемы.
5. При регулировании мощности лампы с помощью диммера меняется не только яркость, но и цветовая температура. В частности, при снижении яркости свет становится более красным.
6. Мощная лампа накаливания при регулировании яркости с помощью диммера может быть источником ВЧ шума, который можно услышать в полной тишине. Это происходит из-за механических колебаний нити накаливания, которая горит при участии токов с ВЧ гармониками (появляются в момент переключения симистора). Если запитать лампочку напрямую, подобного эффекта не будет.
