Диммер для светодиодной ленты: виды, какой лучше выбрать и почему

Аналоговые модели

Устройства, относящиеся к аналоговым, обеспечивают стабильным током работающую цепь. Используя такие приборы возможно избежать большой потери мощности пока работает система освещения. У регуляторов данного типа имеется один значительный не достаток, светодиоды в процессе работы сильно нагреваются, что приводит к быстрому выводу их из строя.

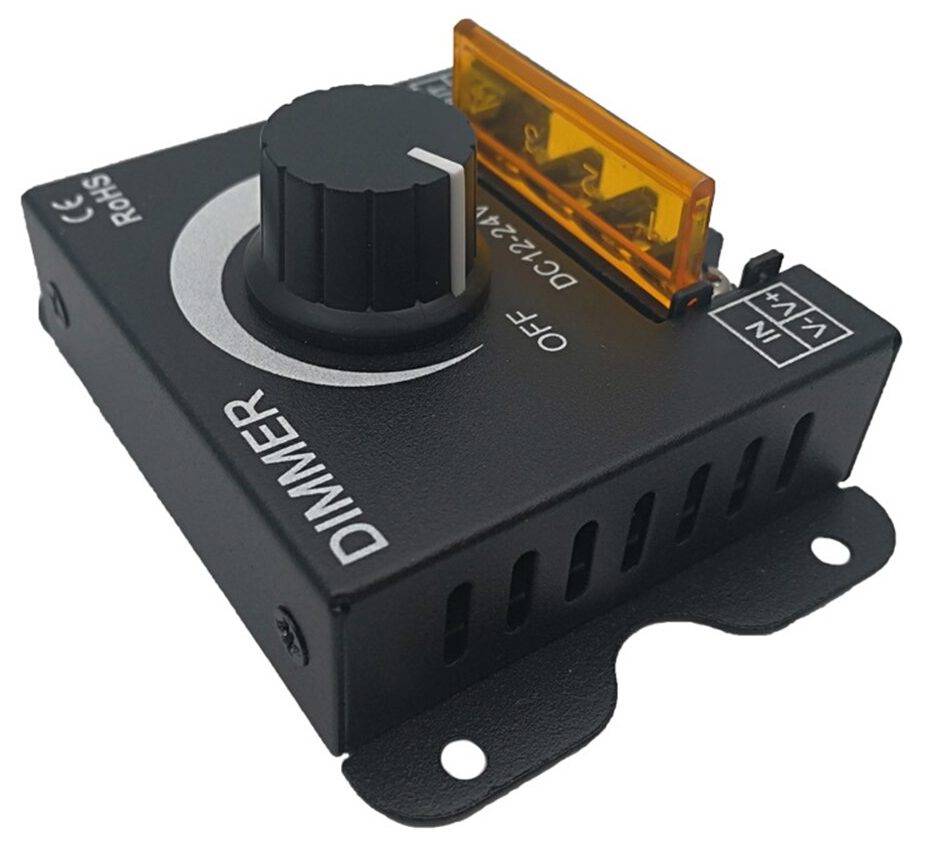

Dimmer аналоговый

Относится к самым бюджетным моделям такого типа, прекрасно подходит для осветительных лент типа LED и ламп, поддерживающих функцию диммирования. Переключатель работает от напряжения 12 или 24 В, а вот максимальная сила тока не должна превышать 8А.

Dimmer аналоговы
Достоинства:

• доступная цена;
• не требует каких-либо усилий при установке;
• выполнен из качественного материала.

Недостатки:

• отсутствуют индикаторы включения, выключения;
• максимальная сила тока 8А;
• тяжело настроить точную яркость.

Arlight VT – S74 – 30 A (12-24 V)

Эта модель светорегулятора прекрасно совмещается со всеми монохромными лентами LED. Прекрасно подходит для управления светильниками питание которых равно 12 или 24 В. Прост в использовании, имеет плавный переключатель ручку и простую графическую маркировку. Благодаря удобному переключателю пользователи могут с легкостью настраивать необходимую яркость диодов. Может выдерживать высокие нагрузки тока (30А), в дополнение оснащен зажимными контактами, а на корпусе размещены специальные световые индикаторы, позволяющие определить в каком рабочем положении он находится.

Arlight VT – S74 – 30 A (12-24 V)
Достоинства:

• изделие относится к качественным;
• очень легко монтируется на поверхность;
• выдерживает высокие нагрузки тока;
• дополнительно оснащен световыми индикаторами;
• имеет компактные размеры.

Недостатки:

• стоимость высока в сравнении с переключателями подобного типа;
• пригоден только для одной зоны;
• монтирование может быть только накладным.

Контроллер – диммер led – dm30-1212-24 B 30 A

Качественна конструкция для ручного управления освещением, работает от напряжения 12, 24В выдерживает нагрузку тока в 30А, а максимальная мощность составляет 360Вт. Но подходит для подключения только к одноцветным LED платам.

Контроллер – диммер led – dm30-1212-24 B 30 A
Достоинства:

• доступная цена;
• качественная сборка;
• высокая мощность;
• выдерживает большую нагрузку (30А);
• прост в управлении.

Недостатки:

• отсутствуют световые индикаторы;
• пригоден для LED — лент.

Что такое диммер

Процесс управления и регулирования нагрузки в электрических приборах является диммированием. В светильниках и лампах этот процесс выглядит как регулирование яркости освещенности помещения. А прибор, при помощи которого можно осуществлять такую регулировку называется диммером. Он обеспечивает как экономию электроэнергии, так и другие возможности диммируемых светодиодных светильников и ламп:

• С помощью диммирования можно регулировать насыщенность освещения в доме или квартире, можно создавать особую атмосферу уюта с приглушенным светом или рабочую атмосферу при ярком освещении.
•  При помощи освещения можно зонировать пространство не только в доме, но и в одном помещении, придать индивидуальность своему жилью.
• Покидая надолго дом, можно спугнуть воров, оставив кое-где неяркий свет, создавая атмосферу присутствия хозяев дома.
• В современных диммерных выключателях есть функции программирования – можно установить один раз комфортные режимы для определенного времени и не возвращаться к выбору уровня яркости света каждый раз.
• Функция дистанционного контроля с мобильных устройств позволяет в любое время управлять процессом освещения. Также вы сможете управлять диммируемыми светильниками при помощи голоса, пульта или хлопнув ладонями, входя в комнату.

Подключение к led-ленте

Несмотря на то, что для разных видов лент схемы подключения также будут разными, в любой схеме диммер с одной стороны подключается к блоку питания. Если лента монохромная, то ее подключение будет напрямую через диммер, если многоцветная, то в схеме добавится еще и контроллер – между диммером и непосредственно лентой (если только контроллер не объединен с регулятором изначально).

Иногда в схему включается еще и усилитель – если мощность подключаемых приборов превосходит значение мощности питающего элемента. Пример обычной схемы подключения светодиодной ленты с использованием диммера:

Классификация бесступенчатых переключателей по параметрам

Диммеры различают по месту установки и по типу управления. Разберем, в чем разница регуляторов и для каких целей применяют то или иное устройство.

Диммеры прекрасно вписываются в интерьер квартиры или частного дома

Различия диммеров по месту установки

По месту установки бесступенчатые переключатели можно разделить на:

1. Настенного расположения – монтаж производится на место штатного выключателя.
2. Выносные – их располагают рядом со светильником. Имеют вид небольшого блока.
3. Модульные – размещают в водном щите. Крепеж производится на DIN-рейку возле защитной автоматики.

Так же можно разделить устройства и по способу проводки – скрытой или наружной.

Такой диммер устанавливается на DIN-рейку возле защитной автоматики

Разделение регуляторов по принципу управления

По принципу управления диммеры можно разделить на 3 вида:

1. Устройства с сенсорным управлением.
2. Механические регуляторы.
3. Управляющиеся дистанционно.

Рассмотрим их подробнее.

Интересный дизайн диммера придает уюта помещению

Простейшие механические бесступенчатые переключатели

Такие диммеры считаются бюджетными. Они оснащены поворотно-нажимным механизмом и устанавливаются на место штатного выключателя. Механическое управление считается надежным в плане эксплуатации за счет отсутствия сложной электроники.

Питание на светильники подается нажатием на регулятор. Далее интенсивность освещения регулируется поворотом ручки влево-вправо. Особенностью таких устройств является возможность отключения и включения освещения в помещении на заданном уровне, не перенастраивая каждый раз.

Простейший поворотный диммер под внешнюю проводку

Сенсорное управление бесступенчатым регулятором

Такие устройства управляются нажатием на сенсорные кнопки или экран. Разницы в удобстве (с предыдущим вариантом) для человека нет. Но у диммеров с сенсорным управлением функционал обширнее. В схему включается таймер, который можно самостоятельно запрограммировать.

Сенсорные и кнопочные диммеры выглядят немного интереснее

Светорегуляторы с дистанционным управлением: некоторые особенности

Дорогие и многофункциональные устройства. Управляются такие регуляторы пультом ДУ или смартфоном через Wi-Fi. Позволяют программировать режимы включения, управлять освещением удаленно и даже подстраивать мигание ламп под музыку. Прекрасно показали себя в работе систем «умный дом».

А такие сенсорные диммеры управляются уже с ПДУ

Диммер для светодиодной ленты на 12 вольт своими руками

Диммер для светодиодной ленты в простейшем виде – это регулируемый источник постоянного напряжения линейного типа, в котором значение выходного напряжения должно изменяться от 0 до 12В. Принципиальная схема такого самого простейшего устройства показана ниже. Её главными элементами являются биполярный транзисторы КТ819 и простой переменный резистор на 10 кОм.

Стабильная работа схемы обеспечивается при подаче на вход постоянного напряжения 12-14 вольт, которое предварительно было выпрямлено и сглажено емкостным фильтром. Регулировка напряжения на выходе достигается за счёт вращения ручки потенциометра (переменного резистора).

К недостаткам такого самодельного диммера относятся:

• невысокий уровень КПД;
• низкая точность диммирования, которая во многом зависит от качества переменного резистора;
• низкая нагрузочная способность, так как весь ток нагрузки протекает через транзистор КТ819. При подключении светодиодной ленты большой длины, транзистор следует устанавливать на радиатор.

Более высокими эксплуатационными показателями обладают схемы диммеров, в основе работы которых лежит принцип широтно-импульсной модуляции. Одно из таких решений рассмотрено в статье «Схема ШИМ-регулятора яркости светодиодов». Она прекрасно подходит для сборки диммера для светодиодной ленты своими руками и имеет ряд преимуществ по сравнению с первым вариантом:

• более высокий КПД и нагрузочную способность, которая зависит только от мощности транзистора;
• транзистор работает в ключевом режиме на частоте более 1 кГц;
• таймер NE555 стабильно работает от любого источника постоянного тока напряжением 5-18В.

Схема простейшего регулятора

Для этой схемы нам понадобятся не многочисленные детали.Транзистор Т1. Можно применить КТ819 с любой буквой. КТ729. 2N5490. 2N6129. 2N6288. 2SD1761. BD293. BD663. BD705. BD709. BD953. Эти транзисторы нужно выбирать в зависимости от того, какую мощность светодиодов вы планируете регулировать. В зависимости от мощности транзистора находится и его цена.Потенциометр R1 может быть любого типа сопротивлением от трёх до двадцати килом. Потенциометр сопротивлением три килоома лишь немного снизит яркость светодиодов. Десять килоом – убавит почти до нуля. Двадцать – будет регулировать со средины шкалы. Выбирайте, что вам подходит больше.Если вы будете использовать светодиодную ленту, то вам не придётся заморачиваться с расчётом гасящего сопротивления (на схеме R2 и R3) по формулам, потому что эти сопротивления уже вмонтированы в ленту при изготовлении и всё, что нужно, это подключить её к напряжению 12 вольт. Только нужно купить ленту именно на напряжение 12 вольт. Если подключаете ленту, то сопротивления R2 и R3 исключить.Выпускают так же светодиодные сборки, рассчитанные на питание 12 вольт, и светодиодные лампочки для автомобилей. Во всех этих устройствах при изготовлении встраивают гасящие резисторы или драйверы питания и их напрямую подключают к бортовой сети машины. Если вы в электронике делаете только первые шаги, то лучше воспользоваться именно такими устройствами.Итак, с компонентами схемы мы определились, пора приступать к сборке.

Прикручиваем на болтик транзистор к радиатору охлаждения через теплопроводящую изолирующую прокладку (чтобы не было электрического контакта радиатора с бортовой сетью автомобиля, во избежание короткого замыкания).

Нарезаем провод на куски нужной длинны.

Зачищаем от изоляции и лудим оловом.

Зачищаем контакты светодиодной ленты.

Припаиваем провода к ленте.

Защищаем оголённые контакты при помощи клеевого пистолета.

Припаиваем провода к транзистору и изолируем из термоусадочным кембриком.

Припаиваем провода к потенциометру и изолируем их термоусадочным кембриком.

Собираем схему с применением контактной колодки.Подключаем к аккумулятору и опробуем в работе на разных режимах.Всё работает хорошо.

Разновидности и отличия

Существует множество моделей диммеров для регулировки яркости светодиодного и другого освещения.

механические

электронные контактные

электронные бесконтактные

Механический собран на основе потенциометра. Правда напрямую к нему нагрузка не подключена.

Сигнал идет через схему управления, а далее задействуется силовой элемент. Это может быть тиристор, либо дроссель.

Электронные диммеры подразделяются на два вида:

контактный

бесконтактный

В бесконтактных, связь осуществляется чаще всего при помощи ультразвуковой или инфракрасной технологии.

Кроме всего прочего, в одном приборе одновременно могут использоваться сразу несколько способов управления.

Еще все модели делятся на подвиды с управлением или отсечкой по переднему и заднему фронту.

1 of 2

У зарубежных производителей это называется Leading или Trailing edge phase control, что означает лидирующее и запаздывающее управление.

Подавляющее большинство — это модели с отсечкой по переднему фронту. Они более «грубые» и создают больше помех для драйвера лампы. С отсечкой по заднему фронту считаются более щадящими для светильников, но и стоят гораздо дороже.

Для различия всегда внимательно ознакамливайтесь с техдокументацией к изделиям, либо обращайте внимание на надписи. Давайте подробнее рассмотрим наиболее распространенные из диммеров

Давайте подробнее рассмотрим наиболее распространенные из диммеров.

Как правильно выбрать диммер для светодиодной ленты?

Человек может купить 2 вида лент: монохромный (светит одним цветом) и RGB ленту. Многоцветный аппарат способен менять оттенки, переливаться и радовать владельцев динамичной игрой светлячков. Однако разноцветной лентой не получится в полной мере управлять с помощью диммера. Для этого предназначены специальные RBB-контроллеры.

Также не следует забывать о технических характеристиках прибора. Мощность светодиодной ленты должна быть меньше мощности светорегулятора, образуя некий запас. Это нужно учесть еще до совершения покупки.

Как рассчитать запас мощности ?

1. При условии, что человек не будет удлинять ленту, следовательно, и ее мощность, то запас нужно оставлять 25-30 процентов. Лучше всего, конечно, оставить 50 процентов, но это не обязательно. Запас поможет избежать непредвиденного вывода из строя техники и продлить ее срок службы.
2. Если же владелец планирует удлинять устройство, то необходимо покупать прибор с таким количеством мощности, которое сможет обеспечить 50-процентный запас. Либо же при расширении оборудования придется идти в магазин за дополнительным диммером.

Если неправильно рассчитать необходимую мощность, устройство не сможет поглощать нужное количество энергии, поэтому просто не запустится. В худшем случае светорегулятор перегорит при первом же включении.

Экономить на диммере не стоит, потому что замена как светодиодной ленты, так и самого диммера выйдут намного дороже. А менять их придется в скором времени после покупки некачественного светорегулятора.

Несовместимость диммера

Нередко случается так, что выбранный вид ламп не является совместимым со светорегулятором. В большинстве случаев это вызвано разницей принципов регулирования по заднему или переднему фронту. Некоторые лампы не предназначены для подключения к светорегулятору.

Кроме того, нередко несовместимость светорегулятора с лампой может проявляться отсутствием зажигания лампы при перемещении рычага регулятора до минимального значения. Только при повороте рычага до некоторого уровня лампа загорается. Некоторые лампы начинают трещать при попытке регулировать их яркость диммером. Это также указывает на несовместимость диммера и лампы.

Виды

Разновидностей диммеров выпускается великое множество. При желании такое устройство можно подобрать под любые задачи и потребности. В этой статье мы коротко расскажем лишь о некоторых популярных видах.

1. Мини-диммеры отличаются компактными размерами и небольшим весом. При этом могут быть с кнопочным, сенсорным или дистанционным управлением.
2. Диммеры с аудио-входом позволяют не просто регулировать яркость света, но даже создавать эффект цветомузыки в автоматическом режиме.
3. Диммеры для rgb-ленты. Rgb-лента отличается от обычной (монохромной) светодиодной «многоцветностью», то есть, такая лента содержит красные (red), зеленые (green) и синие (blue) диоды, что позволяет создавать различные цветовые эффекты. Ниже приводится простейшая схема подключения rgb-ленты к сети 220 вольт.

Внешний видСхема подключения

Ответы на популярные вопросы

Практически у всех, кто задумался о приобретении светорегулятора, возникает множество вопросов. Попробую ответить на самые популярные.

Имеет ли смысл устанавливать диммер?

Прочитав эту статью, ты наверняка задумался – стоит ли устанавливать диммер? Не будет ли иметь такой проект каких-нибудь существенных минусов? Как и любой прибор, диммер имеет преимущества и недостатки. Сведем их в табличку:

Преимущества	Недостатки
Возможность быстро создать комфортный уровень освещенности при помощи одного и того же осветительного прибора. Особенно это удобно при использовании беспроводного пульта ДУ	Дополнительные расходы (качественный многофункциональный контроллер может оказаться дороже осветительной системы)
Возможность программирования и создания различных световых эффектов в автоматическом режиме. Актуально не только дома, но и для центров развлечения, торговых центров, для использования в декоративной подсветке	При использовании бюджетных приборов с низкой частотой ШИМ регулировки наблюдается вредное для глаз мерцание и “звон” СЛ. Особенно эффект проявляется при установке низких уровней яркости
Исключительно простой монтаж и подключение, которые можно провести самостоятельно

Итак, основным недостатком установки контроллера для светодиодной ленты является его высокая стоимость. Но здесь речь идет только о полноценных многофункциональных контроллерах. Из функций нужно просто выбрать нужные, а обычный диммер без дополнительного функционала даже от самого известного бренда стоит совсем недорого. Кроме того, простое подключение светорегулятора позволяет отказаться от услуг квалифицированного монтажника, которые тоже не бесплатны.

Что касается мерцания, то оно характерно только для крайне бюджетных изделий и приборов фирмы «мэйд ин ноунейм». Если приобрести устройство от нормального (необязательно самого известного) производителя, проблем с мерцанием не будет.

К любой ленте подходит или нет?

Если светорегулятор имеет достаточную мощность и поддерживает нужное количество каналов (о каналах я говорил выше), то он подойдет к любой СЛ с таким же числом каналов, рассчитанной на то же напряжение, что и диммер. Все светодиодные ленты диммируемые, если они не имеют встроенного блока питания. Единственно, диммер им нужен специальный, рассчитанный на совместную , а не тот, что устанавливают в выключатели для управления лампочками в люстре.

Теперь ты знаешь, о диммерах для светодиодных лент практически все, что необходимо знать для правильного выбора и самостоятельной его установки. А те, кто любят держать в руках паяльник после прочтения этой статьи, надеюсь, без труда соберут простой, но вполне работоспособный светорегулятор самостоятельно.

Предыдущая
Светодиодная лентаКак выбрать и рассчитать блок питания для светодиодной ленты
Следующая
ЛюстрыКак сделать светильник или люстру из светодиодной ленты своими руками

Спасибо, помогло!2Не помогло1

Схема подключения

Подключение диммера к светодиодной ленте несложно и не требует специальных инструментов. Если ты знаешь основы электрики, то все работы сможешь выполнить самостоятельно без привлечения специалиста. Для ввода диммера в работу достаточно включить его между источником постоянного напряжения (блока питания) и светодиодной лентой. При этом, конечно, необходимо соблюдать полярность и не перепутать вход и выход устройства.

Как подключить диммер к RGB ленте? Без проблем, особенностей подключения светорегулятора к многоцветной ленте никаких нет. Принцип тот же, что и для монохромной, только проводов больше. Ты и с этим справишься.

Подключение светорегулятора 12 вольт к многоцветной ленте

Что такое диммер и зачем нужен

Диммер — это так называемый светорегулятор, позволяющий увеличивать или уменьшать мощность светового потока. Следует знать, что регуляторы могут быть для светодиодной лампы и ленты, и отличаются друг от друга, поэтому использовать одно устройство для двух видов осветительных устройств не получится. Светорегуляторы следует подбирать непосредственно под приобретенный тип светодиодной панели, не существует такого, который подходил бы для всех. Если использовать не подходящее устройство, то сам прибор скорее всего быстро выйдет из строя, вызвано это будет тем, что светодиодные полотна функционируют в разных режимах и значениях тока.

Светорегуляторы для светодиодных плат, используют, как правило, в случаях если они являются источниками основного или дополнительного освещения и чаще всего при использовании нескольких диодных полотен. При помощи ленточного освещения и светорегулятора к ним возможно:

• выделять определенные элементы архитектуры;
• создавать уютную, расслабляющую обстановку для отдыха, так как яркий свет част является раздражителем и подходит для активного время провождения;
• можно использовать в детских комнатах, особенно пригодятся если ребенок боится засыпать в темноте, создав приглушенный свет при помощи диммера ребенок будет чувствовать себя комфорта и уснет без страха;
• также подсвечивают лестницы, чтобы было ступеньки, тут также пригодится диммер для приглушения подсветки так слишком яркий свет может ослепить идущего, а тот в свою очередь получить травмы.

Таким же образом происходит регулировка напольной подсветки, которую нередко устанавливают в коридорах и других помещениях.

Диммеры по способу управления.

Для облегчения выбора людям предлагаются диммеры для светодиодной ленты, управляемые по-разному:

Поворотный;

Самая примитивная (в хорошем смысле) модель. Нет ничего лишнего, никаких ненужных функций и приспособлений. На интенсивность освещения можно повлиять, просто повернув ручку.

Поворотно-нажимной;

Более усовершенствованный вариант. Нажатие на ручку включает диммер, а ее вращение регулирует яркость светодиодов.

Клавишный;

С первого взгляда можно спутать с обычным выключателем света. Нажатие включает ленту, удержание клавиши увеличивает или уменьшает интенсивность свечения.

Сенсорный;

В этом случае вместо движущихся механизмов на поверхности фигурирует электронная сенсорная панель. В некоторых моделях встроен информативный дисплей. Процесс управления лентой становится проще и удобнее.

Дистанционный;

В комплекте идет пульт дистанционного управления. Название говорит само за себя: регулирование будет производиться на расстоянии. Также можно управлять светодиодной лентой со смартфона или планшета по Wi-Fi.

Звуковой.

Встроенный датчик реагирует на звуки, которые превышают определенный уровень шума. Его может установить либо производитель, либо сам владелец. Управление осуществляется разными способами: хлопком, голосом и подобными звуками. Но способ непрактичен, потому что прибор иногда будет реагировать на телевизор, музыку и просто громкий разговор.

Диммер для светодиодной ленты по способу установки.

Современный Диммер для светодиодной ленты может устанавливаться в любых местах для удобства. Такая особенность способствует упрощенному управлению.

По способу установки диммеры разделяют на:

• Накладные;
• Встроенные;
• Модульные.

Накладные приборы легче всего установить, что повышает их уровень в глазах покупателей. Форма и размер похожи на классические выключатели. Диммеры даже могут играть роль выключателей, заменить их. Устанавливаются они так же, как и выключатели.

Встроенные устройства берут свое название из способа монтажа: они устанавливаются в специальные распределительные коробки, то есть встраиваются. Приборы не очень привлекательны внешне, зато могут дать фору многим накладным аналогам.

Модульные варианты монтируются непосредственно в электрощиты. Специалисты такой способ установки объясняют тем, что эти диммеры имеют огромные габариты и высокую мощность, так что устройства могут запитывать несколько предметов быта.

Как происходит регулирование?

Любой диммер представляет собой прибор, который встраивается по принципу традиционного, знакомого всем пользователям, выключателя или вместо него.

Главное условие в том, чтобы он располагался до драйвера питания светодиодной лампы, хотя в отдельных случаях это уже не обязательный параметр, но такое удовольствие стоит дорого.

Незнакомому с диммером человеку может показаться, что он просто изменяет напряжение, как делают обычные регуляторы, но это не так. Конструкция димммируемых светодиодных ламп сложна, принцип их работы несколько отличается от привычных приборов, освещавших помещение при накаливании.

Независимо от дизайна и размеров все механические регуляторы выполняют только простейшие функции, которыми являются включение/выключение, изменение яркости

Поскольку все светодиоды работают в узком диапазоне напряжения, то даже незначительное его уменьшение приведет к тому, что осветительные приборы моргают, тухнут или совсем не включаются.

Чтобы этого избежать диммеры осуществляют регулировку, основанную не на традиционном принципе уменьшения нагрузки, подаваемой на лампу, а на использовании широтно-полюсной модуляции. С помощью которой электрический ток подается короткими импульсами с относительно продолжительными паузами между ними.

Описанная процедура выполняется до сотни раз за каждую секунду. Таким образом, любую светодиодную лампу можно заставить стабильно освещать помещение на 10-100% от своих возможностей.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Виды

Падения уровня напряжения чрезвычайно малы, т. е. потери мощности на протяжении определенного участка минимальны. Они действуют на полупроводниках, отличаются надежностью, долговечностью и точностью работы.

Мини-диммер при всех своих преимуществах имеет и ряд минусов, о которых нельзя забывать, планируя монтаж:

1. Во время работы изменяется рабочее значение тока в светодиоде в границах 20-100 мА, т. е. меняется и рассеиваемая мощность, а это отрицательно сказывается на температуре приборов.
2. При нагревании происходят изменения характеристик, цветовой температуры, а это ухудшает спектральный состав светового излучения.
3. При длительном и сильном нагреве долговечность лент снижается, это становится причиной отказов световых приборов.

Эти минусы не касаются импульсного оборудования ШИМ, т. е. широтно-импульсных модуляторов. Такое оборудование самое эффективное, так как инерционность светодиодов низкая, максимальное напряжение, подаваемое на диоды при широте до 100%, остается стабильным. Спектральные характеристики остаются неизменными, а потери мощности настолько малы, что ими можно смело пренебрегать. Именно такой диммер лучше всего подходит для лент с компьютерным или цифровым вариантом управления яркостью.

Подключение

Выбирая регулятор для светодиодного полотна следует помнить, что подойдет тот, что работает с тем же напряжением, то есть 12 или 24 В. При сборе схемы подключения, необходимо помнить, что размещать диммер следует только между трансформатором и светодиодным полотном, таким образом работа устройства будет стабильной и функциональной. Схема разрабатывается в соответствии с типом полотна и его длины. Подключение устройства — процедура простая и не требующая каких-либо специальных приборов для е осуществления. Знание основ электрики позволит самостоятельно совершить все действия, без привлечения специалиста.

Итак, чтобы диммер заработал достаточно подключить его между блоком питания и самой СДЛ. Конечно не следует забывать о том, что соблюдение полярностей и входов и выходов должно быть соблюдено. Подключение абсолютно одинаково как у одноканальных, так и у многоканальных плат, вот только при подсоединении второй, у владельцев появится возможность не только контролировать общую яркость, но и непосредственно каждый цвет в отдельности.
